A Schneider Electric Harmony XB4 sorozatú ZB4BP3 egy professzionális minőségű, zöld színű, nem világító nyomógomb fej, amely ipari környezetben való használatra terveztek. Ez a termék a Harmony XB4 termékcsalád része, és kiváló minőségű, krómbevonatú fém házával tűnik ki a piacon, amely nemcsak esztétikus megjelenést biztosít, hanem rendkívül tartós használatot is garantál a legzordabb ipari környezetben is.

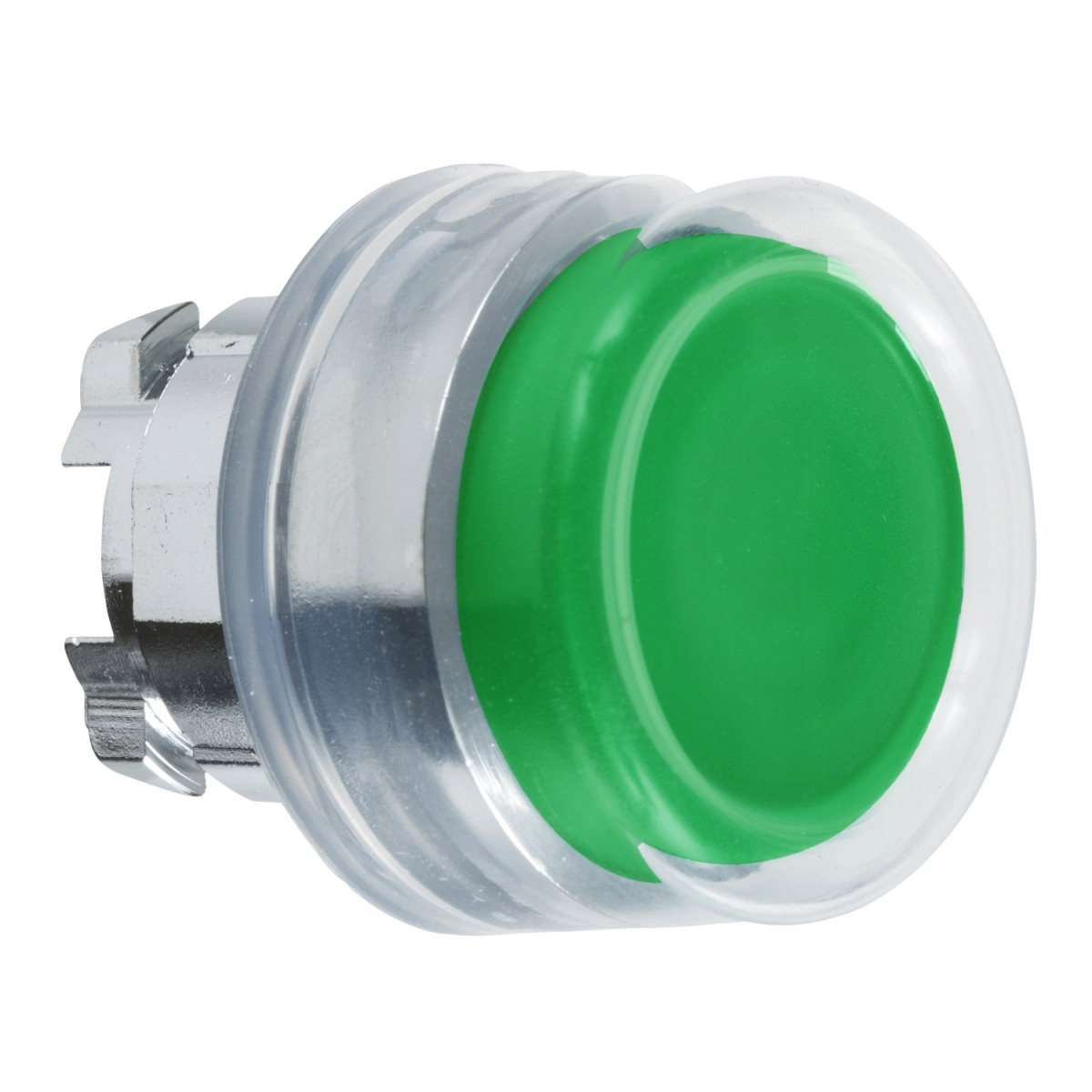

A ZB4BP3 nyomógomb fej standard kialakítású, kiemelkedő, zöld színű, jelöletlen operátorral rendelkezik, amelyet átlátszó védőgumi (boot) borít. Ez a gumisapka extra védelmet biztosít a por és nedvesség ellen, tovább növelve a termék élettartamát. A nyomógomb rugós visszatérésű, ami azt jelenti, hogy nyomás után automatikusan visszaáll alaphelyzetbe. A termék kerek jelzőegység fejjel rendelkezik, ami a szabványos ipari alkalmazásokhoz illeszkedik. A ZB4BP3 cikkszámú fej standard 22,5 mm-es szerelőnyílásba illeszkedik, ami megfelel az ipari szabványoknak, így könnyen integrálható a legtöbb vezérlőpanelbe és kapcsolószekrénybe.
Műszaki szempontból a ZB4BP3 nyomógomb kiváló teljesítményt nyújt. Rendkívüli mechanikai tartóssággal rendelkezik, ami 10 millió kapcsolási ciklust jelent - ez bizonyítja a Schneider Electric minőségi gyártási folyamatait és a termék megbízhatóságát. A nyomógomb fej különböző elektromos összeállításokkal kompatibilis: C1 (kevesebb mint 9 érintkező használata egyedi blokkoknál elülső szerelésben), C2 (kevesebb mint 9 érintkező használata egyedi és kettős blokkoknál elülső szerelésben), C11 (kevesebb mint 3 érintkező használata egyedi blokkoknál elülső szerelésben), valamint C15 (kevesebb mint 1 érintkező használata egyedi blokkoknál elülső szerelésben). Fontos megjegyezni, hogy a termék nem kompatibilis a feliratartóval, amit figyelembe kell venni a tervezés során.
A Schneider Electric Harmony XB4 ZB4BP3 nyomógomb fej kiemelkedő védelmi fokozatokkal rendelkezik, ami lehetővé teszi szélsőséges környezetben való alkalmazását is. IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X védettséggel is. Az üzemi és tárolási hőmérsékleti tartomány rendkívül széles: -40°C és +70°C között, így szélsőséges hőmérsékleti viszonyok között is megbízhatóan működik. A termék IK06 ütésállósággal rendelkezik az IEC 50102 szabvány szerint, és TH védőkezeléssel van ellátva. A CAD szerinti teljes méretei: 30 mm szélesség, 30 mm magasság és 35 mm mélység. Túlfeszültség elleni védelem szempontjából I. osztálynak felel meg az IEC 60536 szerint, ami további biztonságot nyújt a felhasználók számára. A Schneider Electric ZB4BP3 számos nemzetközi tanúsítvánnyal rendelkezik, többek között: BV, CSA, DNV, LROS és UL listázott, ami bizonyítja, hogy a termék megfelel a legszigorúbb nemzetközi biztonsági és minőségi előírásoknak is.
Schneider Electric Harmony XB4 - ZB4BP3 -fém nyomógomb fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Termék kompatibilitás: nem kompatibilis feliratartóval
Előlap anyaga: Krómbevonatú fém
Szerelési átmérő: 22,5 mm
Minimum rendelési mennyiség: 1
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld kiemelkedő, jelöletlen
Működtető kiegészítő információ: Átlátszó gumisapka
Nyomógomb/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 30 mm
CAD teljes magasság: 30 mm
CAD teljes mélység: 35 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kódja: C1 kevesebb mint 9 érintkezőhöz egyedi blokkok használatával elülső szerelésben
C2 kevesebb mint 9 érintkezőhöz egyedi és kettős blokkok használatával elülső szerelésben
C11 kevesebb mint 3 érintkezőhöz egyedi blokkok használatával elülső szerelésben
C15 kevesebb mint 1 érintkezőhöz egyedi blokkok használatával elülső szerelésben
Eszköz bemutatás: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
