A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BL4 nyomógomb fej egy professzionális ipari vezérlőelem, amely megbízható működést biztosít különböző automatizálási és vezérlési alkalmazásokban. Ez a prémium minőségű, nem világító nyomógomb fej innovatív kialakításával és tartósságával tűnik ki a piacon elérhető hasonló termékek közül.

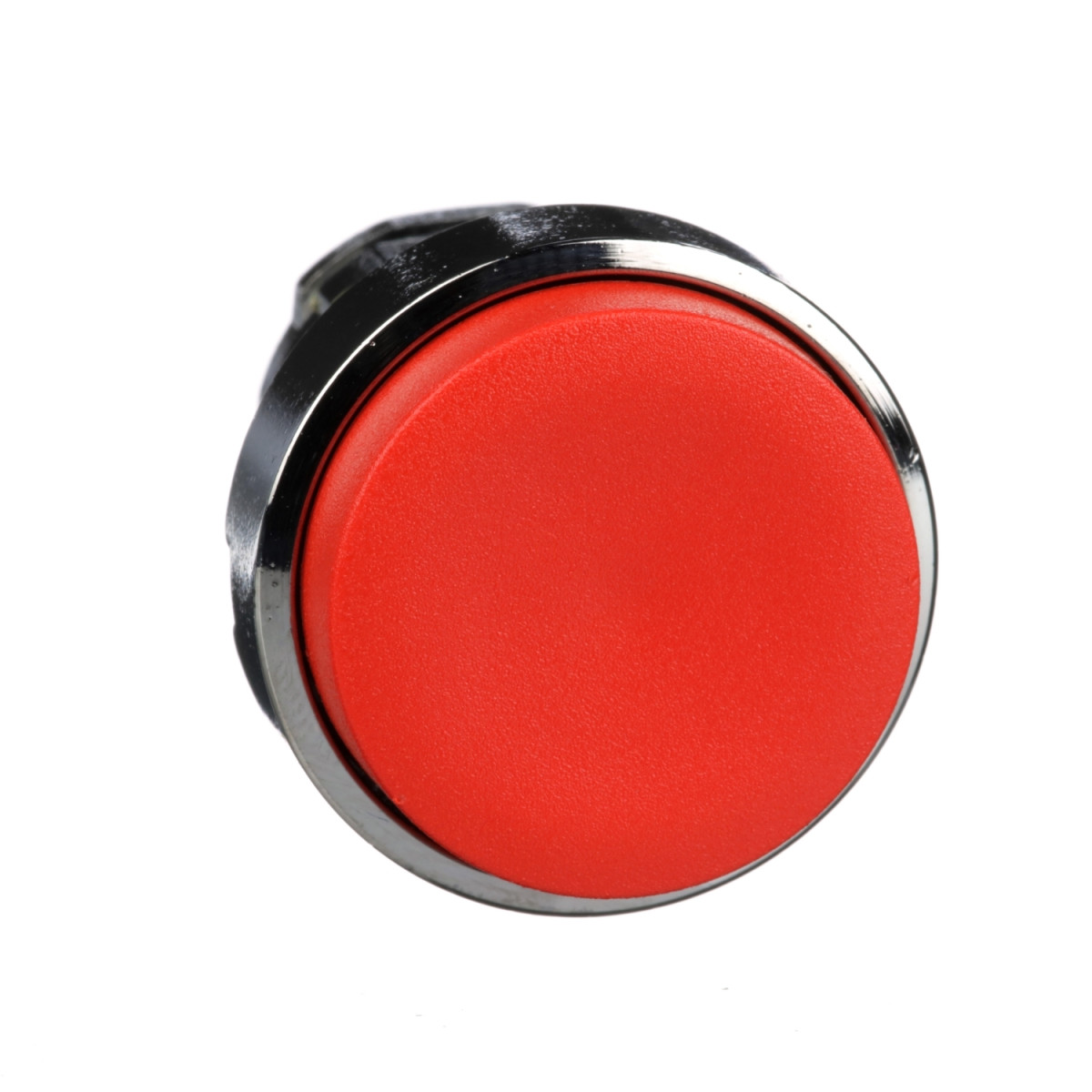

A ZB4BL4 modell egy piros, kiemelkedő (projecting) nyomógomb fejet kínál, amely krómozott fém kerettel rendelkezik, így biztosítva az elegáns megjelenést és a hosszú élettartamot. A standard kerek kialakítású nyomógomb 22,5 mm-es szerelőátmérővel rendelkezik, ami megfelel az ipari szabványoknak, és lehetővé teszi a könnyű beépítést meglévő rendszerekbe. A termék rugós visszatérítéssel (spring return) működik, ami biztosítja, hogy a gomb minden esetben visszatérjen alaphelyzetébe használat után. A nyomógomb jelölés nélküli, így univerzálisan használható különféle alkalmazásokhoz, akár saját jelölésekkel is ellátható.
A műszaki paramétereket tekintve a ZB4BL4 nyomógomb fej kiemelkedő tulajdonságokkal rendelkezik. Rendkívüli mechanikai tartóssággal büszkélkedhet, hiszen 10 millió kapcsolási ciklust képes teljesíteni meghibásodás nélkül, ami kifejezetten fontos a gyakori használatú ipari környezetben. A termék IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, ami teljes porállóságot és különböző mértékű vízállóságot biztosít, beleértve a nagynyomású mosással szembeni ellenállást is. NEMA besorolása NEMA 13 és NEMA 4X, ütésállósága pedig IK06 az IEC 50102 szabvány szerint. Mindez kiváló védelmet biztosít a zordon ipari környezetben is.
A termék rendkívül széles működési hőmérséklet-tartományban használható: -40°C és +70°C között, ugyanilyen tartományban tárolható is. A termék Class I túlfeszültség kategóriába tartozik az IEC 60536 szabvány szerint. A ZB4BL4 kompatibilis különböző elektromos összeállításokkal: C1 (max. 9 kontaktus egyes blokkok használatával elülső szerelésben), C2 (max. 9 kontaktus egyes és dupla blokkok használatával elülső szerelésben), C11 (max. 3 kontaktus egyes blokkok használatával elülső szerelésben) és C15 (max. 1 kontaktus egyes blokkok használatával elülső szerelésben). Méreteit tekintve a CAD szerinti teljes szélessége és magassága 29 mm, mélysége pedig 33 mm.
A ZB4BL4 nyomógomb fej megfelel számos nemzetközi szabványnak és rendelkezik több tanúsítvánnyal, köztük BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listázással. A termék kimagasló vibráció-ellenállással rendelkezik: 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiemelkedő ütésállósággal: 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szabvány szerint. A Schneider Electric ZB4BL4 nyomógomb fej ideális választás olyan ipari környezetben, ahol kritikus fontosságú a megbízható működés, a hosszú élettartam és a kiemelkedő védettség.
Schneider Electric Harmony XB4 - ZB4BL4 -fém nyomógomb fej, Ø22, kiemelkedő, piros, visszatérő műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Fejforma: Standard
Jelzőegység fejformája: Kerek
Működtető típusa: Rugós visszatérítés
Működtető profil: Piros kiemelkedő, jelöletlen
Sapka/működtető vagy lencse színe: Piros
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 33 mm
Mechanikai élettartam: 10.000.000 ciklus
Elektromos összeállítás kód: C1 - max. 9 érintkező egyes blokkok használatával elülső szerelésben
C2 - max. 9 érintkező egyes és dupla blokkok használatával elülső szerelésben
C11 - max. 3 érintkező egyes blokkok használatával elülső szerelésben
C15 - max. 1 érintkező egyes blokkok használatával elülső szerelésben
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
