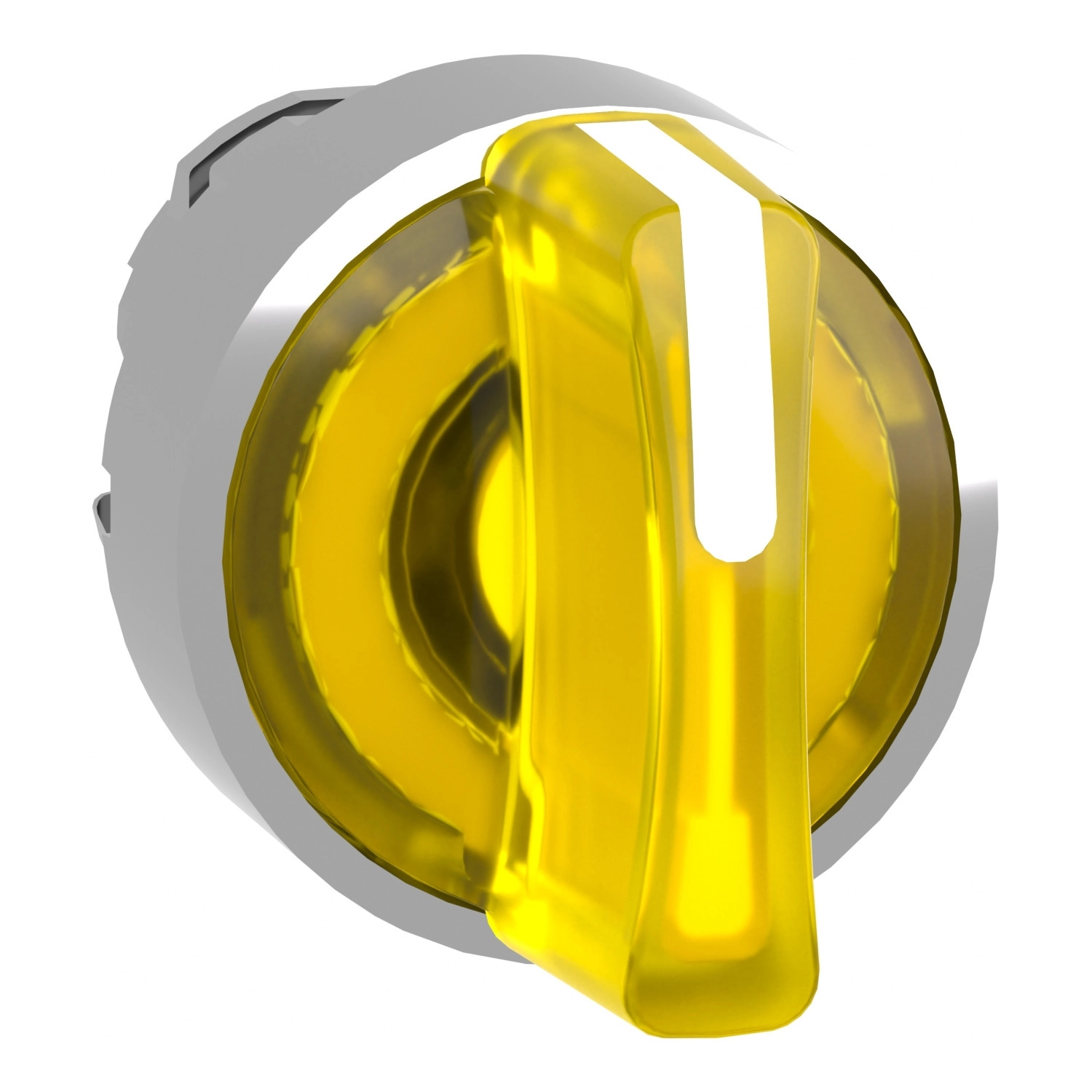

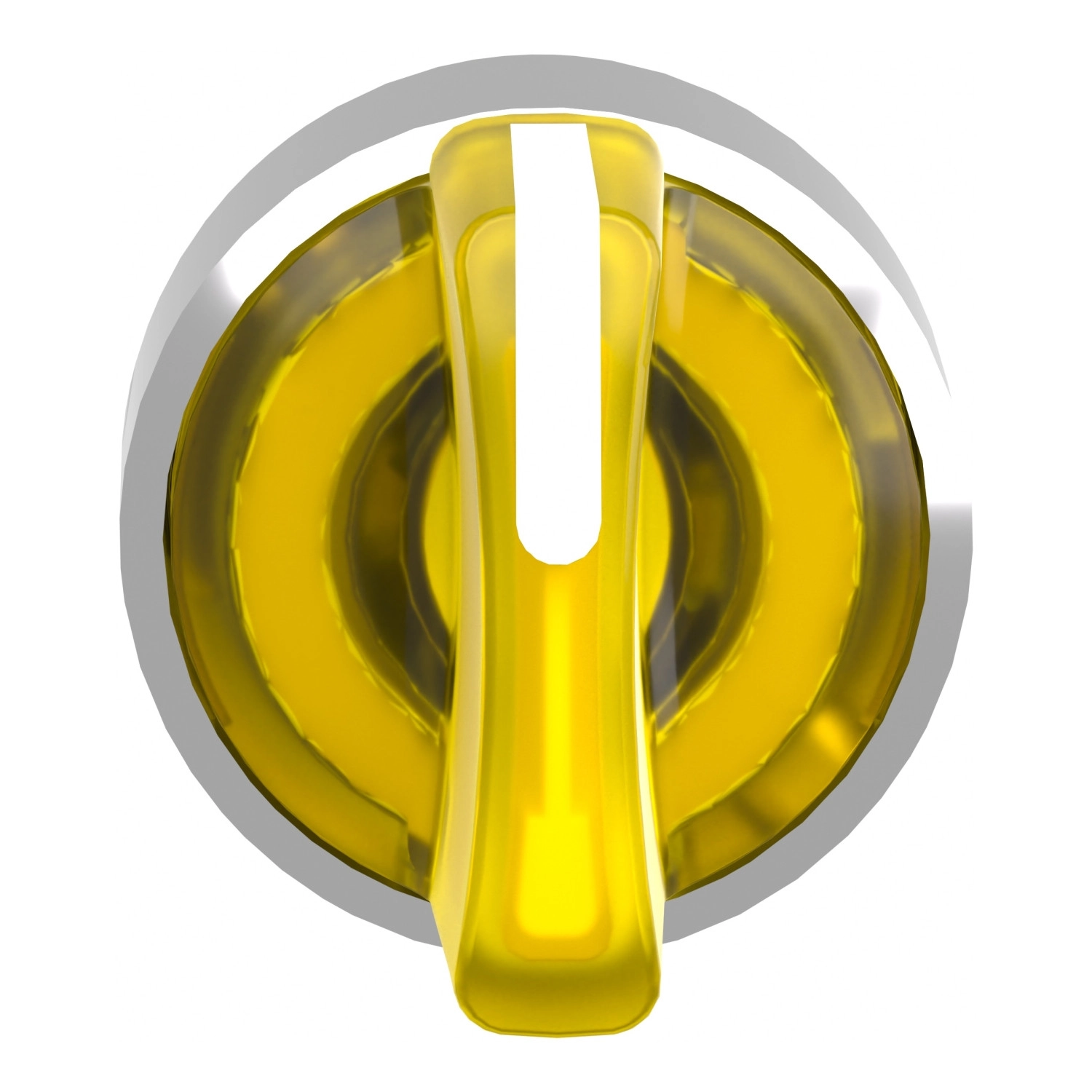

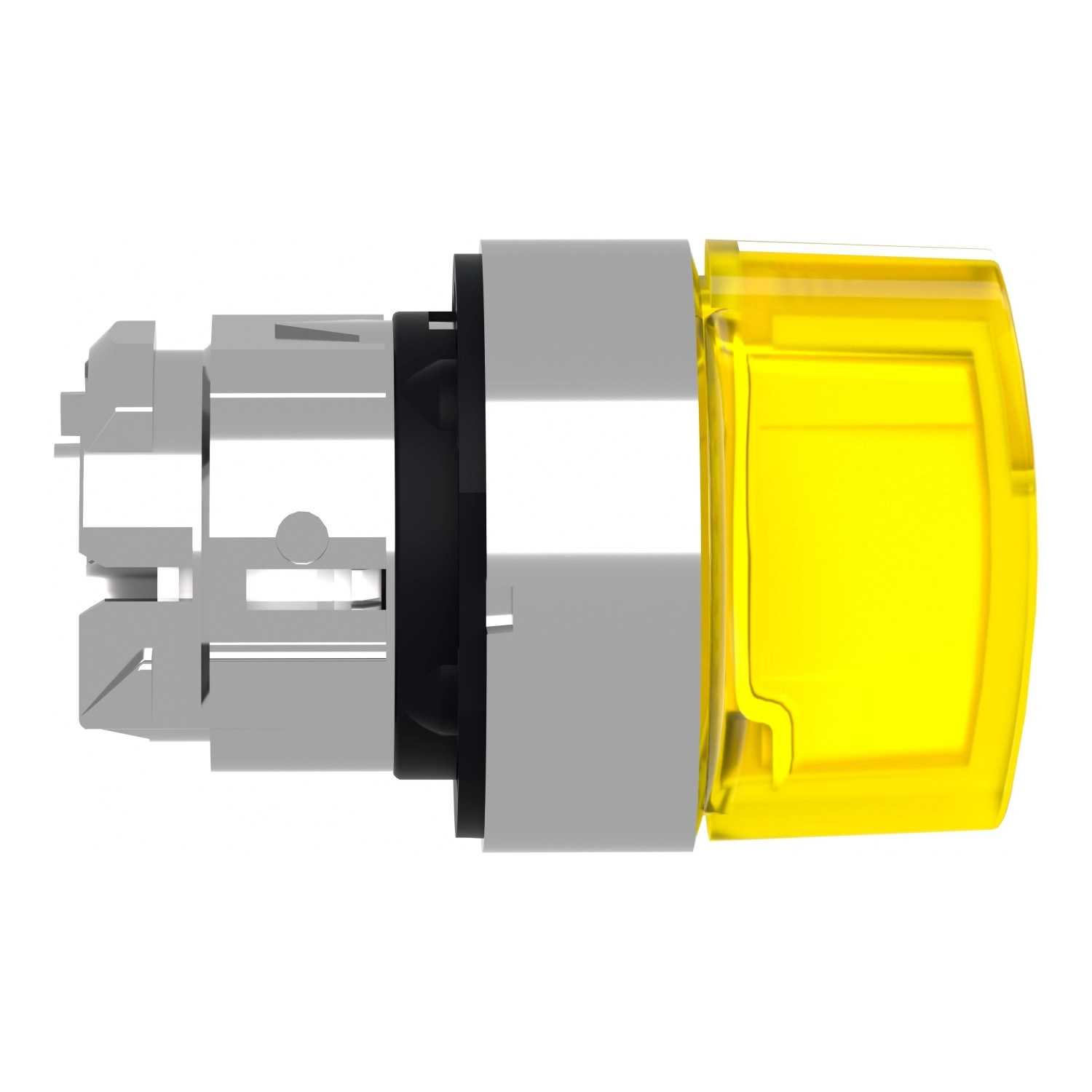

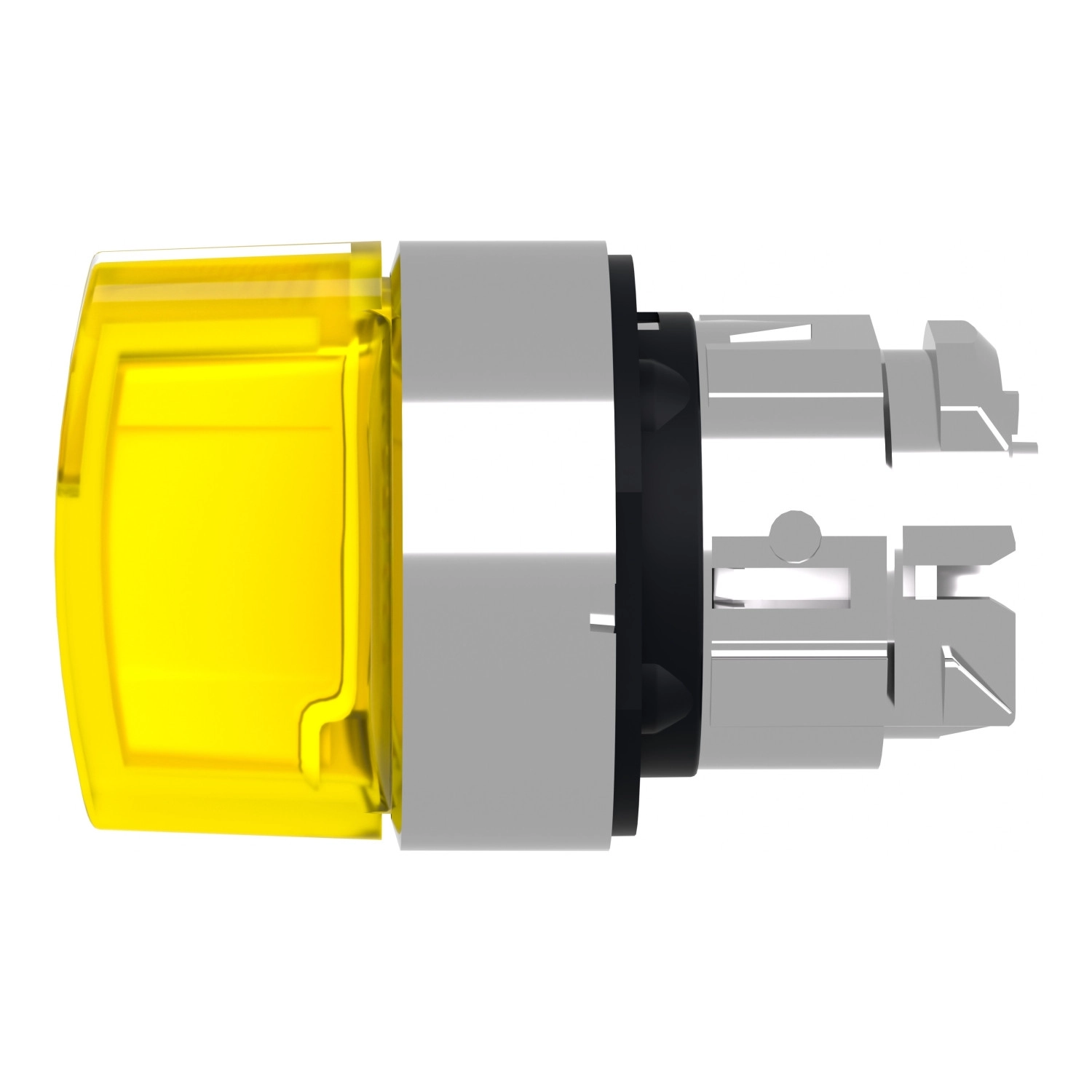

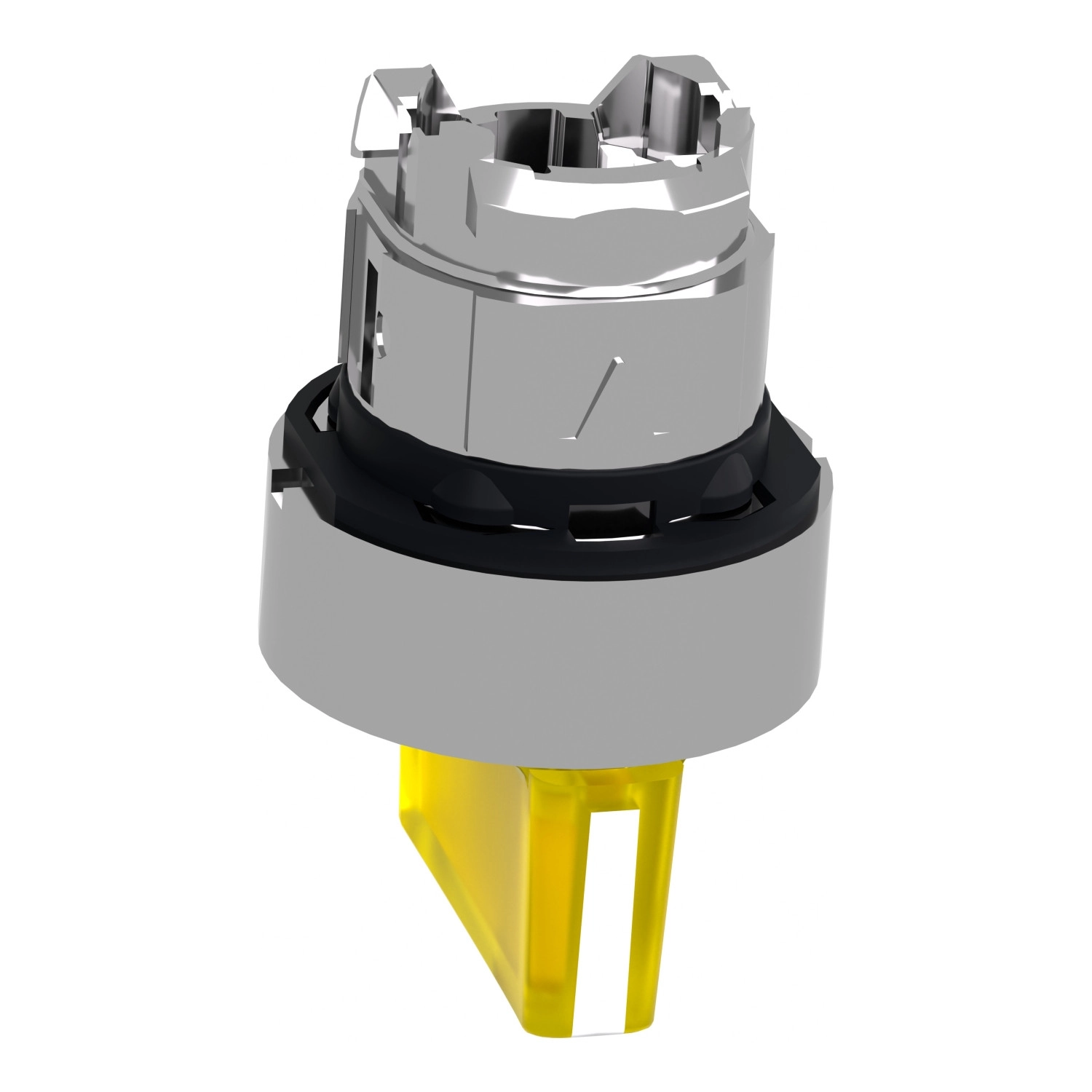

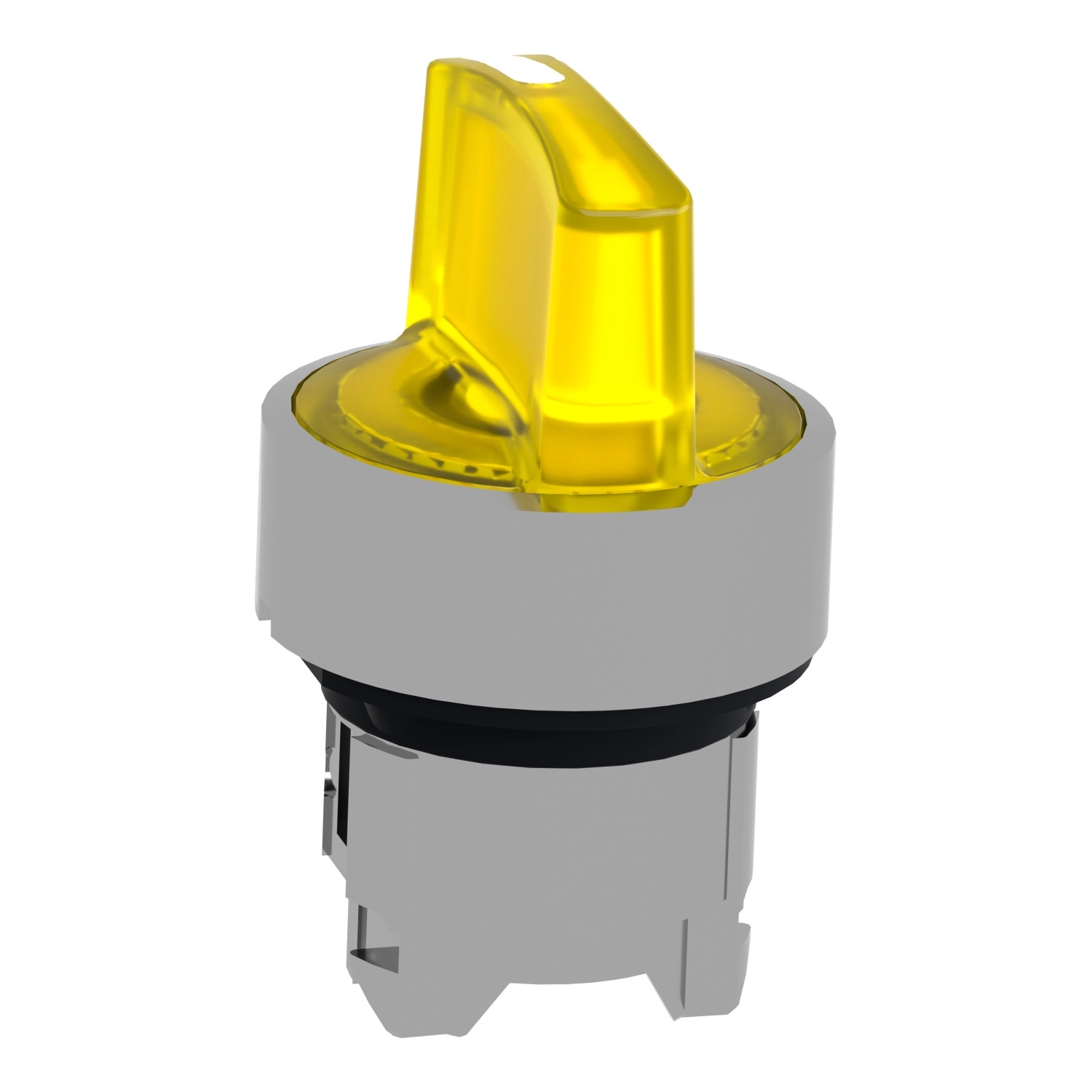

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1883 modellje egy kiváló minőségű világító választókapcsoló fej, amely ipari környezetben használatos automatizálási és vezérlési feladatokhoz. A krómozott fém kialakítás nemcsak esztétikus megjelenést biztosít, hanem tartósságot és megbízhatóságot is garantál a mindennapi használat során. Ez a választókapcsoló fej a Schneider Electric univerzális LED blokkokkal kompatibilis, így rugalmas világítási megoldást kínál különböző alkalmazásokhoz.
A ZB4BK1883 modell 3 pozíciós (+/- 45°) beállítással rendelkezik, jobbról középre rugós visszatérés funkcióval, ami különösen hasznos olyan környezetben, ahol a kapcsoló alaphelyzetbe való automatikus visszatérése biztonsági vagy működtetési szempontból fontos. A sárga színű standard fogantyú és lencse jól látható, így könnyen azonosítható még gyenge fényviszonyok mellett is. A 22,5 mm-es szerelési átmérő megfelel az ipari szabványoknak, ami megkönnyíti a telepítést és a cserét.
A termék technikai paraméterei lenyűgözőek: IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik, ami kiváló védelmet nyújt por és víz ellen, még nagynyomású mosás esetén is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Az IK04 fokozatú ütésállóság biztosítja, hogy a kapcsoló ellenálljon a mindennapi használat során előforduló mechanikai behatásoknak. A NEMA 13 és NEMA 4X minősítés további bizonyíték a termék kiváló minőségére és megbízhatóságára.
A Schneider Electric ZB4BK1883 választókapcsoló fej 500 000 ciklusos mechanikai élettartama kiemelkedő tartósságot biztosít, így ideális olyan környezetben, ahol gyakori kapcsolásra van szükség. A termék -40°C és +70°C közötti működési és tárolási hőmérséklettartománya lehetővé teszi extrém környezeti körülmények közötti használatát is. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) féléves hullámú gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
Az elektromos összeállítási kódok (M3, M6, M10, M4) különböző kapcsolási lehetőségeket biztosítanak: akár 4 érintkező használatát egyes blokkokkal az előlapi szerelésnél integrált LED-del, vagy akár 2 érintkező használatát egyes blokkokkal az előlapi szerelésnél integrált LED-del és transzformátorral. Ez a rugalmasság lehetővé teszi, hogy a felhasználó pontosan a szükségleteinek megfelelő konfigurációt válassza.
A Schneider Electric Harmony XB4 ZB4BK1883 világító választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-5-5, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat. A terméket olyan neves szervezetek hitelesítették, mint a BV, CSA, DNV, LROS (Lloyds hajózási regisztere) és UL, ami tovább növeli a termék megbízhatóságát és elfogadottságát nemzetközi szinten.
Schneider Electric Harmony XB4 - ZB4BK1883 -fém világító választókapcsoló fej, Ø22, 3 állású, sárga, jobbról közép visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid eszköznév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Eloszthatatlan eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető profil: Sárga standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Sárga
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód:
M3: <4 érintkező egyes blokkokkal előlapi szerelésnél integrált LED-del
M6: <2 érintkező egyes blokkokkal előlapi szerelésnél integrált LED-del és transzformátorral
M10: <2 érintkező egyes blokkokkal előlapi szerelésnél integrált LED-del
M4: <4 érintkező egyes és dupla blokkokkal előlapi szerelésnél integrált LED-del
Eszköz bemutatás: Alapelemek
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70°C
Környezeti levegő hőmérséklete működéshez: -40...70°C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat:
NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
IEC 60947-5-5
JIS C8201-5-1
UL 508
IEC 60947-5-4
IEC 60947-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Termék tanúsítványok:
BV
CSA
DNV
LROS (Lloyds hajózási regisztere)
UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság:
30 gn (időtartam = 18 ms) féléves hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féléves hullámú gyorsulás esetén az IEC 60068-2-27 szerint
