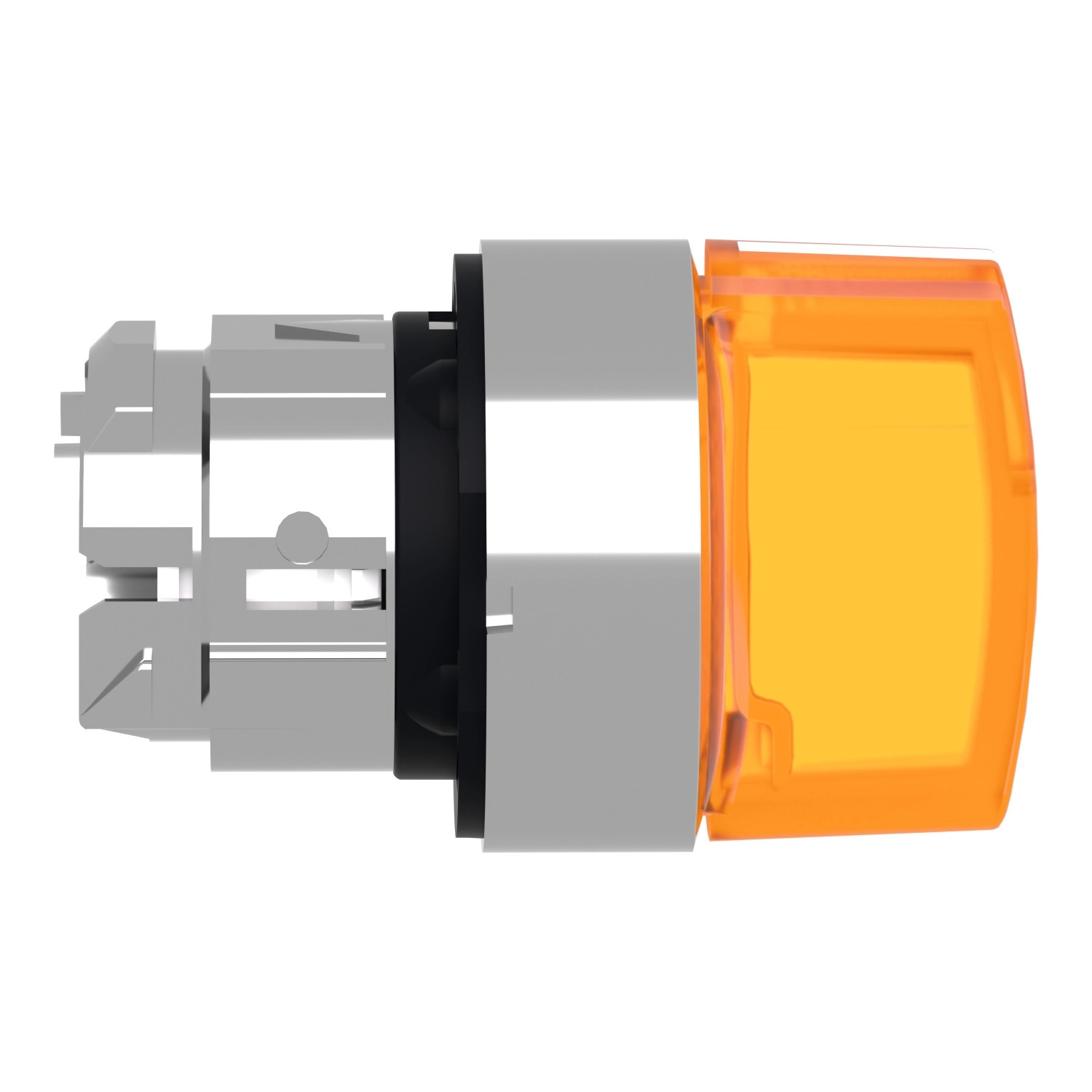

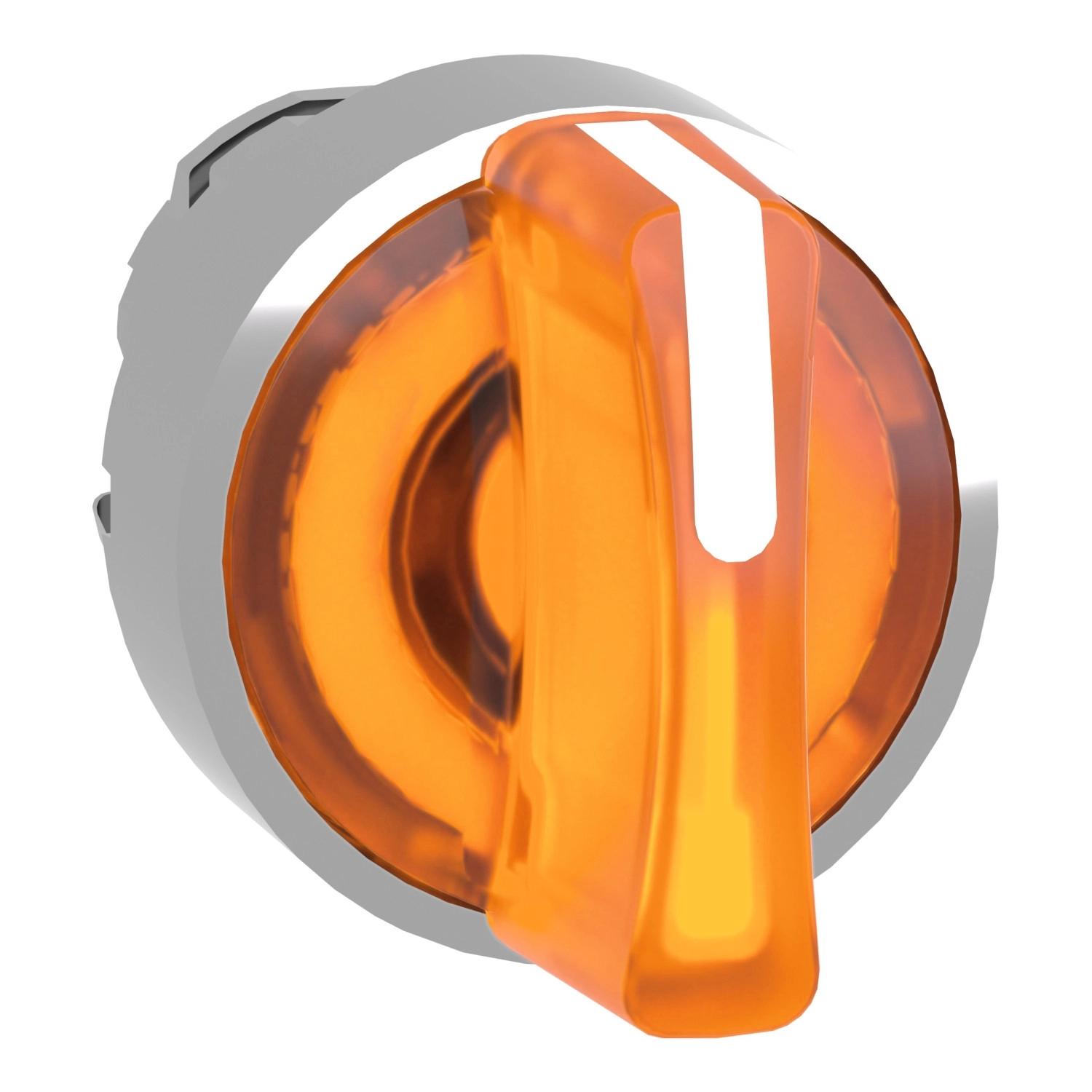

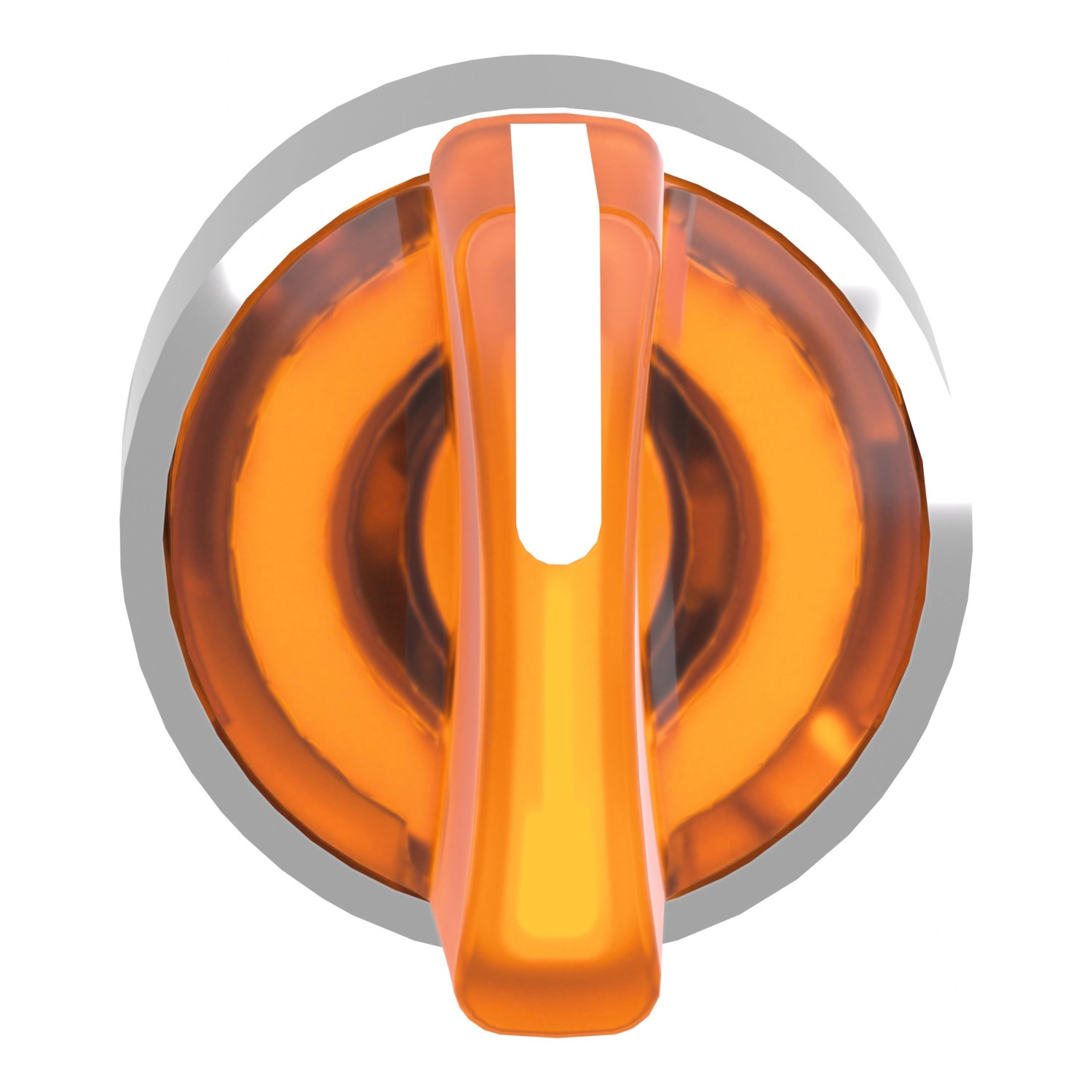

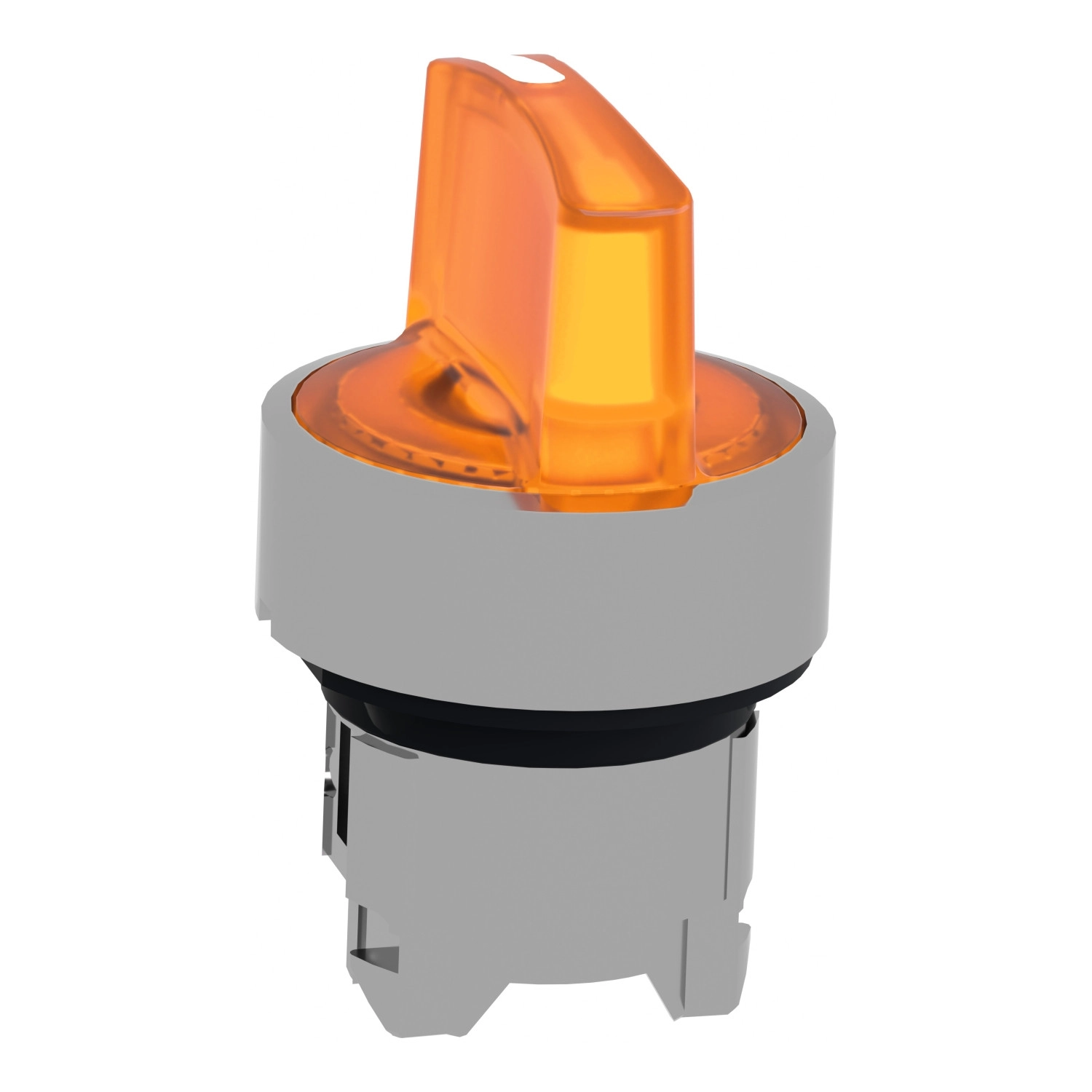

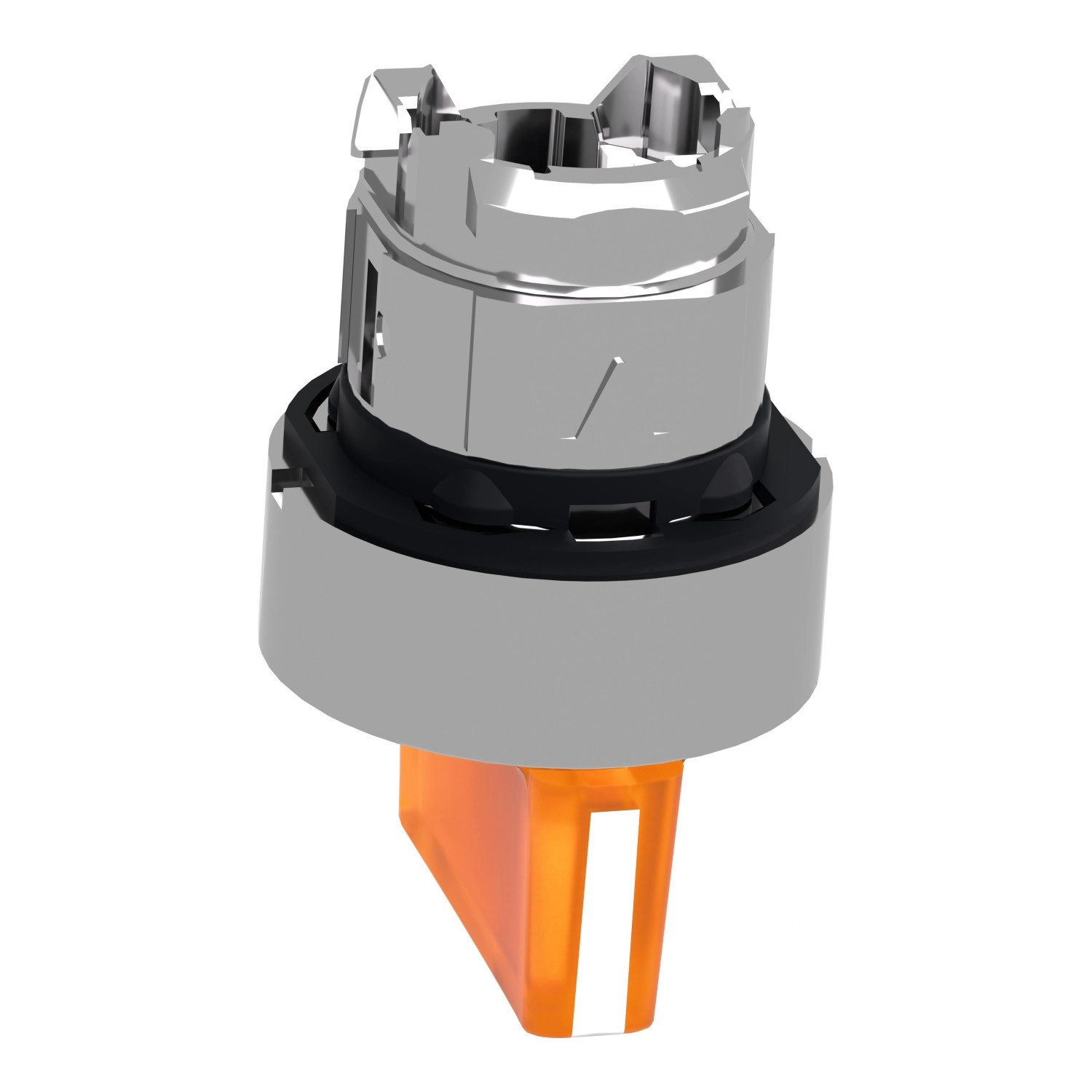

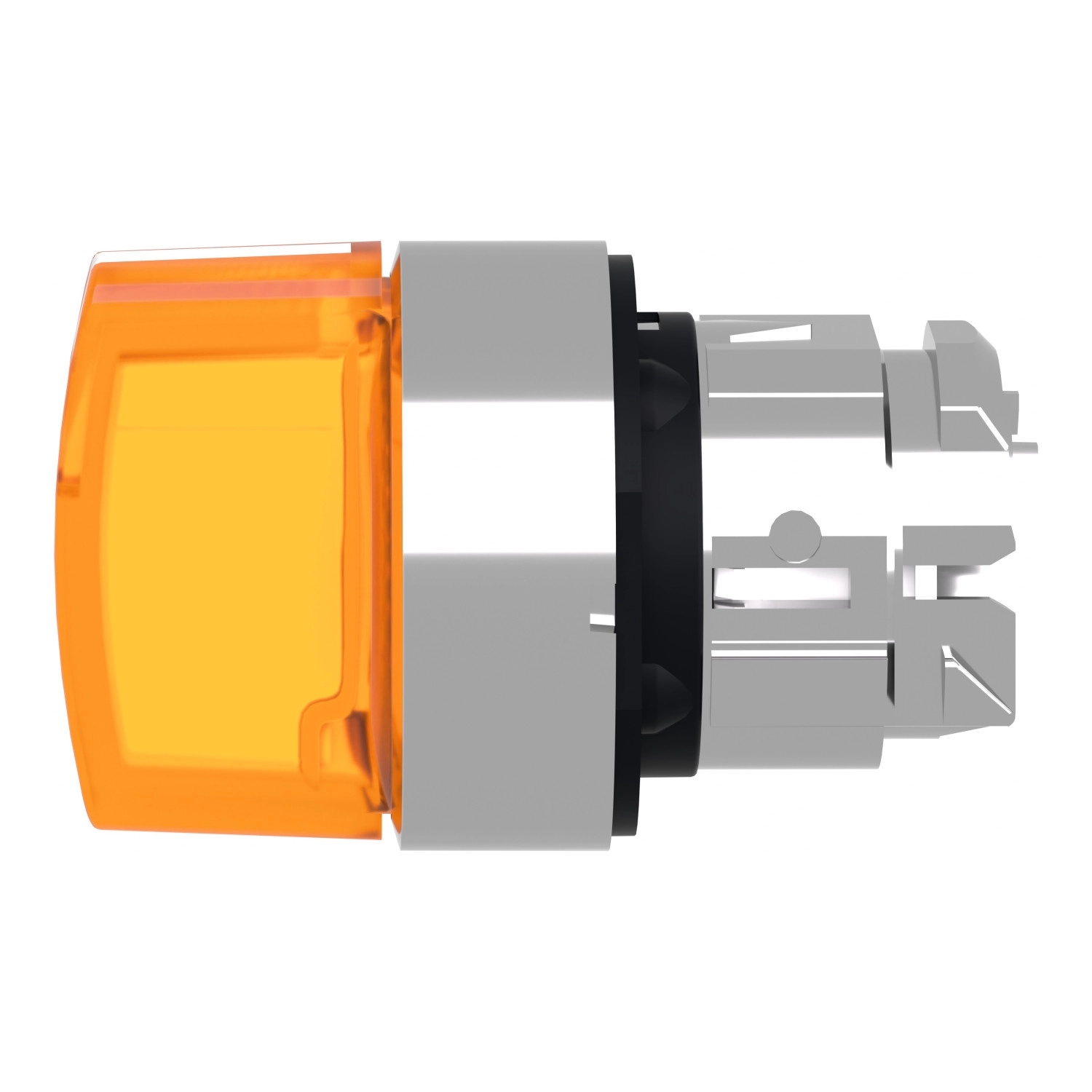

A Schneider Electric Harmony XB4 sorozatú ZB4BK1853 világító választókapcsoló feje ipari vezérlőrendszerek kialakításához készült prémium minőségű komponens. Ez a termék egy komplett világítható választókapcsoló egyik fő alkotóeleme, amely megbízható és tartós működést biztosít változatos ipari környezetben.
A ZB4BK1853 egy 22,5 mm átmérőjű furatba szerelhető, 3 pozíciós választókapcsoló fej, amely jobbról középre visszatérő rugós funkcióval rendelkezik. A narancsszínű standard markolattal és narancs színű világítható résszel ellátott kivitel egyértelmű vizuális visszajelzést biztosít a kezelő számára. Az integrált univerzális LED kompatibilitás lehetővé teszi a különböző LED világítóelemekkel történő kombinációt, így a működési állapot egyértelműen jelölhető akár nagyobb távolságból is. A termék külső burkolata krómozott fémből készült, amely nemcsak esztétikus megjelenést, hanem kiváló mechanikai védelmet is biztosít a kemény ipari környezetben.
A ZB4BK1853 választókapcsoló fej kiváló védettségi tulajdonságokkal rendelkezik, többek között IP66, IP67, IP69 és IP69K védettséggel, ami azt jelenti, hogy por, víz és nagynyomású vízsugár ellen is védett. A termék NEMA 13 és NEMA 4X védettségi besorolással is rendelkezik, míg ütésállósági fokozata IK04. Ennek köszönhetően a kapcsoló ideális választás olyan ipari környezetekben, ahol a magas páratartalom, por vagy akár rendszeres nagynyomású tisztítás is előfordul. Hőmérséklet-ellenállási tulajdonságai kiemelkedőek, a termék -40°C és +70°C közötti működési tartománnyal rendelkezik, így szélsőséges környezeti feltételek között is megbízhatóan üzemel.
A Schneider Electric ZB4BK1853 választókapcsoló fej mechanikai élettartama 500.000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A termék különböző elektromos összeállításokban használható: az M3 kód <4 érintkezőt jelent egyszeres blokkokkal előlapi szereléshez integrált LED-del, az M6 kód <2 érintkezőt jelent egyszeres blokkokkal előlapi szereléshez integrált LED-del és transzformátorral, az M10 kód <2 érintkezőt jelent egyszeres blokkokkal előlapi szereléshez integrált LED-del, valamint az M4 kód <4 érintkezőt jelent egyszeres és dupla blokkokkal előlapi szereléshez integrált LED-del. Ezek a konfigurációk lehetővé teszik a rugalmas alkalmazást különféle vezérlési feladatokhoz.
A ZB4BK1853 világító választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1 szabványokat, és rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsításokkal. A termék rezgésállósága 5 gn (f = 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) félig szinuszos gyorsulás esetén az IEC 60068-2-27 szabvány szerint, valamint 50 gn (időtartam = 11 ms) félig szinuszos gyorsulás esetén ugyanezen szabvány szerint. Mindezek a tulajdonságok a ZB4BK1853 modellt ideális választássá teszik olyan ipari alkalmazásokhoz, ahol a megbízhatóság, tartósság és a kiváló védettség elengedhetetlen követelmény.
Schneider Electric Harmony XB4 - ZB4BK1853 -fém világító választókapcsoló fej, Ø22, 3 állású, narancs, jobbról közép visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Króm bevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérés
Működtető profilja: Narancs standard markolat
Működtető pozíció információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Narancs
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód: M3 (< 4 érintkező egyszeres blokkokkal előlapi szereléshez integrált LED-del)
M6 (< 2 érintkező egyszeres blokkokkal előlapi szereléshez integrált LED-del és transzformátorral)
M10 (< 2 érintkező egyszeres blokkokkal előlapi szereléshez integrált LED-del)
M4 (< 4 érintkező egyszeres és dupla blokkokkal előlapi szereléshez integrált LED-del)
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Vibrációs ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félig szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félig szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
