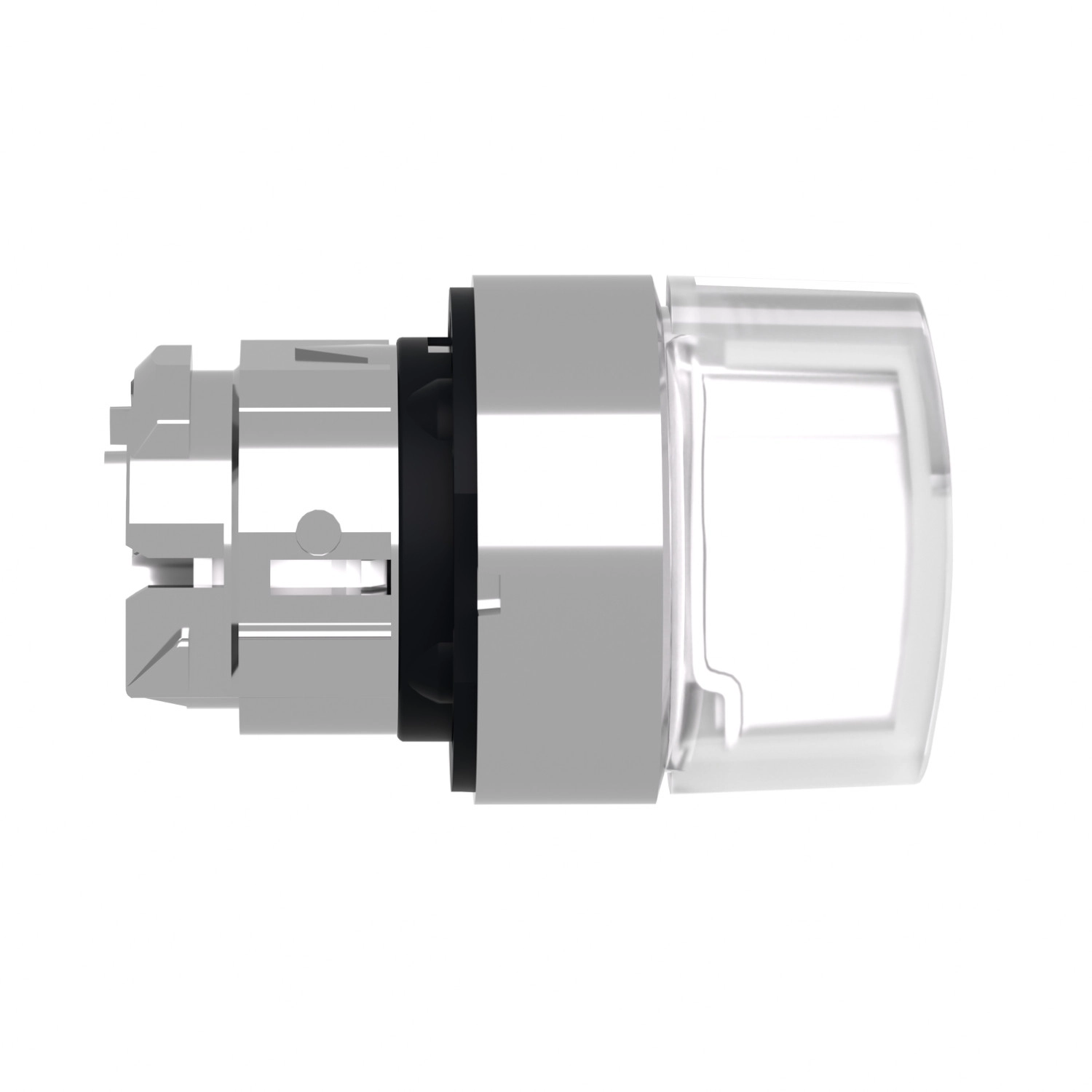

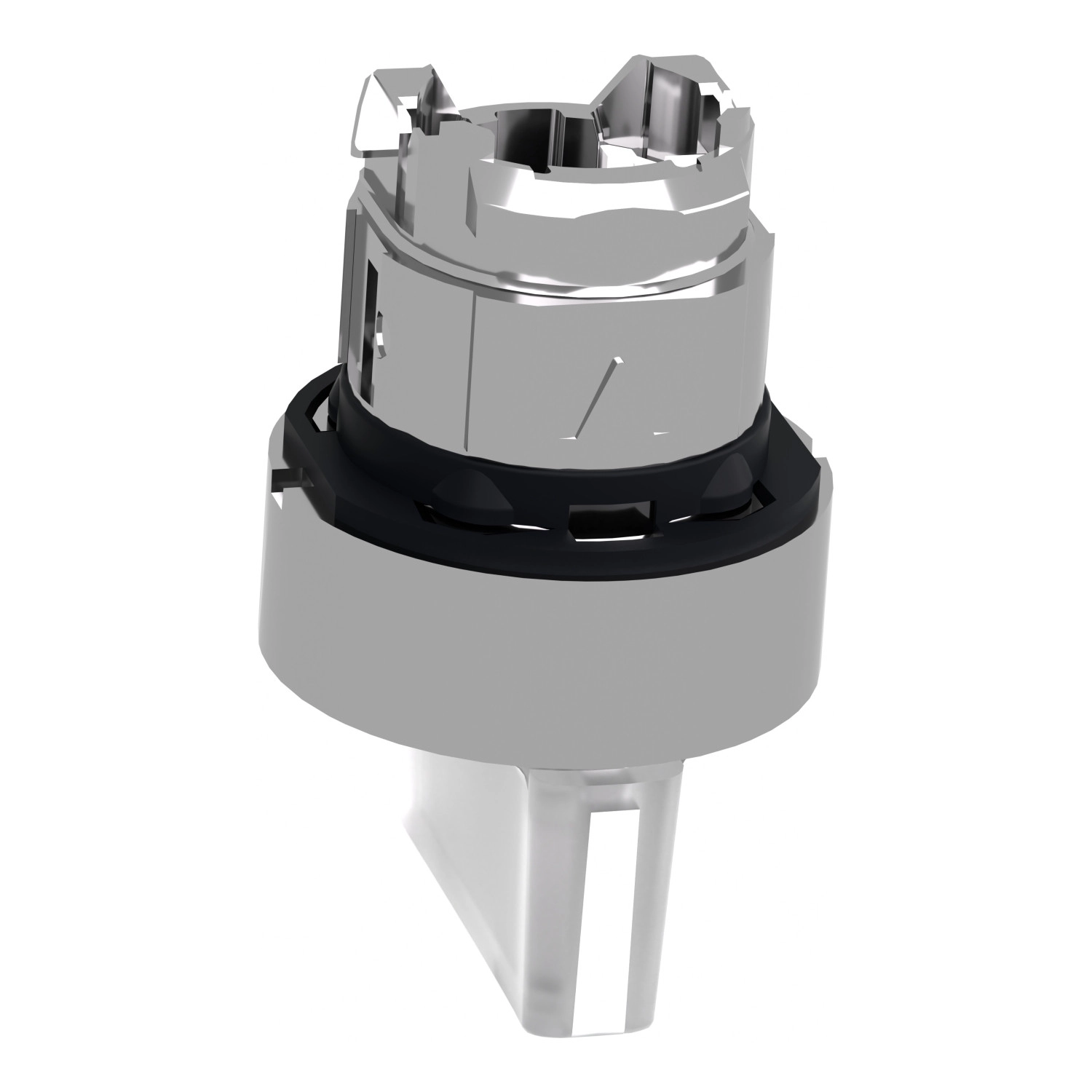

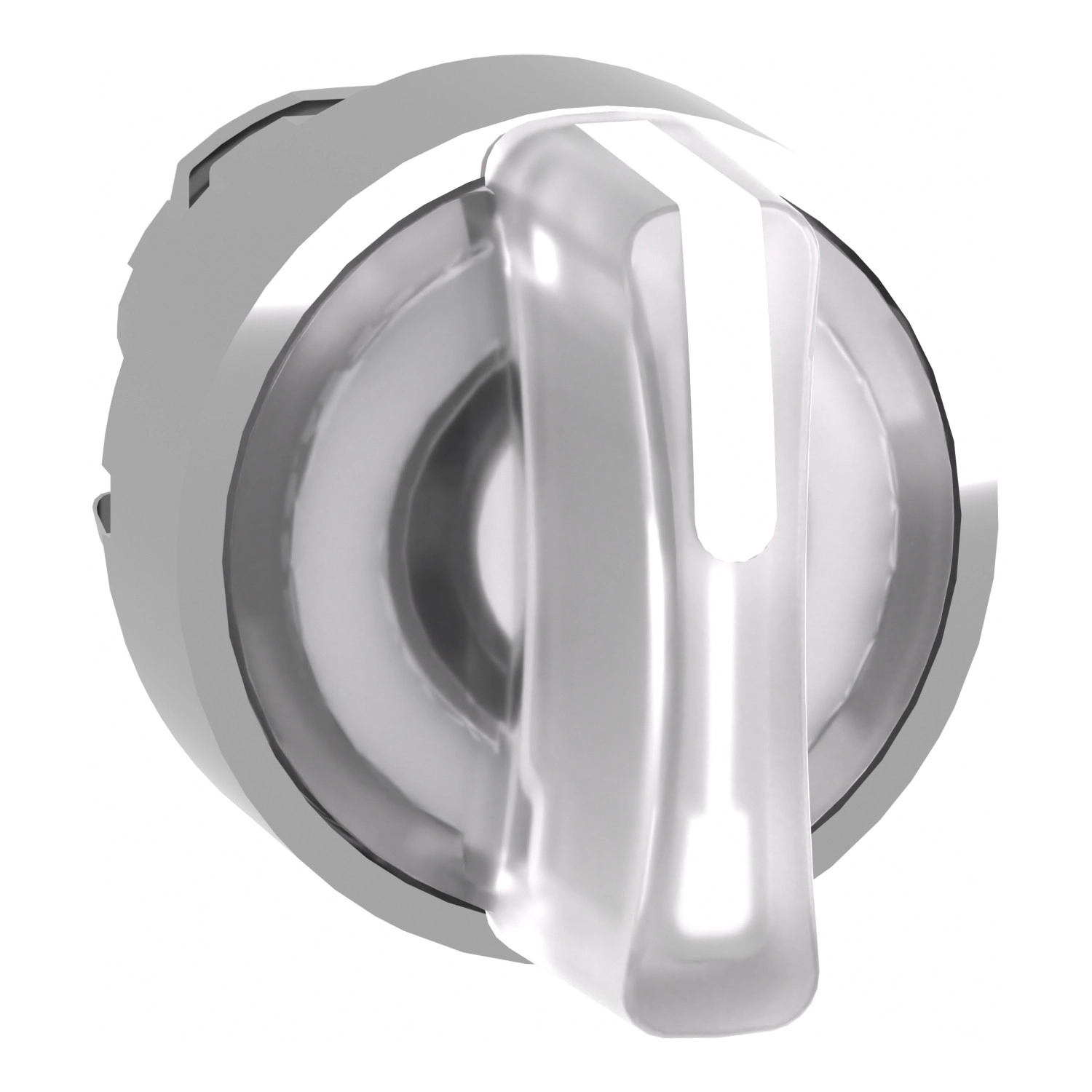

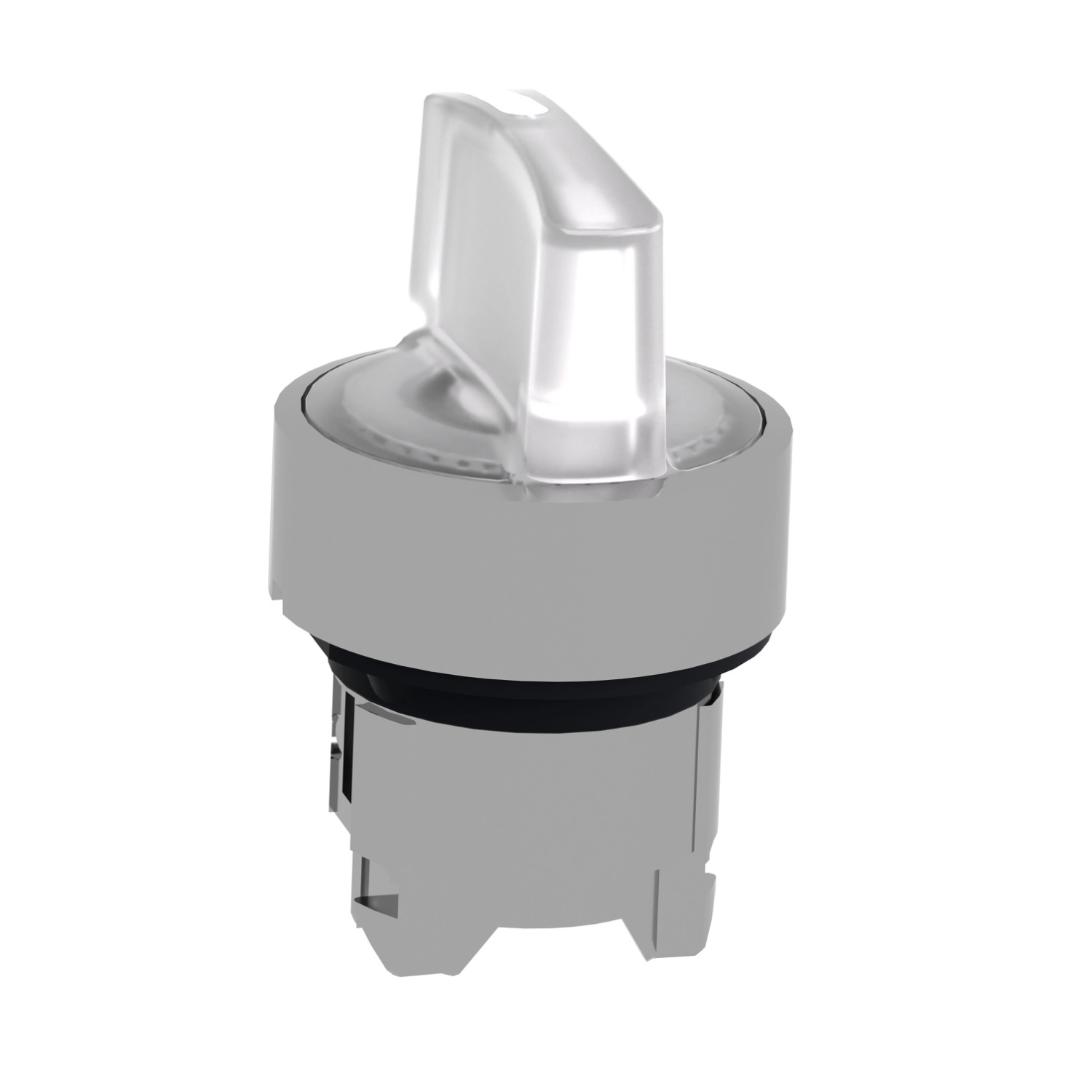

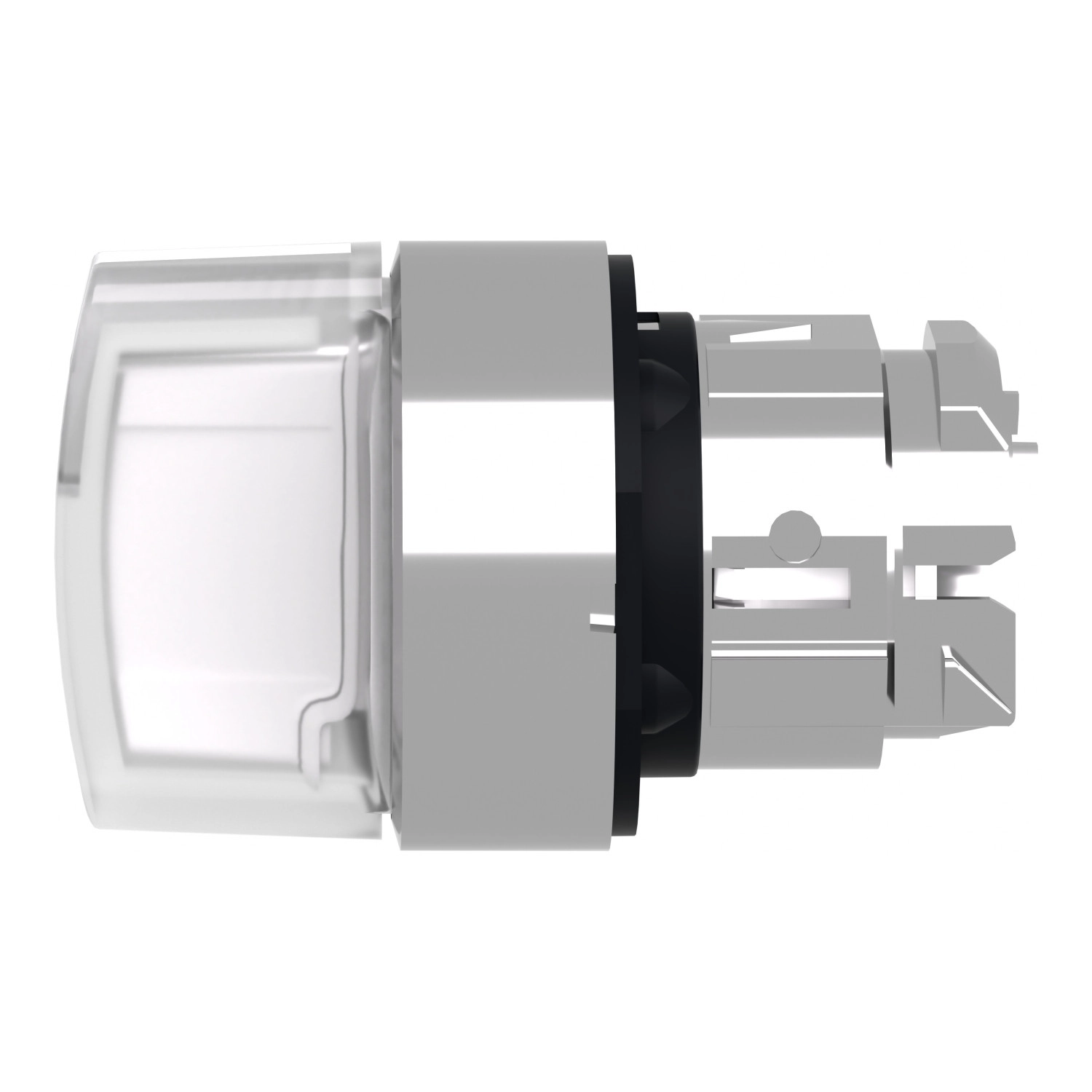

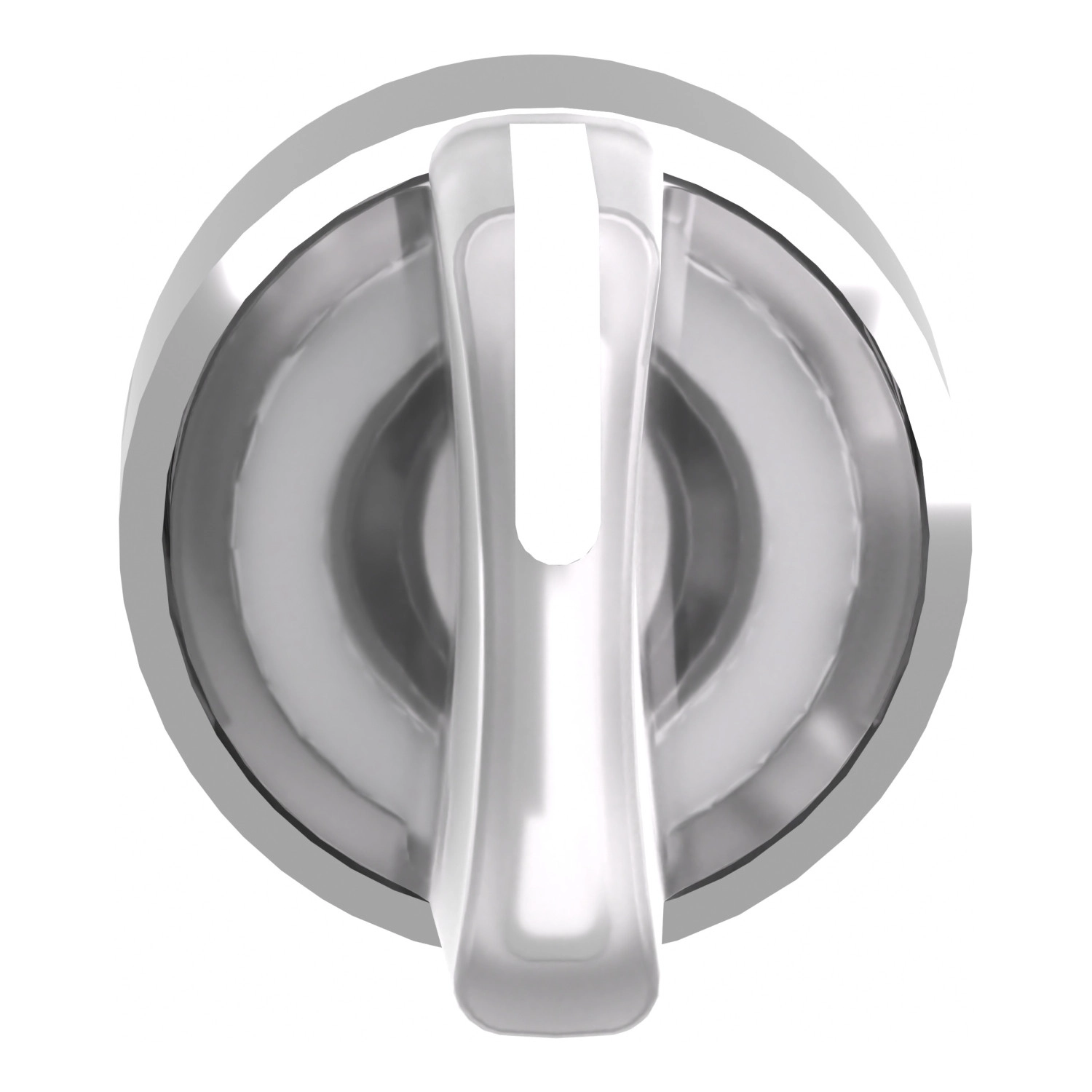

A Schneider Electric Harmony XB4 termékvonalának ZB4BK1813 világító választókapcsoló feje kiváló minőségű ipari vezérlőelem, amely a korszerű automatizálási rendszerek megbízható működtetését biztosítja. Ez a krómozott fém kivitelű kapcsoló fej elsősorban ipari környezetbe, vezérlőpultokba, gépekbe történő beépítésre készült, ahol elengedhetetlen a precíz és tartós működés.
A ZB4BK1813 választókapcsoló fehér standard fogantyúval rendelkezik, amely 3 pozícióba állítható, +/- 45°-os szögben. A kapcsoló különlegessége a jobbról középre visszatérő rugós működtetés, amely biztosítja, hogy a kapcsoló automatikusan visszatérjen a középső pozícióba a jobb oldali végállásból. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol pillanatnyi kapcsolást kell biztosítani, például motorok indításánál vagy speciális üzemmódok aktiválásánál.
A 22,5 mm átmérőjű rögzítési mérettel rendelkező kapcsolófej univerzális LED-es változat, amely kompatibilis a Schneider Electric különböző LED blokkjaival. A termék működését nem befolyásolja a megjelenésében esetlegesen bekövetkező változás, funkcionalitása és biztonsága változatlan marad. Kerek kialakítású jelzőegységgel rendelkezik, amely tökéletesen illeszkedik a Harmony termékcsalád többi eleméhez, így egységes megjelenést biztosítva a teljes kezelőfelületnek.
A ZB4BK1813 műszaki paraméterei lenyűgözőek: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít még nagynyomású mosás esetén is (7000000 Pa nyomásig 55 °C-on). NEMA 13 és NEMA 4X besorolással is rendelkezik, mechanikai ütésállósága pedig IK04 az IEC 50102 szabvány szerint. Működési hőmérséklet-tartománya rendkívül széles: -40...+70 °C, amely gyakorlatilag minden ipari környezetben történő alkalmazást lehetővé tesz.
A kapcsoló mechanikai élettartama 500 000 működési ciklus, ami kiemelkedő tartósságot jelent még intenzív használat esetén is. Rezgésállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, többek között BV, CSA, DNV, LROS és UL minősítéssel.
A ZB4BK1813 választókapcsoló fej különböző elektromos konfigurációkkal használható: M3 kódú összeállítással akár 4 kontaktus is használható egyes blokkok esetén elöl szerelhető integrált LED-del, M6 kódú összeállítással pedig akár 2 kontaktus használható egyes blokkok esetén elöl szerelhető integrált LED-del és transzformátorral. Az M10 kódú összeállítás szintén lehetővé teszi 2 kontaktus használatát egyes blokkok esetén elöl szerelhető integrált LED-del, míg az M4 kódú összeállítás akár 4 kontaktus használatát teszi lehetővé egyes és dupla blokkok esetén elöl szerelhető integrált LED-del. A kapcsoló egységes beépítési méretei és egyértelmű szerelési utasításai egyszerű telepítést tesznek lehetővé, akár nyomtatott áramköri lapra történő szerelés esetén is.
Schneider Electric Harmony XB4 - ZB4BK1813 -fém világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid megnevezés: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Minimális értékesítési mennyiség: 1
Jelzőegység alakja: Kerek
Működtető típusa: Jobbról középre rugós visszatérésű
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Fehér
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállóság nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3 kevesebb mint 4 kontaktushoz egyes blokkok használatával elöl szerelve integrált LED-del
M6 kevesebb mint 2 kontaktushoz egyes blokkok használatával elöl szerelve integrált LED-del és transzformátorral
M10 kevesebb mint 2 kontaktushoz egyes blokkok használatával elöl szerelve integrált LED-del
M4 kevesebb mint 4 kontaktushoz egyes és dupla blokkok használatával elöl szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti adatok
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláskor: -40...70 °C
Környezeti levegő hőmérséklete üzem közben: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5
IEC 60947-5-4
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-1
UL 508
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
