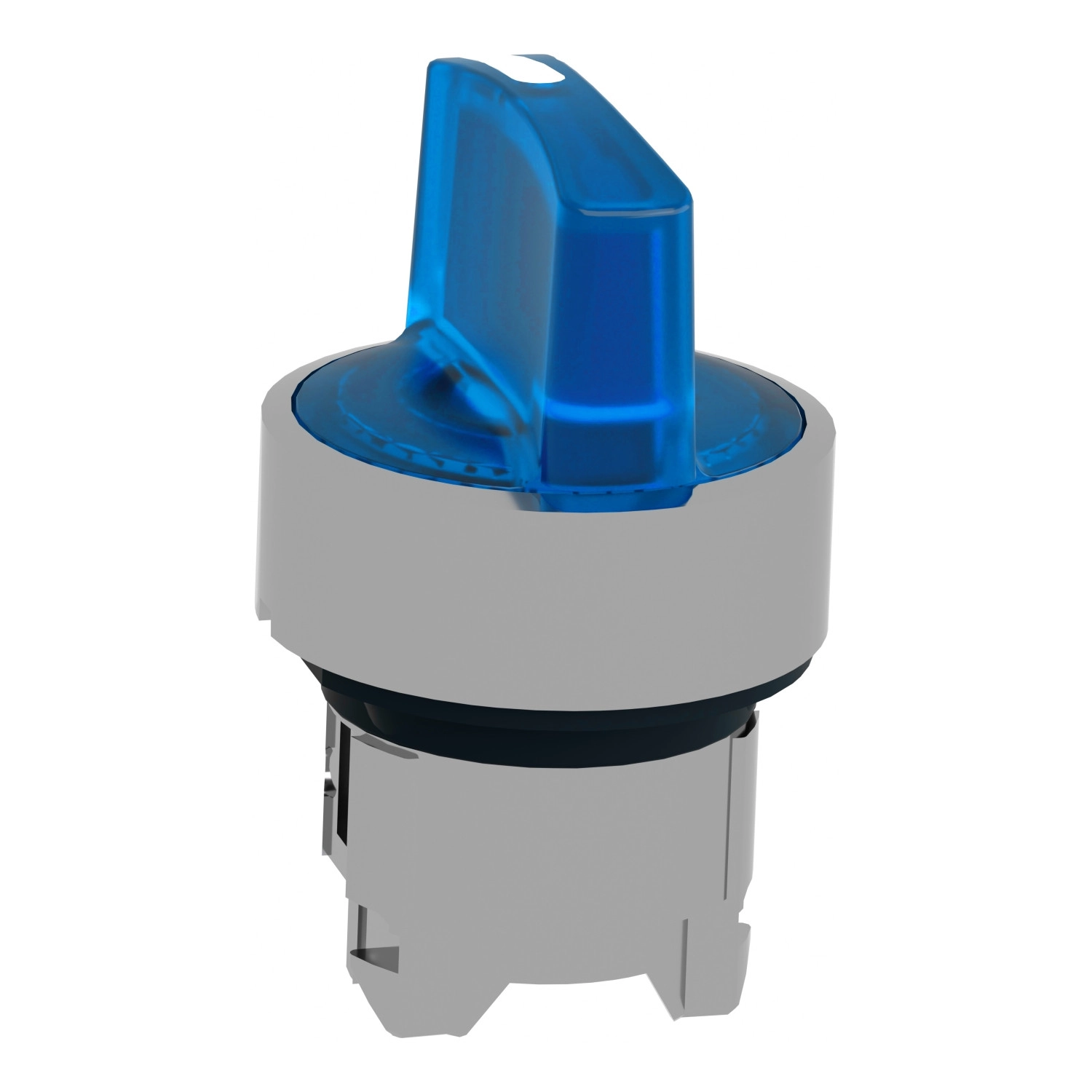

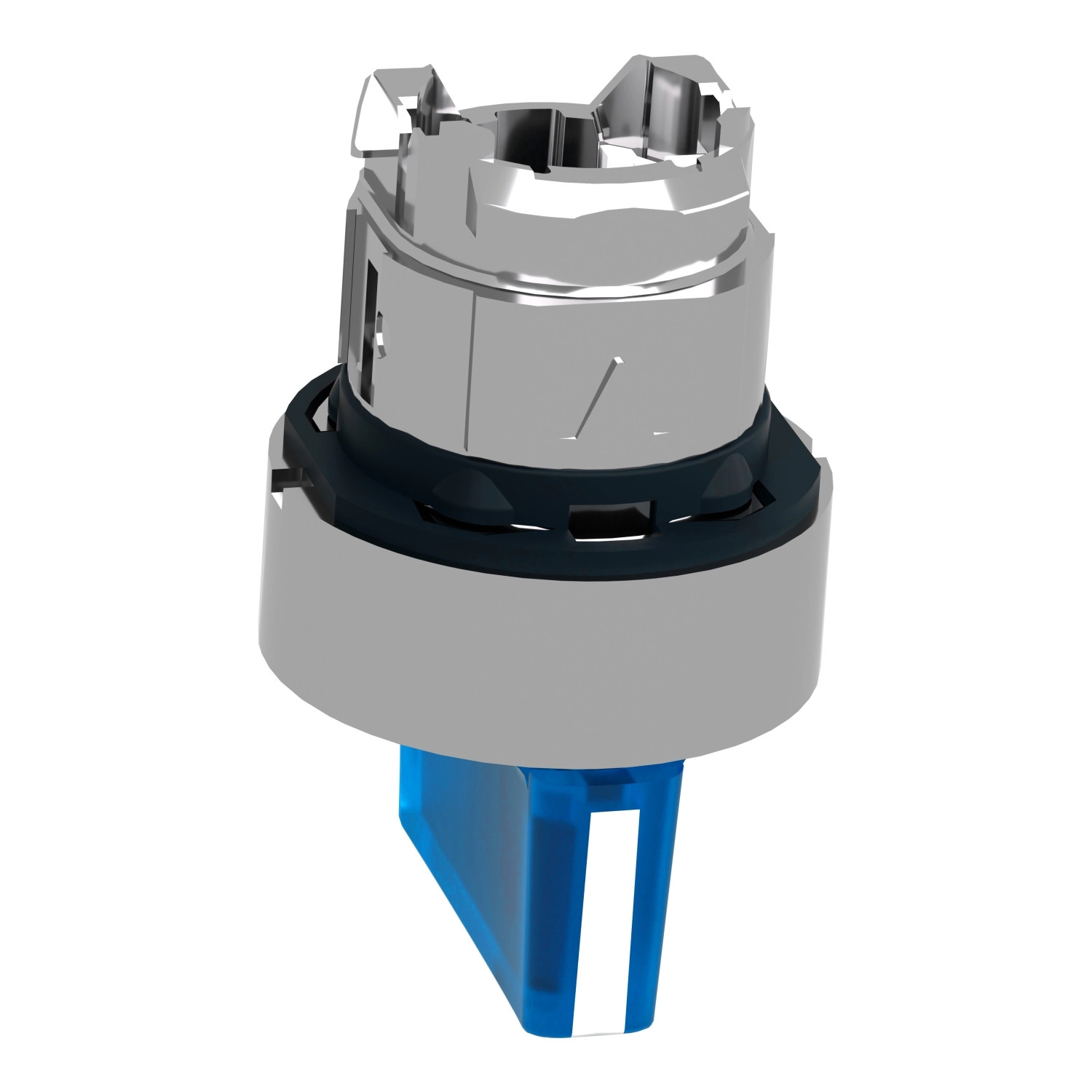

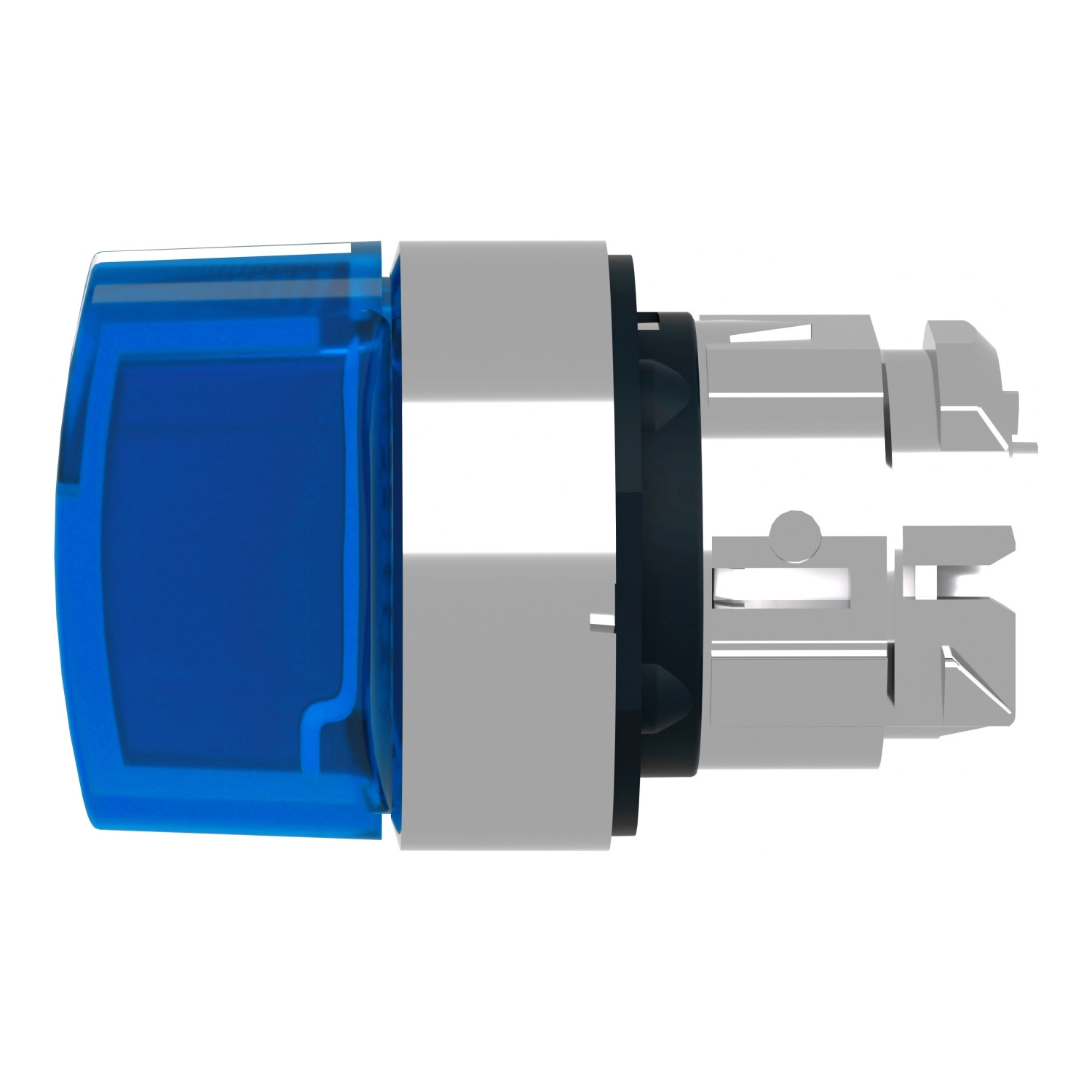

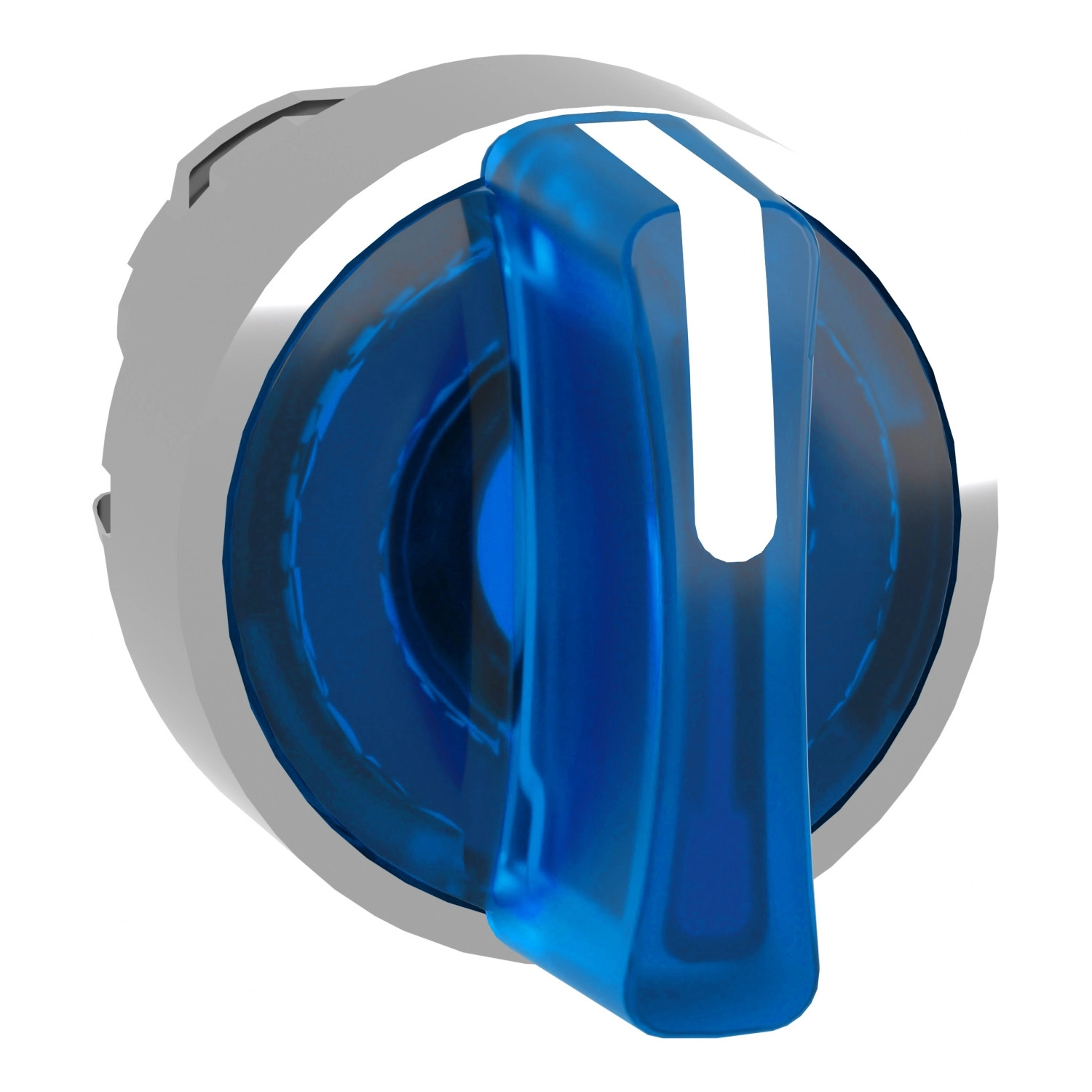

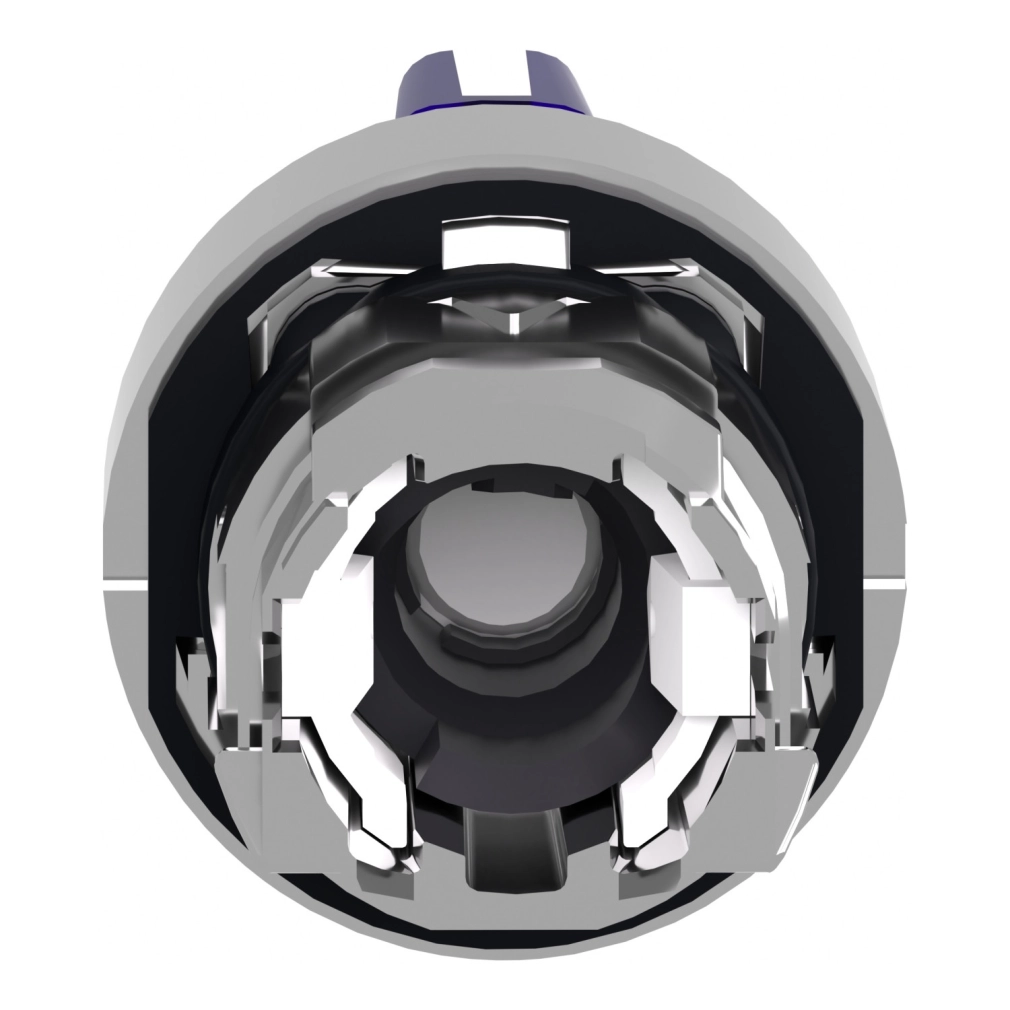

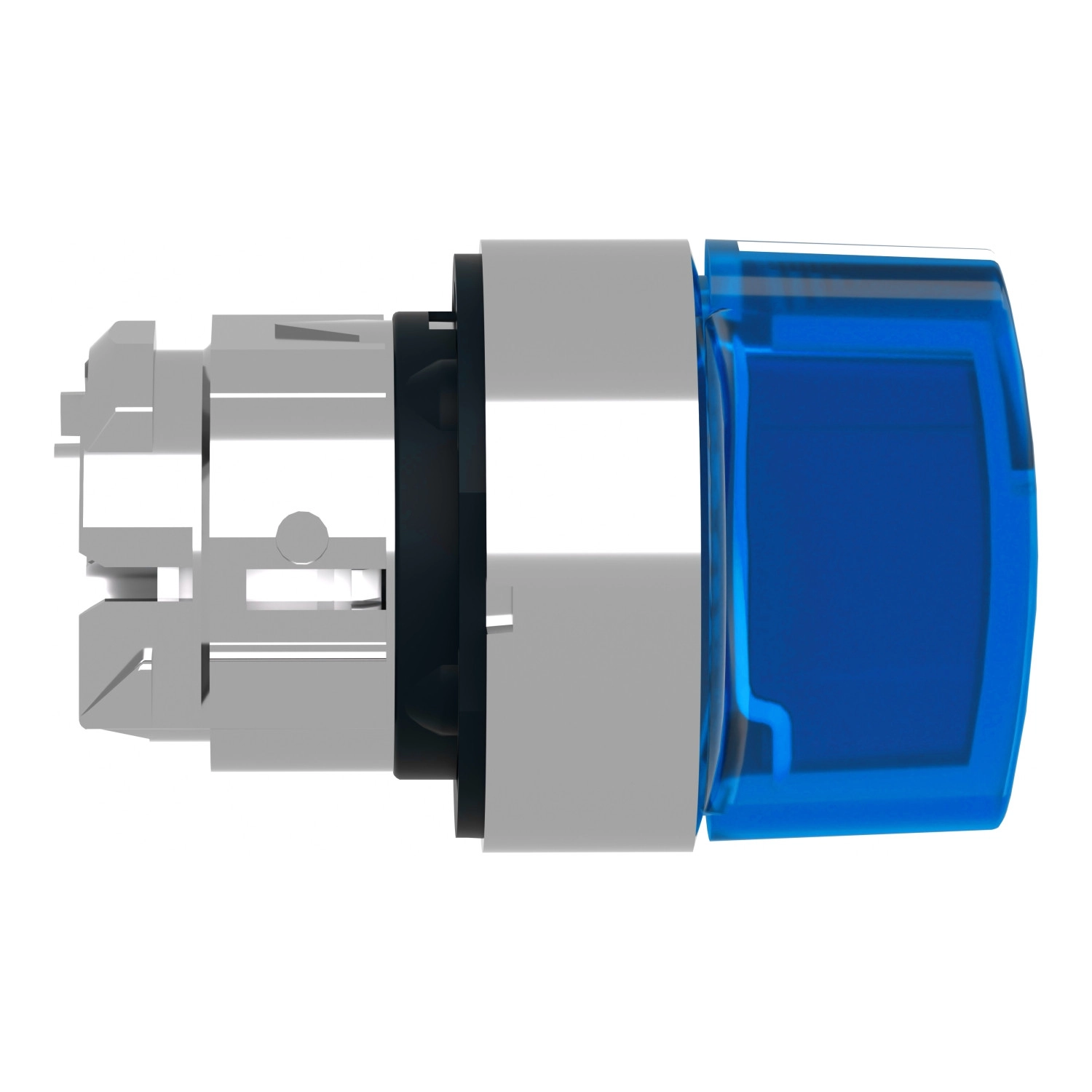

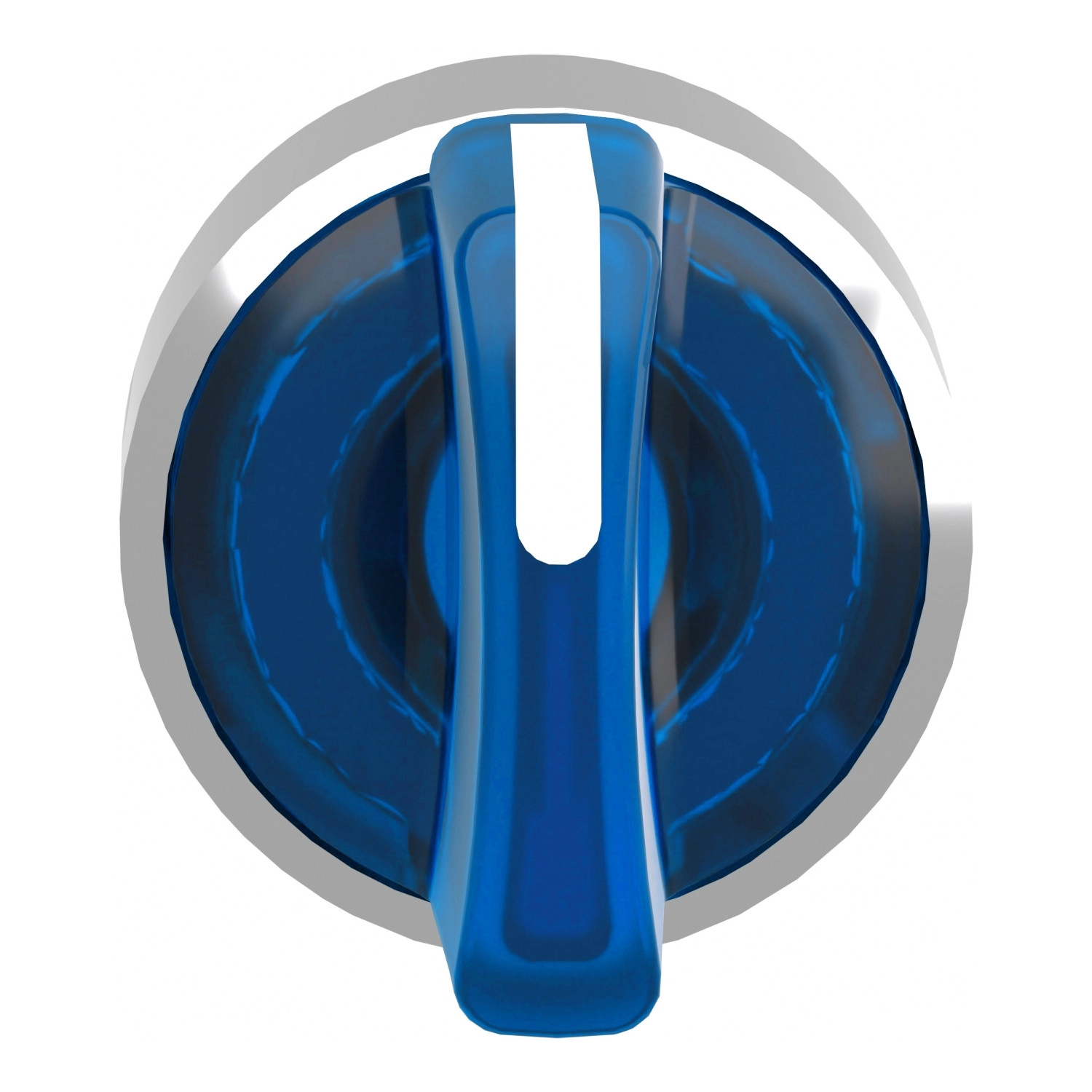

A Schneider Electric Harmony XB4 sorozatának ZB4BK1763 típusú megvilágítható választókapcsoló feje kiváló minőségű ipari vezérlőelemként szolgál különböző automatizálási és vezérlési alkalmazásokban. Ez a prémium minőségű, krómozott fém választókapcsoló fej 3 pozíciós működést biztosít, balról középre rugós visszatéréssel, ami számos vezérlési feladat megvalósítását teszi lehetővé.
A kék színű szabványos kezelőkar nem csak esztétikus megjelenést kölcsönöz a kapcsolónak, hanem a gyors vizuális azonosítást is elősegíti az ipari környezetben. A 22,5 mm-es szabványos rögzítési átmérő univerzális kompatibilitást biztosít a legtöbb ipari vezérlőpanellel és berendezéssel. Az egység közvetlenül kompatibilis a Schneider Electric univerzális LED-blokkjaival, amelyek egyszerű és rugalmas világítási megoldást kínálnak. A választókapcsoló fej kerek kialakítású és 3 különböző pozíciót kínál +/- 45° elforgatási tartománnyal.
A ZB4BK1763 modell kivételes tartóssággal büszkélkedhet, amit az 500.000 kapcsolási ciklus mechanikai élettartam igazol. A készülék rendkívül ellenálló a környezeti hatásokkal szemben, amit a különböző védelmi minősítései is bizonyítanak: IP66, IP67, IP69 és IP69K védettségi szint garantálja a por és víz elleni védelmet még a legzordabb ipari környezetben is. A NEMA 13 és NEMA 4X megfelelőség további bizonyítéka a kiváló környezeti védelemnek. Az IK04 ütésállósági fokozat biztosítja, hogy a kapcsoló ellenálljon az ipari környezetben előforduló mechanikai behatásoknak. A rendkívüli ellenállóképesség tovább fokozódik a nagyfeszültségű tisztítóberendezésekkel szembeni védettséggel (7000000 Pa 55°C-on, 0,1 m távolságból).
A ZB4BK1763 széles működési hőmérséklet-tartománya (-40...+70°C) lehetővé teszi a használatát szélsőséges környezeti feltételek mellett is. Az egység számos nemzetközi szabványnak megfelel, többek között: UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1. Mindezt olyan neves tanúsító szervezetek igazolják, mint a BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL. A választókapcsoló kiváló rezgésállósággal rendelkezik (5 gn, f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint kiemelkedő ütésállósággal (30 gn 18 ms-os időtartamra vagy 50 gn 11 ms-os időtartamra) az IEC 60068-2-27 szerint.
Az elektromos felépítés tekintetében a ZB4BK1763 többféle konfigurációval használható: az M3 kód lehetővé teszi akár 4 érintkező használatát egyes blokkokkal elülső rögzítéssel és integrált LED-del, az M6 kód akár 2 érintkező használatát teszi lehetővé egyes blokkokkal elülső rögzítéssel, integrált LED-del és transzformátorral, az M10 kód akár 2 érintkező használatát teszi lehetővé egyes blokkokkal elülső rögzítéssel és integrált LED-del, míg az M4 kód akár 4 érintkező használatát teszi lehetővé egyes és kettős blokkokkal elülső rögzítéssel és integrált LED-del.
Schneider Electric Harmony XB4 - ZB4BK1763 -fém világító választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej megvilágítható választókapcsolóhoz
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Eladás oszthatatlan mennyiséggé: 1
Jelzőegység fejének alakja: Kerek
Kezelőszerv típusa: Balról középre rugós visszatérés
Kezelőszerv profilja: Kék standard fogantyú
Kezelőszerv pozíció információ: 3 pozíció +/- 45°
Sapka/kezelőszerv vagy lencse színe: Kék
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos felépítési kód: M3 akár 4 érintkezőhöz egyes blokkokkal elülső rögzítéssel és integrált LED-del
M6 akár 2 érintkezőhöz egyes blokkokkal elülső rögzítéssel integrált LED-del és transzformátorral
M10 akár 2 érintkezőhöz egyes blokkokkal elülső rögzítéssel integrált LED-del
M4 akár 4 érintkezőhöz egyes és kettős blokkokkal elülső rögzítéssel integrált LED-del
Eszköz bemutatása: Alapvető elem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok: UL 508, IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
