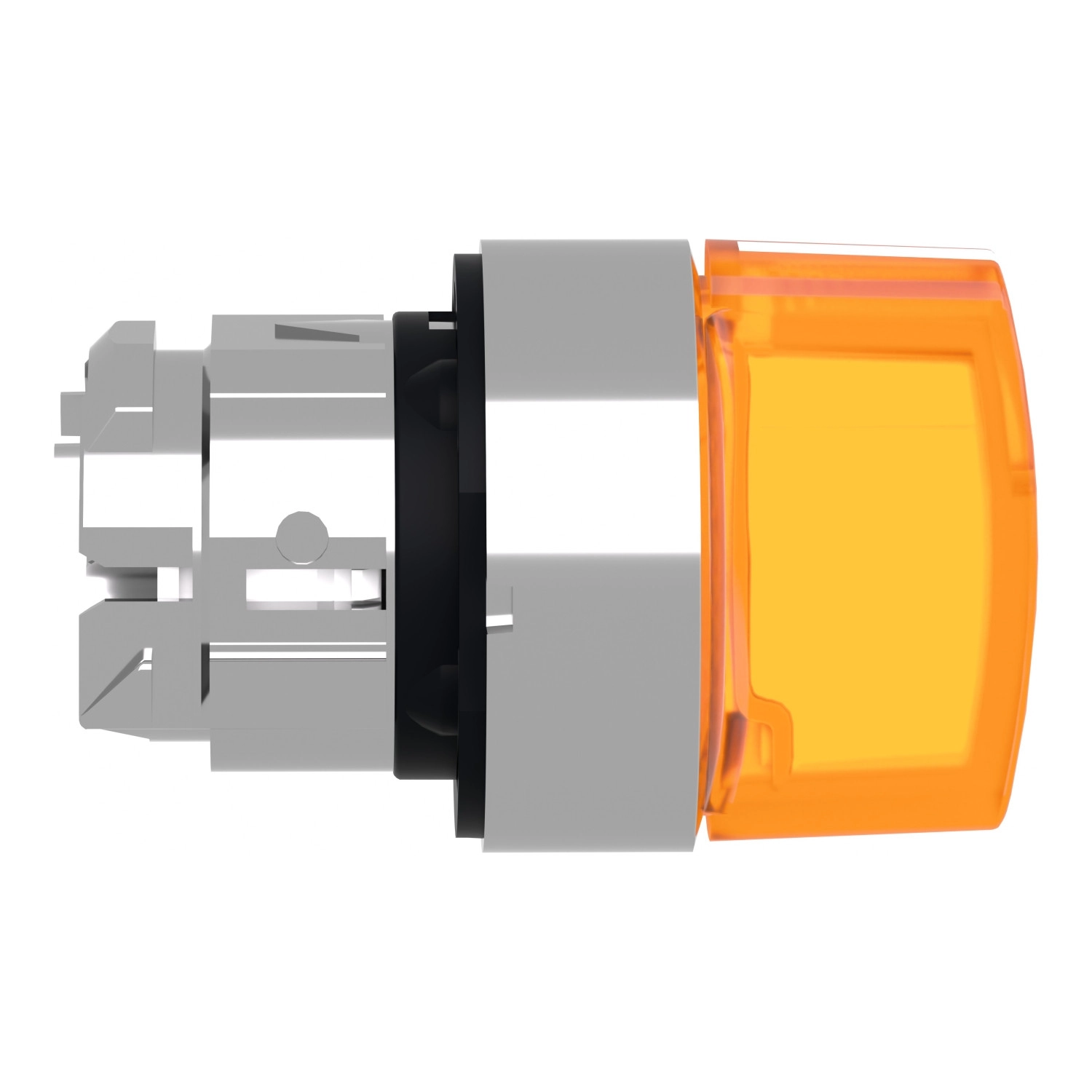

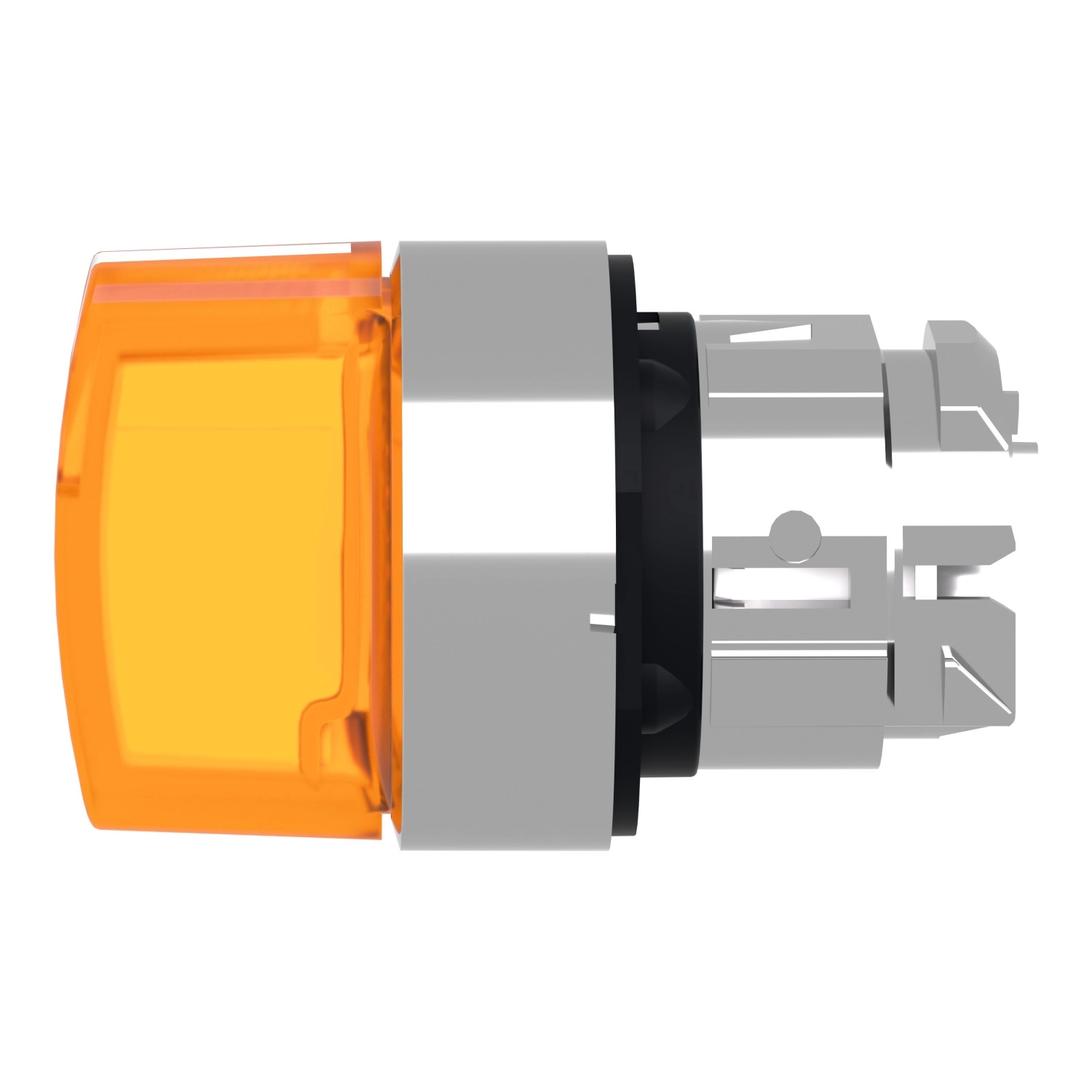

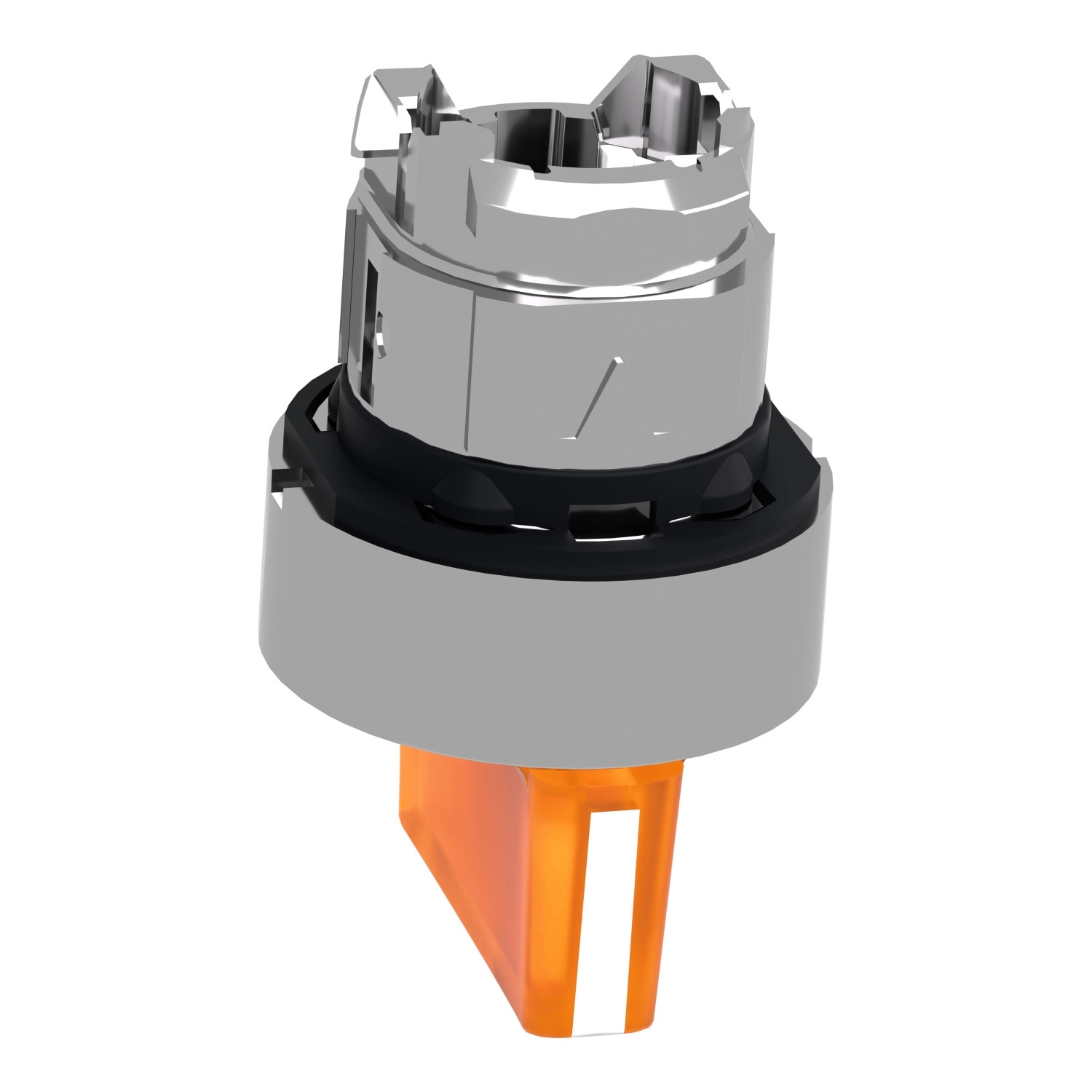

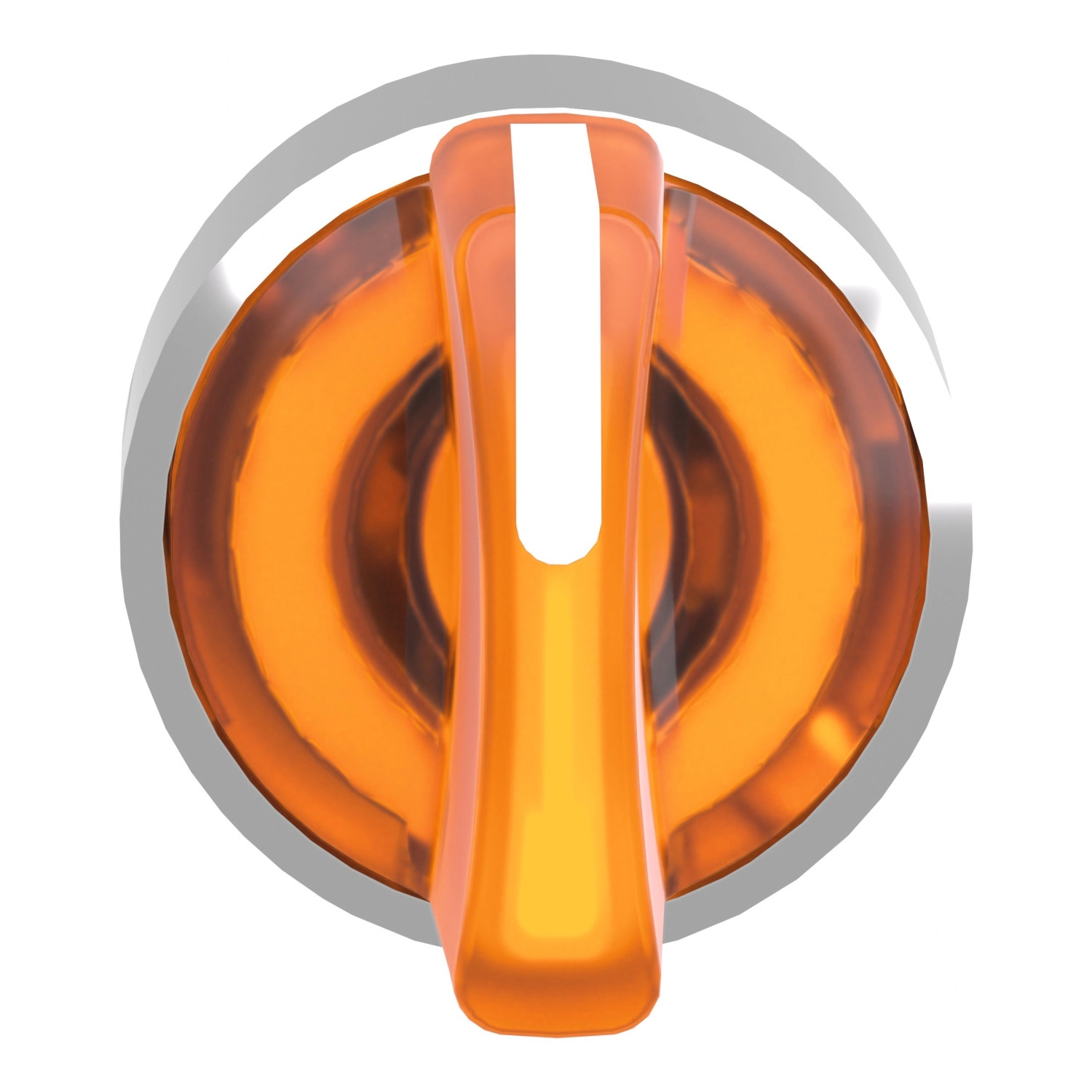

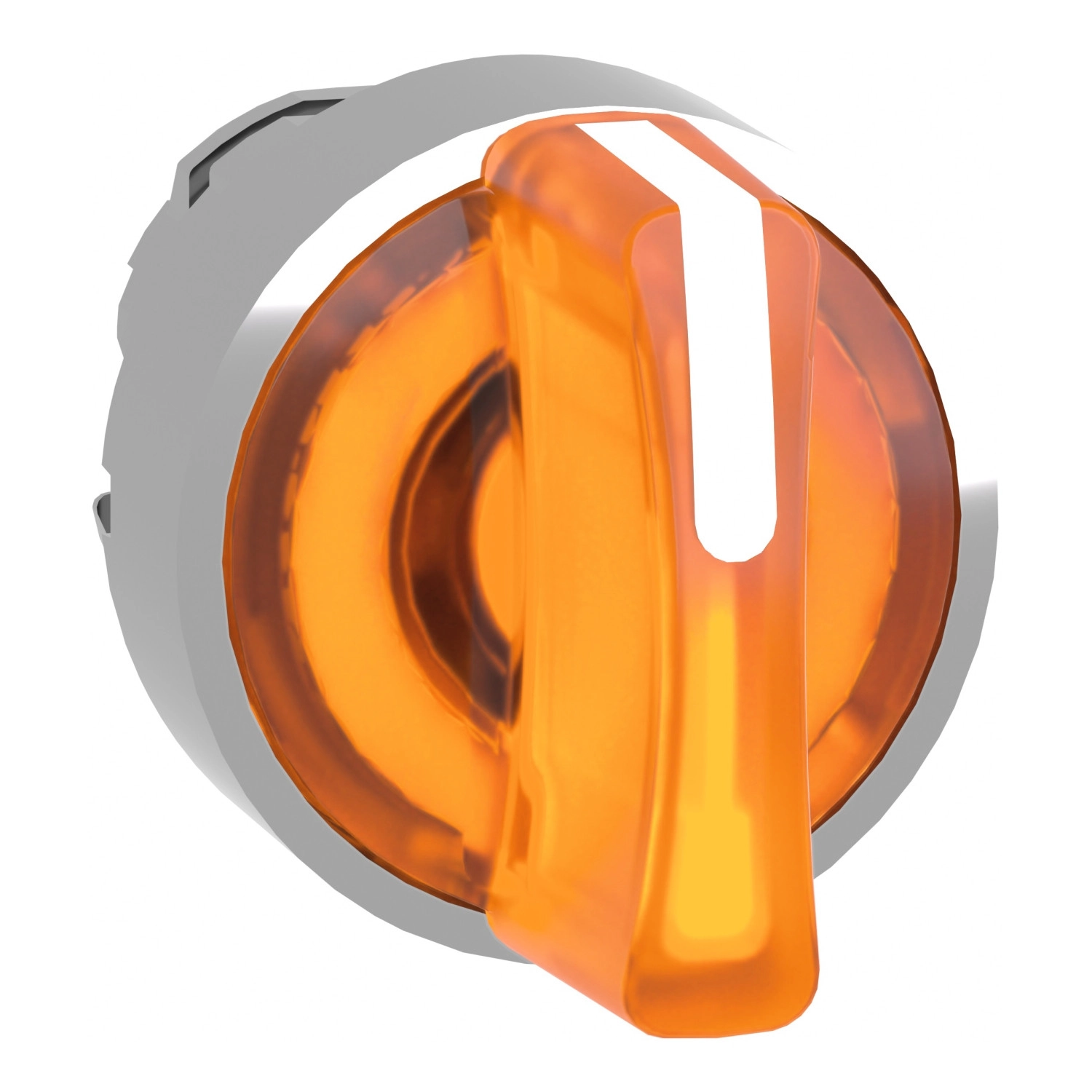

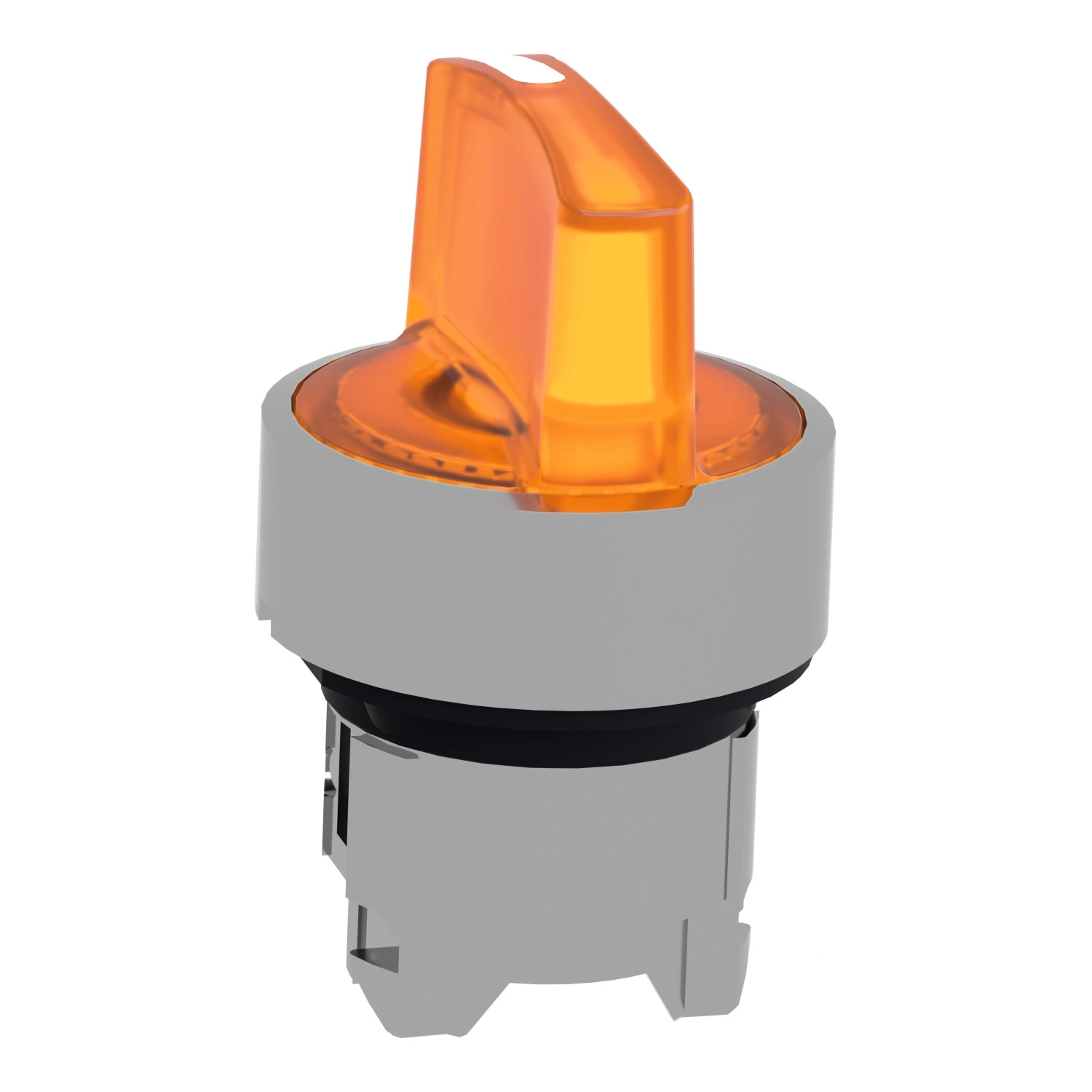

A Schneider Electric ZB4BK1753 világító választókapcsoló fej a Harmony XB4 termékcsalád része, amely ipari környezetben való használatra tervezett kapcsolóelemek széles választékát kínálja. Ez a prémium minőségű kapcsolófej különleges kialakításának köszönhetően kiváló megoldást nyújt különböző vezérlési alkalmazásokhoz, ahol a vizuális visszajelzés és a megbízható működés elengedhetetlen.
A ZB4BK1753 egy 3 pozíciós, balról középre visszatérő rugós működésű kapcsolófejet kínál, 22,5 mm-es szabványos szerelési átmérővel. A narancs színű standard fogantyú és a krómozott fémkeret elegáns megjelenést biztosít, miközben a robosztus kialakítás hosszú élettartamot garantál. A kapcsolófej univerzális LED-es világítással kompatibilis, amely lehetővé teszi a különböző állapotok egyértelmű jelzését a kezelő számára. A termék fejlett műszaki jellemzőkkel rendelkezik, amelyek biztosítják a megbízható teljesítményt még a legigényesebb ipari környezetben is.
A ZB4BK1753 választókapcsoló fej kiváló védelmi tulajdonságokkal rendelkezik, beleértve az IP66, IP67, IP69 és IP69K védettségi fokozatokat az IEC 60529 szabvány szerint. Ez a magas szintű védettség biztosítja, hogy a kapcsoló ellenálljon a por, a víz és a nagynyomású mosóberendezések hatásainak. A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék robusztus kialakításának. Az eszköz IK04 ütésállósággal rendelkezik az IEC 50102 szabvány szerint, és ellenáll az 5 gn rezgésnek, valamint a 30 gn és 50 gn ütéseknek is. A termék -40°C és +70°C közötti széles működési hőmérséklet-tartományban használható, ami alkalmassá teszi szélsőséges környezeti feltételek közötti alkalmazásra is.
A ZB4BK1753 fejhez különböző elektromos összeállítások csatlakoztathatók, beleértve az M3 kódot (max. 4 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del), az M6 kódot (max. 2 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del és transzformátorral), az M10 kódot (max. 2 érintkező egyes blokkokkal előlapi szerelésben integrált LED-del), és az M4 kódot (max. 4 érintkező egyes és kettős blokkokkal előlapi szerelésben integrált LED-del). A termék mechanikai élettartama kiemelkedő, akár 500000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál. A kapcsolófej különböző nemzetközi tanúsítványokkal rendelkezik, beleértve a BV, CSA, DNV, LROS és UL listázást, valamint megfelel számos nemzetközi szabványnak, mint például az IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14 és JIS C8201-1.
Schneider Electric Harmony XB4 - ZB4BK1753 -fém világító választókapcsoló fej műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej világító választókapcsolóhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működési jellemzők
Működtető típusa: Balról középre rugós visszatérő
Működtető profilja: Narancs standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Narancs
Terméktulajdonság: Univerzális LED-del kompatibilis
Méretadatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Védettségi jellemzők
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Tartóssági jellemzők
Mechanikai élettartam: 500000 ciklus
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos jellemzők
Elektromos összeállítási kód: M3 legfeljebb 4 érintkezőhöz egyes blokkokat használva előlapi szerelésben integrált LED-del
M6 legfeljebb 2 érintkezőhöz egyes blokkokat használva előlapi szerelésben integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkezőhöz egyes blokkokat használva előlapi szerelésben integrált LED-del
M4 legfeljebb 4 érintkezőhöz egyes és kettős blokkokat használva előlapi szerelésben integrált LED-del
Megfelelőség és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
