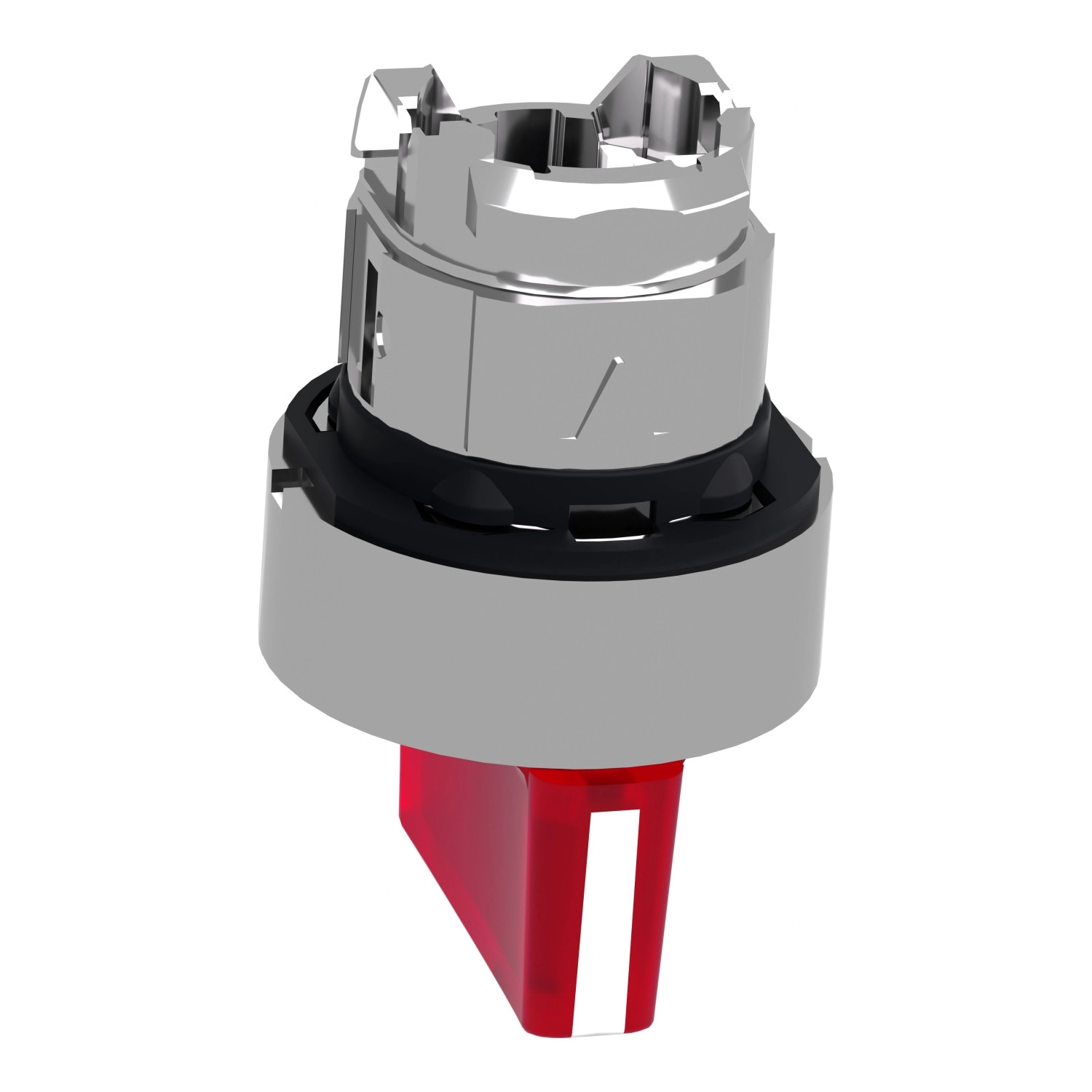

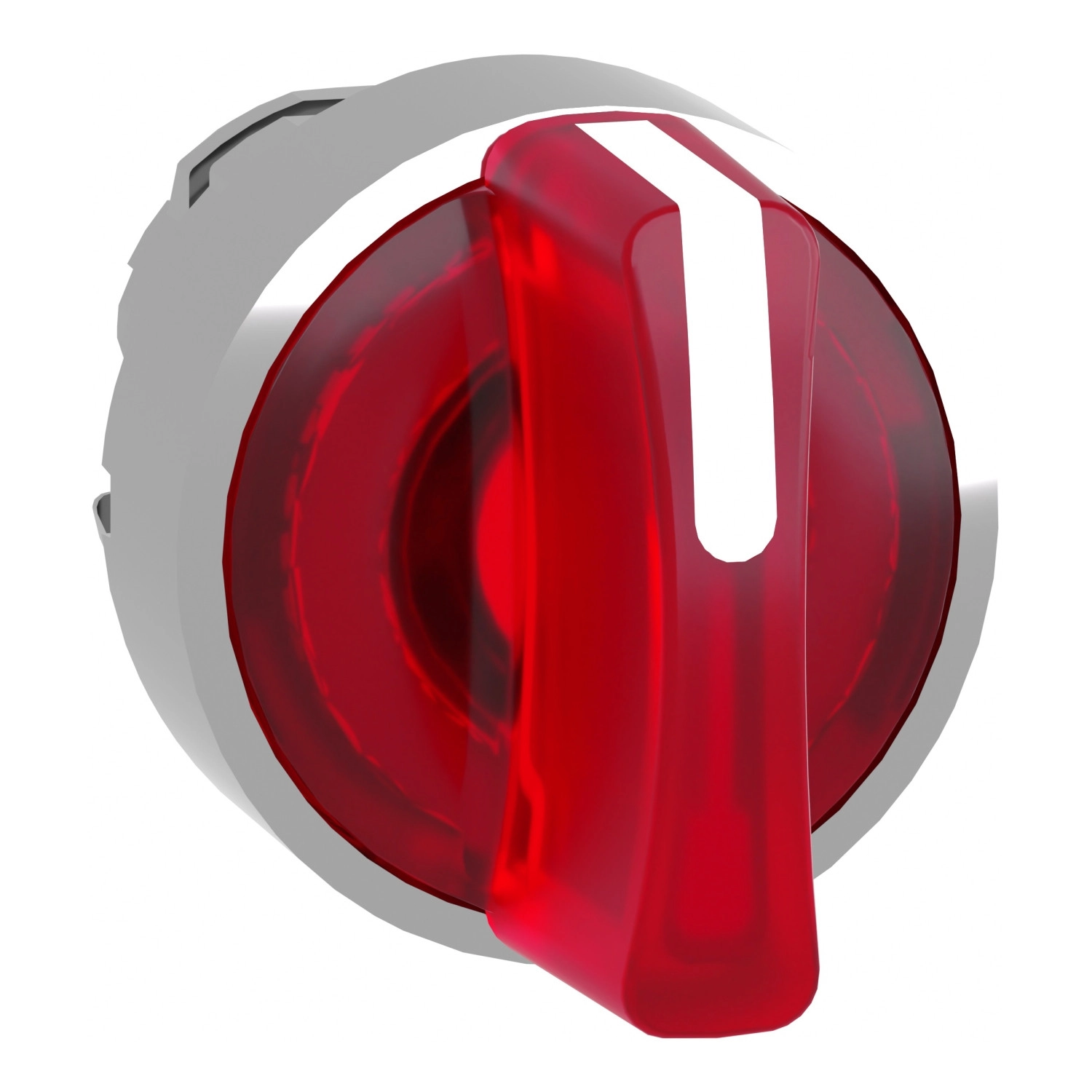

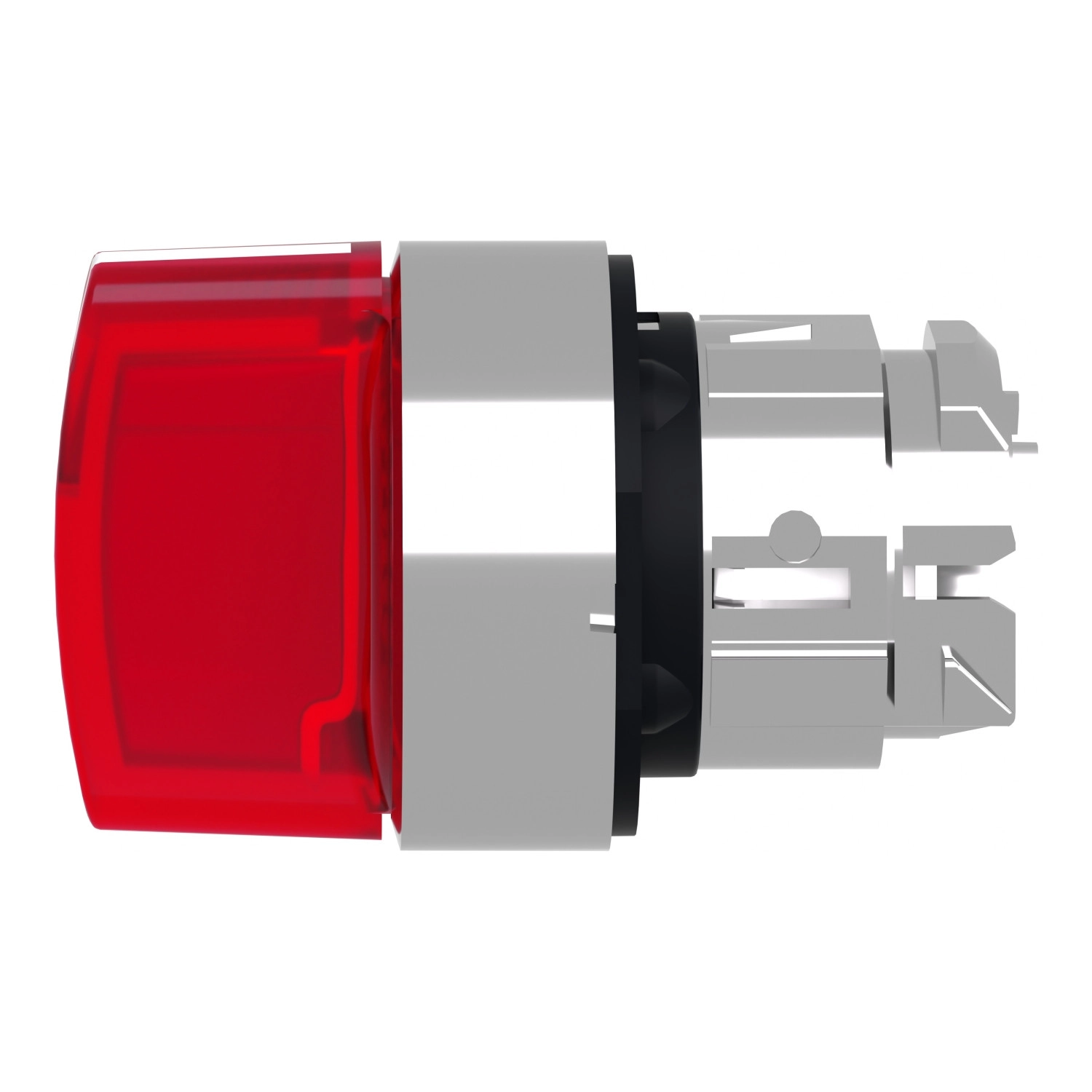

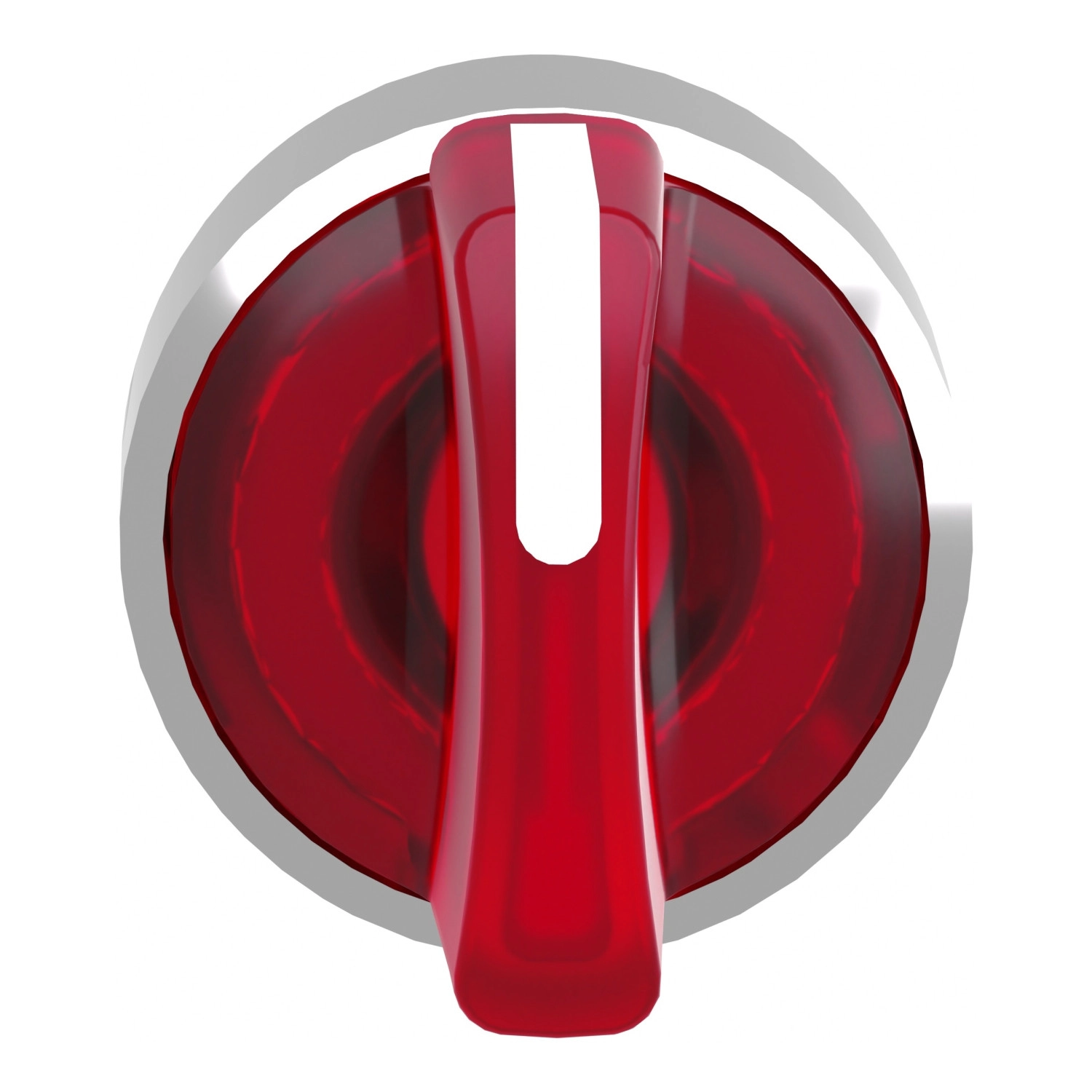

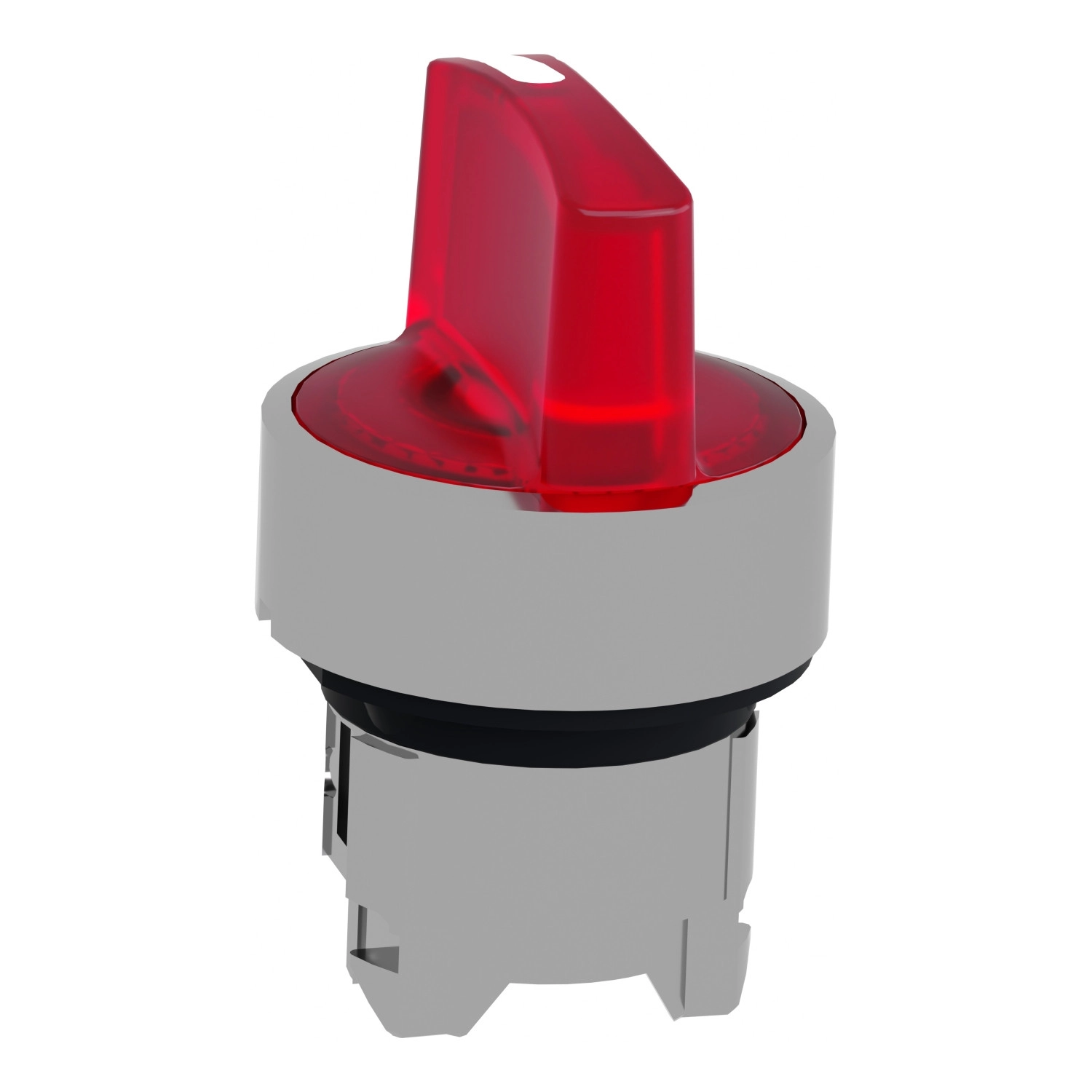

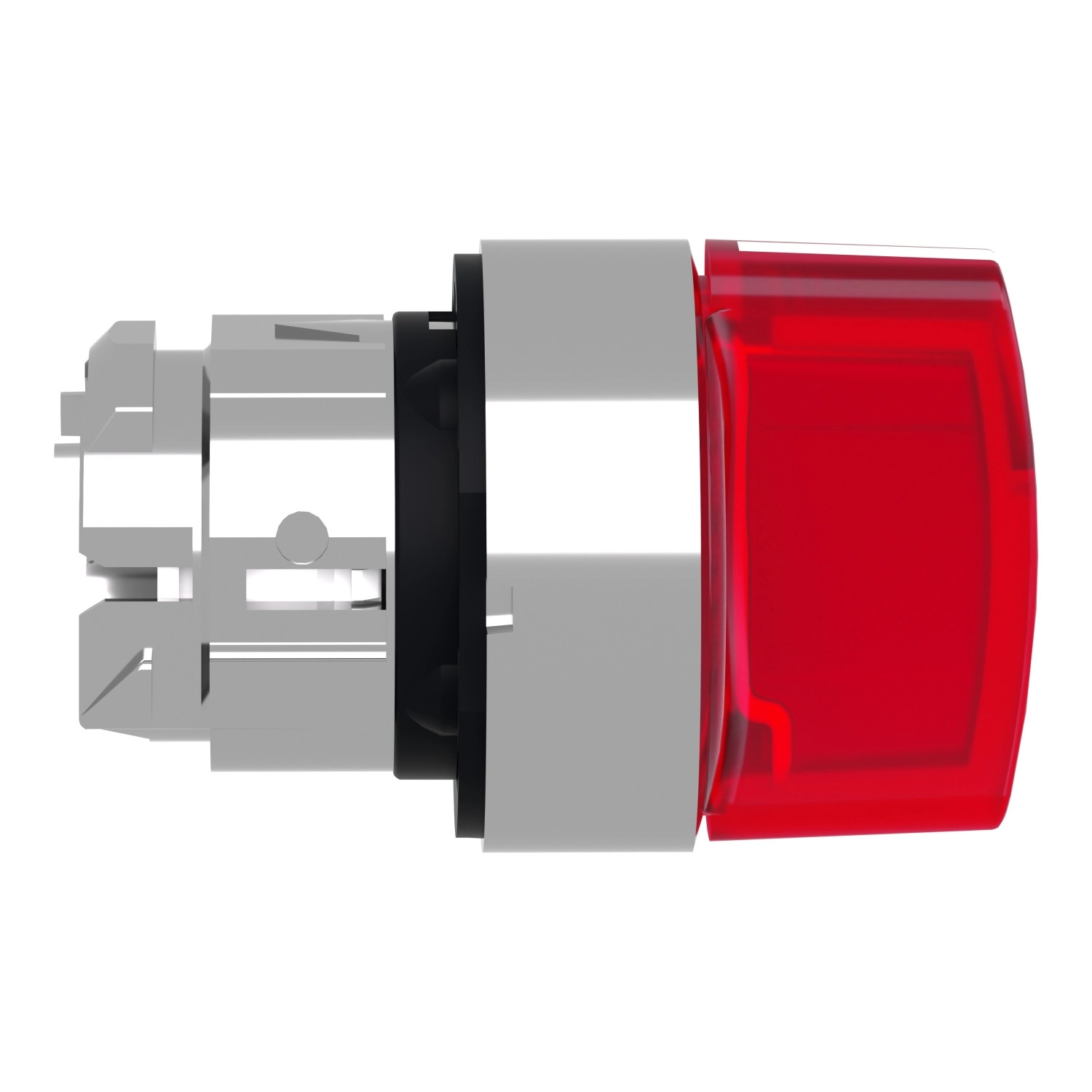

Schneider Electric Harmony XB4 - ZB4BK1743 - fém világító választókapcsoló fej, Ø22, 3 állású, piros, balról középre visszatérő
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4BK1743 modell egy 3 pozíciós választókapcsoló fej, amely balról középre rugós visszatérítéssel rendelkezik. A kapcsoló standard piros fogantyúval és krómbevonatú fém kerettel készül, amely nemcsak esztétikus megjelenést biztosít, hanem ellenáll a nehéz ipari körülményeknek is. A termék univerzális LED-del kompatibilis, amely biztosítja a kiváló láthatóságot különböző fényviszonyok között, és segít egyértelműen jelezni a kapcsoló állapotát a kezelők számára.
A termék kiemelkedő műszaki paraméterei közé tartozik a 22,5 mm-es szerelési átmérő, amely megfelel az iparági szabványoknak, így könnyen beépíthető a legtöbb vezérlőpanelbe. A kapcsoló fej kerek jelzőegységgel rendelkezik, és három különböző pozícióba állítható (+/- 45°). Az egyes pozíciókban a kapcsolási állapotok egyértelműen megkülönböztethetők, ami segít elkerülni a kezelési hibákat. A balról középre rugós visszatérítés funkció különösen hasznos olyan alkalmazásoknál, ahol a kapcsolónak automatikusan vissza kell térnie az alaphelyzetbe.
A Schneider Electric ZB4BK1743 világító választókapcsoló fej rendkívül masszív kialakítású, amit jól mutat a figyelemreméltó, 500 000 ciklusos mechanikai élettartama. Ez a tulajdonság különösen fontos az olyan ipari környezetben, ahol a kapcsolóknak gyakori használat mellett is megbízhatóan kell működniük hosszú időn keresztül. Ráadásul a termék ellenáll a 7000000 Pa nyomású nagynyomású mosásnak 55 °C-on, 0,1 m távolságból, ami ideálissá teszi olyan iparágakban történő alkalmazásra, ahol a berendezések rendszeres tisztítása szükséges, például az élelmiszeripari vagy gyógyszeripari létesítményekben.
A termék védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K besorolással rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és különböző szintű víz elleni védelmet jelent, beleértve a nagynyomású mosóval történő tisztítást is. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék megbízhatóságát különböző környezeti feltételek mellett. Az IK04 besorolás az IEC 50102 szabvány szerint bizonyítja a termék megfelelő ütésállóságát.
A ZB4BK1743 széles hőmérsékleti tartományban használható, működési és tárolási hőmérséklete egyaránt -40...70 °C, ami lehetővé teszi alkalmazását szélsőséges környezeti feltételek mellett is. A termék ellenáll a 5 gn rezgésnek (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint a 30 gn (18 ms) és 50 gn (11 ms) ütésnek az IEC 60068-2-27 szabvány szerint, fél szinuszos gyorsulás esetén.
A ZB4BK1743 választókapcsoló fej különböző elektromos összetételekkel használható, beleértve az M3 kódot (maximum 4 érintkezővel, egyedi blokkok használatával az előlapi szerelésben integrált LED-del), az M6 kódot (maximum 2 érintkezővel, egyedi blokkok használatával az előlapi szerelésben integrált LED-del és transzformátorral), az M10 kódot (maximum 2 érintkezővel, egyedi blokkok használatával az előlapi szerelésben integrált LED-del) és az M4 kódot (maximum 4 érintkezővel, egyedi és dupla blokkok használatával az előlapi szerelésben integrált LED-del). Ez a sokoldalúság lehetővé teszi a felhasználók számára, hogy pontosan az igényeiknek megfelelő konfigurációt alakítsák ki.
A ZB4BK1743 világító választókapcsoló fej számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508 és JIS C8201-1 szabványokat, ami biztosítja a globális felhasználhatóságot. A terméket több nemzetközileg elismert szervezet is tanúsította, köztük a BV, CSA, DNV, LROS (Lloyds register of shipping) és UL, ami tovább erősíti a termék megbízhatóságát és minőségét.
Schneider Electric Harmony XB4 - ZB4BK1743 -fém világító választókapcsoló fej műszaki adatok
Alap jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Fej világító választókapcsolóhoz
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fejkialakítás típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Balról középre rugós visszatérítés
Működtető profil: Piros standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Sapka/működtető vagy lencse színe: Piros
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: M3 (<4 érintkező egyedi blokkok használatával előlapi szerelésben integrált LED-del)
M6 (<2 érintkező egyedi blokkok használatával előlapi szerelésben integrált LED-del és transzformátorral)
M10 (<2 érintkező egyedi blokkok használatával előlapi szerelésben integrált LED-del)
M4 (<4 érintkező egyedi és dupla blokkok használatával előlapi szerelésben integrált LED-del)
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5
JIS C8201-5-1
IEC 60947-5-4
CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Ellenállási paraméterek
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
