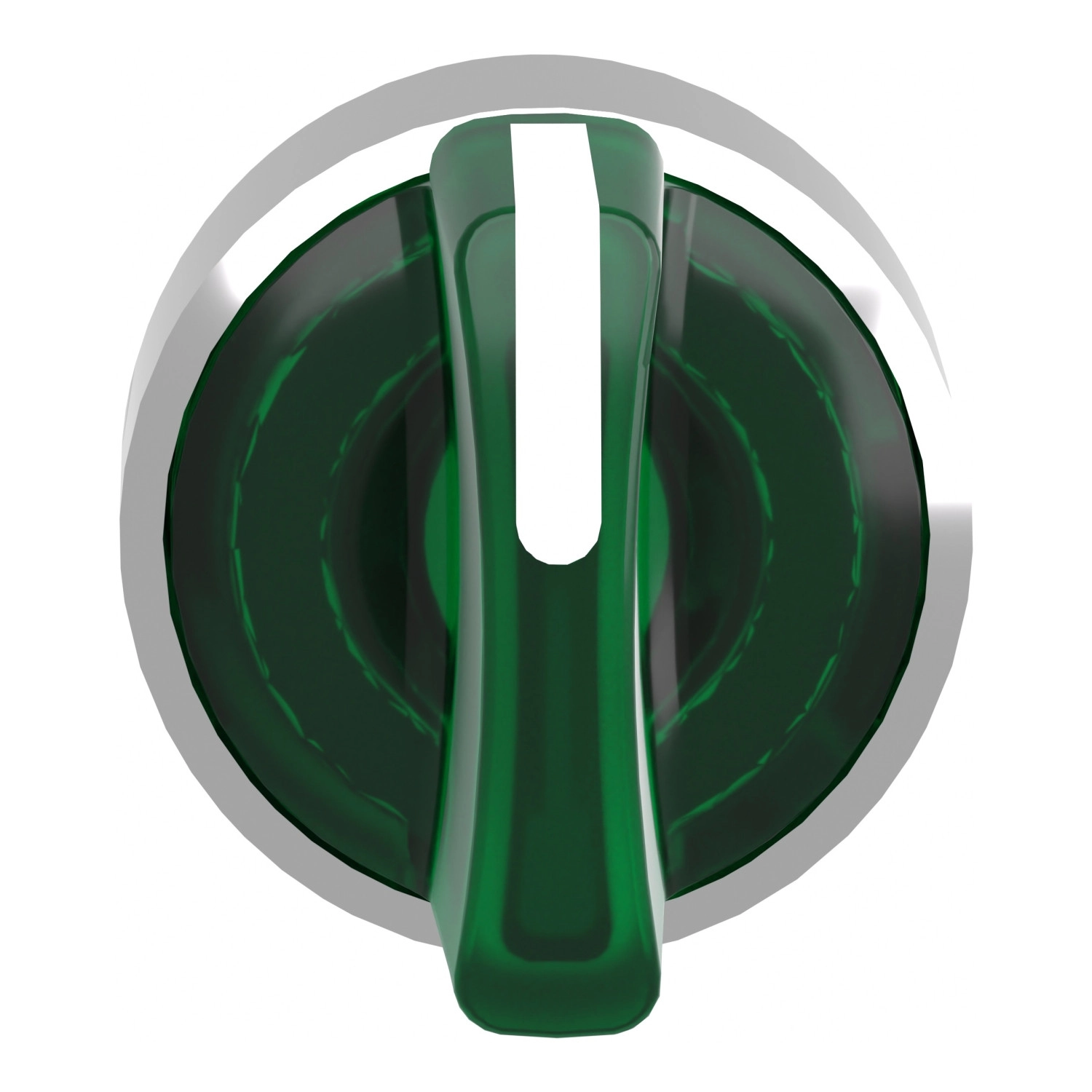

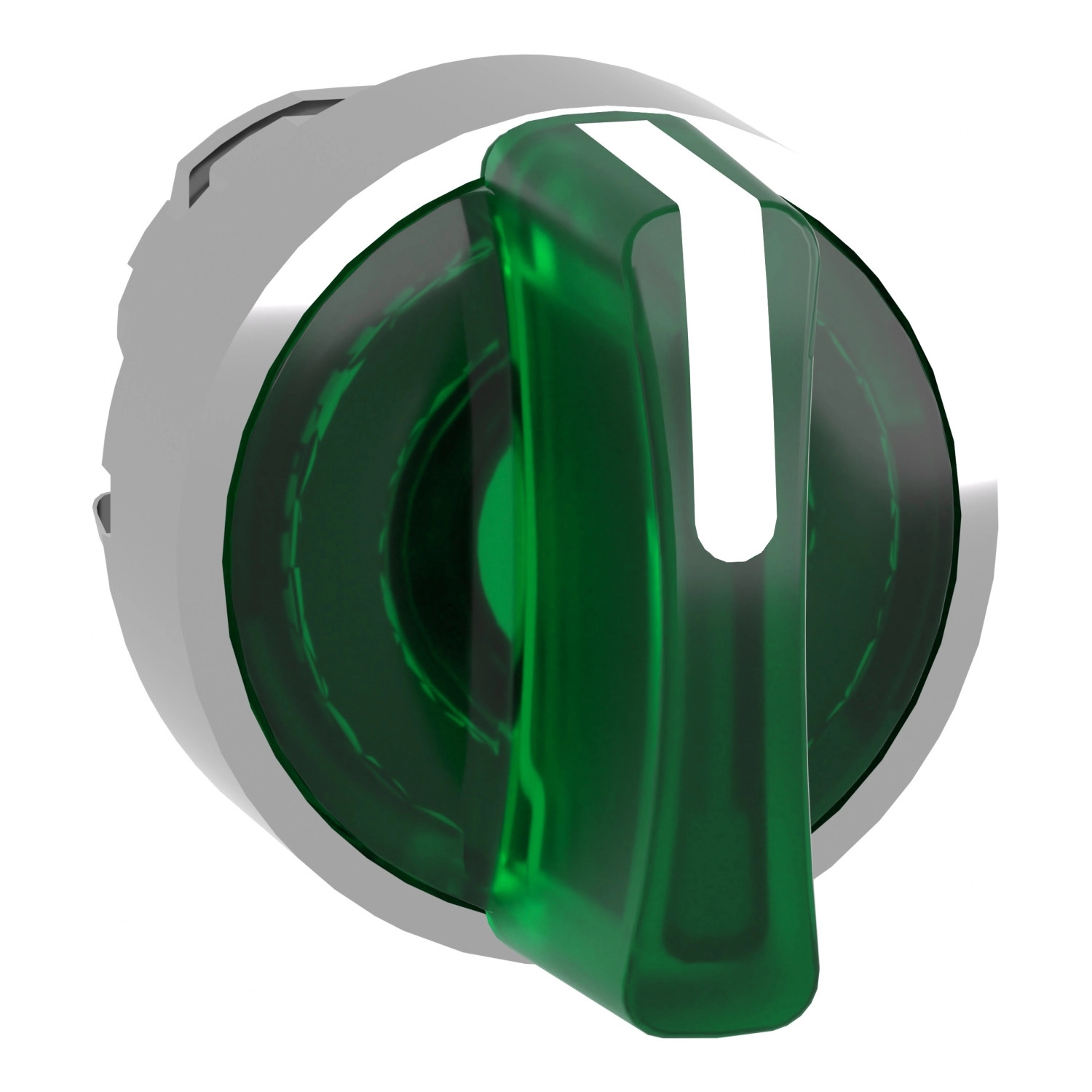

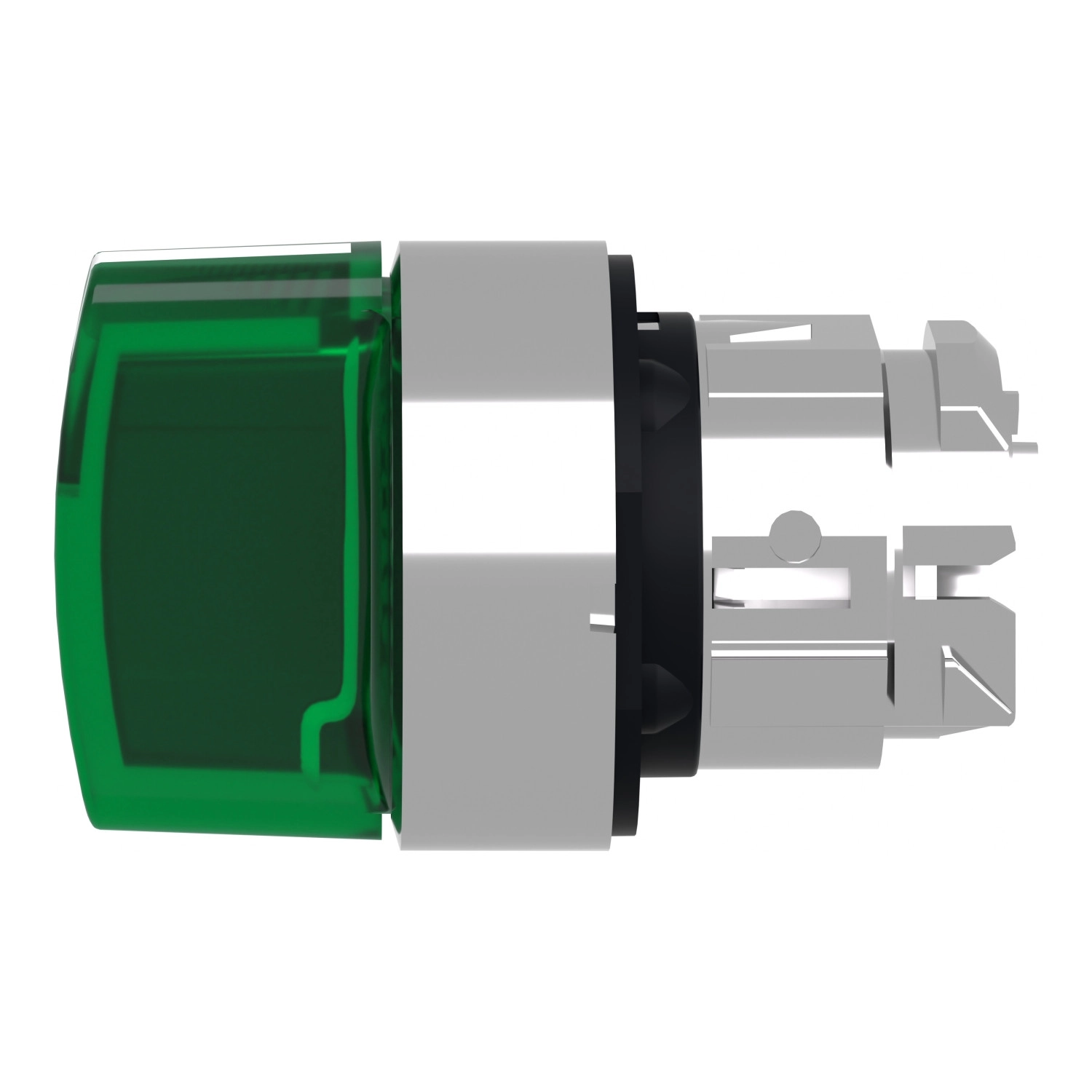

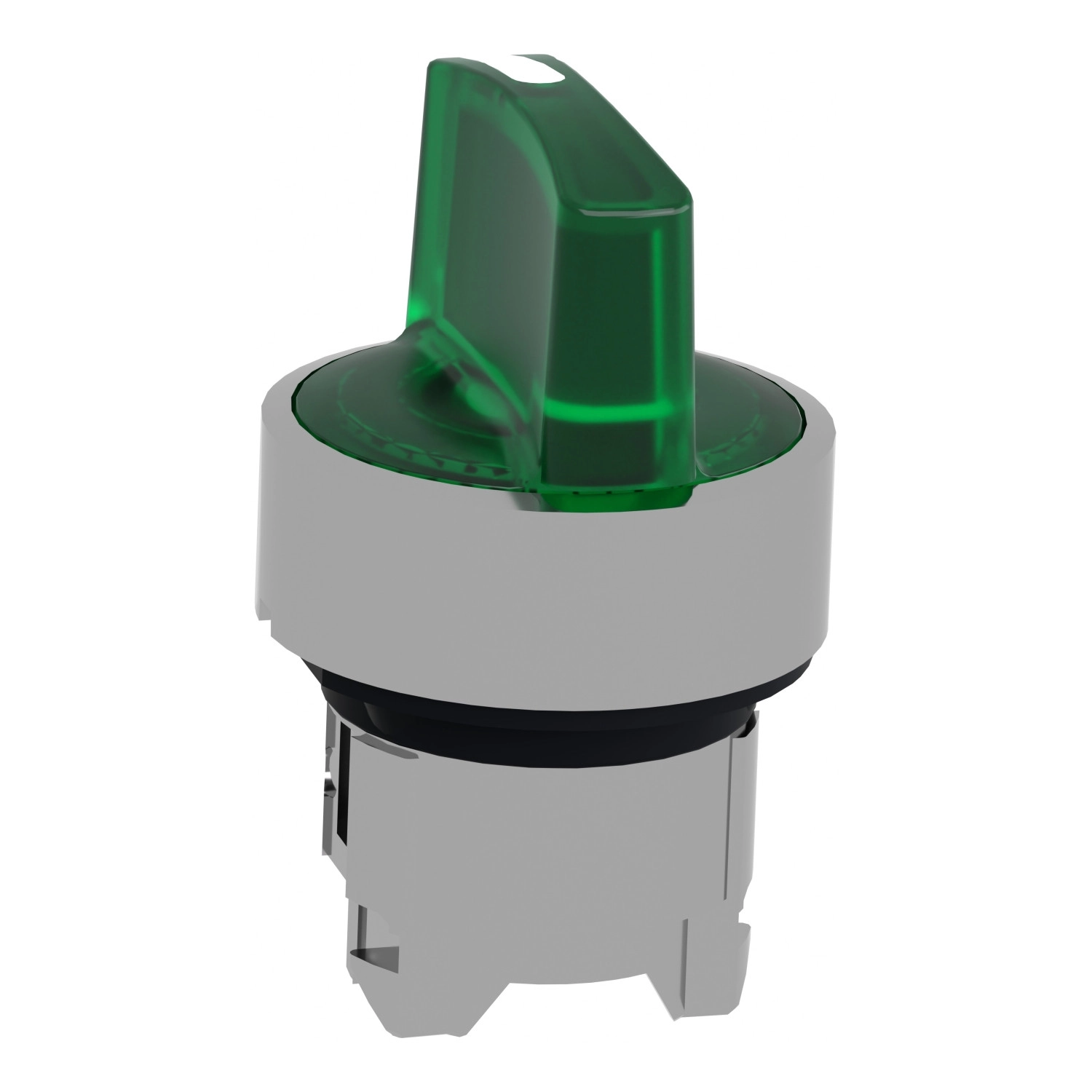

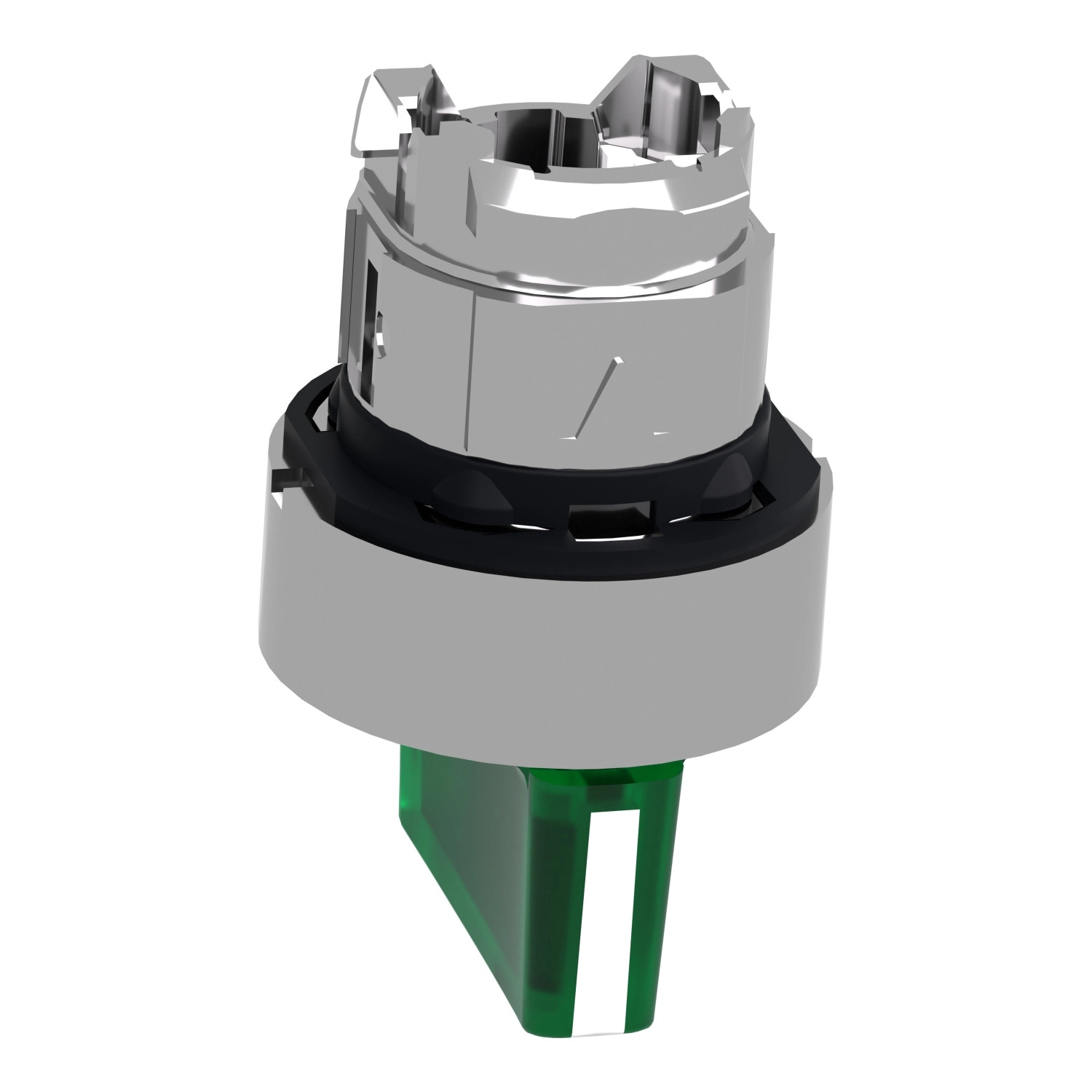

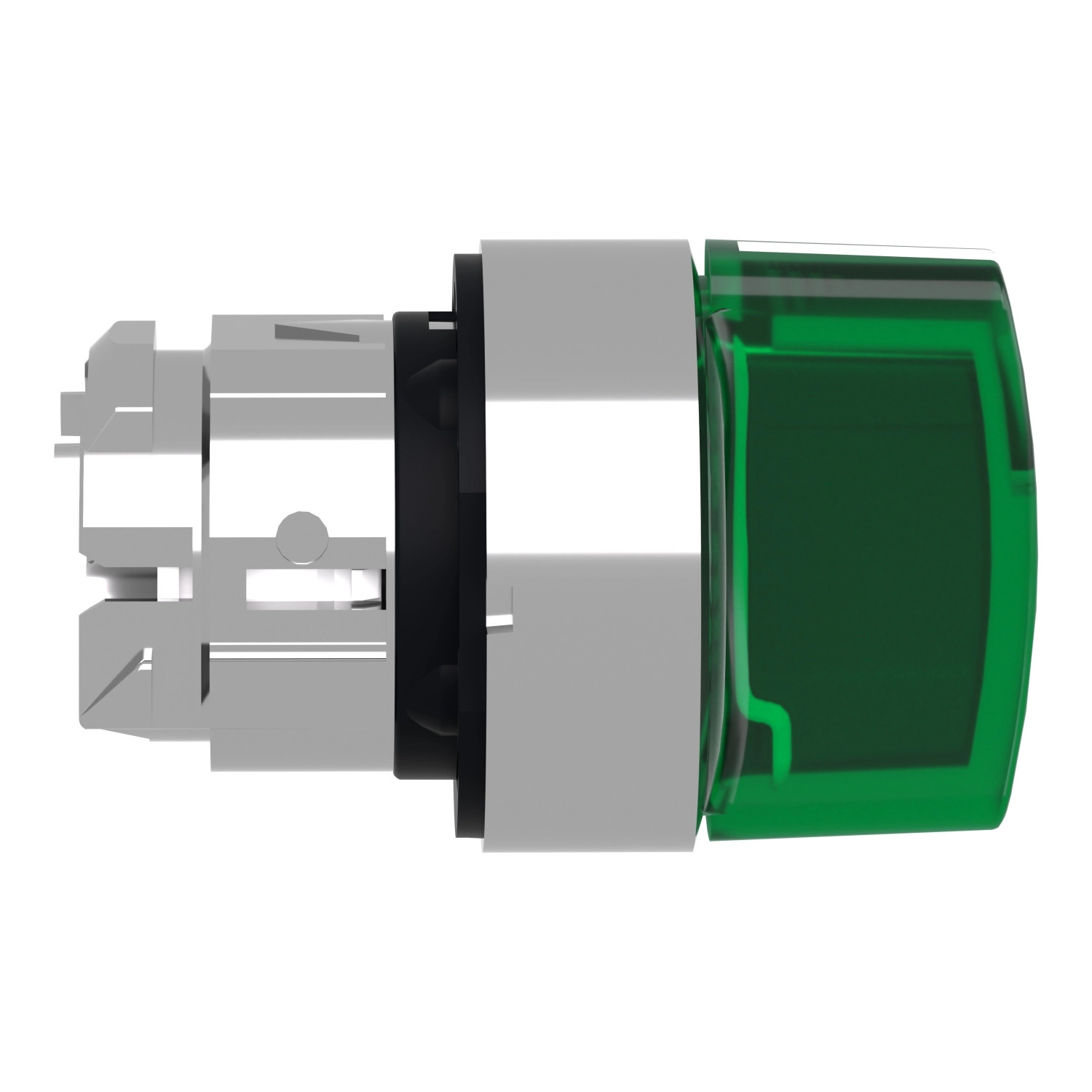

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1733 jelzésű választókapcsoló feje egy professzionális ipari vezérlőelem, amely tökéletesen illeszkedik az automatizálási és vezérlési rendszerekhez. Ez a 22 mm átmérőjű, zöld színű, világítható választókapcsoló három pozíciós működéssel és balról középre automatikus visszatéréssel rendelkezik, ami különösen hasznos olyan alkalmazásokban, ahol a pillanatnyi kapcsolás és a biztonságos alaphelyzetbe való visszatérés követelmény.
A ZB4BK1733 választókapcsoló fej króm bevonatú fém kerettel készül, ami nemcsak elegáns megjelenést biztosít, hanem rendkívüli tartósságot is. A kerek kialakítású kapcsolófej kompatibilis az univerzális LED blokkokkal, így a kapcsolási állapot vizuálisan is jól követhető. A termék standard fogantyúval rendelkezik, ami ergonomikus kezelést biztosít a felhasználók számára. A három pozíció (+/- 45°) lehetővé teszi a különböző vezérlési funkciók egyszerű megvalósítását.
A műszaki specifikációkat tekintve a ZB4BK1733 kapcsolófej kiemelkedik tartósságával és ellenállóképességével. A mechanikai élettartama eléri az 500 000 kapcsolási ciklust, ami hosszú távú, megbízható működést garantál. A termék kivételes védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K védettségi fokozatoknak megfelelően, valamint NEMA 13 és NEMA 4X besorolással. Ez alkalmassá teszi a kapcsolót olyan környezetben való használatra, ahol magas nyomású mosás (7000000 Pa 55 °C-on, 0,1 m távolságból) vagy egyéb nehéz körülmények fordulnak elő. Az IK04 mechanikai ütésállósági fokozat tovább növeli a termék megbízhatóságát.
A ZB4BK1733 működési hőmérséklet-tartománya -40°C és +70°C között van, ami lehetővé teszi a szélsőséges környezeti feltételek közötti alkalmazást is. A kapcsolófej többféle elektromos összeállításban használható: az M3 kód akár 4 érintkező használatát teszi lehetővé elöl szerelt egységes blokkokkal és integrált LED-del, az M6 kód max. 2 érintkező használatát biztosítja elöl szerelt egységes blokkokkal, integrált LED-del és transzformátorral, az M10 kód pedig max. 2 érintkező használatát teszi lehetővé elöl szerelt egyes blokkokkal és integrált LED-del. Az M4 kód szerint a kapcsoló akár 4 érintkezőt is támogathat egyes és dupla blokkok használatával elöl szerelve, integrált LED-del.
A Schneider Electric ZB4BK1733 választókapcsoló feje számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-5-5, IEC 60947-5-4, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1 és CSA C22.2 No 14 előírásait. A termék rendelkezik BV, CSA, DNV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal, ami biztosítja a globális megfelelőséget és alkalmazhatóságot. Az első osztályú túlfeszültség-kategória (IEC 60536 szerint) és a kiváló rezgésállóság (5 gn 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és ütésállóság (30 gn 18 ms-ig vagy 50 gn 11 ms-ig félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint) tovább növelik a termék megbízhatóságát még a legigényesebb ipari környezetekben is.
Schneider Electric Harmony XB4 - ZB4BK1733 -fém világító választókapcsoló fej, Ø22, 3 állású, zöld, balról középre visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Vezérlőegység fej alakja: Kerek
Működtető típusa: Balról középre rugós visszatérésű
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Zöld
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3 <4 érintkezőhöz egyes blokkokkal elöl szerelve integrált LED-del
M6 <2 érintkezőhöz egyes blokkokkal elöl szerelve integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkokkal elöl szerelve integrált LED-del
M4 <4 érintkezőhöz egyes és dupla blokkokkal elöl szerelve integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-5
IEC 60947-5-4
IEC 60947-1
UL 508
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds hajózási nyilvántartása)
UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
