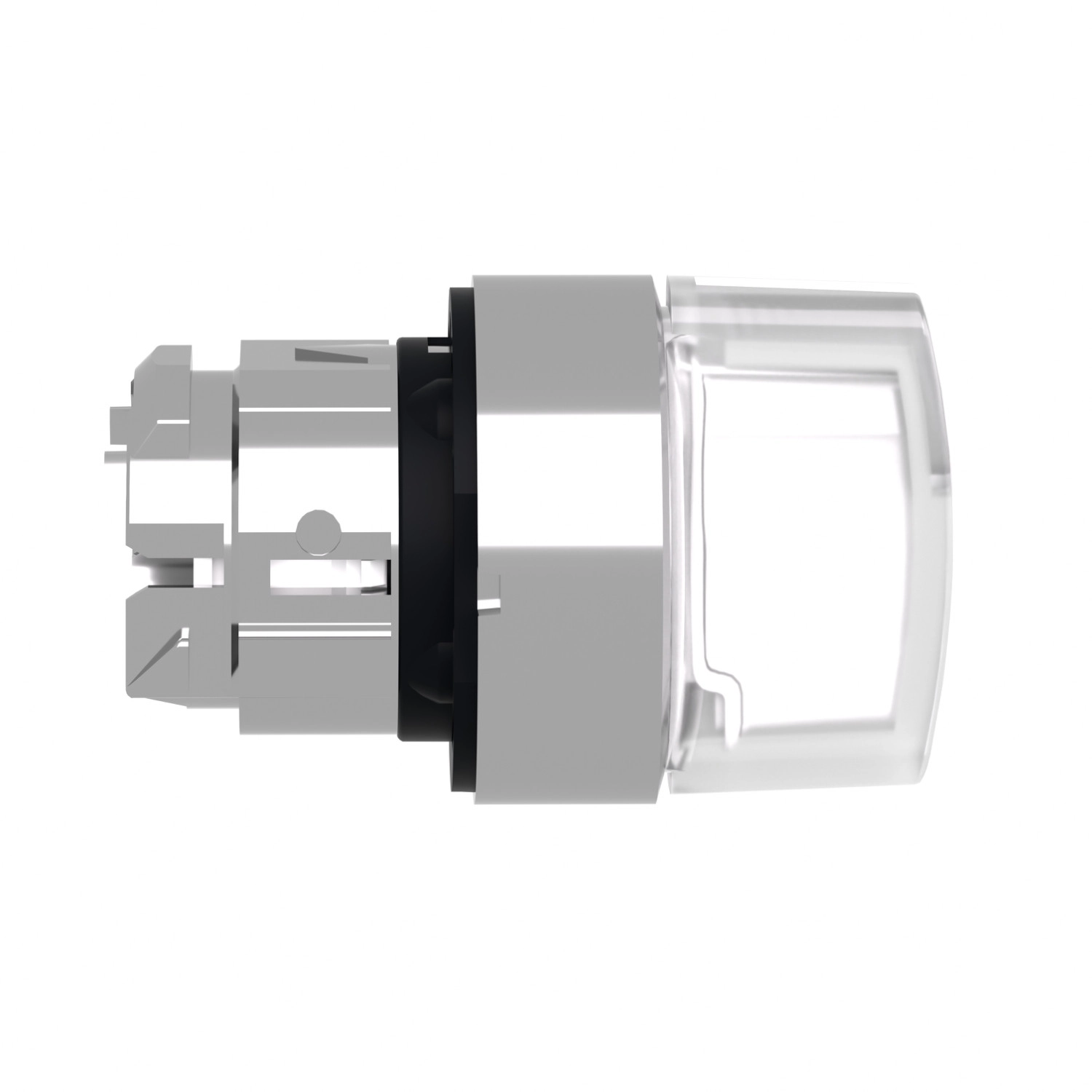

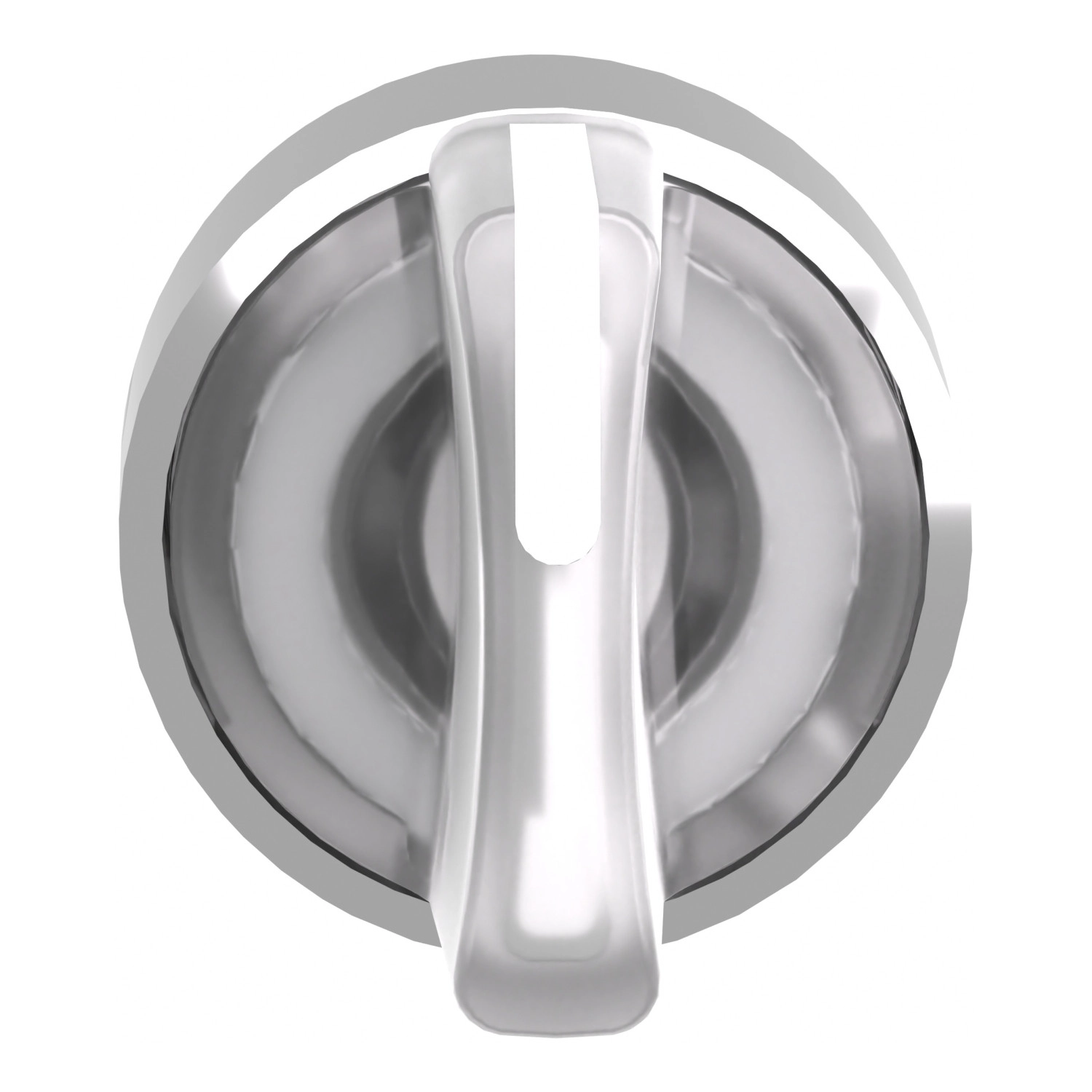

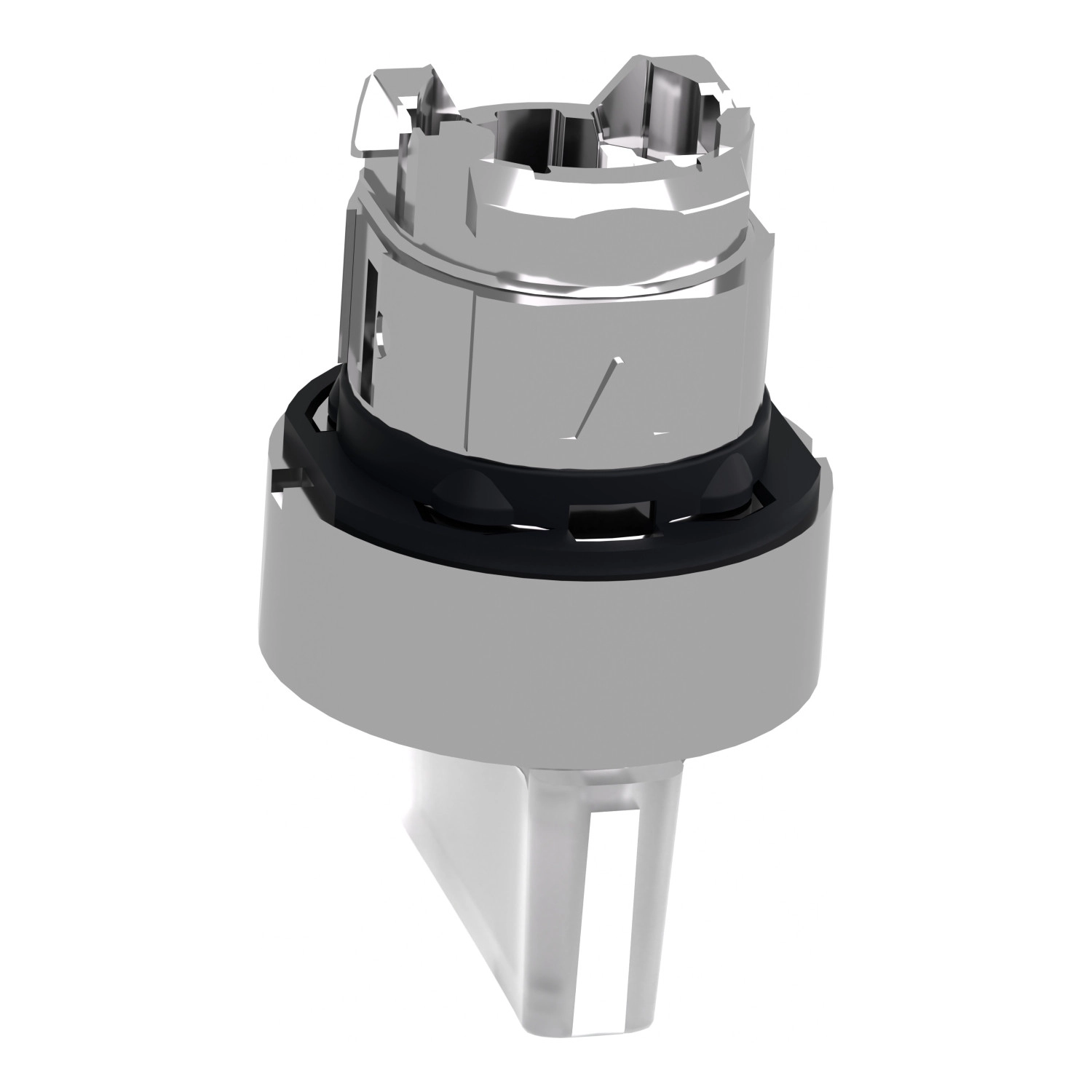

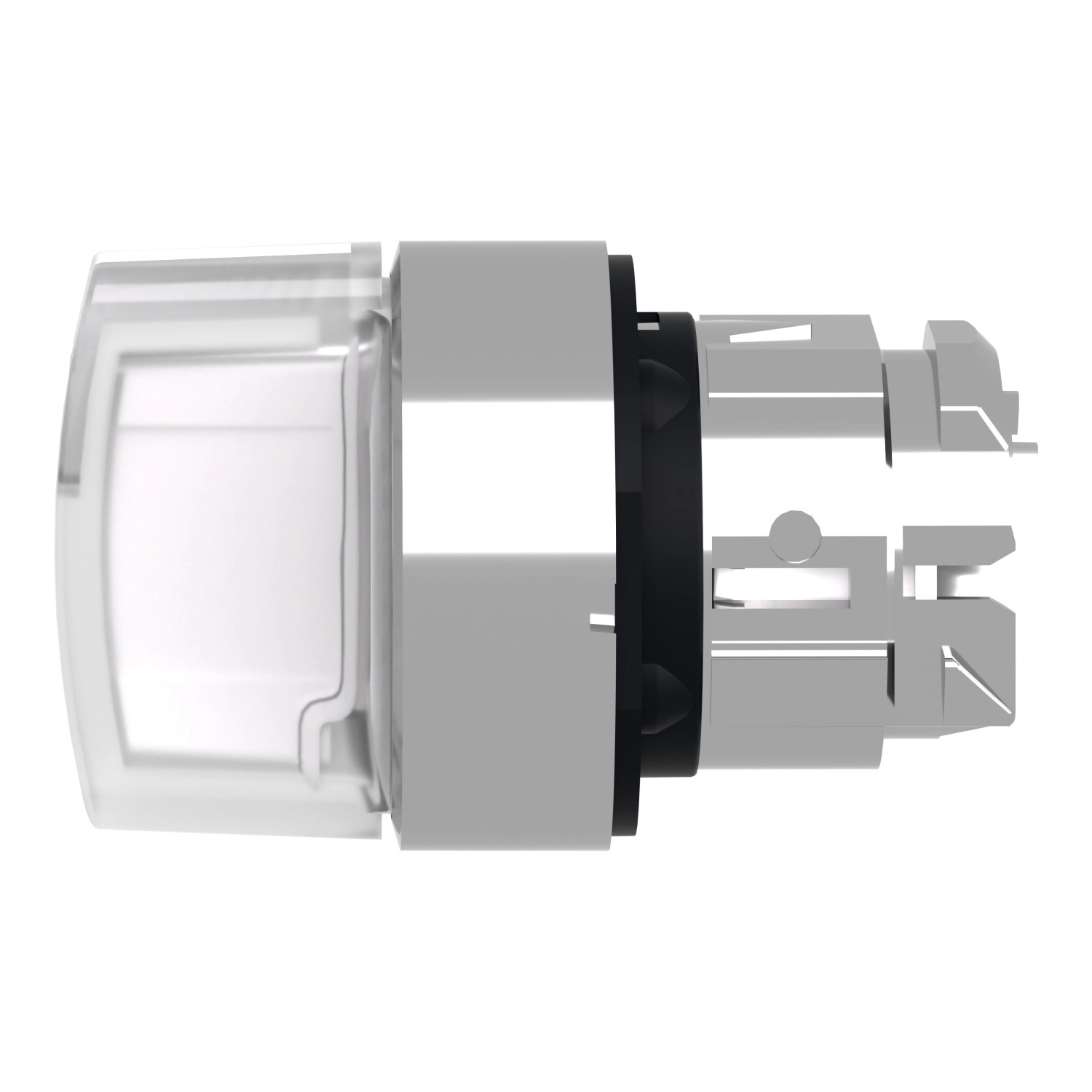

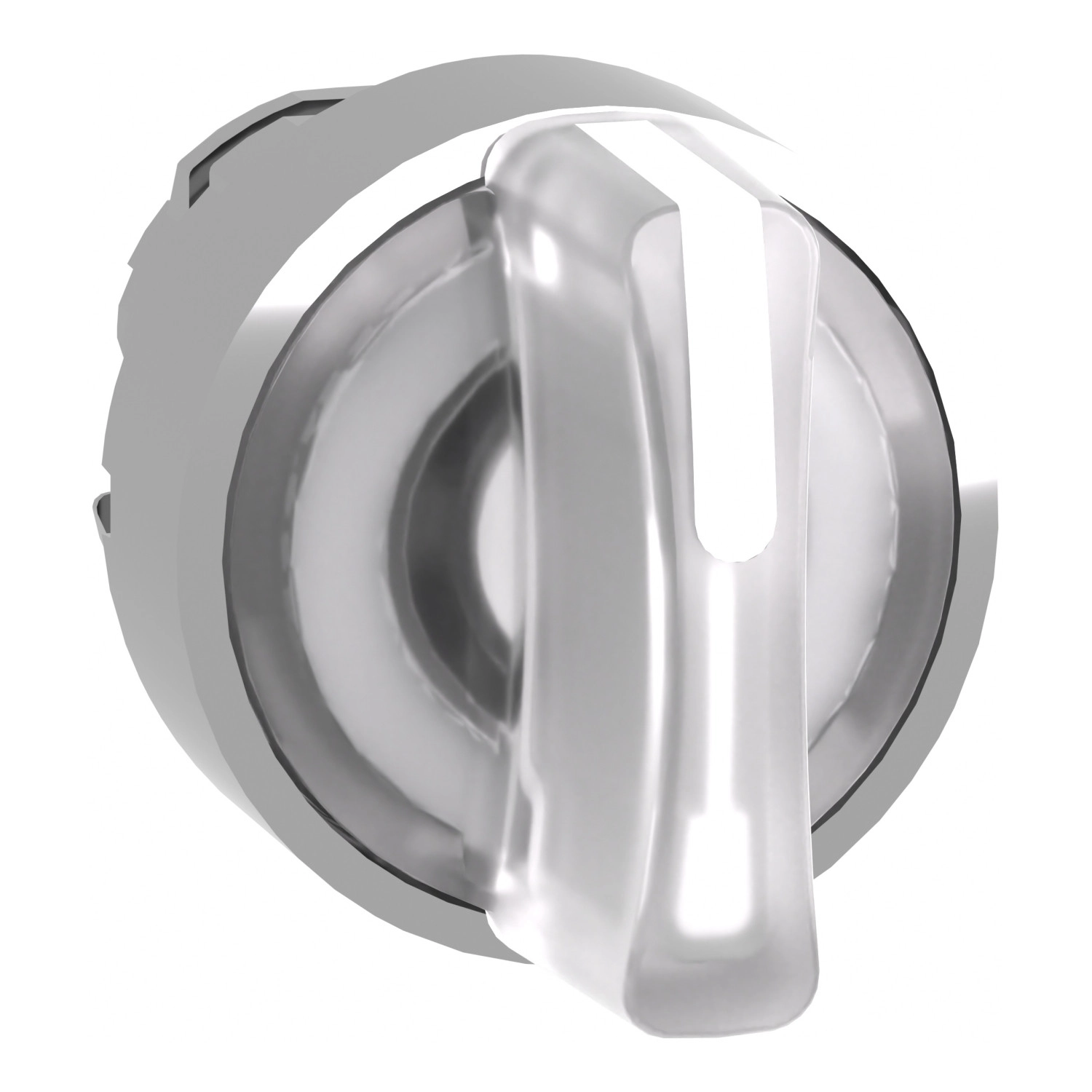

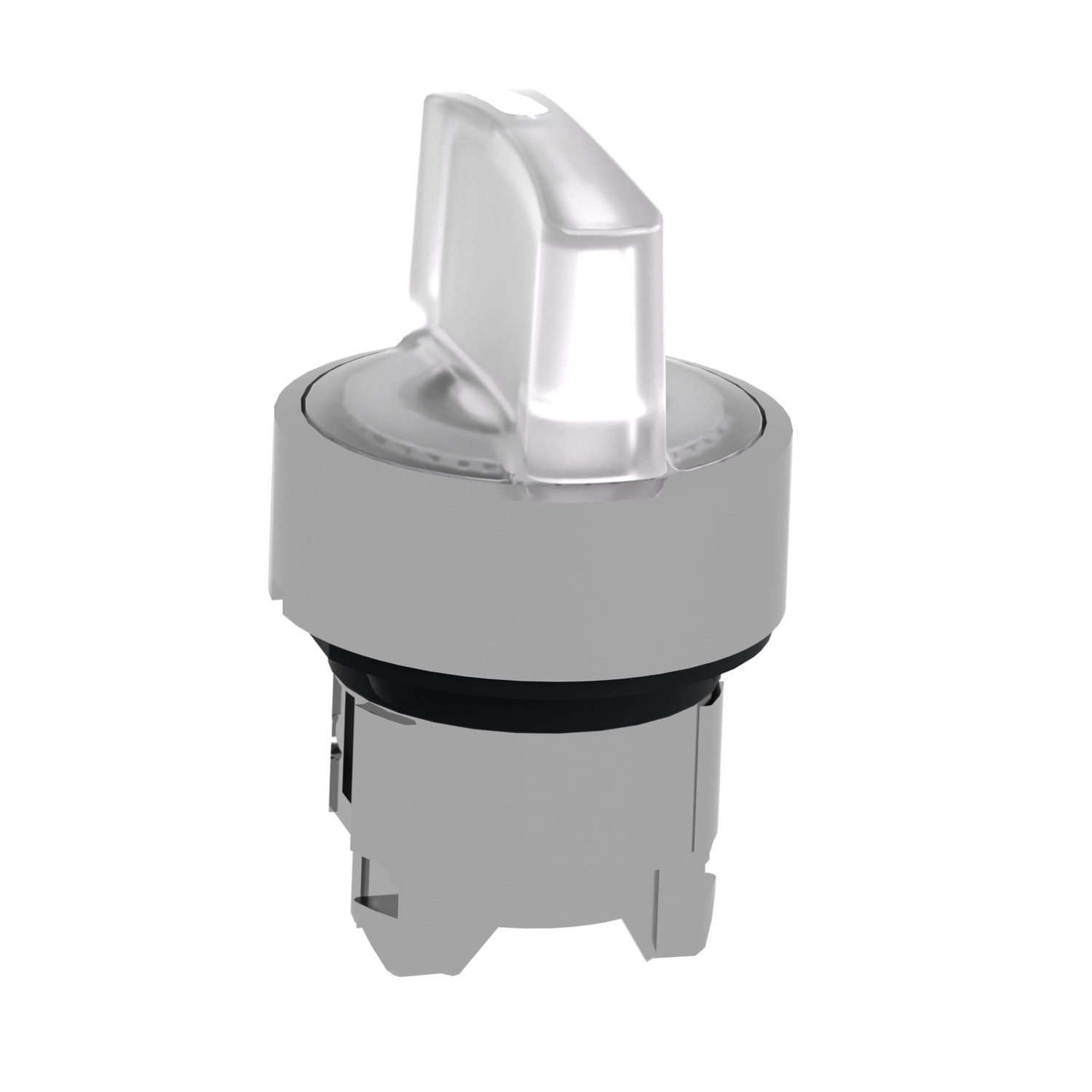

A Schneider Electric Harmony XB4 sorozatú ZB4BK1713 világítható választókapcsoló fej egy kiváló minőségű, ipari környezetbe tervezett vezérlőelem, amely egyesíti a funkcionalitást, a tartósságot és az esztétikumot. Ez a prémium minőségű termék a Harmony XB4 termékcsalád része, amely a Schneider Electric megbízható és hosszú élettartamú vezérlőeszközeinek kiemelkedő szériája.
A ZB4BK1713 választókapcsoló fej krómozott fém kivitelben készül, ami elegáns megjelenést és kiemelkedő tartósságot biztosít. A fehér standard markolatú kezelőelem három pozícióban állítható, +/- 45°-os szögben. A termék különlegessége a balról középre visszatérő rugós működtetés, amely bizonyos alkalmazásoknál elengedhetetlen funkció. A kapcsolófejet univerzális LED-es megvilágítással látták el, amely világos és jól látható visszajelzést biztosít a kezelő számára még gyenge fényviszonyok között is. A ZB4BK1713 22,5 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb kapcsolószekrénnyel és vezérlőpulttal.
Ezt a választókapcsoló fejet extrém ipari környezetbe tervezték, amit a kiemelkedő műszaki paraméterek is bizonyítanak. A termék IP66, IP67, IP69 és IP69K védettségi fokozatokkal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X előírásoknak is. Ez a magas szintű védettség biztosítja, hogy a kapcsoló tökéletesen ellenálljon a pornak, víznek, és akár nagy nyomású vízsugárnak is (7000000 Pa nyomásig 55°C-on, 0,1 m távolságból). Az IK04 ütésállósági fokozat az IEC 50102 szabvány szerint garantálja a mechanikai behatásokkal szembeni ellenállóképességet. A termék mechanikai élettartama rendkívüli, akár 500000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít.
A ZB4BK1713 választókapcsoló fej szélsőséges környezeti feltételek között is megbízhatóan működik. Az eszköz -40°C és +70°C közötti hőmérséklettartományban használható és tárolható, valamint kiváló rezgésállóságot (5 gn, 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és ütésállóságot (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint) mutat. A TH védőkezelés további védelmet nyújt a környezeti hatásokkal szemben.
A termék elektrikus összeállítási kódjai (M3, M6, M10, M4) különböző kapcsoló konfigurációkat tesznek lehetővé, legfeljebb 4 érintkezővel, egyes és kettős blokkok használatával, integrált LED-del és transzformátorral vagy anélkül, az alkalmazási igényeknek megfelelően. A ZB4BK1713 számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1 és JIS C8201-1 előírásainak, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, így világszerte alkalmazható különböző ipari környezetekben.
Schneider Electric Harmony XB4 - ZB4BK1713 -fém világító választókapcsoló fej, Ø22, 3 állású, fehér, balról középre visszatérő műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid készüléknév: ZB4
Keretanyag: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Balról középre rugós visszatérésű
Működtető profilja: Fehér standard markolat
Működtető pozíció információk: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Fehér
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összeállítási kód: M3 <4 érintkezőhöz egyes blokkokkal, frontszerelésben integrált LED-del
M6 <2 érintkezőhöz egyes blokkokkal, frontszerelésben integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkokkal, frontszerelésben integrált LED-del
M4 <4 érintkezőhöz egyes és dupla blokkokkal, frontszerelésben integrált LED-del
Készülék bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
