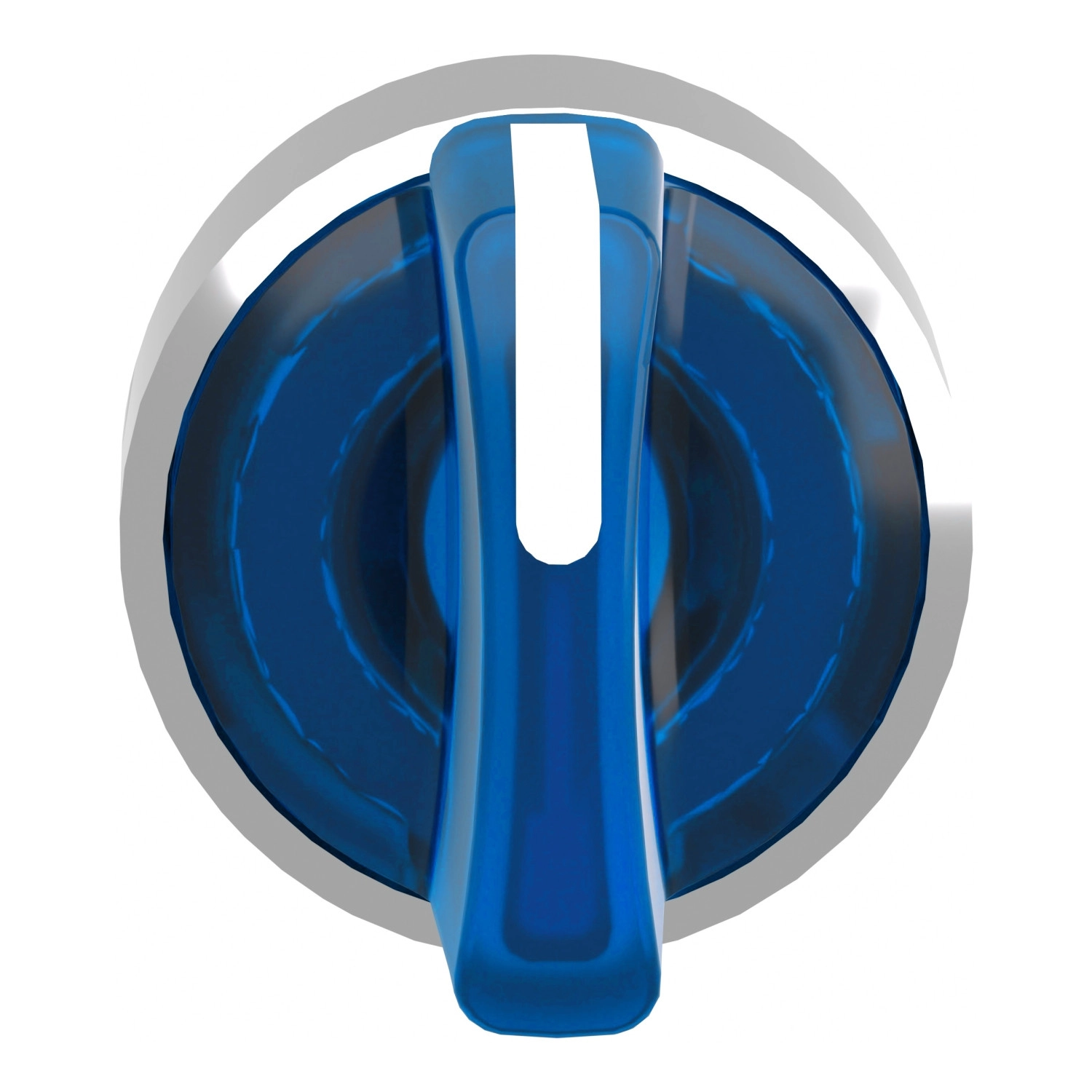

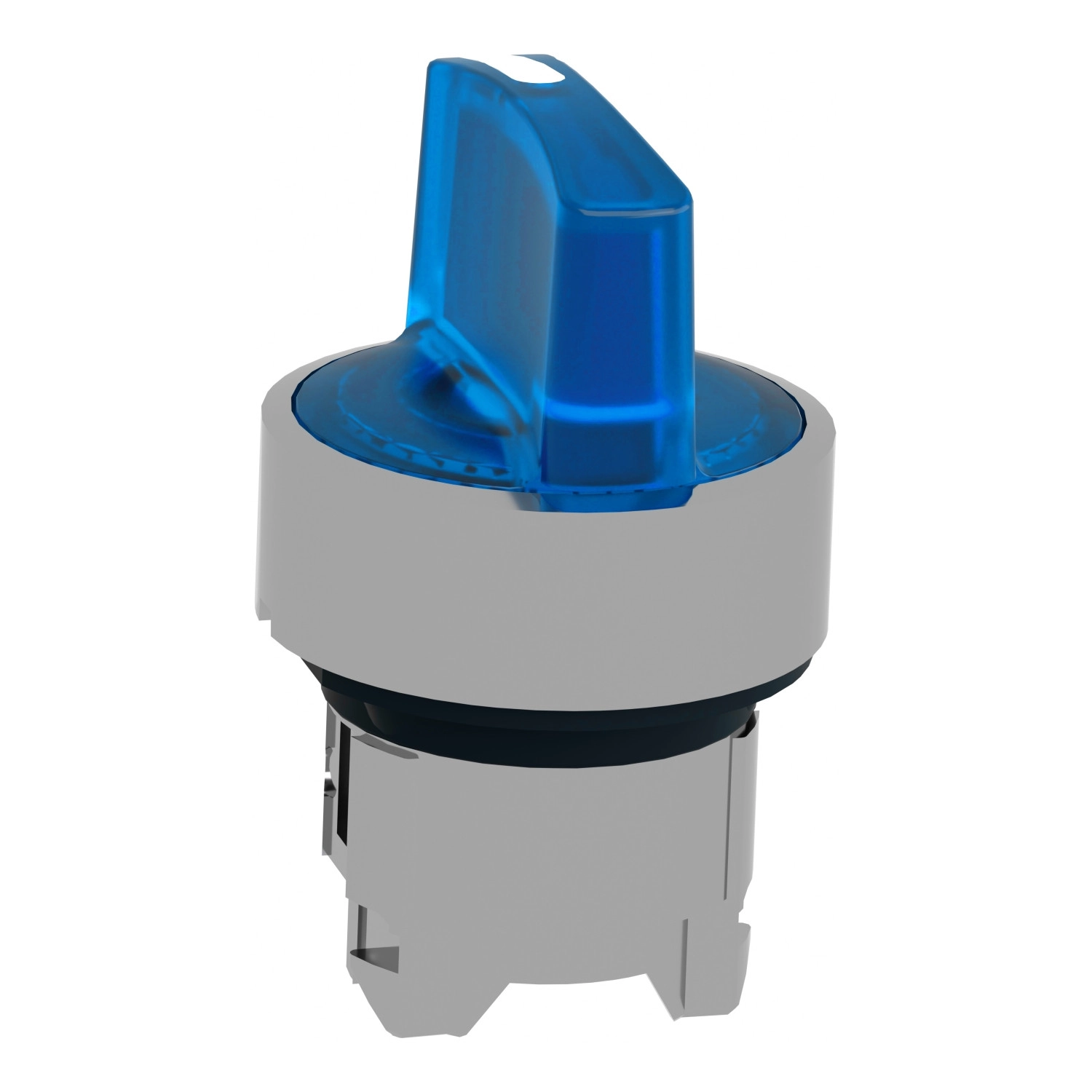

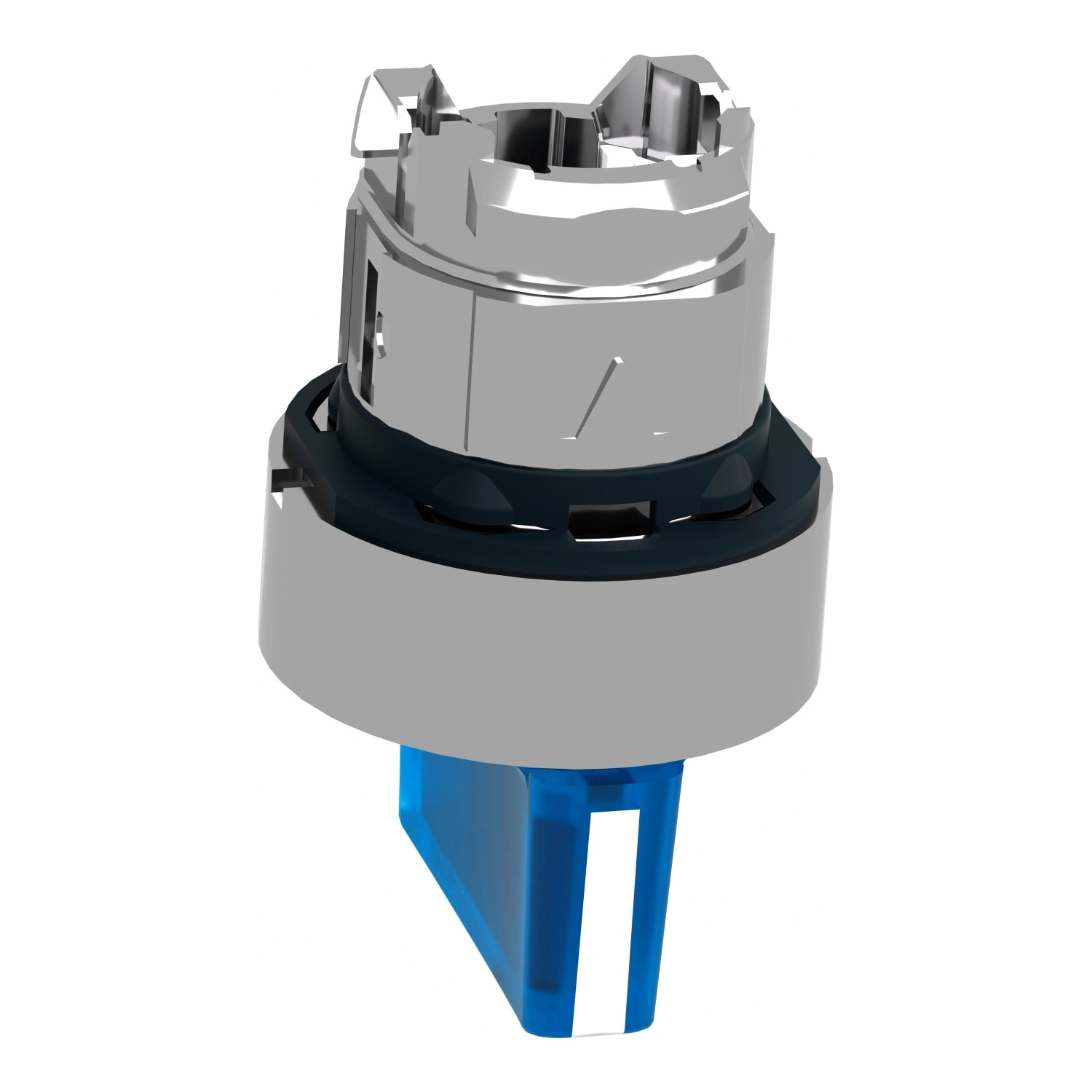

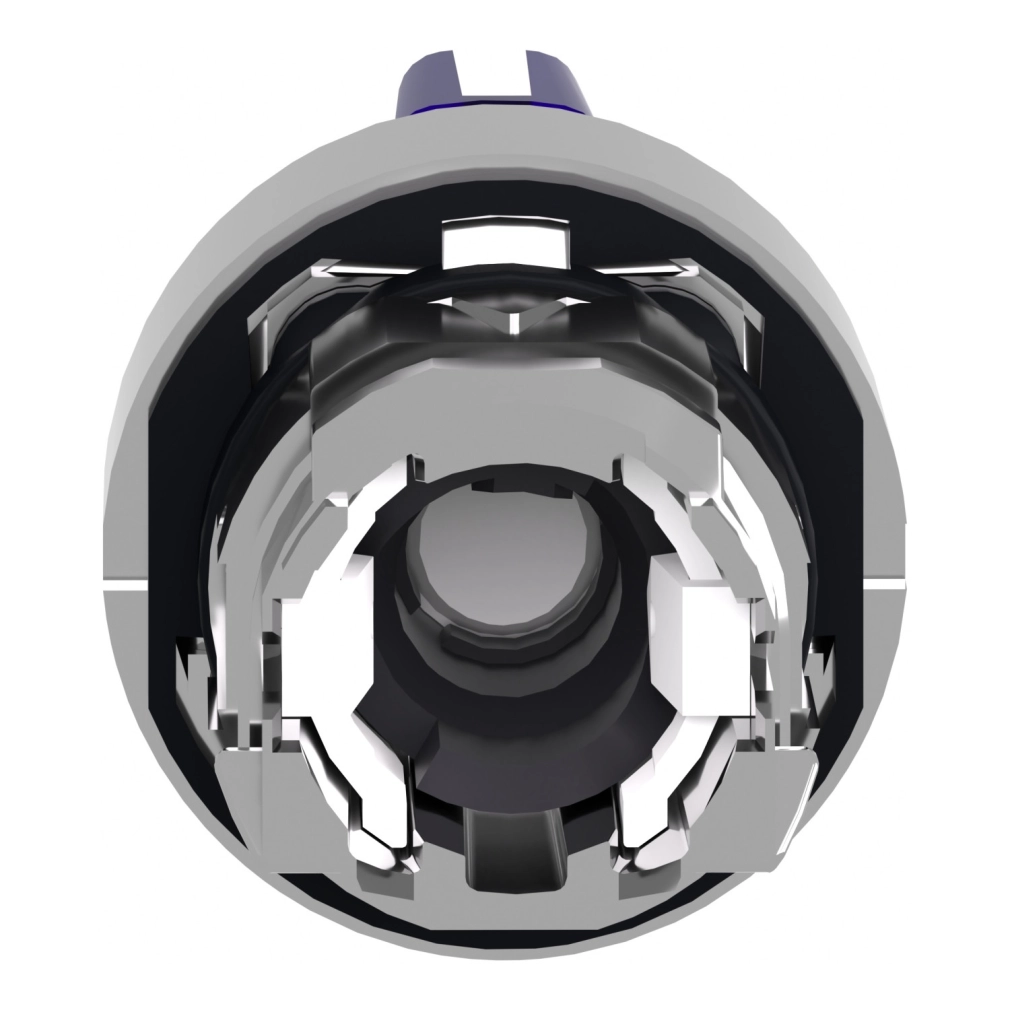

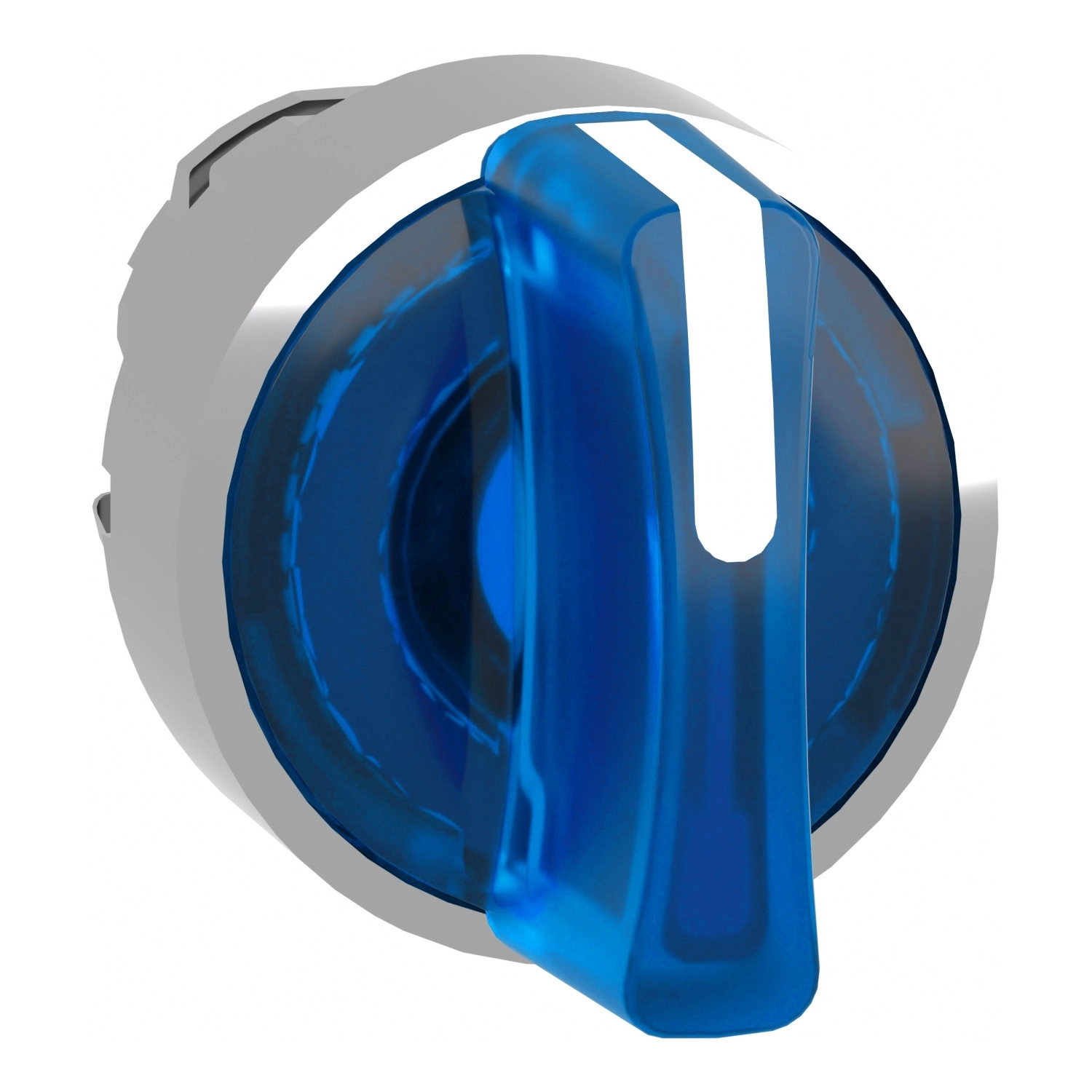

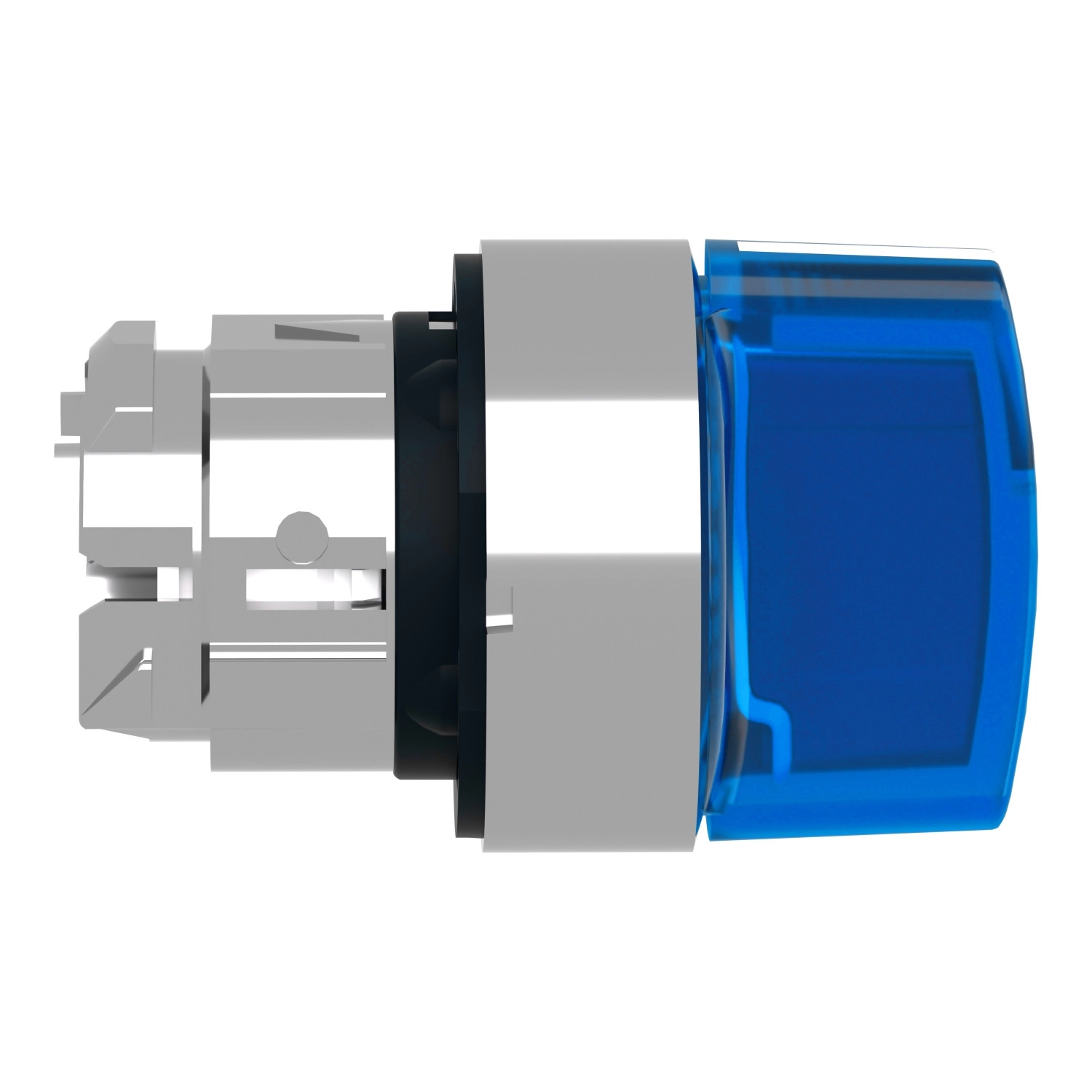

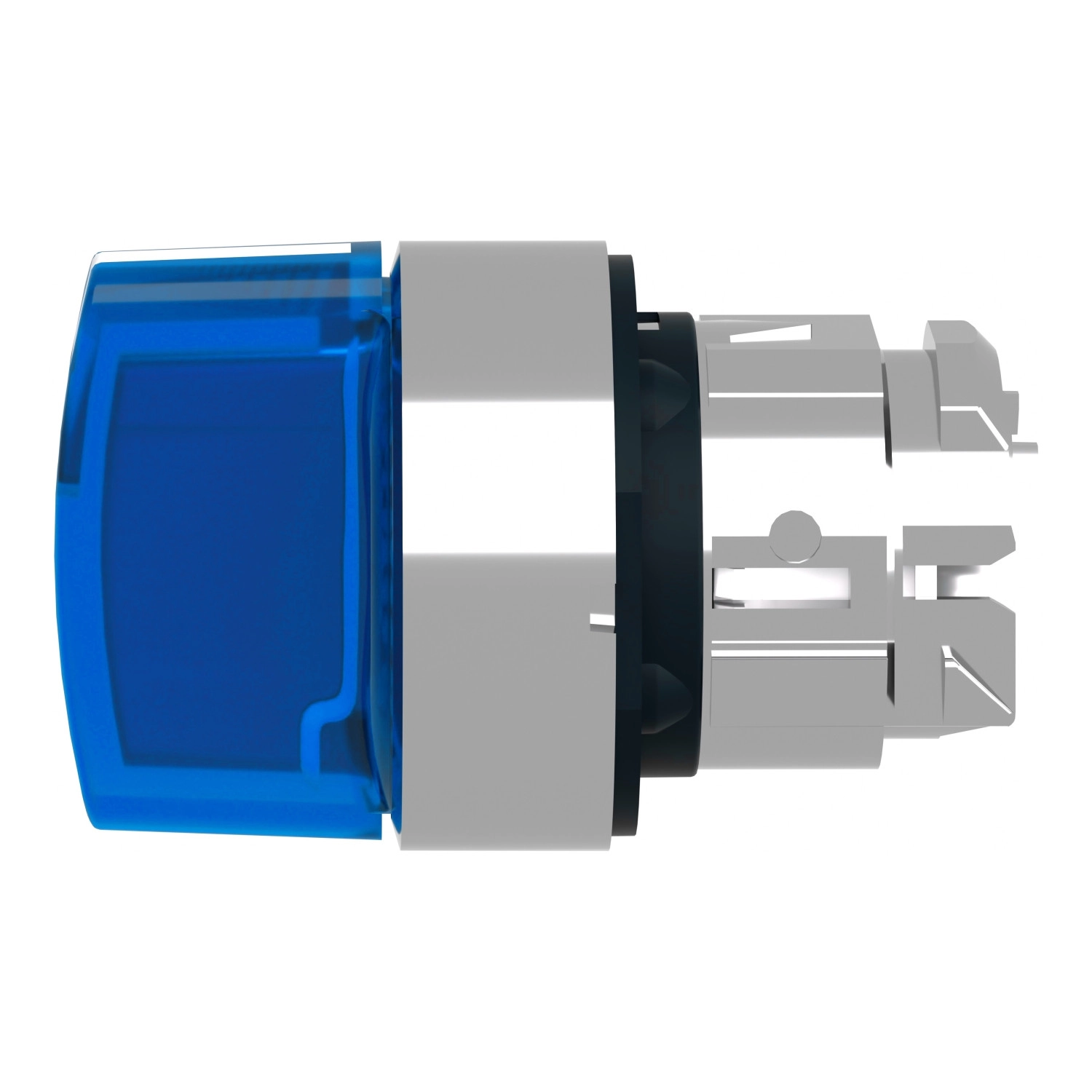

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1563 típusjelzésű fém világító választókapcsoló feje egy rendkívül robusztus, ipari alkalmazásokra tervezett vezérlőegység, amely tökéletes választás kapcsolószekrények, gépek és automatizált rendszerek működtetéséhez. Ez a króm bevonatú fém, kék fogantyús kapcsolófej a Harmony széria prémium minőségét képviseli, amelyet kifejezetten a legigényesebb ipari környezetekhez fejlesztettek ki.
A ZB4BK1563 egy univerzális LED-del ellátott, 3 állású kapcsolófej, amely ±45°-os pozíciókat kínál, középre visszatérő rugós funkcióval. A 22,5 mm-es szabványos szerelőnyílásba illeszkedő eszköz rendkívüli tartóssággal büszkélkedhet, amit jól mutat az 500.000 ciklusos mechanikai élettartama. A kapcsolófej kiváló ellenállóképességgel rendelkezik a külső környezeti hatásokkal szemben, 7000000 Pa nyomású magasnyomású mosással szemben is védett 55°C hőmérsékleten, 0,1 méteres távolságból. Ez a tulajdonsága különösen hasznos olyan iparágakban, ahol a rendszeres, alapos tisztítás elengedhetetlen.
A kék színű standard fogantyúval ellátott ZB4BK1563 fejhez különböző elektromos összeállítások csatlakoztathatók, például M3 kód legfeljebb 4 érintkezőhöz integrált LED-del; M6 kód legfeljebb 2 érintkezőhöz integrált LED-del és transzformátorral; vagy M10 kód legfeljebb 2 érintkezőhöz integrált LED-del. Az M4 kód használatával egyes és dupla blokkokkal együtt legfeljebb 4 érintkezőt lehet beépíteni. A Schneider fontosnak tartja kiemelni, hogy a termék megjelenésében változás lehet, de ez nem befolyásolja a működését és biztonságát, valamint így kompatibilis az univerzális LED blokkokkal.
A választókapcsoló fej műszaki adatai impozánsak: 29 mm x 29 mm x 43 mm-es CAD méretekkel rendelkezik. A komponens IP besorolása kiemelkedő, megfelel az IP66, IP67, IP69 és IP69K védettségi szinteknek az IEC 60529 szabvány szerint, ami teljes porállóságot és különböző irányú vízsugarak elleni védelmet biztosít. A NEMA besorolása NEMA 13 és NEMA 4X, az ütésállósági fokozata pedig IK04 az IEC 50102 szerint.
A termék -40°C és +70°C közötti hőmérséklettartományban használható és tárolható, ami rendkívüli sokoldalúságot biztosít szélsőséges környezeti feltételek között is. A ZB4BK1563 megfelel számos nemzetközi szabványnak, beleértve az UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5 és JIS C8201-1 előírásokat. Rendelkezik továbbá BV, CSA, DNV, LROS (Lloyds shipping registry) és UL tanúsítványokkal, ami bizonyítja a termék megbízhatóságát és minőségét nemzetközi szinten is. A rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BK1563 -fém világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid eszköznév: ZB4
Előlap anyaga: Króm bevonatú fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Kék standard fogantyú
Működtető pozíció információ: 3 állás ±45°
Sapka/működtető vagy lencse színe: Kék
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai tartósság: 500000 ciklus
Elektromos összeállítás kód: M3 legfeljebb 4 érintkezőhöz egyes blokkokkal első szerelésben integrált LED-del
M6 legfeljebb 2 érintkezőhöz egyes blokkokkal első szerelésben integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkezőhöz egyes blokkokkal első szerelésben integrált LED-del
M4 legfeljebb 4 érintkezőhöz egyes és dupla blokkokkal első szerelésben integrált LED-del
Eszköz prezentáció: Alapelem
Környezet
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70°C
Környezeti levegő hőmérséklete működéshez: -40...70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds hajózási nyilvántartás), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Magasnyomású mosással szembeni ellenállás
7000000 Pa 55°C-on, távolság: 0,1 m
