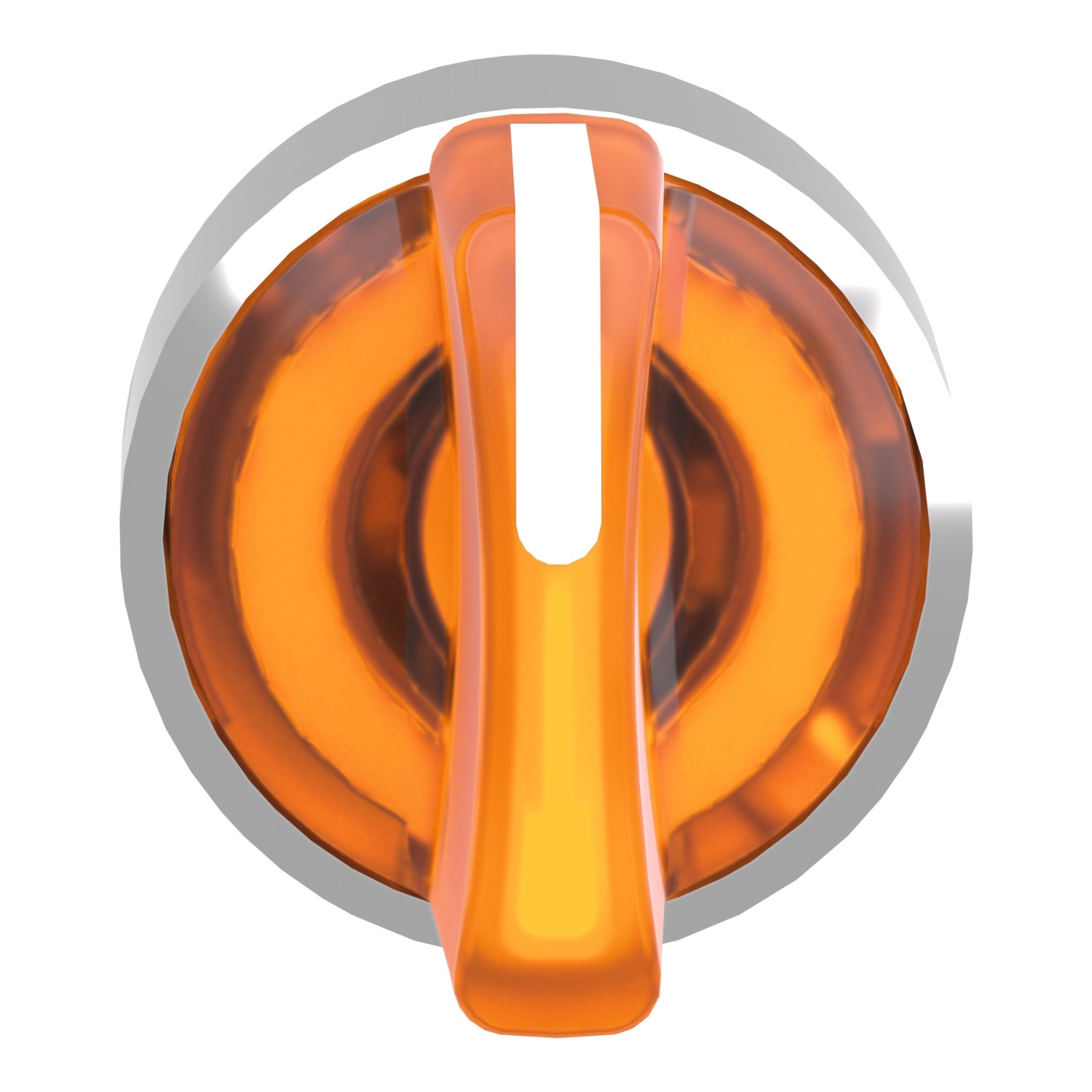

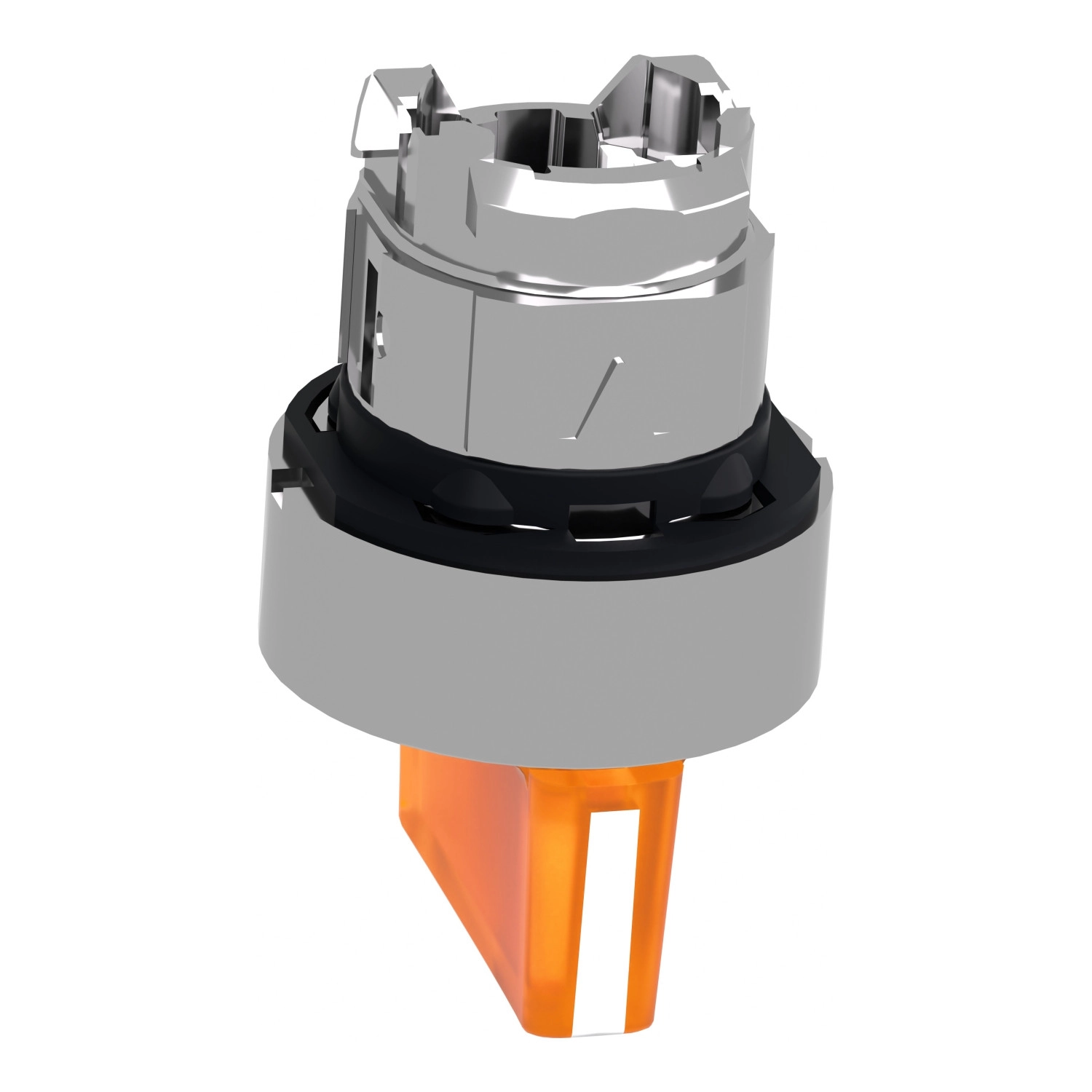

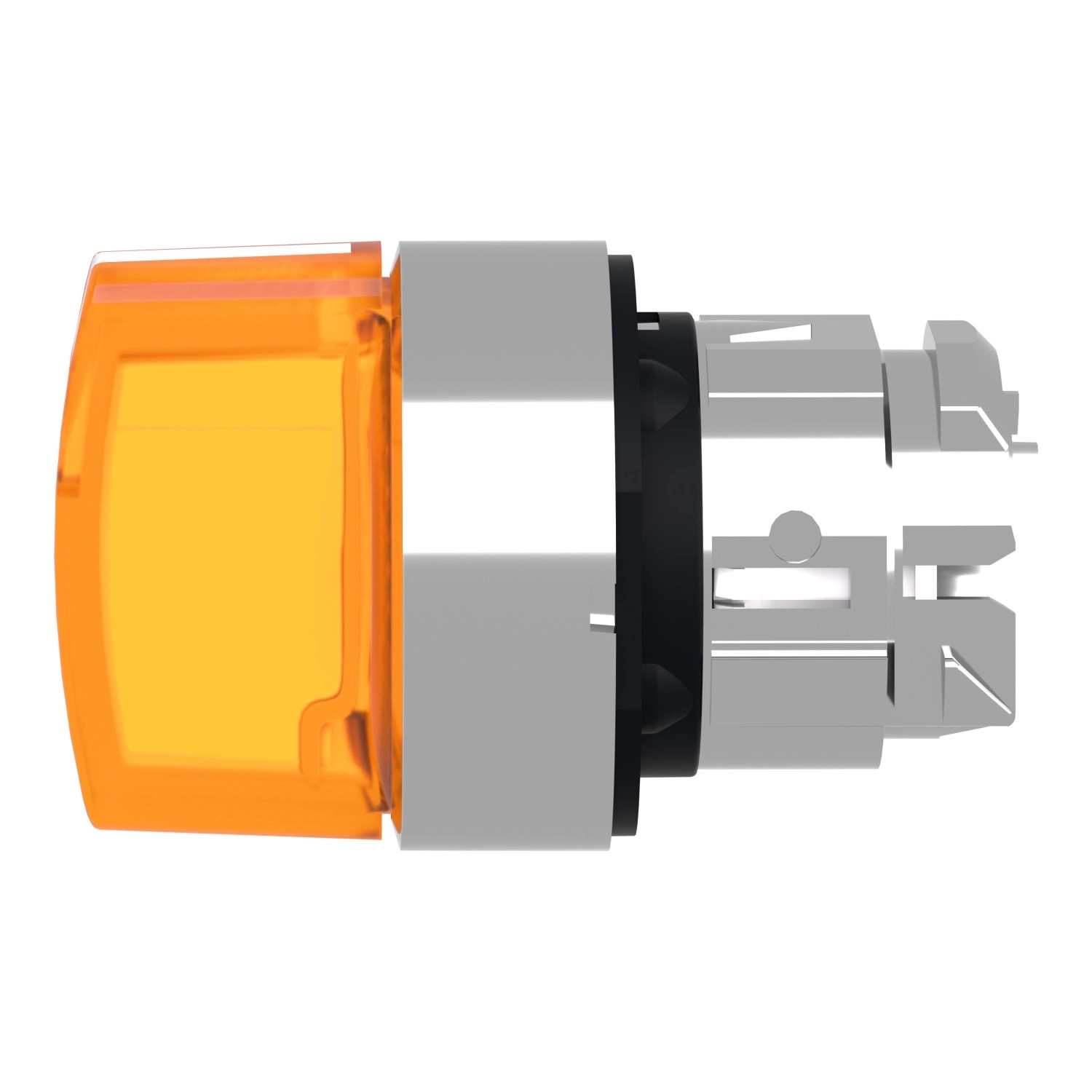

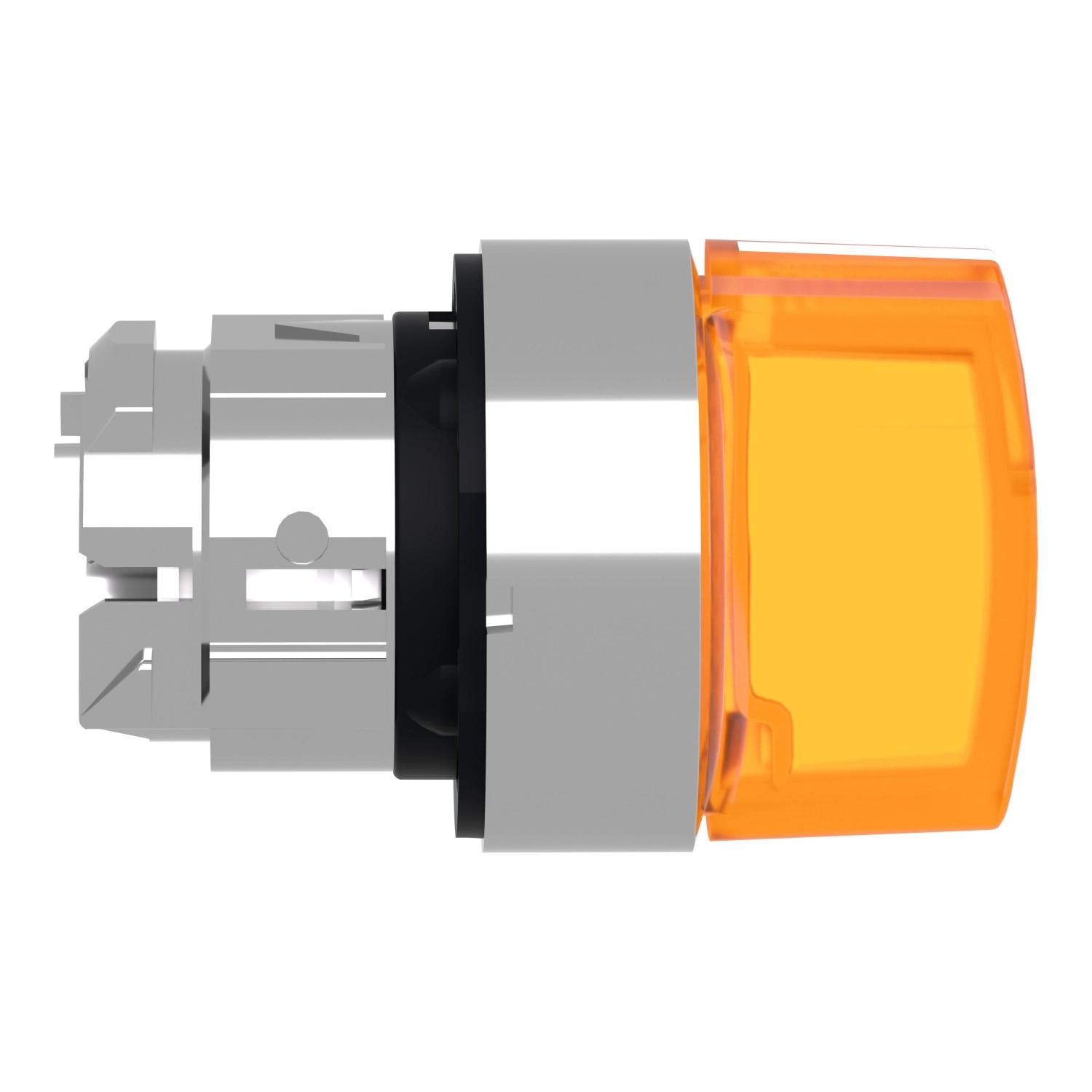

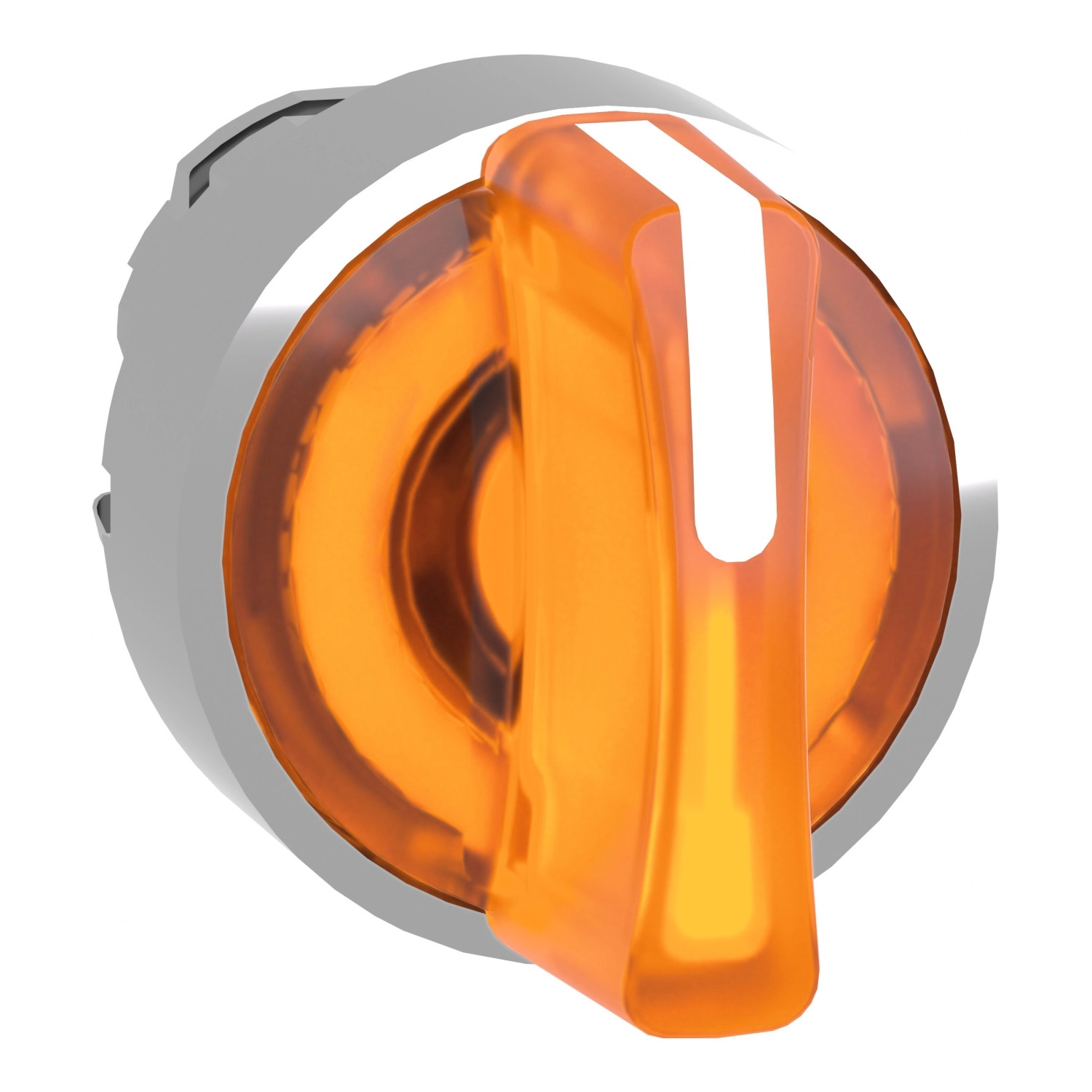

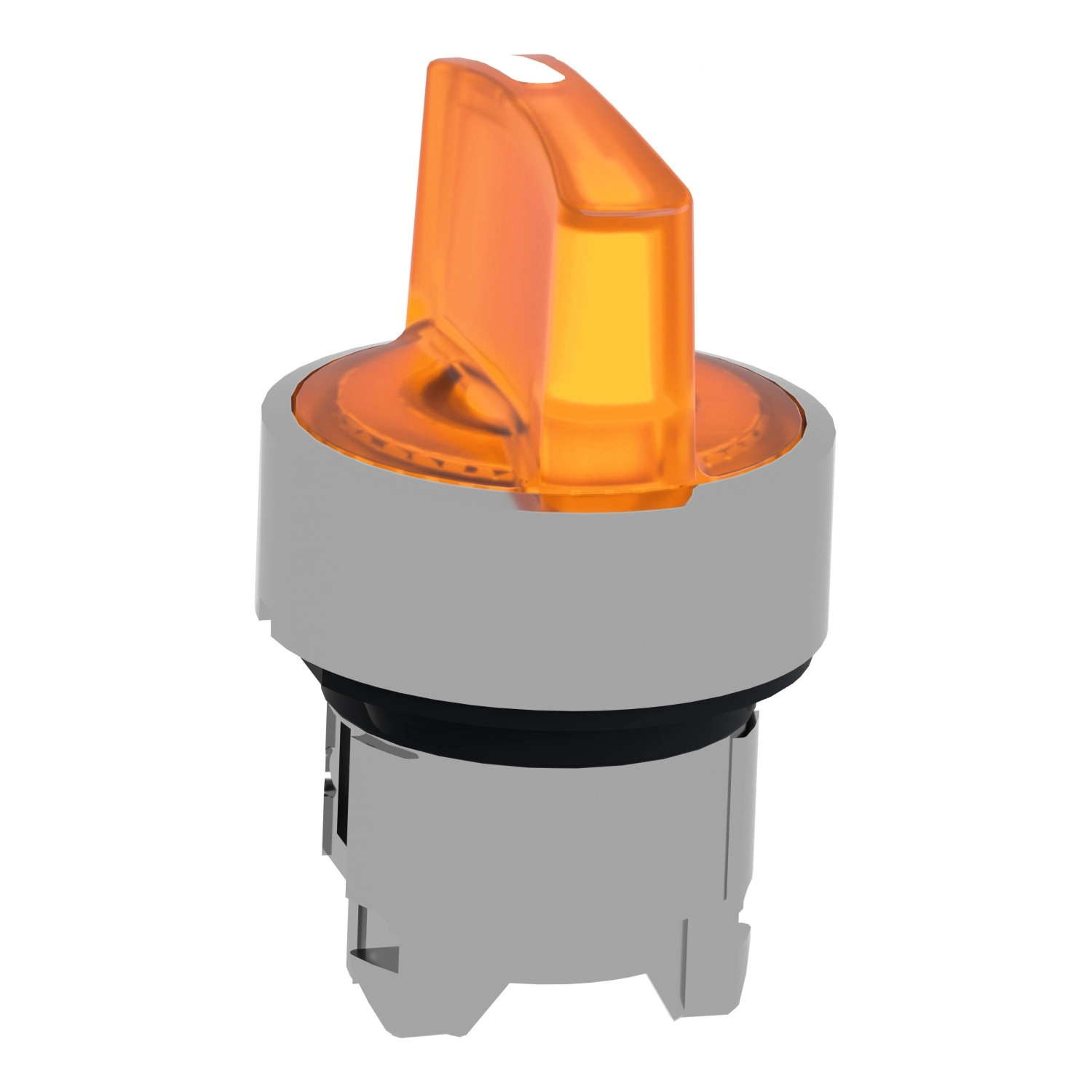

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BK1553 világító választókapcsoló fej egy kiváló minőségű, ipari környezetbe tervezett kapcsoló komponens, amely magas megbízhatóságot és tartósságot biztosít. Ez a króm bevonatú fémházas kivitel nem csupán esztétikus megjelenést kölcsönöz, hanem rendkívüli ellenálló képességet is biztosít a durva ipari környezetben előforduló igénybevételekkel szemben.
A ZB4BK1553 egy 3 pozíciós, középre visszatérő rugós működtetésű választókapcsoló fej, narancssárga standard fogantyúval. A kapcsoló pozíciói +/- 45°-ban állíthatók, és a termék integrált univerzális LED világítással rendelkezik, amely kiváló láthatóságot biztosít minden körülmények között. A termék kerek kialakítású jelzőegység fejjel készül, narancssárga színben, amely jól látható jelzést ad a kezelő számára. A Schneider Electric fontos üzenete, hogy a termék megjelenésében változás történhetett, de ez nem befolyásolja annak funkcionalitását és biztonságát, valamint kompatibilitását az univerzális LED blokkokkal.
A ZB4BK1553 választókapcsoló fej szabványos 22,5 mm-es átmérővel rendelkezik, ami lehetővé teszi a könnyű beépítést a legtöbb kapcsolópanelbe. A termék méretei kompaktak: 29 mm széles, 29 mm magas és 43 mm mély, ami lehetővé teszi a helytakarékos elhelyezést. Az alapelem IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, valamint NEMA 13 és NEMA 4X besorolással is bír, így kiválóan alkalmas nedves, poros vagy akár nagynyomású mosással tisztított környezetben történő alkalmazásra. A termék ellenáll akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból.
A mechanikai tartósság szempontjából a ZB4BK1553 500000 működési ciklust képes teljesíteni, ami rendkívüli élettartamot jelent még intenzív használat esetén is. Az IK04 ütésállósági fokozat (IEC 50102 szerint) további biztonságot nyújt. A termék -40...+70 °C közötti tárolási és üzemi hőmérséklet-tartományban használható, ami szélsőséges környezeti feltételek mellett is megbízható működést garantál. A rezgésállóság 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg az ütésállóság 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás mellett az IEC 60068-2-27 szabványnak megfelelően.
Az elektromos összetételi kód többféle bekötési lehetőséget kínál: M3 kód <4 érintkezőhöz egyes blokkok használatával előlapra szerelve integrált LED-del; M6 kód <2 érintkezőhöz egyes blokkok használatával előlapra szerelve integrált LED-del és transzformátorral; M10 kód <2 érintkezőhöz egyes blokkok használatával előlapra szerelve integrált LED-del; valamint M4 kód <4 érintkezőhöz egyes és dupla blokkok használatával előlapra szerelve integrált LED-del. Ez a sokoldalúság különböző vezérlési megoldásokhoz teszi alkalmassá a terméket. A ZB4BK1553 számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1 és más szabványokat, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal, így világszerte használható különböző alkalmazásokban.
Schneider Electric Harmony XB4 - ZB4BK1553 -fém világító választókapcsoló fej, Ø22, 3 állású, narancs, középre visszatérő műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fej típusa: Normál
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtetés típusa: Középre visszatérő rugós
Működtető profil: Narancssárga standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kupak/működtető vagy lencse színe: Narancssárga
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500000 ciklus
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetételi kód: M3 <4 érintkezőhöz egyes blokkok használatával előlapra szerelve integrált LED-del
M6 <2 érintkezőhöz egyes blokkok használatával előlapra szerelve integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkok használatával előlapra szerelve integrált LED-del
M4 <4 érintkezőhöz egyes és dupla blokkok használatával előlapra szerelve integrált LED-del
Eszköz prezentáció: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védelmi fokozat: NEMA 13
NEMA 4X
IK védelmi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-5, UL 508, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
