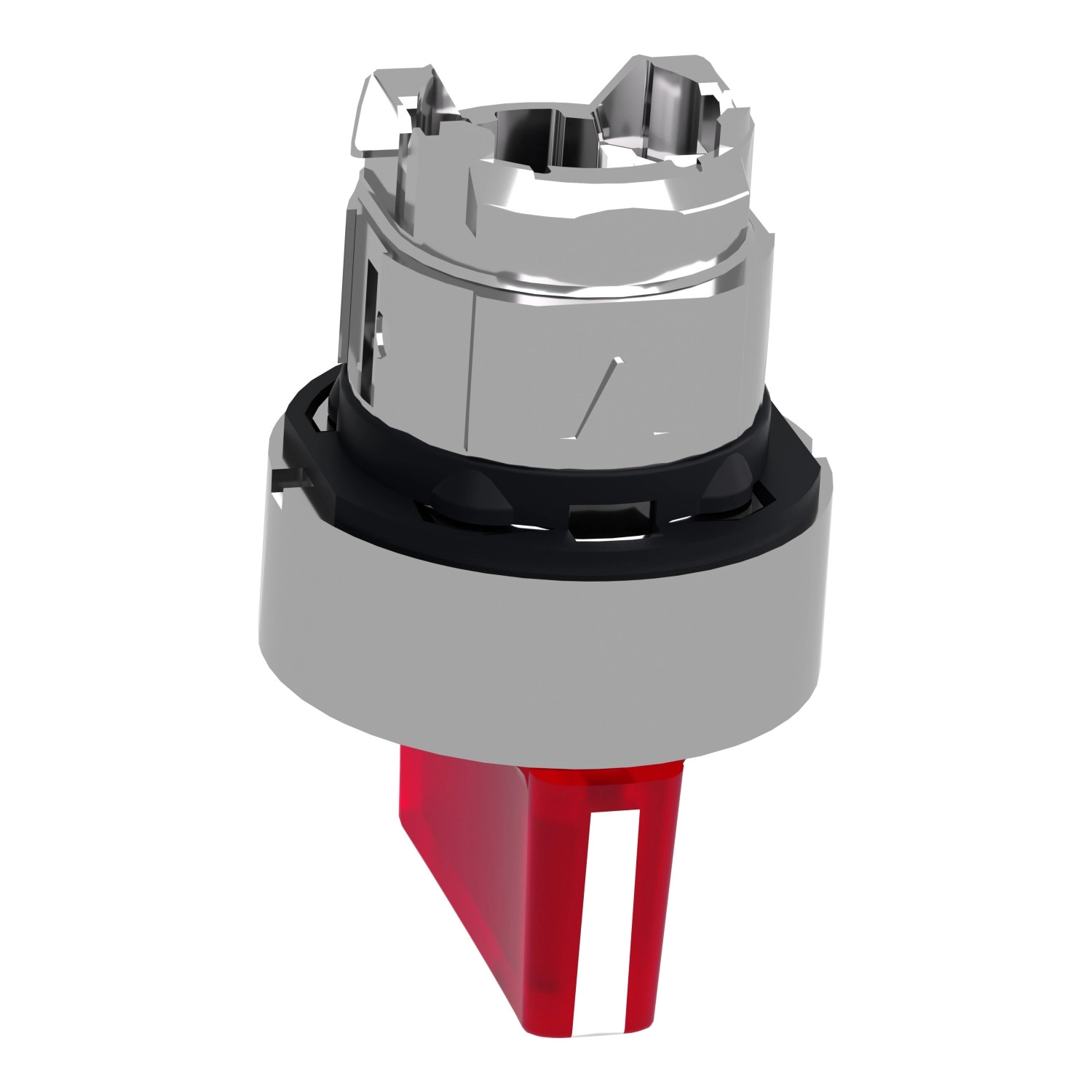

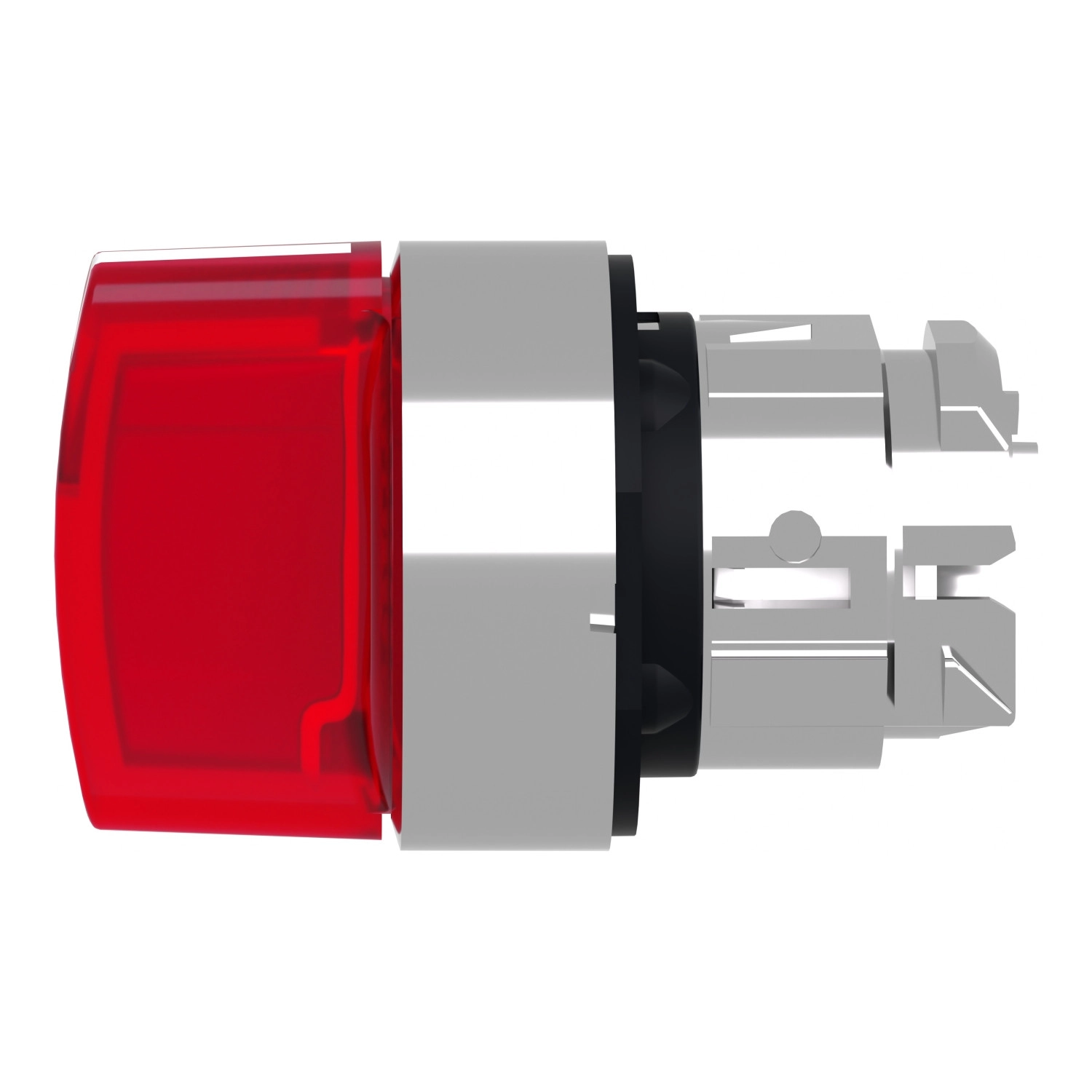

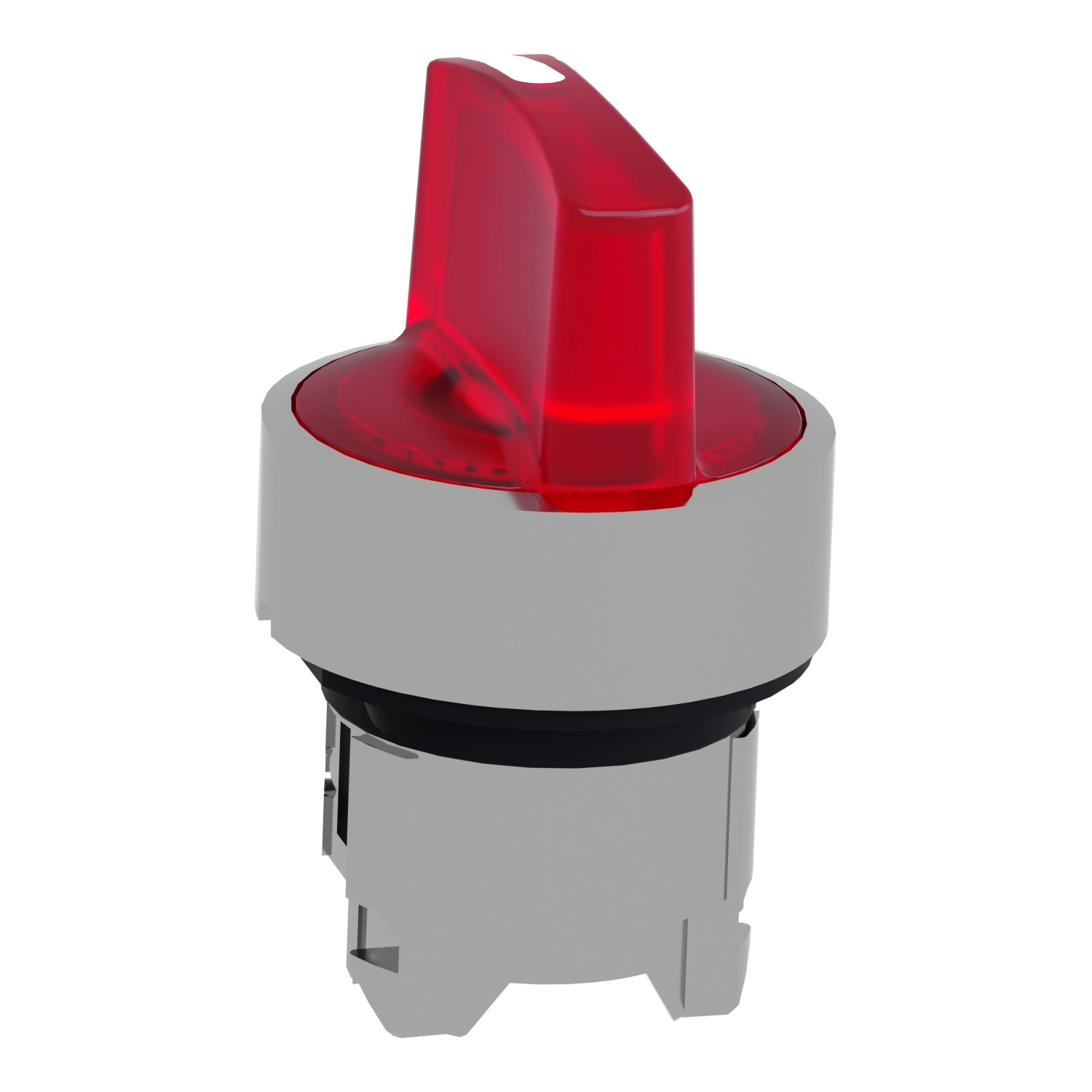

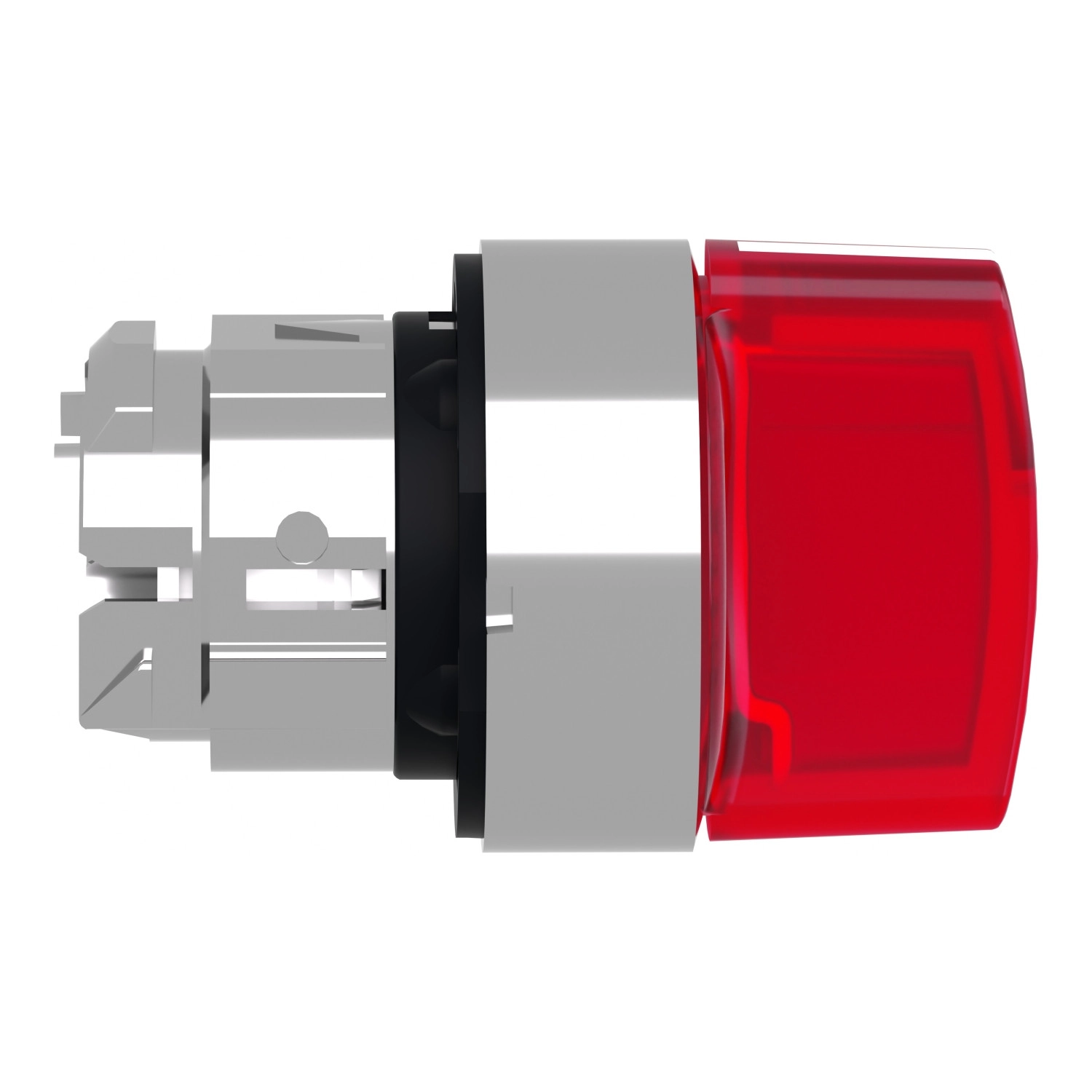

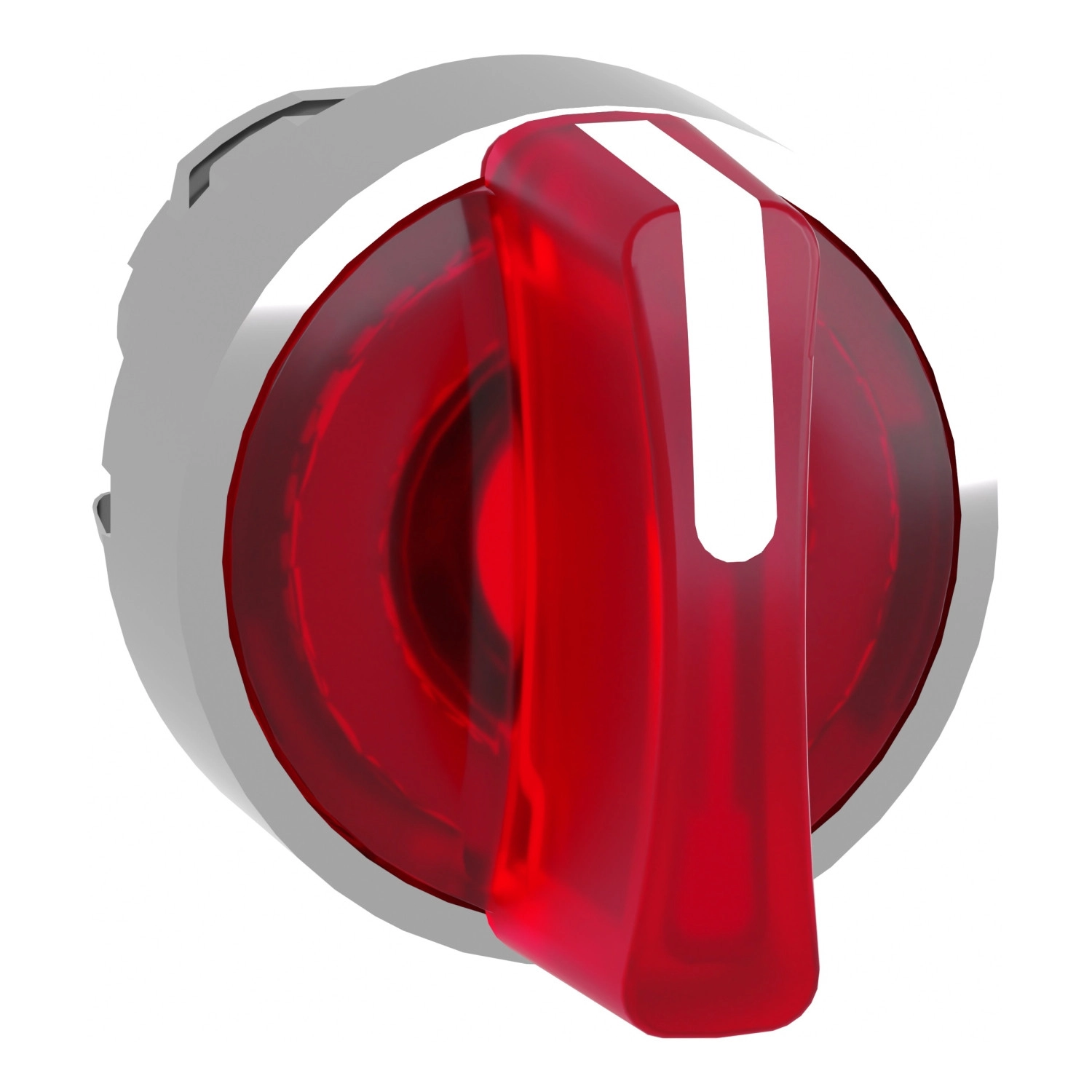

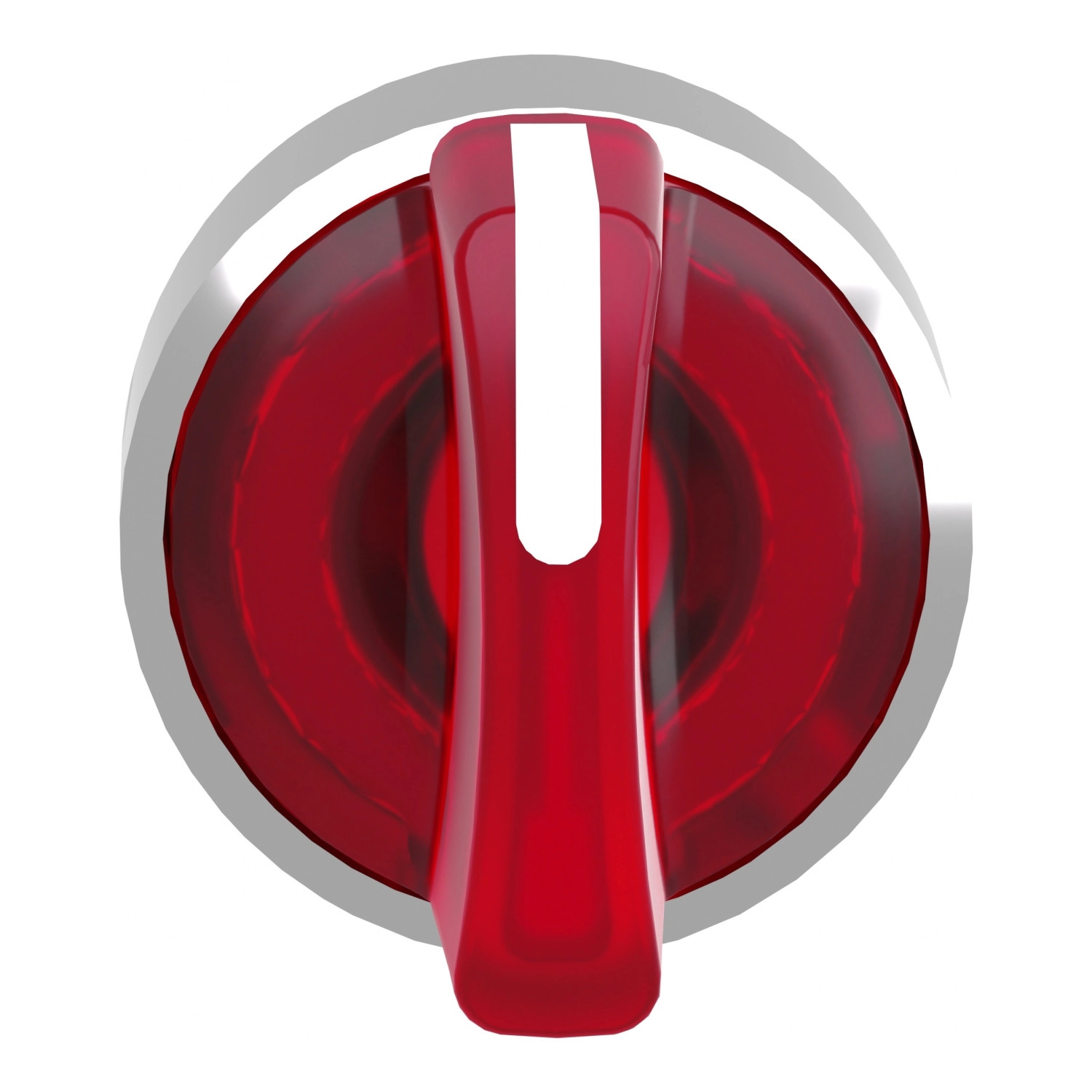

Schneider Electric Harmony XB4 - ZB4BK1543 - fém világító választókapcsoló fej, Ø22, 3 állású, piros, középre visszatérő
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4BK1543 világítható választókapcsoló fej krómozott fém kerettel és piros színű, standard fogantyúval rendelkezik. A 22,5 mm-es beépítési átmérővel rendelkező komponens univerzális LED-es megvilágítással van ellátva, ami kiváló láthatóságot biztosít még kedvezőtlen fényviszonyok között is. A termék 3 pozíciós működést kínál, ahol az egyes pozíciók között +/- 45 fokos elfordulás lehetséges, középre visszatérő rugós mechanizmussal. Ez a rugós visszatérítés a kapcsolót automatikusan középállásba hozza elengedés után, ami számos ipari alkalmazásnál előnyös funkció.
A ZB4BK1543 modell számos környezeti feltétel mellett használható. A -40°C-től +70°C-ig terjedő működési hőmérséklet-tartománynak köszönhetően a legzordabb ipari környezetben is megbízhatóan teljesít. A termék magas szintű védelemmel rendelkezik a külső hatásokkal szemben: IP66, IP67, IP69 és IP69K védettségi besorolásai bizonyítják, hogy por ellen teljesen védett, valamint víz alatti bemerítésnek, nagynyomású mosásnak is ellenáll. A készülék továbbá NEMA 13 és NEMA 4X besorolással is rendelkezik, ami megerősíti a kimagasló környezeti ellenállóságát.
A mechanikai tartósságot az 500.000 kapcsolási ciklusra való tervezés jellemzi, ami hosszú élettartamot garantál még intenzív használat mellett is. A kapcsoló ellenáll a 7000000 Pa nyomású nagynyomású mosásnak 55°C hőmérsékleten 0,1 m távolságból, valamint kiváló rezgésállósággal rendelkezik: 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint. Ütésállósága is kiemelkedő, 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinuszos gyorsulás mellett az IEC 60068-2-27 szerint.
A ZB4BK1543 választókapcsoló fej kompatibilis különböző elektromos összeállításokkal: M3 kód (maximum 4 érintkező egyetlen blokkal első oldalon szereléssel integrált LED-del), M6 kód (maximum 2 érintkező egyetlen blokkal első oldalon szereléssel integrált LED-del és transzformátorral), M10 kód (maximum 2 érintkező egyetlen blokkal első oldalon szereléssel integrált LED-del), és M4 kód (maximum 4 érintkező egyetlen és kettős blokkal első oldalon szereléssel integrált LED-del). Ez a sokoldalúság lehetővé teszi, hogy a kapcsolót számos különböző vezérlési feladathoz alkalmazzák.
Schneider Electric Harmony XB4 - ZB4BK1543 -fém világító választókapcsoló fej, Ø22, 3 állású, piros, középre visszatérő műszaki adatok
Termék áttekintés
Termékcsalád: Harmony XB4
Terméktípus: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Készülék rövid neve: ZB4
Előlap anyaga: Króm bevonatú fém
Fejegység típusa: Standard
Fizikai jellemzők
Szerelési átmérő: 22,5 mm
Jelzőegység fejének alakja: Kerek
Működtető profilja: Piros standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Működtető típusa: Középre visszatérő rugós
Sapka/működtető vagy lencse színe: Piros
Méretek és tömeg
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Teljesítmény jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3, M6, M10, M4 (különböző konfigurációkhoz)
Környezeti paraméterek
Védő kezelés: TH
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemeltetési környezeti levegő hőmérséklete: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, UL 508, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
