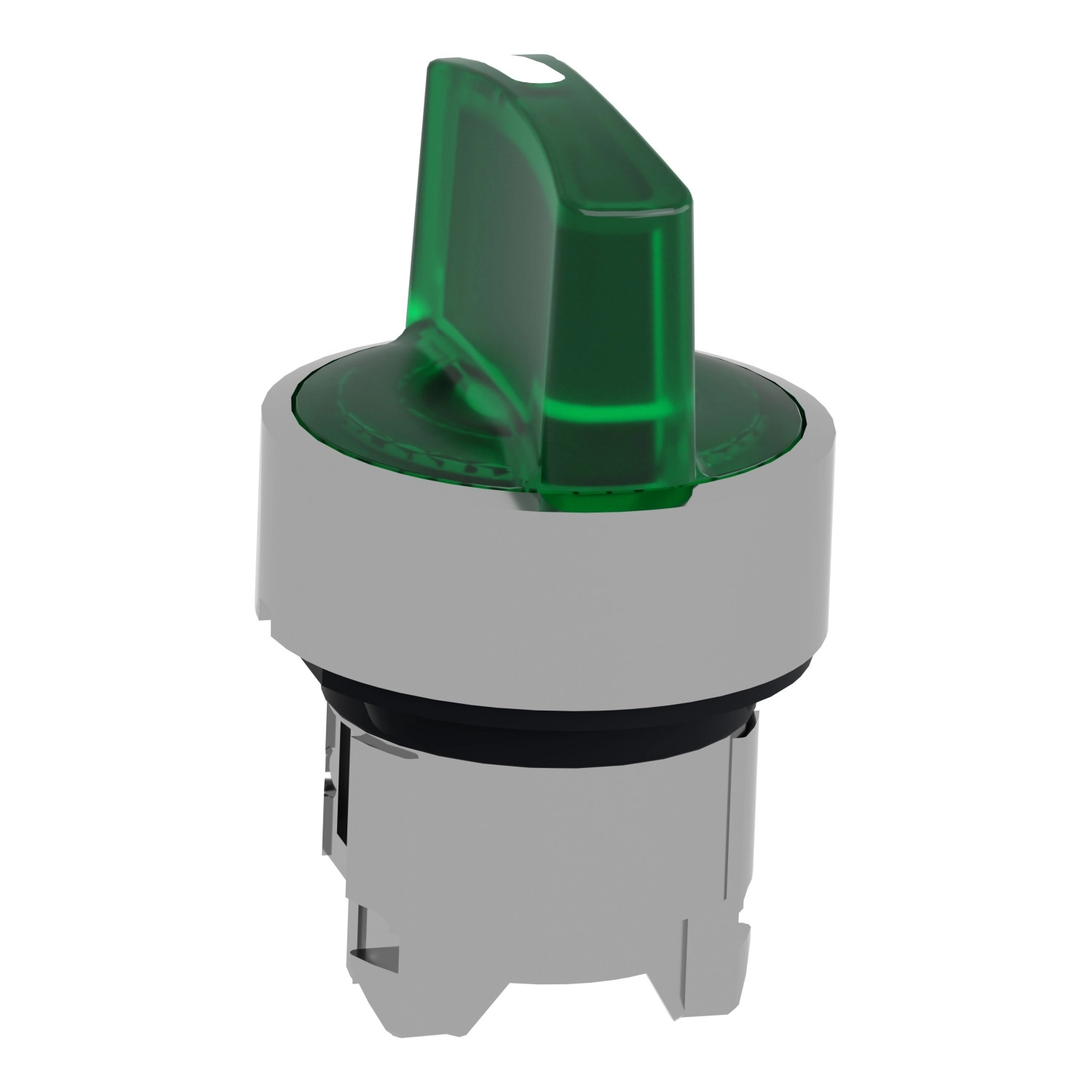

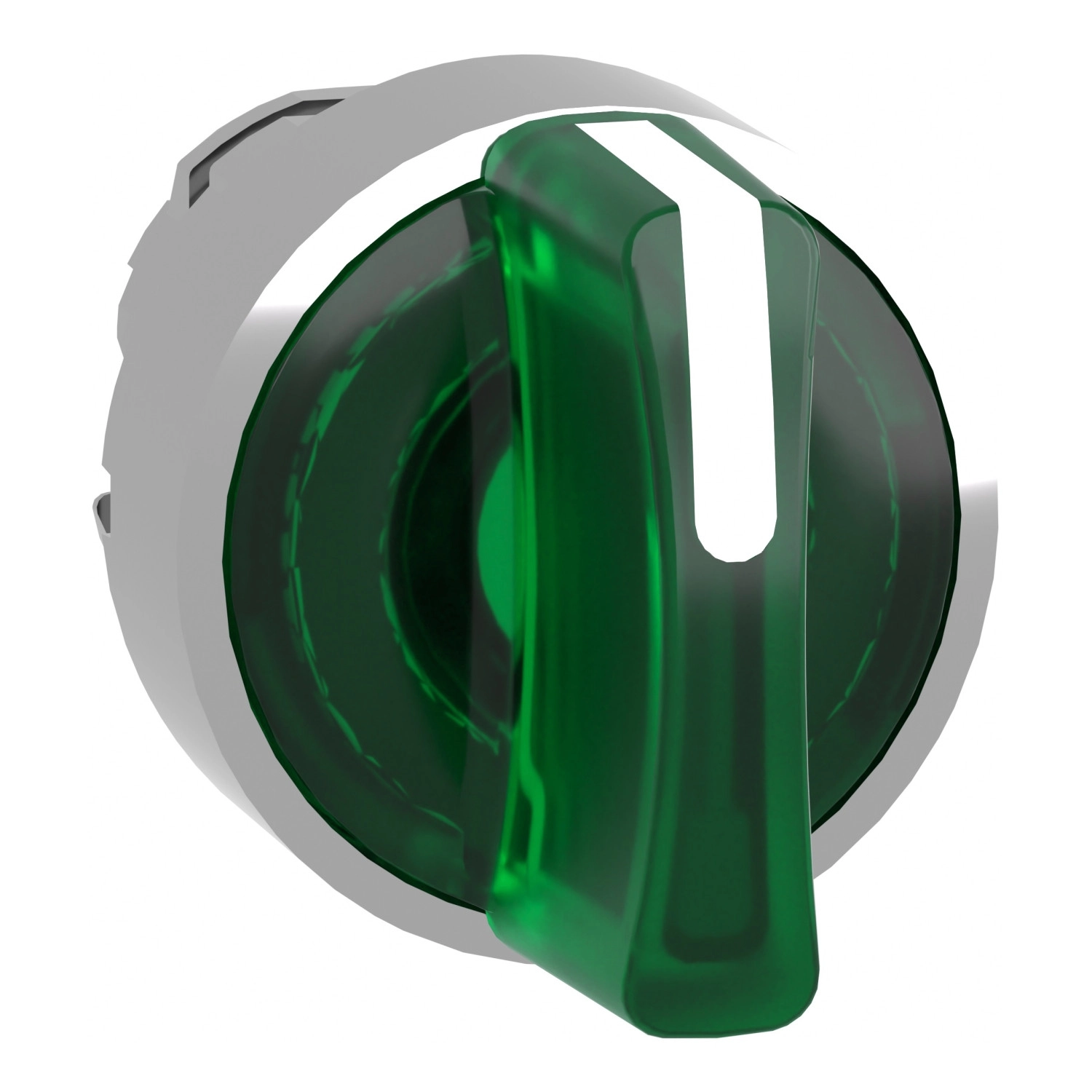

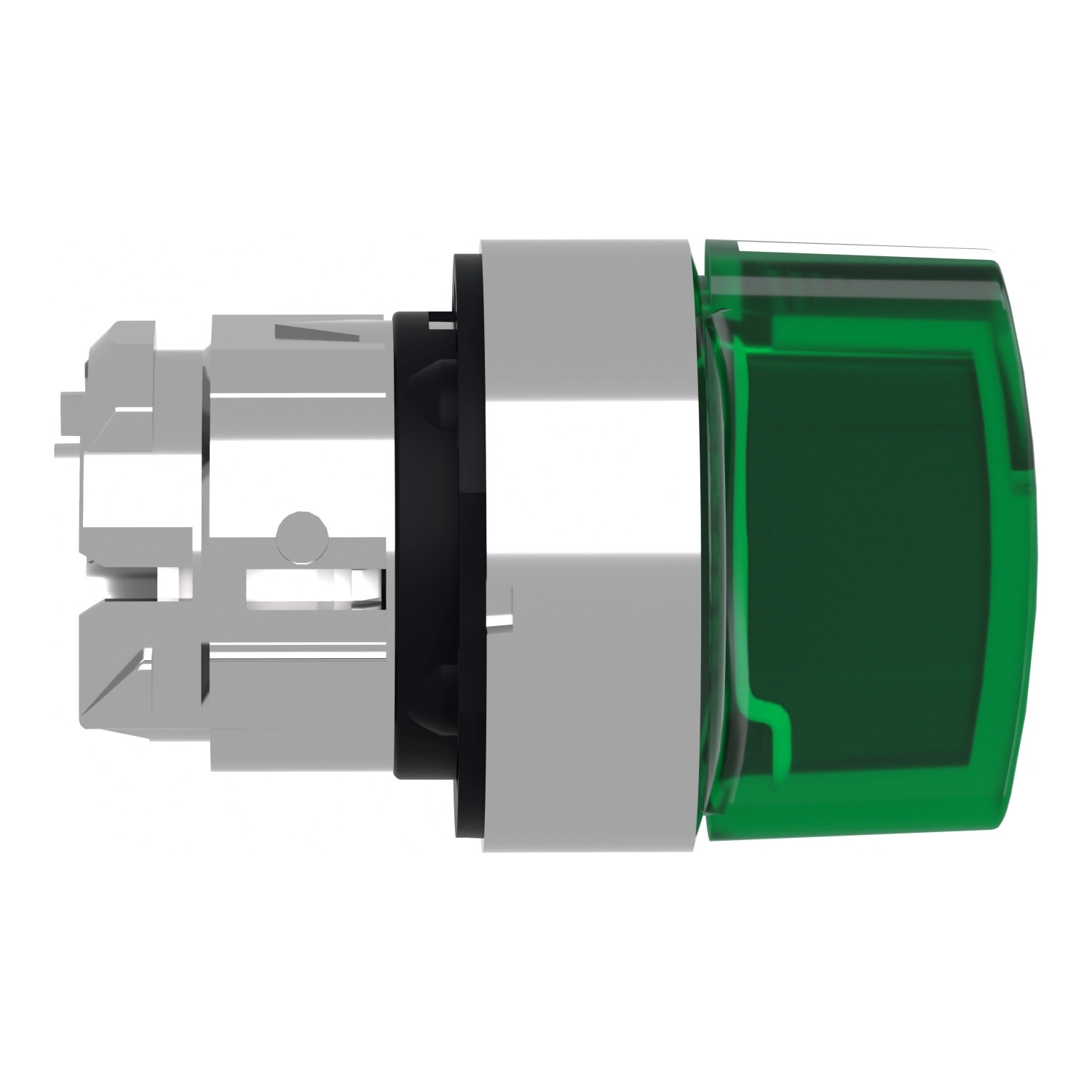

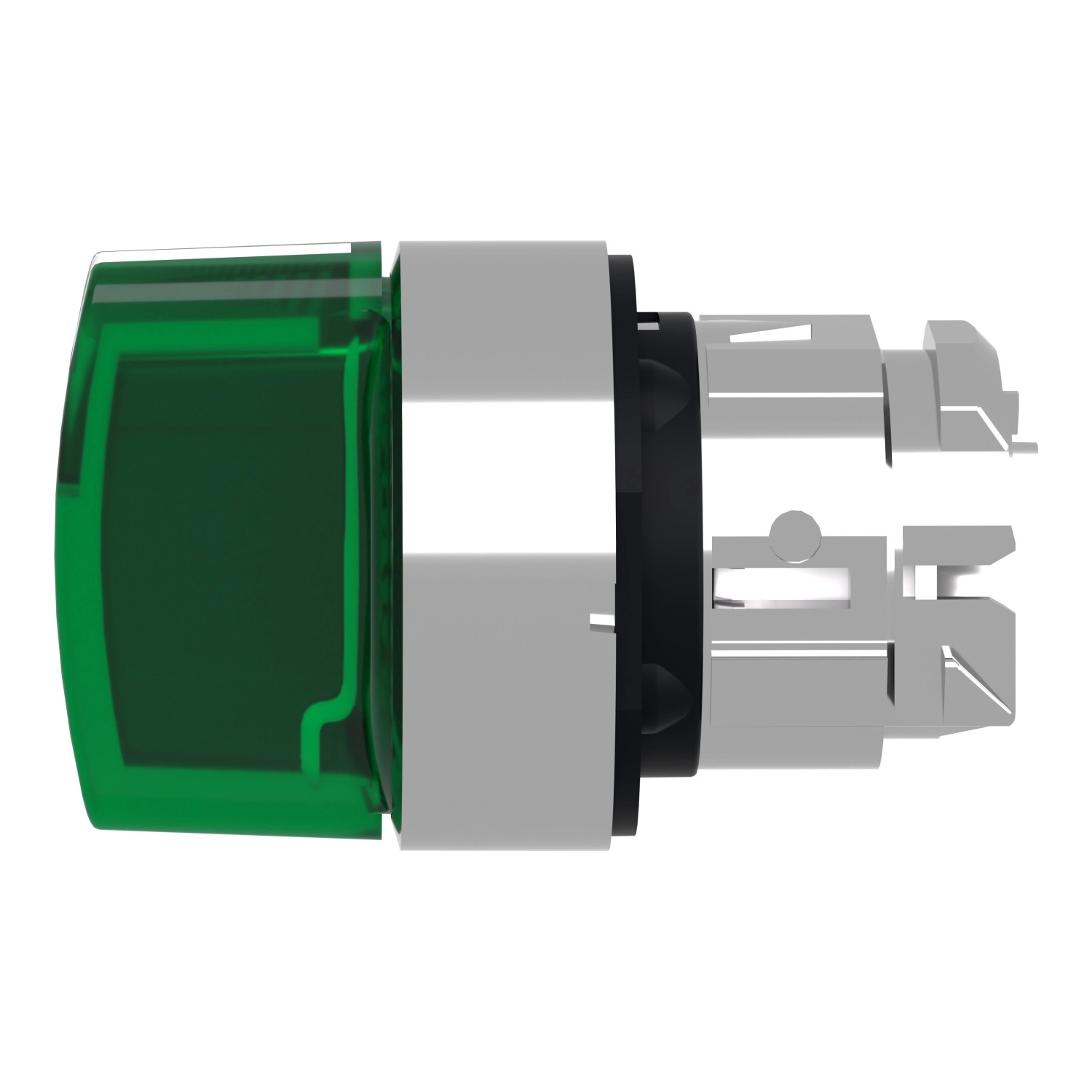

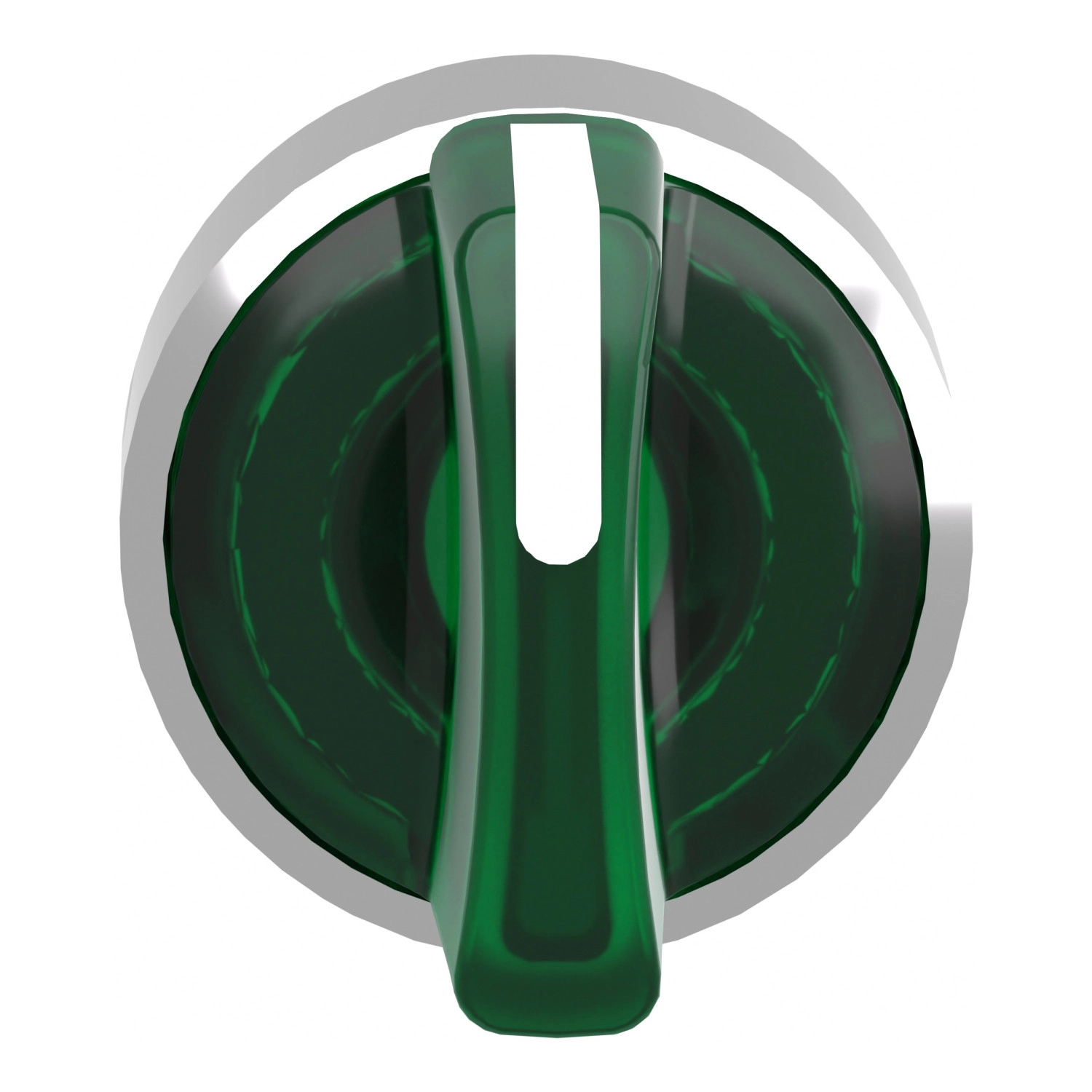

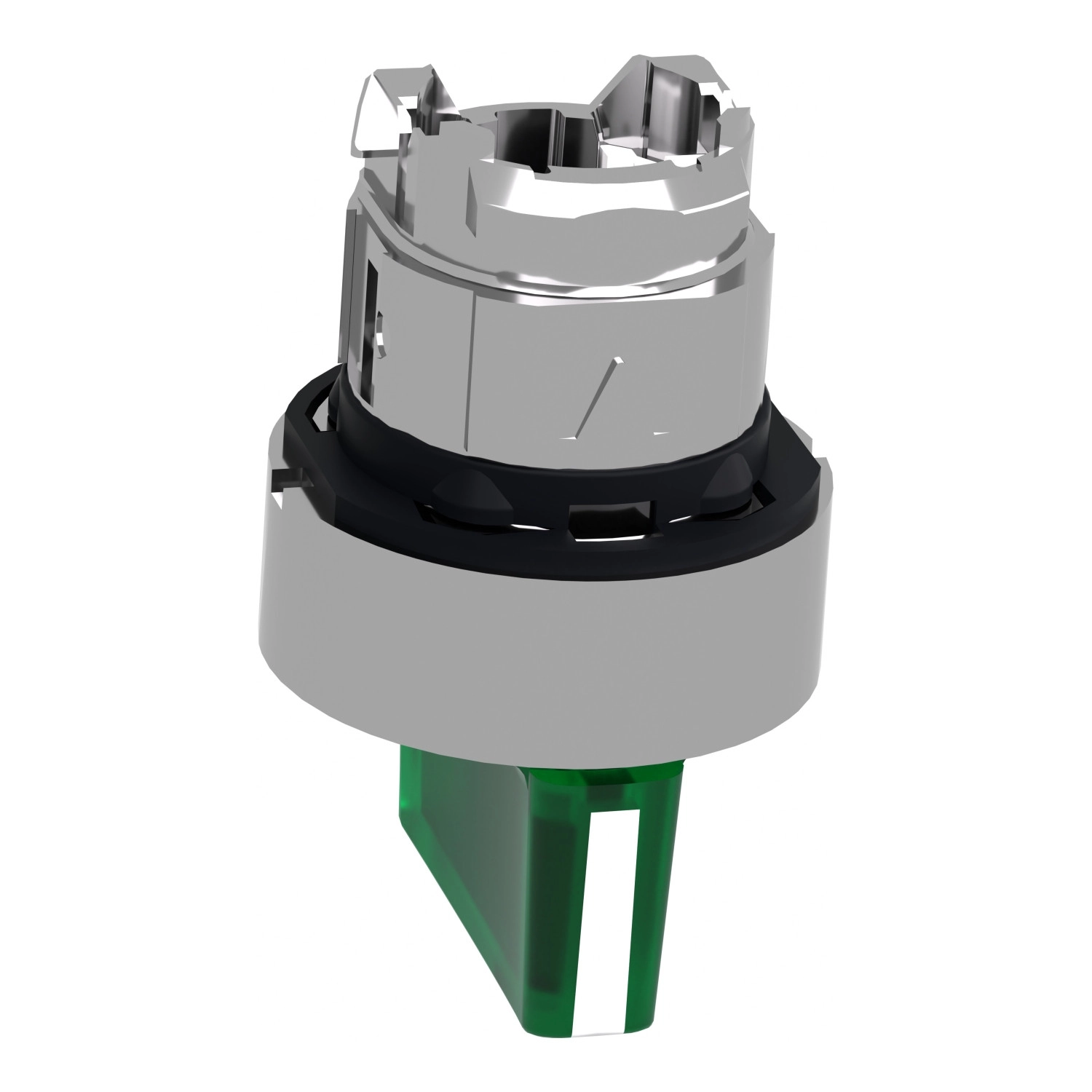

A Schneider Electric ZB4BK1533 egy prémium minőségű világítható választókapcsoló fej, amely a népszerű Harmony XB4 sorozat részét képezi. Ez a krómozott fémből készült elegáns kapcsolófej ideális választás ipari vezérlőpanelek és gépek kezelőfelületeihez, ahol a megbízhatóság és a tartósság mellett a vizuális visszajelzés is elengedhetetlen.
A ZB4BK1533 modell három pozícióval rendelkezik, és középre visszatérő rugós kialakítással működik. A zöld standard fogantyú és a beépített univerzális LED-es világítás biztosítja a kiváló láthatóságot még nehéz környezeti feltételek mellett is. A kapcsoló állásai +/- 45°-os elfordítással érhetők el, ami intuitív és egyértelmű kezelést tesz lehetővé. A termék 22,5 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb kapcsolószekrénnyel és vezérlőpulttal.
A ZB4BK1533 választókapcsoló fej kiemelkedő műszaki jellemzőkkel büszkélkedhet. A krómozott fém előlap nem csak esztétikus megjelenést biztosít, hanem kiváló védelmet is nyújt a mechanikai sérülésekkel szemben. IP védettségi besorolása többszintű - IP66, IP67, IP69 és IP69K - amely átfogó védelmet nyújt por, vízsugár és magas nyomású mosás ellen. NEMA 13 és NEMA 4X besorolásának köszönhetően olaj, nem korrozív hűtőfolyadékok és egyéb ipari környezetben előforduló anyagok ellen is védelmet nyújt. Az IK04 besorolás pedig a mechanikai ütésekkel szembeni ellenállóságát igazolja.
A Schneider Electric különös figyelmet fordított a termék tartósságára: a ZB4BK1533 kapcsoló mechanikai élettartama legalább 500.000 kapcsolási ciklus. A termék rendkívül széles üzemi hőmérséklet-tartományban (-40°C és +70°C között) megbízhatóan működik, így szélsőséges környezeti feltételek mellett is bevethető. A kapcsolófej ellenáll a 7.000.000 Pa nyomású, 55°C-os magasnyomású mosásnak is, ami különösen hasznos olyan iparágakban, ahol a rendszeres és alapos tisztítás elengedhetetlen, például az élelmiszeriparban vagy a gyógyszeriparban.
A ZB4BK1533 fej különböző elektromos összeállításokhoz használható: M3 kód esetén maximum 4 érintkezővel, egyes blokkokkal, előlapi szereléssel és integrált LED-del; M6 kód esetén maximum 2 érintkezővel, egyes blokkokkal, előlapi szereléssel, integrált LED-del és transzformátorral; M10 kód esetén maximum 2 érintkezővel, egyes blokkokkal, előlapi szereléssel és integrált LED-del; valamint M4 kód esetén maximum 4 érintkezővel, egyes és dupla blokkokkal, előlapi szereléssel és integrált LED-del. Ez a sokoldalúság lehetővé teszi, hogy különböző vezérlési és jelzési igényekhez igazodjon.
A Schneider Electric Harmony XB4 ZB4BK1533 világítható választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1 és JIS C8201-1 szabványokat. Ezen felül BV, CSA, DNV, LROS (Lloyds register of shipping) és UL tanúsítványokkal is rendelkezik, ami bizonyítja a termék globális elfogadottságát és minőségét. A ZB4BK1533 vibráció- és ütésálló kialakítása (5 gn vibráció, 30 gn és 50 gn ütésállóság) biztosítja a megbízható működést még olyan környezetben is, ahol jelentős mechanikai terhelésnek van kitéve a berendezés.
Schneider Electric Harmony XB4 - ZB4BK1533 -fém világító választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világítható választókapcsoló fej
Kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fejforma: Standard
Szerelési átmérő: 22,5 mm
Kijelző egység fejének alakja: Kerek
Működtetés módja: Középre visszatérő rugós
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíciós +/- 45°
Működtető/lencse színe: Zöld
Méretek és szerkezeti jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai élettartam: 500 000 ciklus
Magasnyomású mosással szembeni ellenállás: 7 000 000 Pa 55°C-on, távolság: 0,1 m
Eszköz megjelenítése: Alapelem
Elektromos összeállítás kód
M3: max 4 érintkező egyes blokkokkal előlapi szereléssel és integrált LED-del
M6: max 2 érintkező egyes blokkokkal előlapi szereléssel, integrált LED-del és transzformátorral
M10: max 2 érintkező egyes blokkokkal előlapi szereléssel és integrált LED-del
M4: max 4 érintkező egyes és dupla blokkokkal előlapi szereléssel és integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
