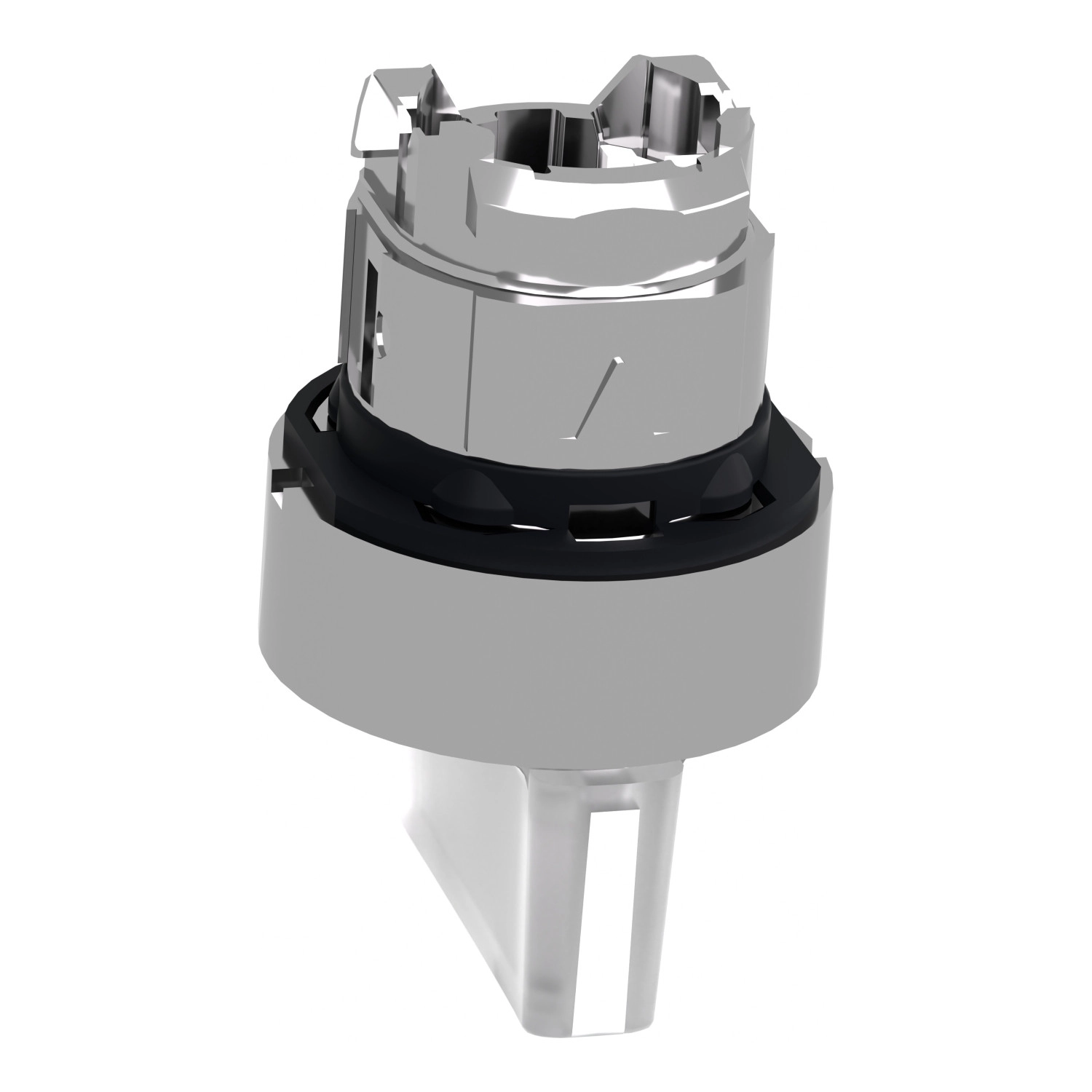

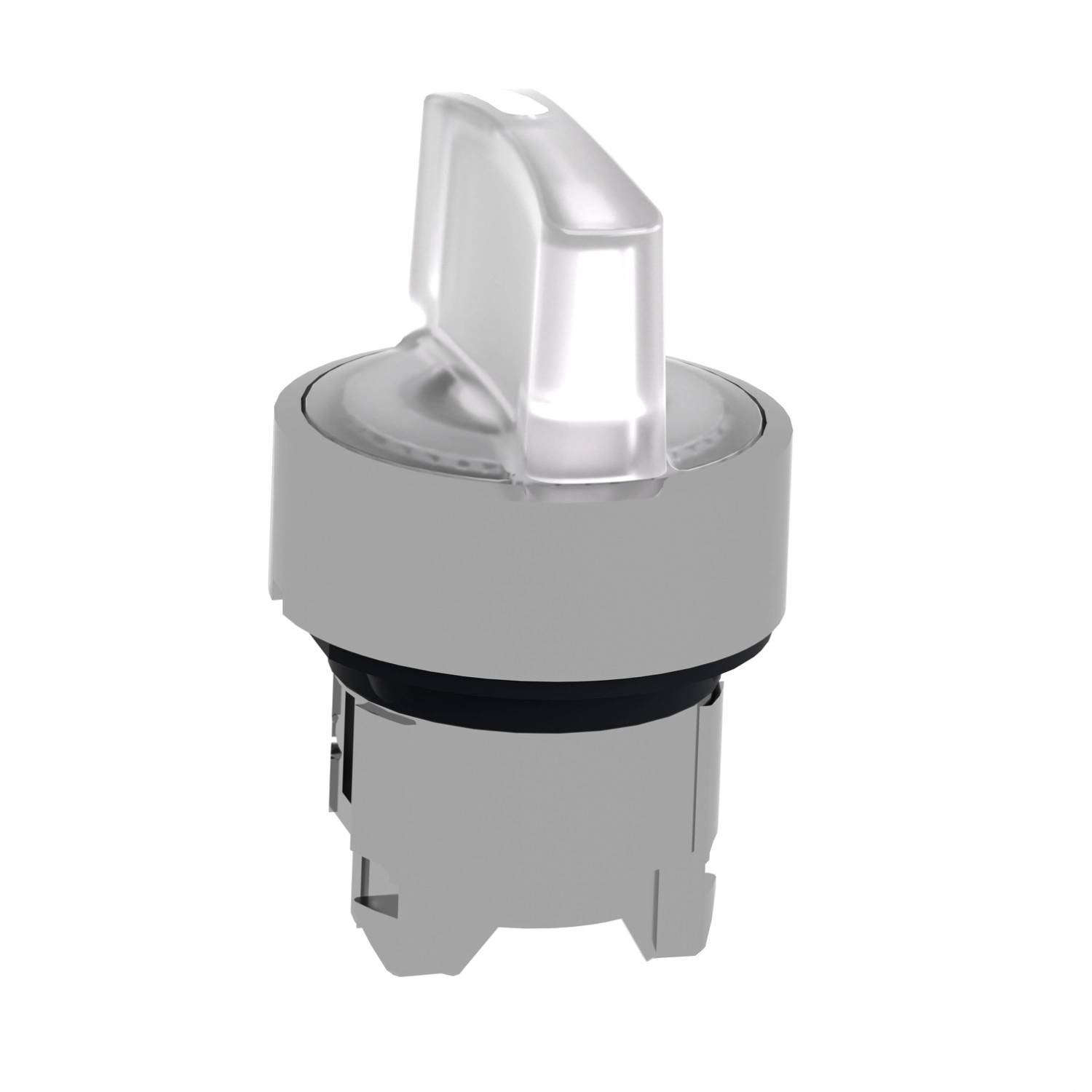

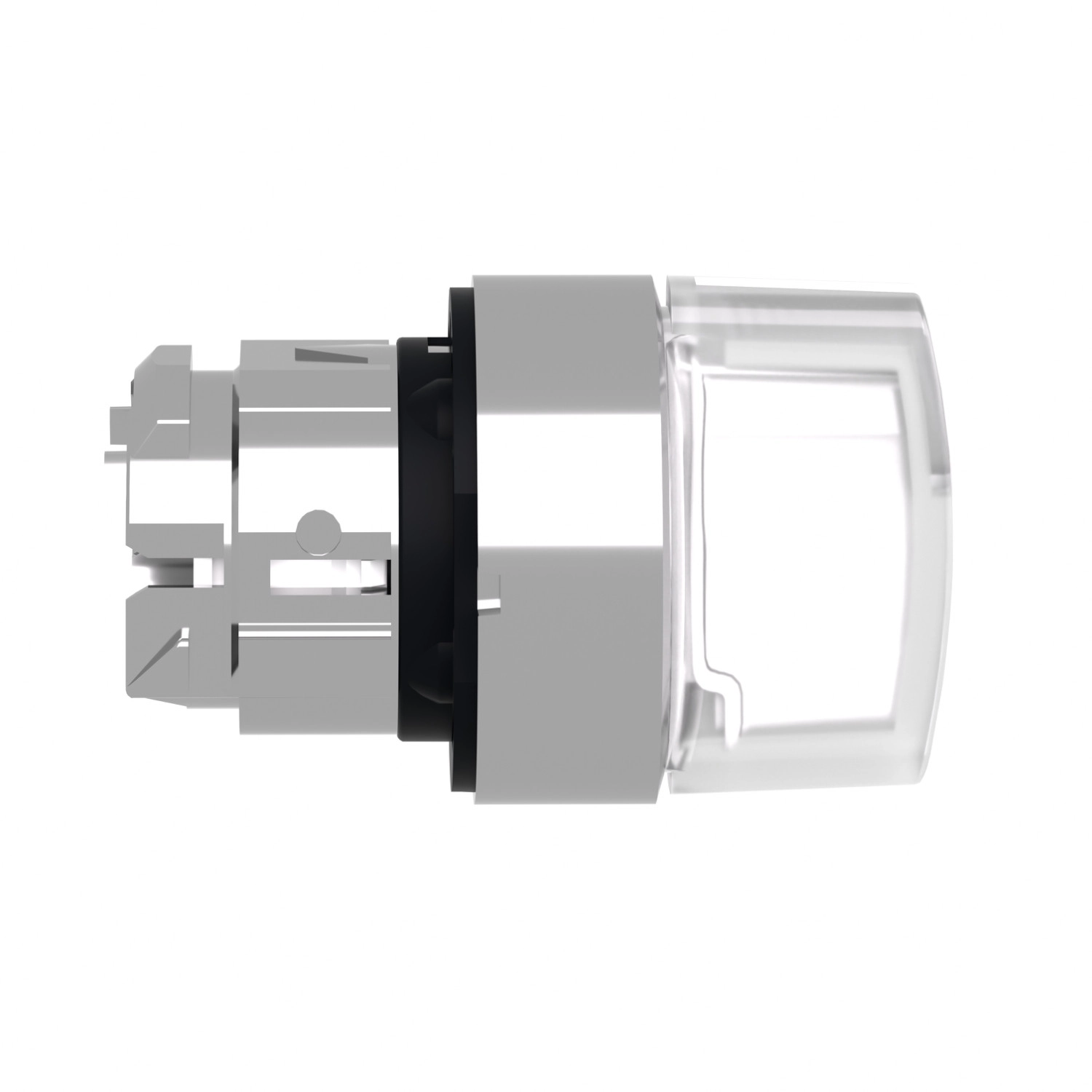

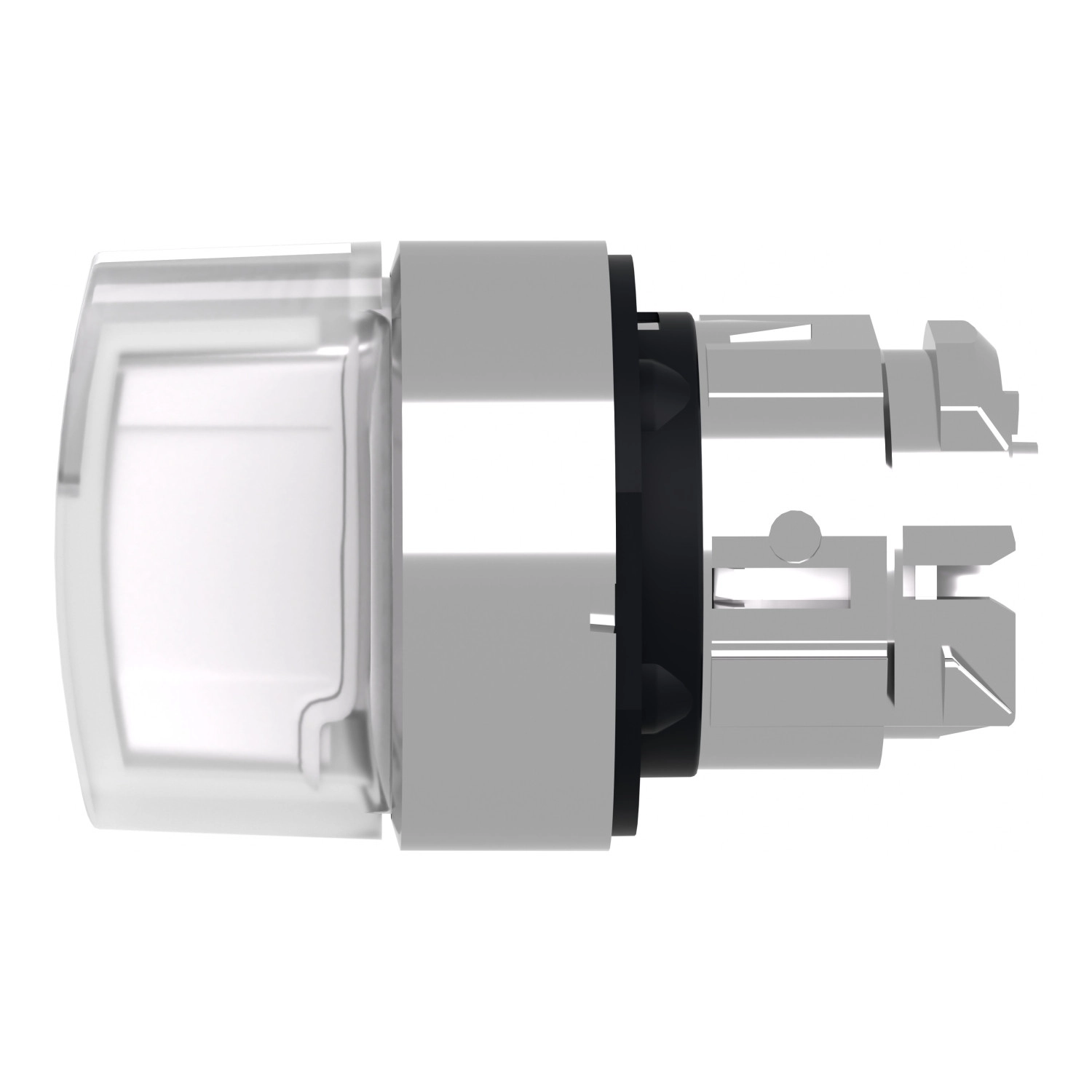

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BK1513 egy prémium minőségű, világítható választókapcsoló fej, amely ipari környezetben és vezérlőpaneleken történő alkalmazásra készült. Ez a termék a Harmony XB4 sorozat része, amely a Schneider Electric jól ismert és megbízható kapcsoló termékcsaládja.

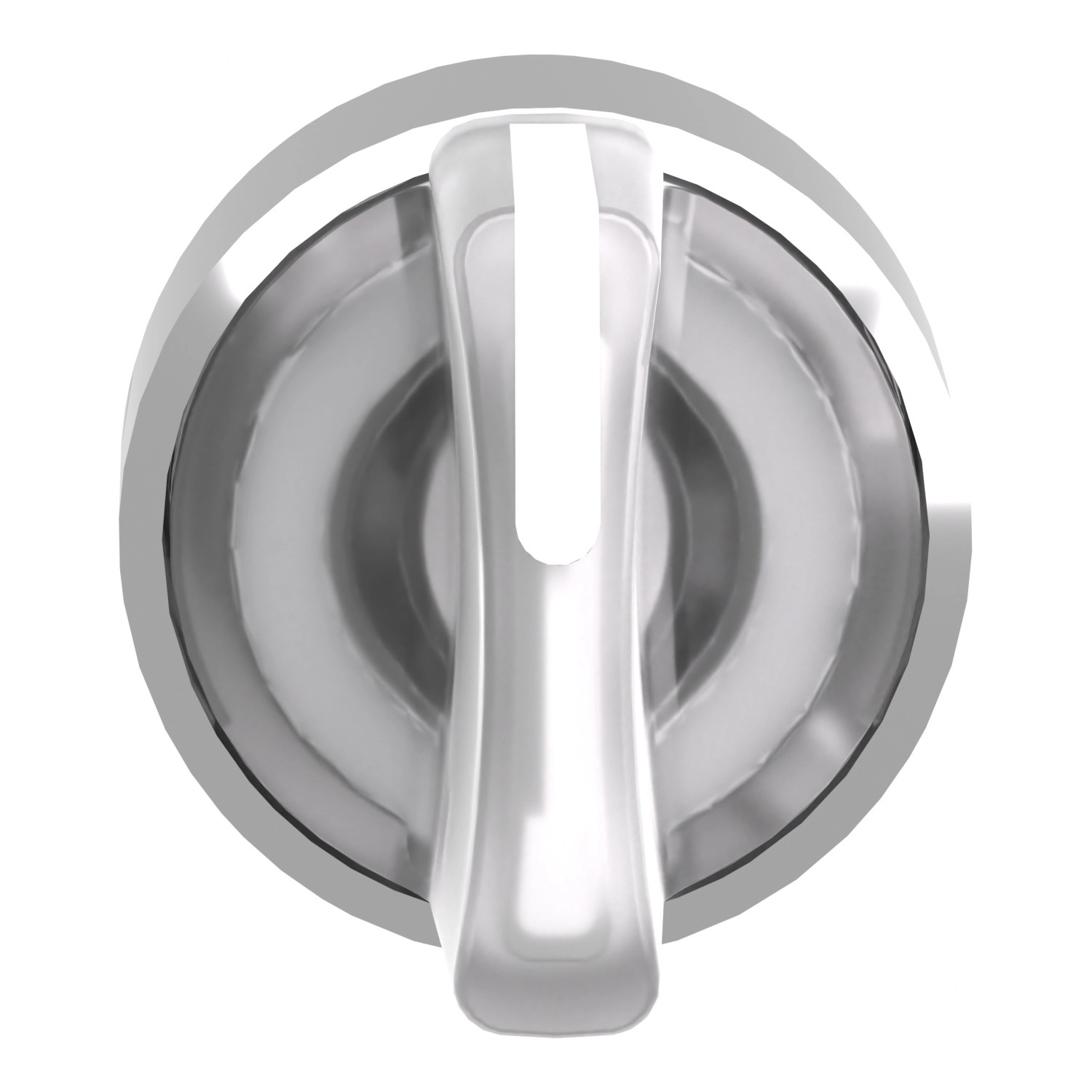

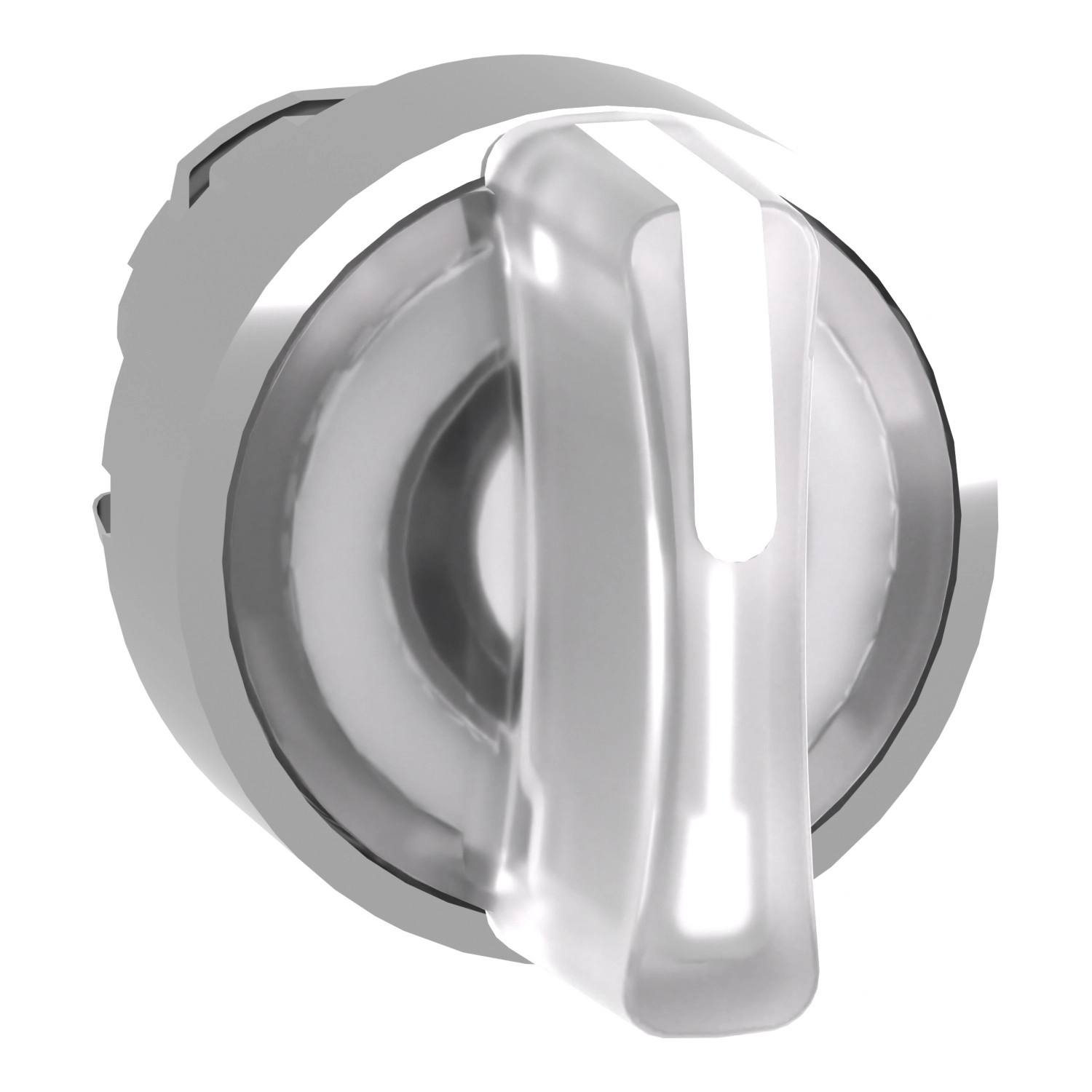

A ZB4BK1513 modell egy krómozott fém kerettel rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék tartósságát és élettartamát is. A választókapcsoló fej fehér standard fogantyúval van ellátva, ami jó láthatóságot és egyszerű kezelhetőséget biztosít. A fehér színű kialakítás segít a kezelőszervek egyértelmű azonosításában a vezérlőpaneleken, különösen olyan környezetben, ahol több kapcsoló is található egymás mellett.
A ZB4BK1513 három pozíciós kapcsolóként működik, ±45°-os állásokkal, és rendelkezik középre visszatérő rugós mechanizmussal. Ez azt jelenti, hogy a fogantyú elfordítása után automatikusan visszatér a középső pozícióba, ami bizonyos alkalmazásoknál – például ideiglenes aktiválást igénylő funkcióknál – rendkívül hasznos. A visszatérő rugós mechanizmus különösen előnyös biztonsági alkalmazásokban, ahol fontos a kapcsoló alaphelyzetbe való automatikus visszaállása.
A termék 22,5 mm átmérőjű furatba szerelhető, ami az ipari kapcsolók és jelzőlámpák szabványos mérete. Kompatibilis a Schneider Electric univerzális LED-es blokkjaival, ami rugalmas világítási lehetőségeket kínál. A LED-es megvilágítás segít a kapcsoló állapotának vizuális visszajelzésében, ami növeli a felhasználói élményt és a biztonságot is, különösen gyengén megvilágított környezetben.
A ZB4BK1513 választókapcsoló fej magas fokú védelemmel rendelkezik a környezeti hatásokkal szemben. IP66, IP67, IP69 és IP69K védettségi fokozatokkal rendelkezik, ami átfogó védelmet nyújt por és víz ellen, valamint nagynyomású mosással szemben is (7000000 Pa 55 °C-on, 0,1 m távolságból). Ennek köszönhetően ideális választás olyan környezetben, ahol a készülékeket rendszeresen tisztítják vagy mosással fertőtlenítik, például élelmiszeripari, gyógyszeripari vagy más higiéniai szempontból kritikus alkalmazásokban.
A termék rendkívül tartós, mechanikai élettartama 500.000 kapcsolási ciklus. Széles működési hőmérséklet-tartománya (-40°C és +70°C között) lehetővé teszi a használatát szélsőséges környezeti feltételek között is. IK04 besorolása megfelelő védelmet biztosít a mechanikai behatásokkal szemben.
A ZB4BK1513 számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 No 14, és UL 508 szabványokat. Rendelkezik különböző tanúsításokkal, mint például BV, CSA, DNV, LROS és UL listed, ami igazolja a termék magas minőségét és megbízhatóságát.
Elektromos összetétel kód tekintetében a termék M3, M4, M6 és M10 konfigurációkat támogat, ami lehetővé teszi különböző kontaktus kombinációk használatát. Ez a rugalmasság teszi lehetővé a ZB4BK1513 alkalmazását különböző vezérlési rendszerekben és automatizálási feladatokban.
Összességében a Schneider Electric ZB4BK1513 világítható választókapcsoló fej egy kiváló minőségű, rendkívül tartós és sokoldalú termék, amely tökéletesen alkalmas ipari környezetben történő használatra. A magas védelmi szint, a megbízható működés és a rugalmas telepítési lehetőségek miatt ideális választás különböző vezérlési és jelzési feladatokra.
Schneider Electric Harmony XB4 - ZB4BK1513 -fém világító választókapcsoló fej, Ø22, 3 állású, fehér, középre visszatérő műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlapi keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profil: Fehér standard fogantyú
Működtető pozíció információ: 3 pozíció ±45°
Kupak/működtető vagy lencse színe: Fehér
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Műszaki paraméterek
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: M3 <4 érintkezőhöz egyes blokkok használatával előlapi szereléshez integrált LED-del
M6 <2 érintkezőhöz egyes blokkok használatával előlapi szereléshez integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyes blokkok használatával előlapi szereléshez integrált LED-del
M4 <4 érintkezőhöz egyes és dupla blokkok használatával előlapi szereléshez integrált LED-del
Eszköz megjelenése: Alap elem
Környezeti jellemzők
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -40…70 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
