A Schneider Electric Harmony XB4 sorozat ZB4BK1483 termékét szeretnéd megismerni? Ez a prémium minőségű, világítható választókapcsoló fej a professzionális ipari felhasználók számára kínál tökéletes megoldást a vezérlési alkalmazásokban. Az eszköz kiemelkedő teljesítményét és megbízhatóságát a Schneider Electric nevével fémjelzett minőség garantálja.

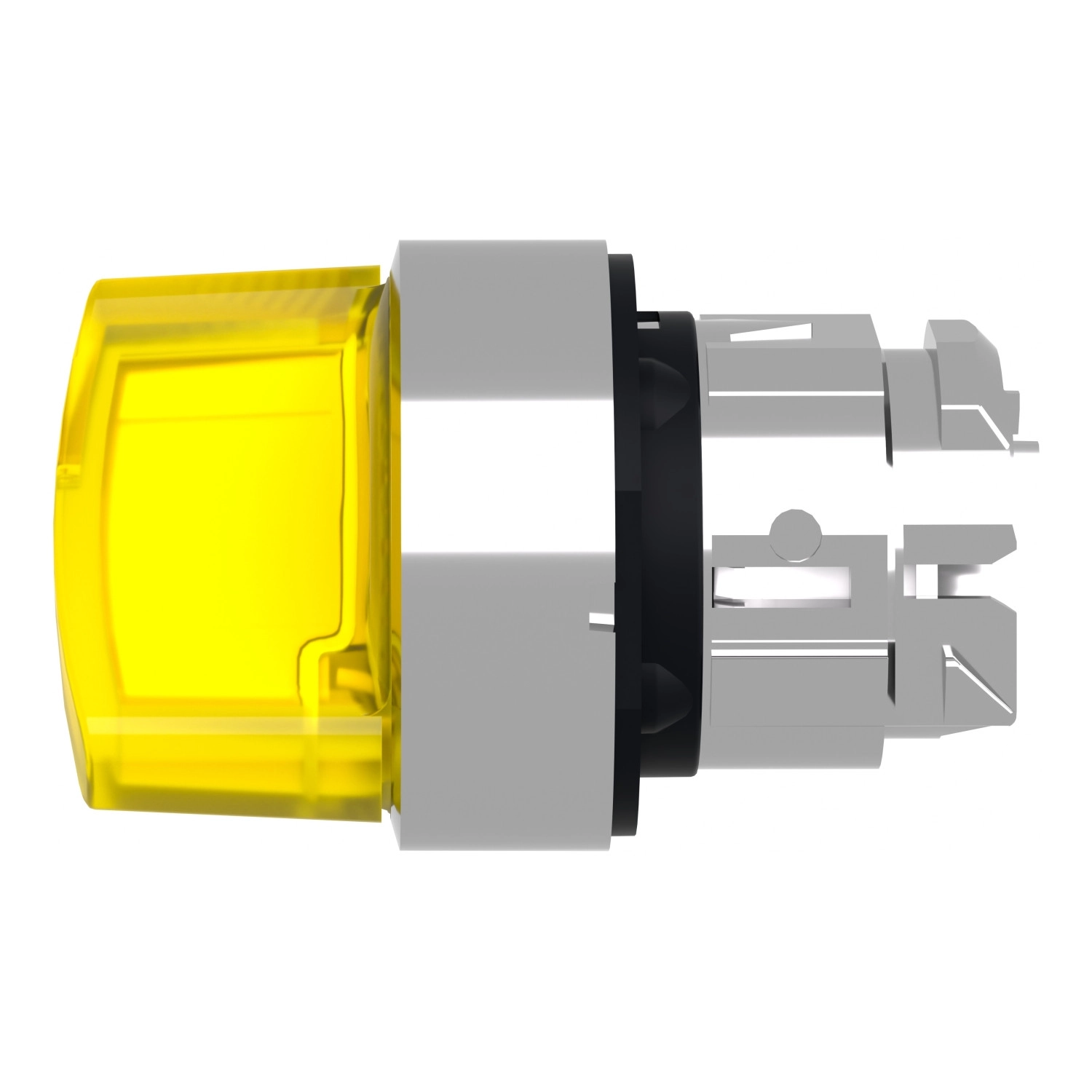

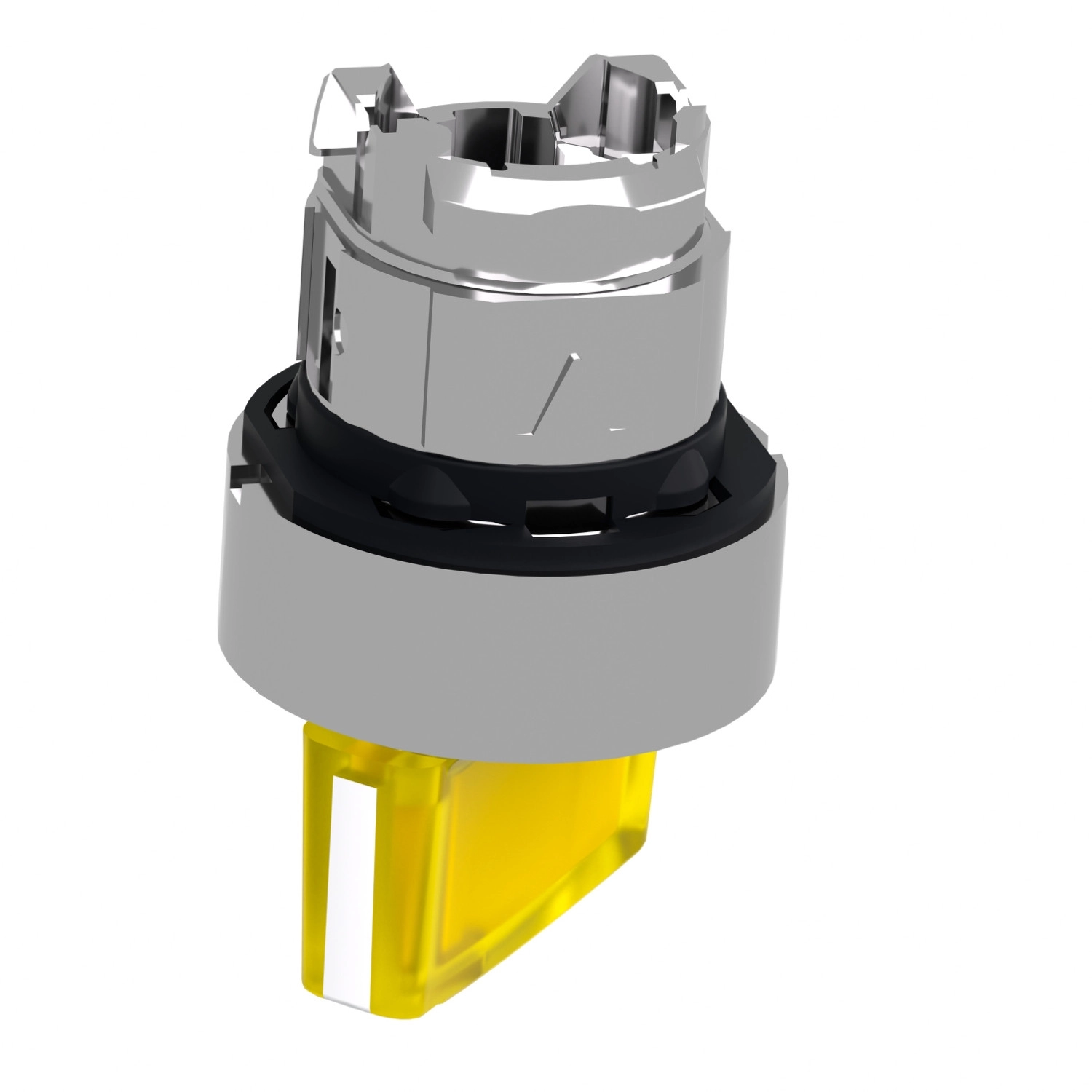

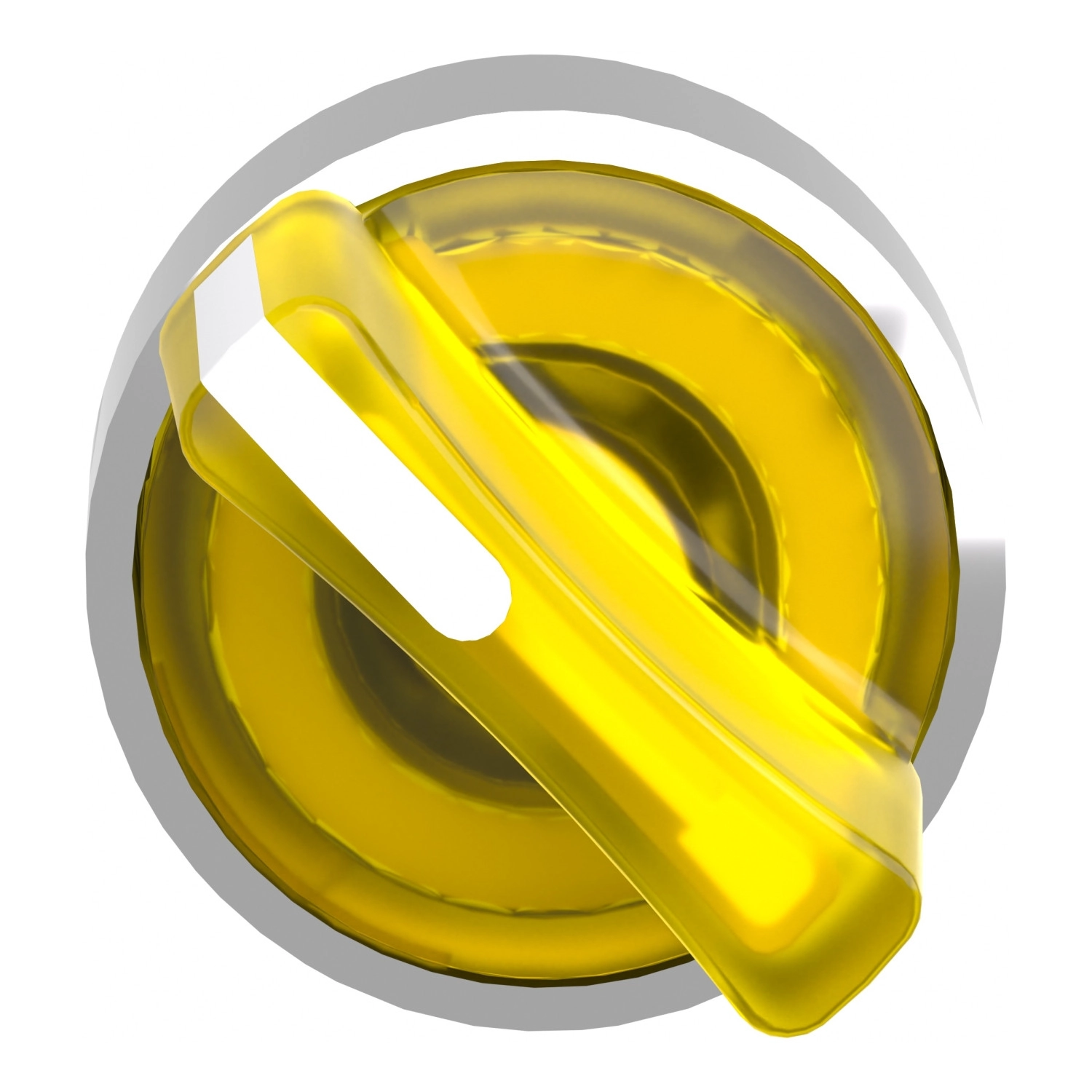

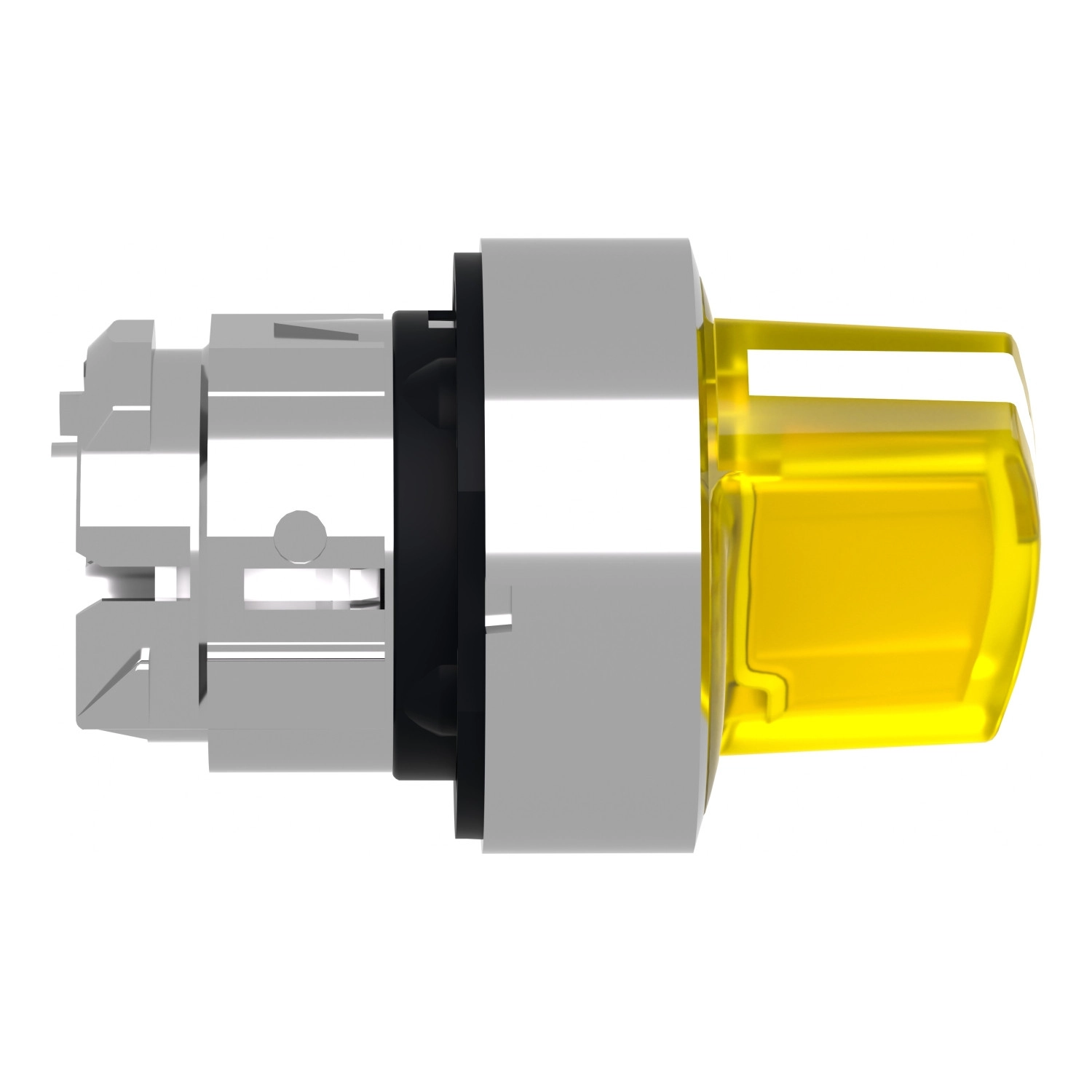

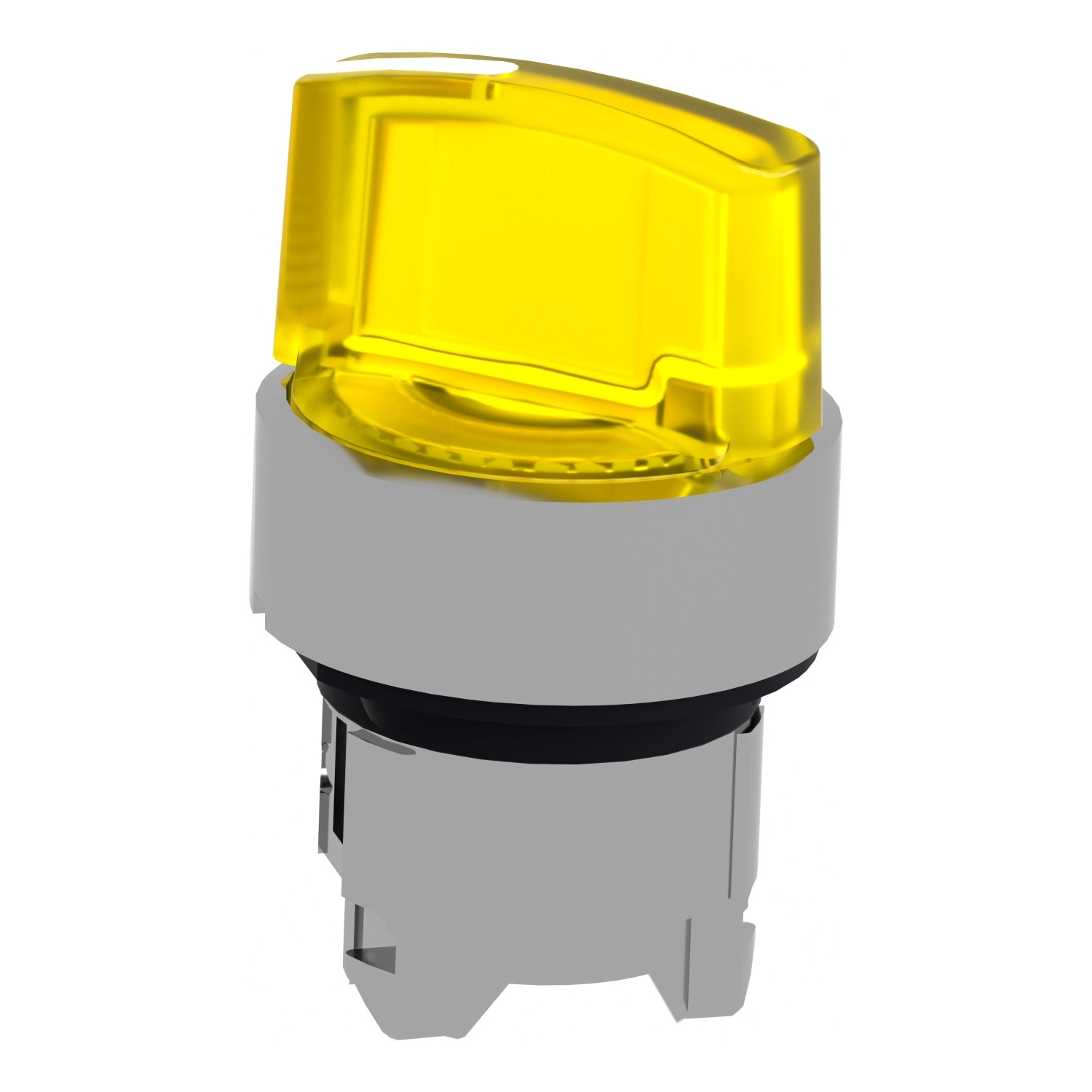

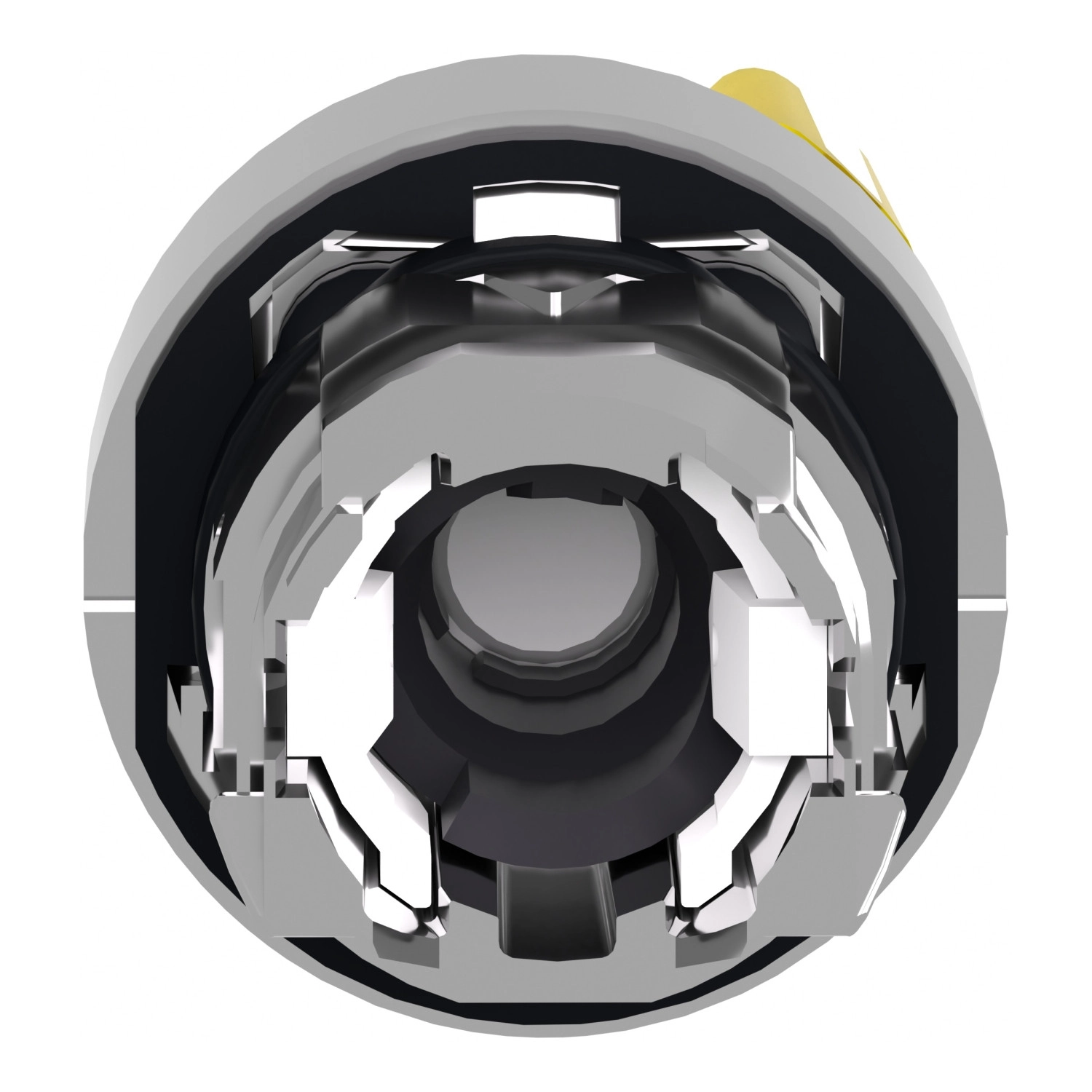

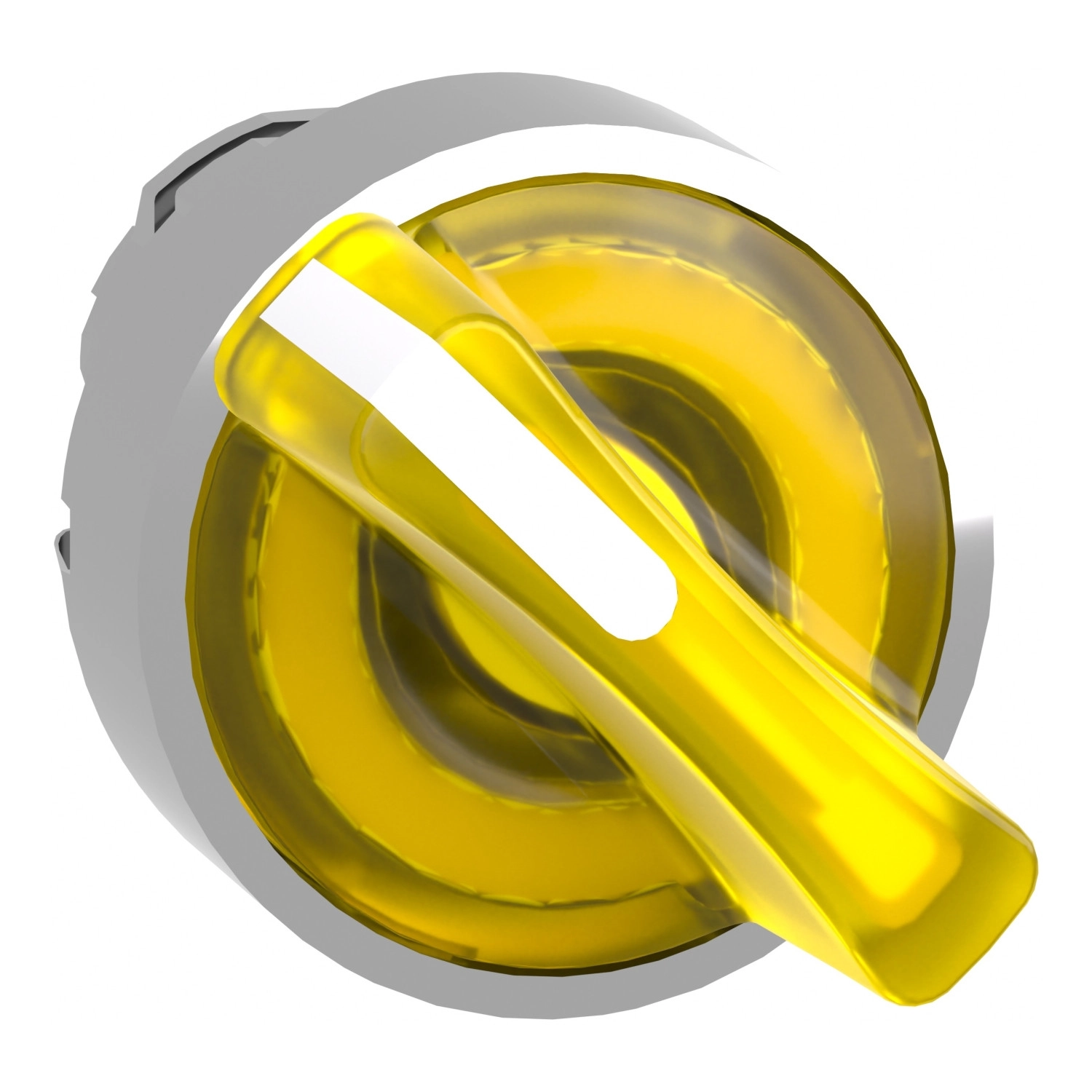

A ZB4BK1483 egy 22 mm átmérőjű, krómbevonatú fém kerettel rendelkező választókapcsoló fej, amely két pozícióval és jobbról balra történő rugós visszatéréssel működik. A sárga szabványos fogantyúval és sárga színű kezelőszervvel ellátott kapcsoló elsősorban azokban az ipari környezetekben ideális, ahol a kezelőszemélyzet számára egyértelmű vizuális visszajelzést kell biztosítani. A beépített univerzális LED-kompatibilitás lehetővé teszi a kapcsoló állapotának világítással történő jelzését, fokozva a kezelői biztonságot és a működtetés egyértelműségét.
A ZB4BK1483 világítható választókapcsoló fej műszaki paraméterei kimagasló teljesítményt biztosítanak. Az IP besorolás tekintetében a legmagasabb védelmi szintekkel rendelkezik: IP66, IP67, IP69 és IP69K, amely teljes védelmet nyújt por és erős vízsugár ellen, valamint lehetővé teszi a nagynyomású mosással történő tisztítást is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X tanúsítványok további bizonyítékot szolgáltatnak a termék kiváló környezeti ellenálló képességéről. Az IK04 besorolás megfelelő mechanikai védelmet biztosít az esetleges ütések ellen.
A ZB4BK1483 működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között garantált a problémamentes működés, ami lehetővé teszi a termék használatát szélsőséges hőmérsékleti viszonyok között is. A mechanikai tartósságot 500000 ciklus garantálja, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. Az elektromos összetétel többféle konfigurációban is lehetséges, például az M3 kód esetén akár 4 érintkezőt is használhatsz az előlapi szerelésű blokkokkal, míg az M10 kód esetén akár 2 érintkezőt építhetsz be előlapi szerelésű integrált LED-es blokkokkal.
A termék könnyű szerelhetőségét a részletesen dokumentált szerelési útmutató biztosítja. A nyomtatott áramköri lappal való kompatibilitás és a különféle csatlakoztatási lehetőségek (csavaros kapocslécek, dugaszolható csatlakozók, Faston csatlakozók, nyomtatott áramköri lap) tovább növelik a termék alkalmazhatóságát. A túlfeszültség kategória Class I az IEC 60536 szerint, valamint számos nemzetközi szabványnak való megfelelés (UL 508, IEC 60947-5-1, CSA C22.2 No 14, stb.) és a különböző termék tanúsítványok (BV, CSA, DNV, LROS, UL) tovább növelik a felhasználó biztonságát és a termék nemzetközi elfogadottságát.
Schneider Electric Harmony XB4 - ZB4BK1483 -fém világító választókapcsoló fej, Ø22, 2 állású, sárga, jobbról visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómbevonatú fém
Szerelési átmérő: 22,5 mm
Értékesítési oszthatatlan mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profil: Sárga szabványos fogantyú
Működtető pozíció információ: 2 állás 90°
Sapka/működtető vagy lencse színe: Sárga
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagy nyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: M3 <4 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del; M6 <2 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del és transzformátorral; M10 <2 érintkezőhöz egyes blokkok használatával előlapi szereléssel integrált LED-del; M4 <4 érintkezőhöz egyes és dupla blokkok használatával előlapi szereléssel integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint; IP67; IP69; IP69K
NEMA védettségi fokozat: NEMA 13; NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508; IEC 60947-5-1; CSA C22.2 No 14; IEC 60947-5-5; JIS C8201-5-1; IEC 60947-5-4; IEC 60947-1; JIS C8201-1
Terméktanúsítványok: BV; CSA; DNV; LROS (Lloyds register of shipping); UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
