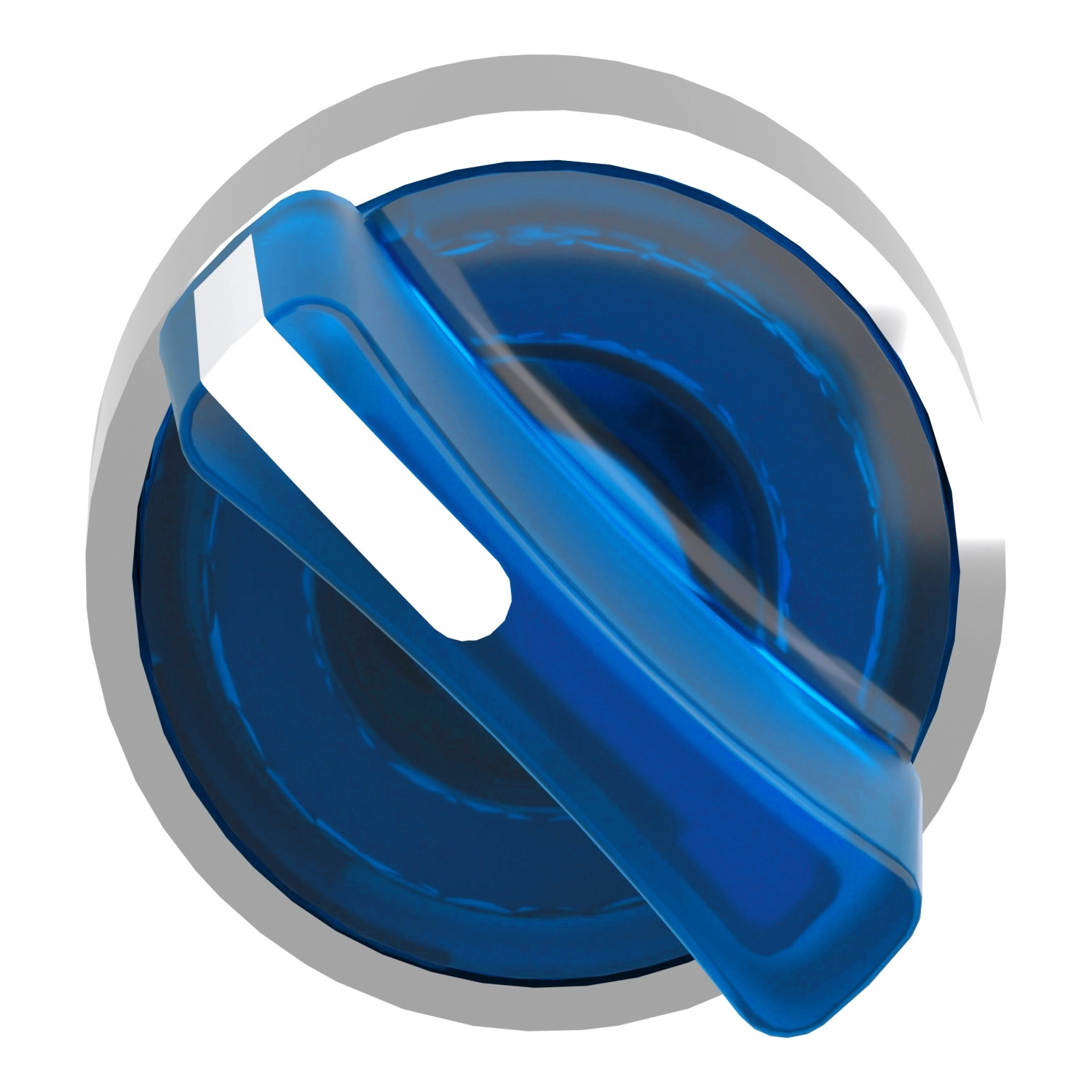

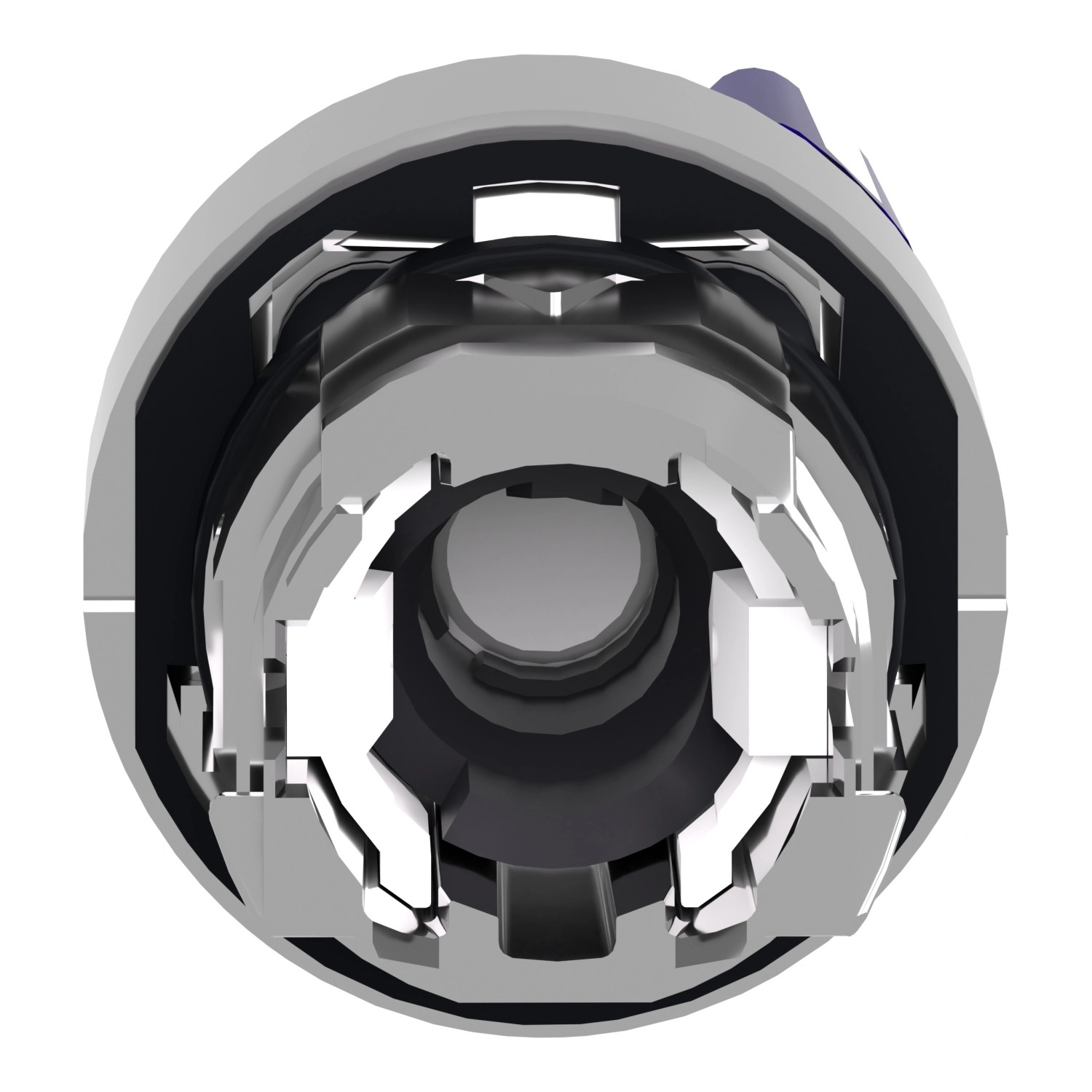

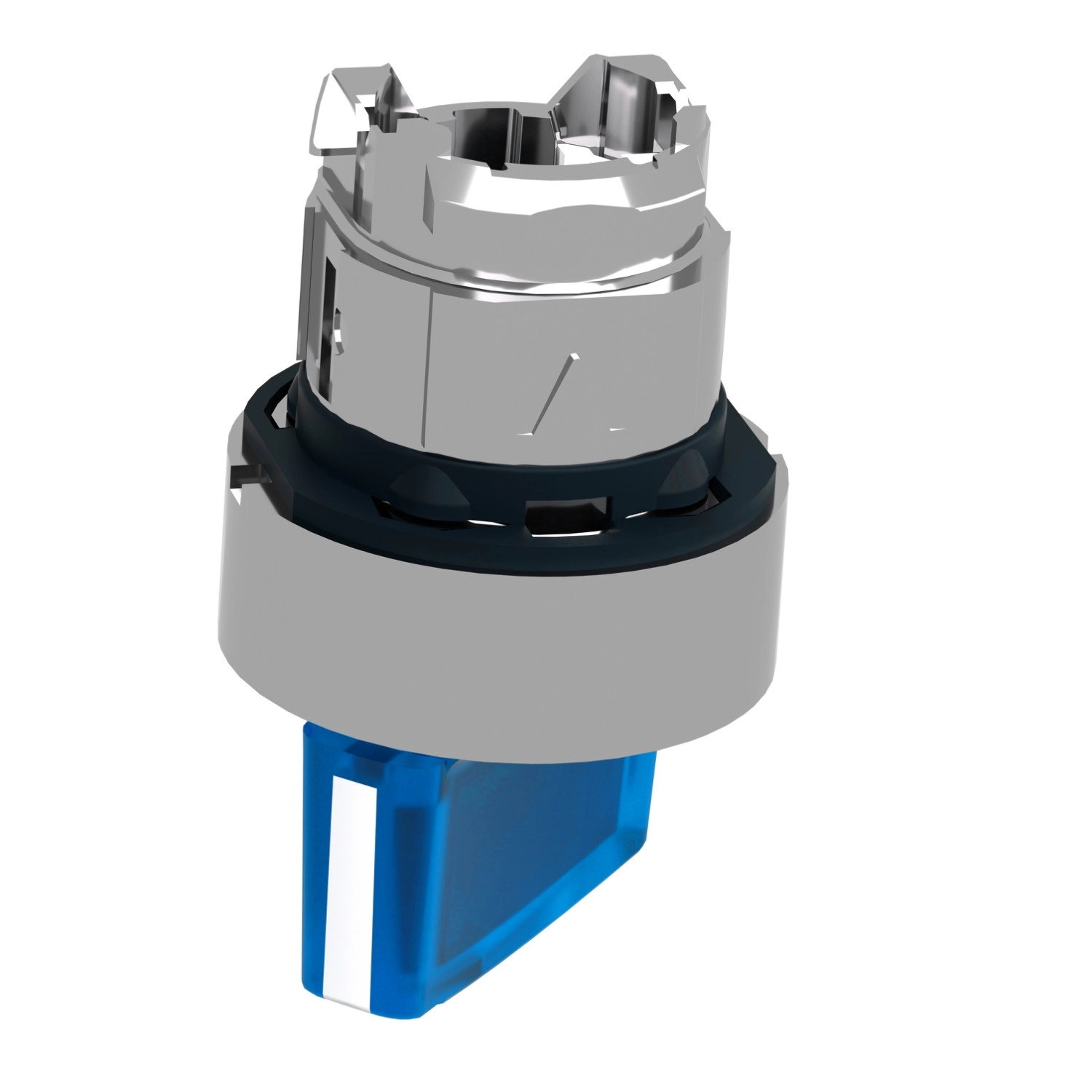

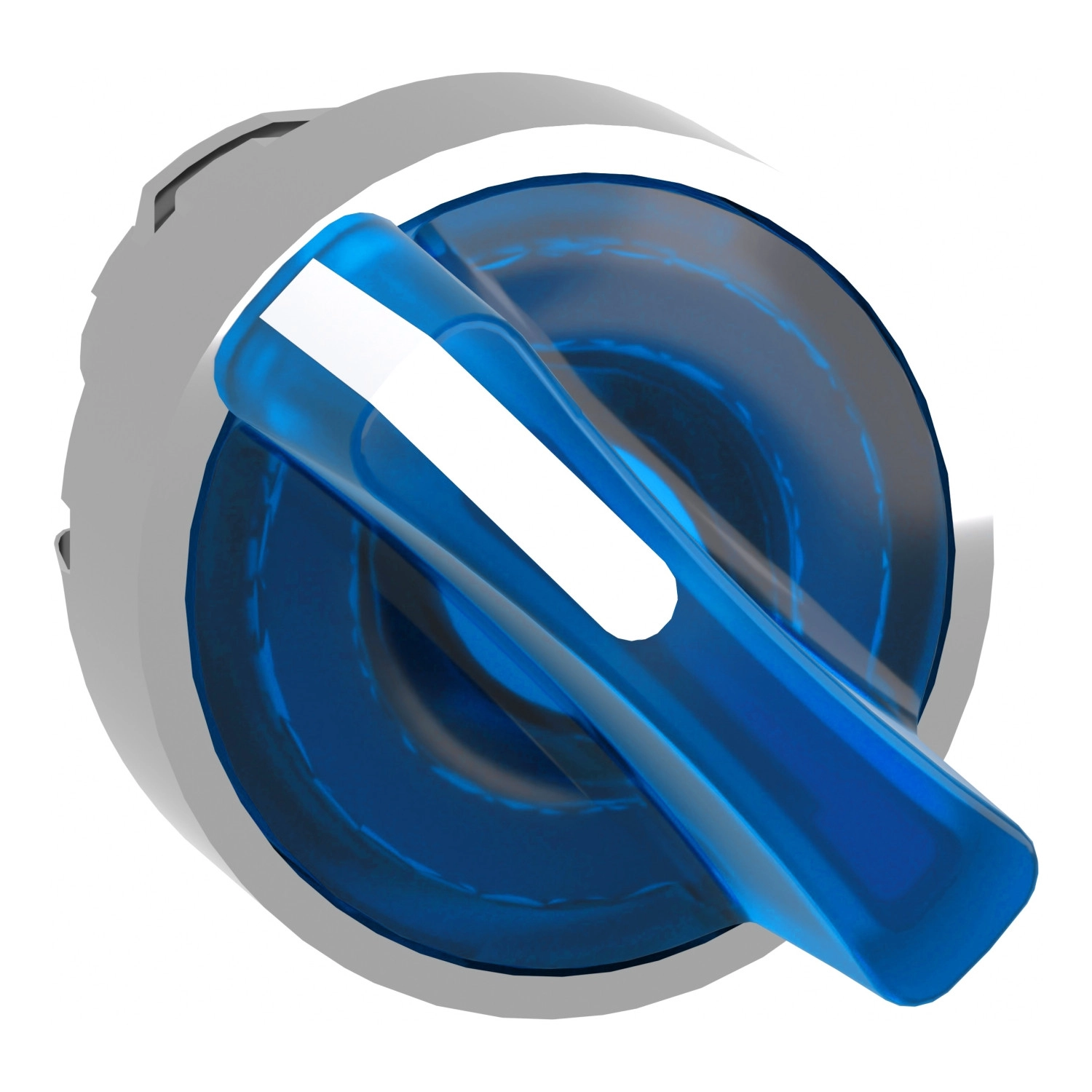

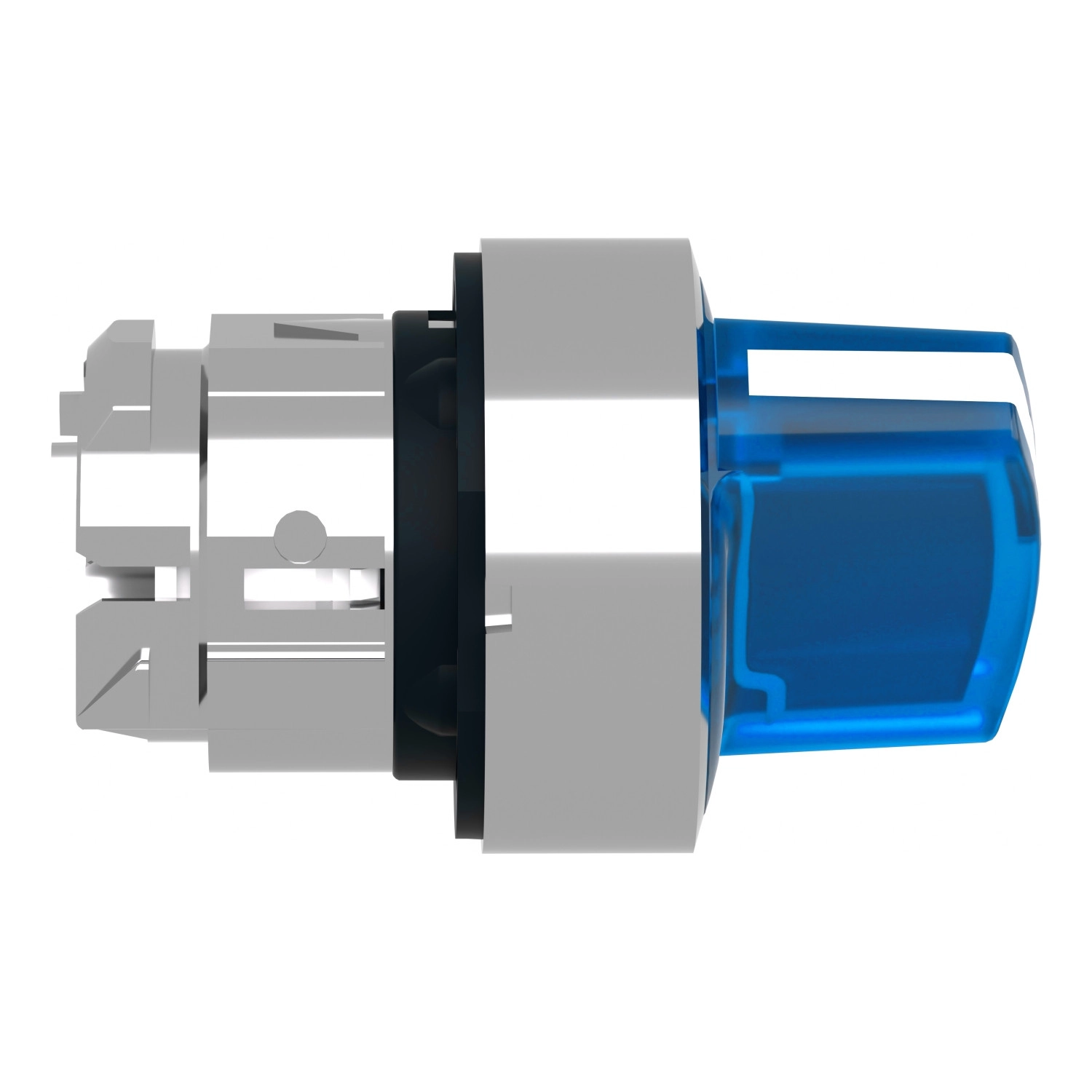

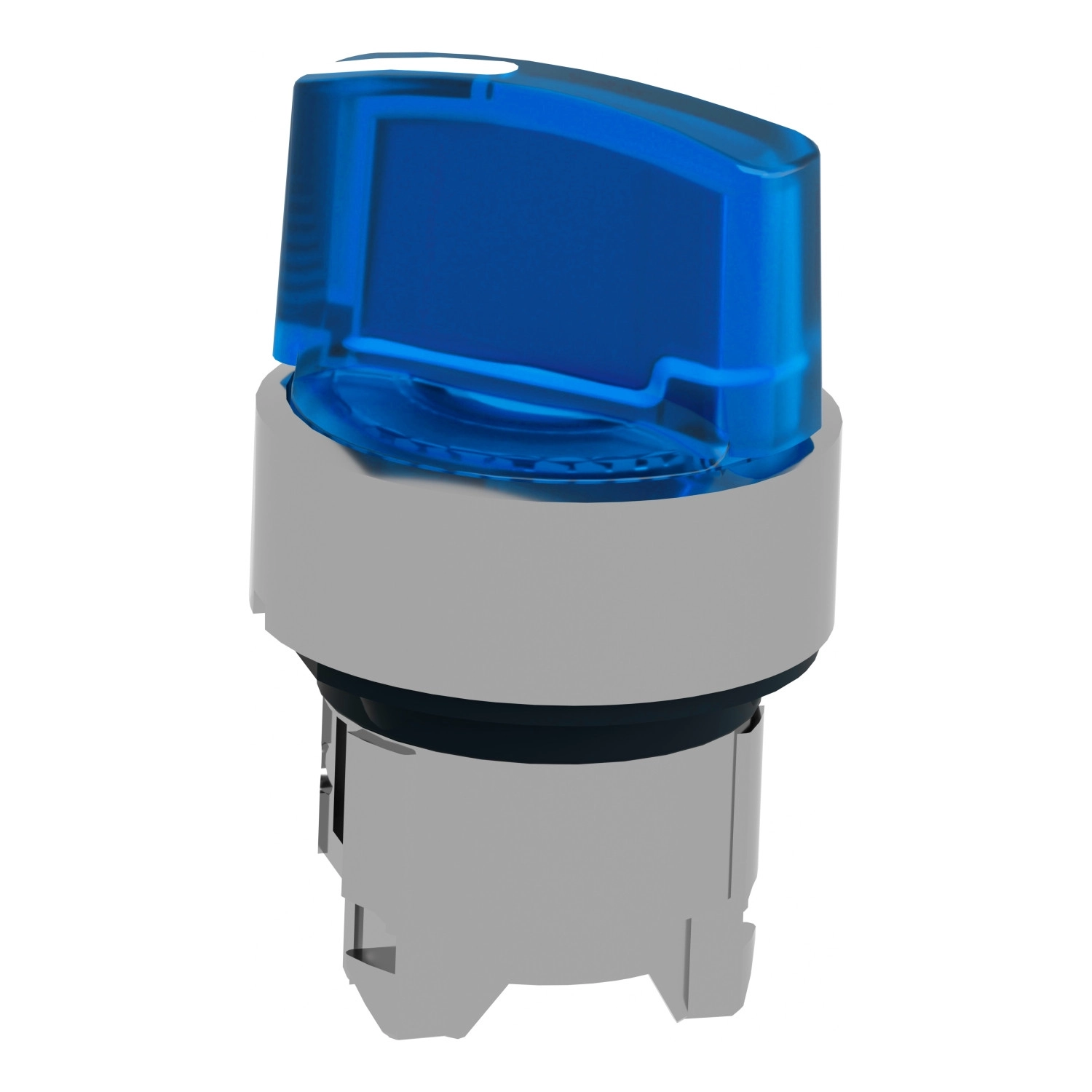

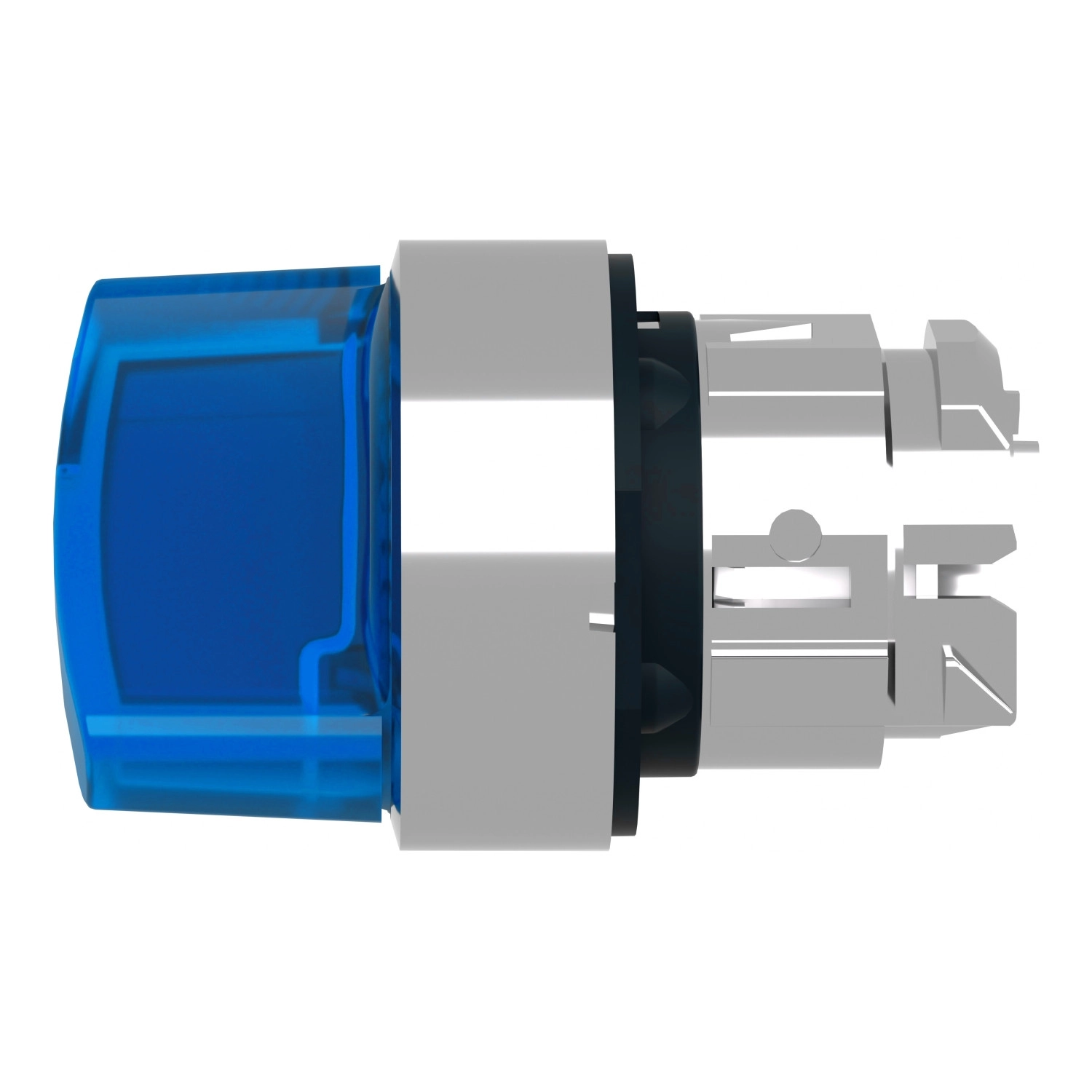

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1463 kódjelű világítható választókapcsoló feje egy prémium minőségű vezérlőelem, amely ipari vezérlőpanelek, gépek és berendezések irányításához tökéletes választás. A krómozott fém kivitelezés és a kék kezelőfogantyú kombinációja nem csupán esztétikai szempontból kiemelkedő, hanem a tartósság és a megbízhatóság szempontjából is elsőrangú megoldást kínál.
Ez a 22,5 mm-es szabványos szerelőnyílásba illeszkedő választókapcsoló fej univerzális LED-egységekkel kompatibilis, így rugalmasan illeszthető a különböző vezérlési alkalmazásokhoz. A termék 2 pozíciós kapcsolót tartalmaz 90°-os elforgatási tartománnyal, jobbról balra történő rugós visszatéréssel, ami biztosítja az egyértelmű működtetést és a biztonságos visszaállást. A standard kék fogantyú és a kék színű jelzőfelület kiváló láthatóságot biztosít, ezáltal a kapcsoló állapota könnyen leolvasható még gyengébb fényviszonyok között is. A választókapcsoló fej kör alakú jelzőegység fejjel rendelkezik, amely tökéletes illeszkedést és könnyű felismerhetőséget biztosít a vezérlőpanelen.
A ZB4BK1463 kiemelkedő műszaki paraméterekkel rendelkezik: 29 mm-es szélesség és magasság mellett 43 mm mélységgel számolhatunk a tervezés során. A termék kiváló mechanikai tartóssággal bír, akár 500 000 kapcsolási ciklust is kibír meghibásodás nélkül. Az ipari környezetben történő használatot támogatja az IP66, IP67, IP69, IP69K védettség, ami teljes por elleni védelmet és különböző mértékű víz elleni védelmet biztosít, beleértve a nagynyomású mosást is (7000000 Pa 55 °C-on, 0,1 m távolságból). A kapcsoló megfelel a NEMA 13 és NEMA 4X előírásoknak, valamint IK04 besorolással rendelkezik az ütésállóság tekintetében. A termék széles hőmérséklettartományban (-40...+70 °C) használható, így extrém körülmények között is megbízhatóan működik. Az I. osztályú túlfeszültség kategória biztosítja a megfelelő elektromos védelmet a rendszerben.
Schneider Electric Harmony XB4 - ZB4BK1463 -fém világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Világítható választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Fej típus: Standard
Szerelési átmérő: 22,5 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérésű
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 2 állás 90°
Kupak/működtető vagy lencse színe: Kék
Méret adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Mechanikai jellemzők
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód:
M3: <4 érintkezőhöz egyes blokkokat használva elülső szereléshez integrált LED-del
M6: <2 érintkezőhöz egyes blokkokat használva elülső szereléshez integrált LED-del és transzformátorral
M10: <2 érintkezőhöz egyes blokkokat használva elülső szereléshez integrált LED-del
M4: <4 érintkezőhöz egyes és dupla blokkokat használva elülső szereléshez integrált LED-del
Eszköz megjelenítése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Védettségi besorolások
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Ellenállási jellemzők
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullám gyorsulás esetén az IEC 60068-2-27 szerint
