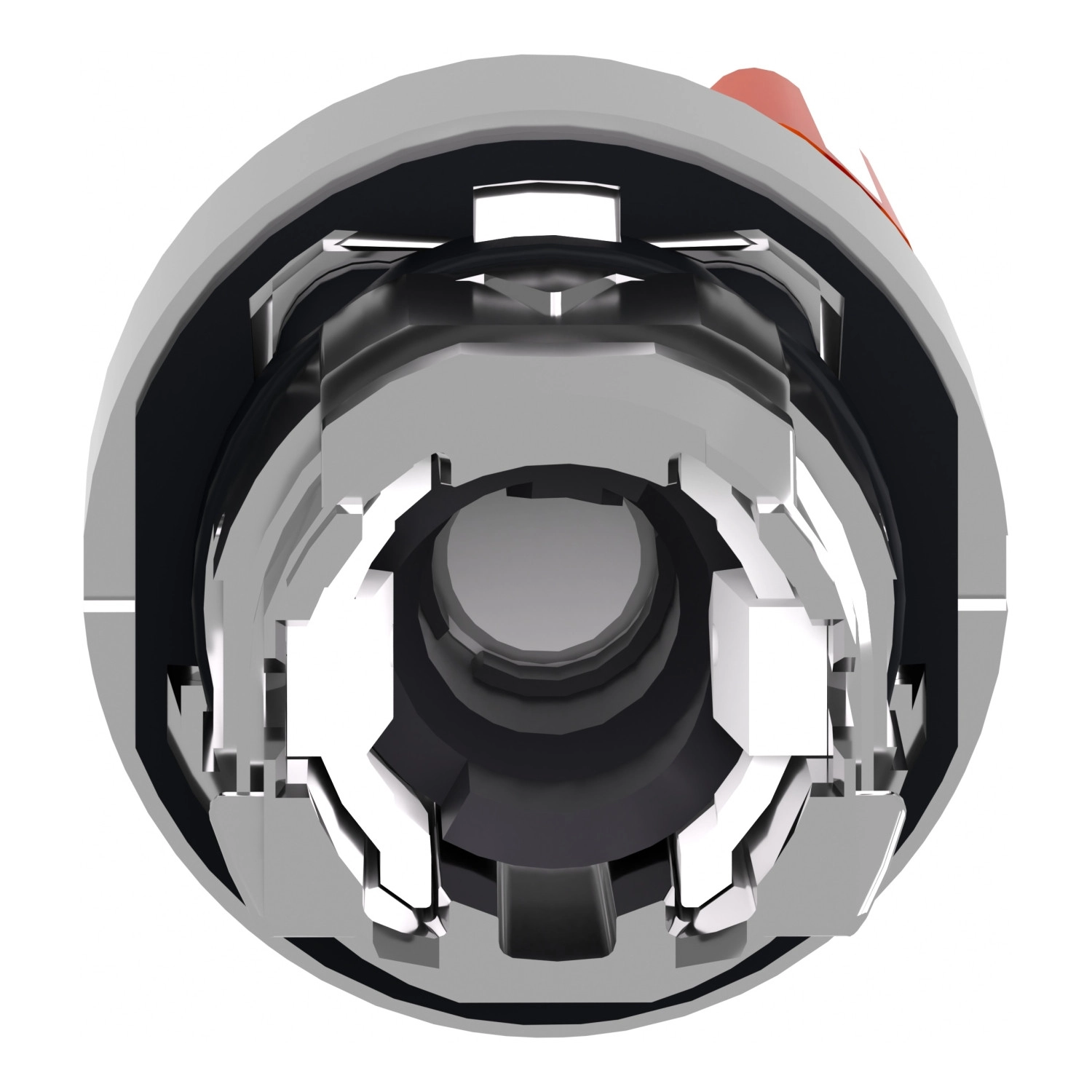

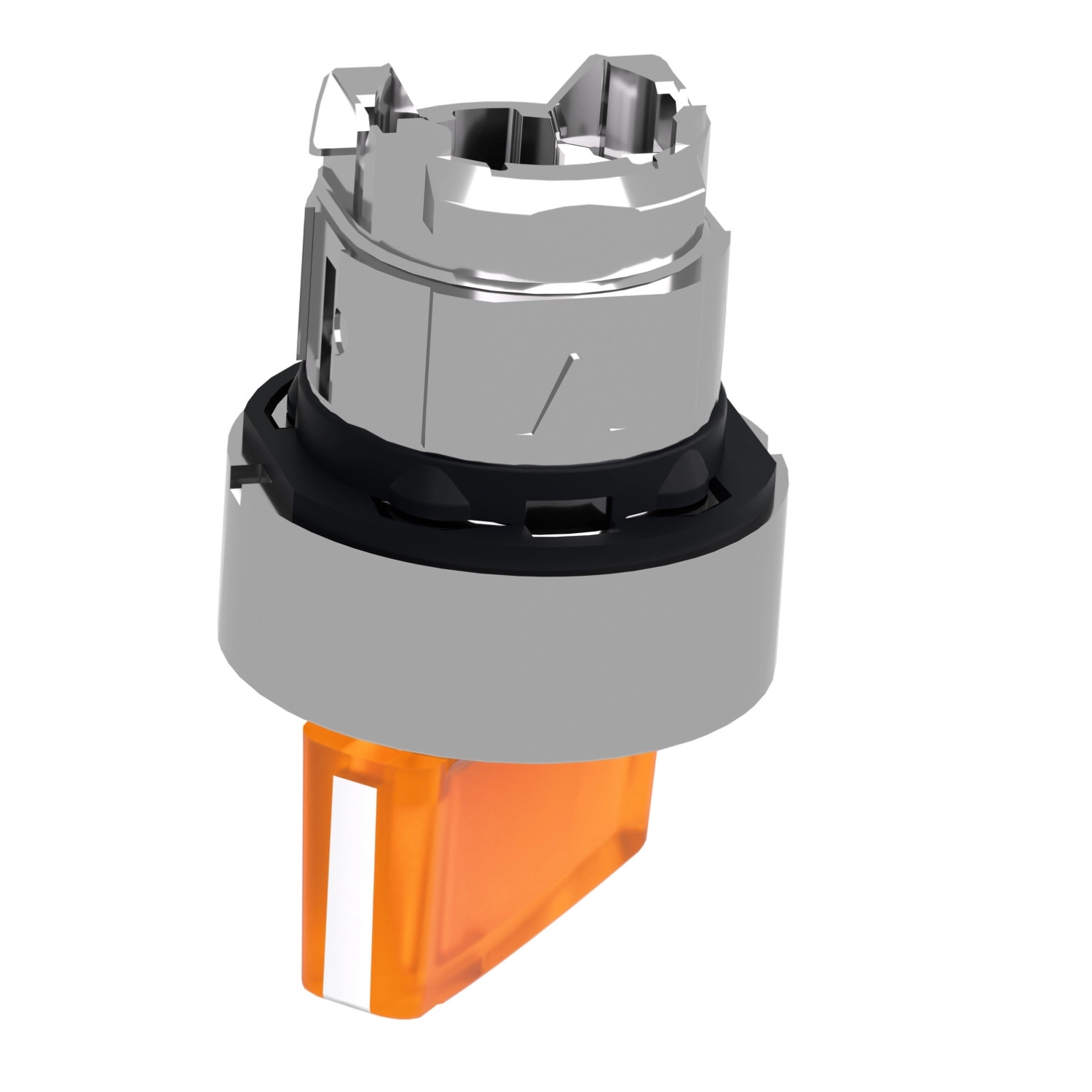

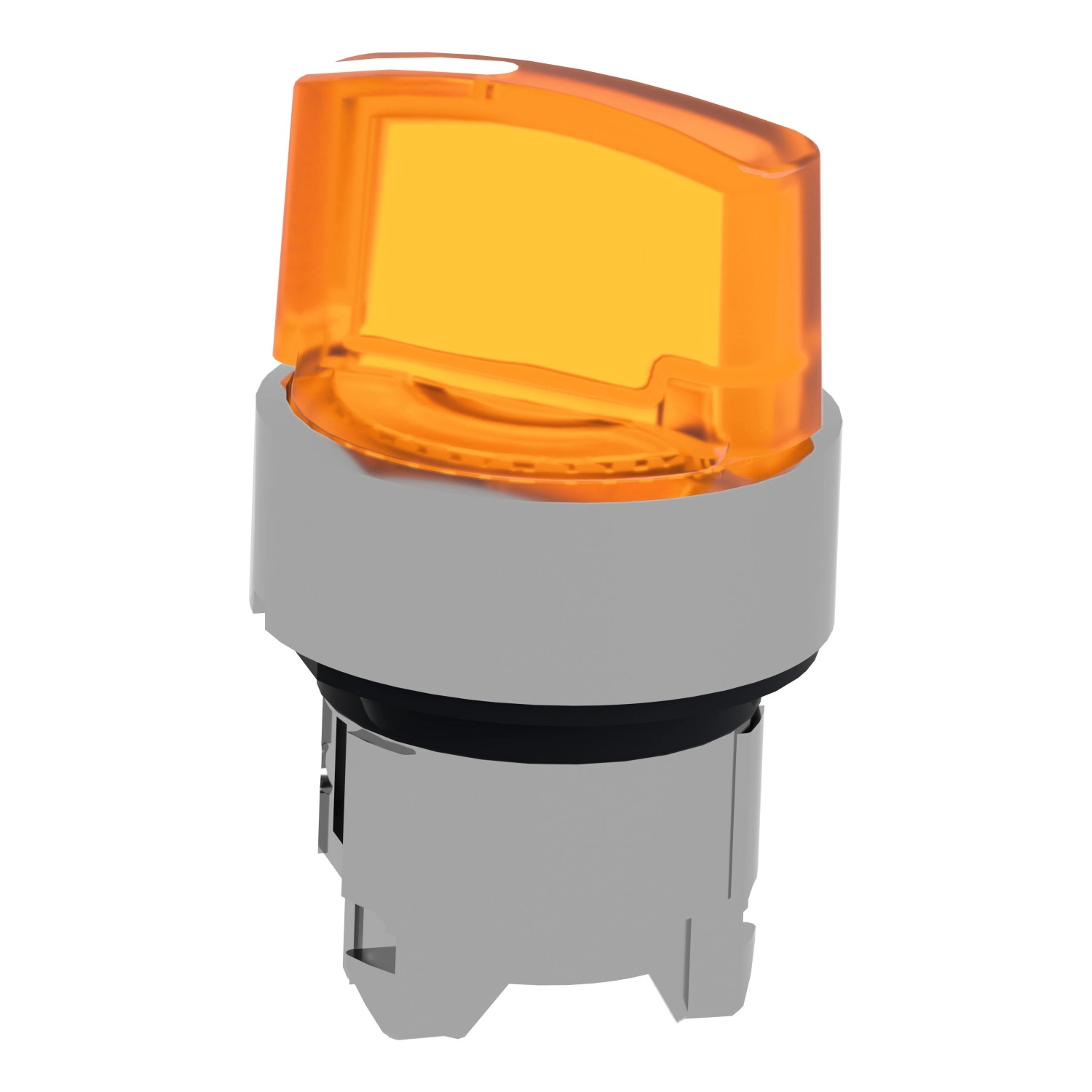

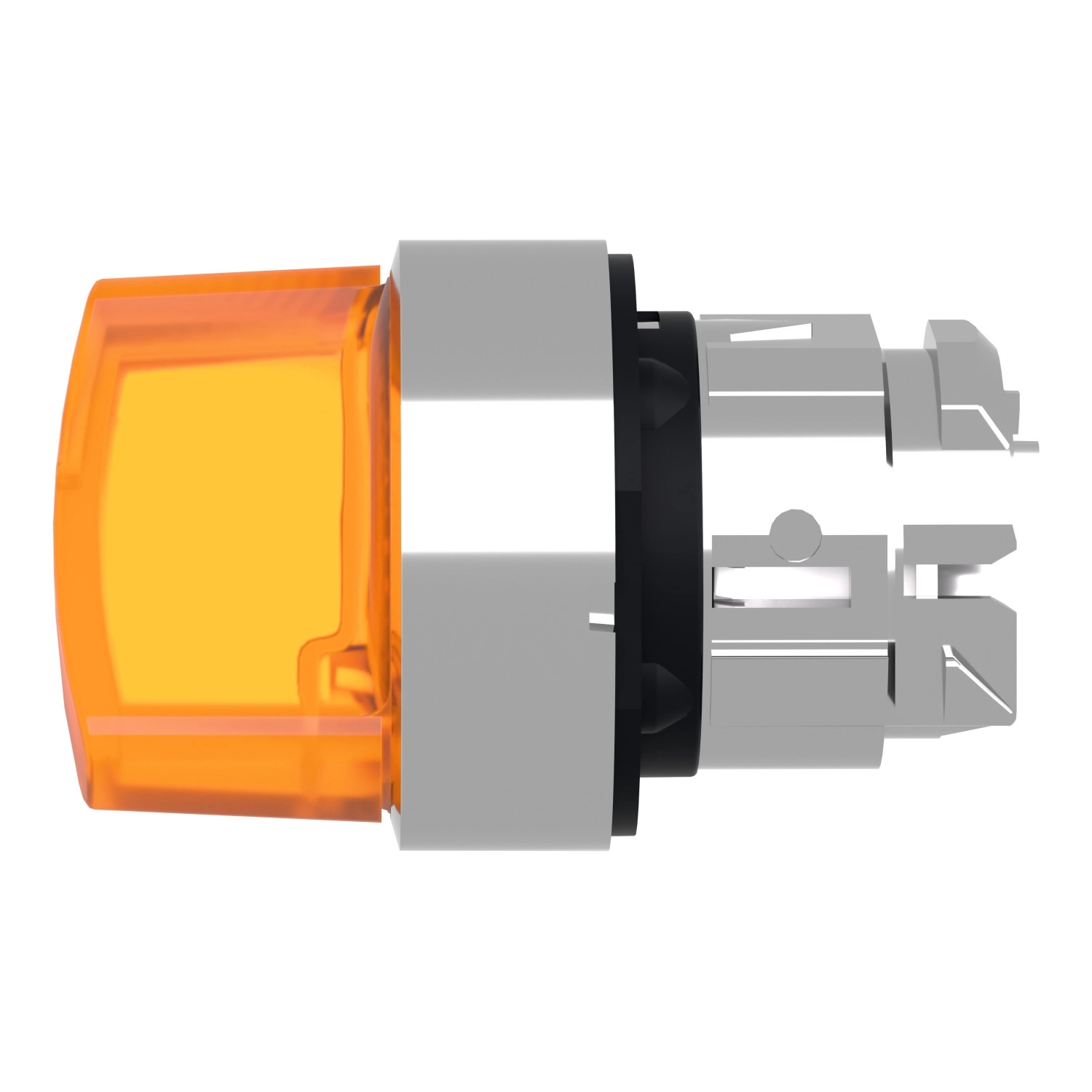

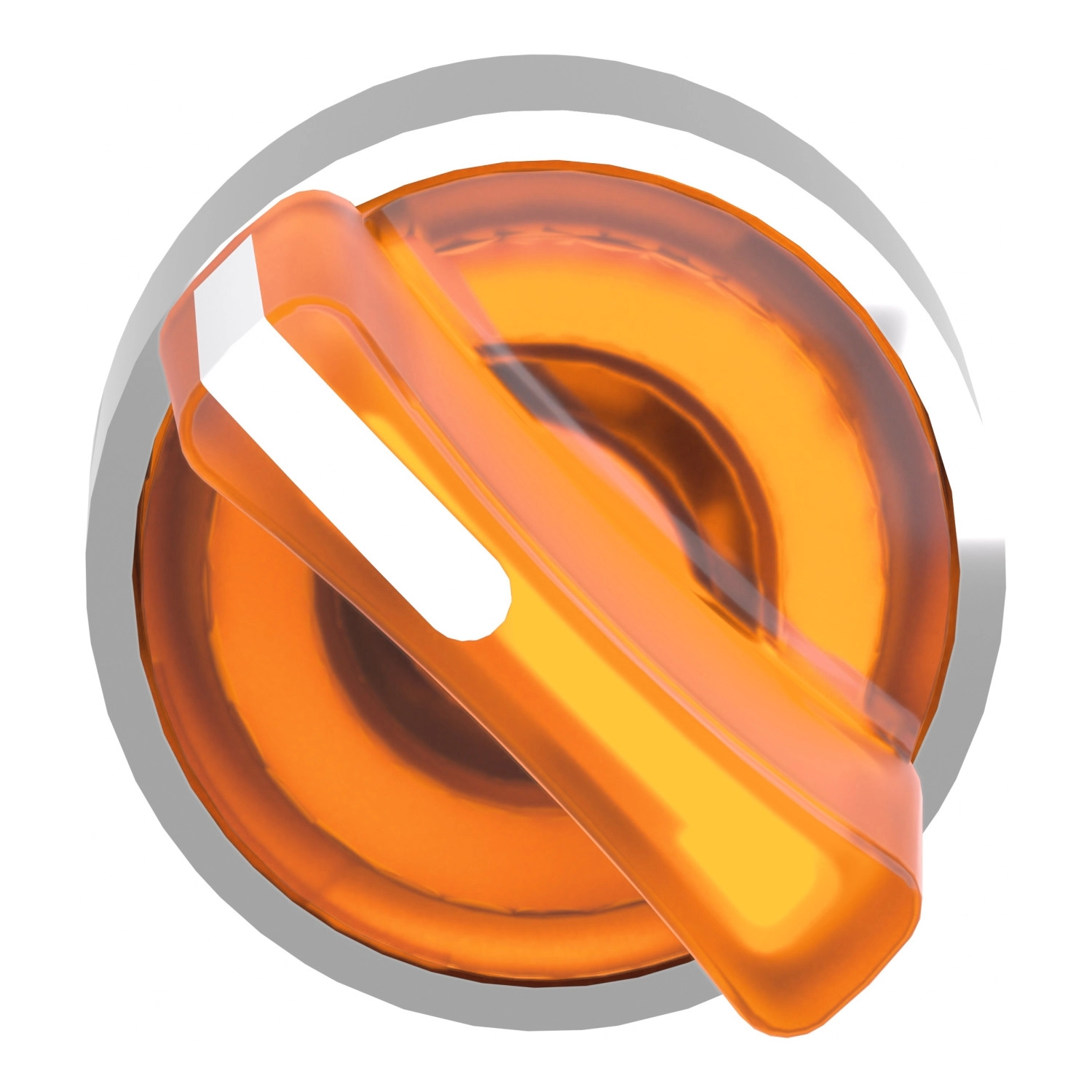

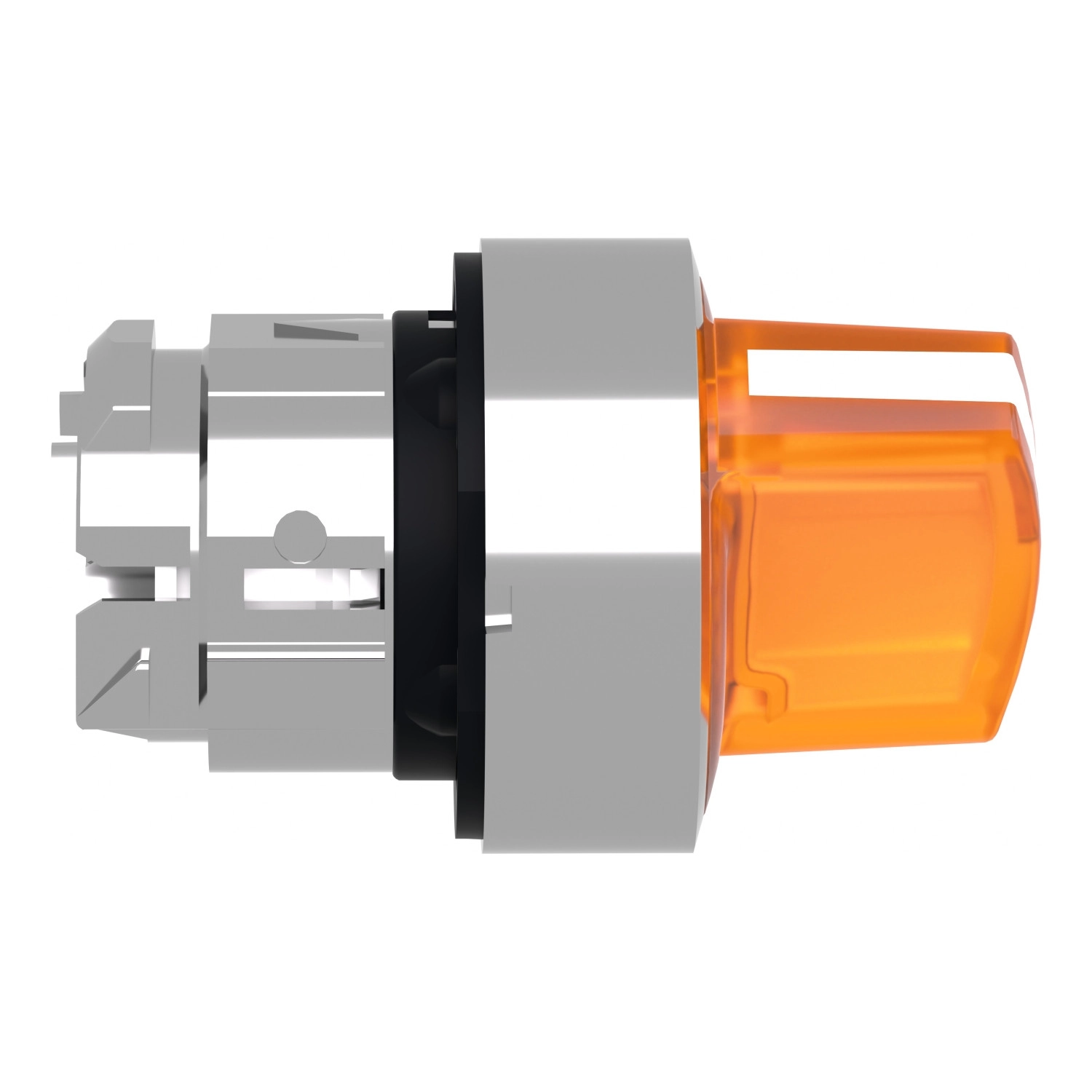

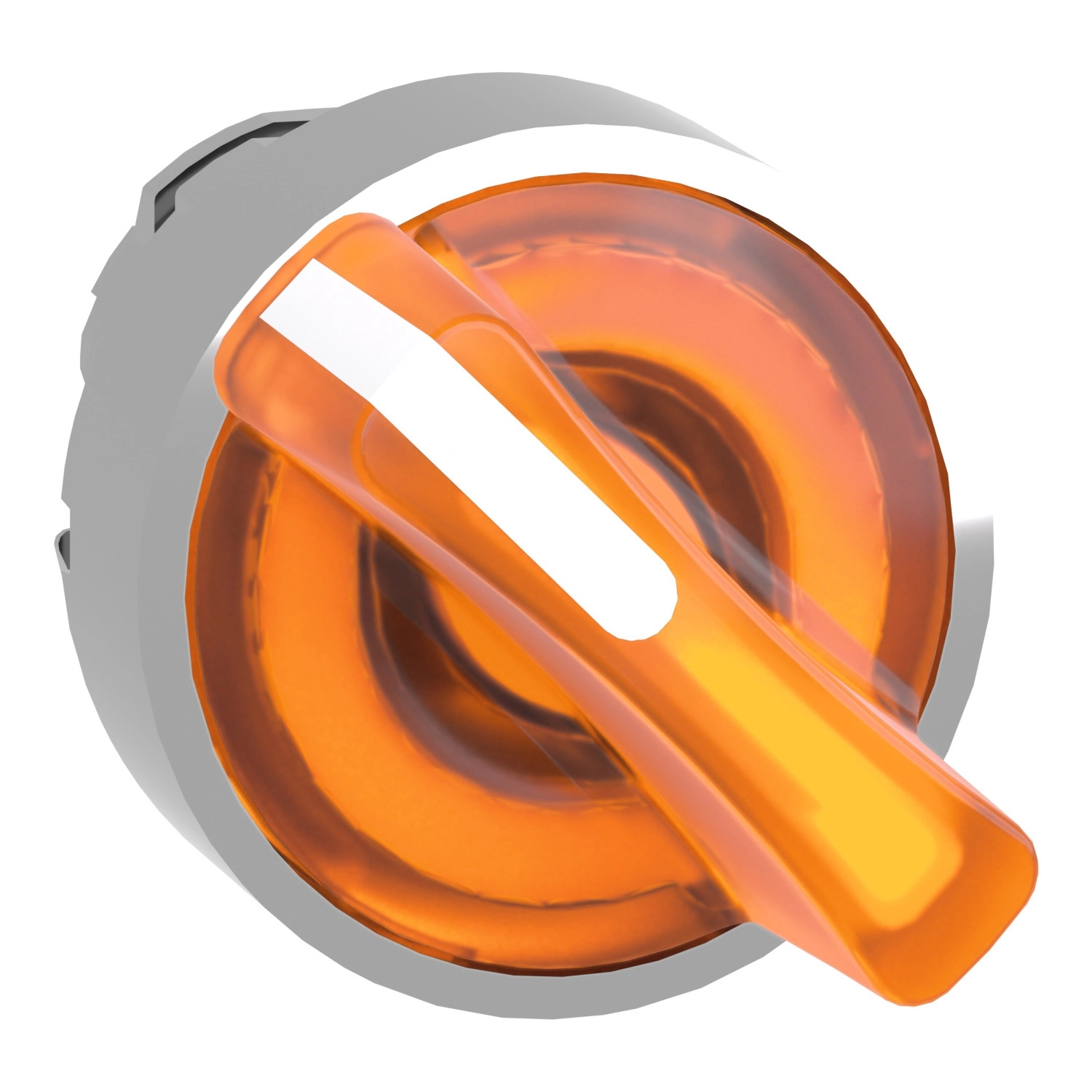

A Schneider Electric Harmony XB4 termékcsaládjába tartozó ZB4BK1453 modellszámú világító választókapcsoló fej kiváló minőségű ipari irányítástechnikai komponens, amely tökéletesen illeszkedik az automatizálási és vezérlési rendszerekbe. Ez a krómozott fém kerettel ellátott, narancs színű kezelőgombbal rendelkező modell a megbízhatóság és a könnyű használhatóság tökéletes kombinációját nyújtja.
A ZB4BK1453 egy prémium kategóriás, világítható választókapcsoló fej, amelyet kifejezetten 22,5 mm-es szerelőnyílásokba terveztek. A termék jobbról balra rugósan visszatérő működésű, azaz automatikusan visszaáll alaphelyzetbe, és két pozícióval rendelkezik, amelyek között 90 fokos a váltás. A narancs színű standard markolat ergonomikus kialakítású, így a kezelőszemélyzet könnyen és kényelmesen használhatja akár kesztyűben is. Az integrált univerzális LED-technológiával való kompatibilitás modern és energiatakarékos megoldást biztosít a kapcsoló állapotának vizuális jelzésére, ami tovább növeli a berendezés kezelőinek hatékonyságát és biztonságát.
A termék kiemelkedő tartósságot kínál, amit a lenyűgöző 500.000 kapcsolási ciklus mechanikai élettartam bizonyít. A ZB4BK1453 kivételes védelmi jellemzőkkel rendelkezik: IP66, IP67, IP69, IP69K védettségi besorolással bír, ami azt jelenti, hogy tökéletesen ellenáll a pornak, a nagynyomású vízsugárnak (akár 7.000.000 Pa nyomásig 55°C-on), és a teljes vízbemerítésnek is. A NEMA 13 és NEMA 4X besorolás további bizonyíték a termék kiváló környezetvédelmi tulajdonságaira. A termék IK04 fokozatú ütésállósággal is rendelkezik, így ellenáll a mechanikai behatásoknak is. Működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is.
A ZB4BK1453 választókapcsoló fej különböző kapcsolási konfigurációkkal kompatibilis: alkalmazható M3 kódú elrendezésben akár 4 érintkezőig egyedi blokkok használatával frontális szerelésben integrált LED-del, M6 kódú elrendezésben akár 2 érintkezőig egyedi blokkok használatával frontális szerelésben integrált LED-del és transzformátorral, M10 kódú elrendezésben akár 2 érintkezőig egyedi blokkok használatával frontális szerelésben integrált LED-del, illetve M4 kódú elrendezésben akár 4 érintkezőig egyedi és dupla blokkok használatával frontális szerelésben integrált LED-del. A termék számos nemzetközi szabványnak és előírásnak felel meg, többek között: CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-4, JIS C8201-5-1, UL 508 és JIS C8201-1. Rendelkezik továbbá BV, CSA, DNV, LROS és UL tanúsítványokkal, amelyek igazolják a termék magas minőségét és megbízhatóságát.
Schneider Electric Harmony XB4 - ZB4BK1453 -fém világító választókapcsoló fej, Ø22, 2 állású, narancs, jobbról visszatérő műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Fejkialakítás: Standard
Szerelési átmérő: 22,5 mm
Nem osztható eladási mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról balra rugósan visszatérő
Működtető profilja: Narancs standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kupak/működtető vagy lencse színe: Narancs
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3 max. 4 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel integrált LED-del
M6 max. 2 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz egyedi blokkok használatával elülső rögzítéssel integrált LED-del
M4 max. 4 érintkezőhöz egyedi és dupla blokkok használatával elülső rögzítéssel integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály IEC 60536 szerint
IP védettségi fokozat: IP66 IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-5
IEC 60947-5-4
JIS C8201-5-1
UL 508
JIS C8201-1
Termék tanúsítványok: BV
CSA
DNV
LROS (Lloyds register of shipping)
UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás IEC 60068-2-27 szerint
