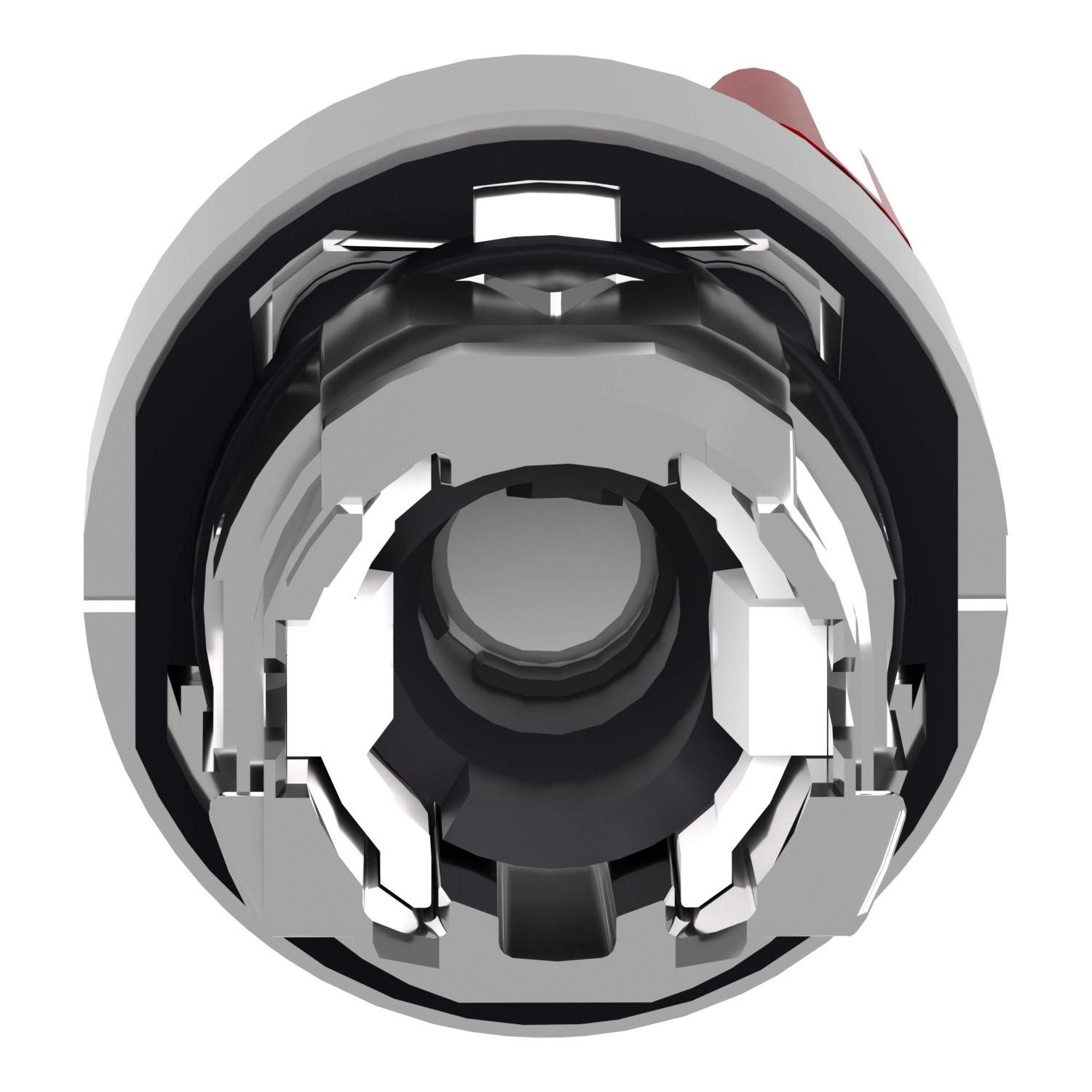

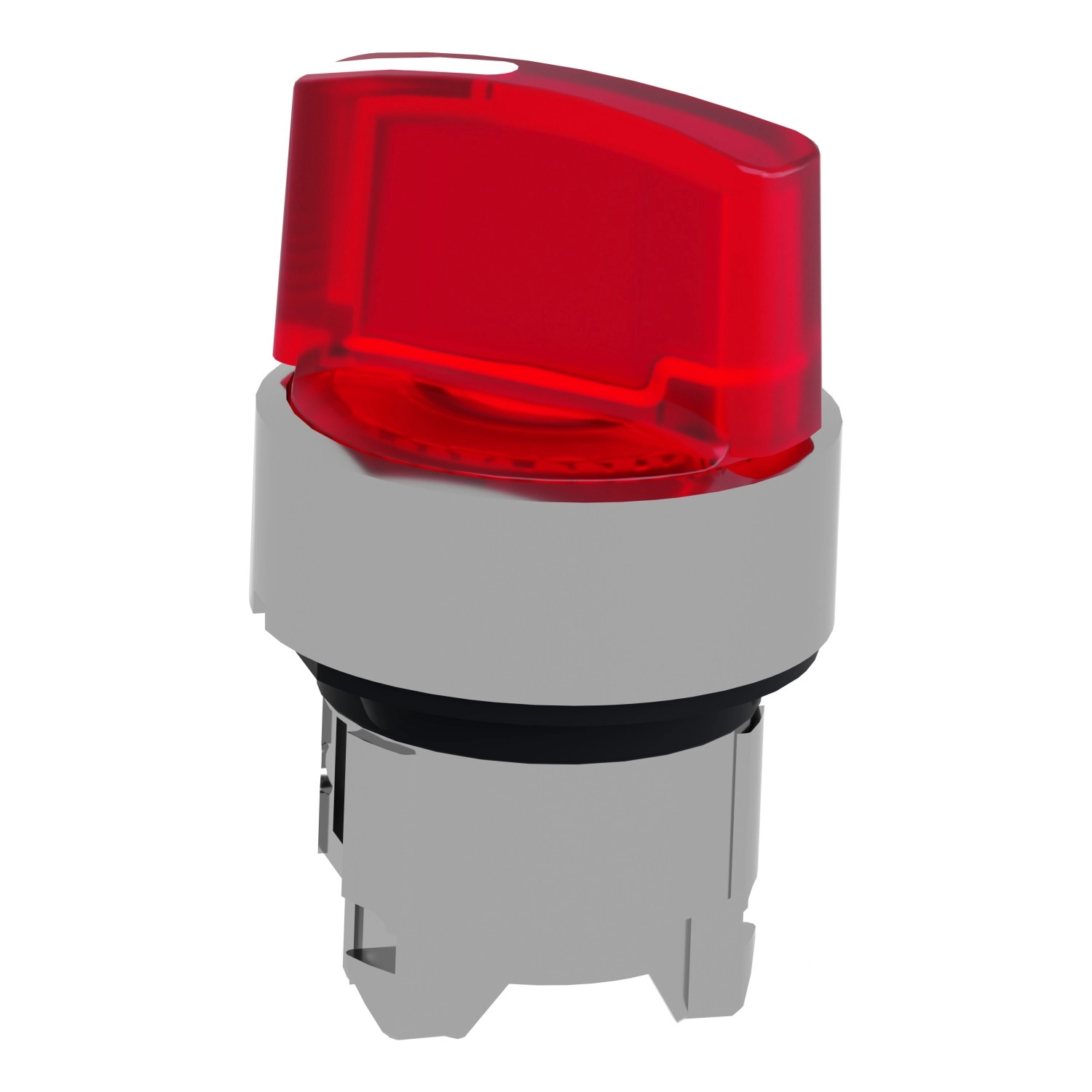

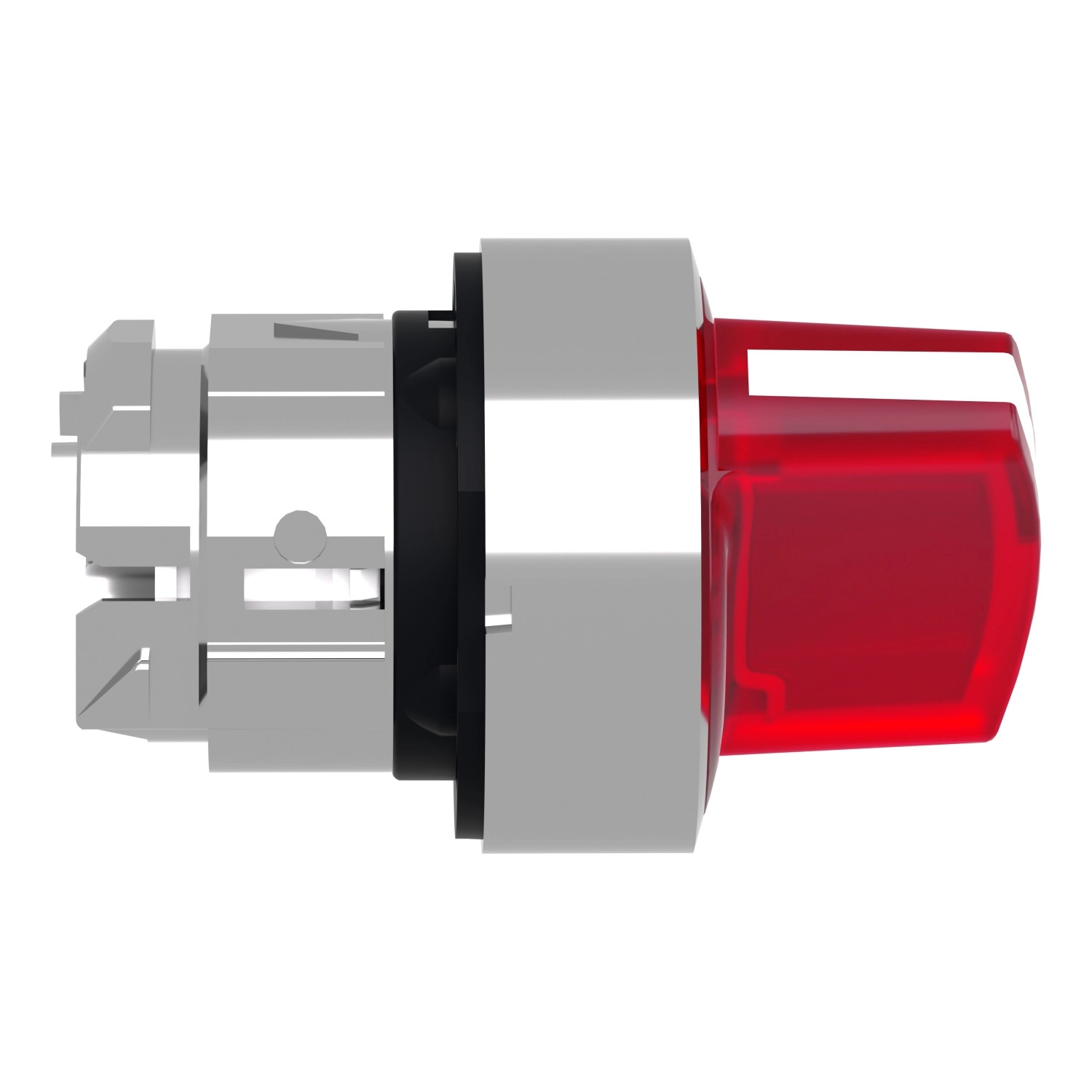

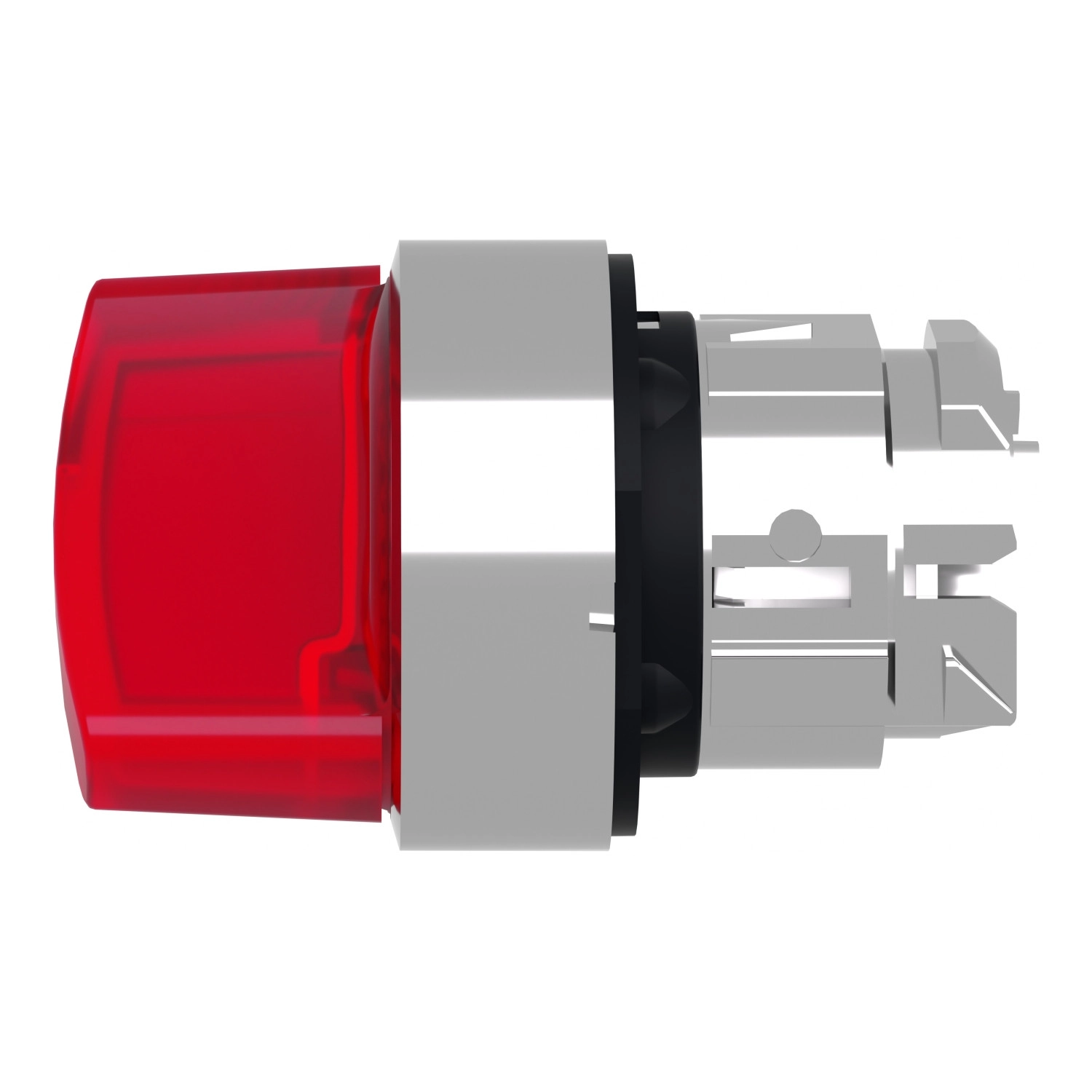

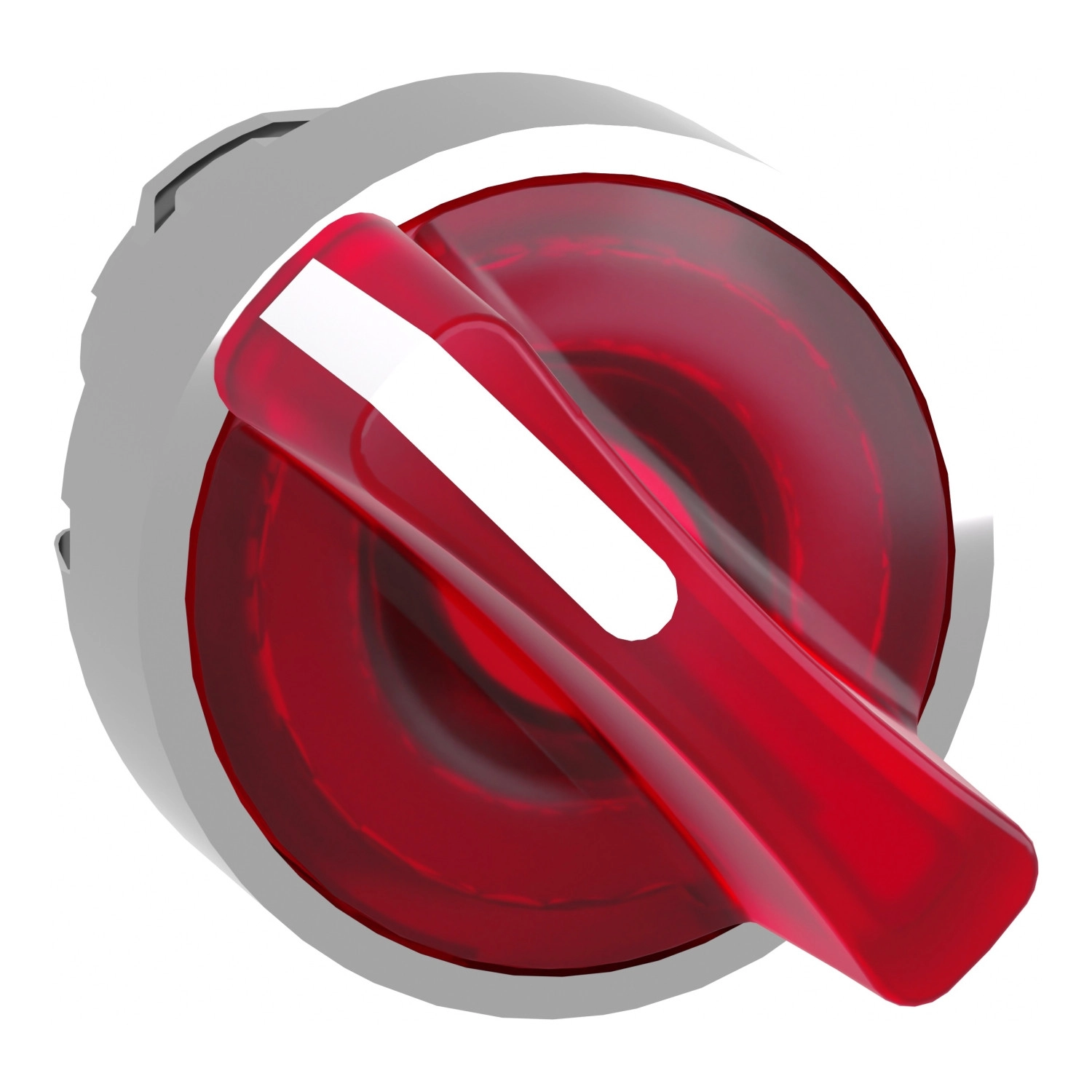

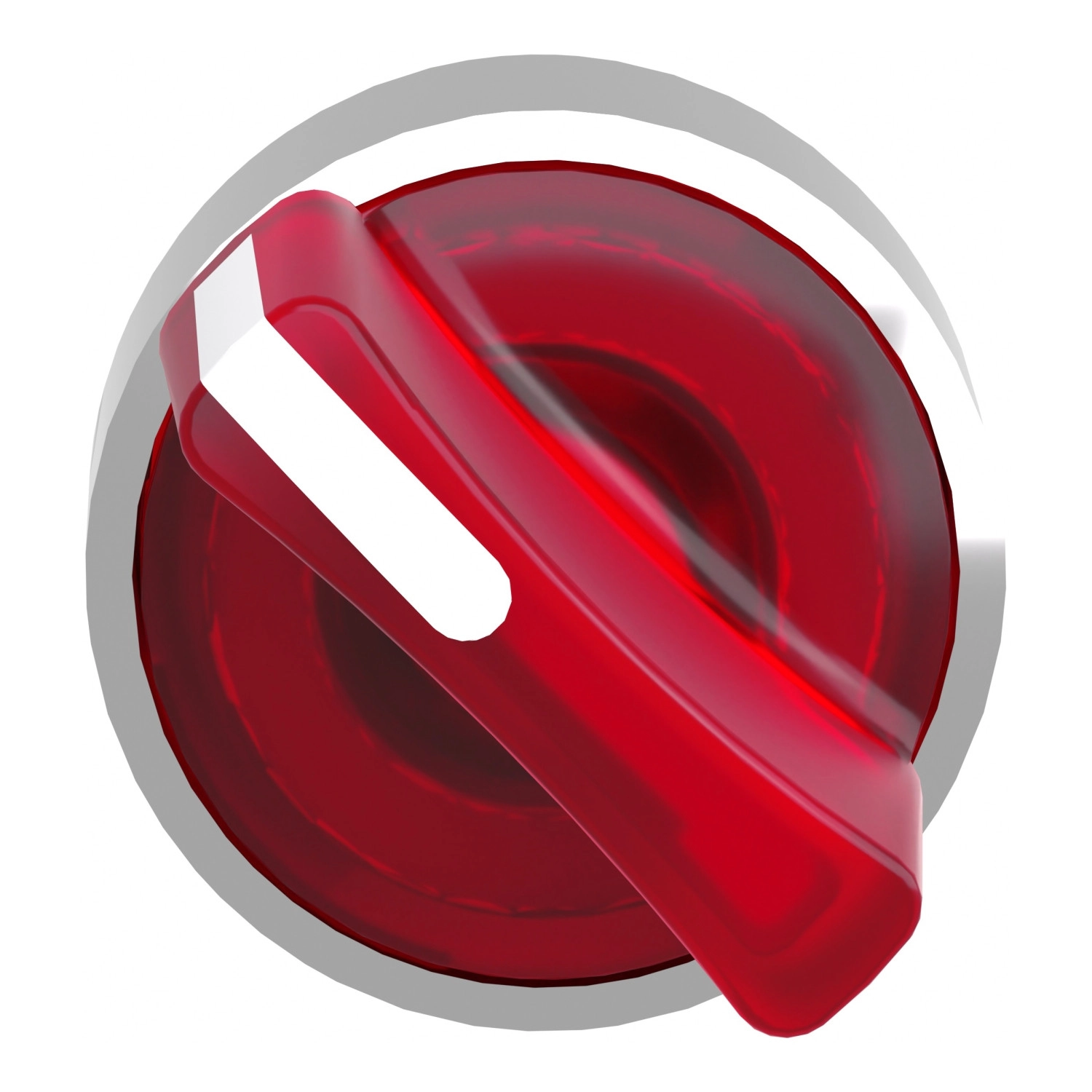

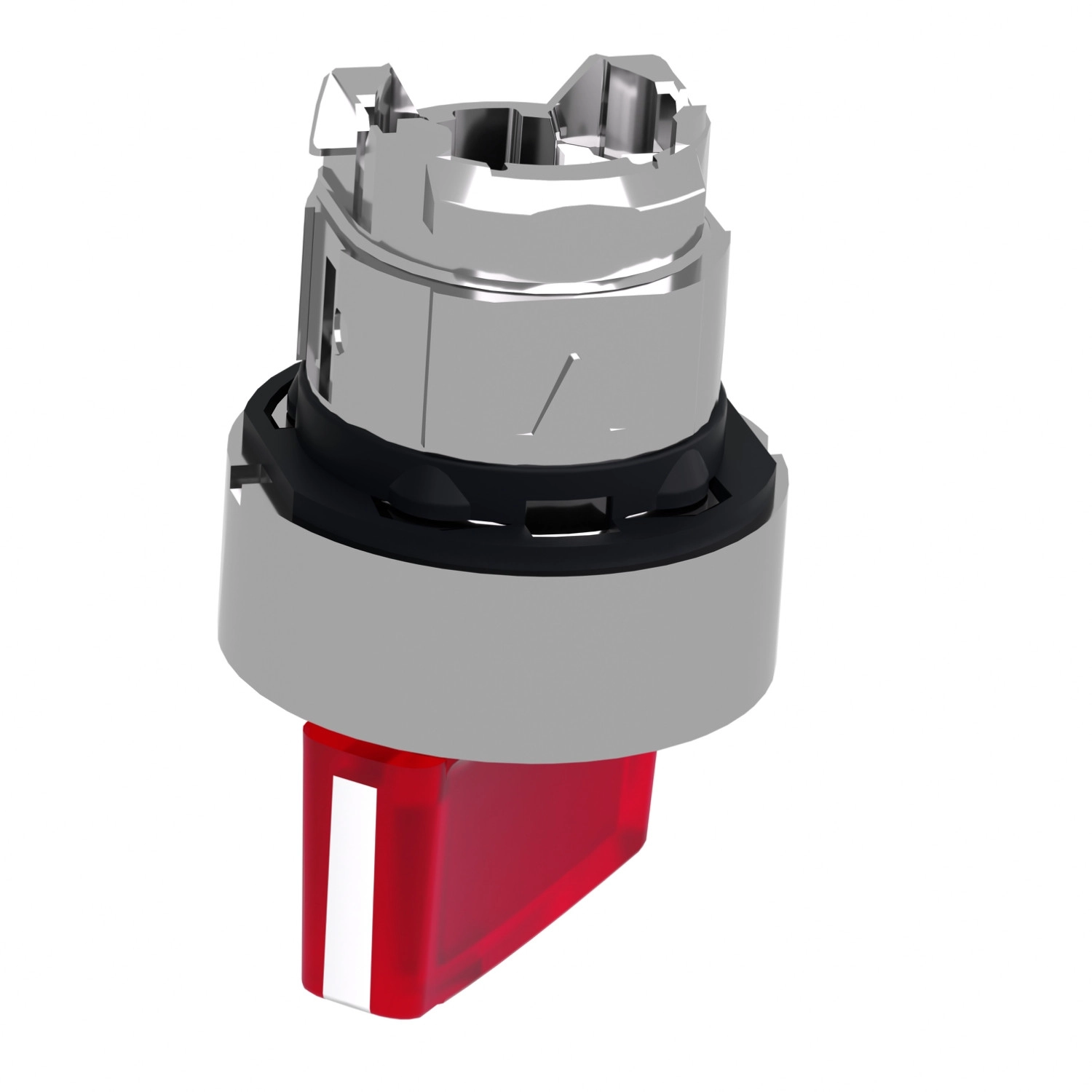

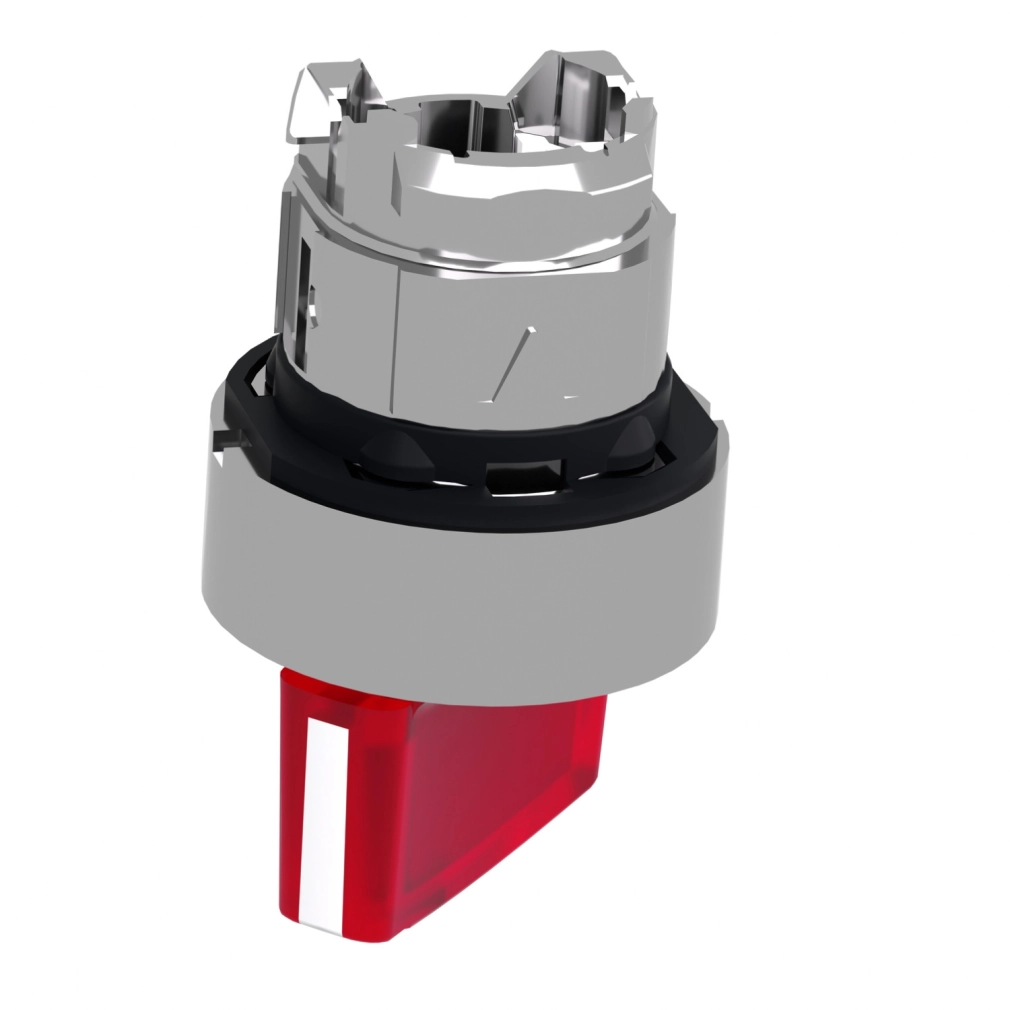

A Schneider Electric Harmony XB4 termékcsalád ZB4BK1443 típusú világító választókapcsoló feje a megbízható ipari kapcsolók új generációját képviseli. Ez a piros színű, standard fogantyúval ellátott kapcsolófej kiválóan alkalmazható különböző vezérlőrendszerekben, ahol a vizuális visszajelzés és a könnyű kezelhetőség egyaránt fontos szempont.
A ZB4BK1443 egy univerzális LED-kompatibilis kapcsolófej, amely 22,5 mm-es szabványos rögzítési átmérővel rendelkezik, így könnyen beépíthető a legtöbb ipari alkalmazásba. A kapcsoló két pozíciós kialakítással és jobbról-balra rugós visszatérítéssel rendelkezik, ami 90°-os működési szöget biztosít. Ez a funkció különösen hasznos olyan helyzetekben, ahol ideiglenes működtetésre van szükség, mivel a kapcsoló automatikusan visszatér alaphelyzetbe a kéz elengedése után. A króm bevonatú fém keret nemcsak esztétikus megjelenést kölcsönöz, hanem növeli a termék tartósságát és ellenálló képességét is a zord ipari környezetben.
A termék kiemelkedő műszaki tulajdonságokkal rendelkezik, amelyek biztosítják hosszú élettartamát és megbízható működését. Az IP66, IP67, IP69 és IP69K védettségi fokozatai kiváló védelmet nyújtanak por és nedvesség ellen, míg az IK04 ütésállósági besorolás garantálja a mechanikai sérülésekkel szembeni ellenállást. A kapcsoló mechanikai élettartama lenyűgöző: 500 000 működési ciklust képes teljesíteni meghibásodás nélkül. A termék ellenáll a nagy nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen fontos az élelmiszeripari vagy más, rendszeres tisztítást igénylő alkalmazásoknál. Az üzemi hőmérséklet-tartomány -40°C és +70°C között mozog, így szélsőséges környezeti feltételek között is megbízhatóan működik.
A ZB4BK1443 kapcsolófej többféle elektromos összeállításban használható, amit a különböző kódok jelölnek: M3 (legfeljebb 4 kontaktushoz egyes blokkok használatával, előlapi szerelésben, integrált LED-del), M4 (legfeljebb 4 kontaktushoz egyes és dupla blokkok használatával, előlapi szerelésben, integrált LED-del), M6 (legfeljebb 2 kontaktushoz egyes blokkok használatával, előlapi szerelésben, integrált LED-del és transzformátorral) és M10 (legfeljebb 2 kontaktushoz egyes blokkok használatával, előlapi szerelésben, integrált LED-del). A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508 és más előírásoknak, valamint rendelkezik BV, CSA, DNV, LROS és UL tanúsítványokkal is. Ezek a tanúsítványok és megfelelőségek garantálják, hogy a ZB4BK1443 választókapcsoló fej a legmagasabb minőségi és biztonsági követelményeknek is megfelel, így ideális választás kritikus ipari alkalmazásokhoz.
Schneider Electric Harmony XB4 - ZB4BK1443 -fém világító választókapcsoló fej, Ø22, 2 állású, piros, jobbról visszatérő műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Króm bevonatú fém
Fejforma: Kör alakú
Fej típusa: Standard
Fizikai jellemzők
Szerelési átmérő: 22,5 mm
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Kezelő profil: Piros standard fogantyú
Sapka/kezelő vagy lencse színe: Piros
Működési jellemzők
Működtetés típusa: Jobbról balra rugós visszatérés
Működtető pozíció információ: 2 állás 90°
Eszköz kivitel: Alap elem
Mechanikai élettartam: 500000 ciklus
Környezeti paraméterek
Védettség: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettség: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 (IEC 50102 szerint)
Üzemi hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály (IEC 60536 szerint)
Védőkezelés: TH
Tanúsítványok és szabványok
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-4, UL 508, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Ellenálló képesség
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos összeállítás
Elektromos összetétel kód: M3 (legfeljebb 4 kontaktushoz egyes blokkok használatával előlapi szerelésben integrált LED-del)
M6 (legfeljebb 2 kontaktushoz egyes blokkok használatával előlapi szerelésben integrált LED-del és transzformátorral)
M10 (legfeljebb 2 kontaktushoz egyes blokkok használatával előlapi szerelésben integrált LED-del)
M4 (legfeljebb 4 kontaktushoz egyes és dupla blokkok használatával előlapi szerelésben integrált LED-del)
