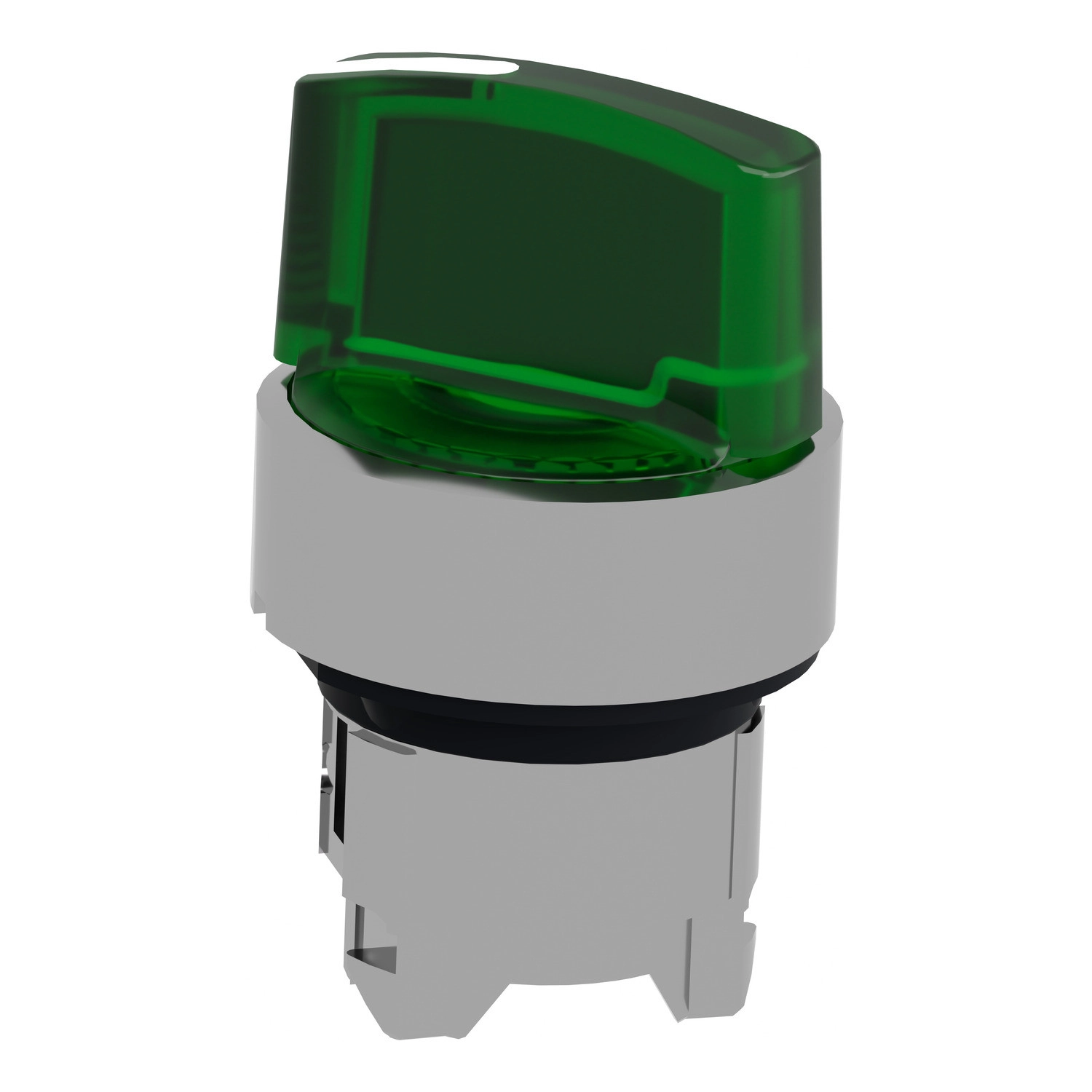

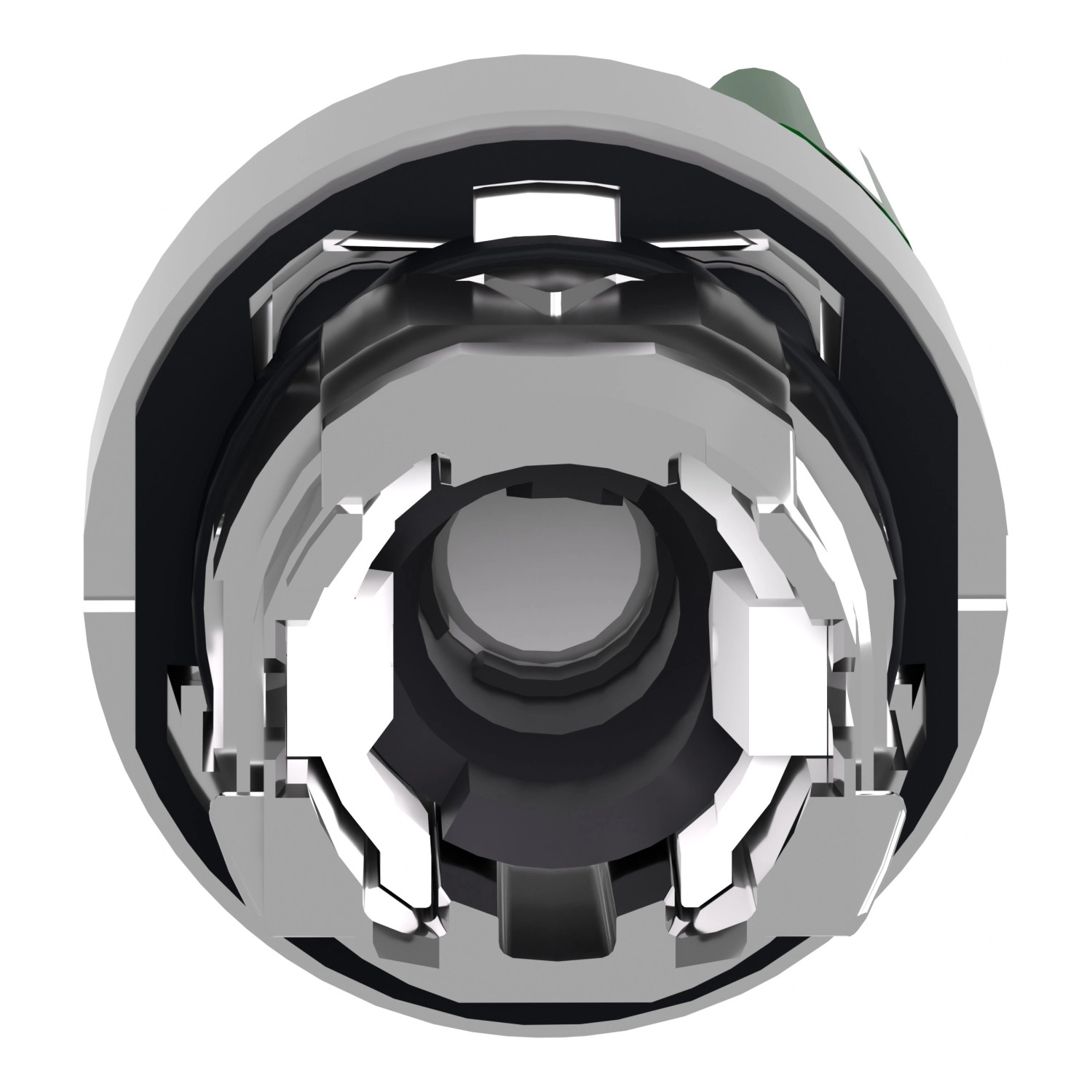

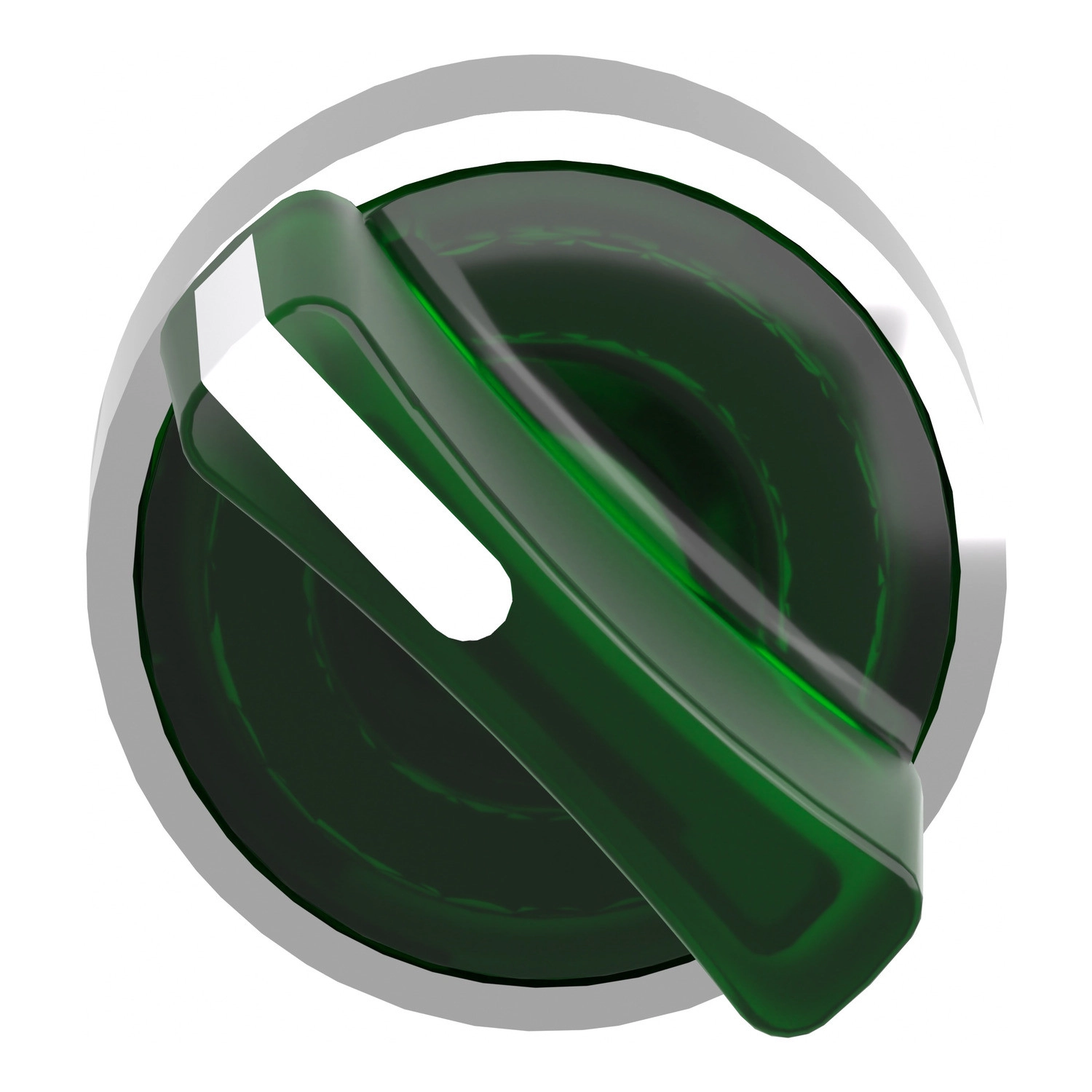

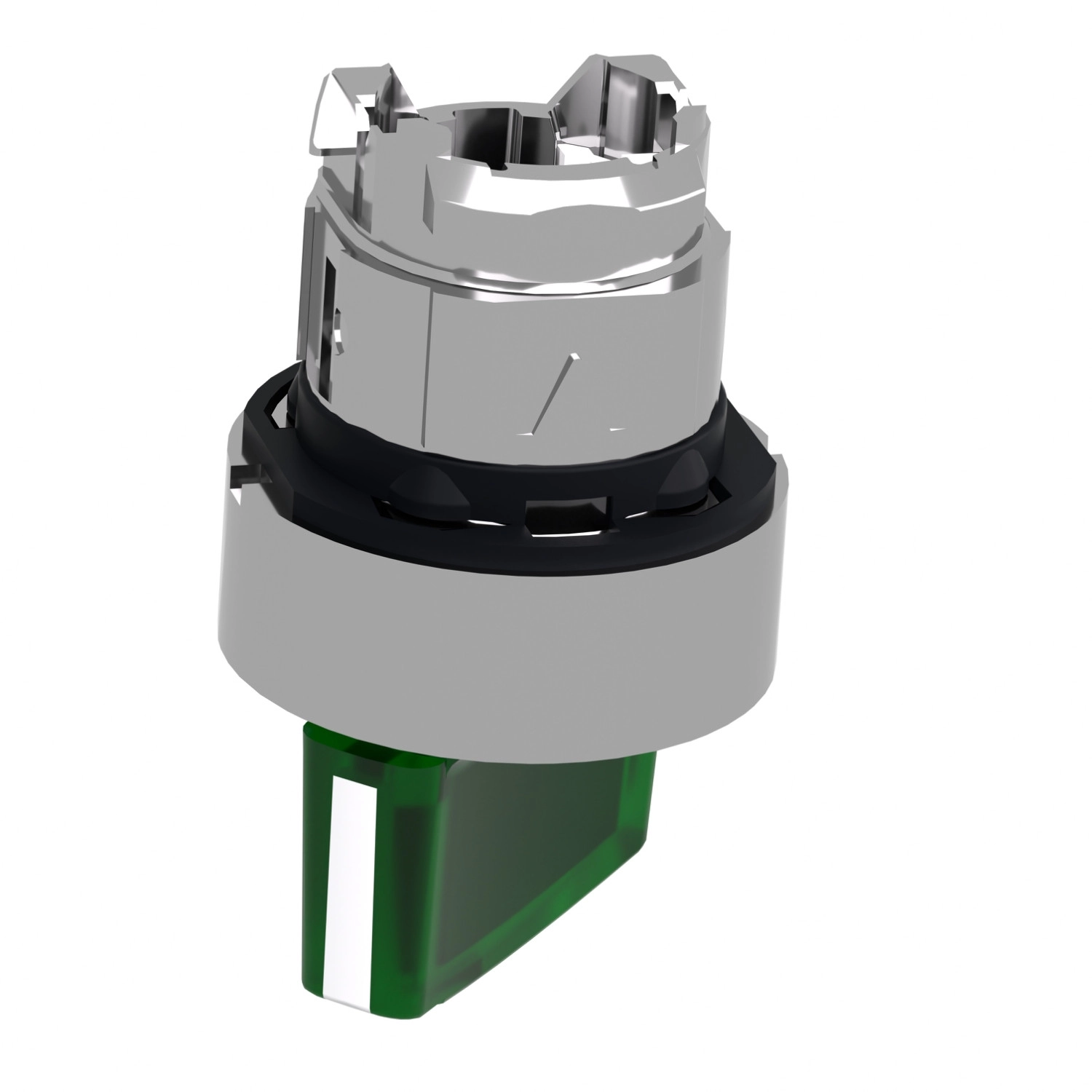

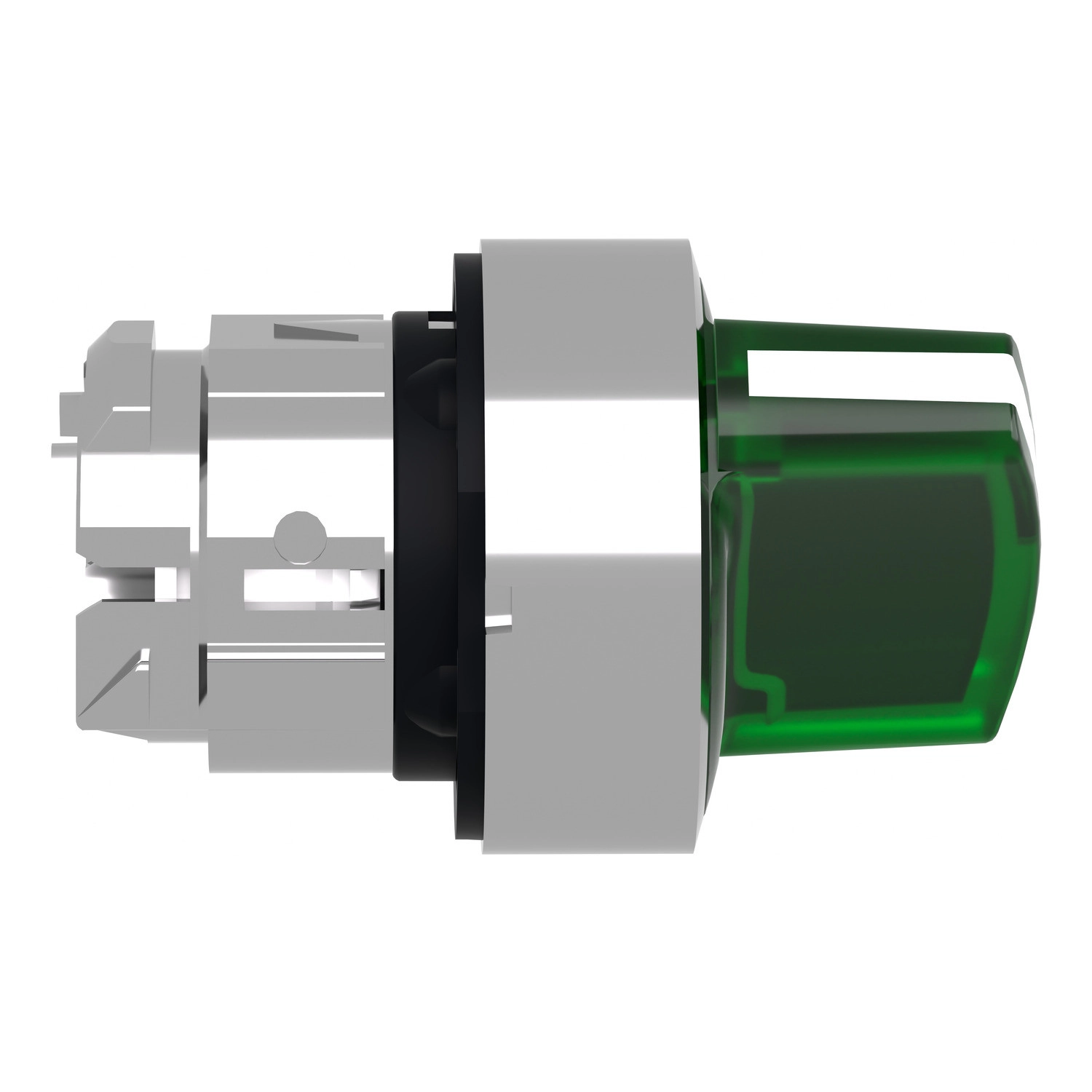

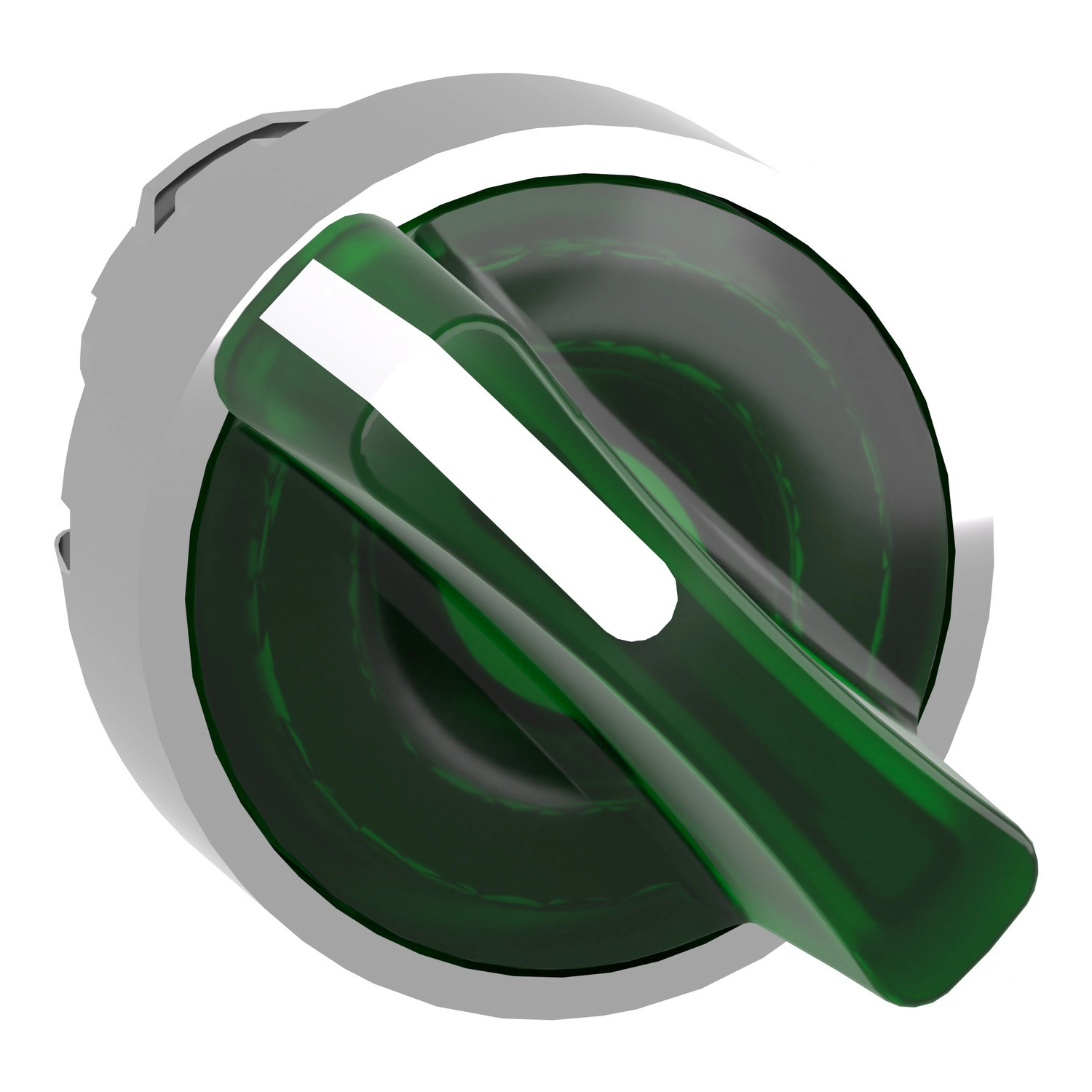

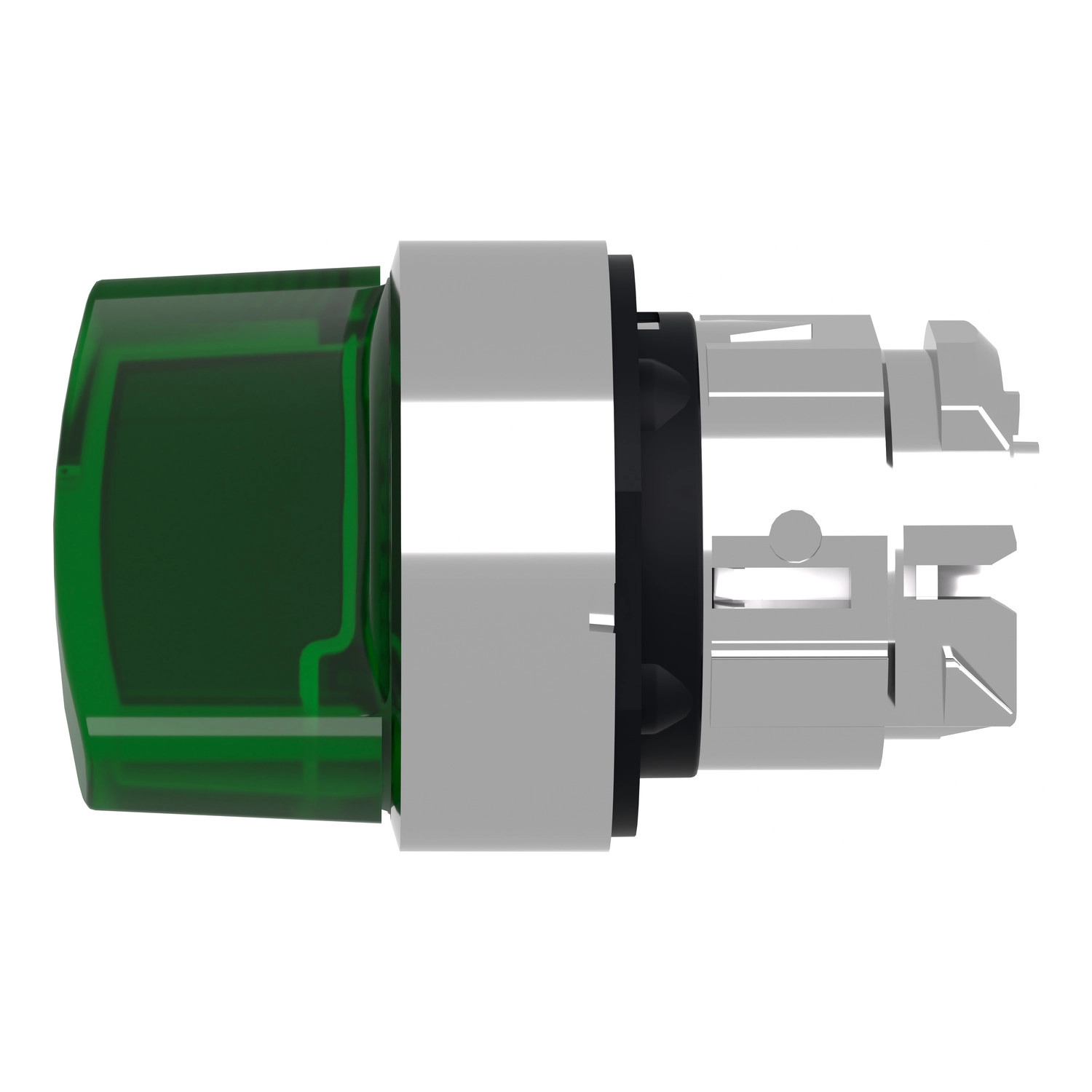

A Schneider Electric Harmony XB4 sorozatból származó ZB4BK1433 egy kiváló minőségű, világító választókapcsoló fej, amely ipari vezérlőrendszerek megbízható elemeként szolgál. Ez a fémházas, 22 mm átmérőjű, zöld fogantyúval ellátott kapcsolóegység tökéletes választás bármilyen ipari automatizálási projekthez, ahol a tartósság és a megbízhatóság elengedhetetlen.
A ZB4BK1433 kapcsolófej legfőbb jellemzője a jobbról balra rugósan visszatérő működés, amely két kapcsolási pozíciót biztosít 90°-os elfordulással. A zöld standard fogantyú és a zöld lencse egyértelmű vizuális visszajelzést ad a kezelők számára, így könnyen azonosítható a kapcsoló állapota akár nagyobb távolságból is. A termék kompatibilis a Schneider Electric univerzális LED-es blokkokkal, ami tovább növeli a felhasználási lehetőségeit különböző vezérlési alkalmazásokban.
A ZB4BK1433 kapcsolófej műszaki paraméterei lenyűgözőek. A krómozott fémből készült keret és a robosztus kialakítás extrém körülmények között is megbízható működést biztosít. Az IP védettségi szint többszörös védelmet nyújt: IP66, IP67, IP69 és IP69K, ami azt jelenti, hogy a termék tökéletesen ellenáll a pornak, valamint a nagynyomású és magas hőmérsékletű vízsugárnak is. A NEMA 13 és NEMA 4X minősítés további bizonyíték a termék kiemelkedő védettségére. A kapcsoló mechanikai élettartama 500 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben is. A magas nyomású vízsugárral szembeni ellenállás 7 000 000 Pa 55°C-on, 0,1 m távolságból, ami kiemelkedő érték a kategóriában. A vibrációval szembeni ellenállás 5 gn (f = 2-500 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg az ütésállóság 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén, az IEC 60068-2-27 szabvány szerint. Mindez azt jelenti, hogy a kapcsoló a legzordabb ipari környezetben is megbízhatóan teljesít.
A ZB4BK1433 kapcsolófej széles hőmérsékleti tartományban használható: működési és tárolási hőmérséklet egyaránt -40°C és +70°C között. Az elektromos összetételi kódok változatosak: M3 (legfeljebb 4 érintkező előlapi szerelésű egyes blokkok használatával integrált LED-del), M6 (legfeljebb 2 érintkező előlapi szerelésű egyes blokkok használatával integrált LED-del és transzformátorral), M10 (legfeljebb 2 érintkező előlapi szerelésű egyes blokkok használatával integrált LED-del), és M4 (legfeljebb 4 érintkező előlapi szerelésű egyes és dupla blokkok használatával integrált LED-del). Ez a sokoldalúság lehetővé teszi, hogy a kapcsolót különböző vezérlési rendszerekbe integrálják a felhasználási igényektől függően. A CAD-ben mért teljes szélesség és magasság egyaránt 29 mm, míg a mélység 43 mm, így kompakt kialakítása ellenére is robusztus és jól kezelhető.
Schneider Electric Harmony XB4 - ZB4BK1433 -fém világító választókapcsoló fej, Ø22, 2 állású, zöld, jobbról visszatérő műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Fejforma: Kerek
Fej típusa: Standard
Műszaki jellemzők
Szerelési átmérő: 22,5 mm
Működtető típusa: Jobbról balra rugósan visszatérő
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Sapka/működtető vagy lencse színe: Zöld
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Nagynyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összetételi kód: M3 legfeljebb 4 érintkező előlapi szerelésű egyes blokkok használatával integrált LED-del
M6 legfeljebb 2 érintkező előlapi szerelésű egyes blokkok használatával integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkező előlapi szerelésű egyes blokkok használatával integrált LED-del
M4 legfeljebb 4 érintkező előlapi szerelésű egyes és dupla blokkok használatával integrált LED-del
Eszköz megjelenése: Alapelem
Környezeti feltételek
Védő kezelés: TH
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettség: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds Register of Shipping), UL
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint
