A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BK1413 egy kiváló minőségű, világítható választókapcsoló fej, amely professzionális ipari környezetben és vezérlőpaneleken történő alkalmazásra lett kifejlesztve. Ez a prémium minőségű komponens tökéletes választás olyan helyzetekben, ahol megbízható, tartós és felhasználóbarát kezelőfelületre van szükség gépek, berendezések irányításához.

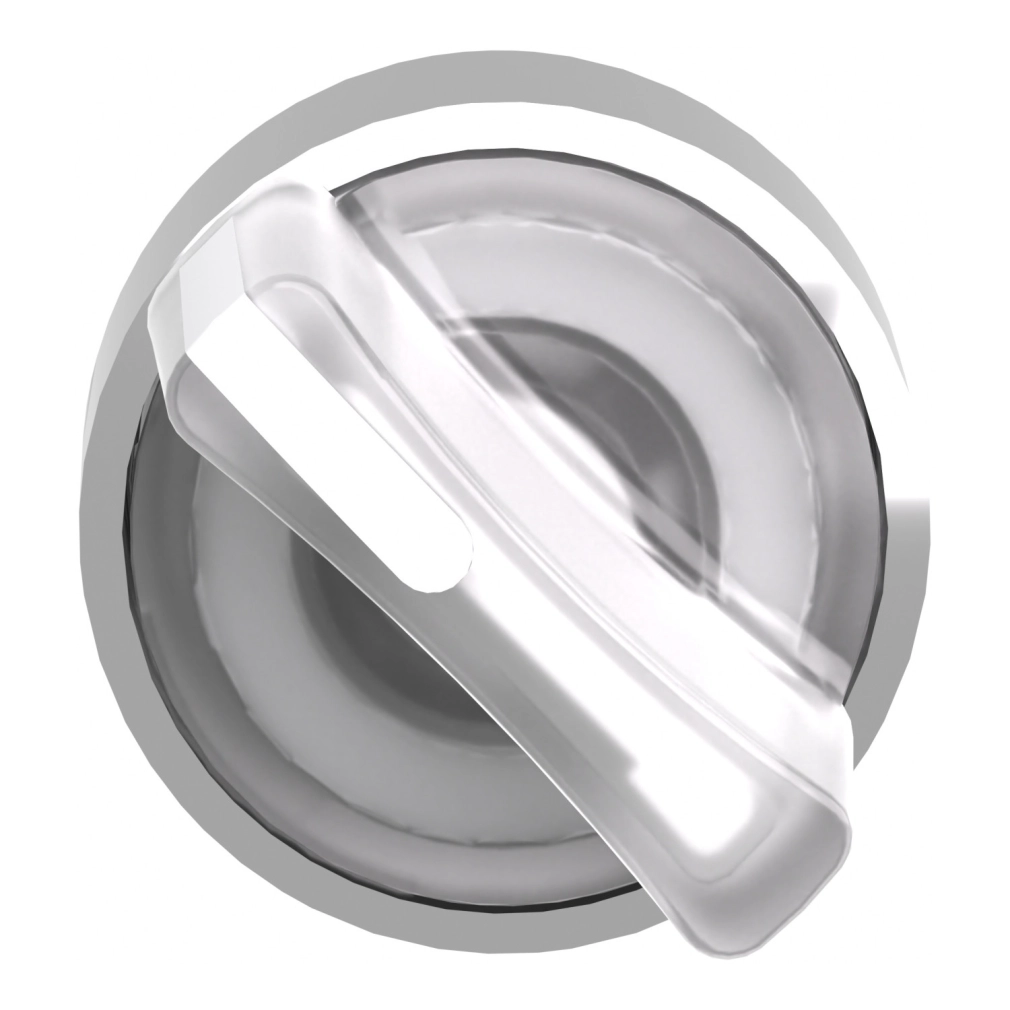

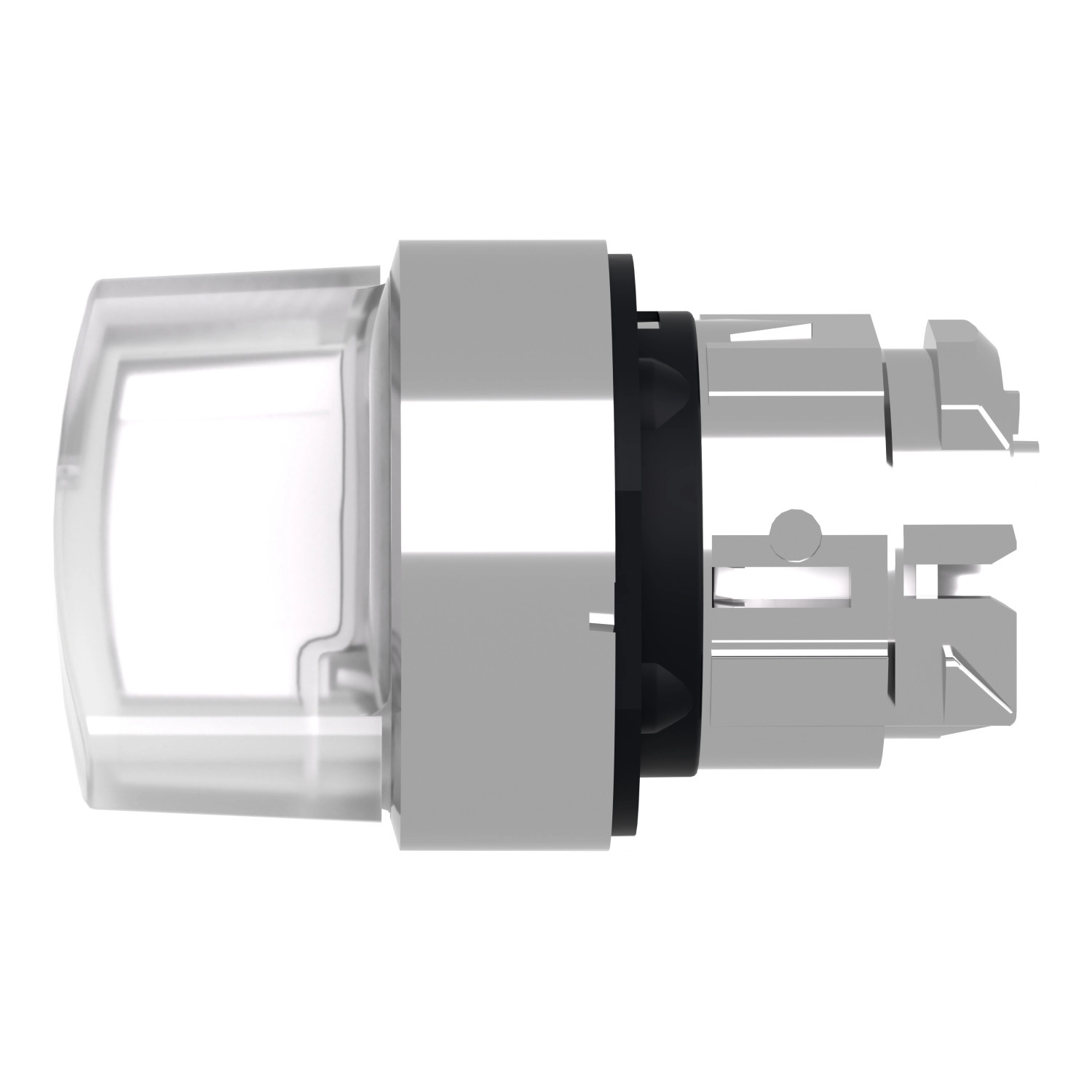

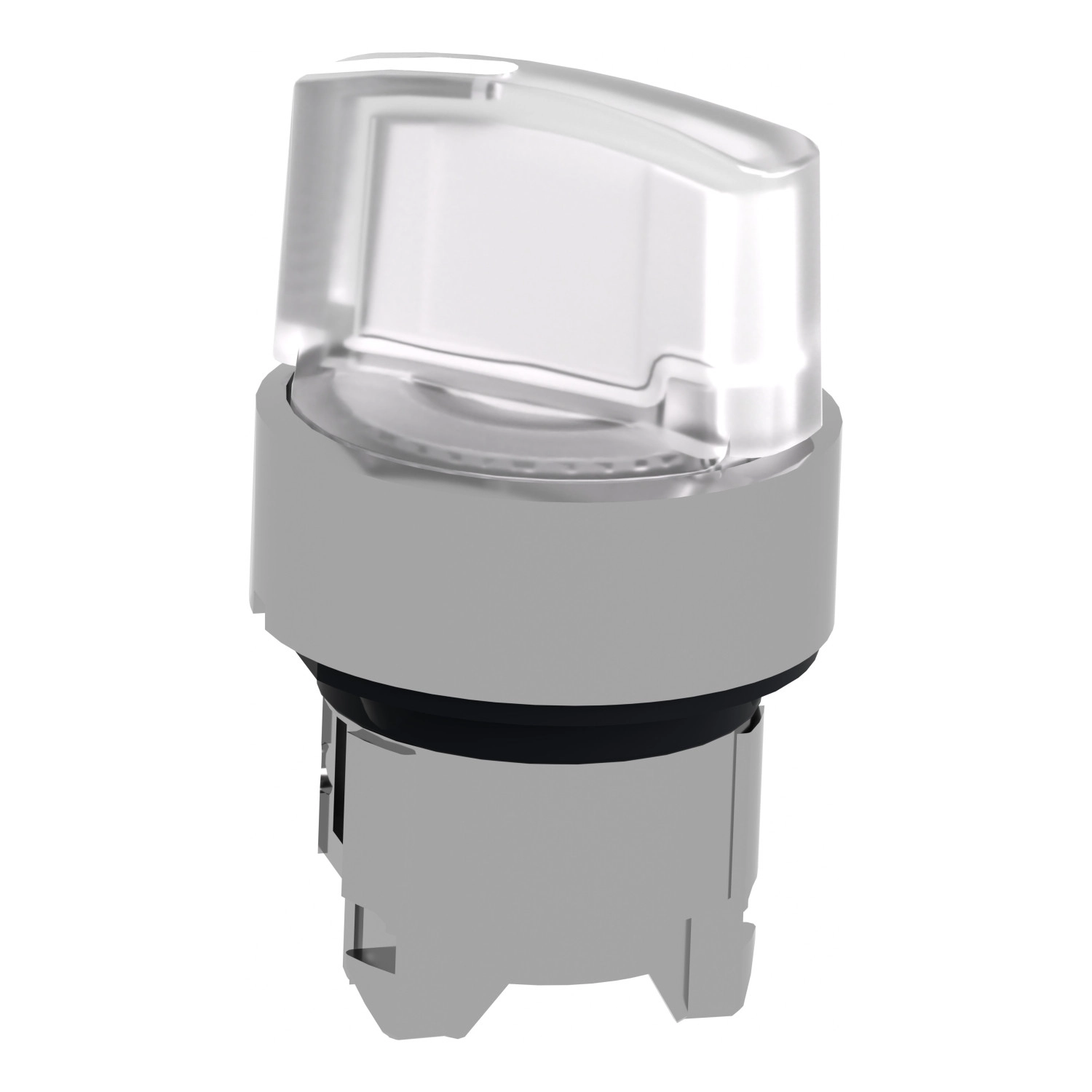

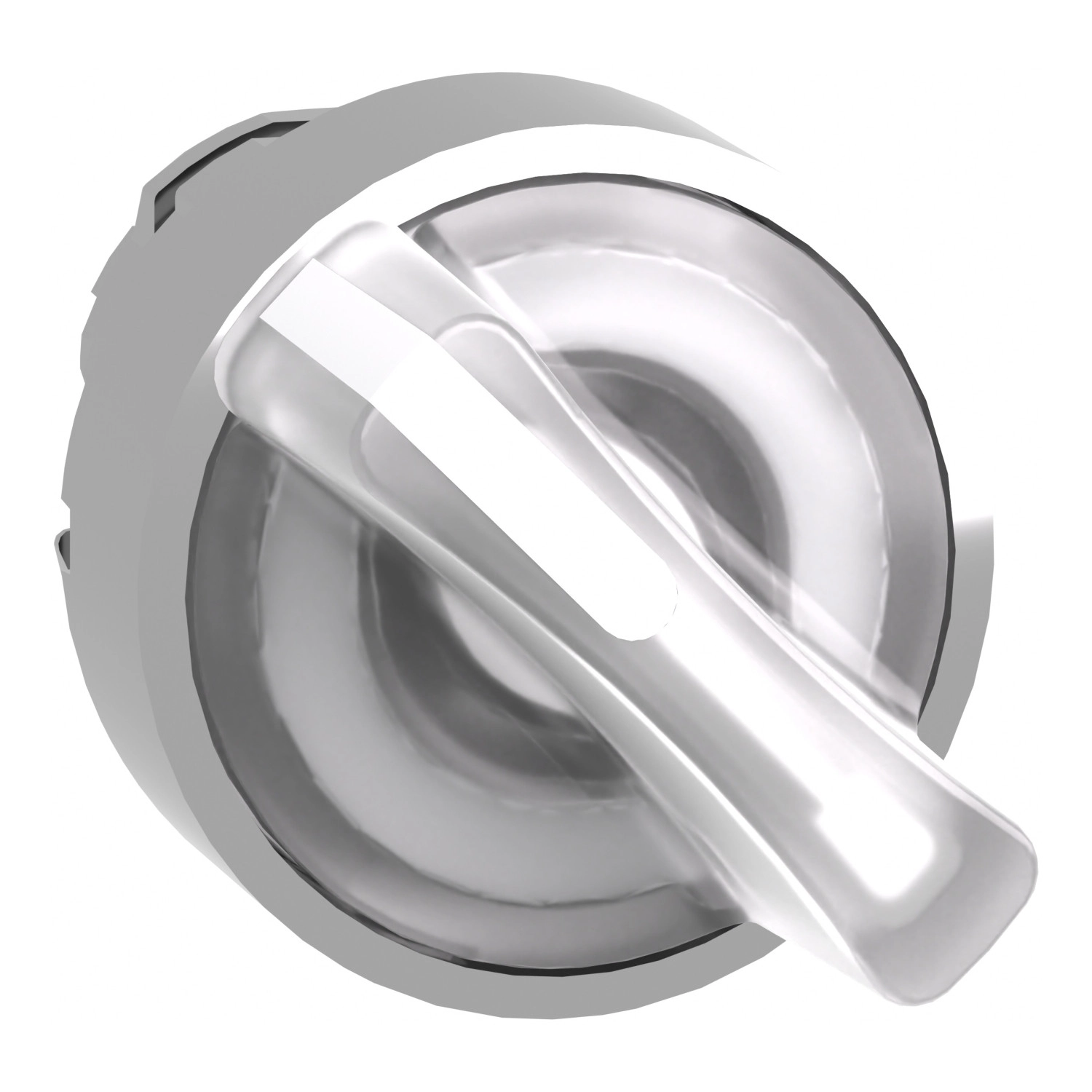

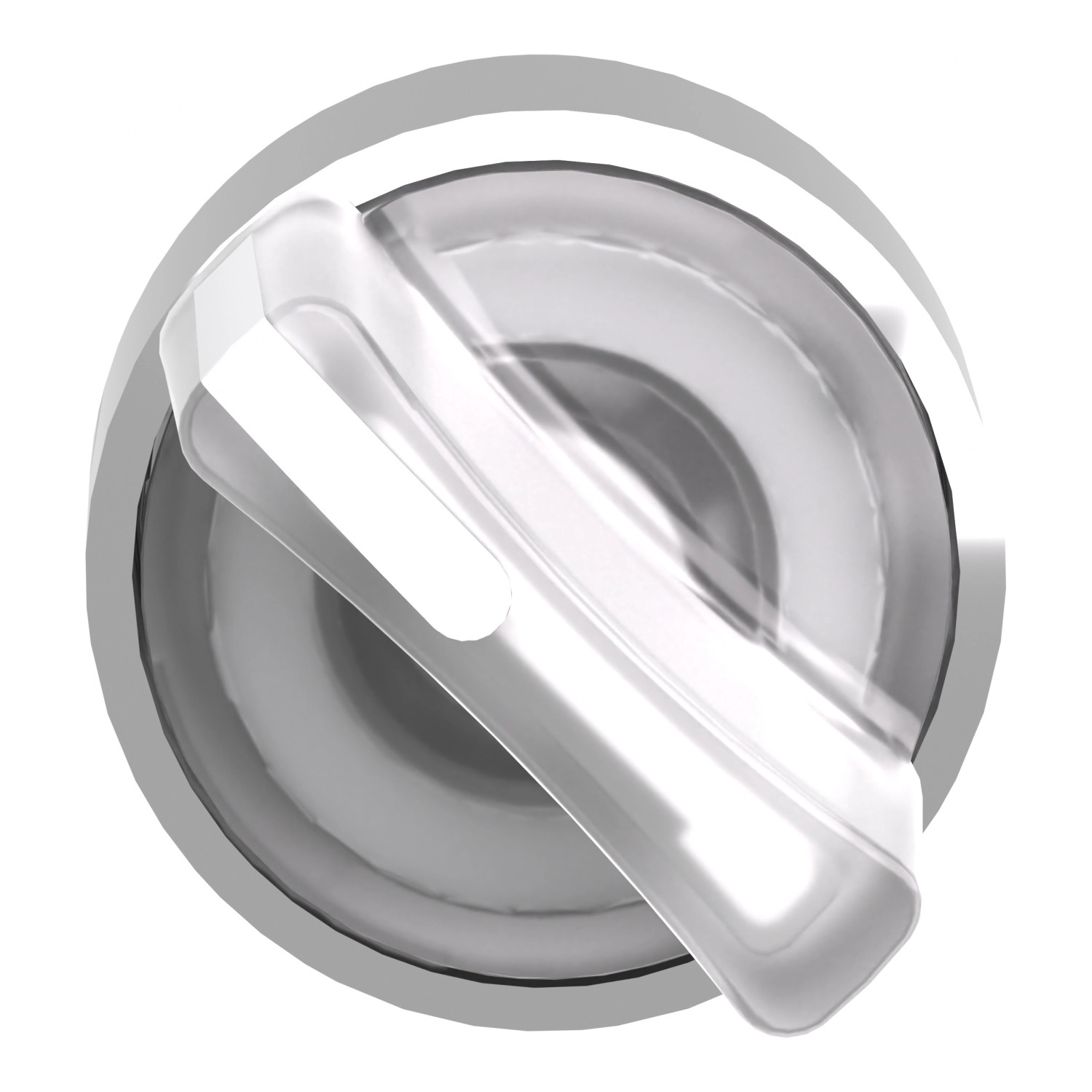

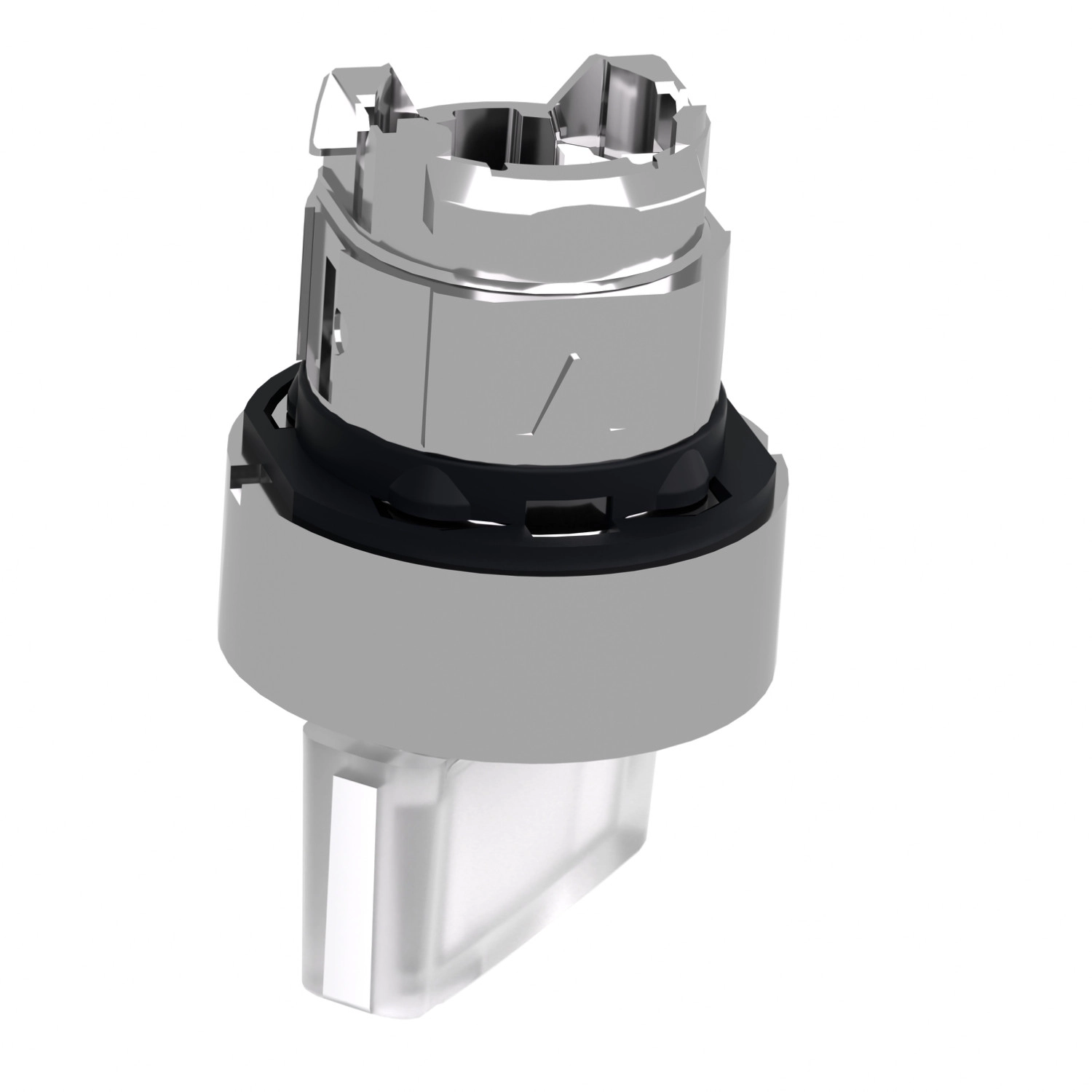

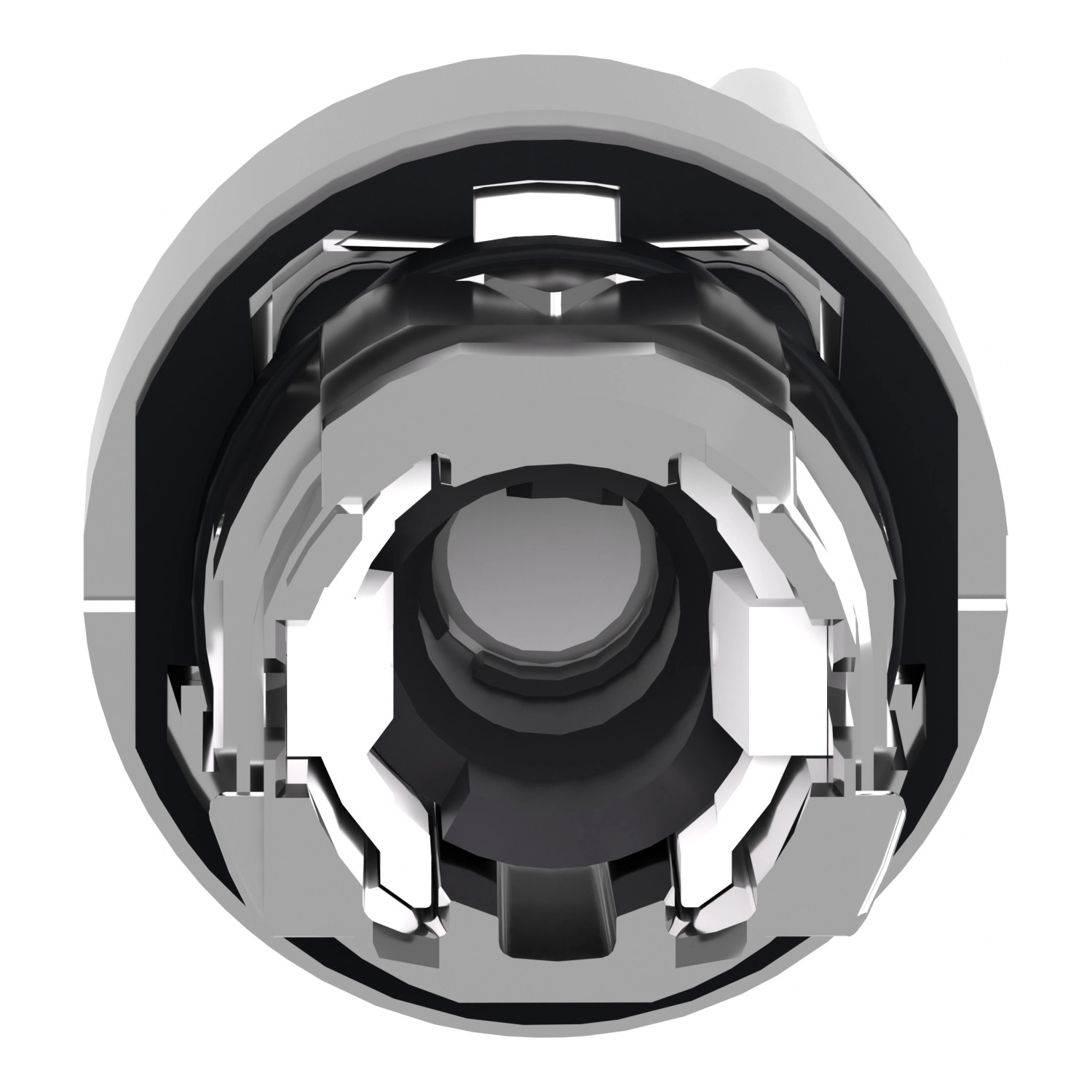

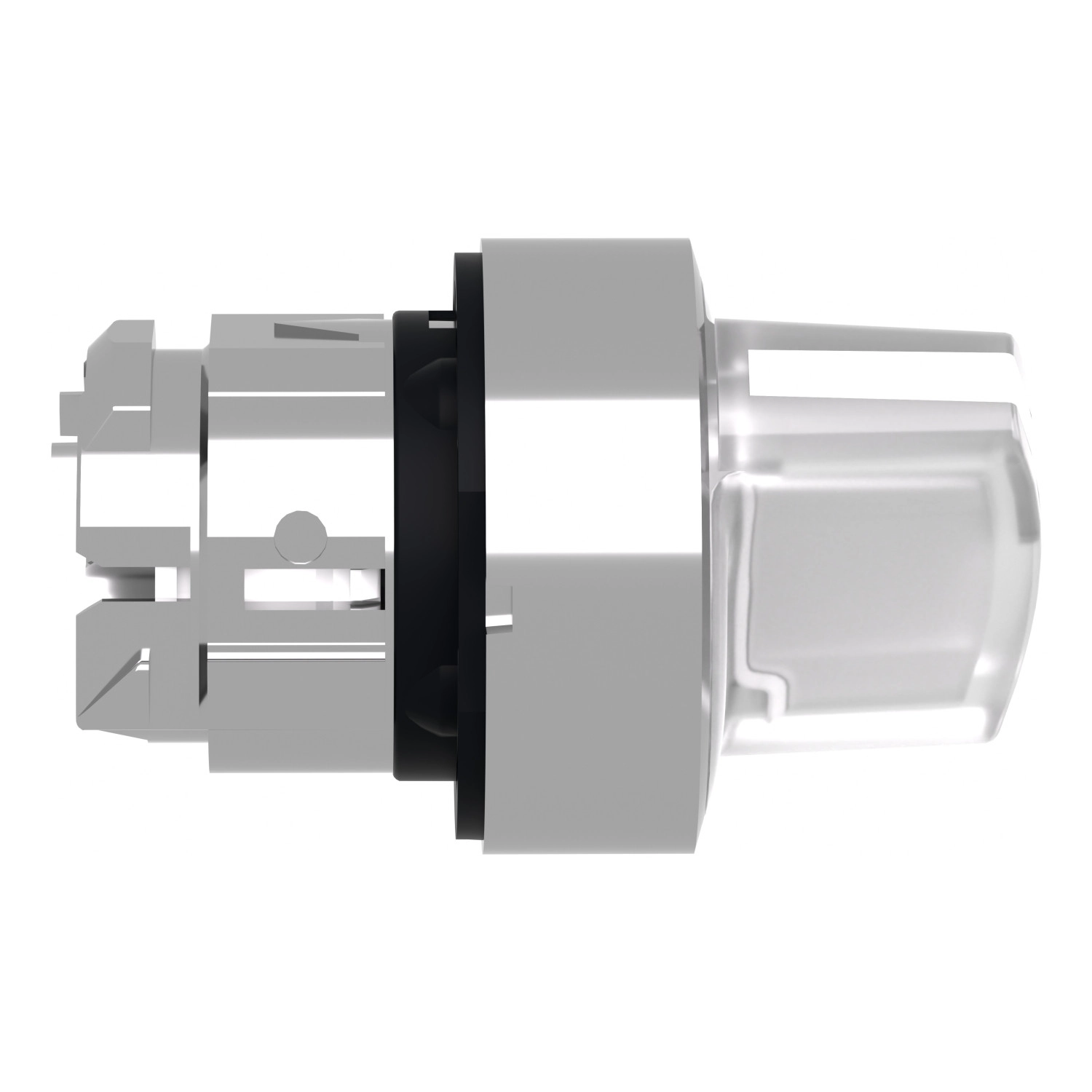

A ZB4BK1413 modell egy fehér, standard fogantyúval ellátott világítható választókapcsoló fej, amely 22,5 mm átmérőjű furatba szerelhető. Kivitelét tekintve krómozott fém kerettel rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem jelentősen növeli a termék élettartamát és ellenállóképességét is a zord ipari környezetben. A kapcsoló két pozícióba állítható 90°-os elfordítással, jobbról balra történő rugós visszatéréssel, így automatikusan visszaáll alaphelyzetbe, amikor elengedjük. Ez az automatikus visszatérés funkció kiválóan használható ideiglenes kapcsolási műveletekhez.
A terméket univerzális LED-es megvilágítással tervezték, ami kompatibilissá teszi különböző LED blokkokkal. A világítás nemcsak a kapcsoló állapotának vizuális visszajelzését biztosítja, hanem segíti a kezelőt a gyors és pontos működtetésben, különösen gyenge fényviszonyok mellett vagy nagy méretű vezérlőpaneleken. A Schneider Electric fontos üzenetként jelzi, hogy a termék megjelenésében változás történhetett, de ez nem befolyásolja annak működését és biztonságát.
A ZB4BK1413 választókapcsoló fej kiemelkedő műszaki paraméterekkel rendelkezik. Rendkívüli tartósságát bizonyítja az 500 000 ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést garantál még intenzív használat mellett is. Az IP védettség tekintetében is kiemelkedő tulajdonságokkal bír: IP66, IP67, IP69 és IP69K besorolással rendelkezik, így tökéletesen ellenáll a pornak, valamint a vízsugárnak különböző nyomásviszonyok mellett is. A termék 7 000 000 Pa nyomású nagynyomású mosóval szemben is ellenálló 55°C hőmérsékleten, 0,1 m távolságból. Ezen felül NEMA 13 és NEMA 4X védettségi besorolással is rendelkezik, ami további bizonyíték a termék magas minőségére és megbízhatóságára.
A terméket számos nemzetközi szabványnak megfelelően tervezték és gyártották, beleértve az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508 és JIS C8201-1 szabványokat. Mindemellett rendelkezik BV, CSA, DNV, LROS (Lloyds register of shipping) és UL listed tanúsítványokkal is. Működési hőmérséklet-tartománya rendkívül széles: -40°C-tól +70°C-ig terjed, ami lehetővé teszi használatát szélsőséges környezeti feltételek mellett is. Az egység ellenáll a vibrációnak (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és a mechanikai ütéseknek (30 gn / 18 ms és 50 gn / 11 ms félszinusz hullám gyorsulás az IEC 60068-2-27 szerint).
A ZB4BK1413 választókapcsoló fej különböző elektromos összeállításokkal használható, úgymint M3 (maximum 4 érintkező egylapos blokkok használatával), M6 (maximum 2 érintkező egylapos blokkok és transzformátor használatával), M10 (maximum 2 érintkező egylapos blokkok használatával) és M4 (maximum 4 érintkező egy- és kétlapos blokkok használatával). Ez a sokoldalúság lehetővé teszi a termék alkalmazását különböző kapcsolási és vezérlési feladatok megvalósítására.
Schneider Electric Harmony XB4 - ZB4BK1413 -fém világító választókapcsoló fej, Ø22, 2 állású, fehér, jobbról visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Fej típusa: Standard
Szerelési átmérő: 22,5 mm
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról balra rugós visszatérés
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 állás 90°
Sapka/működtető vagy lencse színe: Fehér
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: M3 maximum 4 érintkezőhöz egylapos blokkok használatával elölről szerelhető integrált LED-del
M6 maximum 2 érintkezőhöz egylapos blokkok használatával elölről szerelhető integrált LED-del és transzformátorral
M10 maximum 2 érintkezőhöz egylapos blokkok használatával elölről szerelhető integrált LED-del
M4 maximum 4 érintkezőhöz egy- és kétlapos blokkok használatával elölről szerelhető integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, UL 508, JIS C8201-1
Termék tanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
