A Schneider Electric Harmony XB4 termékcsalád ZB4BK1363 típusú, világítható választókapcsoló feje kiváló minőséget és megbízhatóságot kínál ipari alkalmazásokhoz. Ez a prémium kategóriás vezérlőelem a Harmony XB4 sorozat része, amely világszerte ismert a tartósságáról és a kivételes teljesítményéről az automatizálási és vezérlési rendszerekben.

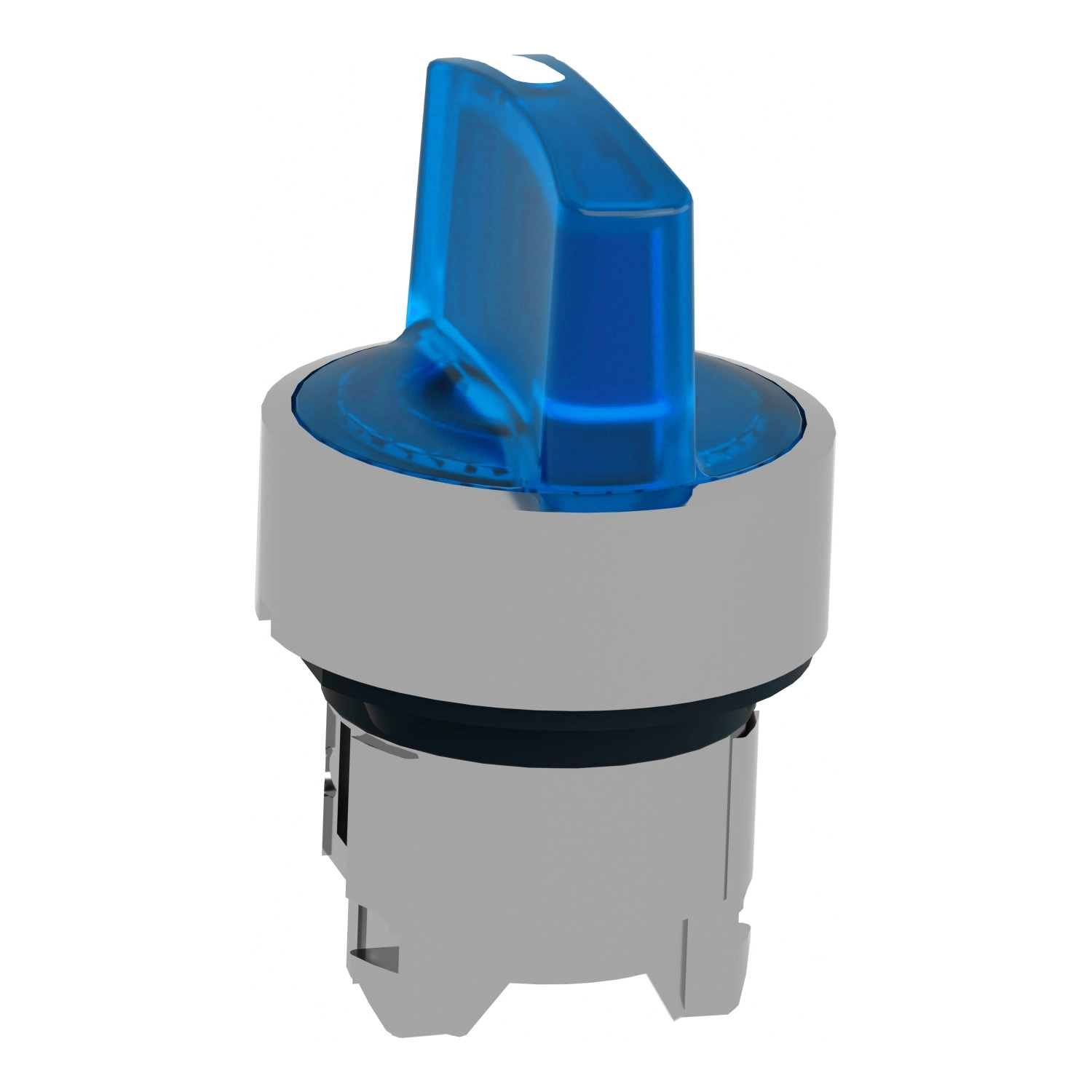

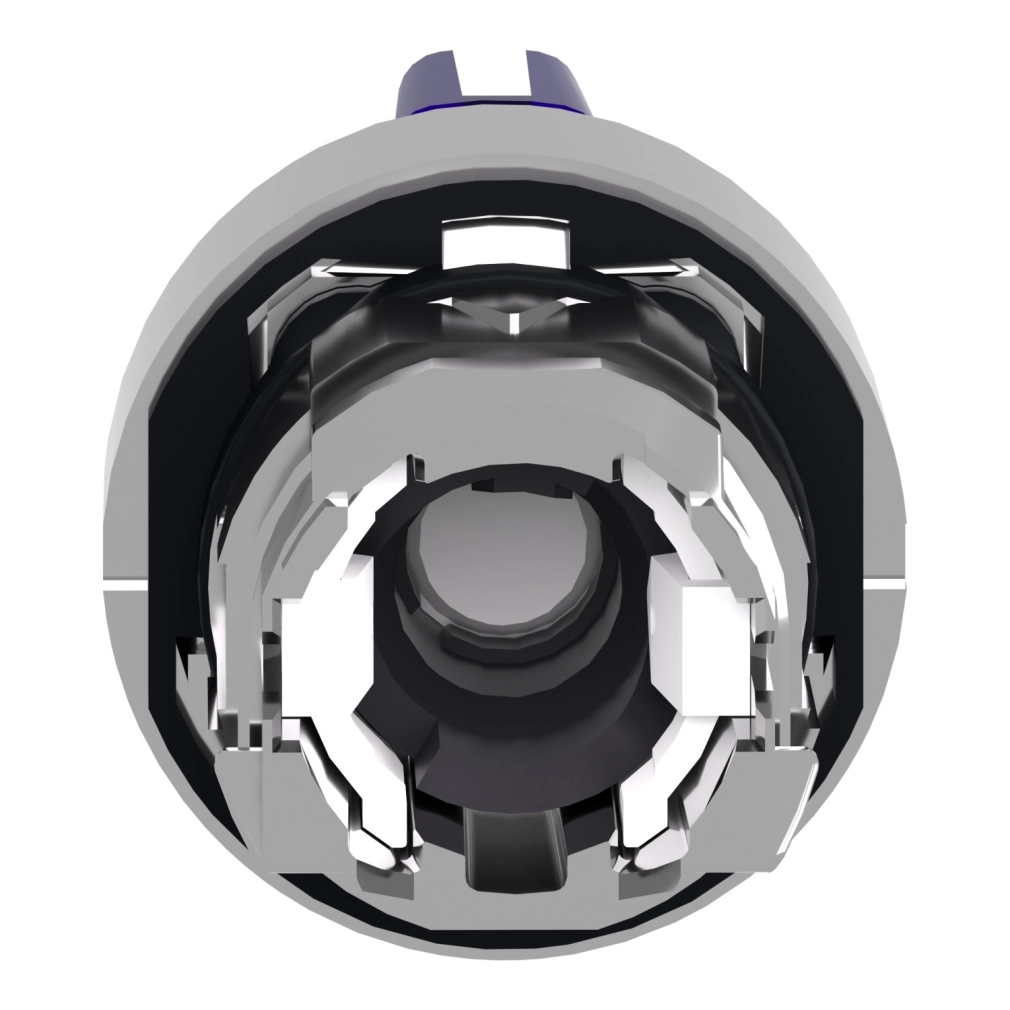

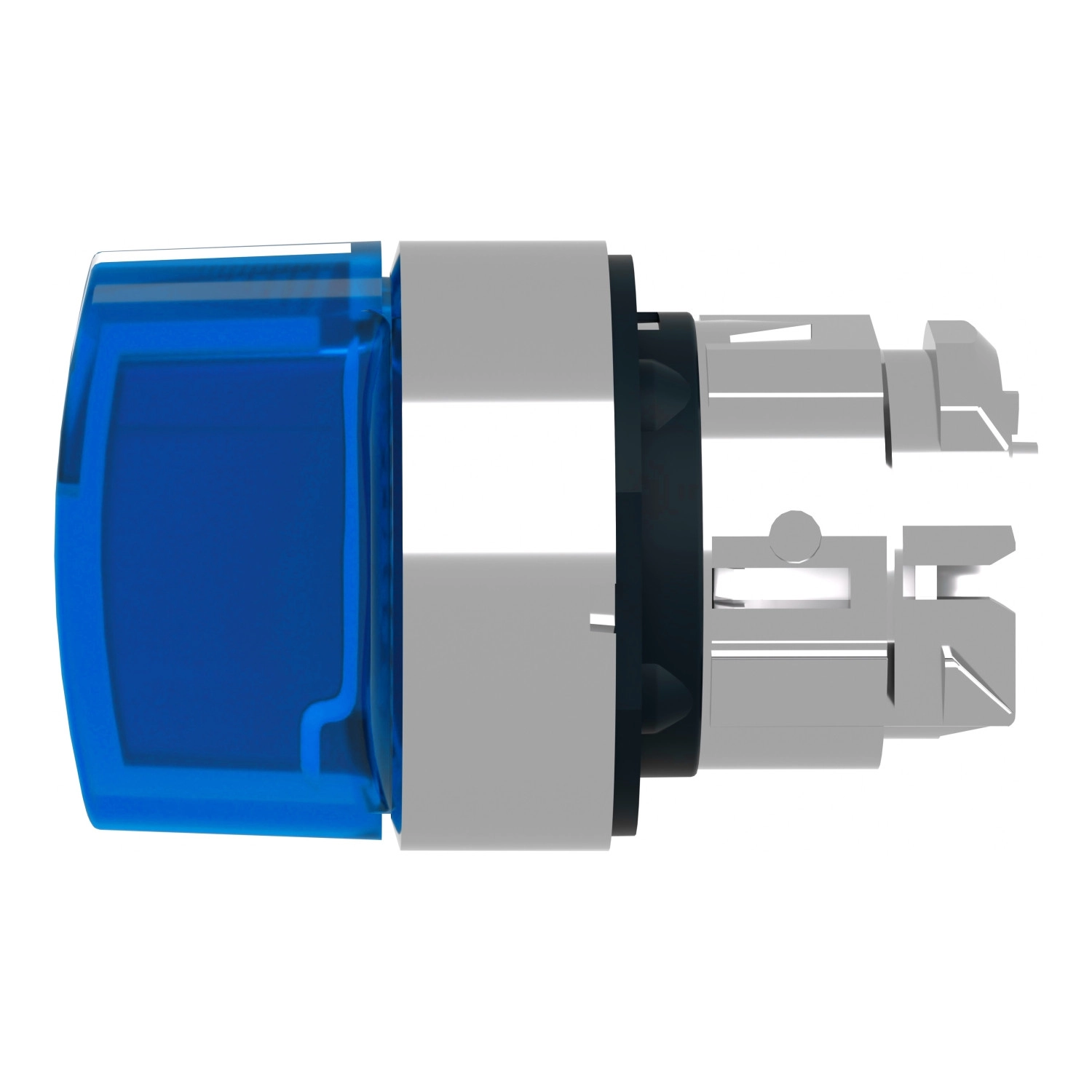

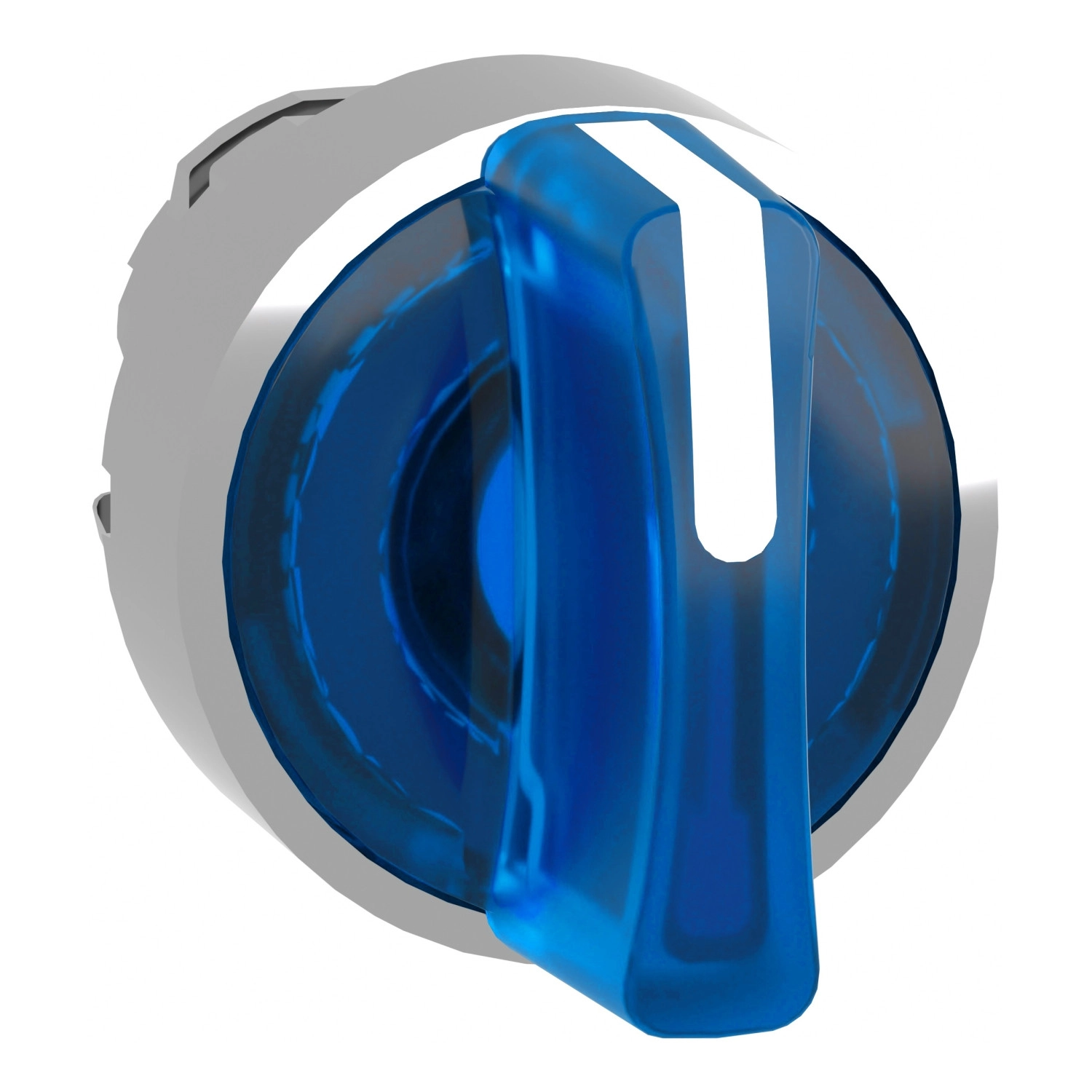

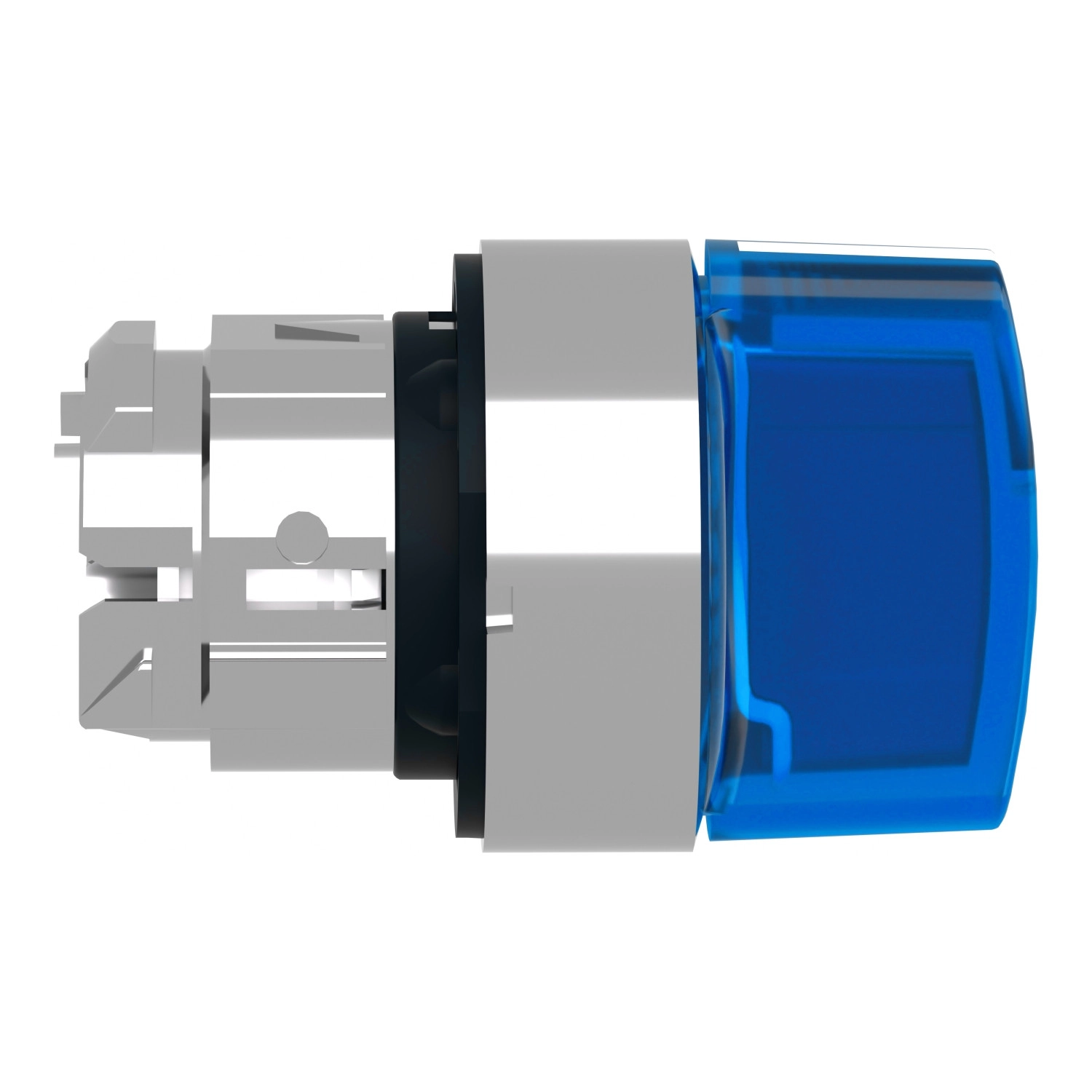

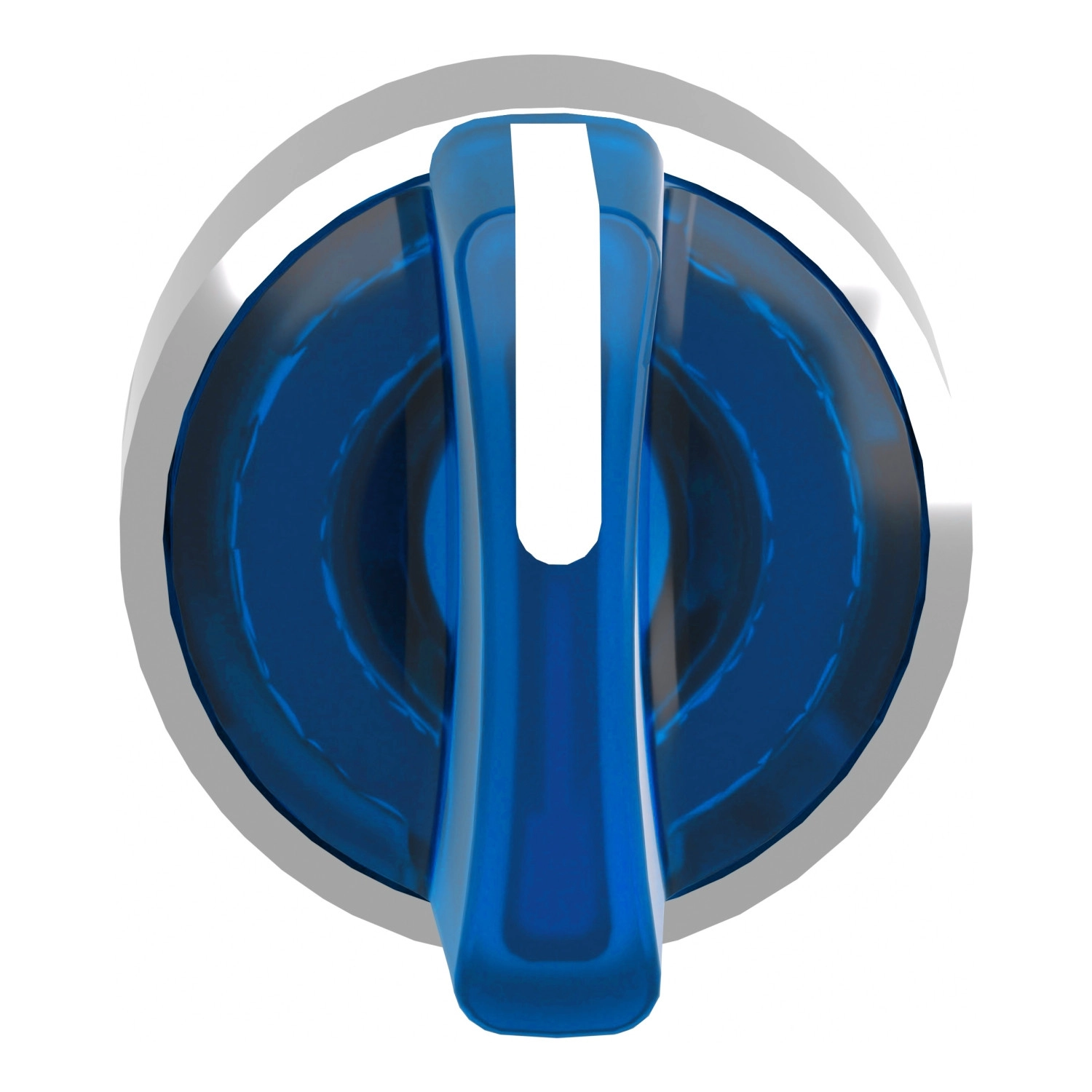

A ZB4BK1363 egy univerzális LED-es, 3 pozíciós választókapcsoló fej, amely kék standard fogantyúval rendelkezik és maradó (stay put) működésű. A kapcsoló pozíciói +/- 45°-os szögben helyezkednek el, ami intuitív kezelést biztosít a felhasználó számára. A 22 mm-es szabványos rögzítési átmérővel rendelkező egység könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A kapcsolófej króm bevonatú fémből készült, amely nem csak elegáns megjelenést kölcsönöz, hanem rendkívüli tartósságot is biztosít a legigényesebb ipari környezetekben is.
A ZB4BK1363 választókapcsoló fej többféle villamos összeállításban használható: M3 kód esetén legfeljebb 4 érintkező használható egyedi blokkok alkalmazásával előlapi szerelés esetén integrált LED-del; M6 kód esetén legfeljebb 2 érintkező használható egyedi blokkok alkalmazásával előlapi szerelés esetén integrált LED-del és transzformátorral; M10 kód esetén legfeljebb 2 érintkező használható egyedi blokkok alkalmazásával előlapi szerelés esetén integrált LED-del; M4 kód esetén legfeljebb 4 érintkező használható egyedi és dupla blokkok alkalmazásával előlapi szerelés esetén integrált LED-del. Ez a sokoldalúság lehetővé teszi a különböző vezérlési követelményekhez való alkalmazást.
A termék kiemelkedő műszaki paraméterekkel rendelkezik: IP66, IP67, IP69, IP69K védettségi fokozat, ami kiváló víz- és porállóságot biztosít még nagynyomású mosás esetén is (7000000 Pa 55 °C-on, 0,1 m távolságból). Az IK04 ütésállósági fokozat védelmet nyújt a mechanikai behatásokkal szemben. A választókapcsoló -40...+70 °C közötti környezeti hőmérsékleten üzemeltethető és tárolható, ami szélsőséges körülmények között is megbízható működést garantál. A mechanikai élettartama 500000 ciklus, ami hosszú távú, problémamentes használatot biztosít.
A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-4, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1, JIS C8201-5-1. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítéssel. A túlfeszültség elleni védelem Class I besorolású az IEC 60536 szerint, valamint NEMA 13 és NEMA 4X védettséget is biztosít. A terméket 5 gn rezgésállóság (f= 2...500 Hz) és 30/50 gn ütésállóság jellemzi. A Schneider Electric ZB4BK1363 világítható választókapcsoló fej tökéletes választás olyan ipari környezetekbe, ahol megbízhatóságra, tartósságra és könnyű kezelhetőségre van szükség.
Schneider Electric Harmony XB4 - ZB4BK1363 -fém világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Világítható választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Króm bevonatú fém
Fej típusa: Standard
Rögzítési átmérő: 22 mm
Oszthatósági egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Maradó (stay put)
Működtető profilja: Kék standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 500000 ciklus
Villamos összeállítási kód: M3 legfeljebb 4 érintkezőhöz egyedi blokkok alkalmazásával előlapi szerelés esetén integrált LED-del
M6 legfeljebb 2 érintkezőhöz egyedi blokkok alkalmazásával előlapi szerelés esetén integrált LED-del és transzformátorral
M10 legfeljebb 2 érintkezőhöz egyedi blokkok alkalmazásával előlapi szerelés esetén integrált LED-del
M4 legfeljebb 4 érintkezőhöz egyedi és dupla blokkok alkalmazásával előlapi szerelés esetén integrált LED-del
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Üzemi környezeti hőmérséklet: -40...70 °C
Tárolási környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
