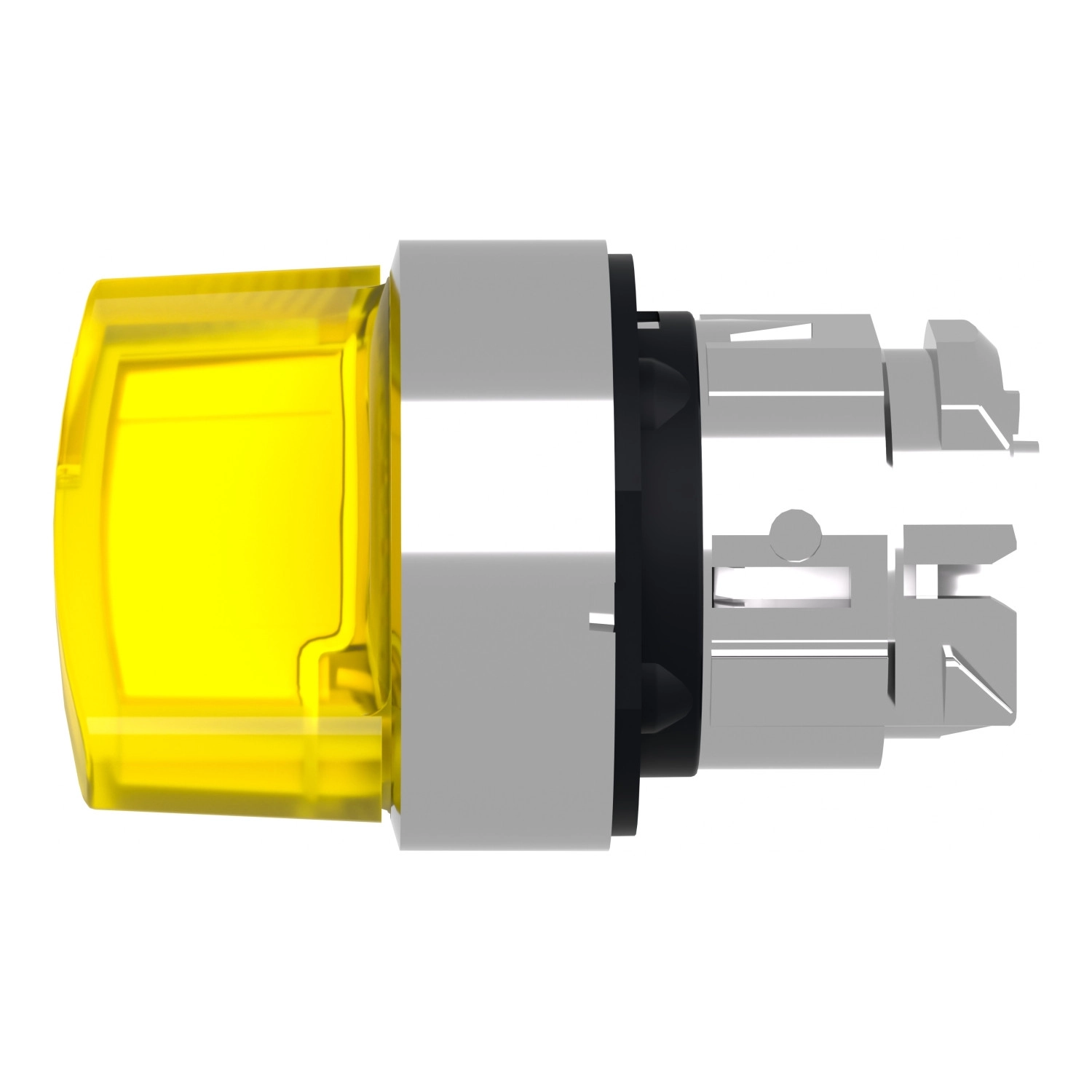

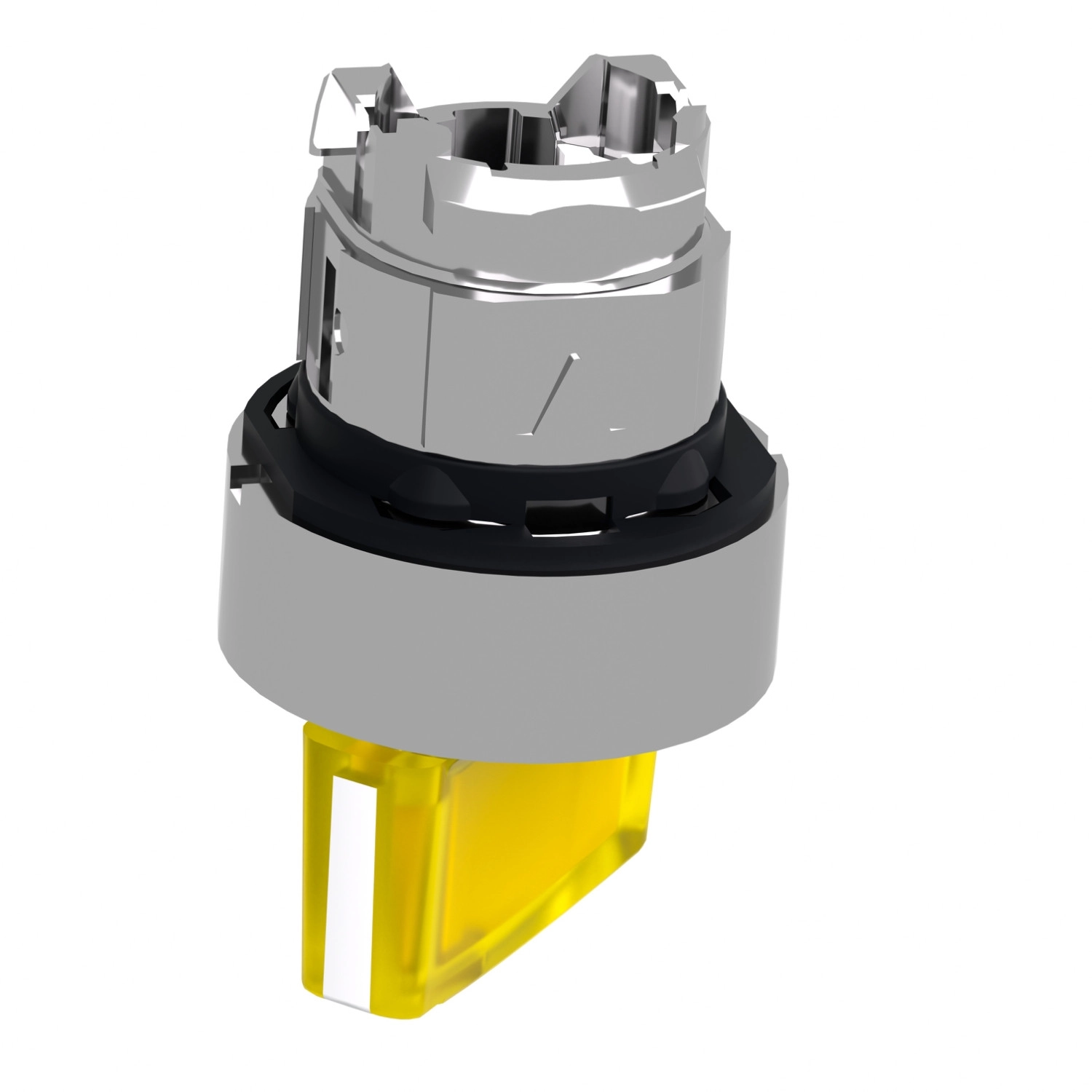

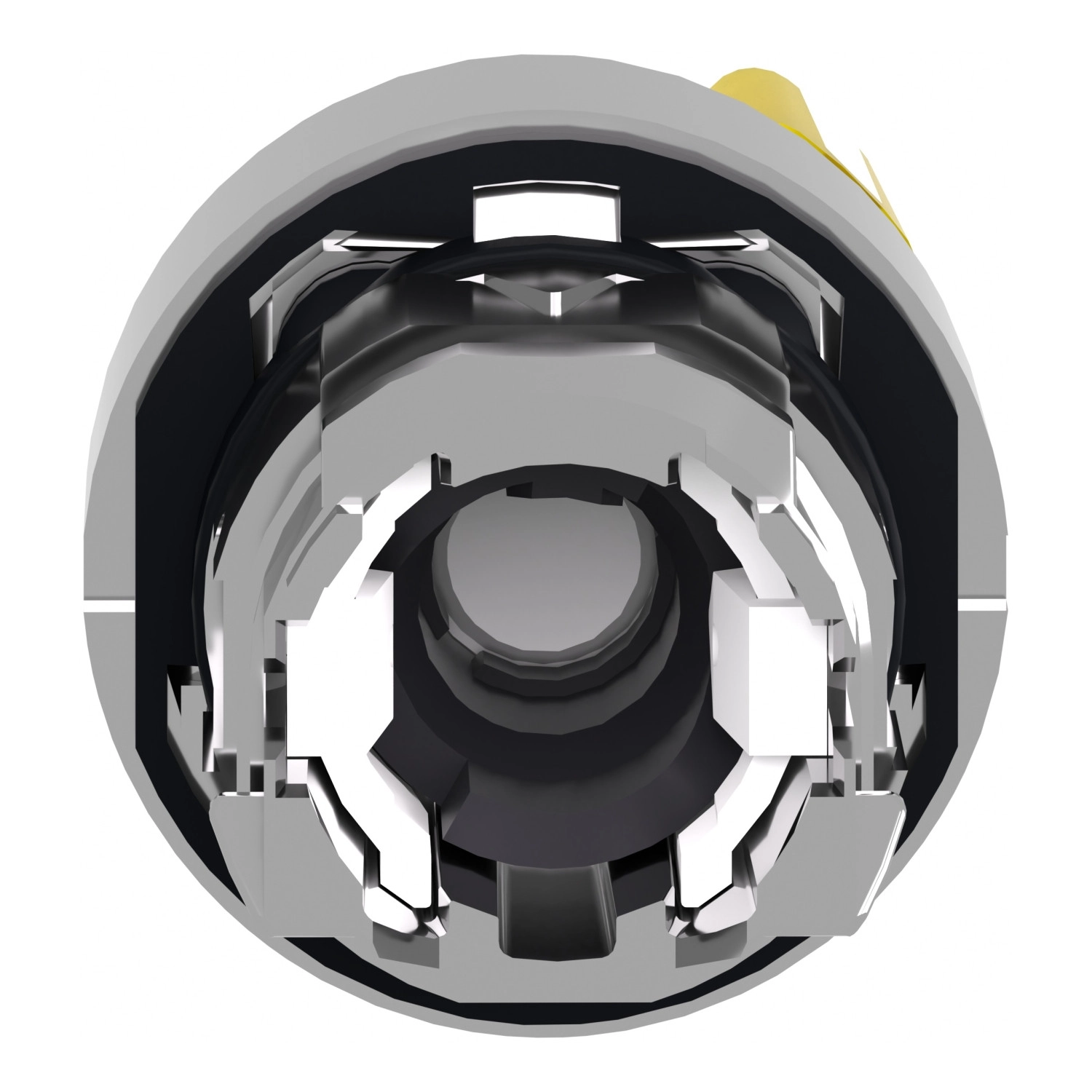

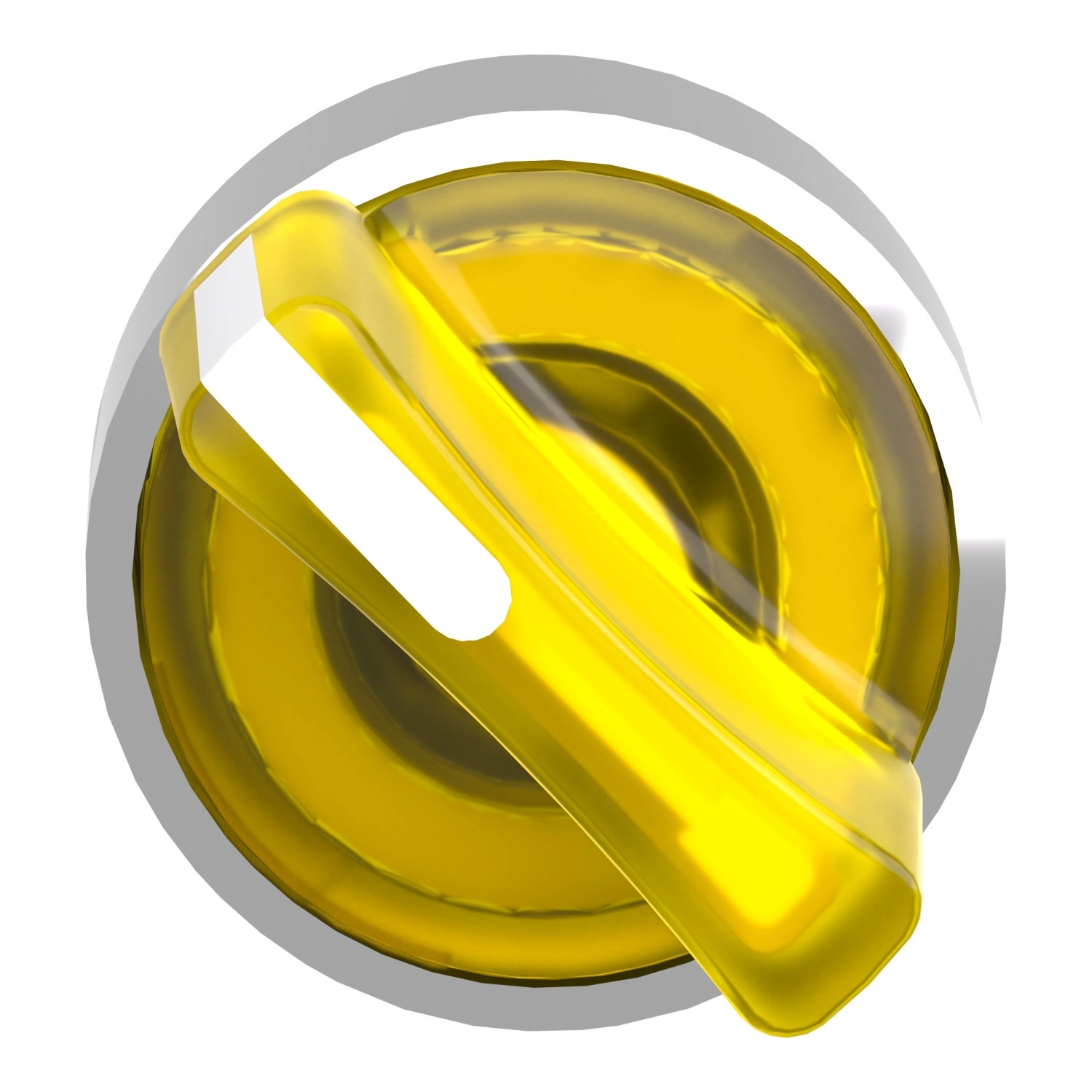

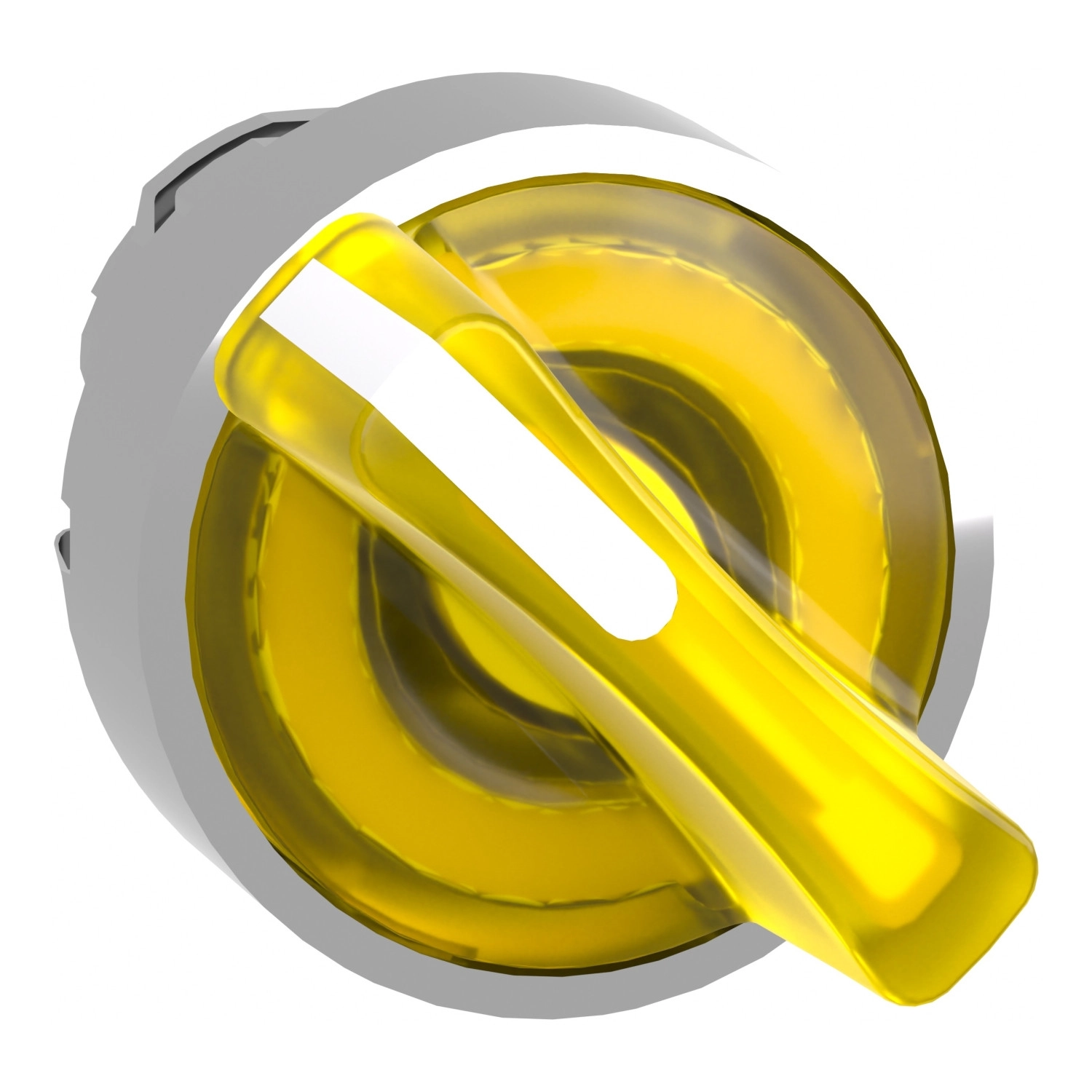

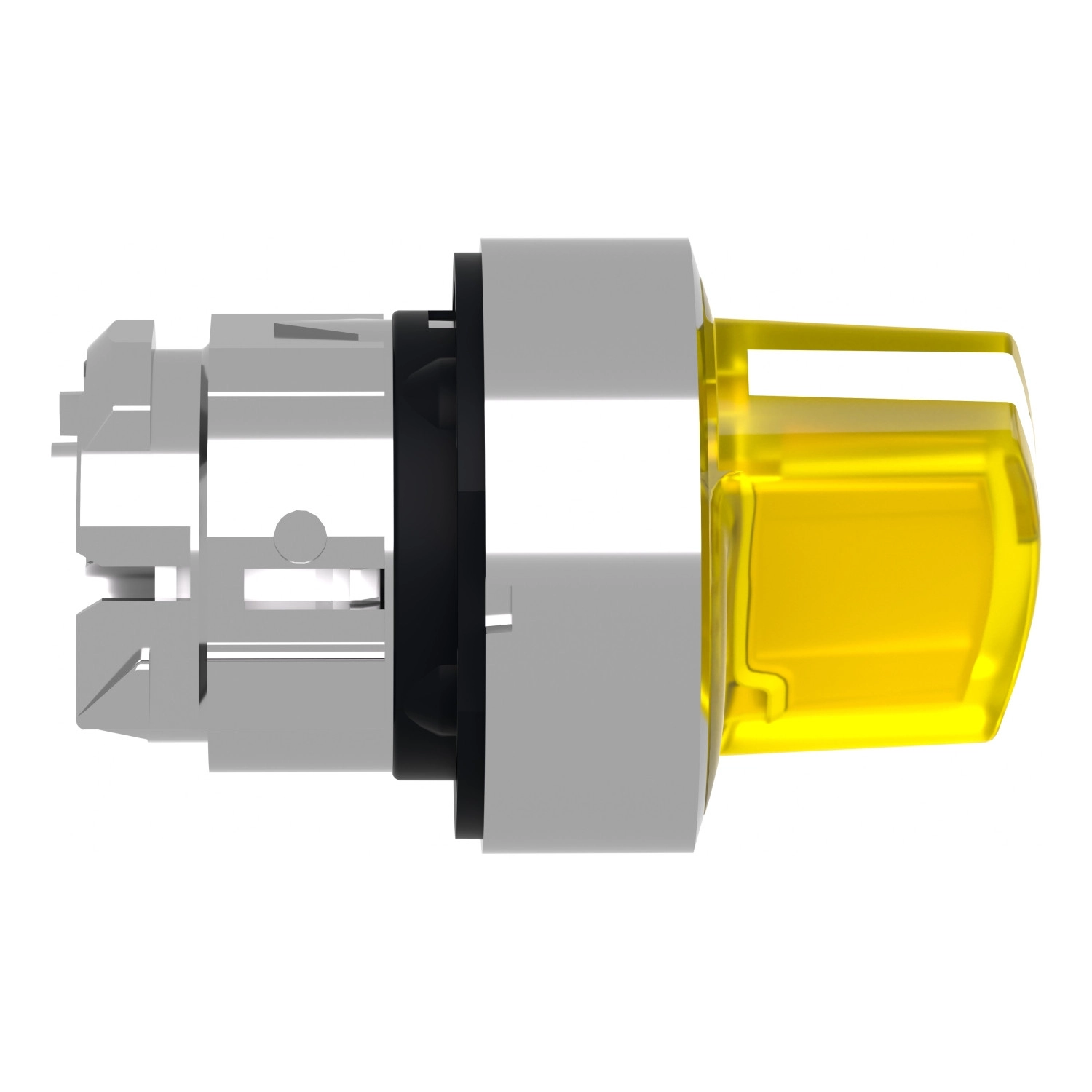

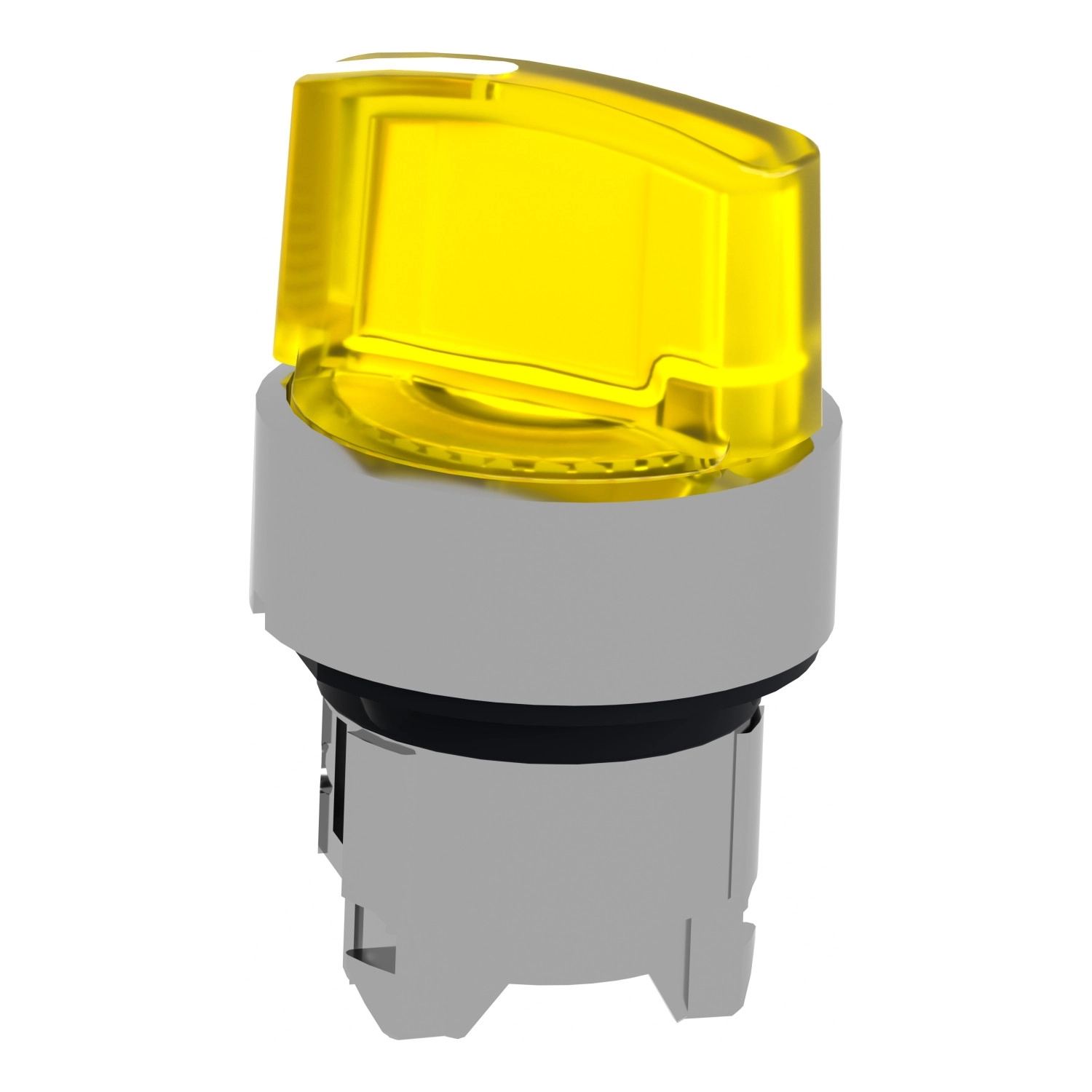

A Schneider Electric Harmony XB4 sorozatába tartozó ZB4BK1283 világító választókapcsoló fej egy prémium minőségű ipari kapcsolóelem, amely tökéletes választás vezérlőpanelek és irányítópultok kialakításához. Ez a krómozott fém házas, sárga fogantyús változat nem csupán esztétikus megjelenést biztosít, hanem kivételes tartósságot és megbízhatóságot is kínál az ipari környezetben történő alkalmazáshoz.
A ZB4BK1283 modell egy 22 mm-es szabványos rögzítési átmérővel rendelkezik, ami lehetővé teszi a könnyű beépítést a legtöbb vezérlőpanelbe. A sárga színű standard fogantyú kiváló láthatóságot biztosít, így a kapcsoló állapota messziről is jól azonosítható. A választókapcsoló két pozícióval rendelkezik, amelyek között 90 fokos elfordítással lehet váltani, és a "stay put" funkciónak köszönhetően a kiválasztott pozícióban marad, amíg újra el nem forgatják. Ez a tulajdonság különösen hasznos olyan alkalmazásokban, ahol fontos a kapcsolási állapot egyértelmű vizuális visszajelzése és a véletlen átkapcsolás elkerülése.
A ZB4BK1283 kapcsolófej kompatibilis a Schneider Electric univerzális LED egységeivel, amelyek lehetővé teszik a kapcsoló világítását, ezáltal növelve a láthatóságot és a funkcionalitást. Az elektromos összeállítás több kódot is támogat (M3, M6, M10, M4), ami különböző kontaktuskonfigurációkat tesz lehetővé. A kapcsoló akár 4 érintkezővel is használható az egyszeres blokkok előlapra szerelésével és integrált LED-del, illetve különböző kombinációkban transzformátorral is.
Műszaki szempontból a ZB4BK1283 kivételes ellenálló képességgel rendelkezik. Az IP66, IP67, IP69 és IP69K védettségi fokozatok biztosítják a teljes porállóságot és a víz behatolása elleni védelmet, még nagy nyomású vízsugár esetén is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további védelmet biztosít az olaj, por, korrózió és erős vízsugár ellen. Az IK04 mechanikai védettségi szint megfelelő ütésállóságot garantál. A kapcsoló kiemelkedő mechanikai élettartama (1000000 működési ciklus) hosszú távú megbízhatóságot biztosít még intenzív használat mellett is.
A ZB4BK1283 széles hőmérsékleti tartományban (-40…70 °C) üzemeltethető, ami lehetővé teszi a használatát extrém környezeti feltételek mellett is. A kapcsolófej rezgésállósága 5 gn (f= 2…500 Hz), míg az ütésállósága 30 gn (18 ms időtartamú) vagy 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén. A termék számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1. Rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is, ami igazolja a magas minőséget és a megfelelő működést különböző alkalmazási területeken.
Összességében a Schneider Electric Harmony XB4 ZB4BK1283 világító választókapcsoló fej egy kiváló minőségű, megbízható és sokoldalú ipari kapcsolóelem, amely ideális választás vezérlőpanelekhez és berendezésekhez, ahol fontos a tartósság, a jó láthatóság és a precíz működés. Akár termelési folyamatok, gépek vagy berendezések irányításához használják, ez a kapcsolófej garantáltan hosszú élettartamot és problémamentes működést biztosít.
Schneider Electric Harmony XB4 - ZB4BK1283 -fém világító választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típus: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: Rögzíthető
Működtető profilja: Sárga standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Műszaki adatok
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítás kód: M3 <4 érintkezőhöz egyszeres blokkok használatával előlapi szereléssel és integrált LED-del
M6 <2 érintkezőhöz egyszeres blokkok használatával előlapi szereléssel integrált LED-del és transzformátorral
M10 <2 érintkezőhöz egyszeres blokkok használatával előlapi szereléssel integrált LED-del
M4 <4 érintkezőhöz egyszeres és dupla blokkok használatával előlapi szereléssel integrált LED-del
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
