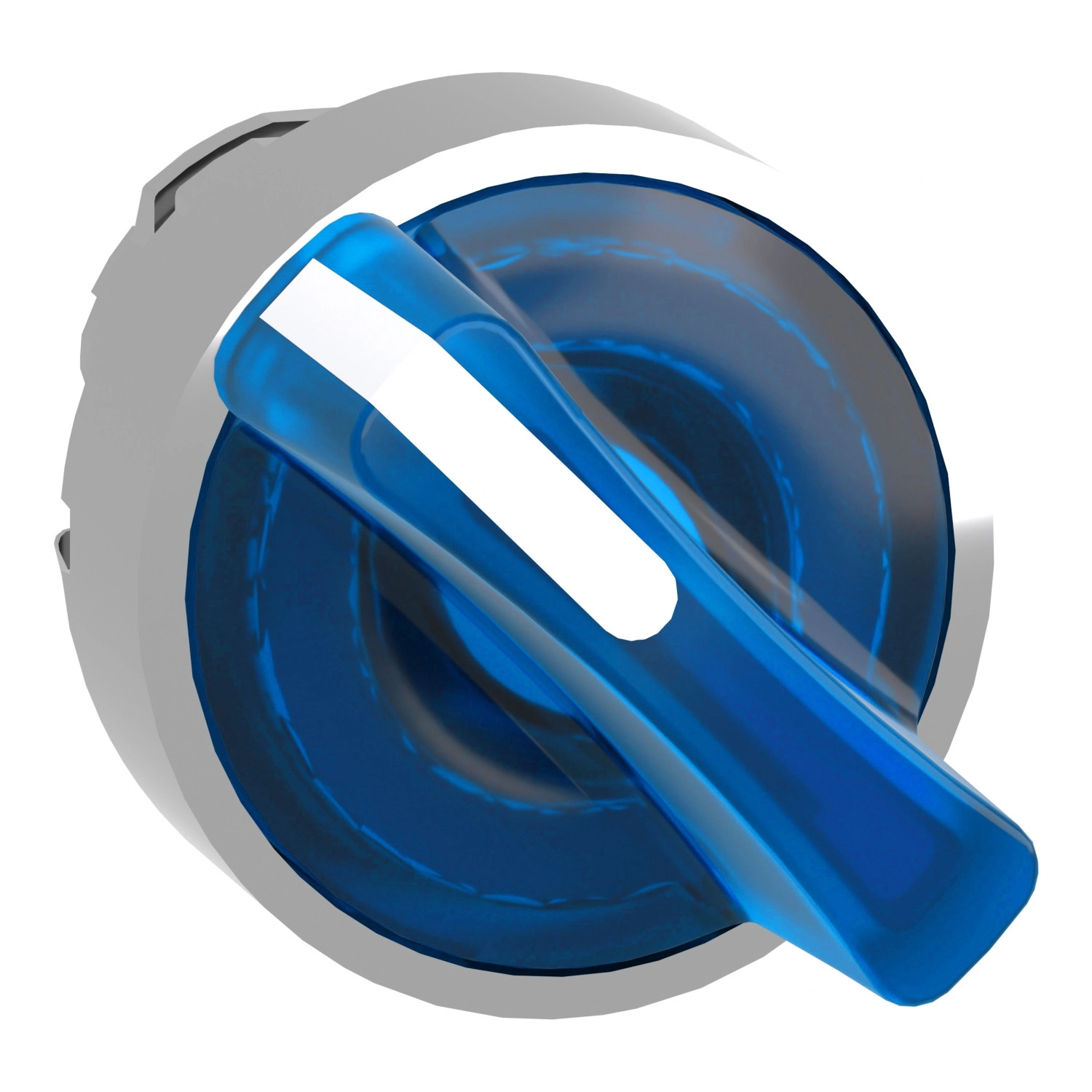

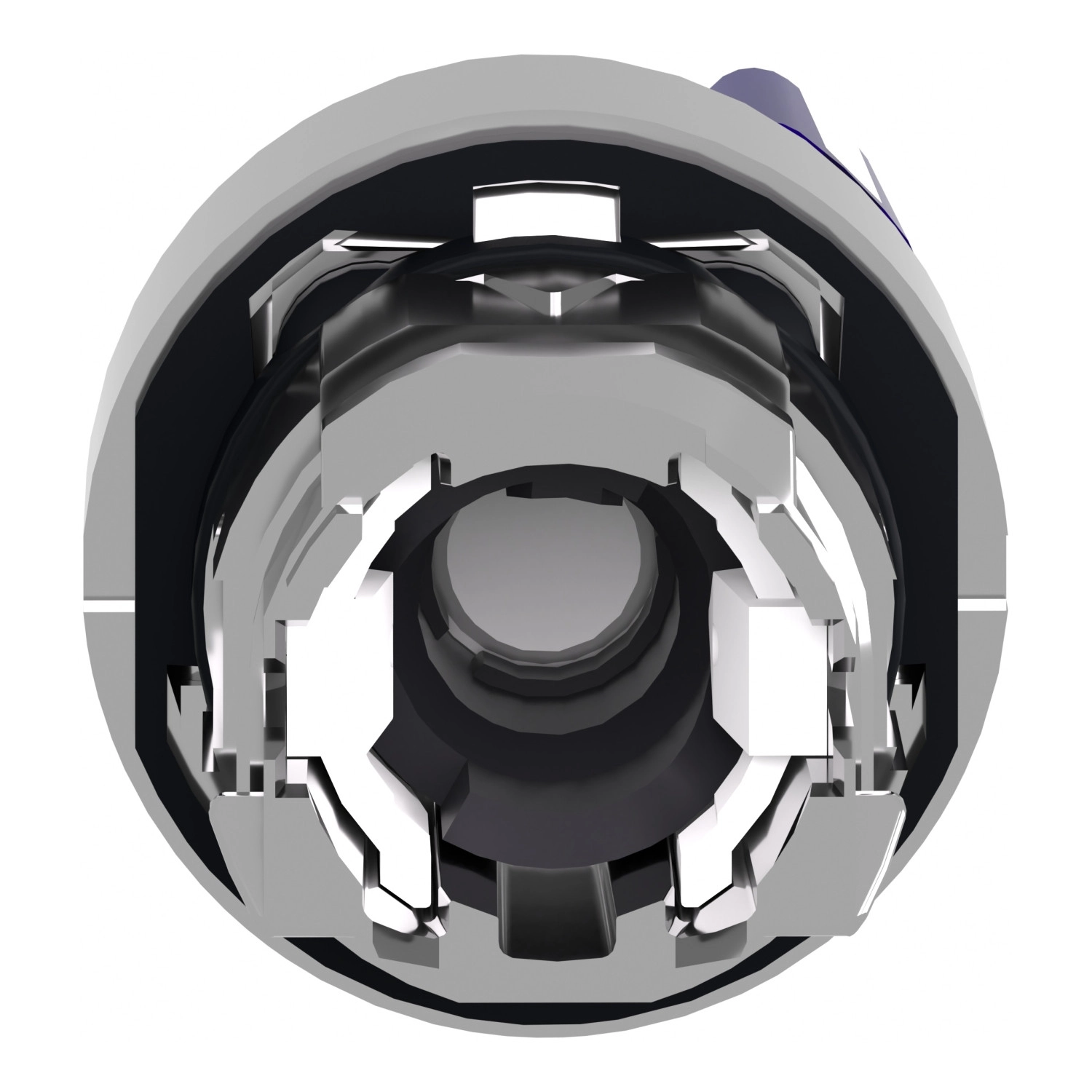

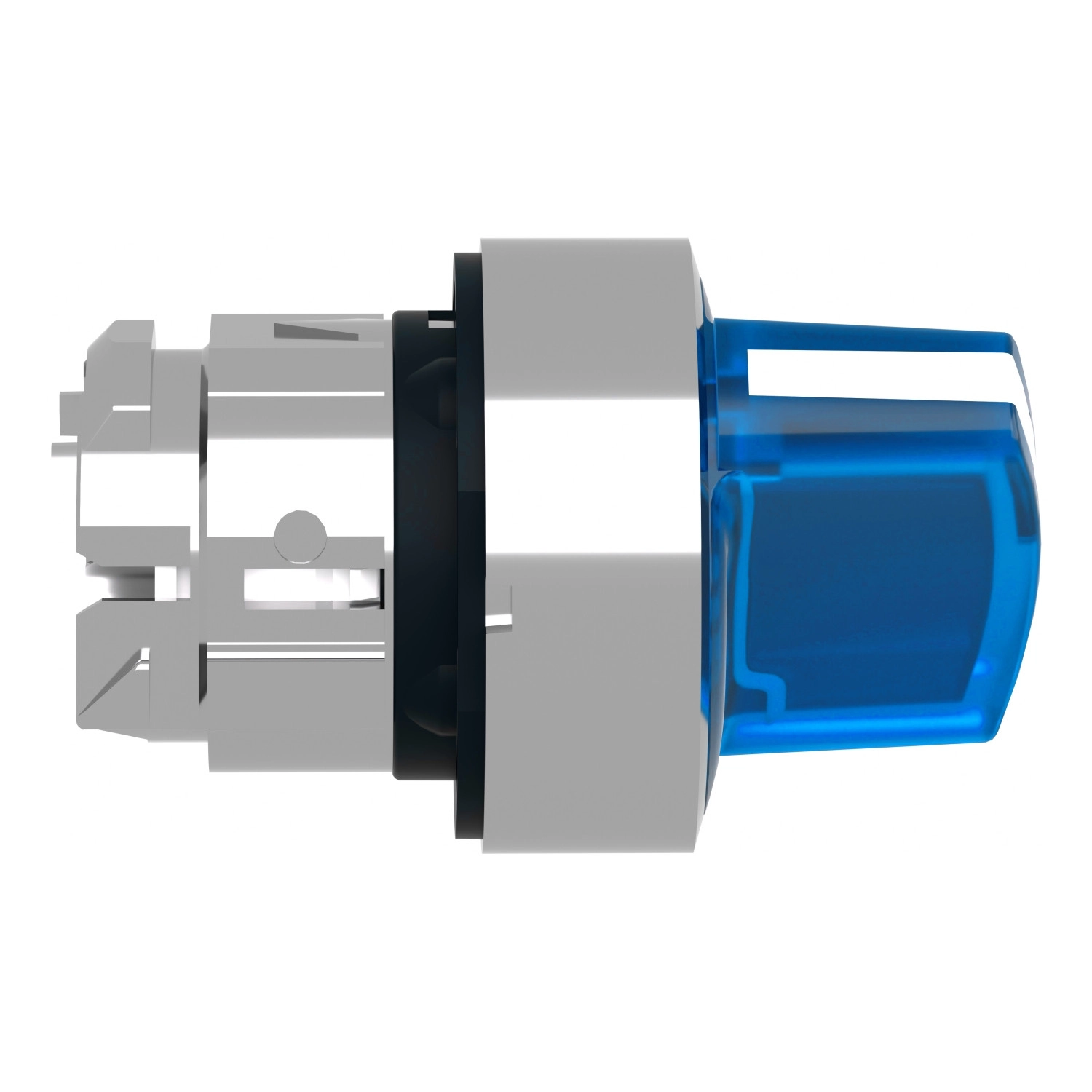

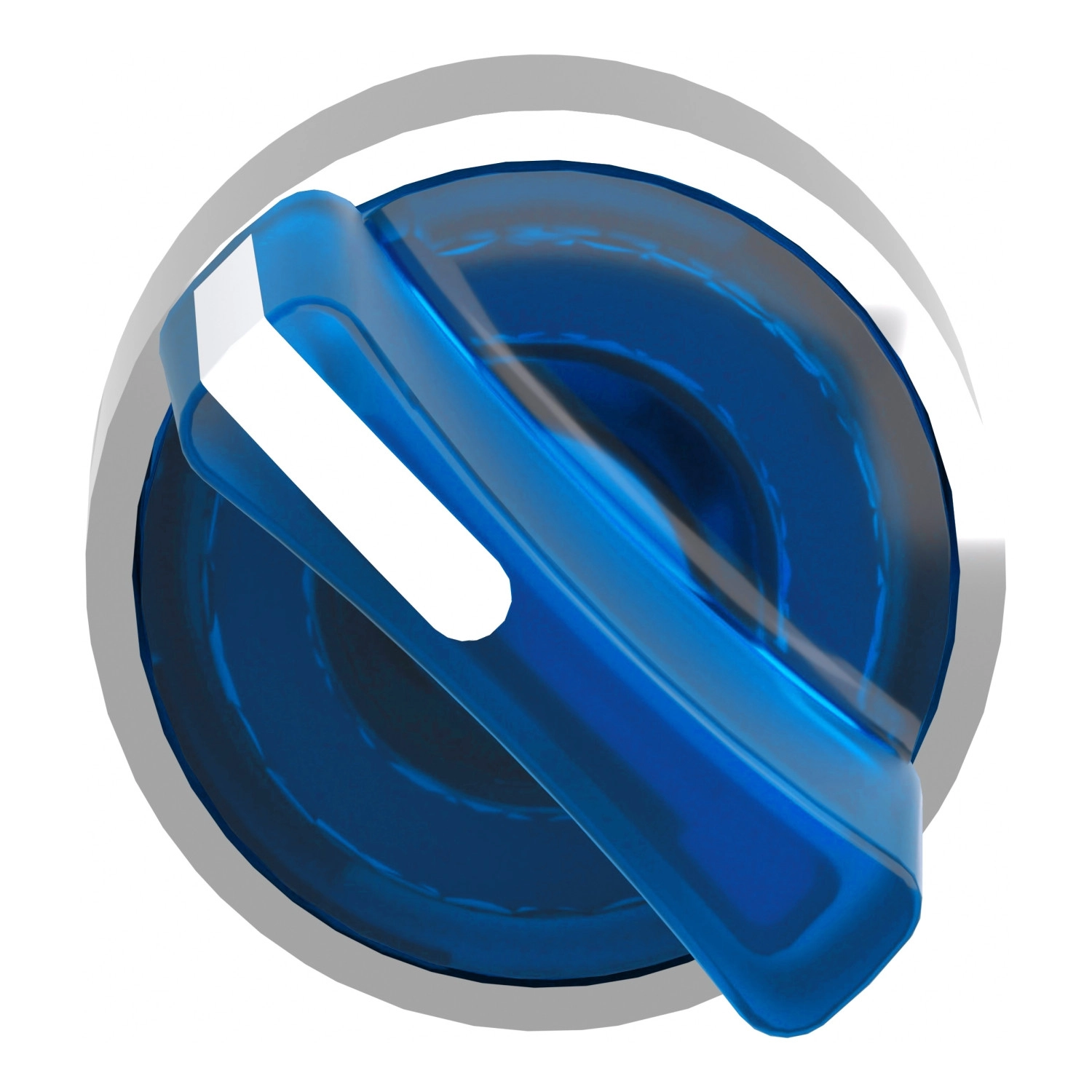

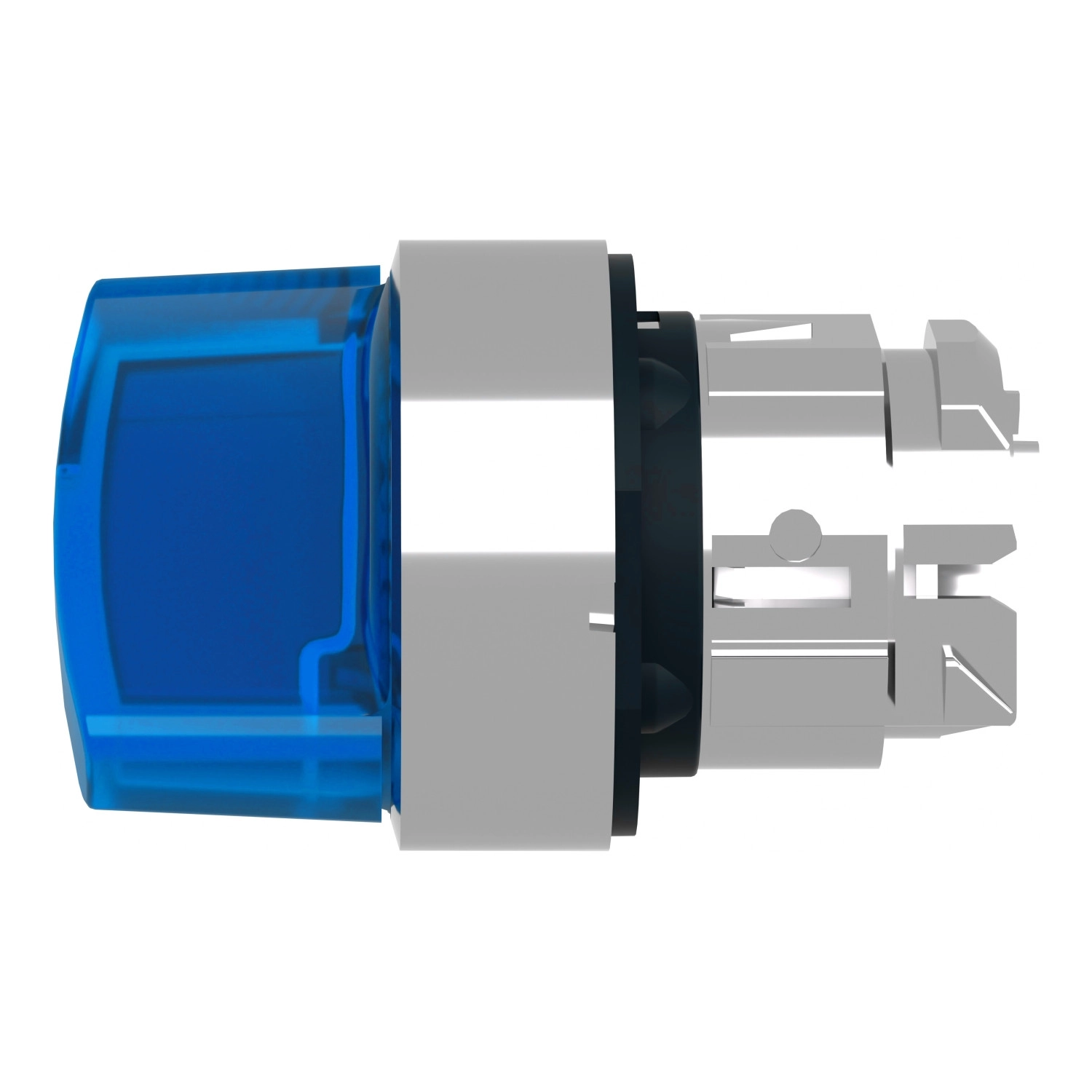

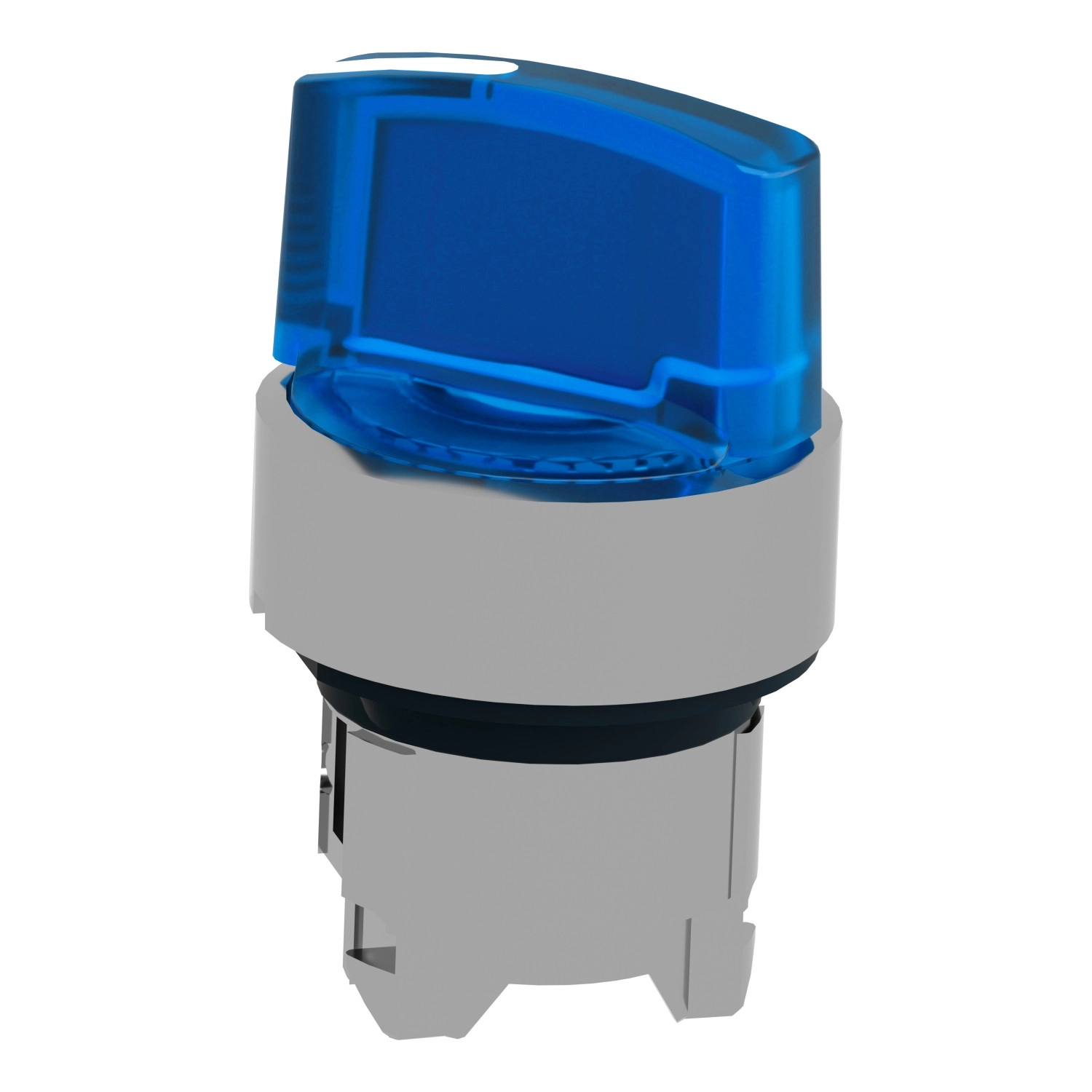

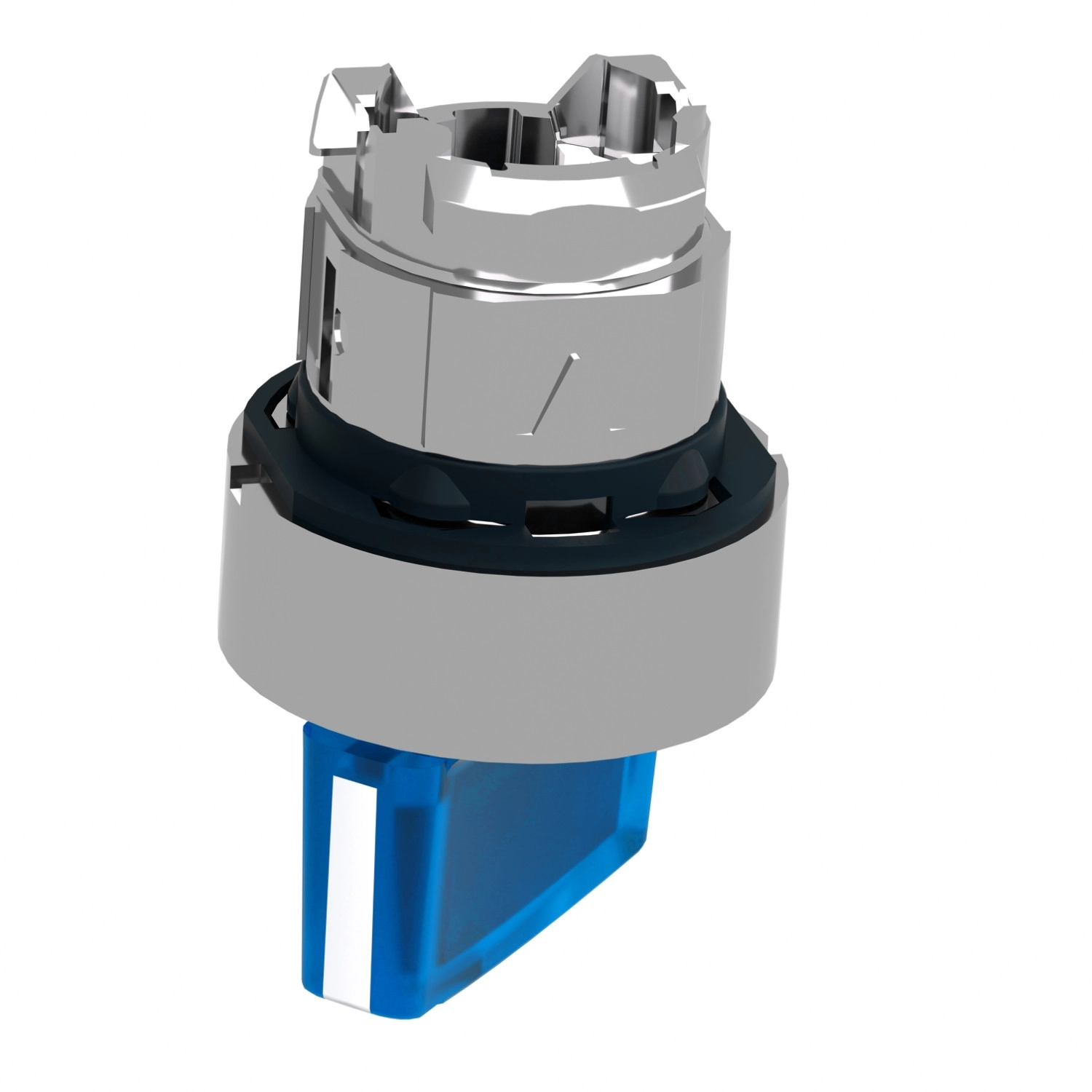

A Schneider Electric Harmony XB4 termékvonalhoz tartozó ZB4BK1263 típusú világító választókapcsoló fej egy prémium minőségű ipari vezérlőelem, amely tökéletes választás különféle automatizálási és vezérlési feladatokhoz. Ez a krómozott fém kialakítású, kék fogókaros modell rendkívül megbízható működést biztosít még a legmostohább ipari környezetekben is.
A ZB4BK1263 világító választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel és kapcsolószekrénnyel. A kék színű standard fogókar két pozícióba állítható, 90°-os elforgatással, ami egyértelmű vizuális visszajelzést ad a kezelő számára az aktuális állapotról. A készülék kompatibilis az univerzális LED világítóblokkokkal, amely energiatakarékos és hosszú élettartamú megvilágítást biztosít, fokozva a kapcsoló láthatóságát és jelzési funkcióját. A termék dizájnjában történt változás nem befolyásolja annak funkcióját és biztonságát, viszont kompatibilissá teszi az univerzális LED blokkokkal.
A Harmony XB4 sorozat ezen tagja kimagasló védelmet biztosít a különböző környezeti hatásokkal szemben. IP védelmi besorolása IP66, IP67, IP69 és IP69K, amely teljes por elleni védelmet és különböző víznyomással szembeni ellenállást garantál. Kiemelkedő, 7000000 Pa nyomású, 55°C-os vízsugárral szemben is ellenálló 0,1 m távolságból, így ideális választás olyan környezetekhez, ahol rendszeres nagynyomású tisztítás szükséges. Ezen felül a kapcsoló NEMA 13 és NEMA 4X besorolással is rendelkezik, míg ütésállósága az IEC 50102 szabvány szerint IK04 szintű. Mindez biztosítja a termék hosszú távú megbízhatóságát még zordon ipari körülmények között is.
A ZB4BK1263 fejegység mechanikai élettartama rendkívül magas, 1000000 kapcsolási ciklus, ami hosszú távú, karbantartás nélküli működést garantál. A komponens széles működési és tárolási hőmérséklet-tartománya (-40…+70 °C) lehetővé teszi használatát extrém klimatikus viszonyok között is. A különböző elektromos összetételi kódok (M3, M6, M10, M4) változatos kapcsolási lehetőségeket biztosítanak, így a termék sokoldalúan felhasználható különféle vezérlési feladatokhoz. A készülék továbbá számos nemzetközi szabványnak és tanúsítványnak felel meg, köztük UL, CSA, BV, DNV és LROS előírásoknak, ami globális felhasználhatóságát bizonyítja. Fizikai méretei kompaktak: a CAD szerint 29 mm széles, 29 mm magas és 43 mm mély, így helytakarékos beépítést tesz lehetővé. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) vagy 50 gn (időtartam = 11 ms) a félszinuszos gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően, ami robusztus működést biztosít még erősen vibráló környezetben is.
Schneider Electric Harmony XB4 - ZB4BK1263 -fém világító választókapcsoló fej, Ø22, 2 állású, kék műszaki adatok
Általános műszaki adatok
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Rövid készüléknév: ZB4
Keret anyaga: Krómozott fém
Fej típus: Standard
Szerelési átmérő: 22 mm
Értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Maradó állású
Működtető profilja: Kék standard fogókar
Működtető pozíció információ: 2 pozíció 90°
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Mechanikai jellemzők
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C hőmérsékleten, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: M3 (<4 érintkező egyes blokkokkal előlapi szerelésnél integrált LED-del), M6 (<2 érintkező egyes blokkokkal előlapi szerelésnél integrált LED-del és transzformátorral), M10 (<2 érintkező egyes blokkokkal előlapi szerelésnél integrált LED-del), M4 (<4 érintkező egyes és dupla blokkokkal előlapi szerelésnél integrált LED-del)
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
