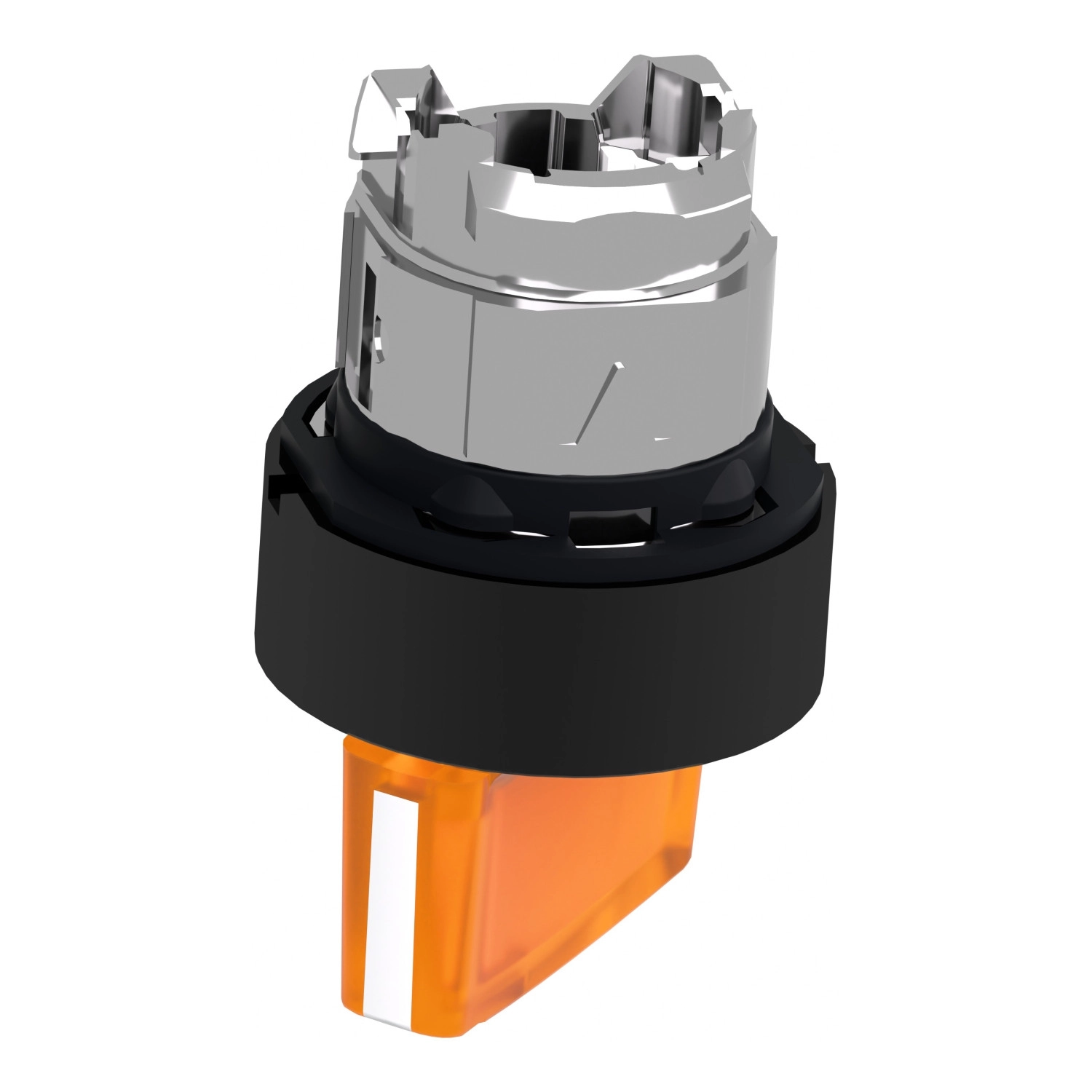

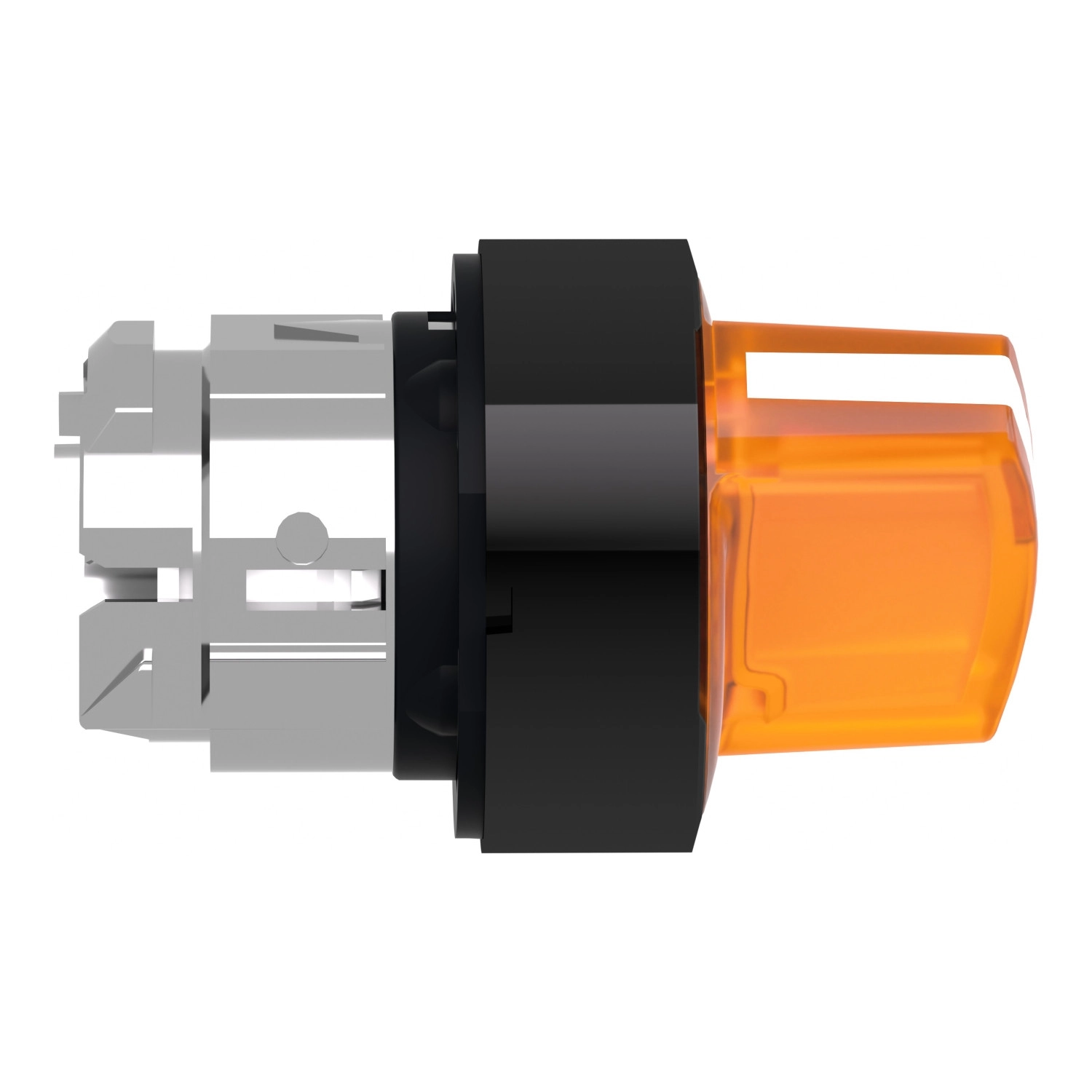

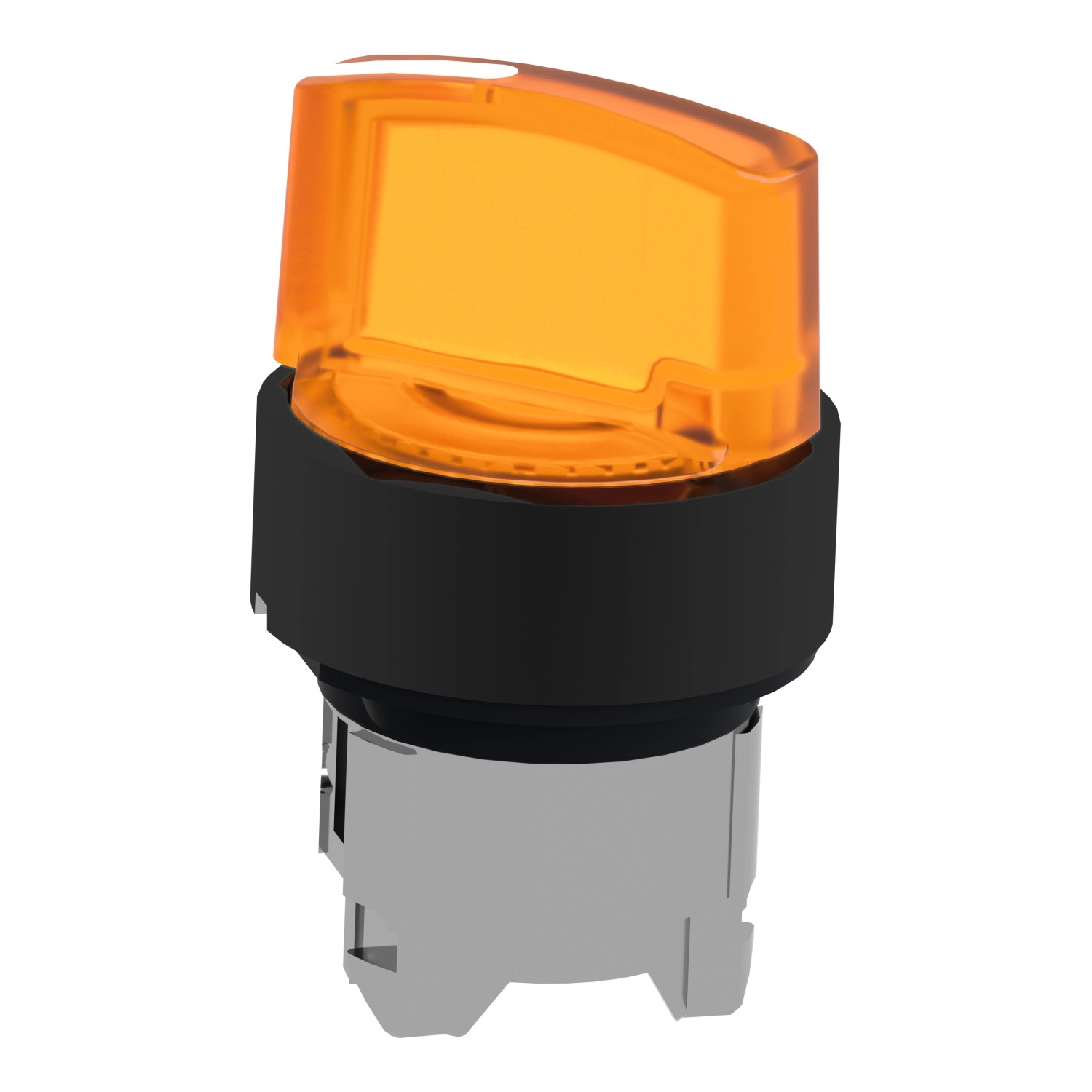

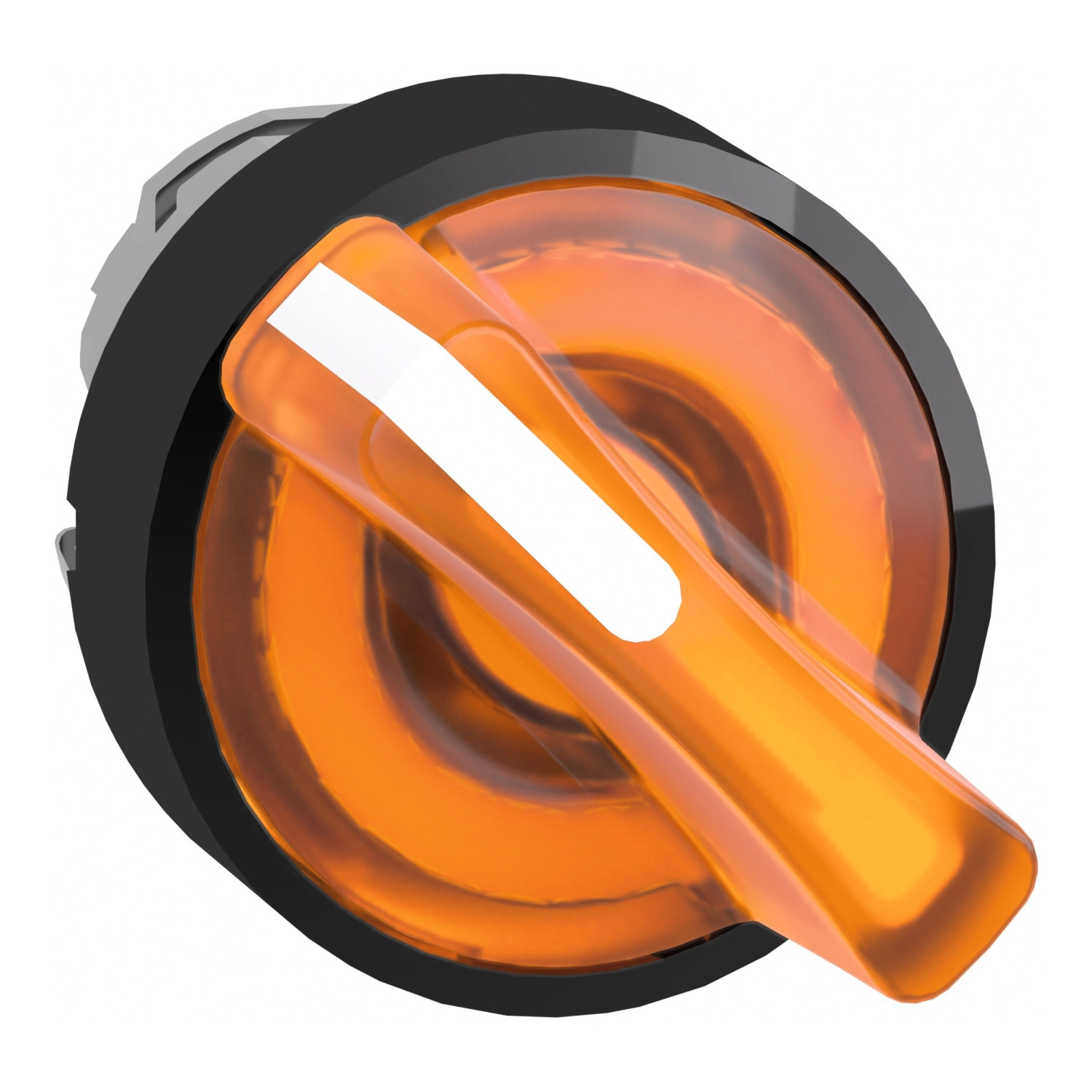

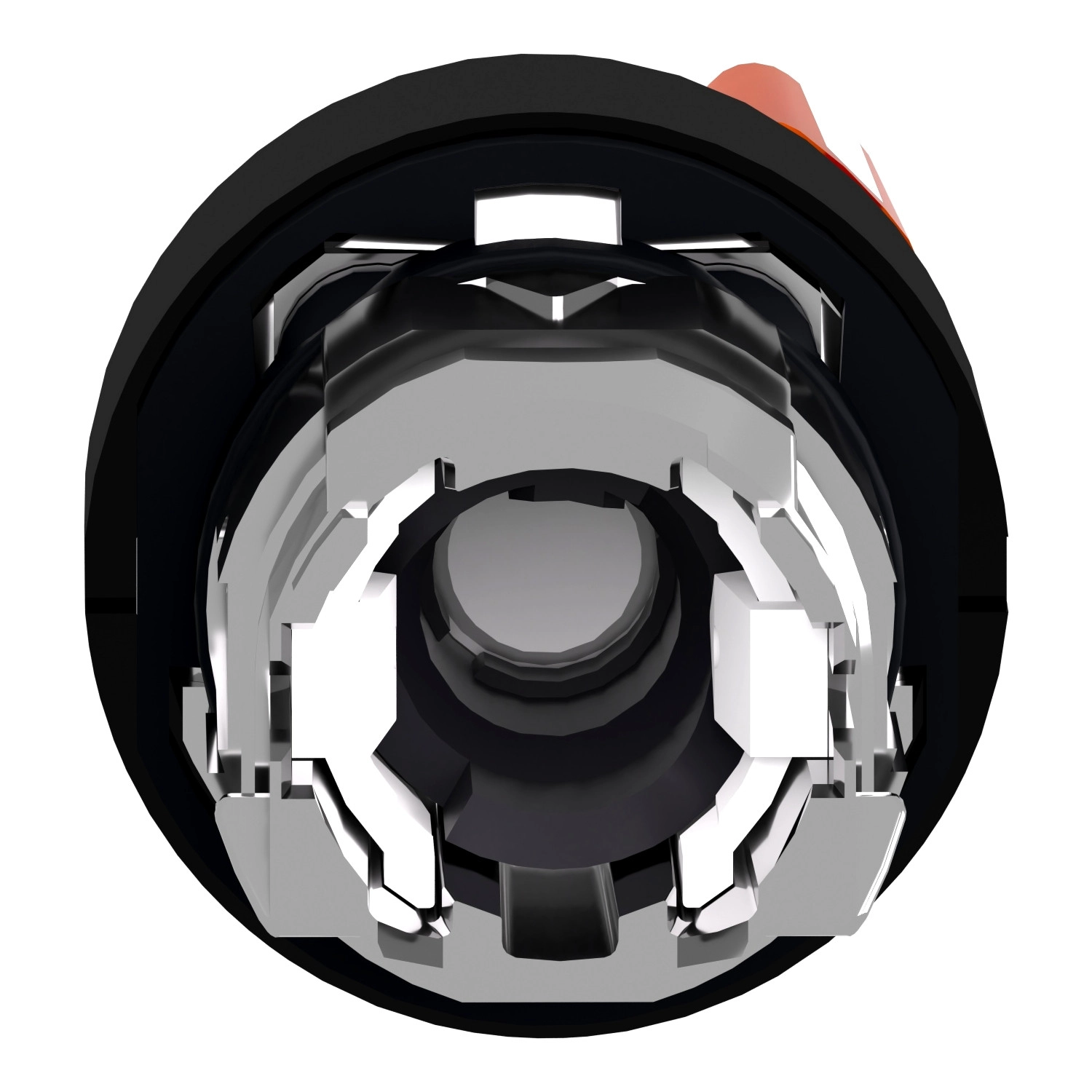

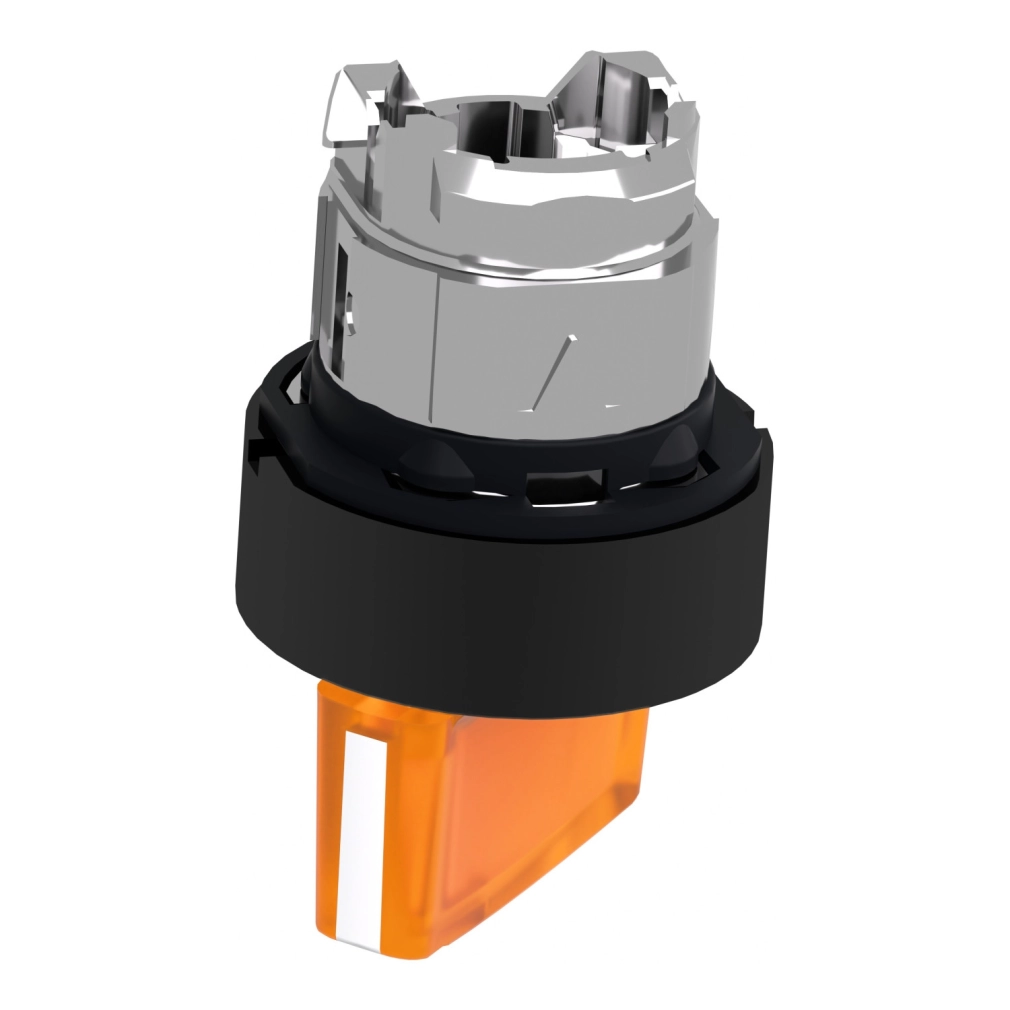

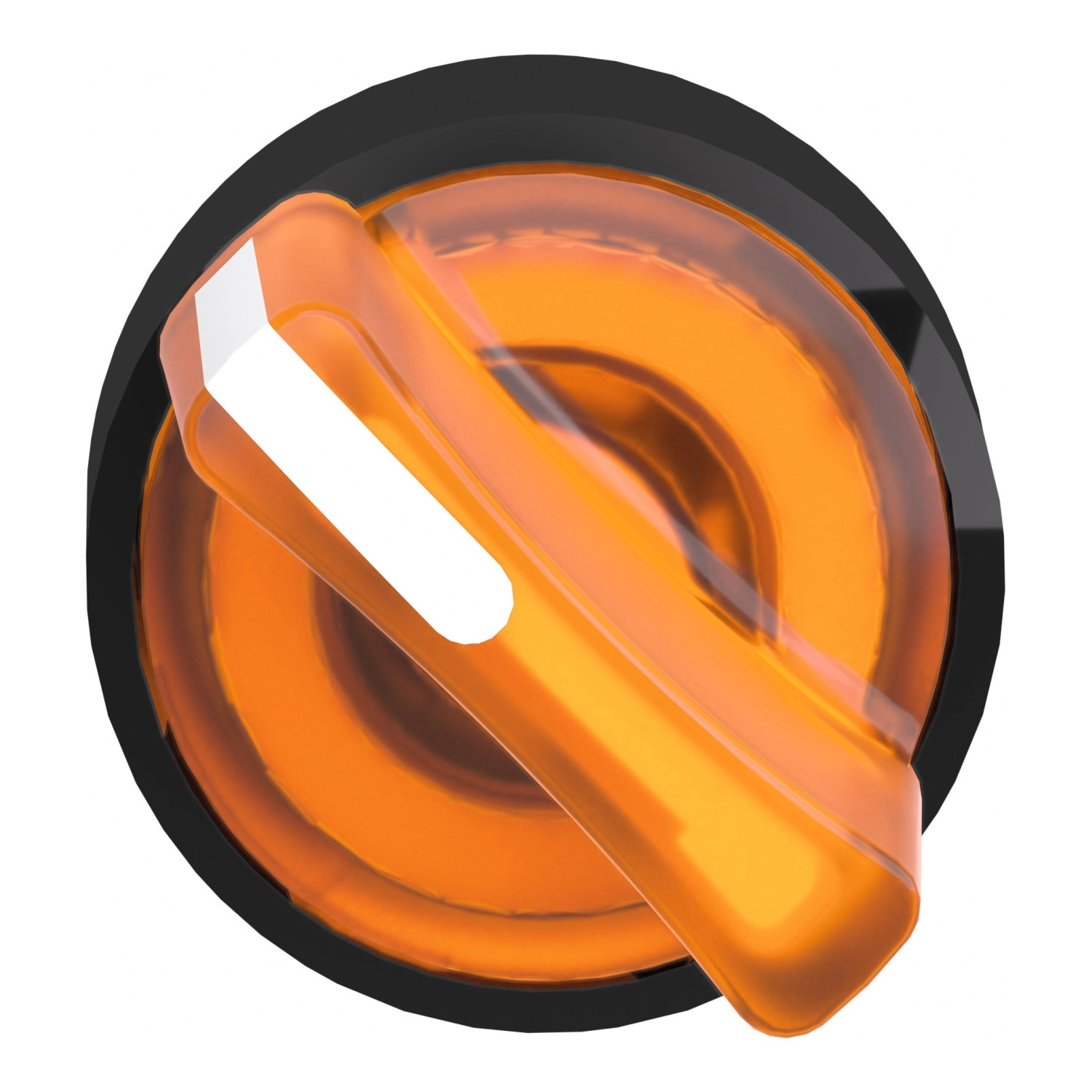

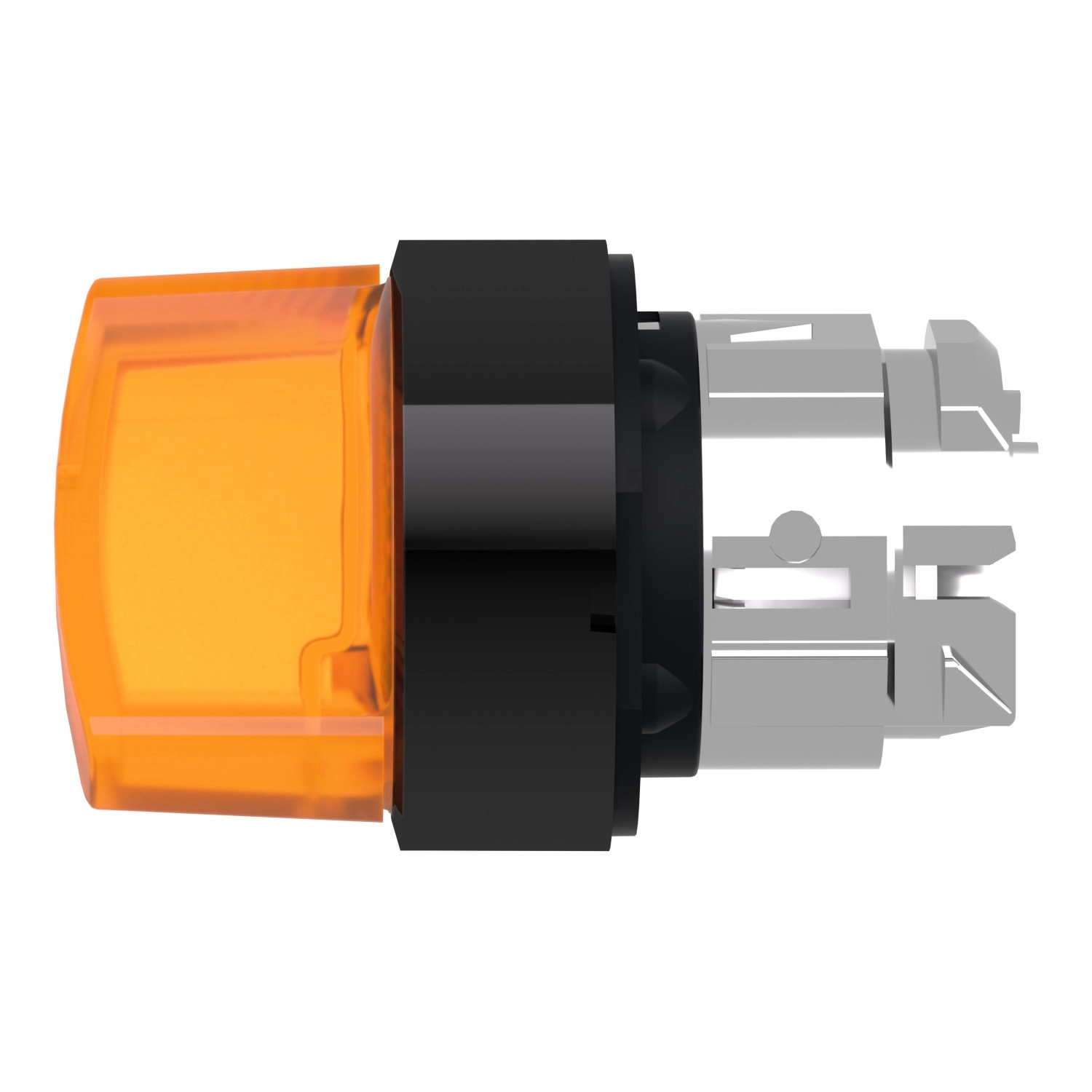

A Schneider Electric Harmony XB4 sorozatú ZB4BK12537 világító választókapcsoló fej az ipari vezérlőrendszerek megbízható és strapabíró komponense, amely különösen alkalmas olyan környezetekben, ahol egyértelmű állapotjelzésre és hosszú élettartamra van szükség. Ez a prémium minőségű fekete fém kialakítású, narancssárga fogantyús kapcsolófej tökéletes választás vezérlőpanelekbe és irányítópultokba történő beépítésre.
A ZB4BK12537 választókapcsoló fej 22 mm-es szabványos beépítési átmérővel rendelkezik, így kompatibilis a legtöbb ipari alkalmazásban használt panelekkel. A termék két pozíciós kialakítása (90°-os elfordulással) lehetővé teszi a ki-be kapcsolás vagy más kétállapotú funkciók egyszerű vezérlését. A kapcsoló álló (stay put) kivitelű, ami azt jelenti, hogy az operátor által beállított pozícióban marad a következő kapcsolásig. A narancs színű standard fogantyú ergonomikus kialakítása kényelmes használatot biztosít, míg a fekete fém keret elegáns, professzionális megjelenést kölcsönöz.
A ZB4BK12537 modell az univerzális LED-es blokkokkal kompatibilis, lehetővé téve különböző világítási konfigurációk kialakítását a vezérlőrendszerekben. Az elektromos összetételt tekintve többféle konfigurációban használható: M3 kódként max. 4 érintkezőhöz integrált LED-del, M6 kódként max. 2 érintkezőhöz integrált LED-del és transzformátorral, M10 kódként max. 2 érintkezőhöz integrált LED-del, illetve M4 kódként max. 4 érintkezőhöz integrált LED-del, egyes és dupla blokkokat használva előlapi szerelésben. A termék rendkívül sokoldalú, így különböző vezérlési és jelzési feladatokra alkalmazható.
A Harmony XB4 választókapcsoló fej kiemelkedő mechanikai és környezetvédelmi tulajdonságokkal rendelkezik. Rendkívül tartós: mechanikai élettartama 1 000 000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. Magas szintű védelmet kínál a por és víz behatolása ellen: IP66, IP67, IP69 és IP69K védettségi fokozatoknak felel meg, ami szélsőséges környezeti körülmények között is lehetővé teszi a használatát. Ellenáll a nagynyomású mosásnak (7000000 Pa, 55°C-on), így olyan helyeken is alkalmazható, ahol rendszeres tisztításra van szükség. Az extrém hőmérsékleti tartományokban (-40°C és +70°C között) is megbízhatóan működik, ami széles körű felhasználhatóságot biztosít különböző iparágakban. A kapcsoló megfelel a legfontosabb nemzetközi szabványoknak (IEC, CSA, UL, JIS) és rendelkezik számos tanúsítvánnyal (CSA, DNV, BV, LROS, UL), ami garantálja a minőségét és biztonságosságát globális alkalmazásokban.
Schneider Electric Harmony XB4 - ZB4BK12537 -fém világító választókapcsoló fej, Ø22, 2 állású, narancssárga, fekete perem műszaki adatok
Termék főbb jellemzői
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Világító választókapcsoló fej
Termékkategória: Standard
Eszköz rövid neve: ZB4
Keret anyaga: Fekete fém
Működtető fogantyú profilja: Narancssárga standard fogantyú
Működtető típus: stay put
Működtető pozíció információ: 2 pozíció 90°
Műszaki jellemzők
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Védettségi szint: IP66, IP67, IP69, IP69K
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK04 az IEC 50102 szerint
Mechanikai élettartam: 1000000 ciklus
Nagynyomású mosásnak ellenálló: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel
Elektromos összetételi kód: M3 max. 4 érintkezőhöz egyes blokkokat használva előlapi szerelésben integrált LED-del
M6 max. 2 érintkezőhöz egyes blokkokat használva előlapi szerelésben integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz egyes blokkokat használva előlapi szerelésben integrált LED-del
M4 max. 4 érintkezőhöz egyes és dupla blokkokat használva előlapi szerelésben integrált LED-del
Környezeti feltételek
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Kompatibilitás
Termék kompatibilitás: Univerzális LED
Eszköz jellemzése: Alapelem
Fontos üzenet: A terméken megjelenhet külső változás, de ez nem befolyásolja a használatot a funkció és a biztonság szempontjából. Ez kompatibilissé teszi az Univerzális LED blokkjainkkal.
