A Schneider Electric Harmony XB4 termékcsalád ZB4BK12437 cikkszámú világító választókapcsoló feje a modern ipari vezérlőrendszerek megbízható és sokoldalú eleme. Ez a prémium minőségű kapcsolófej kiváló választás a professzionális vezérlőpanelek és kezelőfelületek számára, ahol a megbízhatóság és a láthatóság egyaránt kritikus fontosságú.

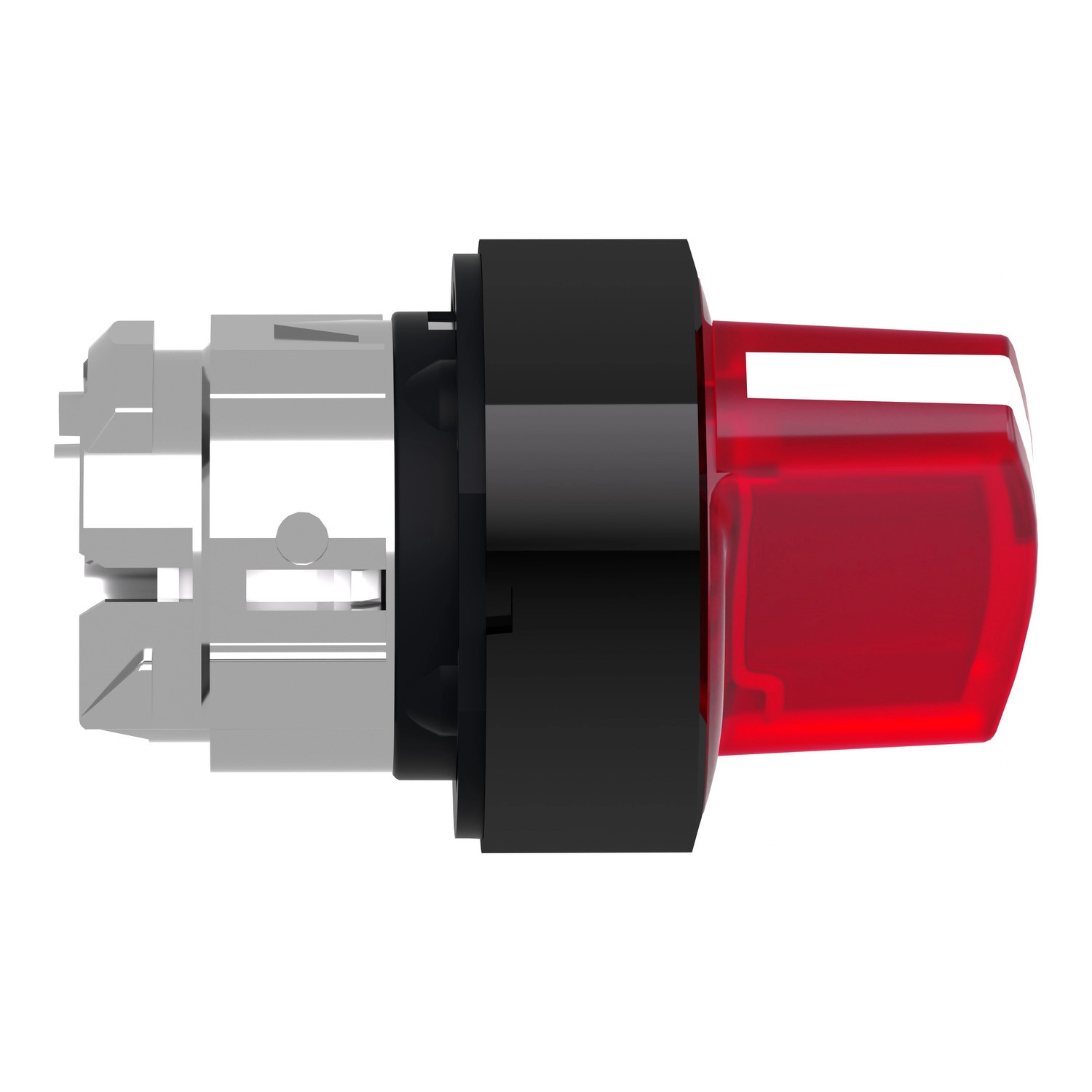

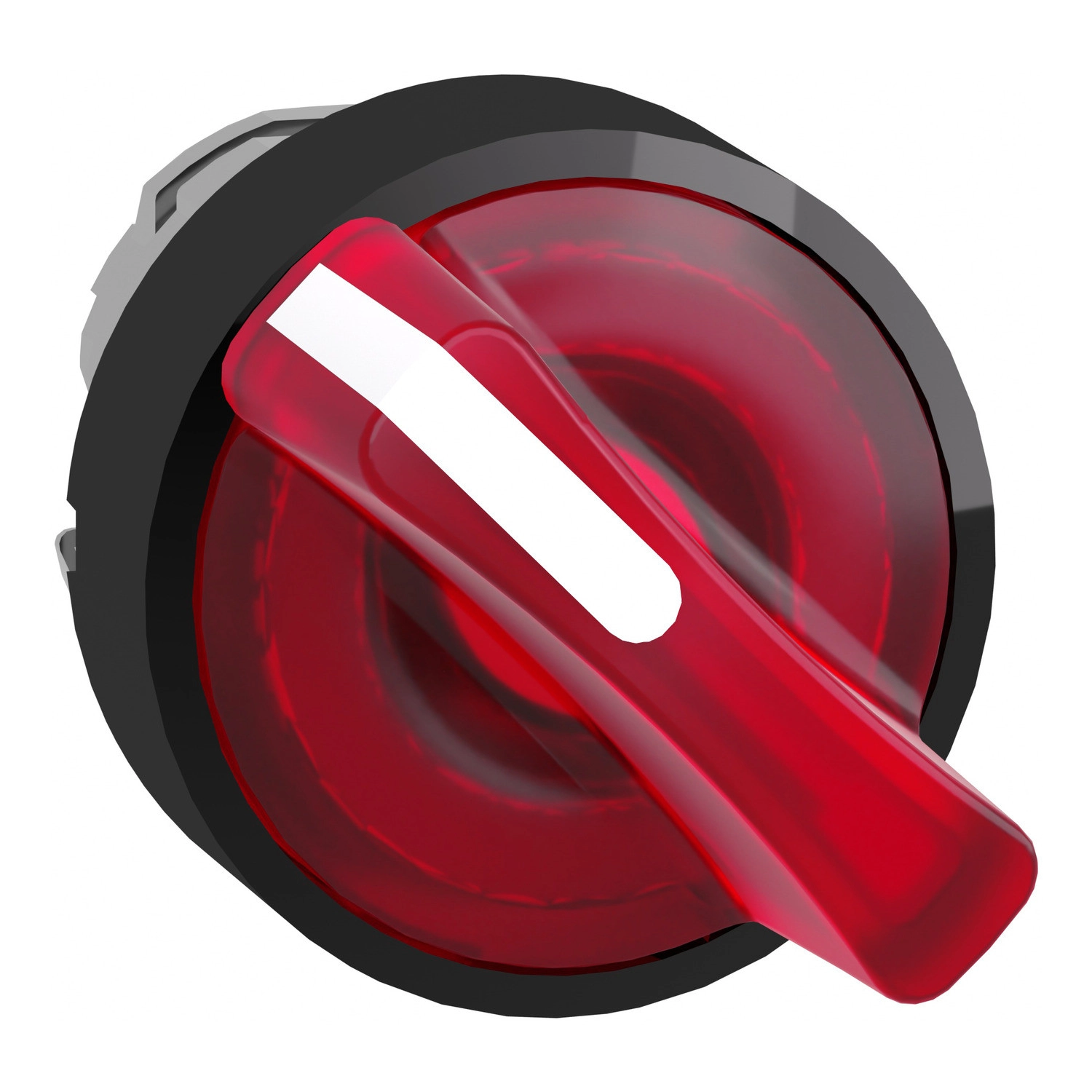

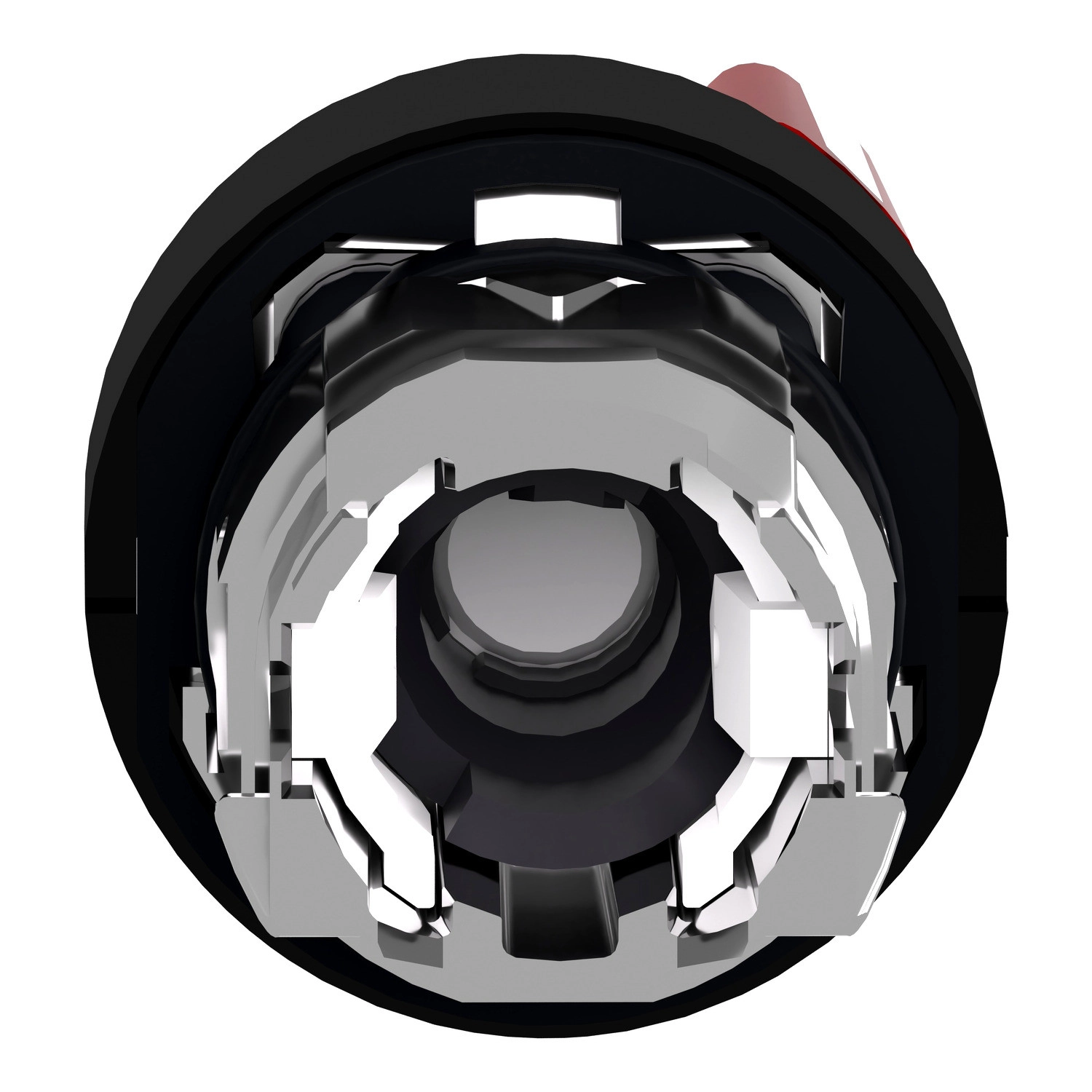

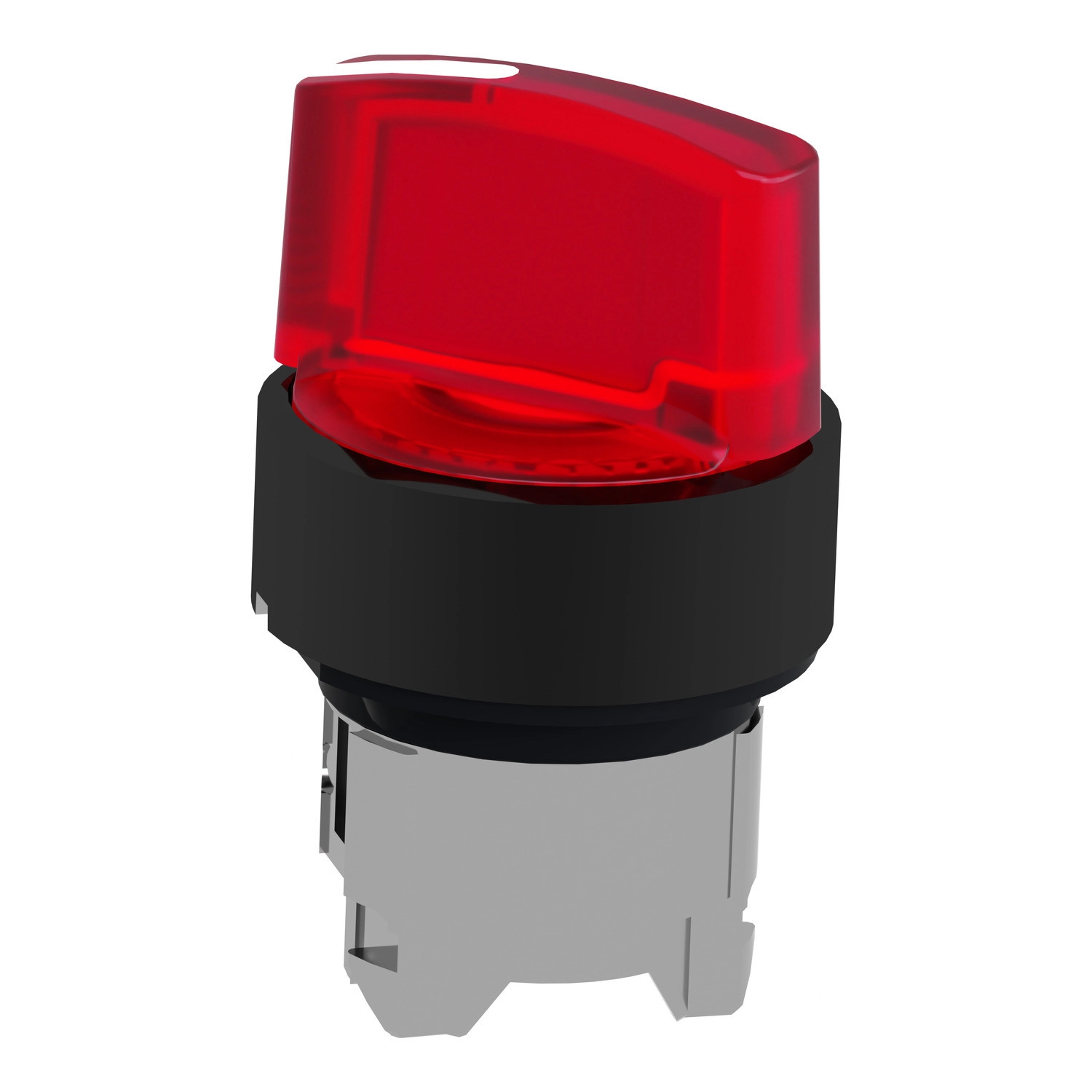

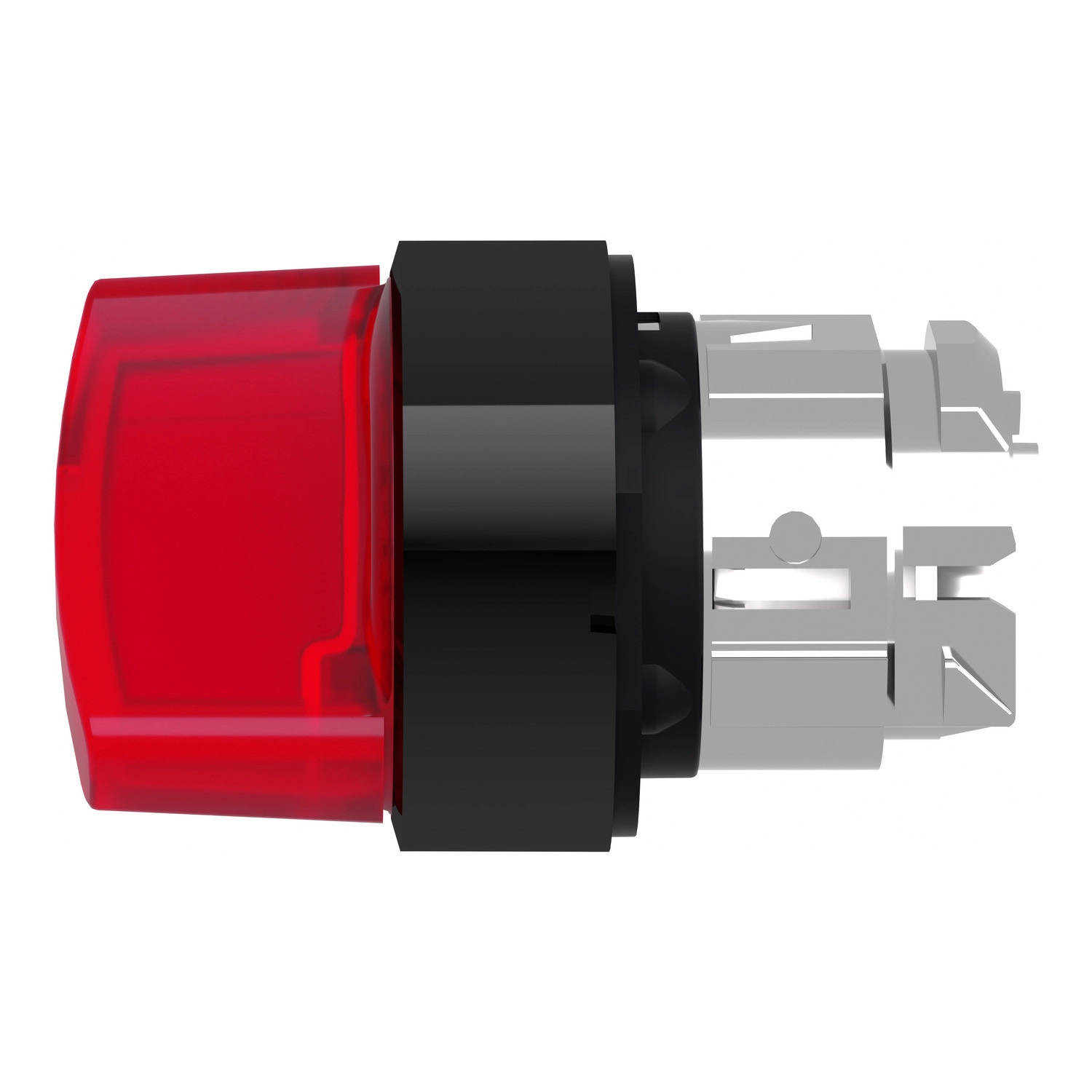

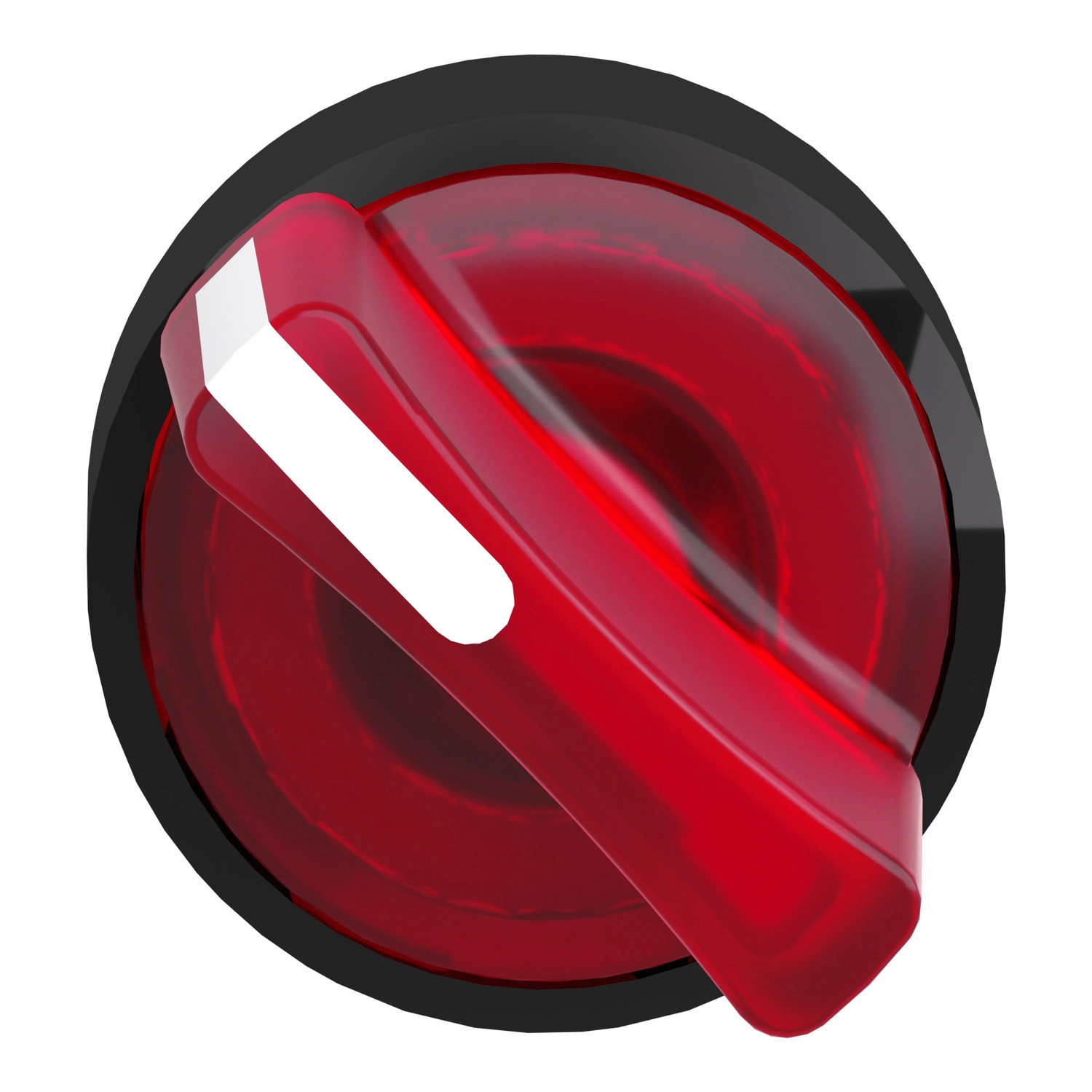

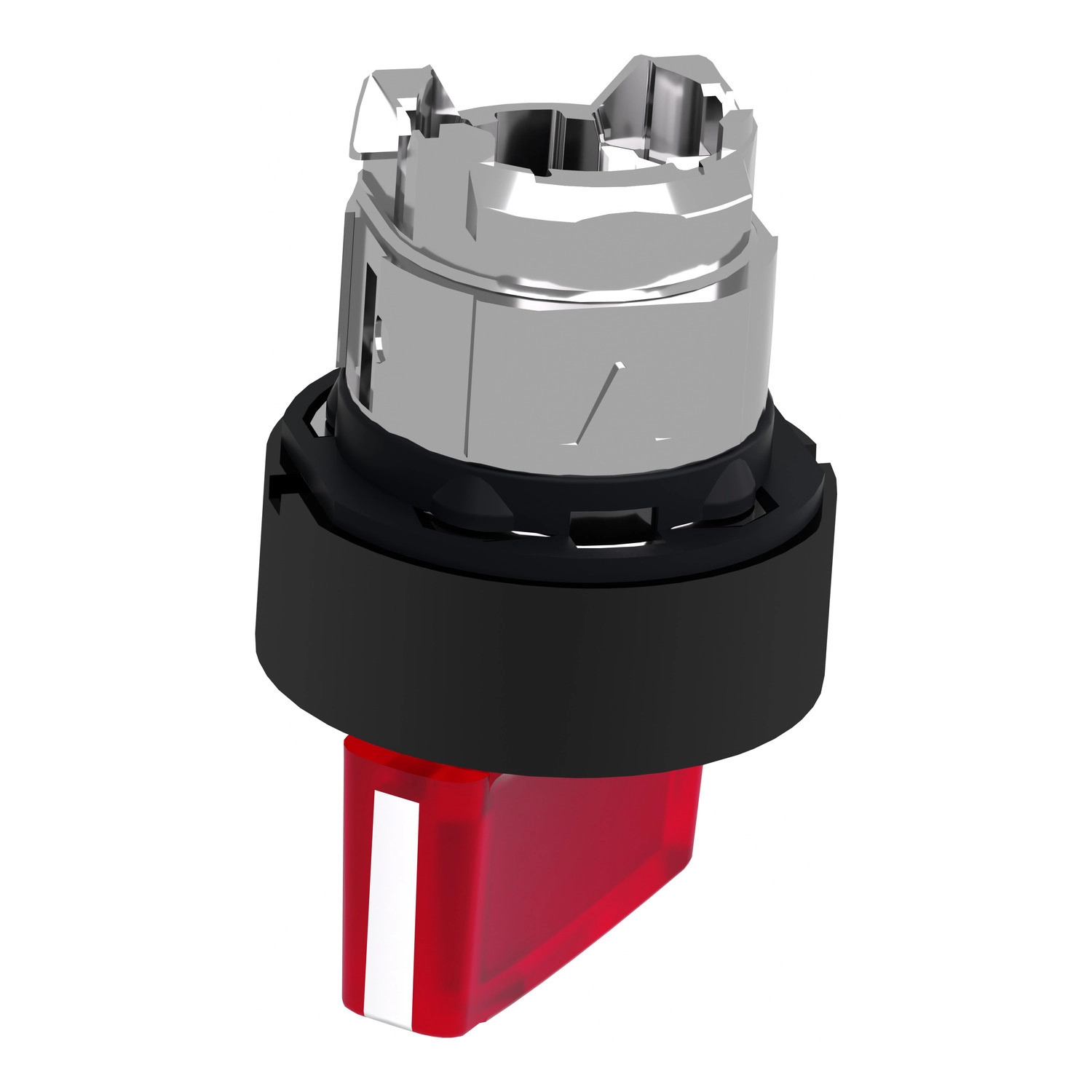

A termék a Schneider Electric széles körben elismert Harmony XB4 sorozatának része, amely ipari környezetben bizonyított megbízhatóságával tűnik ki a piacon. A ZB4BK12437 egy standard kialakítású, 22 mm-es szerelési átmérővel rendelkező világító választókapcsoló fej, amely fekete fém kerettel és piros standard kezelőkarral rendelkezik. A kapcsolófej 2 pozíciós, 90°-os elfordítású, stay put (bennmaradó) kivitelű, így a választott pozícióban marad mindaddig, amíg a kezelő nem változtatja meg az állapotát.
A ZB4BK12437 választókapcsoló fej kompatibilis a Schneider Electric univerzális LED blokkjaival, ami rugalmasságot biztosít a világítás tekintetében. A termék többféle elektromos összeállításban használható: M3 kódnak megfelelően maximum 4 érintkezős kialakításban elölről szerelhető egyes blokkokkal és integrált LED-del; M6 kódként maximum 2 érintkezős kialakításban elölről szerelhető egyes blokkokkal, integrált LED-del és transzformátorral; M10 kódként maximum 2 érintkezős kialakításban elölről szerelhető egyes blokkokkal és integrált LED-del; valamint M4 kódként maximum 4 érintkezős kialakításban elölről szerelhető egyes és dupla blokkokkal, integrált LED-del.
A ZB4BK12437 választókapcsoló fej rendkívül strapabíró, 1.000.000 kapcsolási ciklus mechanikai élettartammal rendelkezik. Kiváló védelmi mutatókkal büszkélkedhet: IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is. A mechanikai ütésállósága IK04 az IEC 50102 szabvány szerint. A termék ellenáll a magas nyomású mosásnak is, 7.000.000 Pa nyomásig 55°C-on, 0,1 m távolságból. Hőmérséklet-tűrése rendkívül széles tartományt fed le, -40°C és +70°C között működőképes, és ugyanezen a tartományon belül tárolható.
A vibráció- és ütésállósága is figyelemre méltó: 5 gn vibráció-ellenállással rendelkezik 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szerint, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) ütésállósággal fél-szinusz hullámú gyorsulásra az IEC 60068-2-27 szabvány szerint. A termék számos nemzetközi szabványnak és tanúsítványnak felel meg, többek között: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, és rendelkezik CSA, DNV, BV, LROS és UL tanúsításokkal.
Harmony XB4 ZB4BK12437 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid termékazonosító: ZB4
Keret anyaga: Fekete fém
Fejforma: Standard
Szerelési átmérő: 22 mm
Működési jellemzők
Kezelőszerv formája: Kerek
Kezelőszerv típusa: stay put (bennmaradó)
Kezelőszerv kivitele: Piros standard kar
Pozíciók: 2 pozíció 90°
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Műszaki paraméterek
Mechanikai élettartam: 1000000 ciklus
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összeállítás kód: M3 maximum 4 érintkezőhöz egyes blokkok használatával elölről szerelve integrált LED-del
M6 kód: maximum 2 érintkezőhöz egyes blokkok használatával elölről szerelve integrált LED-del és transzformátorral
M10 kód: maximum 2 érintkezőhöz egyes blokkok használatával elölről szerelve integrált LED-del
M4 kód: maximum 4 érintkezőhöz egyes és dupla blokkok használatával elölről szerelve integrált LED-del
Védelmi jellemzők
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettség: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettség: NEMA 13, NEMA 4X
IK védettség: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-5-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
Ellenálló képesség
Rezgésállóság: 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Környezeti feltételek
Védőkezelés: TH
Környezeti hőmérséklet tárolás során: -40...70 °C
Környezeti hőmérséklet üzemeltetés során: -40...70 °C
