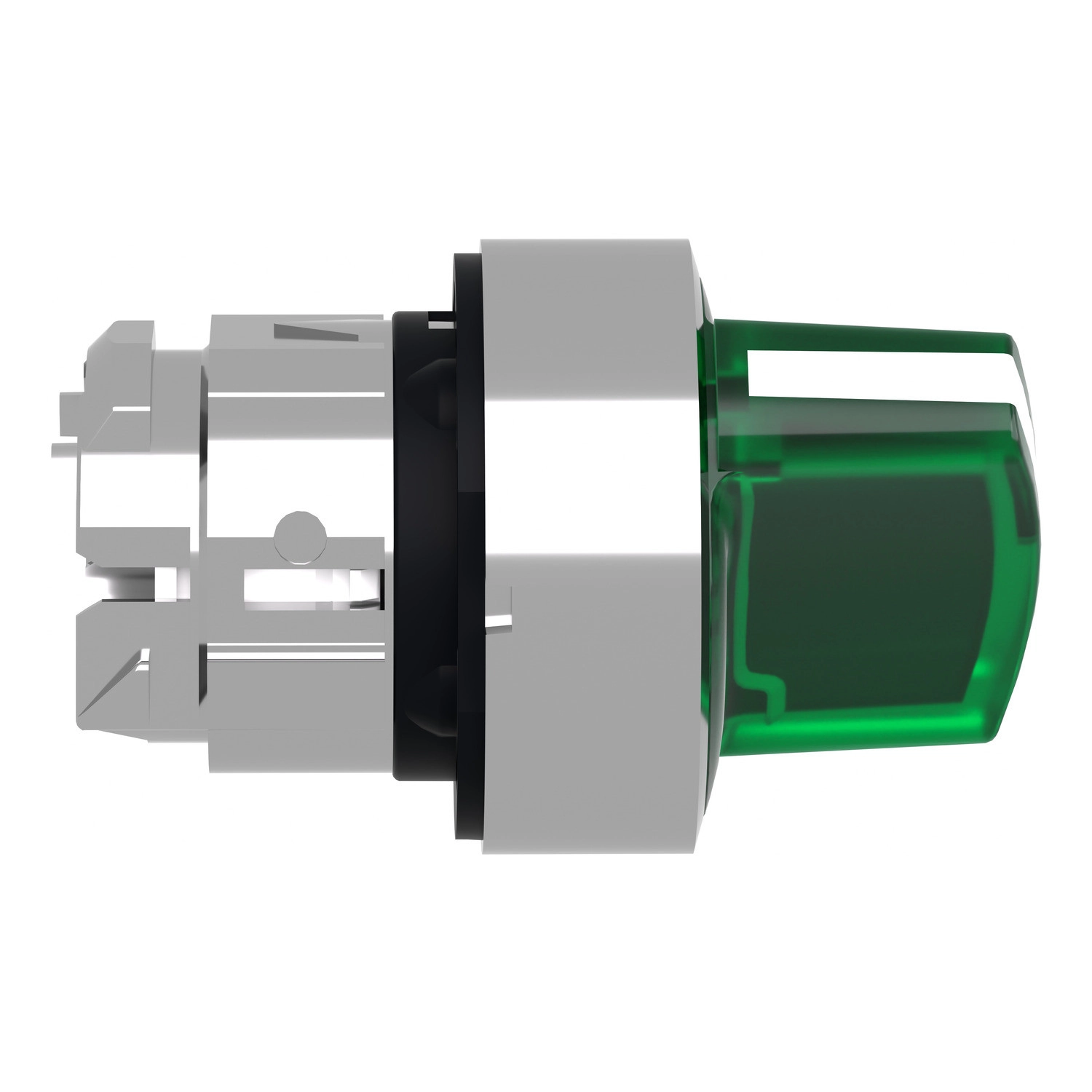

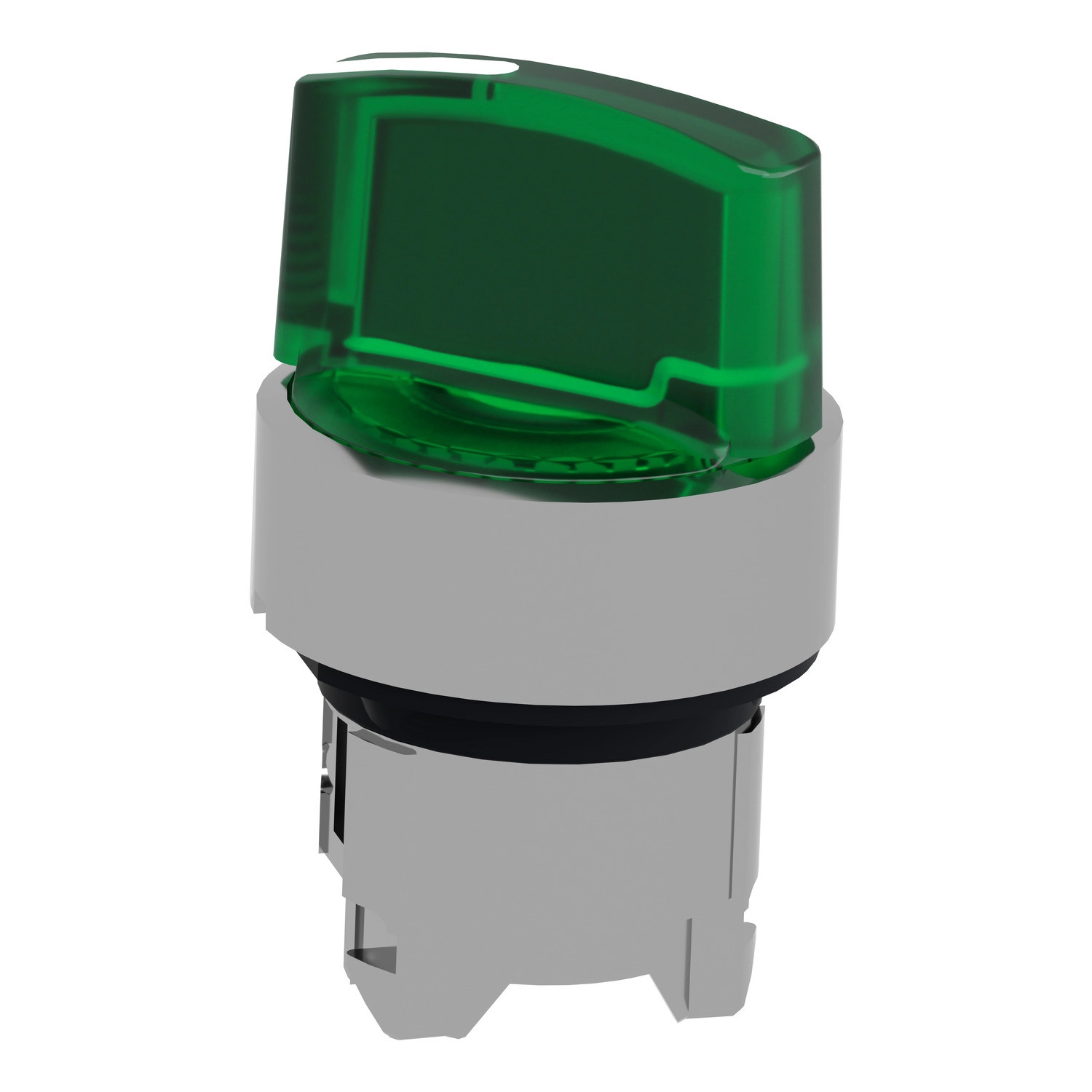

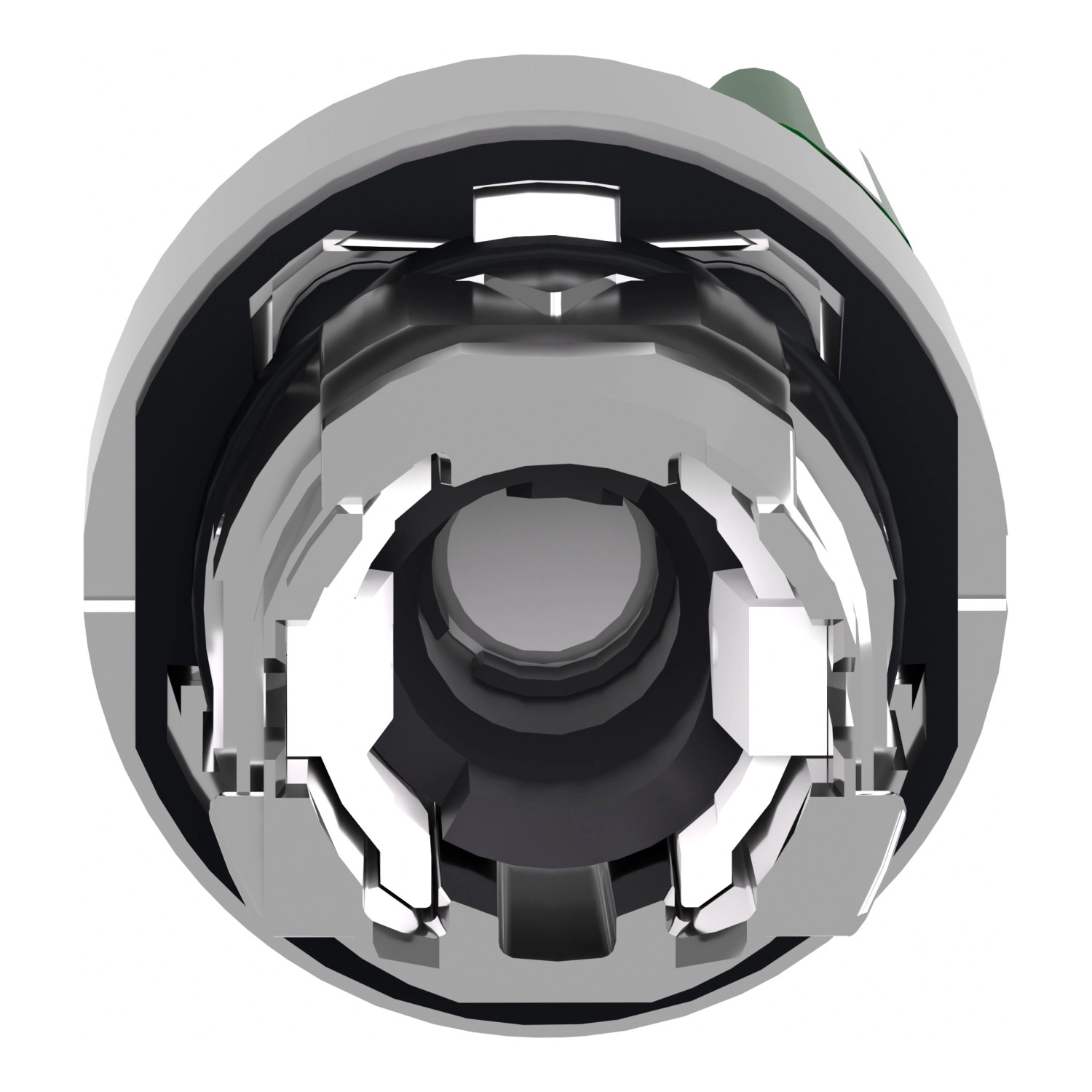

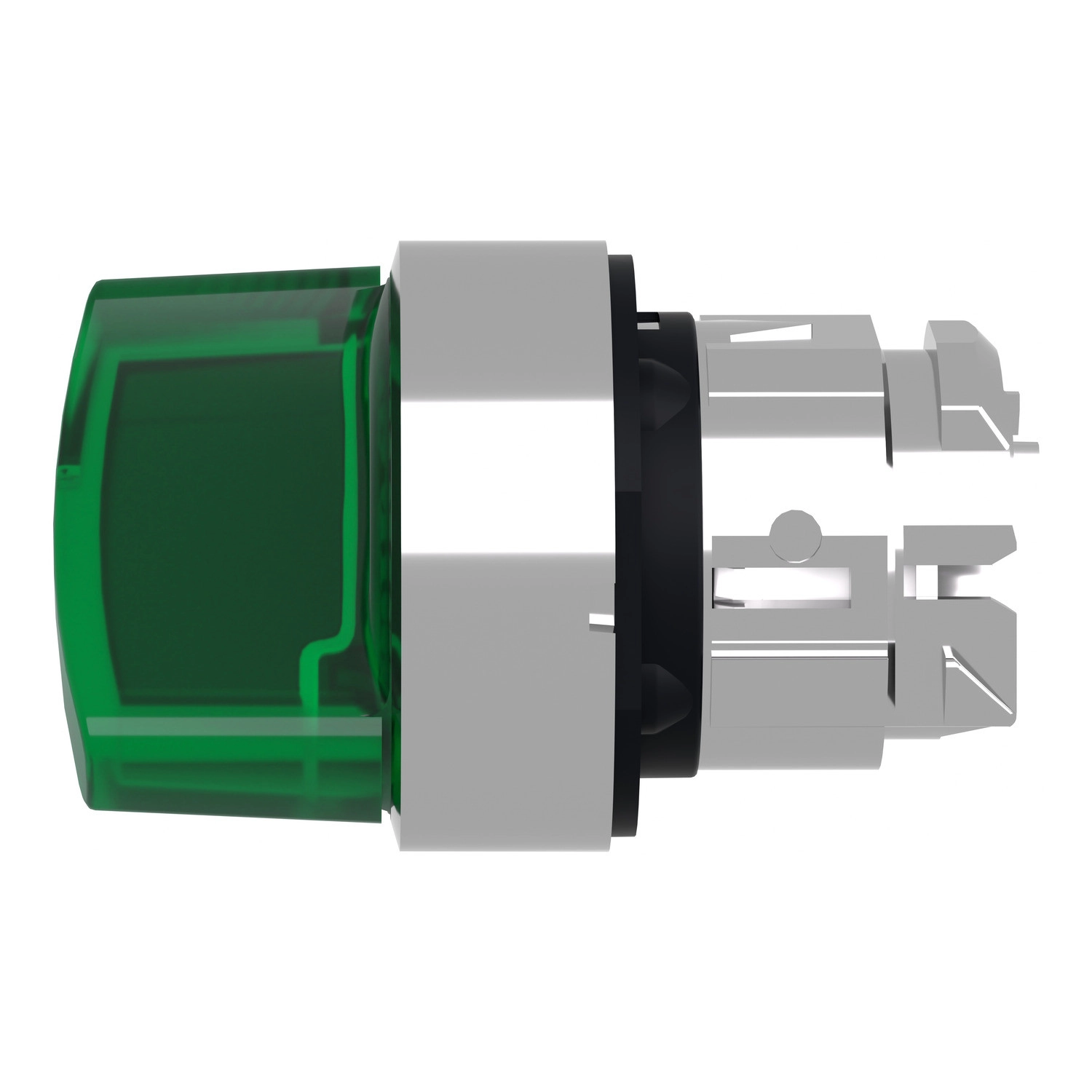

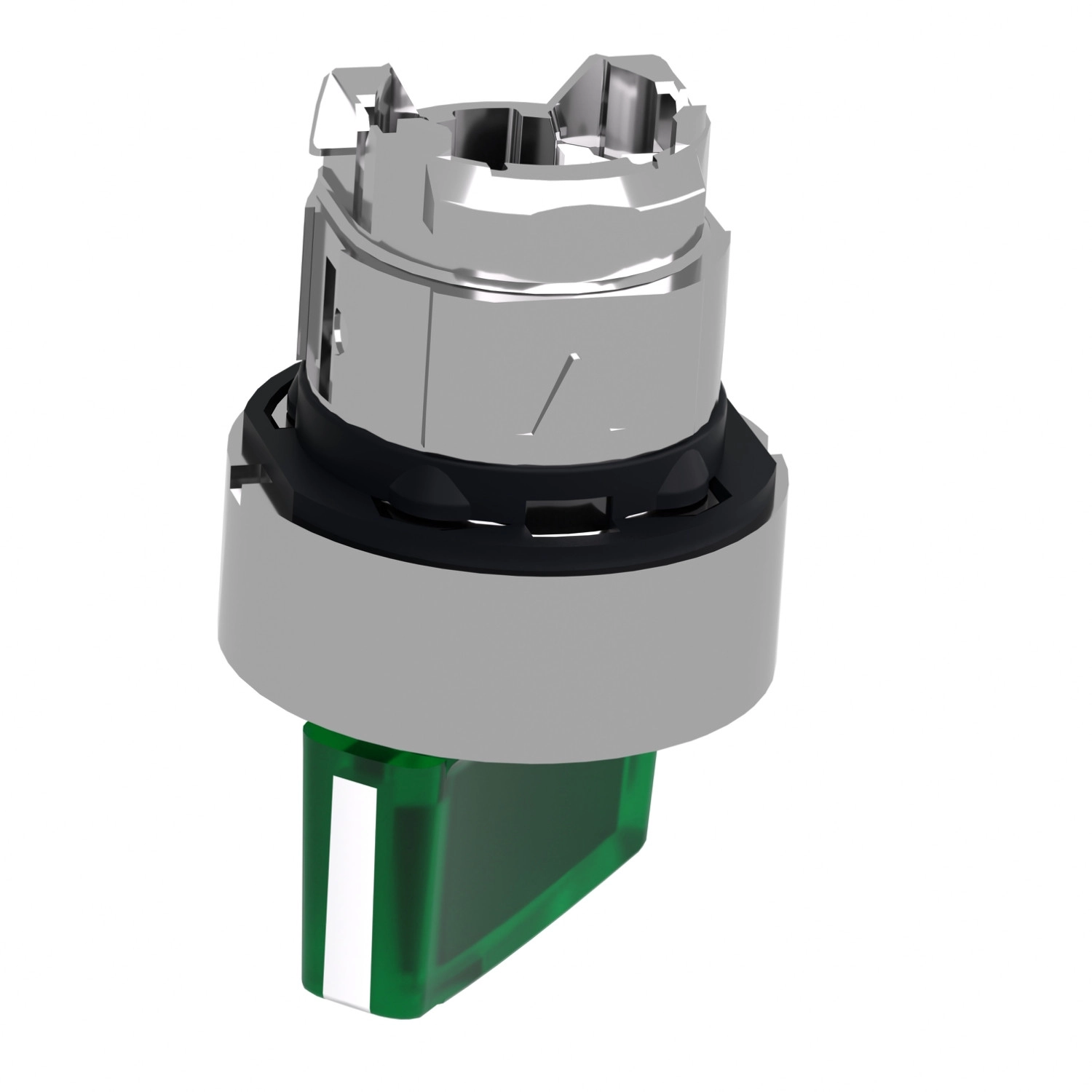

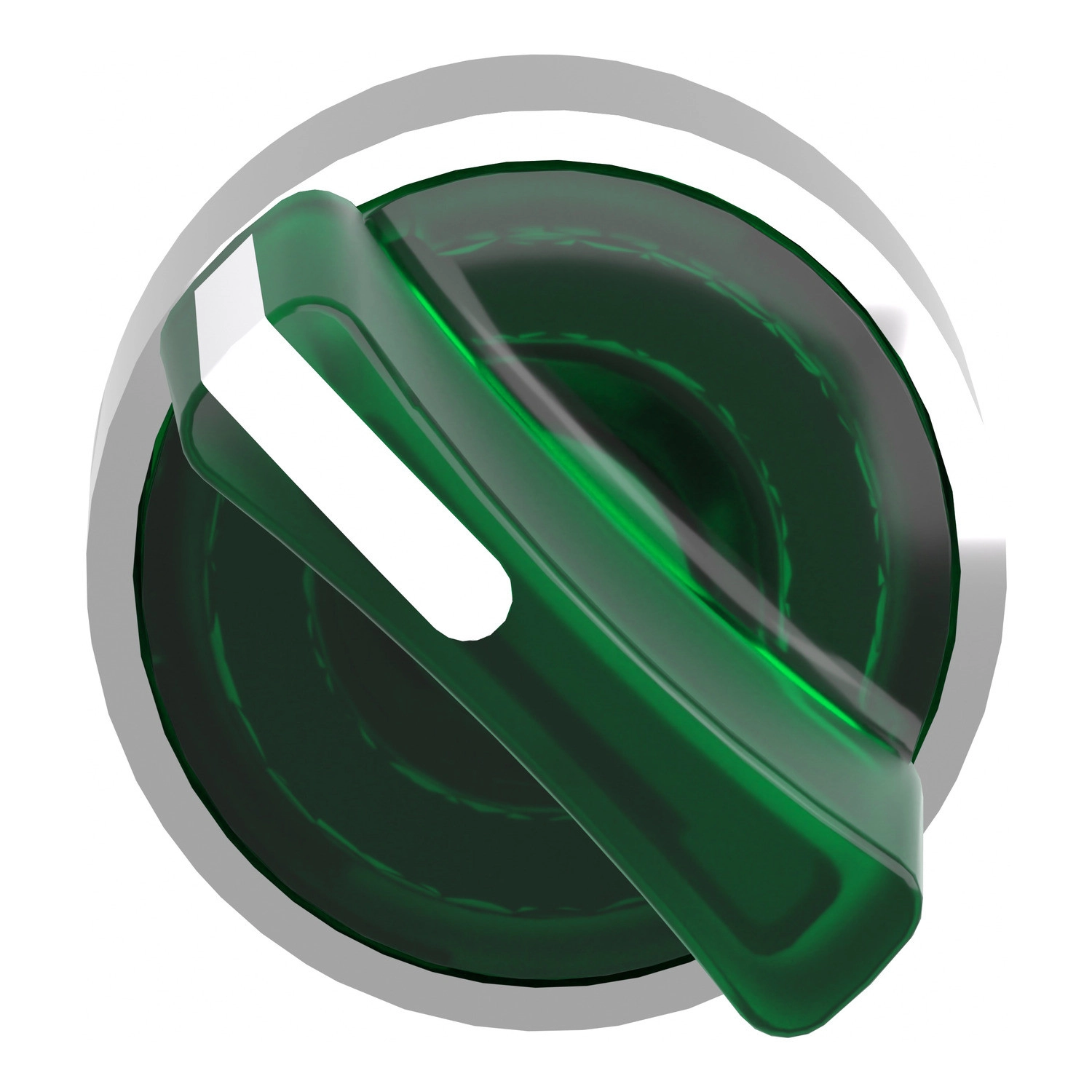

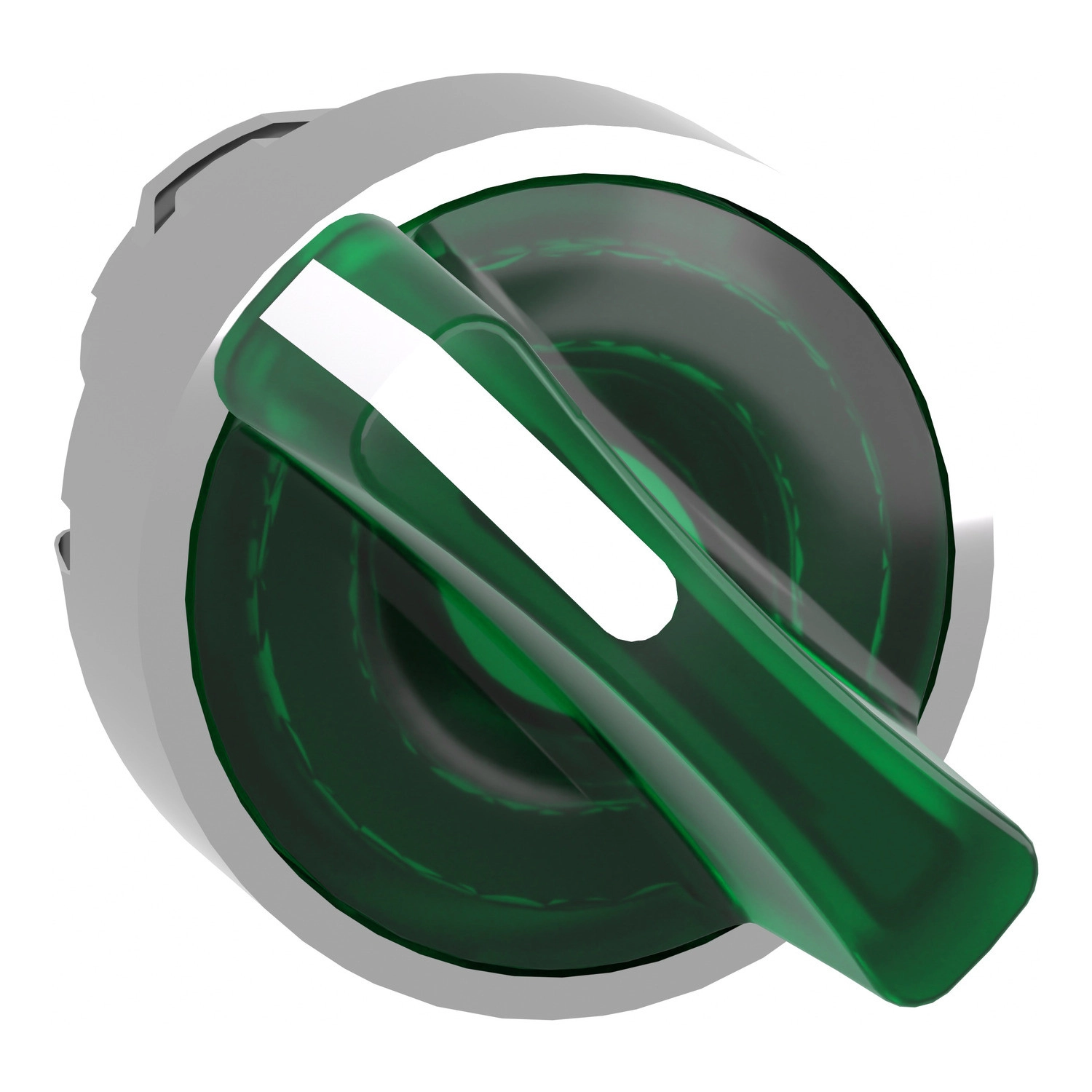

A Schneider Electric Harmony XB4 termékvonalának ZB4BK1233 jelű terméke egy csúcsminőségű, világítható választókapcsoló fej ipari alkalmazásokhoz. Ez a prémium minőségű kapcsolóegység a Harmony XB4 termékcsalád része, amely világszerte elismert a megbízhatóságáról és tartósságáról. A ZB4BK1233 modell egy 22 mm átmérőjű szerelőnyílásba illeszthető, krómozott fém előlappal rendelkező kapcsolófej, zöld standard fogantyúval.
A ZB4BK1233 választókapcsoló fej két stabil pozícióval rendelkezik, 90 fokos elfordítási szöggel. A termék tervezése során különös figyelmet fordítottak az ergonómiára és a felhasználóbarát működésre. A kapcsolófej univerzális LED-del kompatibilis, ami biztosítja a megfelelő láthatóságot és visszajelzést az ipari környezetben. A zöld fogantyú könnyen felismerhető és kezelhető még ipari kesztyűben is, a 2-állású működés pedig egyértelmű visszajelzést ad az aktuális kapcsolási állapotról.
A ZB4BK1233 választókapcsoló fej kiváló műszaki paraméterekkel rendelkezik. A termék rendkívül robusztus, ellenáll a 7000000 Pa nyomású nagynyomású mosónak 55 °C-on, 0,1 m távolságból. Mechanikai élettartama 1000000 kapcsolási ciklus, ami rendkívüli megbízhatóságot biztosít hosszú távú használat során is. A ZB4BK1233 IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X besorolásnak is. Ütésállósága IK04 szintű az IEC 50102 szabványnak megfelelően. A választókapcsoló -40...70 °C közötti környezeti hőmérsékleten használható és tárolható, ami rendkívül széles működési tartományt biztosít.
A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508 és JIS C8201-1 szabványokat. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed tanúsítványokkal, ami bizonyítja a termék magas minőségét és megfelelőségét a legszigorúbb ipari előírásoknak. A ZB4BK1233 ellenáll az 5 gn rezgésnek (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, valamint a 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féltengely gyorsulású ütésnek az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BK1233 -fém világító választókapcsoló fej műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Fej világítható választókapcsolóhoz
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Fejkialakítás: Standard
Szerelési átmérő: 22,5 mm
Működési jellemzők
Működtetés típusa: stay put (rögzített)
Működtető profil: Zöld standard fogantyú
Működtető pozíció információ: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód
M3 kód: <4 érintkező egyszeres blokkok használatával előlapi szereléssel, beépített LED-del
M6 kód: <2 érintkező egyszeres blokkok használatával előlapi szereléssel, beépített LED-del és transzformátorral
M10 kód: <2 érintkező egyszeres blokkok használatával előlapi szereléssel, beépített LED-del
M4 kód: <4 érintkező egyszeres és dupla blokkok használatával előlapi szereléssel, beépített LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemelési környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettség
IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) féltengely gyorsulásra az IEC 60068-2-27 szerint
