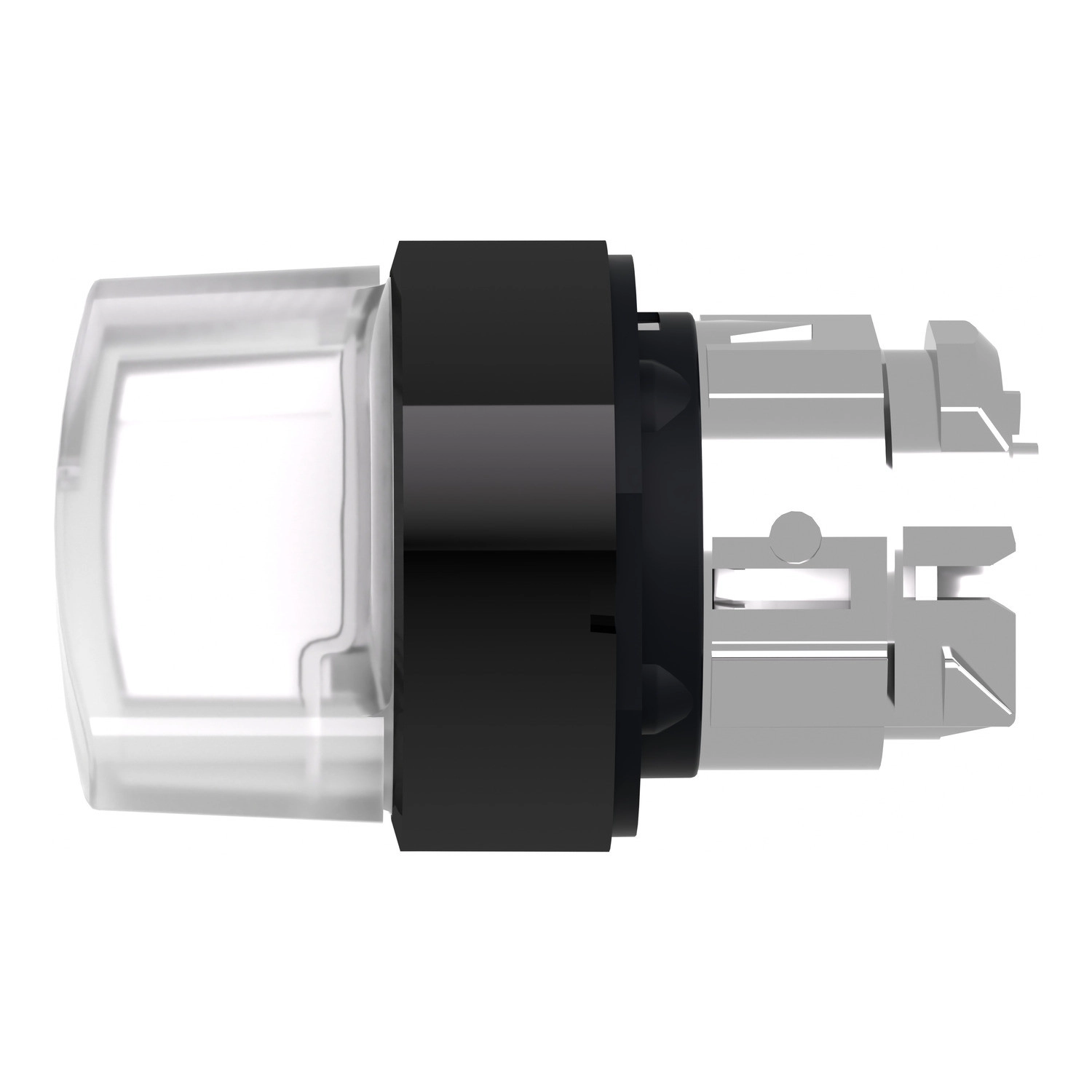

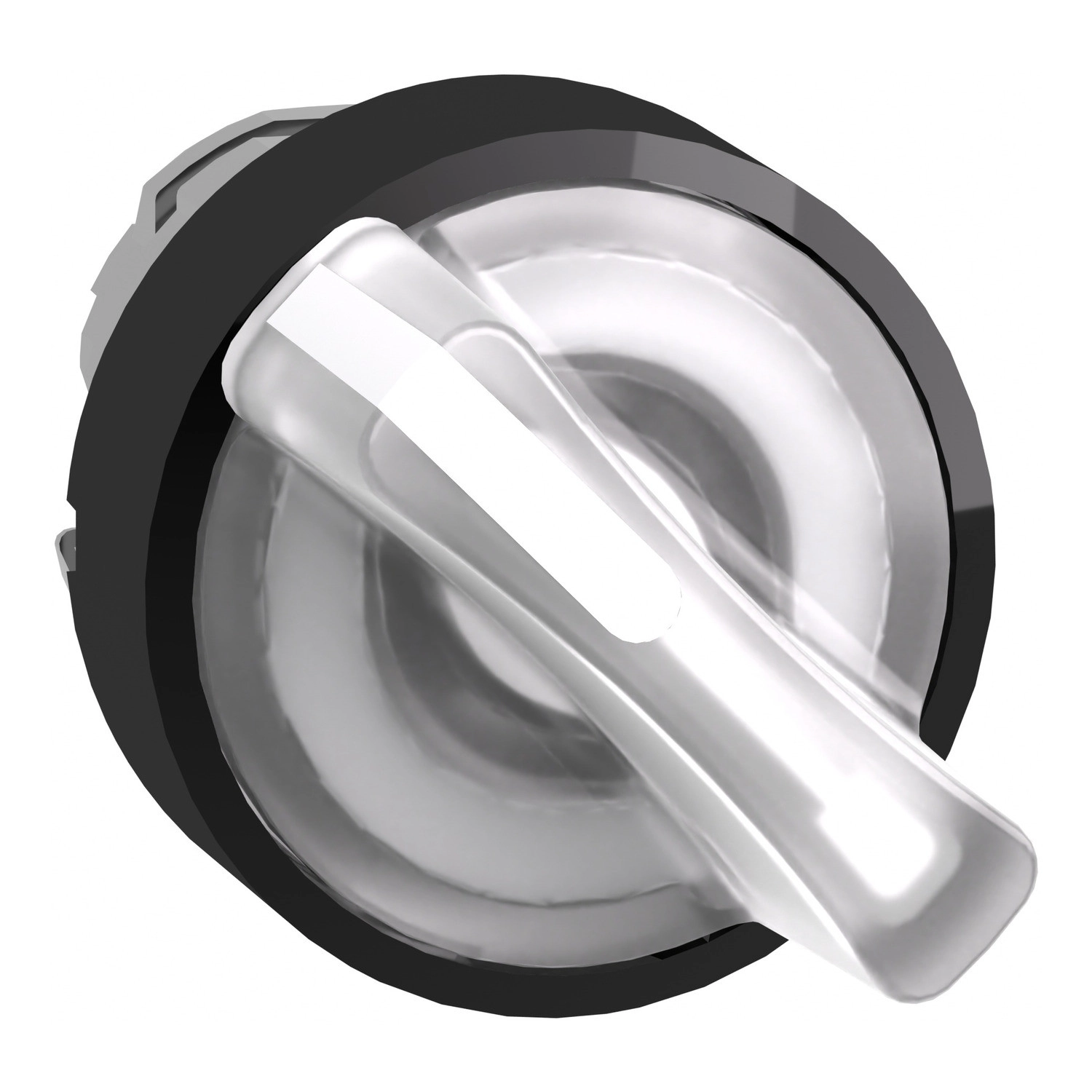

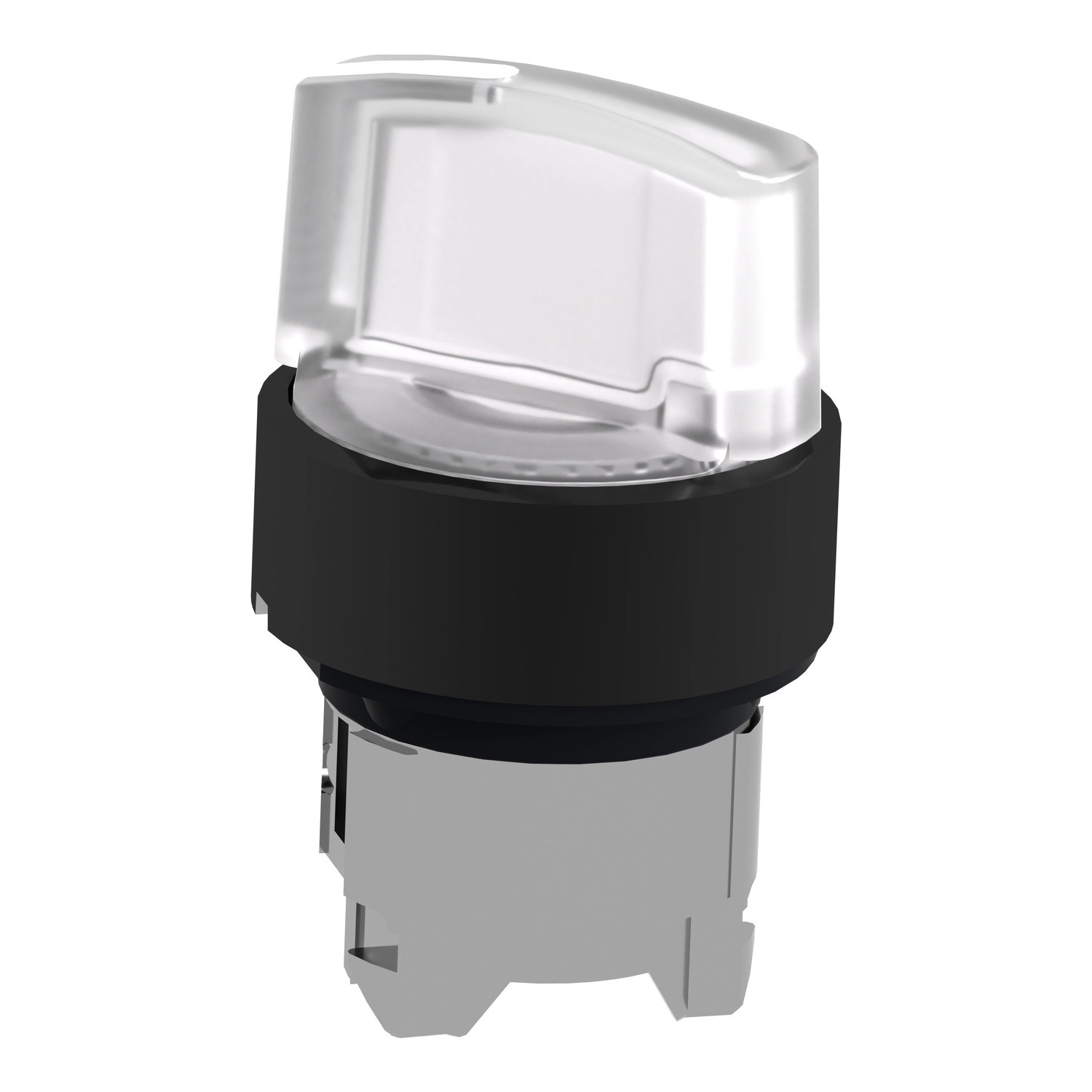

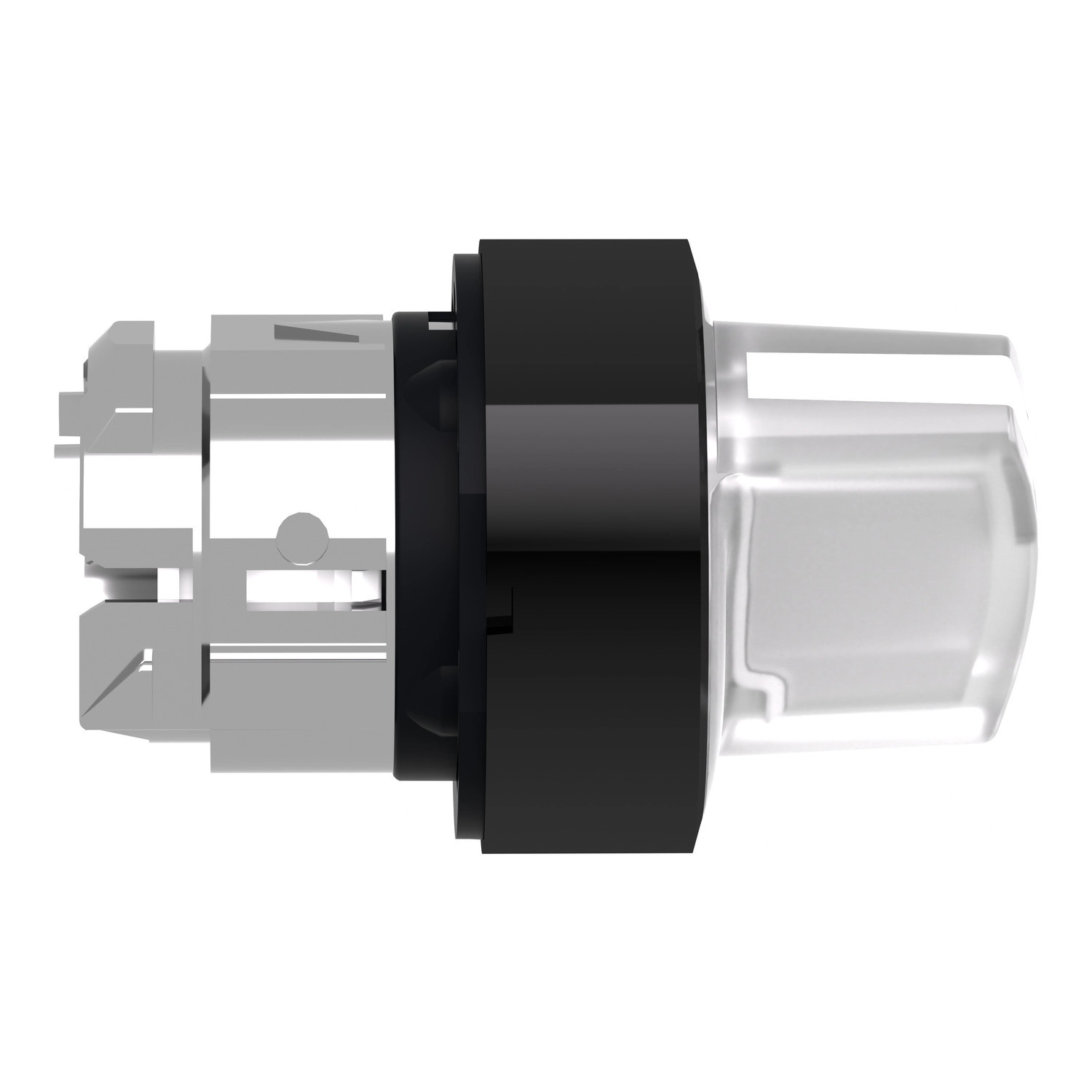

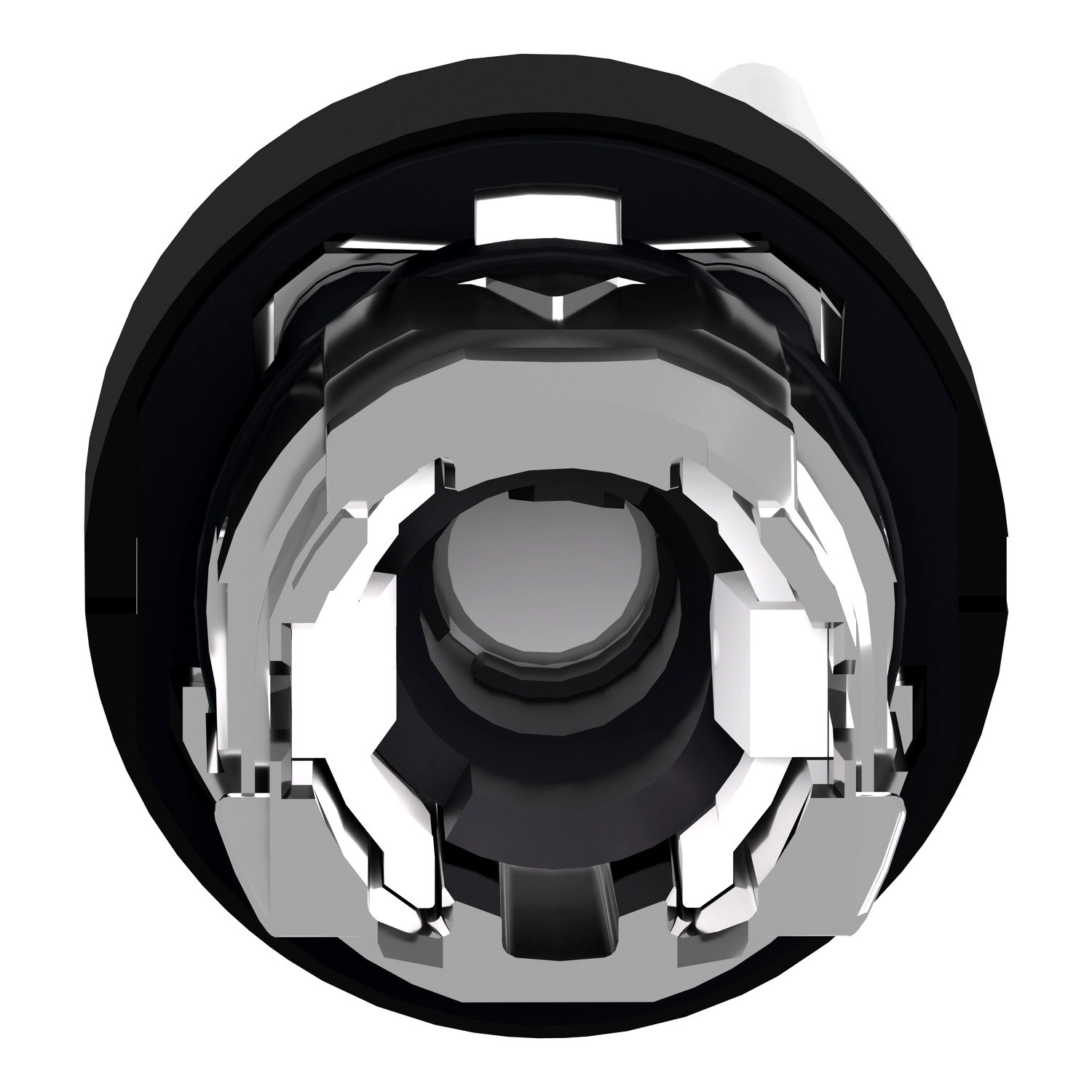

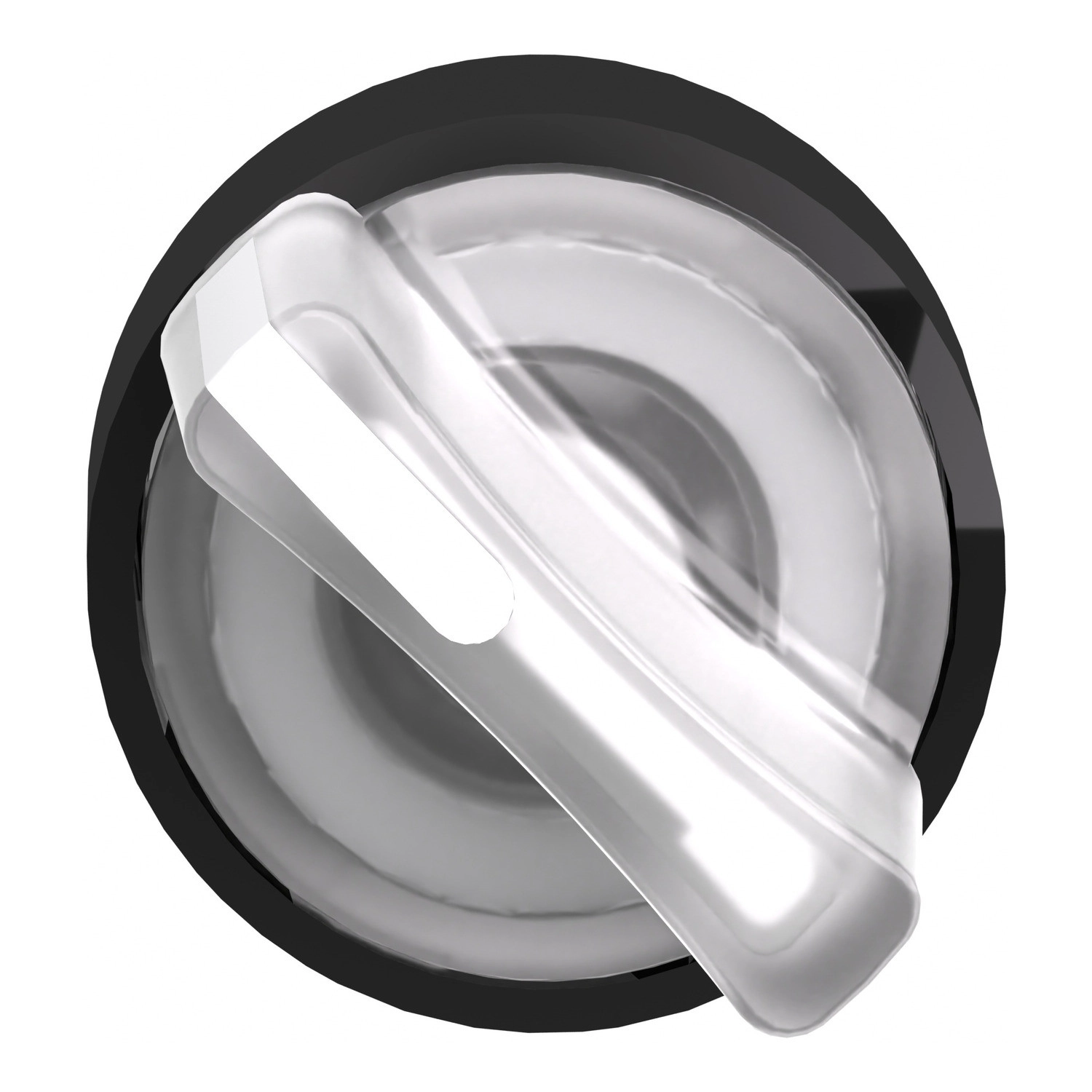

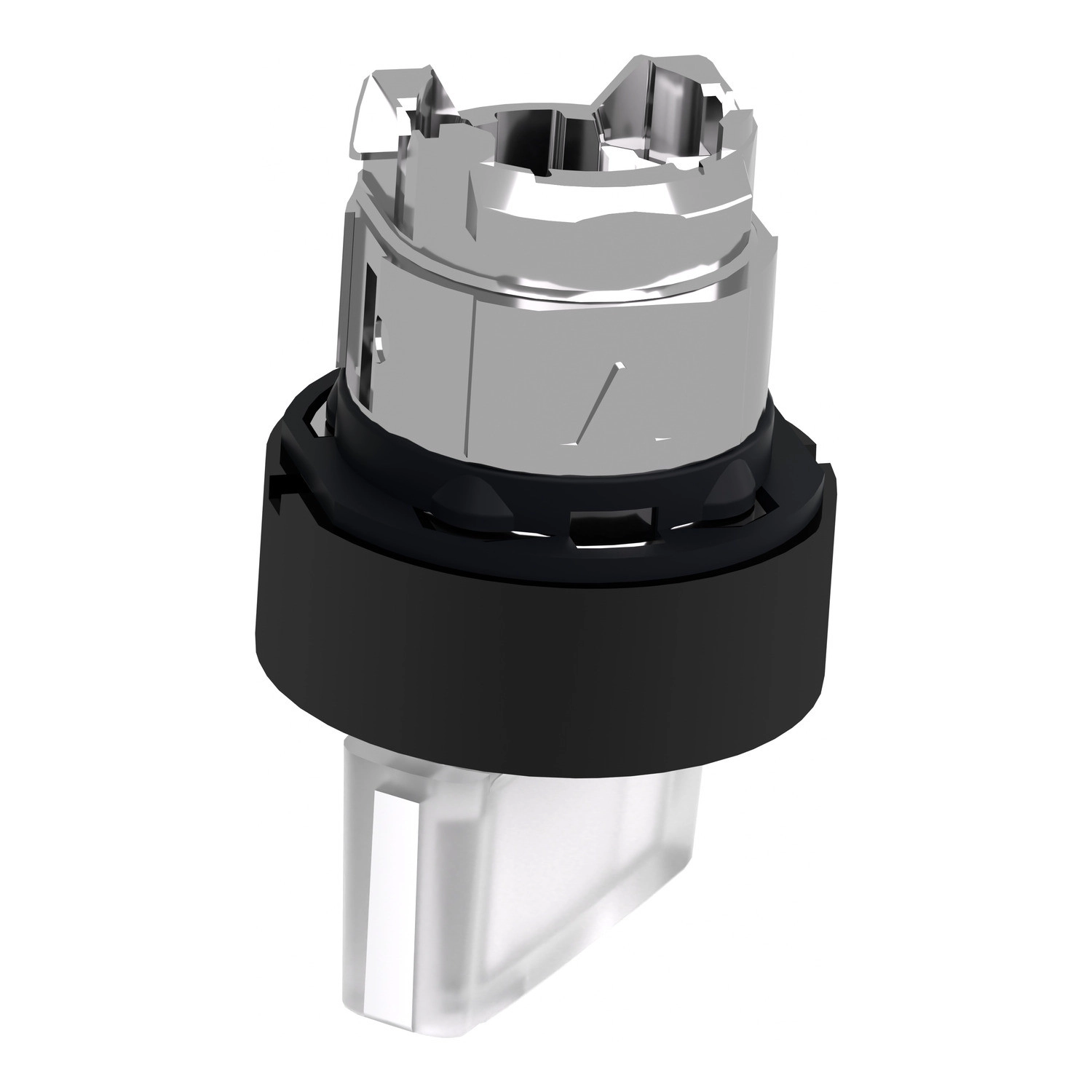

A Schneider Electric Harmony XB4 sorozatú ZB4BK12137 világító választókapcsoló fej egy prémium minőségű ipari vezérlőelem, amely tökéletesen egyesíti a funkcionalitást és a tartósságot. Ez a 22 mm átmérőjű, két pozíciós kapcsolófej fekete fém kerettel és fehér standard fogantyúval rendelkezik, így kiváló vizuális kontrasztot biztosít, amely ipari környezetben is könnyen észlelhető.
A ZB4BK12137 választókapcsoló fej univerzális LED blokkal kompatibilis, amely fontos előnyt jelent, mivel így különböző világítási lehetőségeket biztosít, miközben a termék megjelenésében történt változtatások nem befolyásolják annak funkcionalitását és biztonságát. A kapcsoló két pozíciója között 90°-os elfordulást biztosít, és rögzített (stay put) kialakítású, tehát az operátor által beállított pozícióban marad. A választókapcsoló funkcionalitása széles körű alkalmazásokhoz teszi ideálissá, legyen szó gépvezérlésről, ipari automatizálásról vagy egyéb vezérlési feladatokról.
A termék kiemelkedő műszaki jellemzői közé tartozik a magas szintű IP védettség (IP66, IP67, IP69 és IP69K), amely különösen ellenállóvá teszi por és víz behatolása ellen, így ideális választás nedves vagy poros környezetben történő használatra. NEMA 13 és NEMA 4X védettségi besorolása további biztonságot nyújt. A kapcsoló ellenáll a nagynyomású mosóberendezéseknek is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méter távolságból. Mechanikai tartóssága figyelemre méltó, akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az IK04 ütésállósági fokozat további védelmet biztosít a mechanikai behatásokkal szemben.
A ZB4BK12137 választókapcsoló fej tervezésénél a Schneider Electric számos nemzetközi szabványt vett figyelembe, többek között az IEC 60947-5-5, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 és számos egyéb szabványnak megfelel. A termék számos neves tanúsító szervezet minősítésével rendelkezik, mint a CSA, DNV, BV, LROS és UL. A kapcsoló széles hőmérséklet-tartományban (-40...70 °C) használható, így extrém környezeti feltételek között is megbízhatóan működik. Az elektromos összeállítási kódok (M3, M6, M10, M4) többféle kapcsolási lehetőséget kínálnak, különböző kontaktuskonfigurációkkal, amely rugalmas alkalmazhatóságot biztosít különböző vezérlési igények esetén. Mindezek az előnyök együttesen teszik a Schneider Electric ZB4BK12137 választókapcsoló fejet az ipari vezérléstechnika megbízható és sokoldalú komponensévé.
Schneider Electric Harmony XB4 - ZB4BK12137 -fém világító választókapcsoló fej műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB4
Komponens típusa: Világító választókapcsoló fej
Kompatibilitás: Univerzális LED
Rövid terméknév: ZB4
Keret anyaga: Fekete fém
Fej típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység alakja: Kerek
Működtető típusa: Rögzített állású (stay put)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információk: 2 pozíció 90°
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 43 mm
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai tartósság: 1000000 ciklus
Elektromos összeállítási kód: M3 - kevesebb mint 4 érintkező esetén, egyes blokkok előlapi szereléséhez integrált LED-del
M6 - kevesebb mint 2 érintkező esetén, egyes blokkok előlapi szereléséhez integrált LED-del és transzformátorral
M10 - kevesebb mint 2 érintkező esetén, egyes blokkok előlapi szereléséhez integrált LED-del
M4 - kevesebb mint 4 érintkező esetén, egyes és dupla blokkok előlapi szereléséhez integrált LED-del
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védelmi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK04 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartása), UL listázott
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
