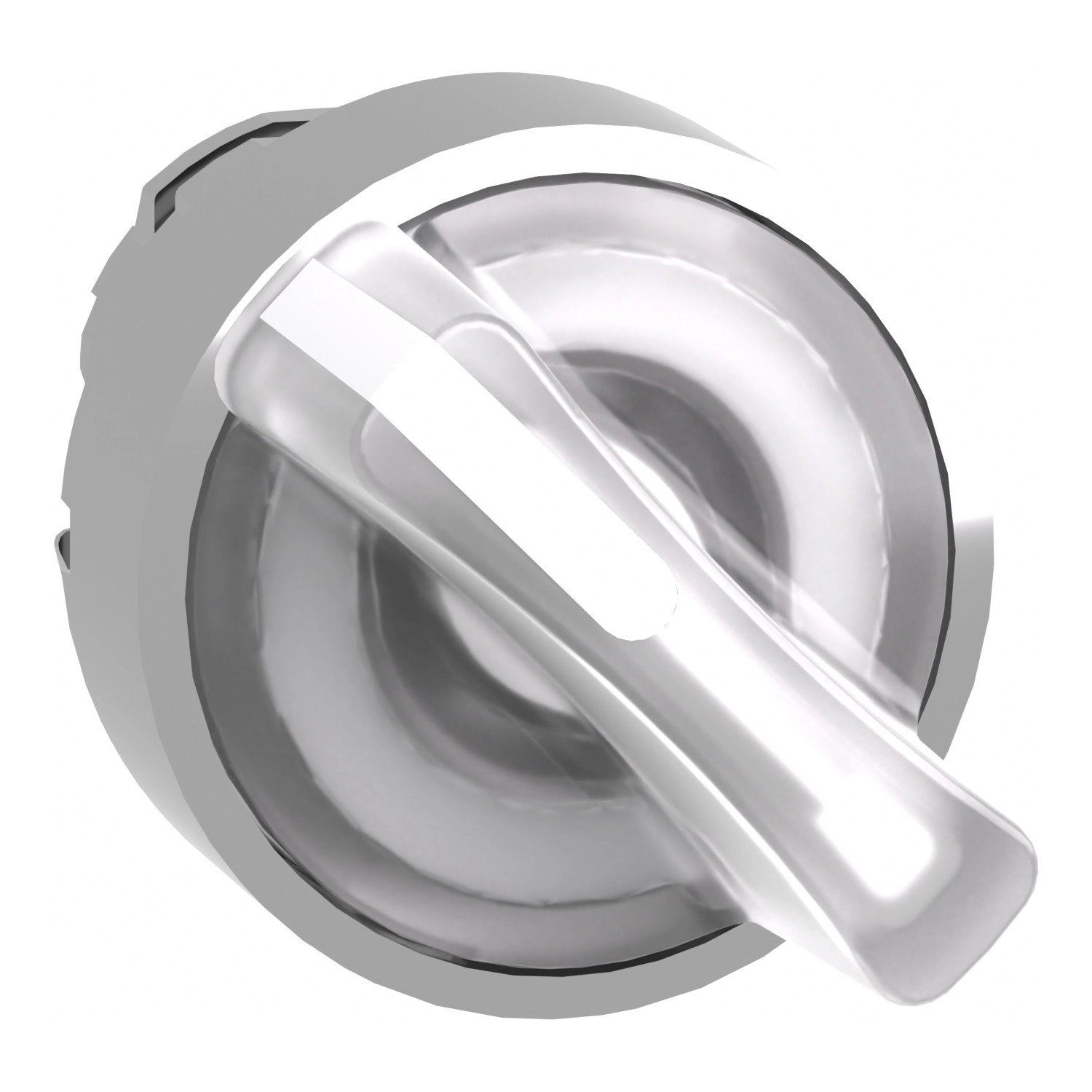

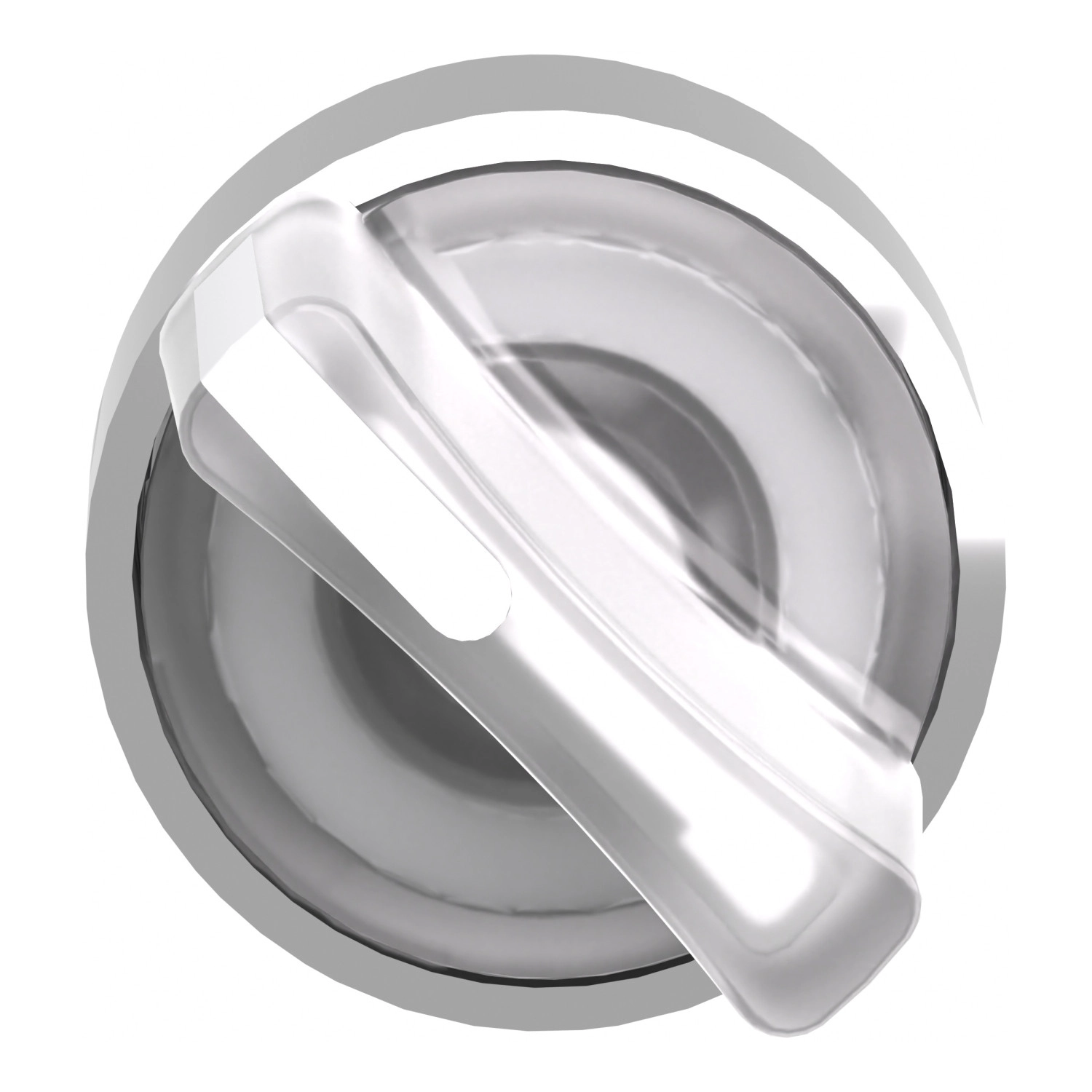

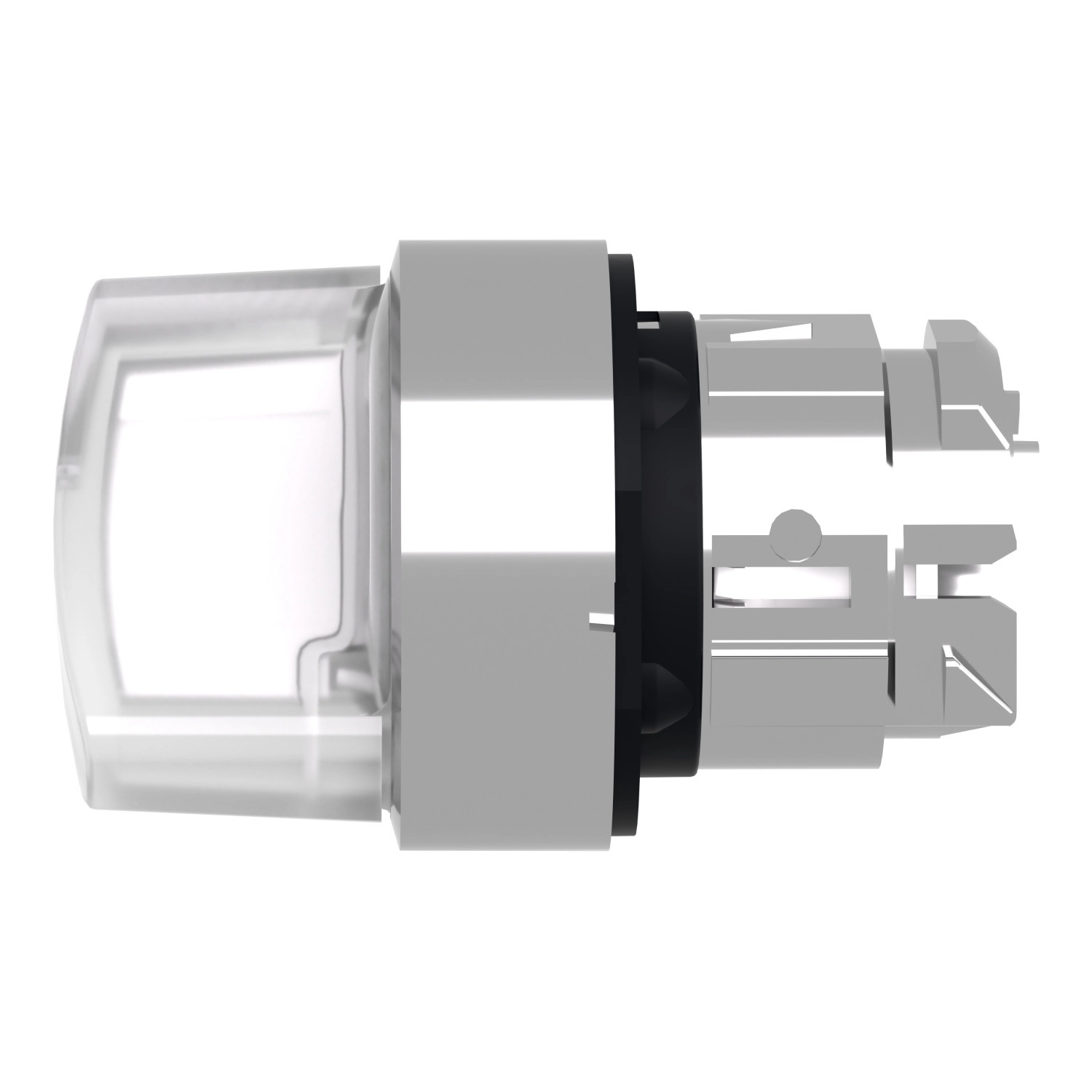

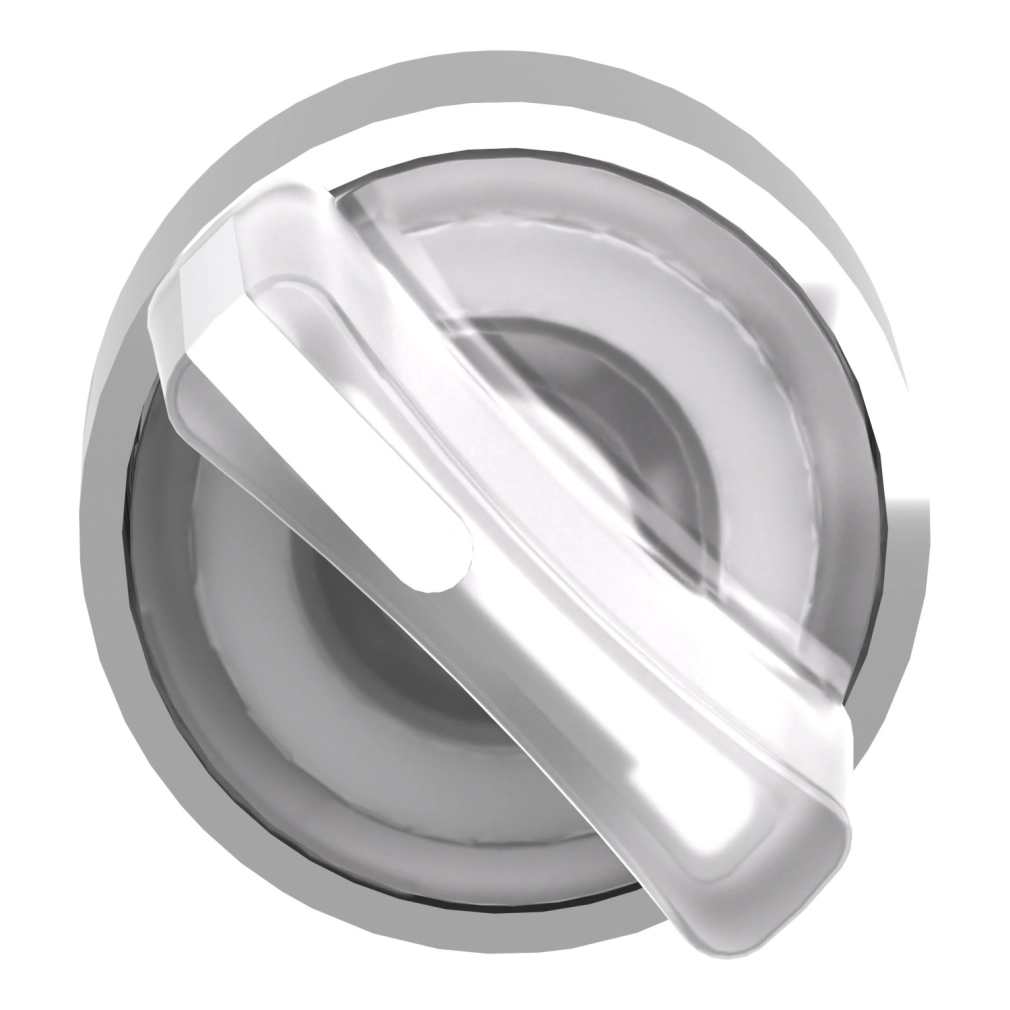

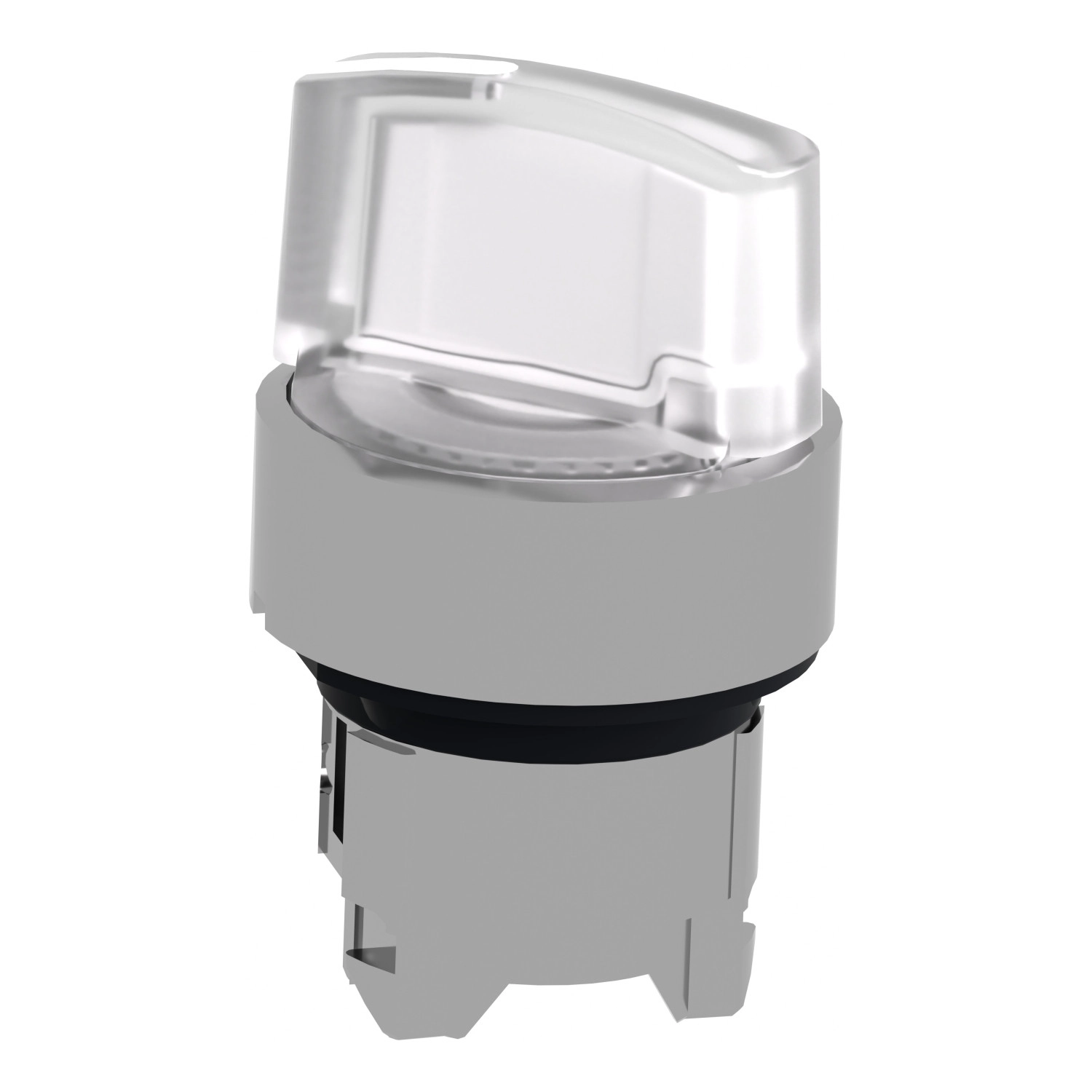

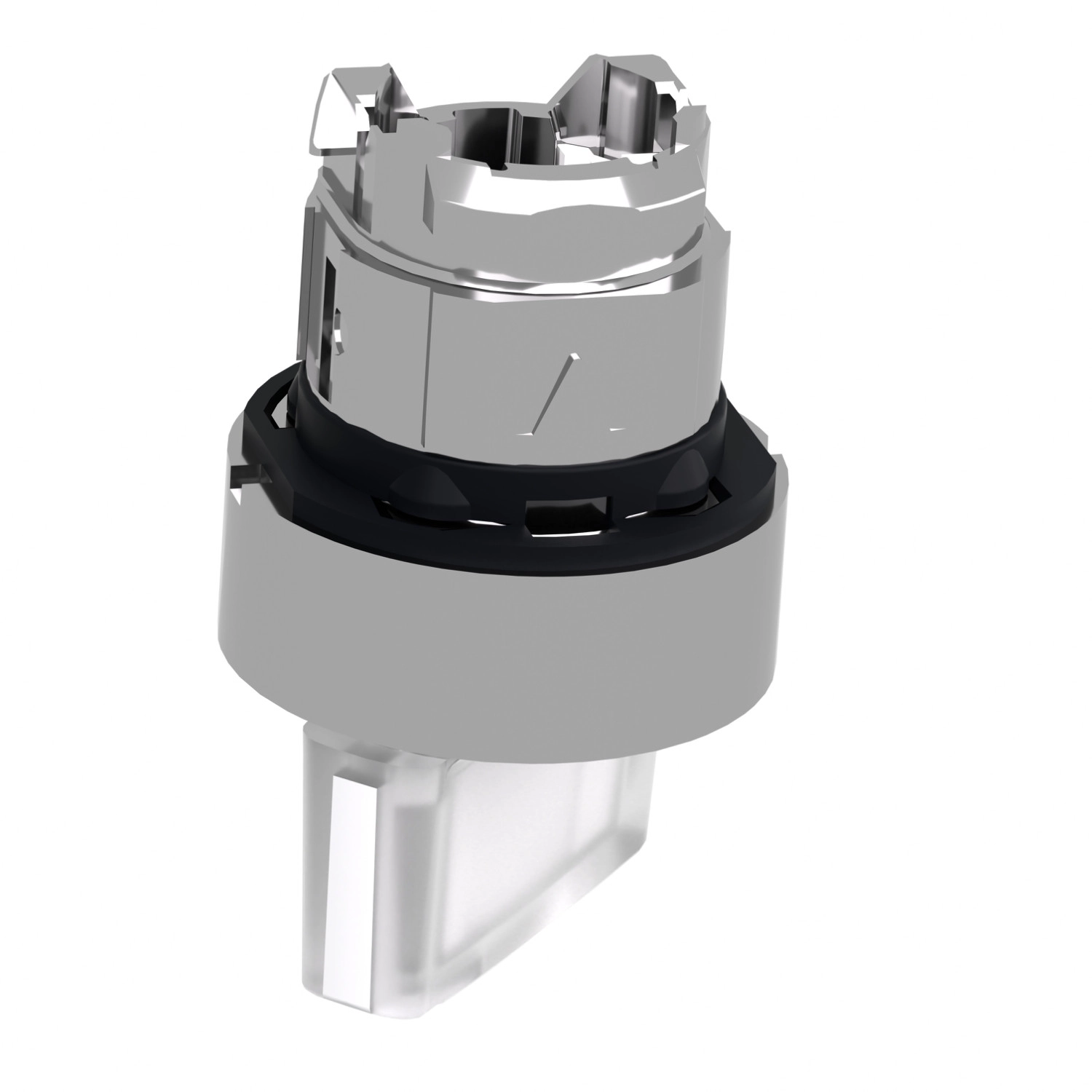

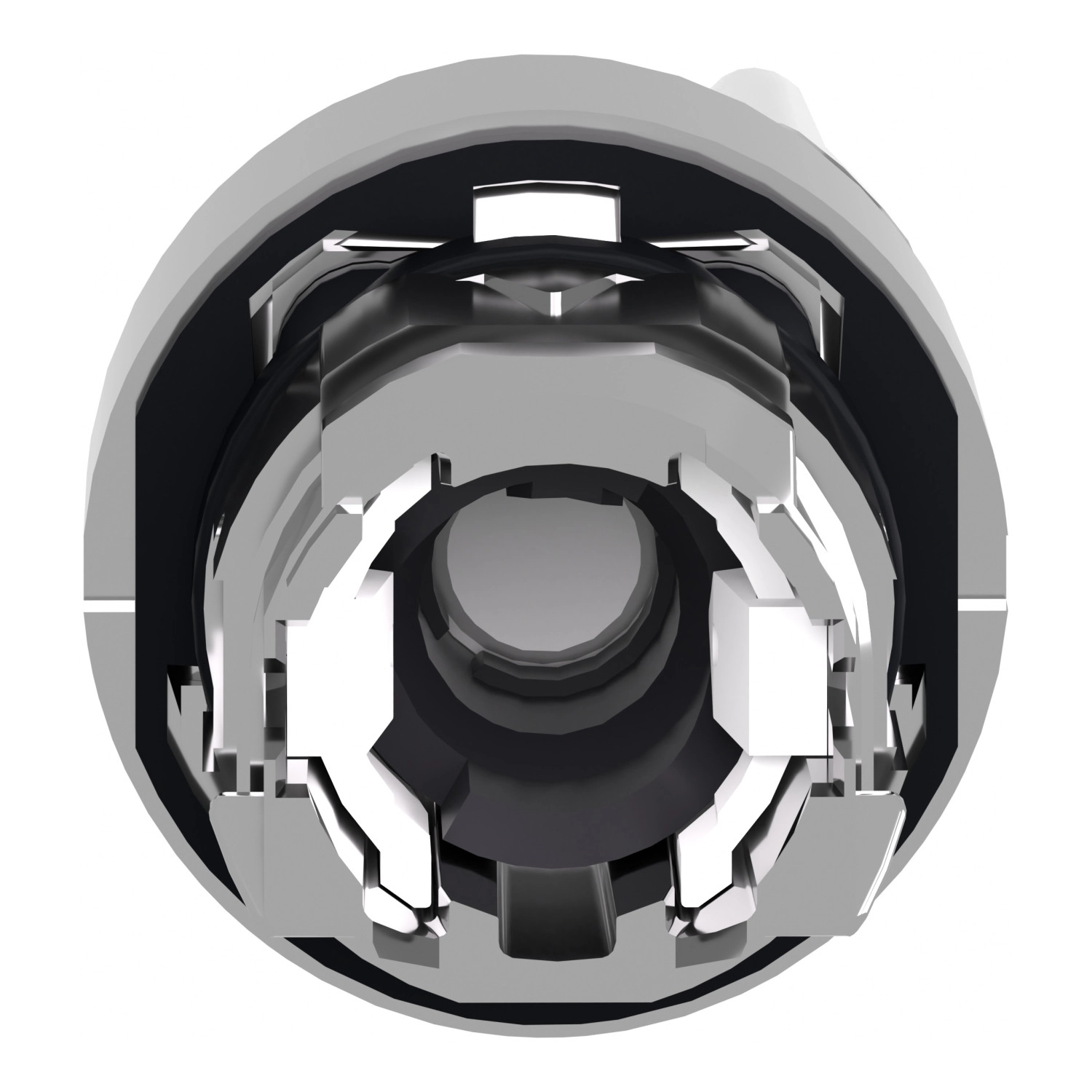

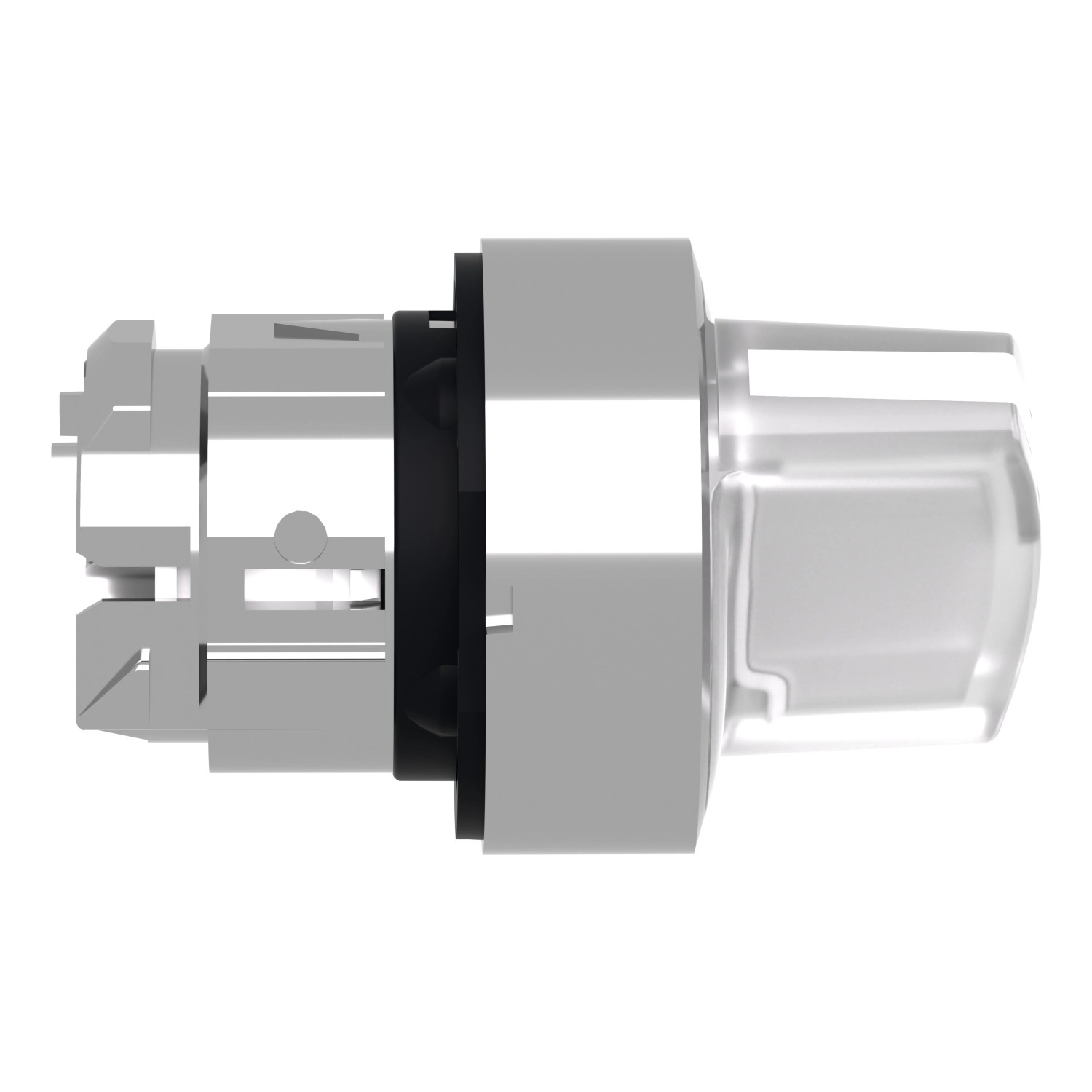

Schneider Electric Harmony XB4 - ZB4BK1213 - fém világító választókapcsoló fej, Ø22, 2 állású, fehér
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A ZB4BK1213 választókapcsoló fej két állással rendelkezik, amelyek között 90 fokos elfordítás szükséges. A "stay put" funkciónak köszönhetően a kapcsoló a beállított pozícióban marad a következő kezelésig, így nem kell folyamatosan nyomva tartani a megfelelő működéshez. A kapcsoló kerek jelzőfejjel készül, amely ergonomikus kezelést biztosít. Fontos megjegyezni, hogy ez a termék csak a kapcsolófej, amelyhez kompatibilis kontaktusblokkok és LED-egységek szükségesek a teljes működőképes kapcsolóegység összeállításához.
A ZB4BK1213 kiváló műszaki paraméterekkel büszkélkedhet. Rendkívül ellenálló a környezeti hatásokkal szemben, amit az IP66, IP67, IP69 és IP69K védettségi besorolás is bizonyít, így por és víz ellen tökéletesen védett, még nagynyomású vízsugárral szemben is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A NEMA 13 és NEMA 4X besorolás további bizonyítéka a termék kiemelkedő védelmi képességeinek. Az IK04 besorolás jelzi, hogy a termék ellenáll a mechanikai behatásoknak is.
A termék szélsőséges hőmérsékleti körülmények között is megbízhatóan működik, -40 °C és +70 °C közötti üzemi és tárolási hőmérséklet-tartományban. Mechanikai élettartama kiemelkedő, akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál. A Schneider Electric ZB4BK1213 választókapcsoló különböző konfigurációkban használható: M3 kód szerint akár 4 kontaktussal egyedi blokkok használatával, M6 kód szerint akár 2 kontaktussal egyedi blokkok és integrált LED-transzformátor kombinációjával, M10 kód szerint akár 2 kontaktussal integrált LED-del, vagy M4 kód szerint akár 4 kontaktussal egyedi és dupla blokkok kombinációjával.
A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-5-5, IEC 60947-1, IEC 60947-5-4, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 előírásainak. Rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal, ami igazolja a globális minőséget és megbízhatóságot. A termék ellenáll az 5 gn erősségű rezgéseknek (2-500 Hz frekvenciatartományban) az IEC 60068-2-6 szabvány szerint, valamint a 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulásnak az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BK1213 -fém világító választókapcsoló fej, Ø22, 2 állású, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Világító választókapcsoló fej
Termék kompatibilitás: Univerzális LED
Eszköz rövid neve: ZB4
Előlapi gyűrű anyaga: Krómozott fém
Fejegység típusa: Standard
Szerelési átmérő: 22 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: stay put (beállított pozícióban marad)
Működtető profilja: Fehér standard fogantyú
Működtető pozíció információ: 2 állás, 90°
Méretek
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 43 mm
Műszaki adatok
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: M3 max. 4 érintkezőhöz egyes blokkok használatával elülső szereléssel, integrált LED-del
M6 max. 2 érintkezőhöz egyes blokkok használatával elülső szereléssel, integrált LED-del és transzformátorral
M10 max. 2 érintkezőhöz egyes blokkok használatával elülső szereléssel, integrált LED-del
M4 max. 4 érintkezőhöz egyes és dupla blokkok használatával elülső szereléssel, integrált LED-del
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK04 az IEC 50102 szerint
Tanúsítványok
Szabványok: IEC 60947-5-1, JIS C8201-5-1, UL 508, IEC 60947-5-5, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Rezgés és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
