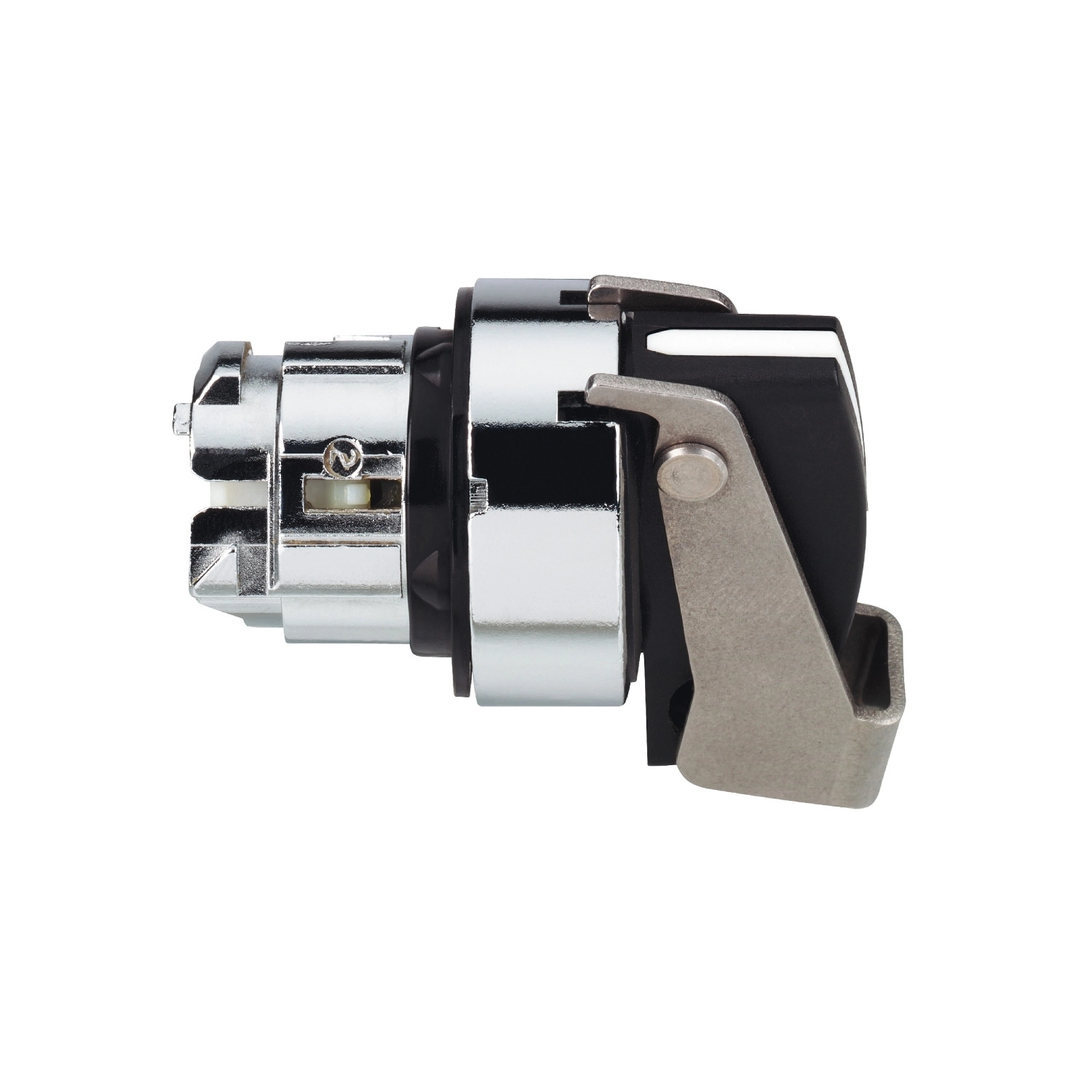

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BJ891 választókapcsoló fej egy rendkívül sokoldalú és megbízható ipari vezérlőegység, amely tökéletes választás különböző automatizálási és vezérlési alkalmazásokhoz. Ez a standard típusú, 22 mm átmérőjű, 3 pozíciós választókapcsoló fej jobbról középre visszatérő rugós működéssel és bal oldali lakatolási lehetőséggel rendelkezik, ami növeli a biztonságot és megakadályozza a jogosulatlan működtetést.
A ZB4BJ891 választókapcsoló fej fekete, hosszú fogantyúval van ellátva, amely kényelmes használatot biztosít, és a krómozott fém keret nem csak esztétikus megjelenést, hanem kiváló tartósságot is garantál. A választókapcsoló pozíciói +/- 45 fokos szögben helyezkednek el, a lezárási pozíció pedig a bal oldalon található. A termék padlockable (lakatolható) funkcióval is rendelkezik, ami további védelmet biztosít a kritikus rendszerekben.
A Harmony XB4 sorozat ezen tagja kiemelkedő műszaki paraméterekkel büszkélkedhet. IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeknek is. Mechanikai ütésállósága IK06 az IEC 50102 szabvány szerint. A termék ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 méter távolságból. Működési hőmérséklet-tartománya -40 és +70 °C között van, ami rendkívül széles alkalmazási területet tesz lehetővé szélsőséges környezetben is.
A ZB4BJ891 választókapcsoló fej mechanikai élettartama 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. A termék különböző elektromos összeállítási kódokkal használható (C3, C4, C5, C6, C7, C8, C11), amelyek különböző kontaktus-konfigurációkat tesznek lehetővé az elülső szerelésű egyszeres és dupla blokkok használatával. A termék 1-es osztályú túlfeszültség kategóriába tartozik az IEC 60536 szerint, és számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL 508 és egyéb szabványoknak.
A ZB4BJ891 választókapcsoló fej rezgésállósága 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szabvány szerint, ütésállósága pedig 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szabvány szerint. A termék számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, DNV, BV, LROS (Lloyds hajózási regisztere) és UL listázott tanúsítványokat, ami igazolja a globális piacokon való alkalmazhatóságát és magas minőségét. A Schneider Electric ZB4BJ891 választókapcsoló fej tökéletes választás ipari környezetben, ahol a megbízhatóság, a tartósság és a biztonság elsődleges szempont.
Schneider Electric Harmony XB4 - ZB4BJ891 -fém választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Jobbról középre visszatérő rugós
Működtető profil: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Működtető pozíció információ: 3 pozíció +/- 45°
Rögzítési pozíció: A bal oldalon
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 50 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 kontaktus esetén elülső szerelésű egyszerű blokkok használatával
C4 <6 kontaktus esetén elülső szerelésű egyszerű és dupla blokkok használatával
C5 <5 kontaktus esetén elülső szerelésű egyszerű blokkok használatával
C6 <5 kontaktus esetén elülső szerelésű egyszerű és dupla blokkok használatával
C7 <4 kontaktus esetén elülső szerelésű egyszerű blokkok használatával
C8 <4 kontaktus esetén elülső szerelésű egyszerű és dupla blokkok használatával
C11 <3 kontaktus esetén elülső szerelésű egyszerű blokkok használatával
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
IEC 60947-1
JIS C8201-5-1
CSA C22.2 No 14
IEC 60947-5-4
IEC 60947-5-5
UL 508
JIS C8201-1
Terméktanúsítványok: CSA
DNV
BV
LROS (Lloyds hajózási regisztere)
UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Méretek
Tengely max.: 6,35 mm / 0,25 in.
