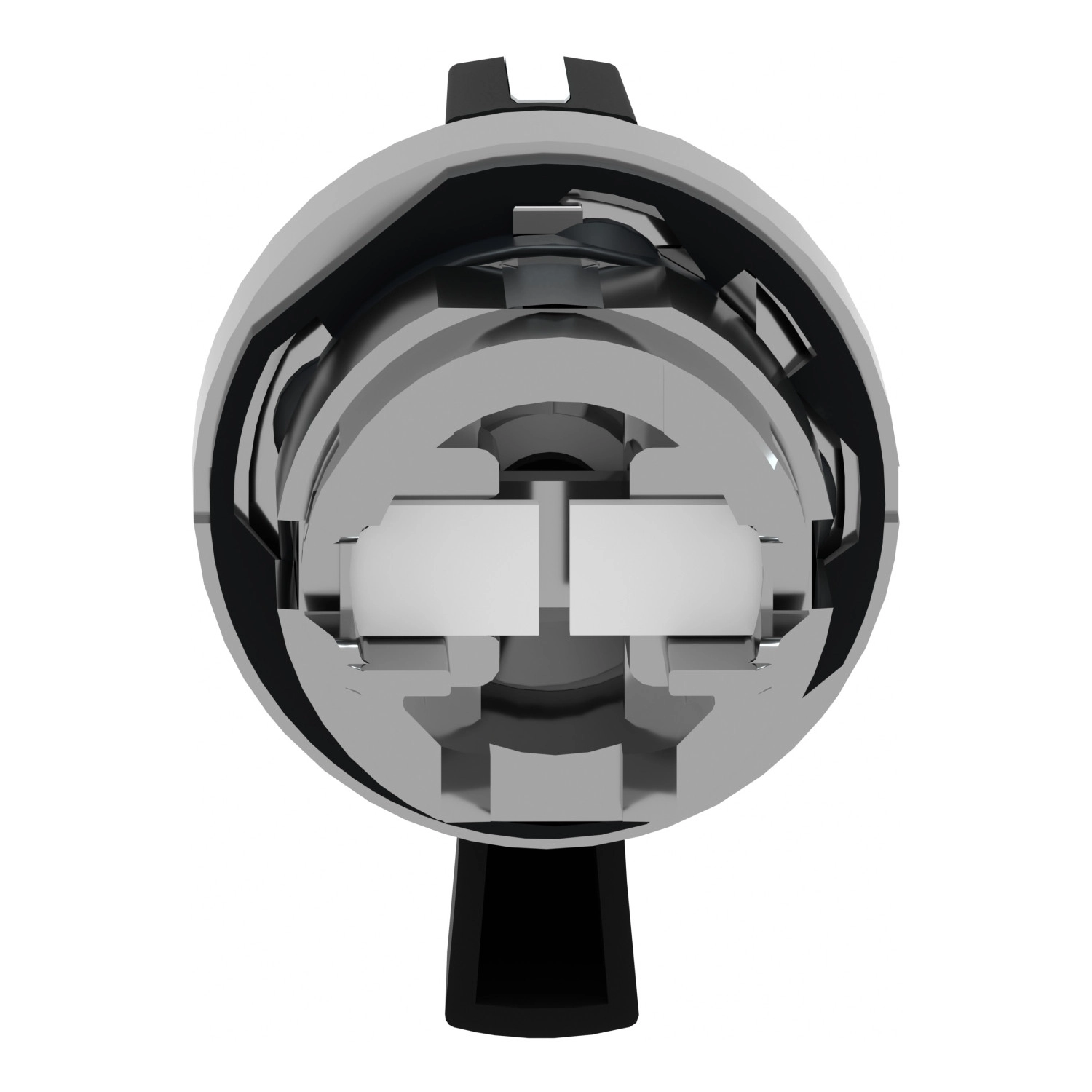

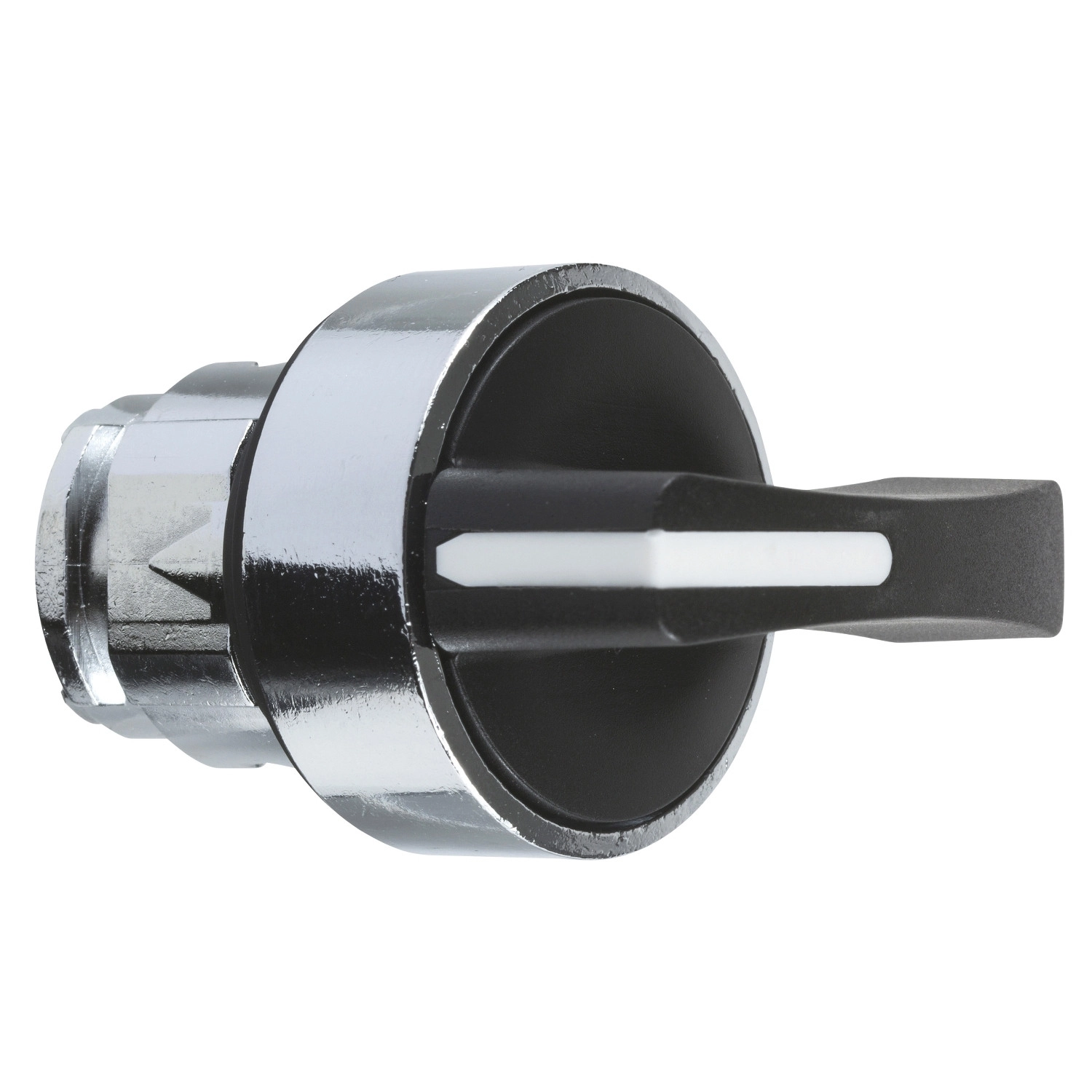

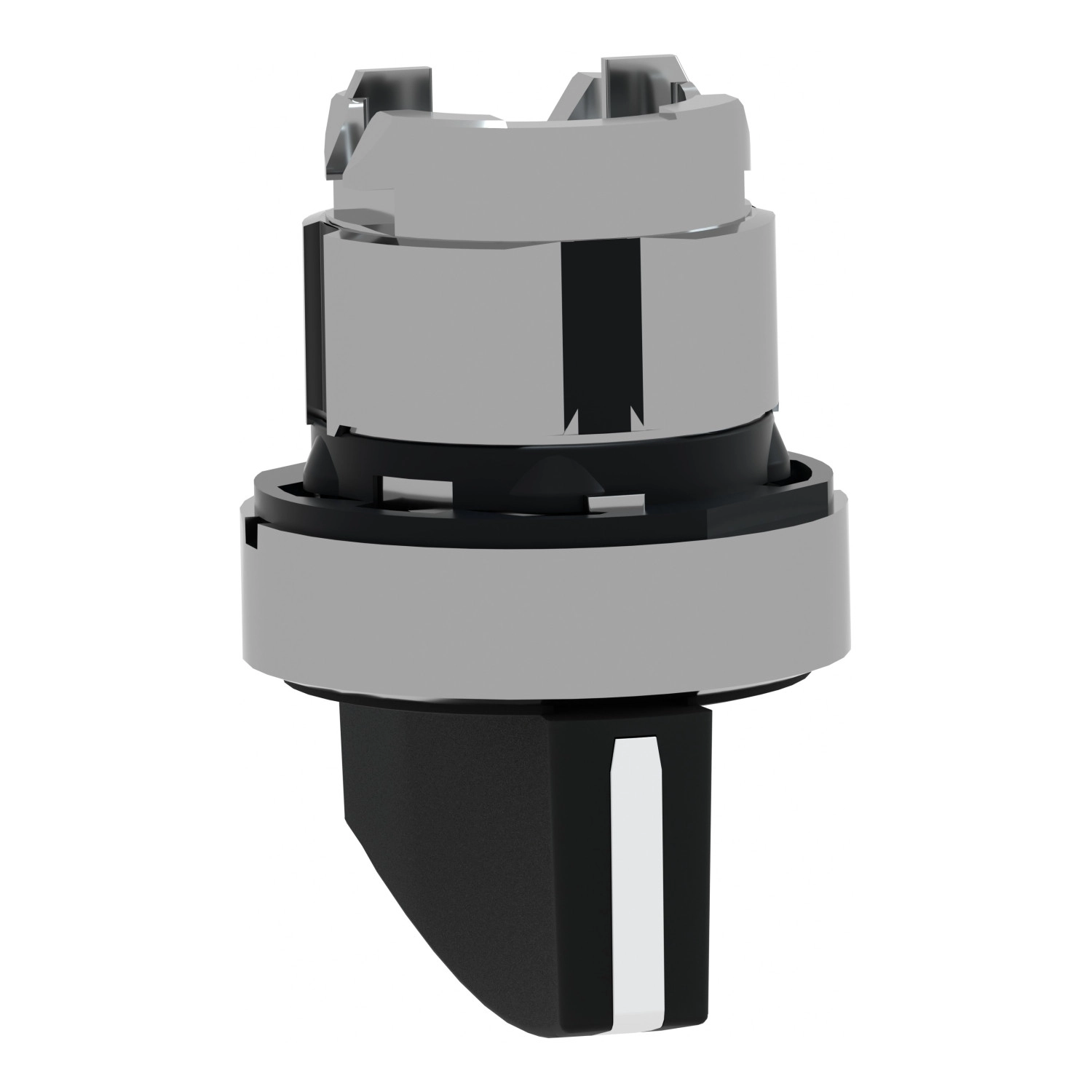

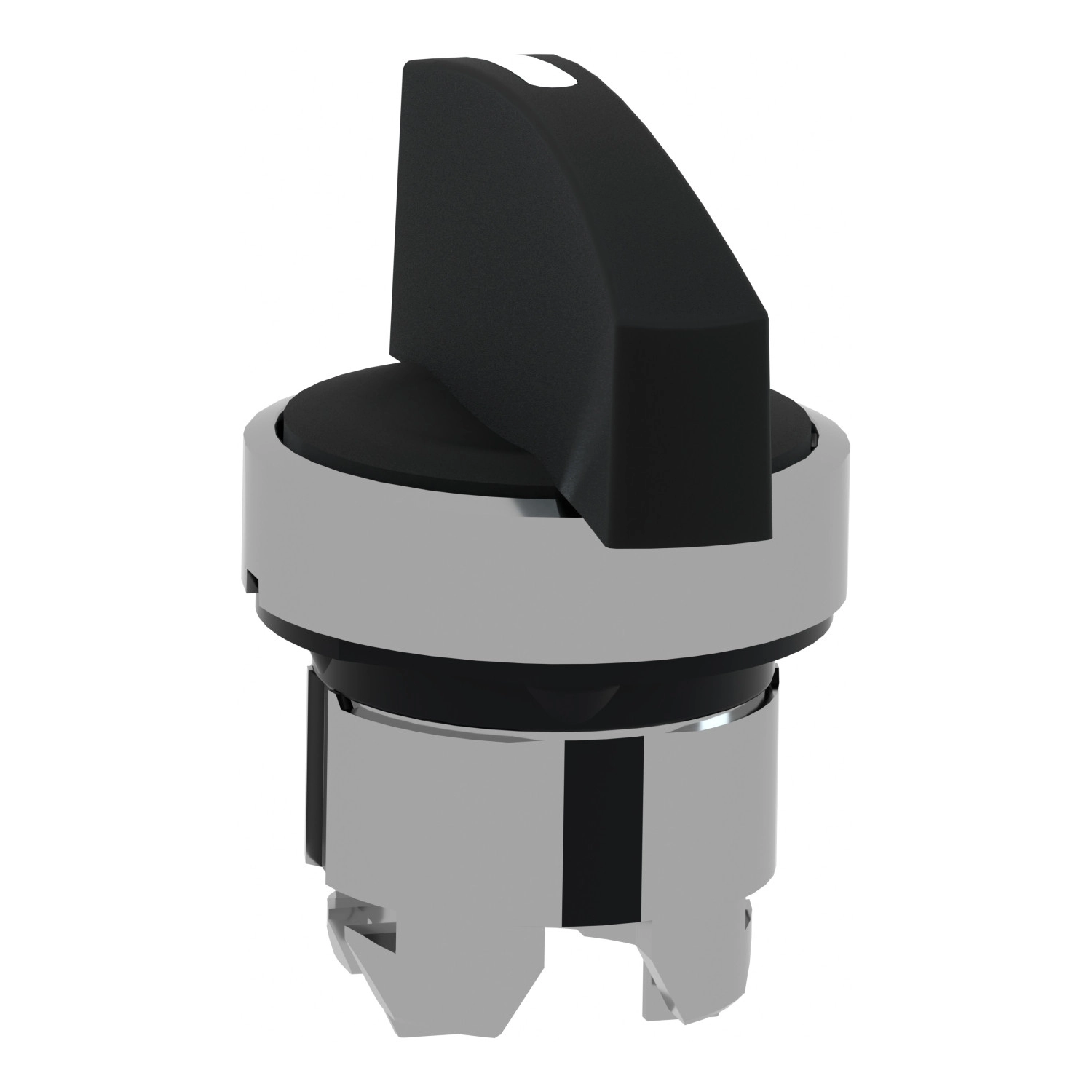

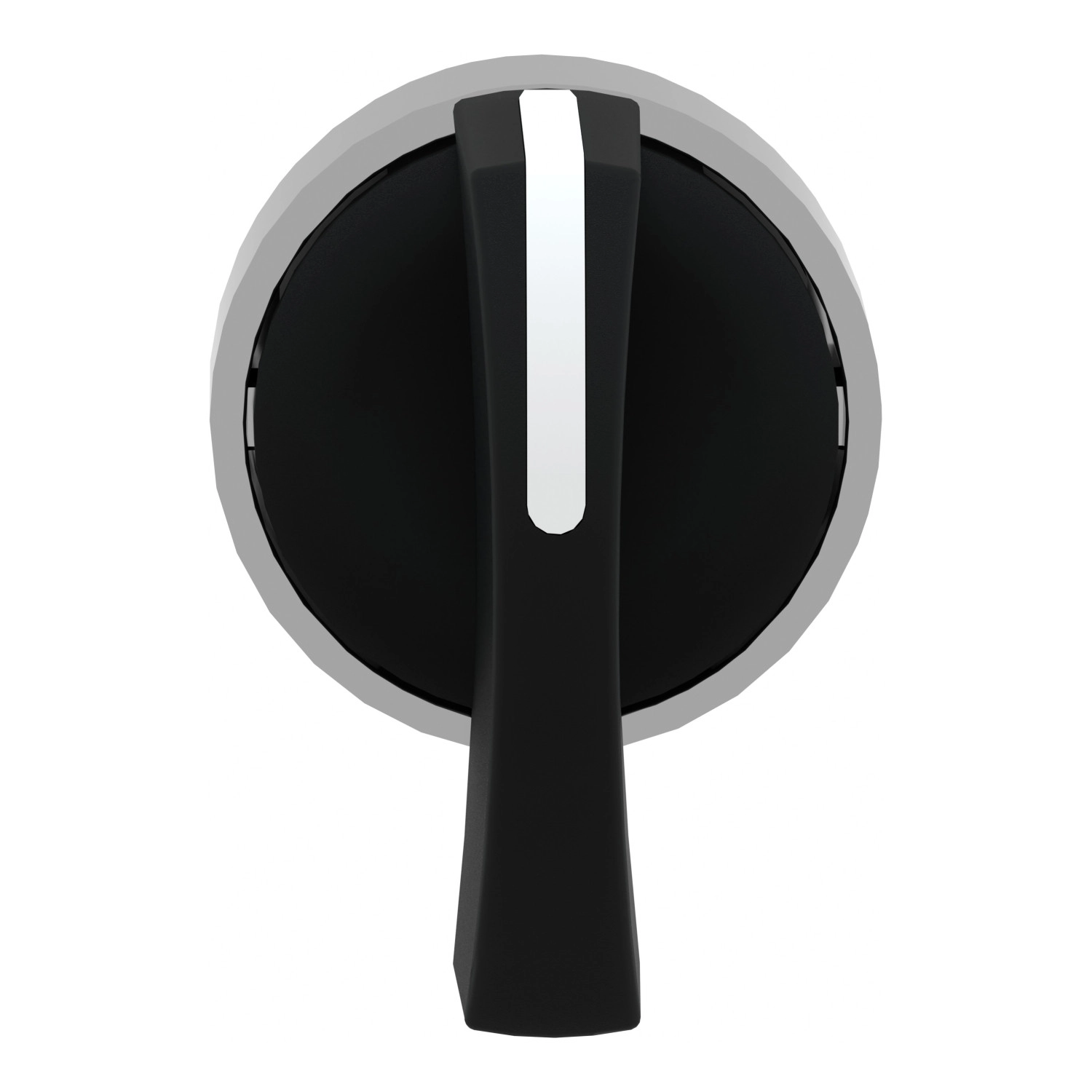

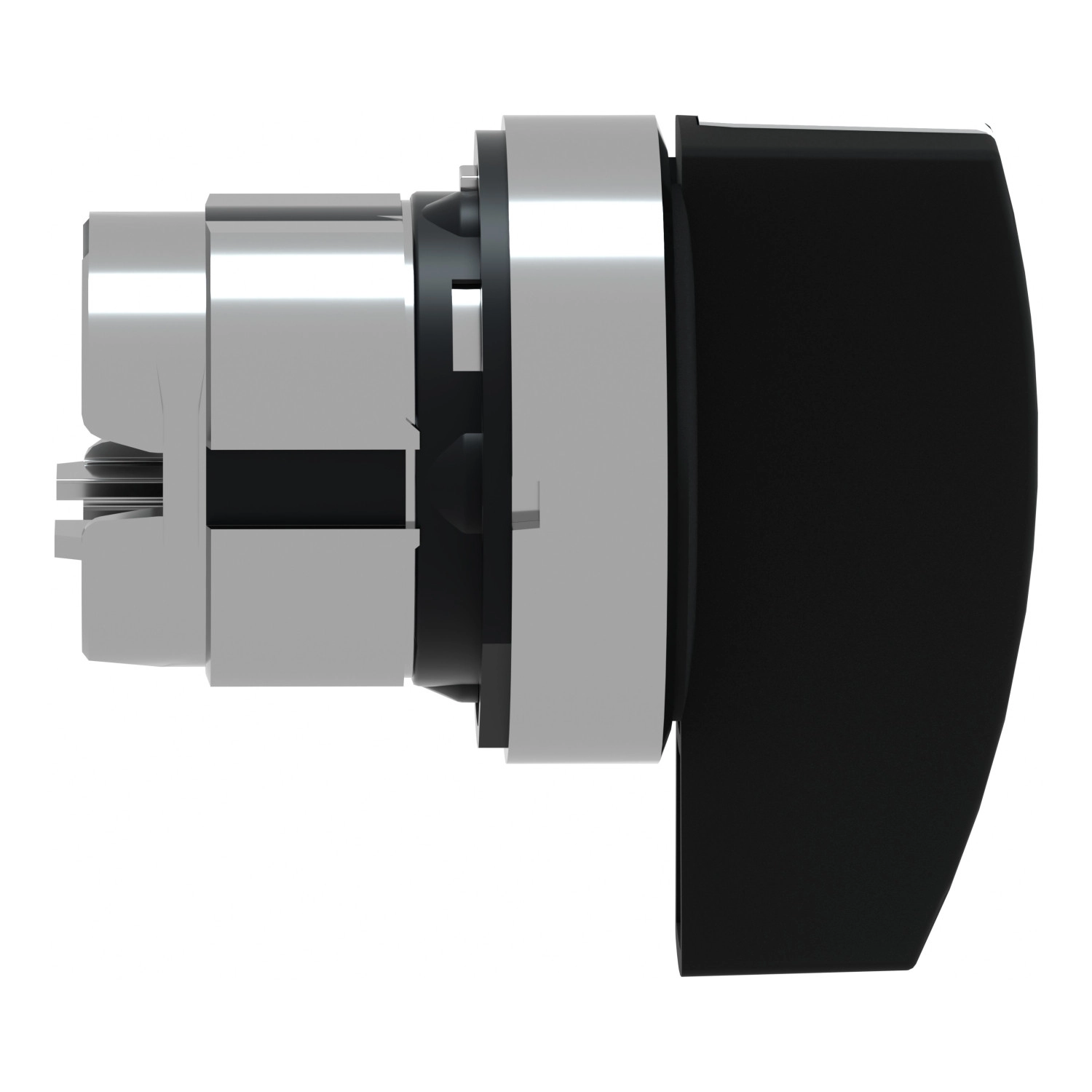

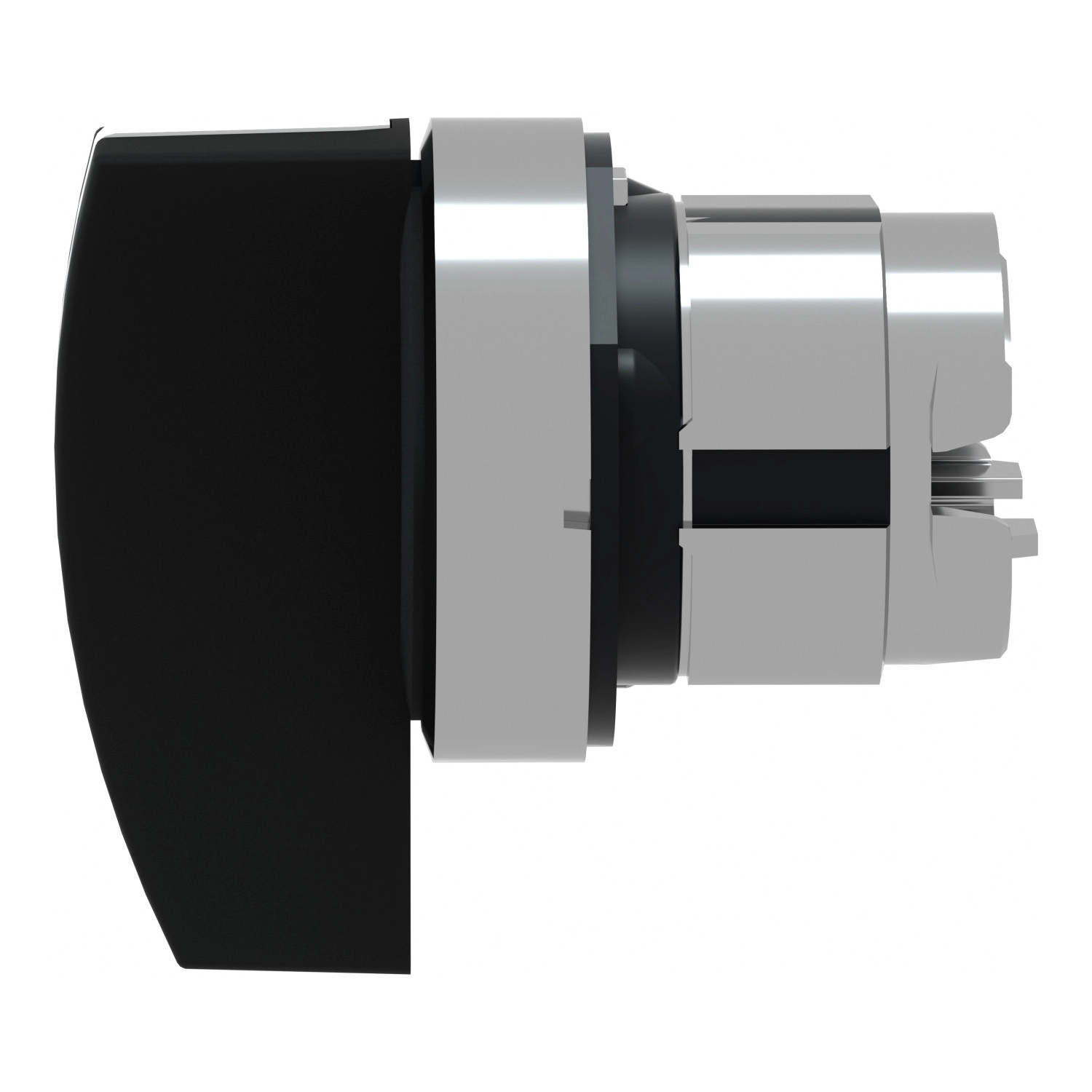

A Schneider Electric Harmony XB4 ZB4BJ8 egy kiváló minőségű, fém választókapcsoló fej, amely az ipari vezérlőrendszerek megbízható elemeként szolgál. Ez a kompakt, esztétikus megjelenésű fej a Harmony XB4 termékcsalád része, mely világszerte elismert az ipari alkalmazások területén.
A ZB4BJ8 modell egy 22 mm-es szerelési átmérővel rendelkező fém kapcsolófej, amely krómozott fém kialakítással készül, így különösen ellenálló a korrózióval és a mechanikai igénybevétellel szemben. A fekete, hosszú fogantyús kialakítás ergonomikus kezelést biztosít, és három pozícióba állítható, jellemzője a jobbról középre automatikus visszatérés, ami számos vezérlési feladathoz ideális megoldást nyújt. A nem lezárható kapcsoló +/- 45°-os pozíciókban használható, standard, kör alakú jelzőegység fejjel rendelkezik.
Műszaki tulajdonságait tekintve figyelemre méltó a rendkívüli tartóssága, amely 1 millió kapcsolási ciklust tesz lehetővé. Méretei: 29 mm szélesség, 38 mm magasság és 44 mm mélység, ami kompakt beépítést tesz lehetővé különböző vezérlőpanelekbe. Magas szintű védelmi besorolásokkal rendelkezik: IP67, IP69, IP69K az IEC 60529 szerint, valamint NEMA 13 és NEMA 4X, továbbá IK06 ütésállósági szinttel az IEC 50102 szerint. A termék ellenáll a nagy nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C-on, 0,1 méteres távolságból.
A ZB4BJ8 választókapcsoló fej széleskörű elektromos konfigurációs lehetőségeket kínál különböző érintkezőkkel, ezek közül a leggyakoribbak a C3-C8 és C11 kódok szerinti elrendezések, amelyek meghatározott számú érintkező használatát teszik lehetővé egyetlen vagy dupla blokkok alkalmazásával, front szerelési módban. A kapcsoló alkalmazható számos különböző hőmérsékleti körülmény között, üzemi és tárolási hőmérsékleti tartománya egyaránt -40...70 °C.
A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 előírásoknak. Rendelkezik továbbá számos tanúsítvánnyal, mint CSA, DNV, BV, LROS és UL listázás. Magas szintű rezgés- és ütésállóságot biztosít; ellenáll 5 gn rezgésnek (f= 2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulású ütéseknek az IEC 60068-2-27 szerint.
Schneider Electric Harmony XB4 - ZB4BJ8 -fém választókapcsoló fej, Ø22, hosszú fogantyú, 3 állású, jobbról középre visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Eladás oszthatatlan mennyiségenként: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Jobbról középre rugóval visszatérő
Működtető profilja: Fekete hosszú fogantyú
Működtető további információ: Nem lezárható
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 44 mm
Nagy nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 <6 érintkezőhöz egyes blokkok használatával front szerelésben
Elektromos összetételi kód: C4 <6 érintkezőhöz egyes és dupla blokkok használatával front szerelésben
Elektromos összetételi kód: C5 <5 érintkezőhöz egyes blokkok használatával front szerelésben
Elektromos összetételi kód: C6 <5 érintkezőhöz egyes és dupla blokkok használatával front szerelésben
Elektromos összetételi kód: C7 <4 érintkezőhöz egyes blokkok használatával front szerelésben
Elektromos összetételi kód: C8 <4 érintkezőhöz egyes és dupla blokkok használatával front szerelésben
Elektromos összetételi kód: C11 <3 érintkezőhöz egyes blokkok használatával front szerelésben
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP védettségi fokozat: IP69
IP védettségi fokozat: IP69K
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
