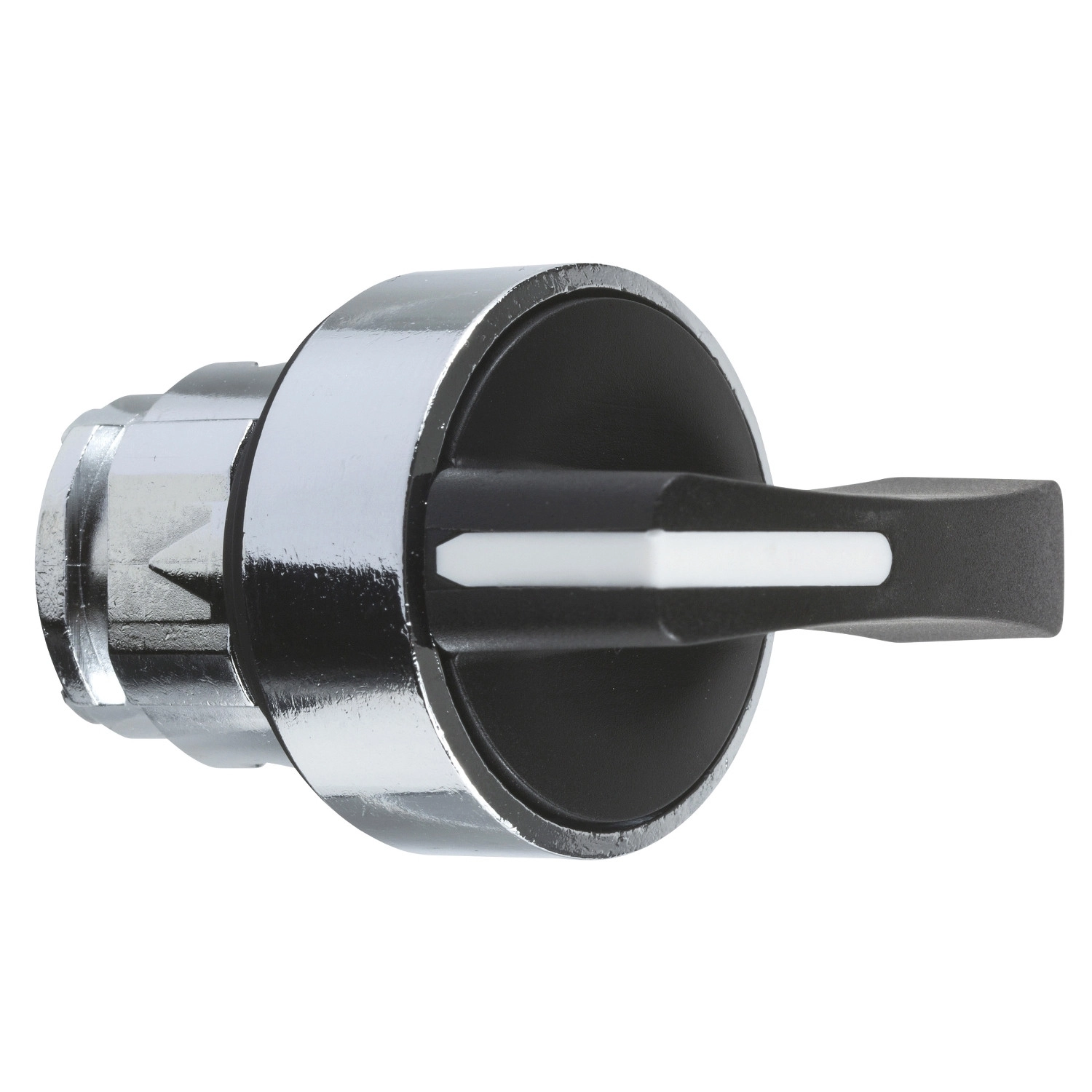

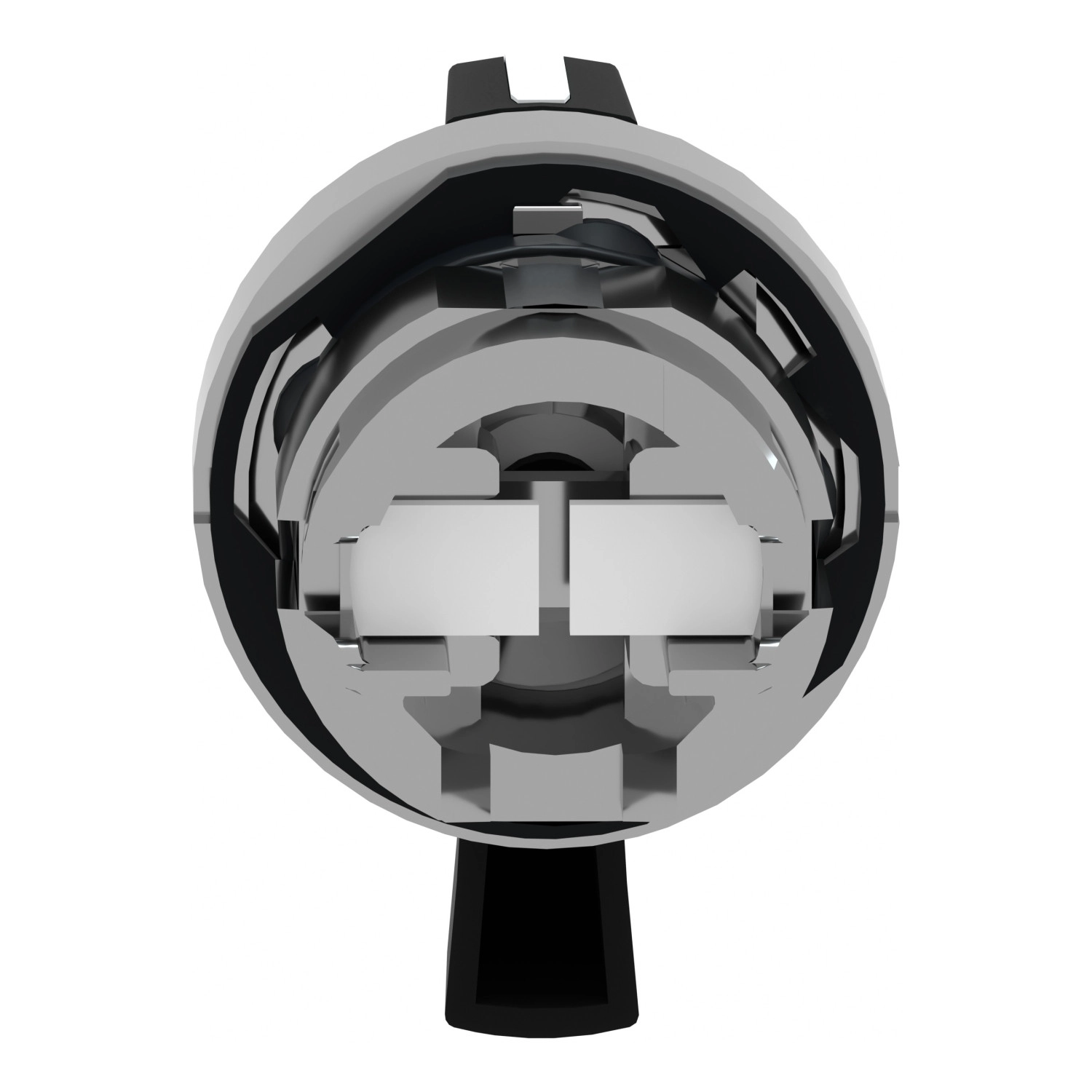

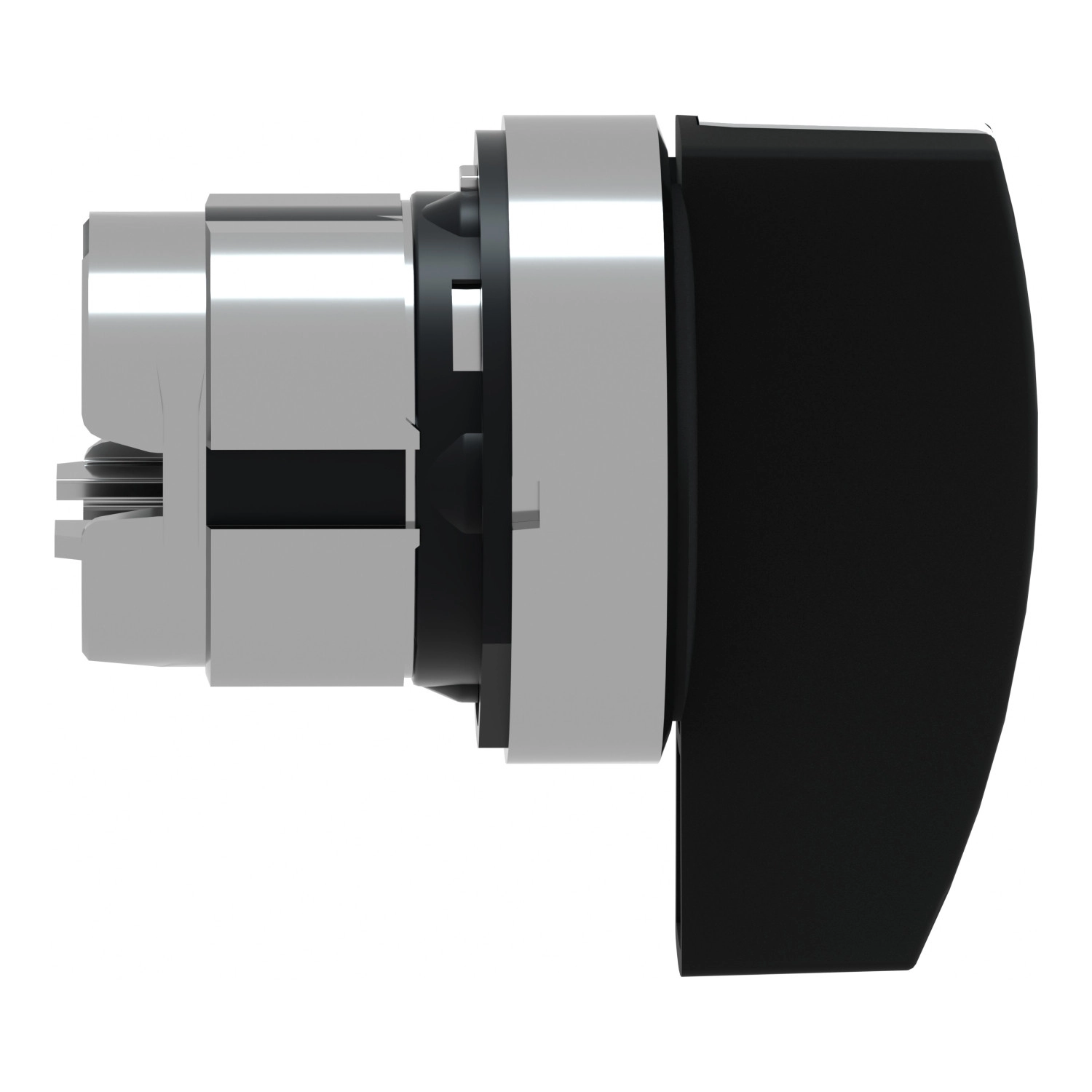

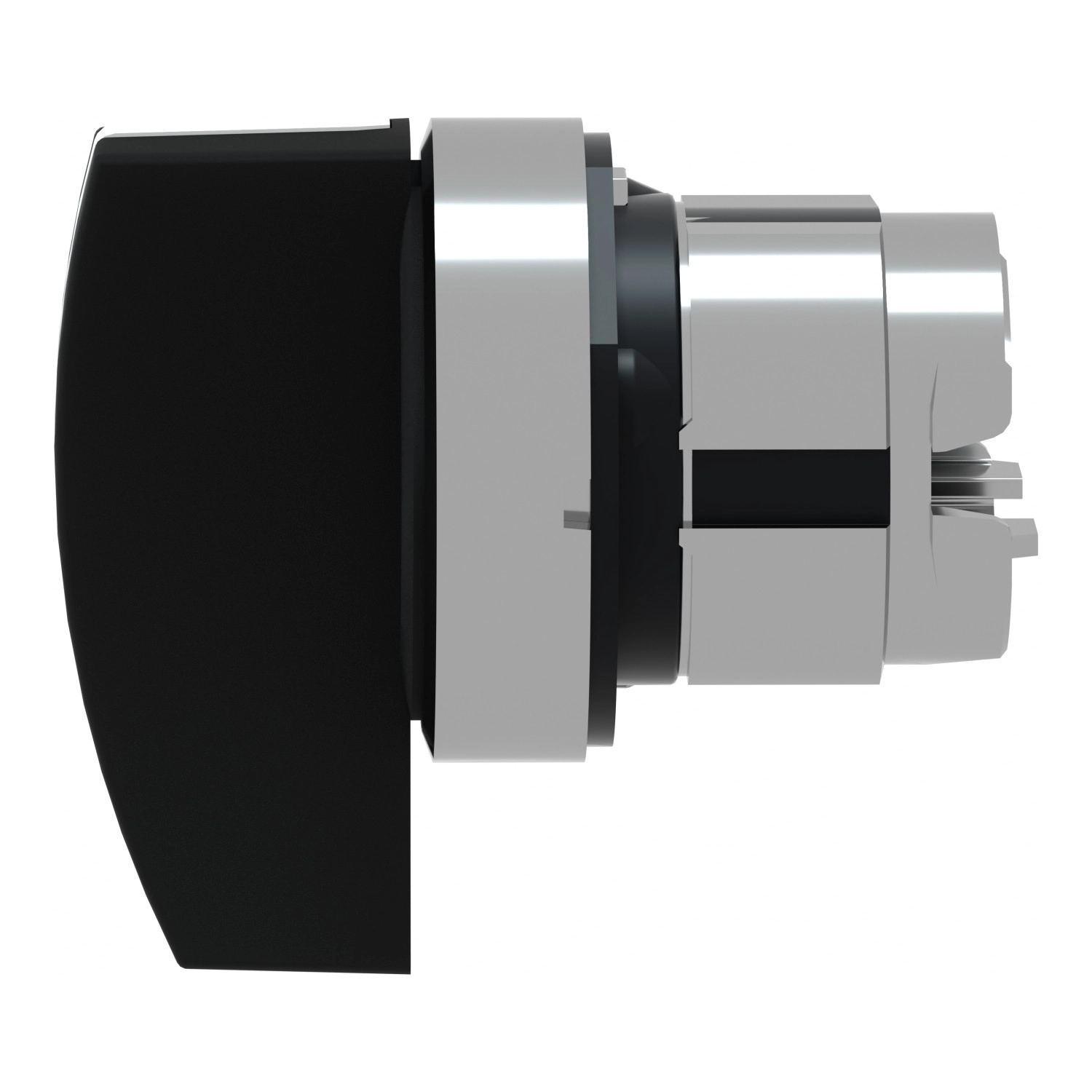

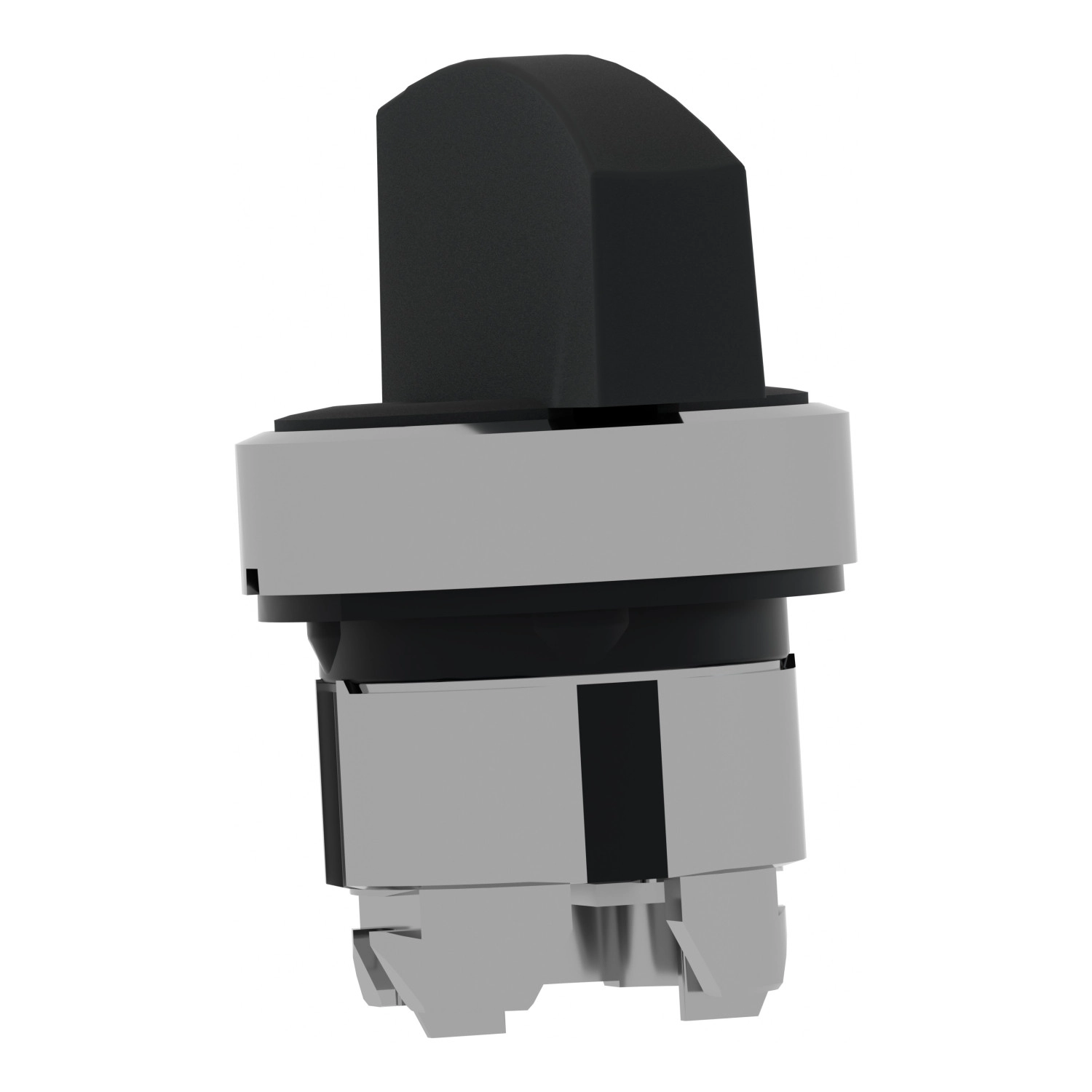

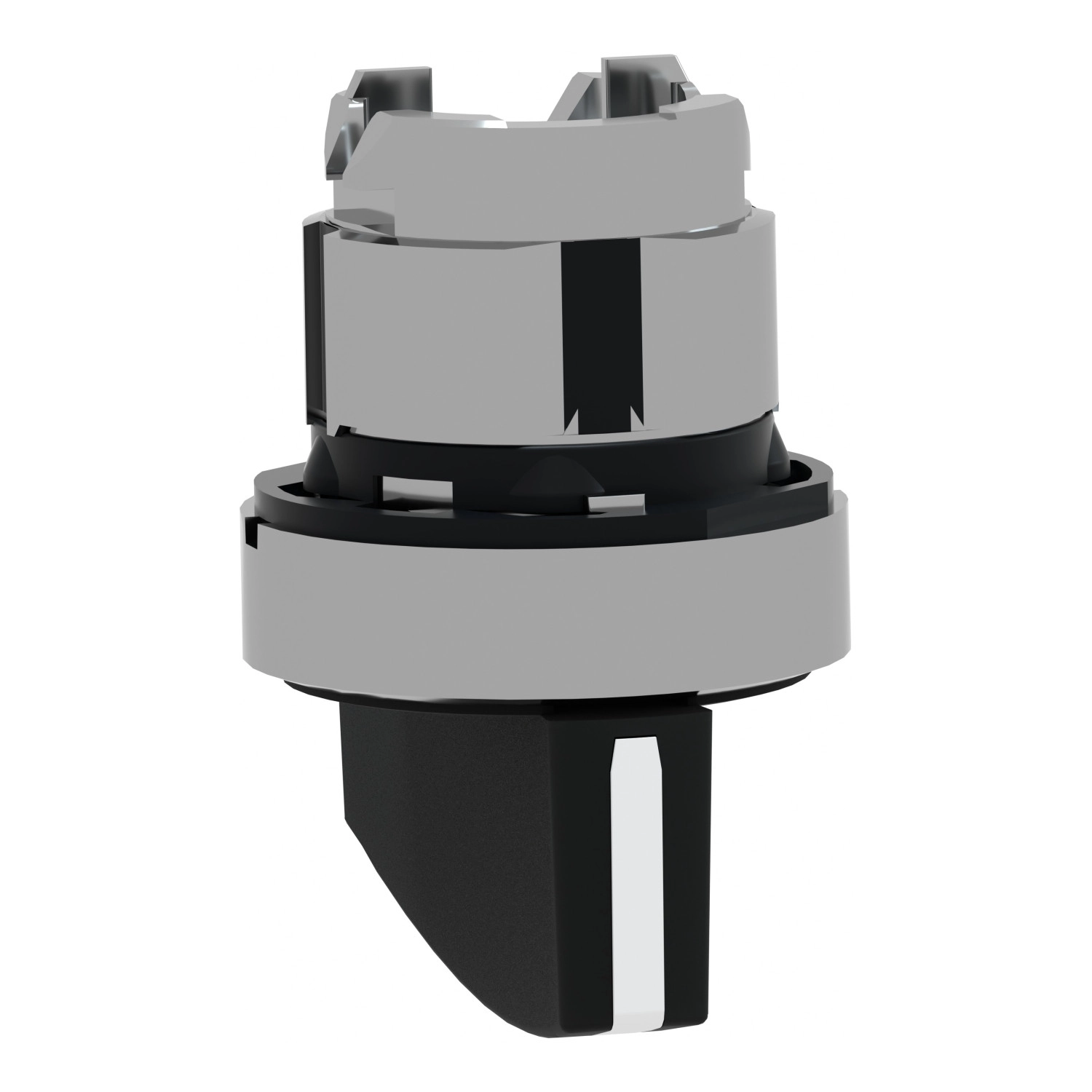

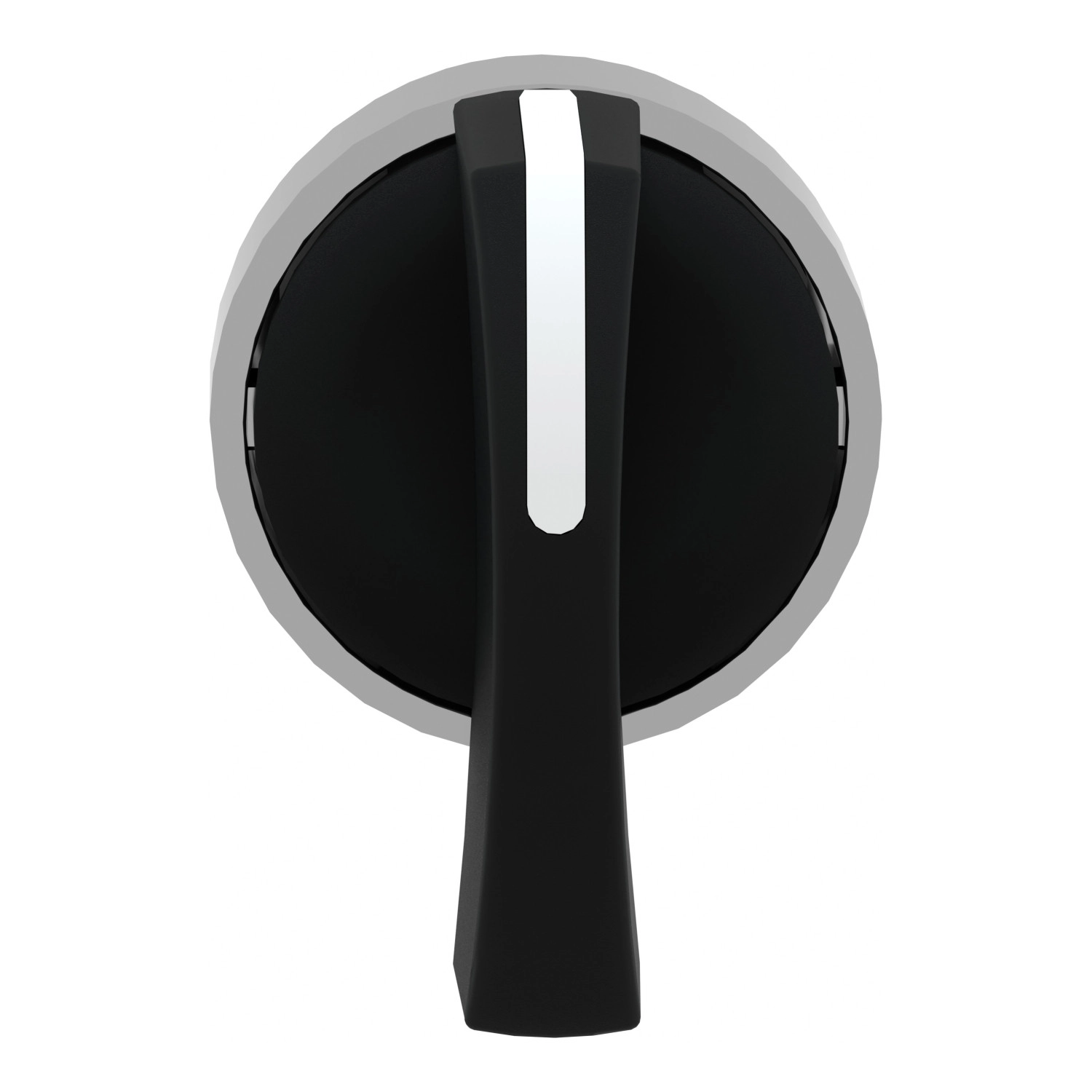

A Schneider Electric Harmony XB4 termékcsalád ZB4BJ7 jelzésű választókapcsoló feje egy prémium minőségű ipari vezérlőelem, amely tökéletes választás olyan alkalmazásokhoz, ahol a megbízhatóság és tartósság alapvető követelmény. A 22 mm-es szabványos szerelési átmérőjének köszönhetően könnyen beépíthető meglévő vezérlőpanelekbe és új rendszerekbe egyaránt.
A ZB4BJ7 modell egy 3 pozíciós kapcsolófej, amely balról középre rugós visszatérítéssel rendelkezik, így ideális biztonsági alkalmazásokhoz vagy olyan folyamatokhoz, ahol a kapcsolási művelet után automatikus alaphelyzetbe állás szükséges. A fekete, hosszú fogantyú ergonomikus kialakítása kényelmes kezelést biztosít még kesztyűben is, miközben a krómozott fém keret és a precíziós mechanika hosszú élettartamot garantál. A kapcsoló nem rögzíthető lakattal, ami bizonyos alkalmazásoknál előnyös lehet, amikor nem kívánt a pozíció tartós rögzítése.
A termék kiemelkedő mechanikai tartóssága (1.000.000 kapcsolási ciklus) és kiváló környezeti védettsége (IP67, IP69, IP69K) lehetővé teszi használatát még extrém ipari környezetben is, például élelmiszeripari vagy magas páratartalmú helyszíneken. A kapcsolófej ellenáll a nagy nyomású mosásnak (7.000.000 Pa 55°C-on), valamint teljesíti a NEMA 13 és NEMA 4X követelményeit is. Széles működési hőmérséklettartománya (-40°C és +70°C között) biztosítja, hogy a legszélsőségesebb időjárási körülmények között is megbízhatóan működjön.
A ZB4BJ7 választókapcsoló fej kompatibilis a Harmony XB4 sorozat különböző érintkezőblokkjaival, amelyek lehetővé teszik rugalmas konfigurálását. Az elektromos összeállítási kódok (C3-C8, C11) szerint akár 6 érintkezős konstrukció is létrehozható, a kapcsolási igényektől függően. A kapcsolófej beépítési mélysége optimalizált, a CAD méretek szerint 44 mm teljes mélységgel, 29 mm szélességgel és 38 mm magassággal rendelkezik. A termék számos nemzetközi szabványnak megfelel, többek között IEC 60947-5-1, UL 508, CSA C22.2 No 14 szabványoknak, és rendelkezik CSA, DNV, BV, LROS és UL minősítésekkel, ami globális felhasználást tesz lehetővé.
Schneider Electric Harmony XB4 - ZB4BJ7 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Választókapcsoló fej
Rövid terméknév: ZB4
Anyag: Krómozott fém keret
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető jellemzők
Működtető típus: Balról középre rugós visszatérés
Működtető profilja: Fekete hosszú fogantyú
További információk: Nem rögzíthető lakattal
Pozíciók száma: 3 pozíció +/- 45°
Műszaki adatok
CAD méretek (szélesség x magasság x mélység): 29 mm x 38 mm x 44 mm
Nagyfeszültségű mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 - C11 (különböző kontaktus konfigurációk)
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály IEC 60536 szerint
IP védettségi fokozat: IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS, UL
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra IEC 60068-2-27 szerint
