A Schneider Electric Harmony XB4 sorozathoz tartozó ZB4BJ593 választókapcsoló fej egy kiemelkedően megbízható ipari vezérlőeszköz, amely precíz kezelhetőséget biztosít automatizált rendszerek és gépek irányításához. Ez a kiváló minőségű kapcsolófej a Harmony XB4 termékcsalád része, amely világszerte elismert a robusztus kialakításáról és hosszú élettartamáról.
A ZB4BJ593 egy 22 mm-es szabványos rögzítési átmérővel rendelkező fekete választókapcsoló fej, amely krómozott fém előlappal van ellátva, így különösen ellenálló a mechanikai behatásokkal és a környezeti hatásokkal szemben. A termék 3 pozíciós működtetést tesz lehetővé, +/- 45 fokos elfordítási szögekkel, és középpontba visszatérő rugós mechanizmussal rendelkezik, amely automatikusan visszaállítja a kapcsolót a középső, semleges pozícióba a kezelő elengedése után.

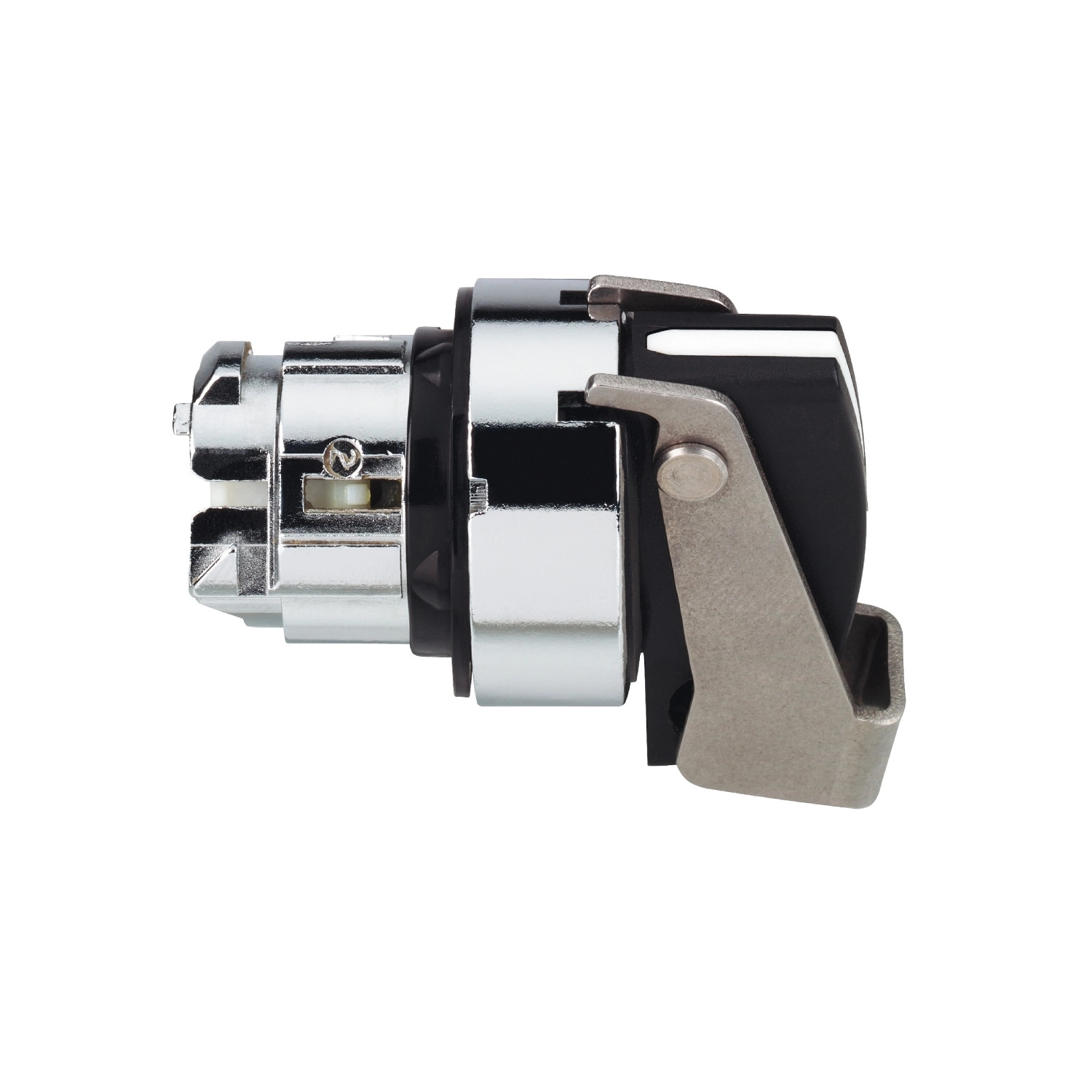

A termék egyik kiemelkedő tulajdonsága a fekete, hosszú fogantyús kialakítás, amely ergonomikus kezelést biztosít, valamint a lakatolási lehetőség a középső pozícióban, amely kiváló védelmet nyújt illetéktelen működtetés ellen, növelve ezzel a berendezés és a kezelőszemélyzet biztonságát. A szabványos kerek formájú kezelőfej könnyen felismerhető és intuitíven használható az ipari környezetben.
A Schneider Electric ZB4BJ593 választókapcsoló fej kimagasló műszaki paraméterekkel rendelkezik. Az IP67, IP69 és IP69K védelmi fokozat biztosítja, hogy a kapcsoló teljesen védett legyen a por és a víz behatolása ellen, még nagynyomású mosás esetén is, amely akár 7000000 Pa nyomást is elérhet 55 °C hőmérsékleten, 0,1 méter távolságból. Ez különösen hasznos olyan környezetekben, ahol a berendezések rendszeres tisztítása szükséges, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál.
A termék mechanikai élettartama lenyűgöző: 1000000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív használat esetén is. A működési hőmérséklet-tartomány rendkívül széles, -40°C és +70°C között, így szélsőséges környezeti feltételek mellett is megbízhatóan üzemel. A ZB4BJ593 választókapcsoló fej megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is.
A termék ütésállósága is kiemelkedő, 30 gn (18 ms időtartam) vagy 50 gn (11 ms időtartam) félszinusz hullám gyorsulás esetén is, az IEC 60068-2-27 szabvány szerint. Vibrációállósága 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabványnak megfelelően, ami tovább növeli a megbízhatóságát rezgéseknek kitett ipari környezetben is.
Schneider Electric Harmony XB4 - ZB4BJ593 -fém választókapcsoló fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típus: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Rögzítési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Középpontba rugós visszatérítés
Működtető profil: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Működtető pozíció információ: 3 pozíció +/- 45°
Rögzítési pozíció: Középen
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 50 mm
Ellenállás nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, C4 <6 érintkezőhöz egyes és dupla blokkok használatával elülső rögzítéssel, C5 <5 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, C6 <5 érintkezőhöz egyes és dupla blokkok használatával elülső rögzítéssel, C7 <4 érintkezőhöz egyes blokkok használatával elülső rögzítéssel, C8 <4 érintkezőhöz egyes és dupla blokkok használatával elülső rögzítéssel, C11 <3 érintkezőhöz egyes blokkok használatával elülső rögzítéssel
Eszköz bemutatás: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Méretek
Szár max.: 6.35 mm / 0.25 in.
