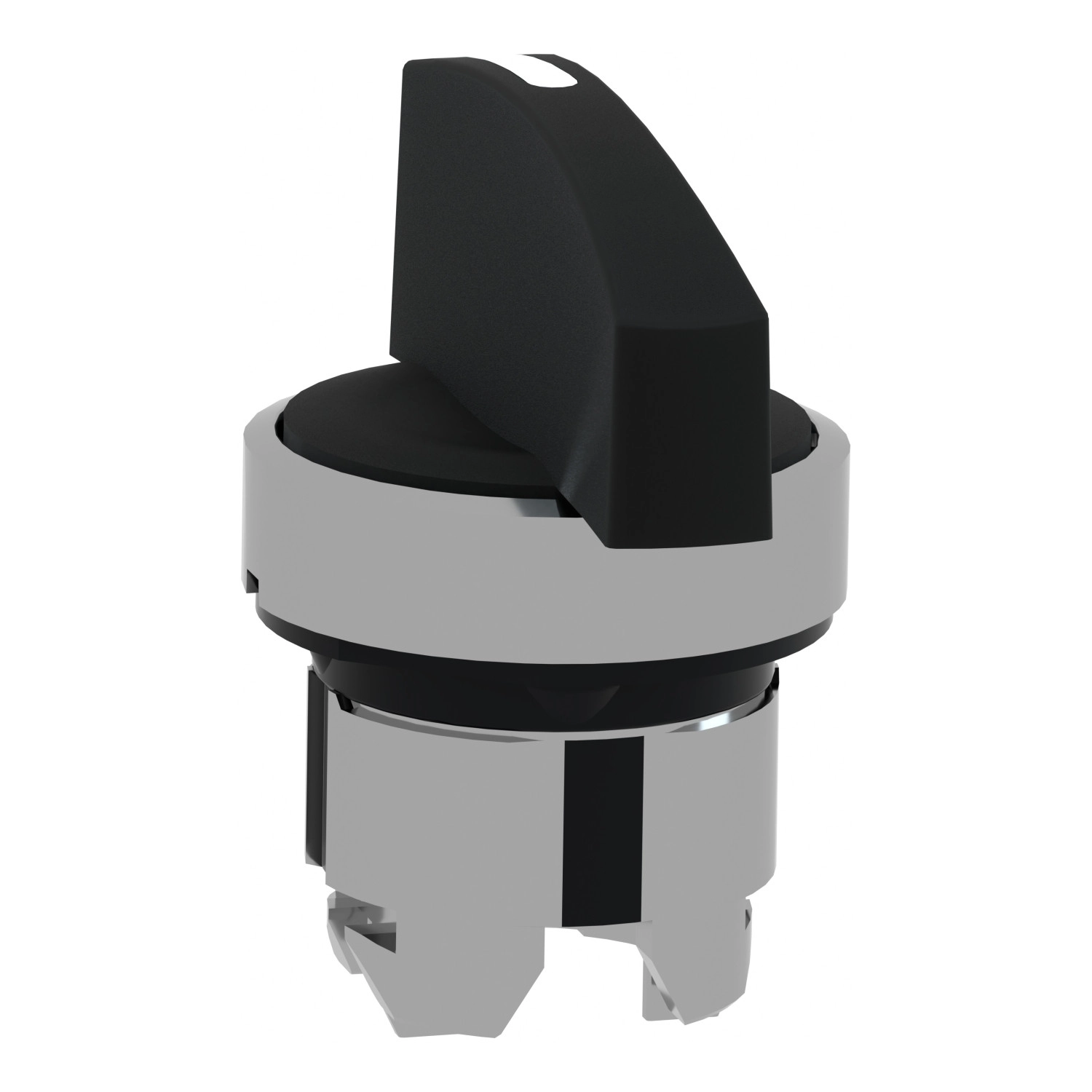

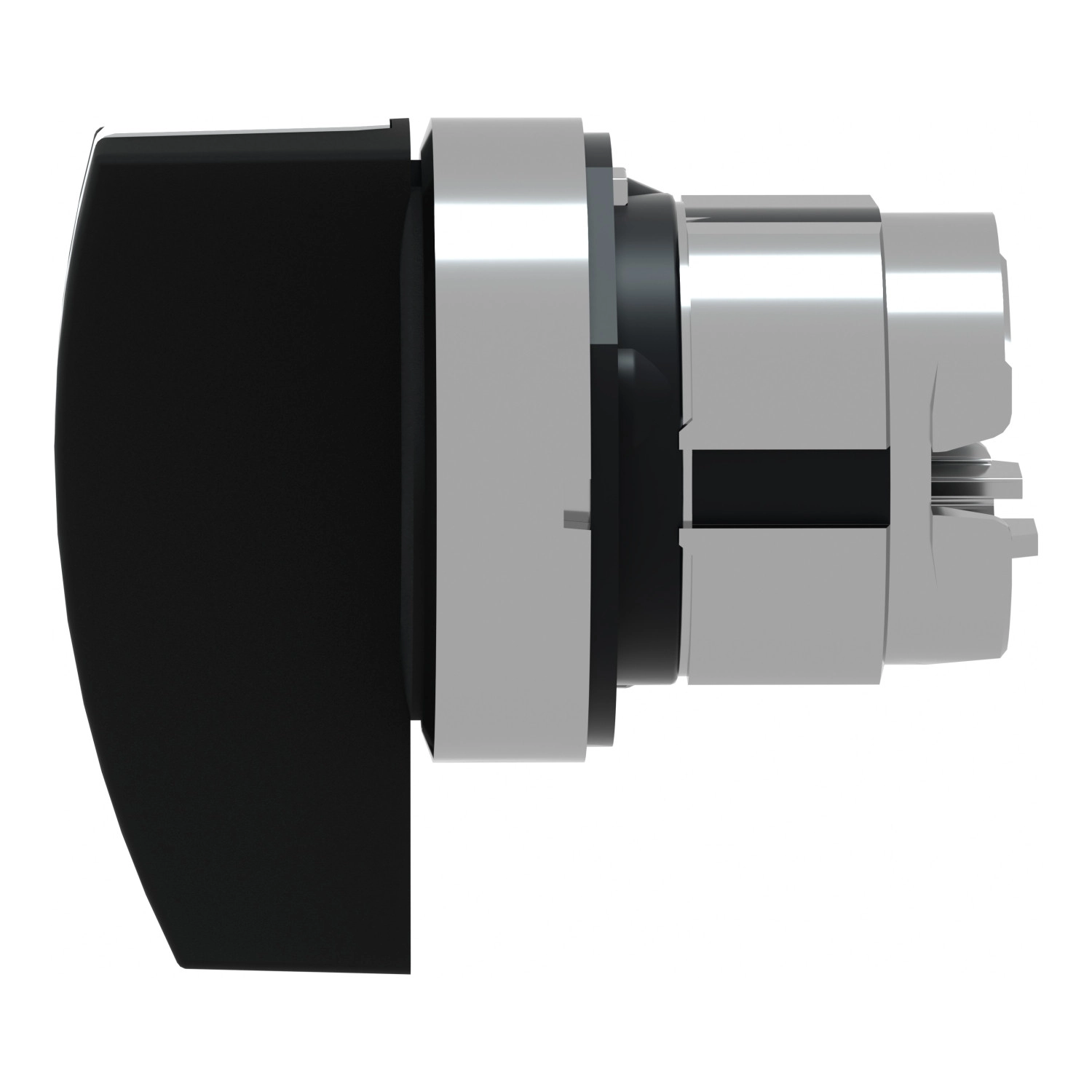

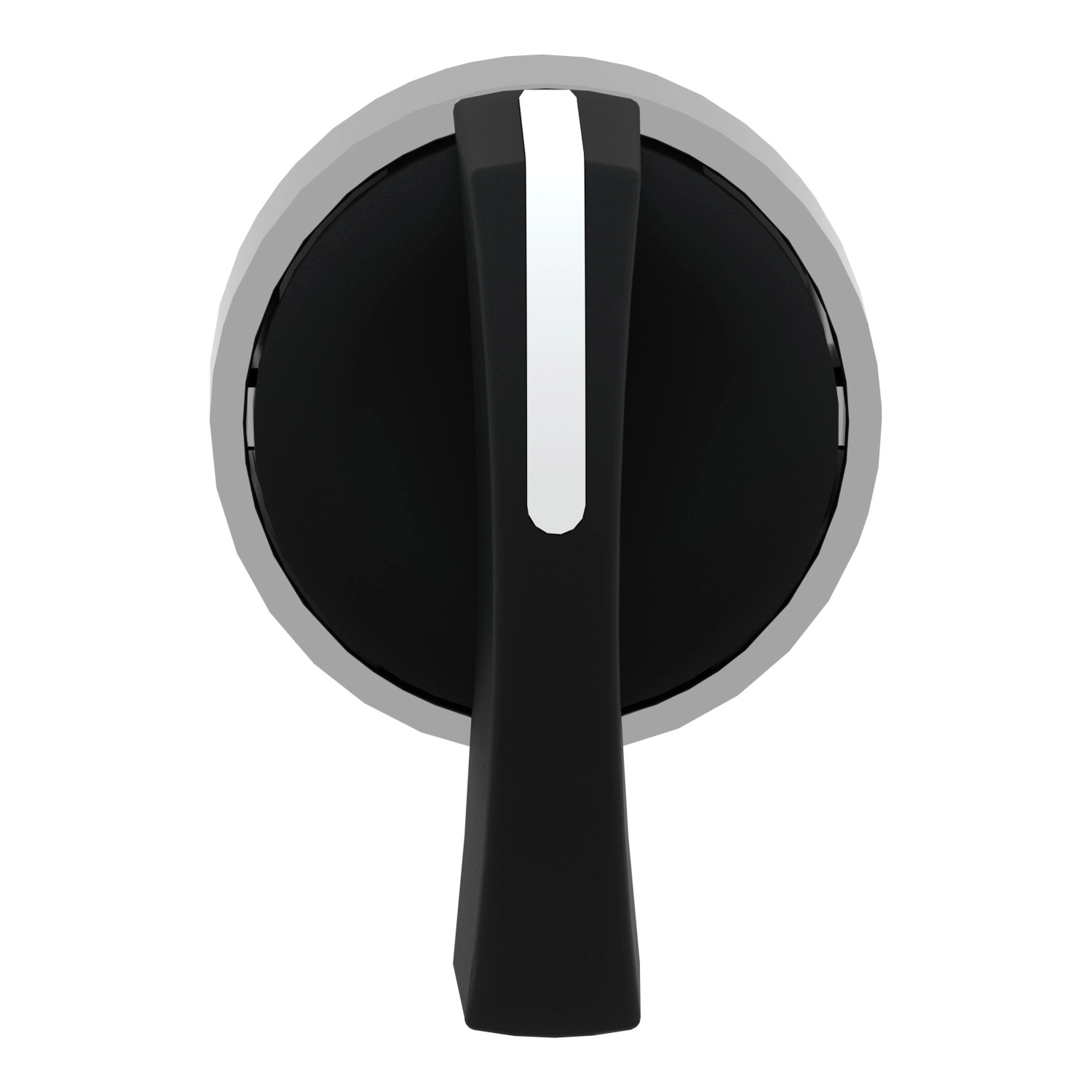

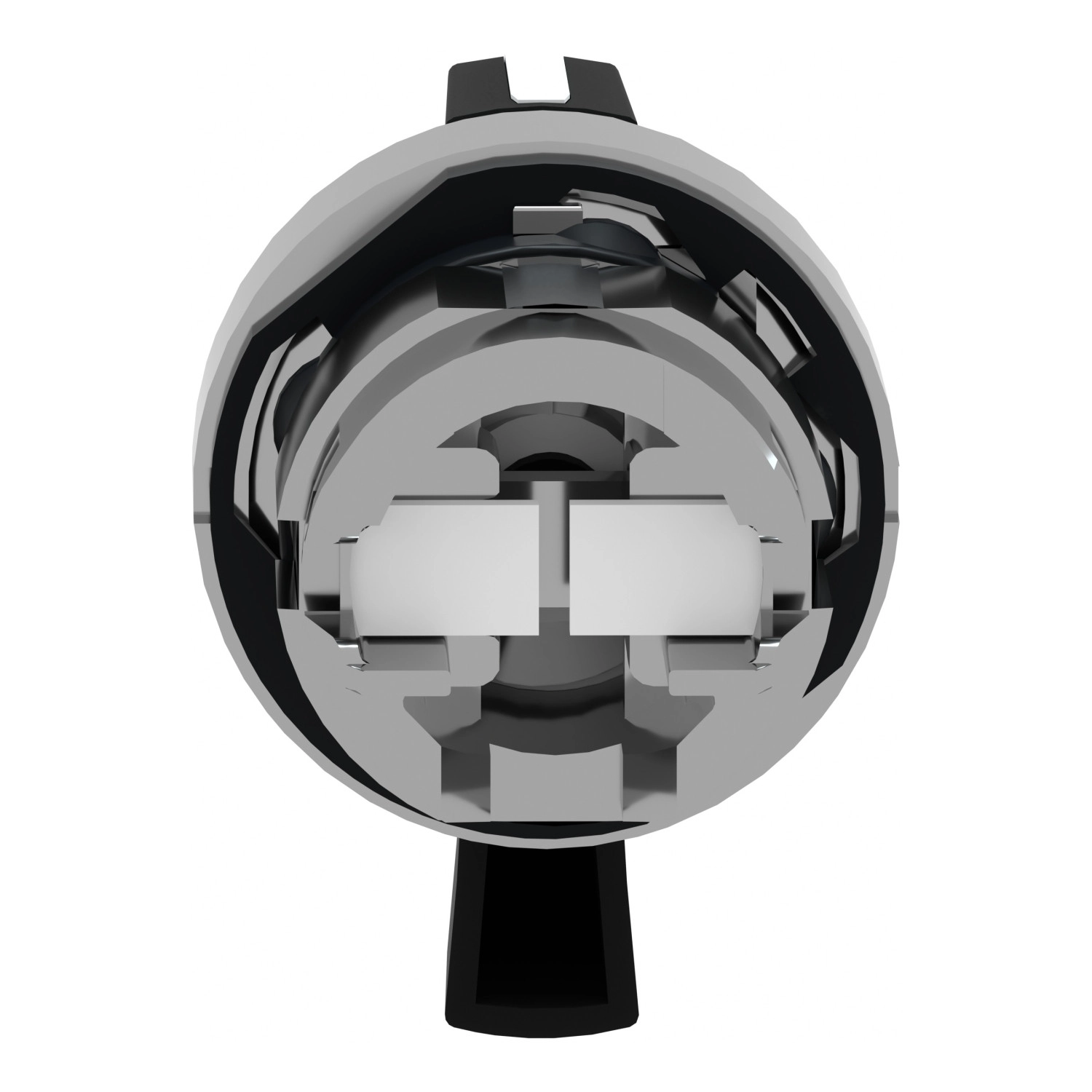

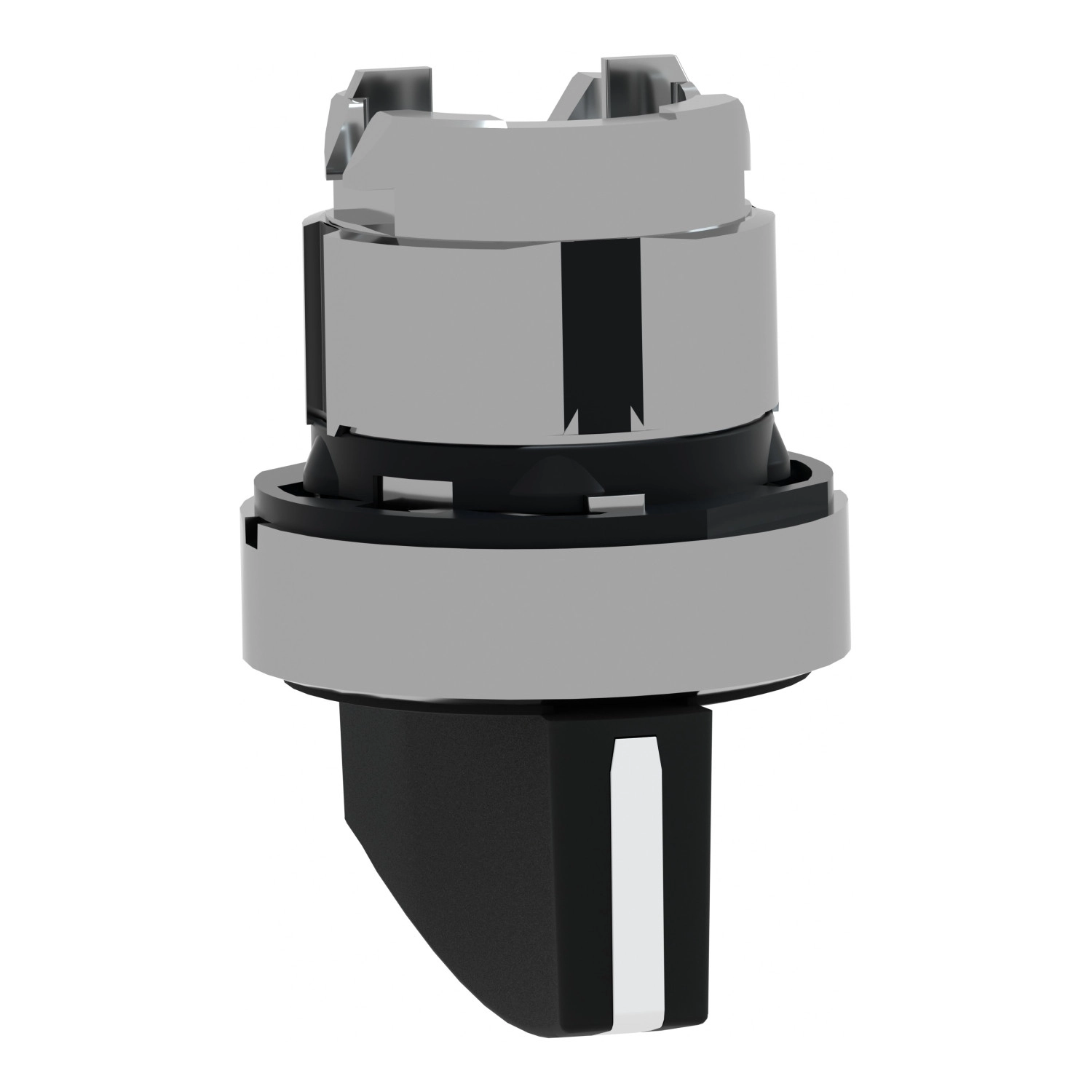

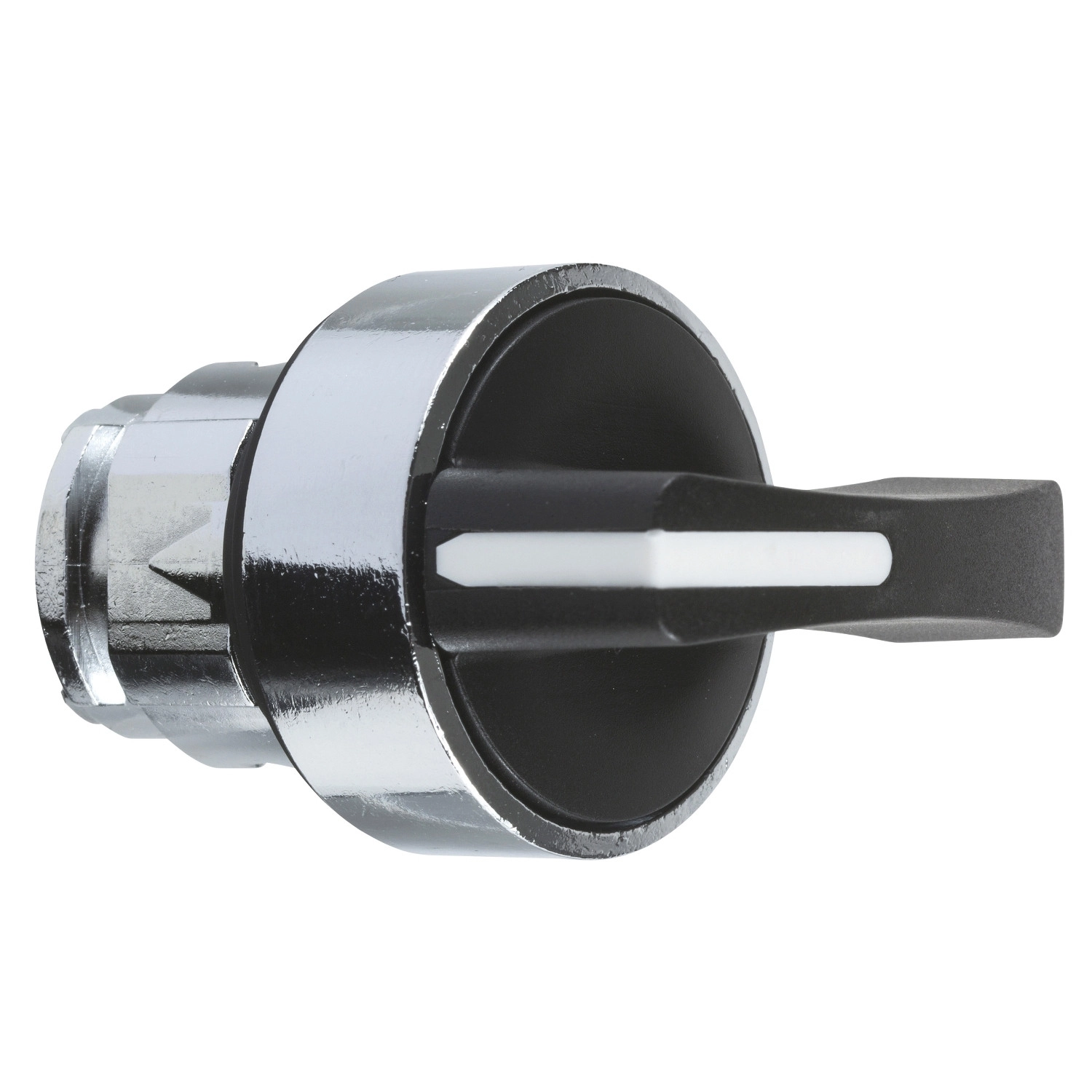

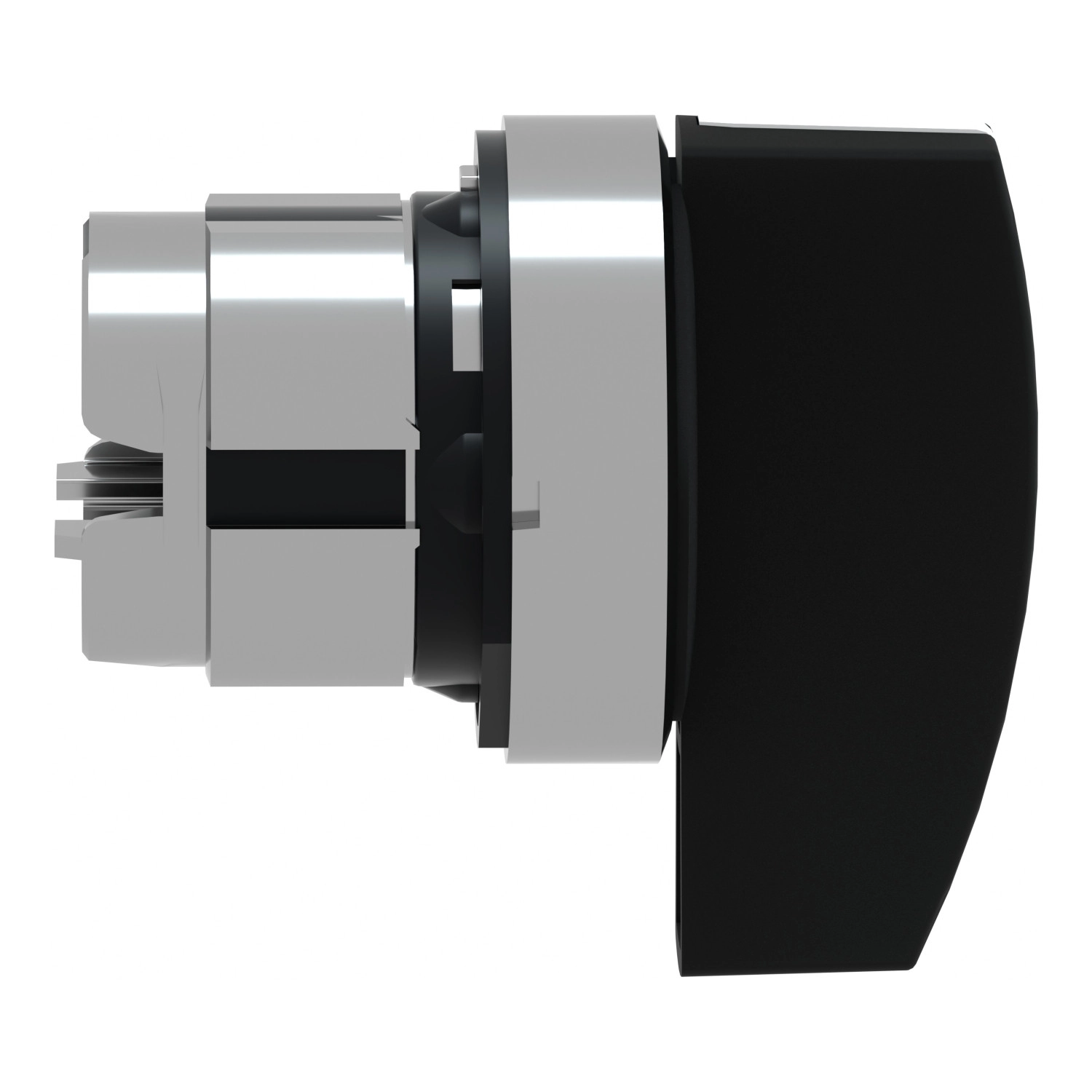

A Schneider Electric ZB4BJ5 egy kiváló minőségű, hosszú fekete fogantyús választókapcsoló fej, amely a népszerű Harmony XB4 termékcsalád tagja. Ez a 22 mm átmérőjű, 3 pozíciós, középre rugós visszatérésű kapcsolófej tökéletesen illeszkedik ipari környezetekbe, ahol robosztus és megbízható vezérlőelemekre van szükség.
A termék krómozott fém házzal rendelkezik, amely nem csak esztétikus megjelenést biztosít, hanem rendkívüli tartósságot is garantál. A standard kialakítású, kerek formájú kezelőszerv tökéletesen illeszkedik az ergonomikus használathoz. A fekete, hosszú fogantyú kényelmesen fogható, és jól látható jelzést ad a kapcsoló aktuális állapotáról. A kapcsoló 3 pozíciós, +/- 45 fokos elfordulással, középállásból mindkét irányba elforgatható, és onnan automatikusan visszatér a középső alaphelyzetbe. Fontos megjegyzés, hogy a kapcsoló nem lakatolható.
A ZB4BJ5 választókapcsoló fej mögé különböző érintkezőblokkok szerelhetők a különféle kapcsolási igényeknek megfelelően. A termék több különböző konfigurációban használható az elektromos összetétel kódok (C3, C4, C5, C6, C7, C8, C11) alapján, amelyek az alkalmazható érintkezőblokkok számát és elrendezését határozzák meg. Például a C3 kód akár 6 érintkezőt támogat elöl szerelt egyes blokkokkal, míg a C11 kód maximum 3 érintkezőt biztosít elöl szerelt egyes blokkokkal. Ez a rugalmasság lehetővé teszi, hogy a kapcsolót a legkülönfélébb vezérlési feladatokhoz adaptálják.
A választókapcsoló méreteinek részletes adatai: a CAD szerinti teljes szélesség 29 mm, magasság 38 mm, mélység pedig 44 mm. A magas szintű környezeti védettséget az IP67, IP69 és IP69K besorolások garantálják az IEC 60529 szabvány szerint, ami azt jelenti, hogy a készülék teljesen porálló és időszakos vízbe merítésnek is ellenáll. Emellett a NEMA 13 és NEMA 4X védettségek is biztosítottak, valamint IK06 fokú ütésállósággal rendelkezik az IEC 50102 szabvány alapján. Különlegesen magas a nyomásálló képessége is: 7000000 Pa nyomást is kibír 55 °C hőmérsékleten, 0,1 méter távolságról alkalmazva.
A ZB4BJ5 kapcsolófej rendkívül tartós: mechanikai élettartama 1000000 kapcsolási ciklus. Üzemeltetési és tárolási hőmérséklet tartománya -40°C és +70°C között van, így extrém környezeti feltételek között is megbízhatóan működik. A termék megfelel számos nemzetközi szabványnak, többek között JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak. Rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal is, ami garantálja a minőségét és megbízhatóságát világszerte.
A kapcsoló kiváló rezgés- és ütésállósággal rendelkezik: 5 gn (f= 2…500 Hz) rezgésállóság az IEC 60068-2-6 szerint, valamint 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) ütésállóság féltengely hullám gyorsulás esetén az IEC 60068-2-27 szabvány alapján. Ezek a tulajdonságok különösen fontosak olyan ipari környezetekben, ahol jelentős mechanikai igénybevételnek vannak kitéve a kapcsolóelemek.
Schneider Electric Harmony XB4 - ZB4BJ5 -fém választókapcsoló fej, Ø22, hosszú fogantyú, 2 állású, jobbról visszatérő műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Foglalat anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egység értékesítési mennyisége: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Középre rugós visszatérés
Működtető profilja: Fekete hosszú fogantyú
Működtető további információ: Nem lakatolható
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő jellemzők
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 44 mm
Nagynyomású mosóberendezéssel szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 legfeljebb 6 érintkező esetén elöl szerelt egyes blokkok használatával
C4 legfeljebb 6 érintkező esetén elöl szerelt egyes és dupla blokkok használatával
C5 legfeljebb 5 érintkező esetén elöl szerelt egyes blokkok használatával
C6 legfeljebb 5 érintkező esetén elöl szerelt egyes és dupla blokkok használatával
C7 legfeljebb 4 érintkező esetén elöl szerelt egyes blokkok használatával
C8 legfeljebb 4 érintkező esetén elöl szerelt egyes és dupla blokkok használatával
C11 legfeljebb 3 érintkező esetén elöl szerelt egyes blokkok használatával
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő tárolási hőmérséklete: -40…70 °C
Környezeti levegő üzemi hőmérséklete: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féltengely hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) féltengely hullám gyorsulás esetén az IEC 60068-2-27 szerint
