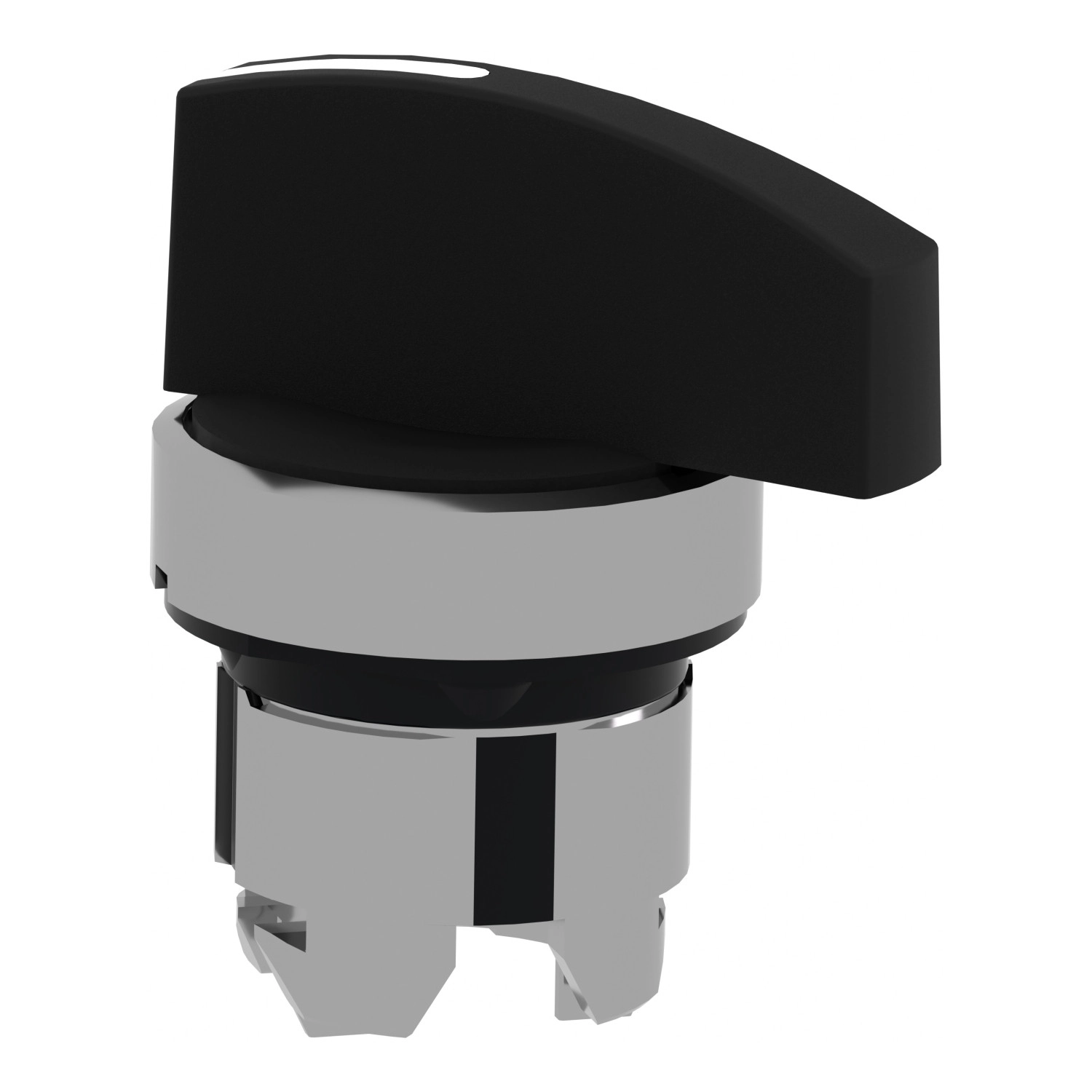

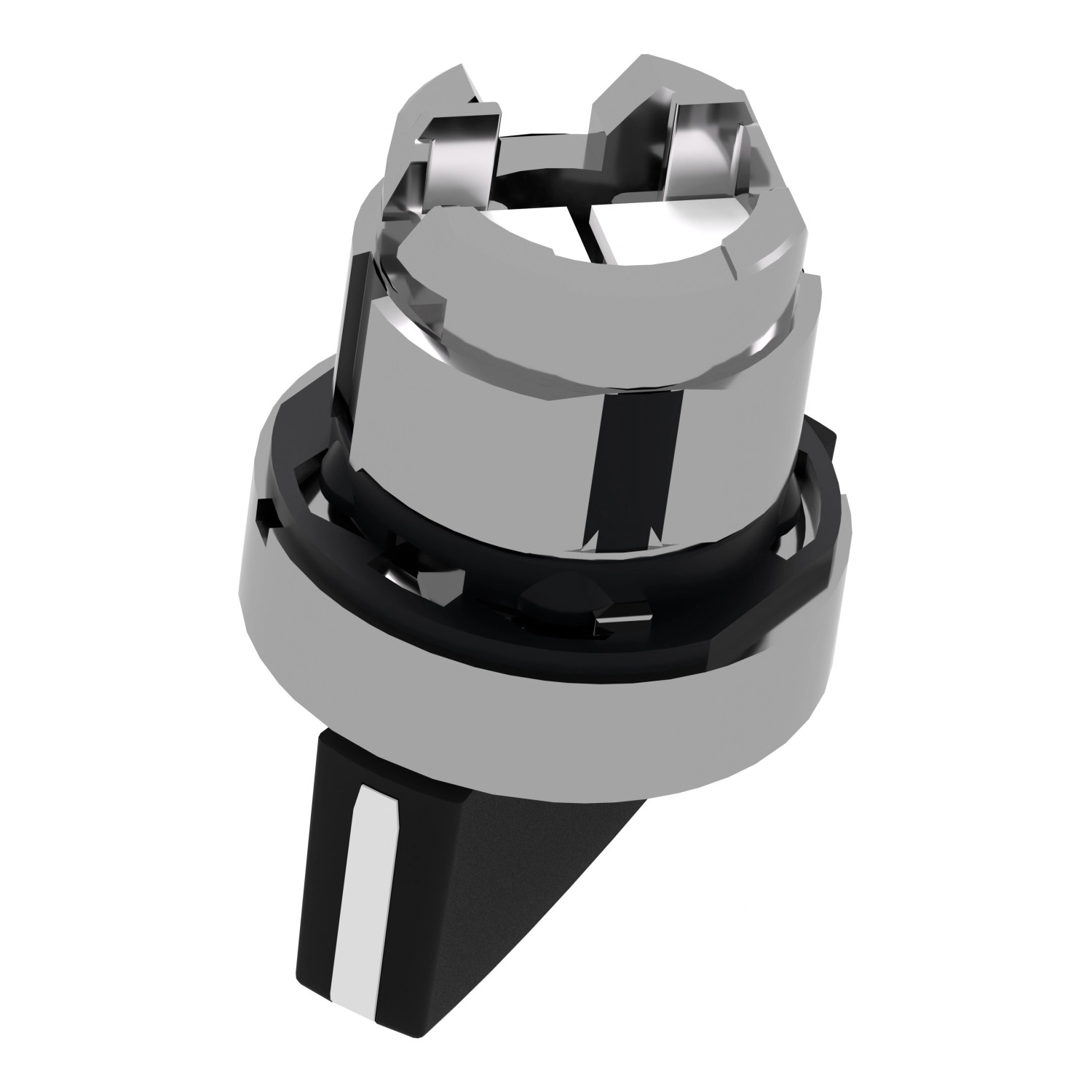

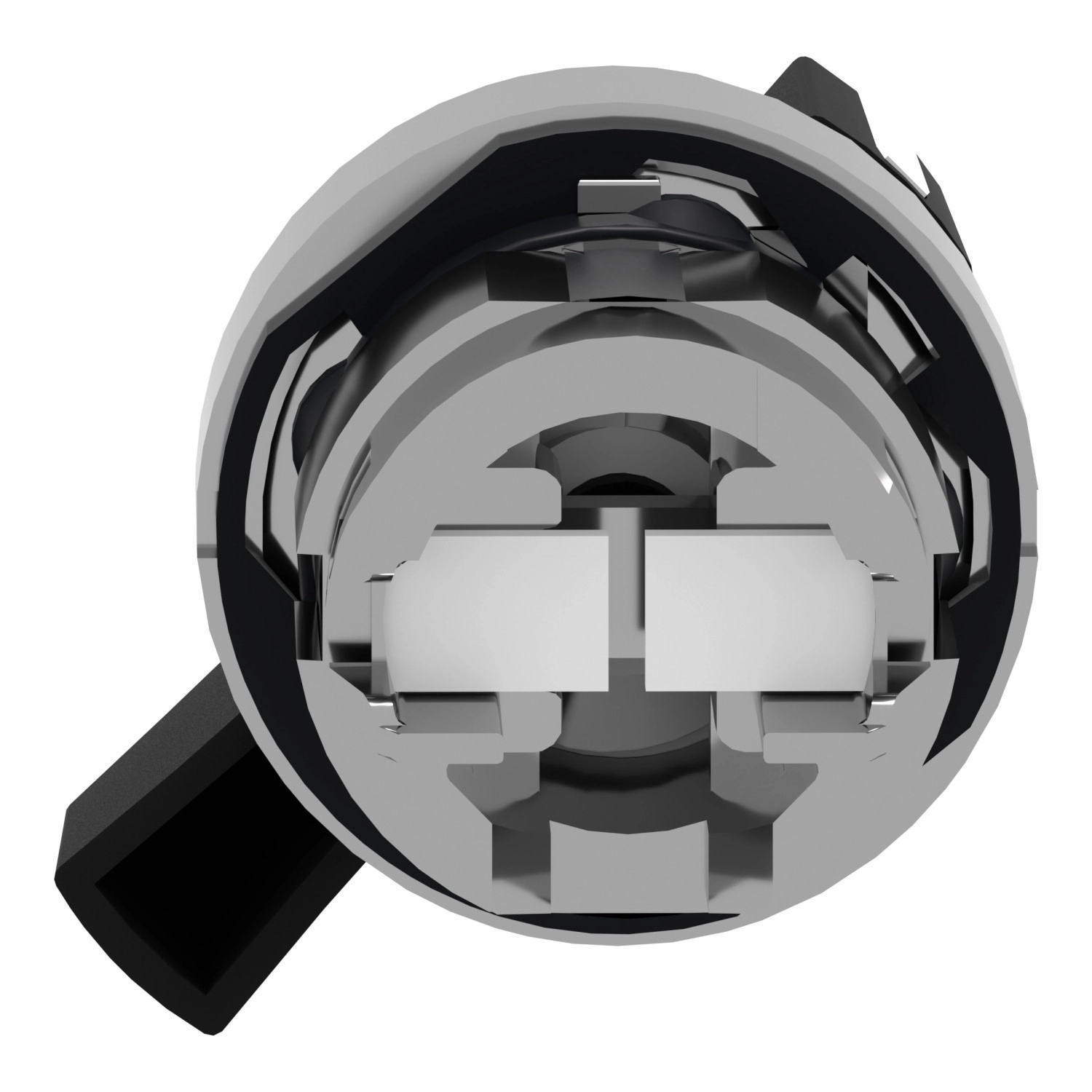

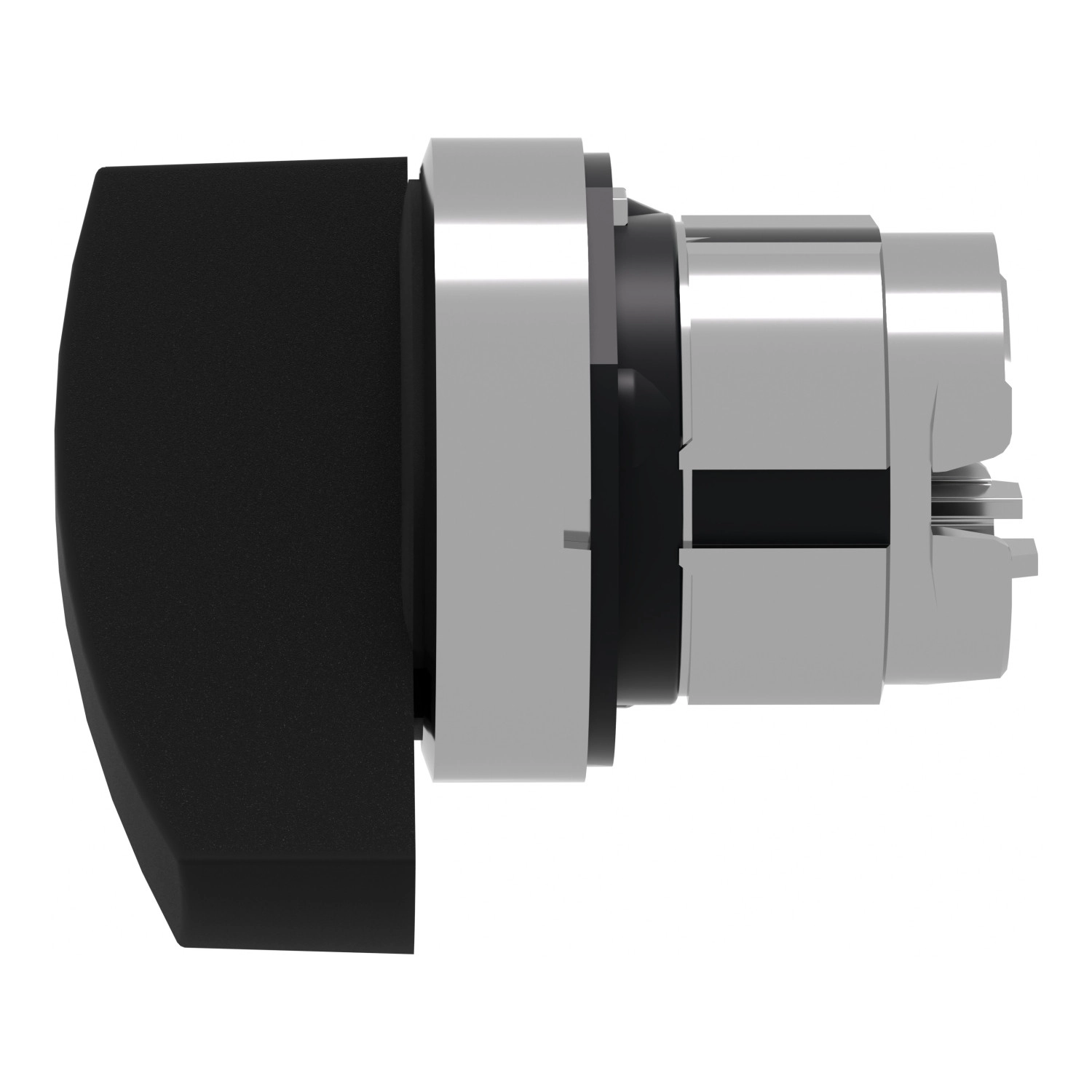

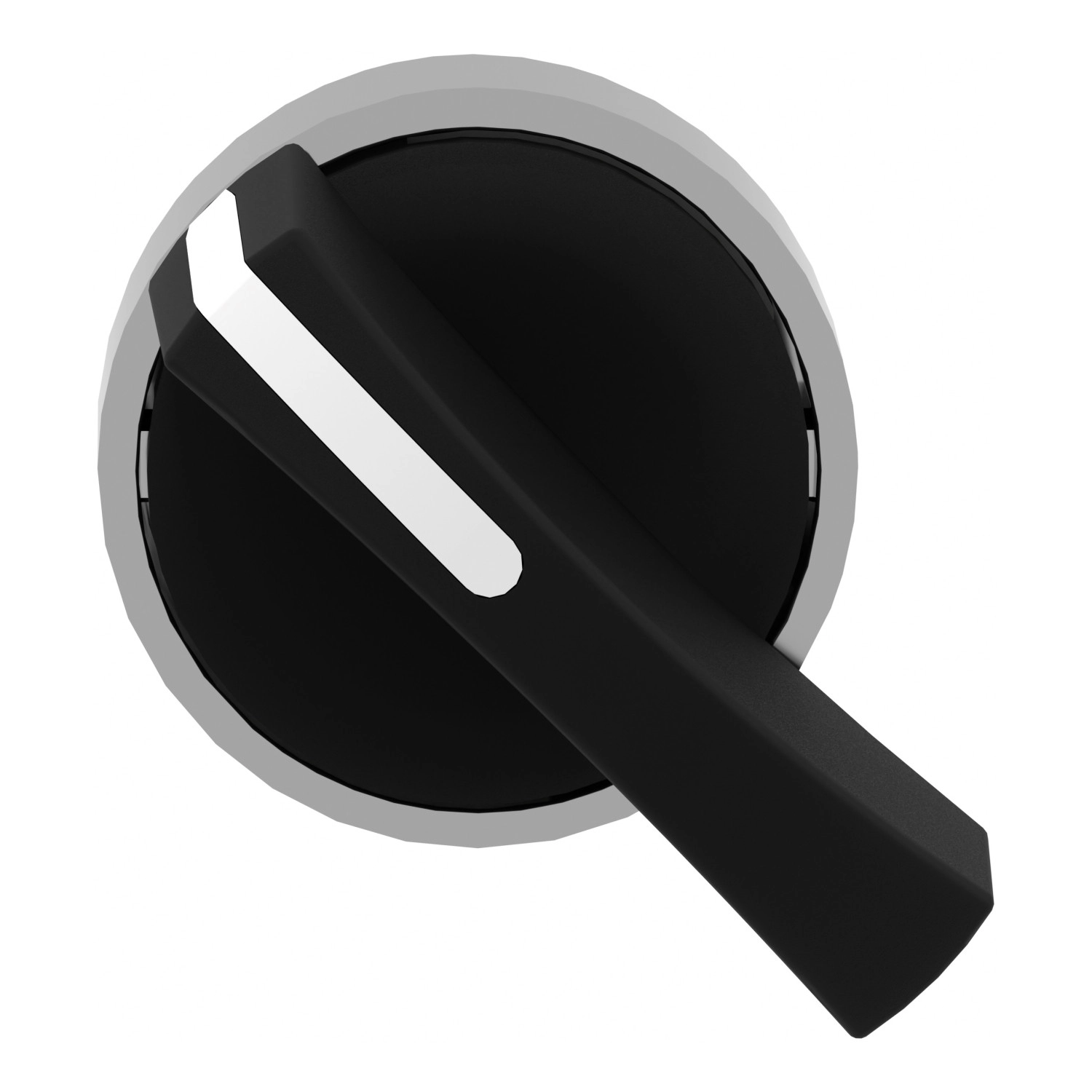

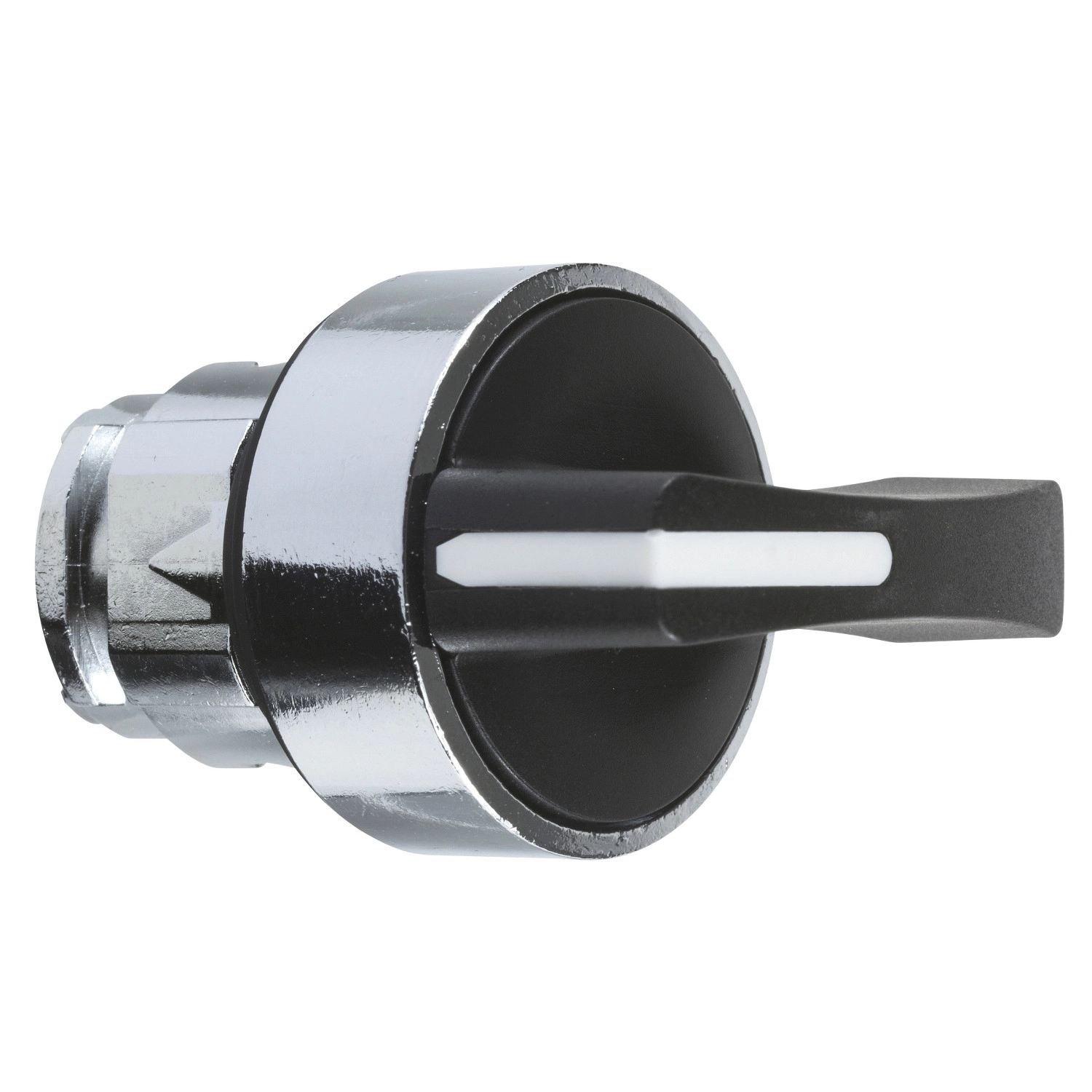

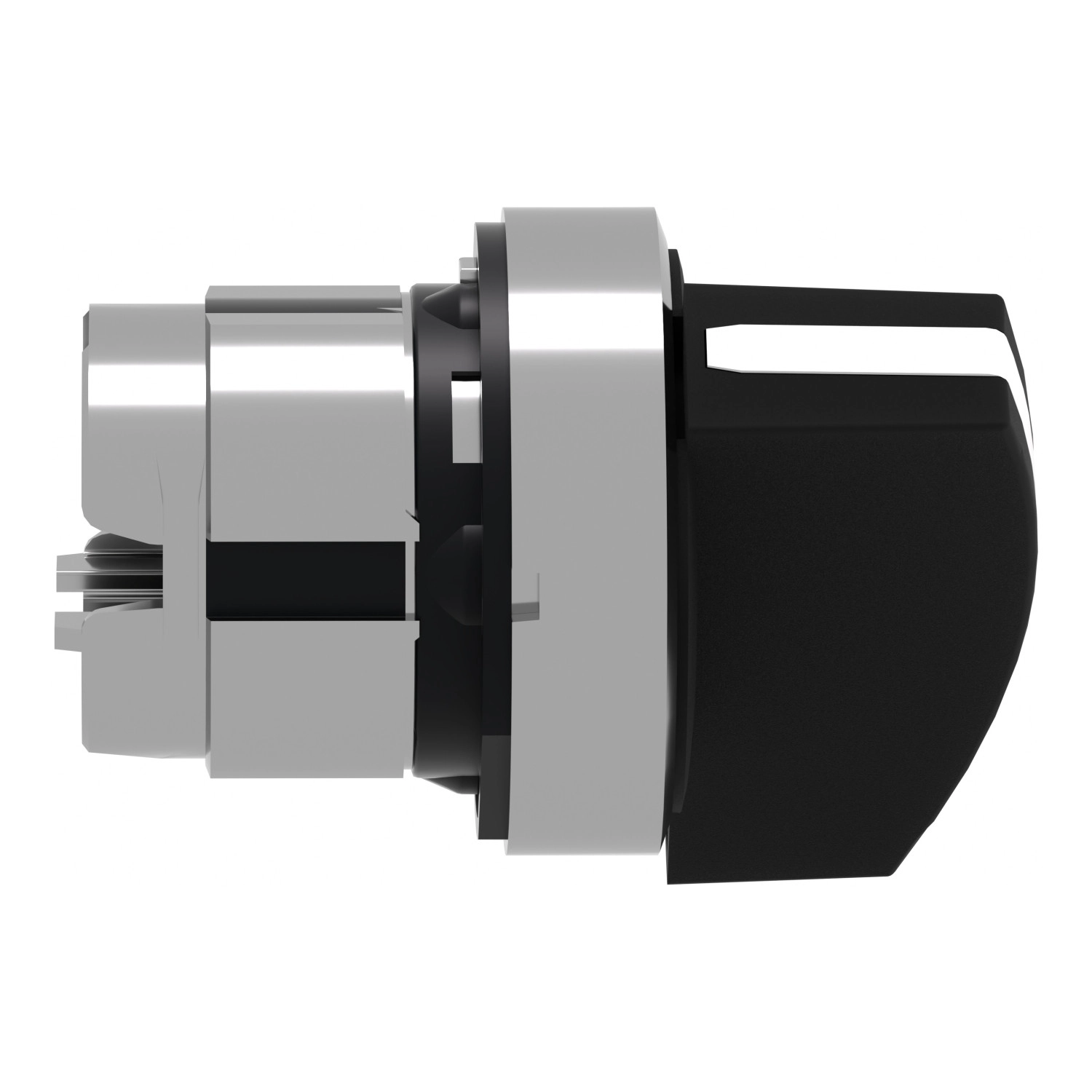

A Schneider Electric Harmony XB4 sorozatból származó ZB4BJ4 választókapcsoló fej egy kiváló minőségű ipari vezérlőeszköz, amely megbízható működést biztosít a legigényesebb környezetekben is. Ez a krómozott fémből készült, fekete, hosszú fogantyús kapcsolófej tökéletesen illeszkedik a 22 mm-es szerelőnyílásokhoz, így széles körben alkalmazható különböző ipari automatizálási rendszerekben és vezérlőpaneleken.
A ZB4BJ4 választókapcsoló fej két pozícióval rendelkezik, és rugós visszatérítéssel működik jobbról balra. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol biztonsági szempontból fontos, hogy a kapcsoló automatikusan visszatérjen alaphelyzetbe, amikor a kezelő elengedi. A fekete, hosszú fogantyú ergonomikus kialakítása könnyű kezelhetőséget biztosít még kesztyűben is, miközben a nem padlózható kialakítás megakadályozza a kapcsoló rögzítését nemkívánatos helyzetben. A standard kialakítású, kerek jelzőfejjel ellátott eszköz tökéletesen illeszkedik a Harmony XB4 termékcsalád többi eleméhez.
A kapcsolófej műszaki paraméterei kimagaslóak: 1 millió kapcsolási ciklust biztosító mechanikai élettartama hosszú távú, megbízható működést garantál. A készülék IP67, IP69 és IP69K védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolással is büszkélkedhet, így por- és vízálló, valamint magas nyomású mosással szemben is ellenálló. A termék kiválóan teljesít szélsőséges körülmények között is, -40°C és +70°C közötti működési hőmérséklet-tartománnyal rendelkezik. Az IK06 ütésállósági fokozat biztosítja a mechanikai védelmet a külső behatásokkal szemben.
A ZB4BJ4 különböző elektromos konfigurációkkal használható (C3, C4, C5, C6, C7, C8, C11, C15 kódoknak megfelelően), így rugalmasan alkalmazható különböző kapcsolási igényekhez. A fej mögé szerelhető érintkezőblokkok száma és elrendezése változtatható, maximum 6 kontaktus használható fel (az érintkezőblokkokat külön kell megvásárolni). A kapcsolóhoz tartozó műszaki adatok között szerepel a CAD méretekre vonatkozó információ is: a termék szélessége 29 mm, magassága 38 mm, mélysége pedig 44 mm, ami kompakt kialakítást biztosít a vezérlőpanelek tervezése során.
A Schneider Electric ZB4BJ4 választókapcsoló fej megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 előírásainak. A termék rendelkezik CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is, ami biztosítja a globális megfelelőséget különböző ipari alkalmazások számára. A vibráció- és ütésállósági teszteken is kiválóan teljesít: 5 gn rezgésállóság (f=2...500 Hz) az IEC 60068-2-6 szerint, valamint 30 gn és 50 gn ütésállóság az IEC 60068-2-27 szabvány szerint. Ezek a tulajdonságok teszik a ZB4BJ4 választókapcsoló fejet ideális választássá ipari automatizálási, gépvezérlési és egyéb megbízhatóságot igénylő alkalmazásokhoz.
Schneider Electric Harmony XB4 - ZB4BJ4 -fém választókapcsoló fej, Ø22, hosszú fogantyú, 2 állású, jobbról visszatérő műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejegység típusa: Standard
Jelzőegység fejének formája: Kerek
Működtető típusa: Jobbról balra rugós visszatérítés
Működtető profilja: Fekete hosszú fogantyú
Működtető további információ: Nem padlózható
Működtető pozíció információ: 2 pozíció, 90°
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 44 mm
Nagy nyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetételi kód: C3 max. 6 érintkezőhöz előlapi szereléssel
C4 max. 6 érintkezőhöz szimpla és dupla blokkok használatával előlapi szereléssel
C5 max. 5 érintkezőhöz szimpla blokkok használatával előlapi szereléssel
C6 max. 5 érintkezőhöz szimpla és dupla blokkok használatával előlapi szereléssel
C7 max. 4 érintkezőhöz szimpla blokkok használatával előlapi szereléssel
C8 max. 4 érintkezőhöz szimpla és dupla blokkok használatával előlapi szereléssel
C11 max. 3 érintkezőhöz szimpla blokkok használatával előlapi szereléssel
C15 max. 1 érintkezőhöz szimpla blokkok használatával előlapi szereléssel
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok: IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listed
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás az IEC 60068-2-27 szerint
