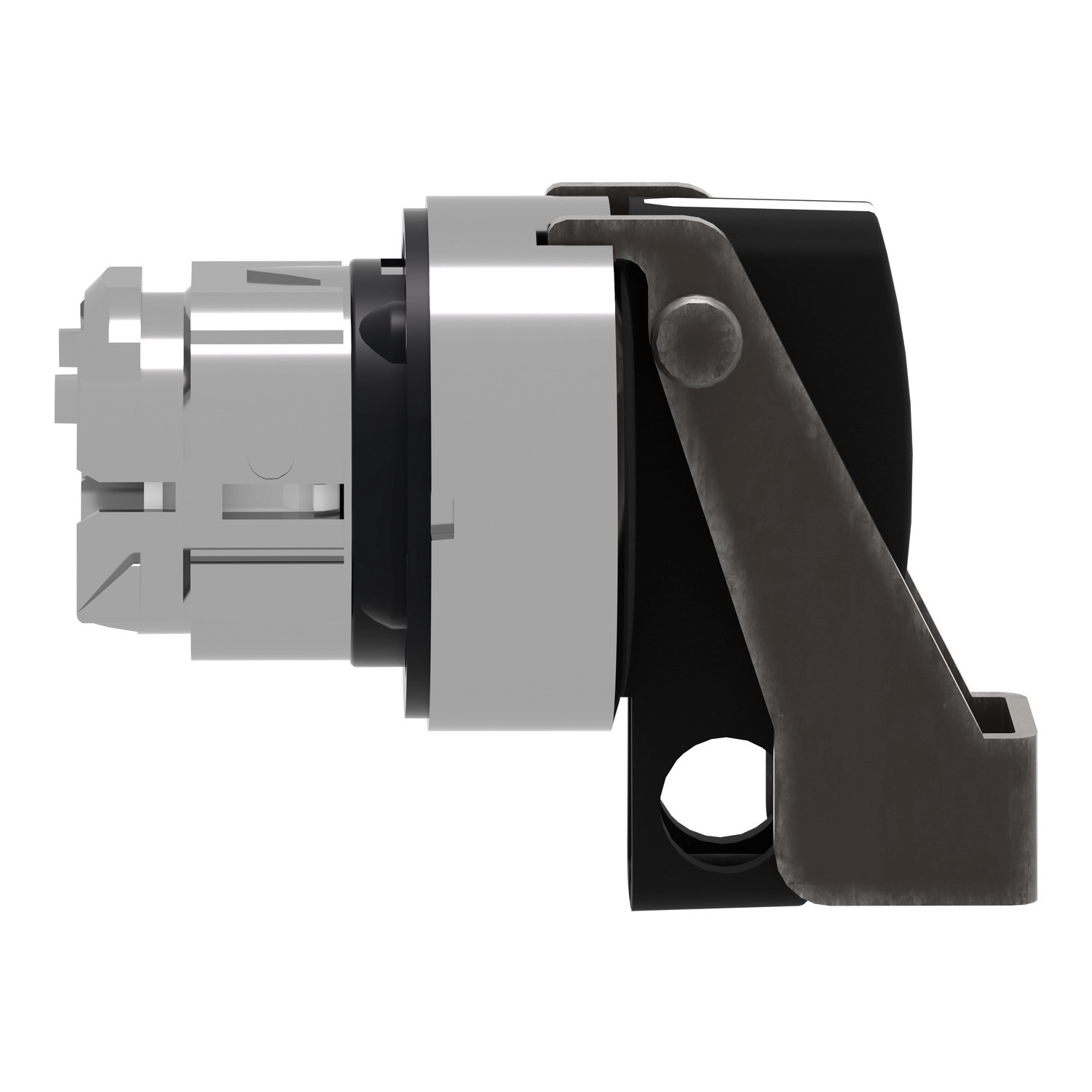

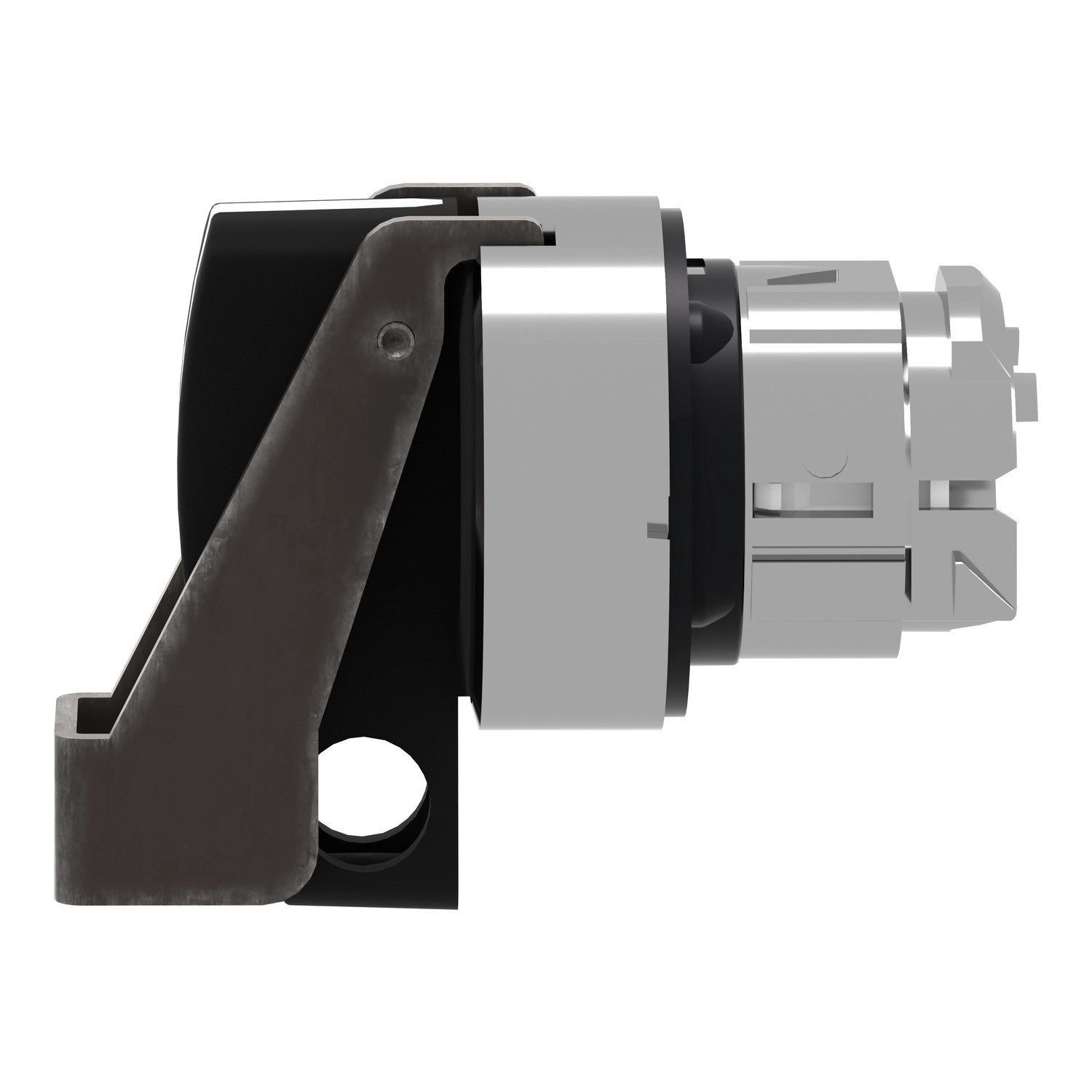

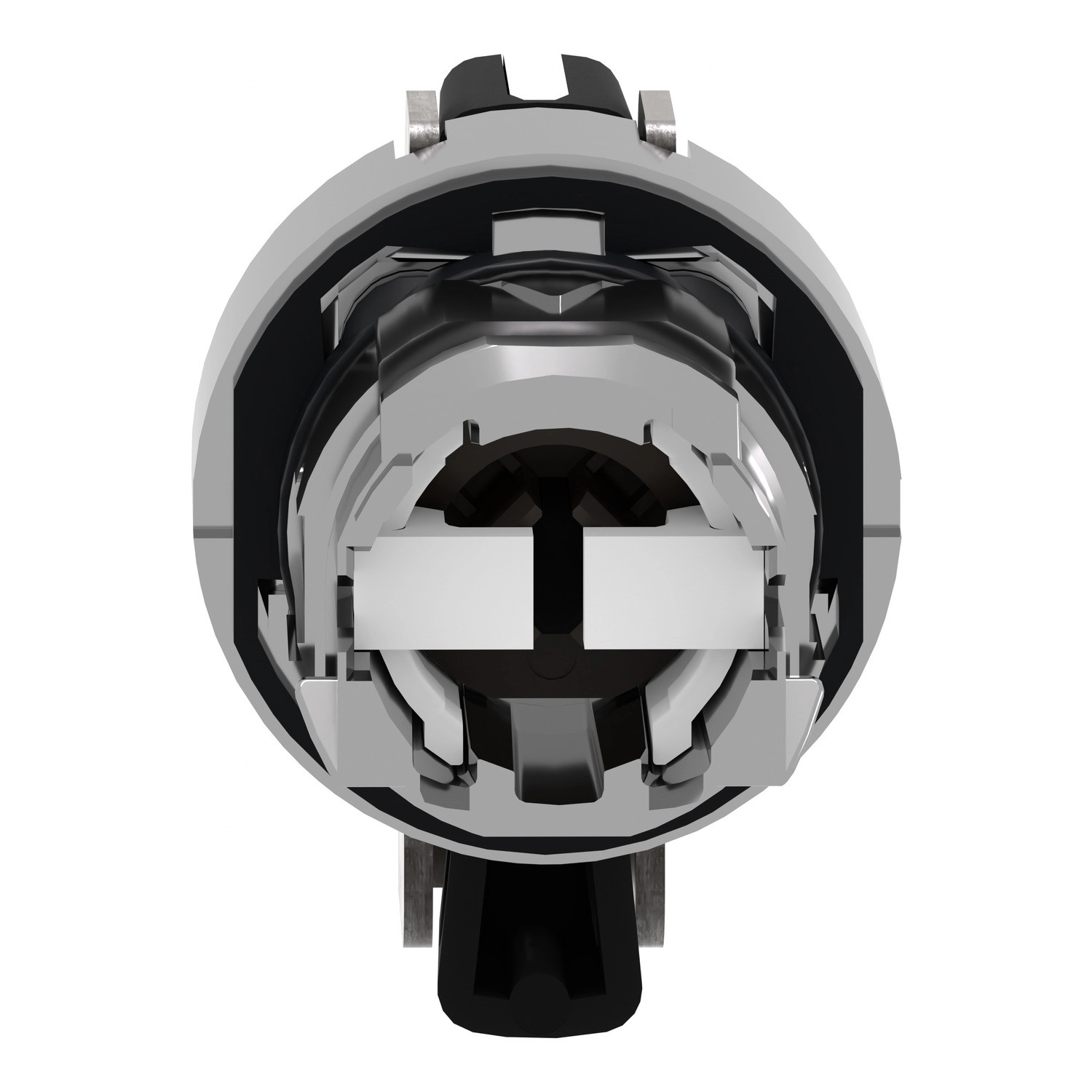

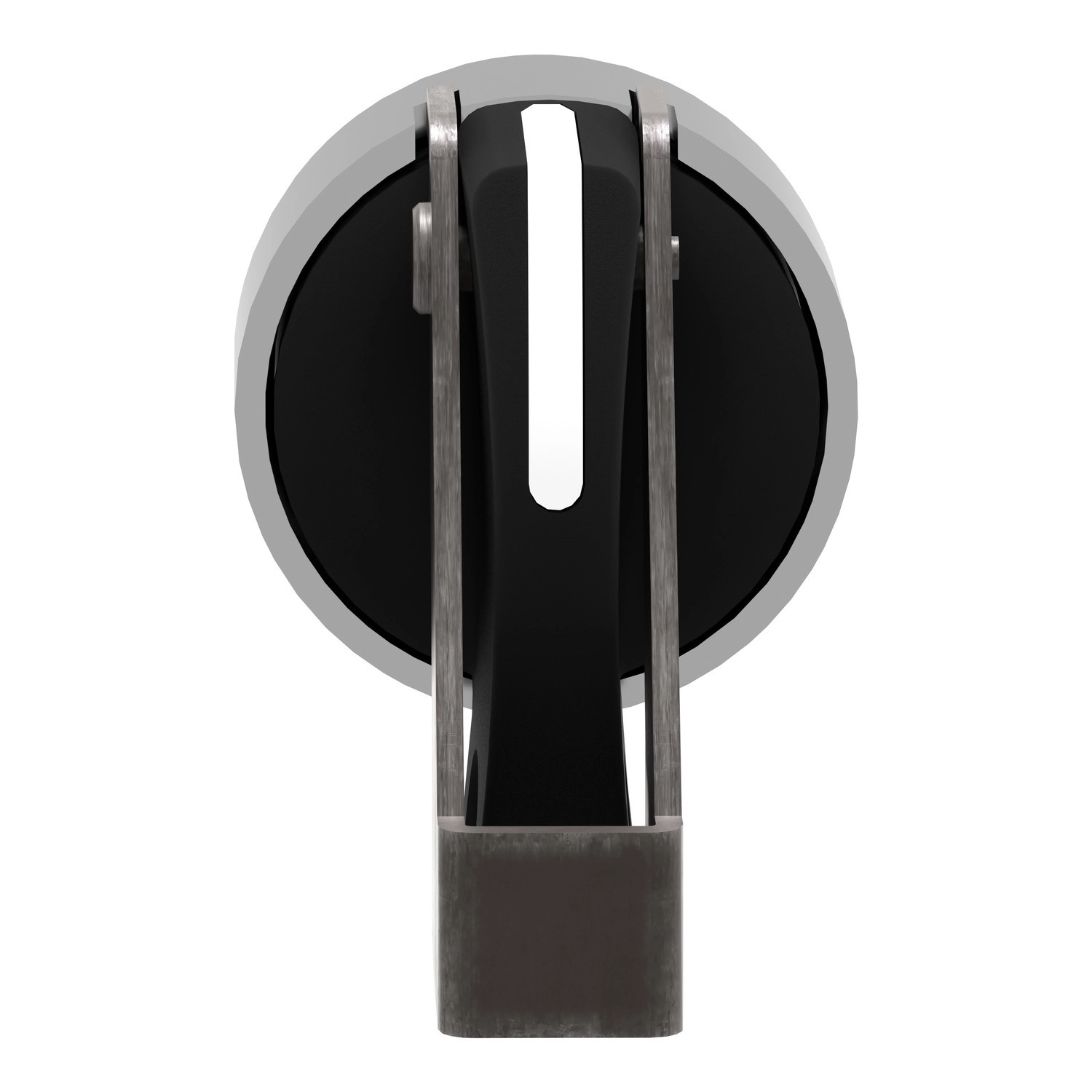

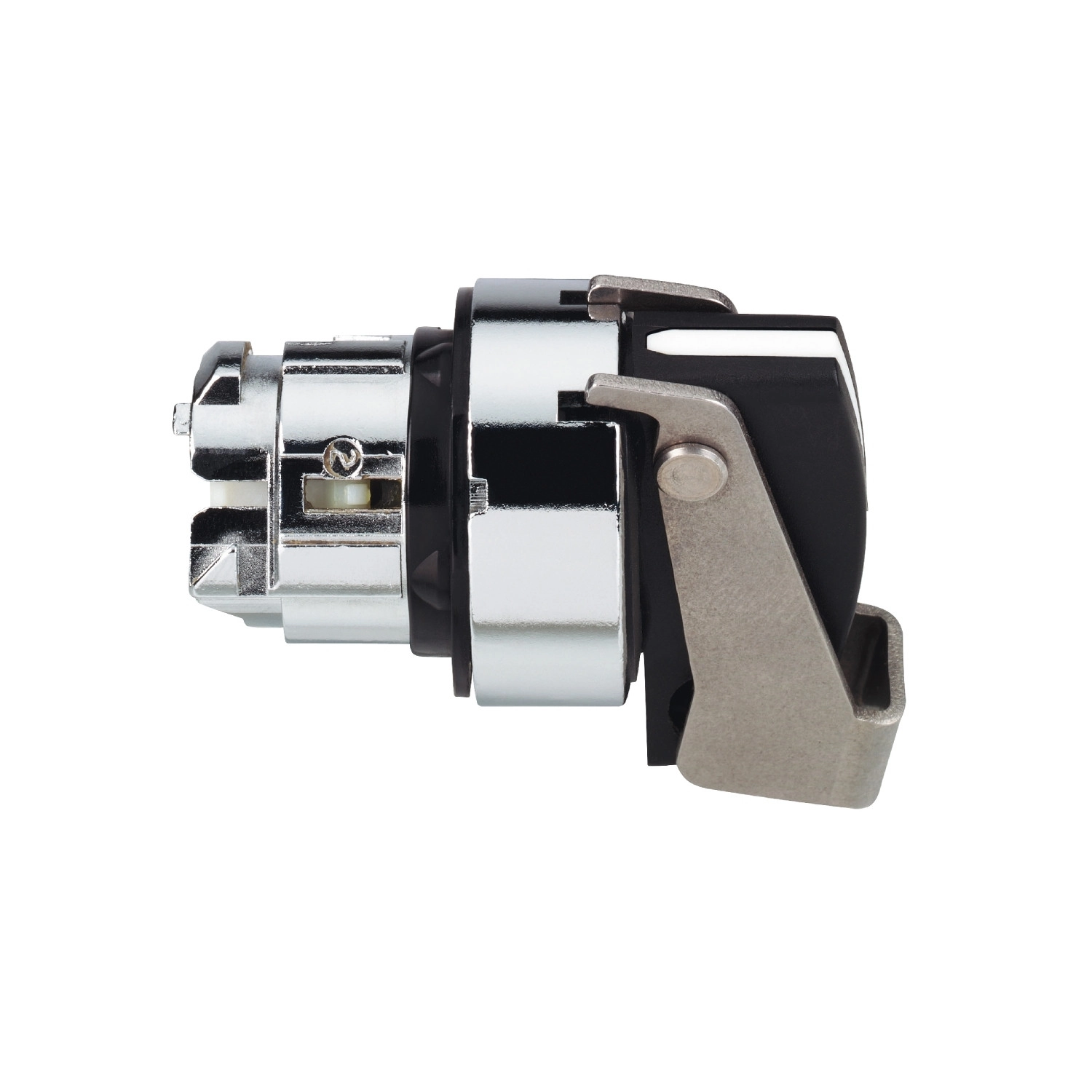

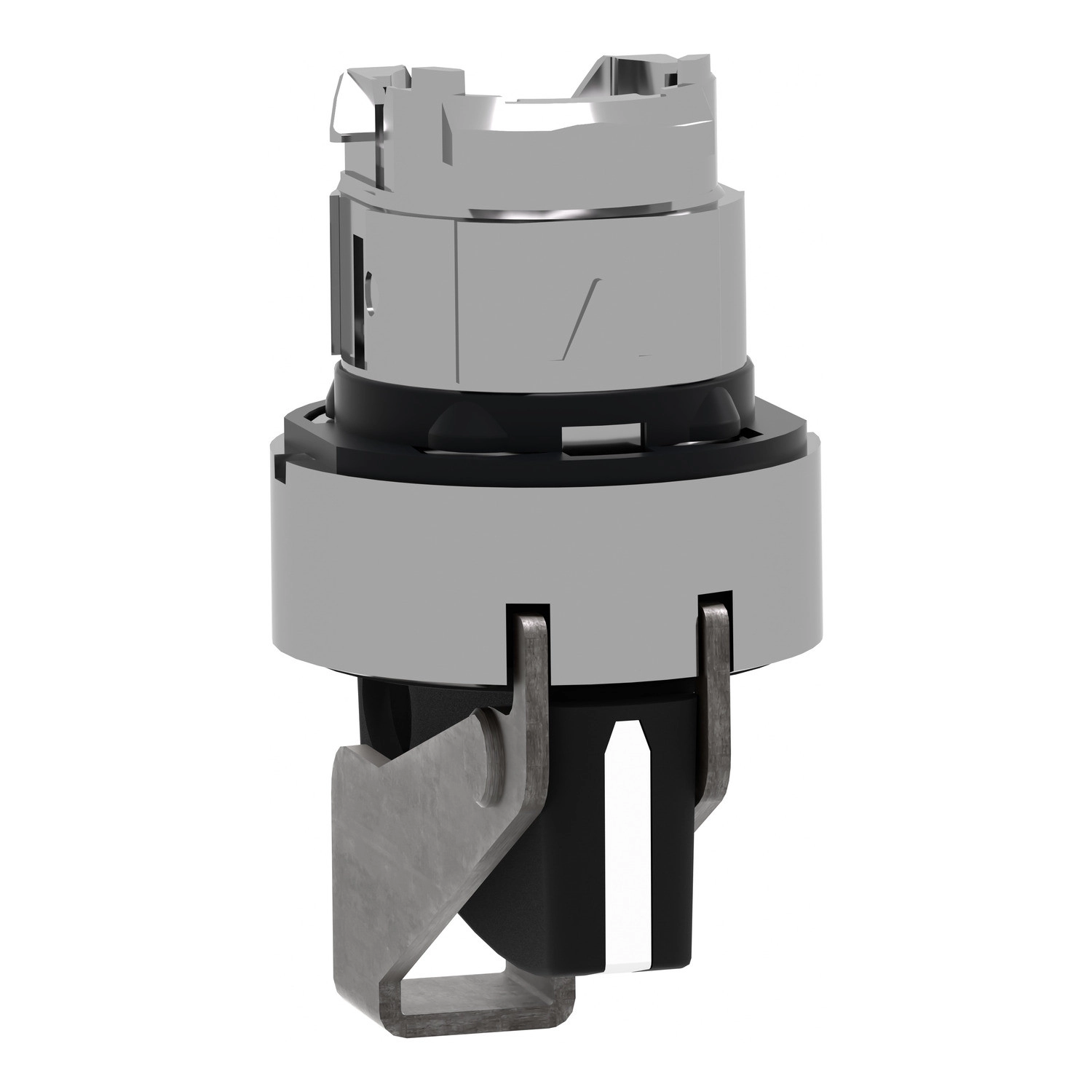

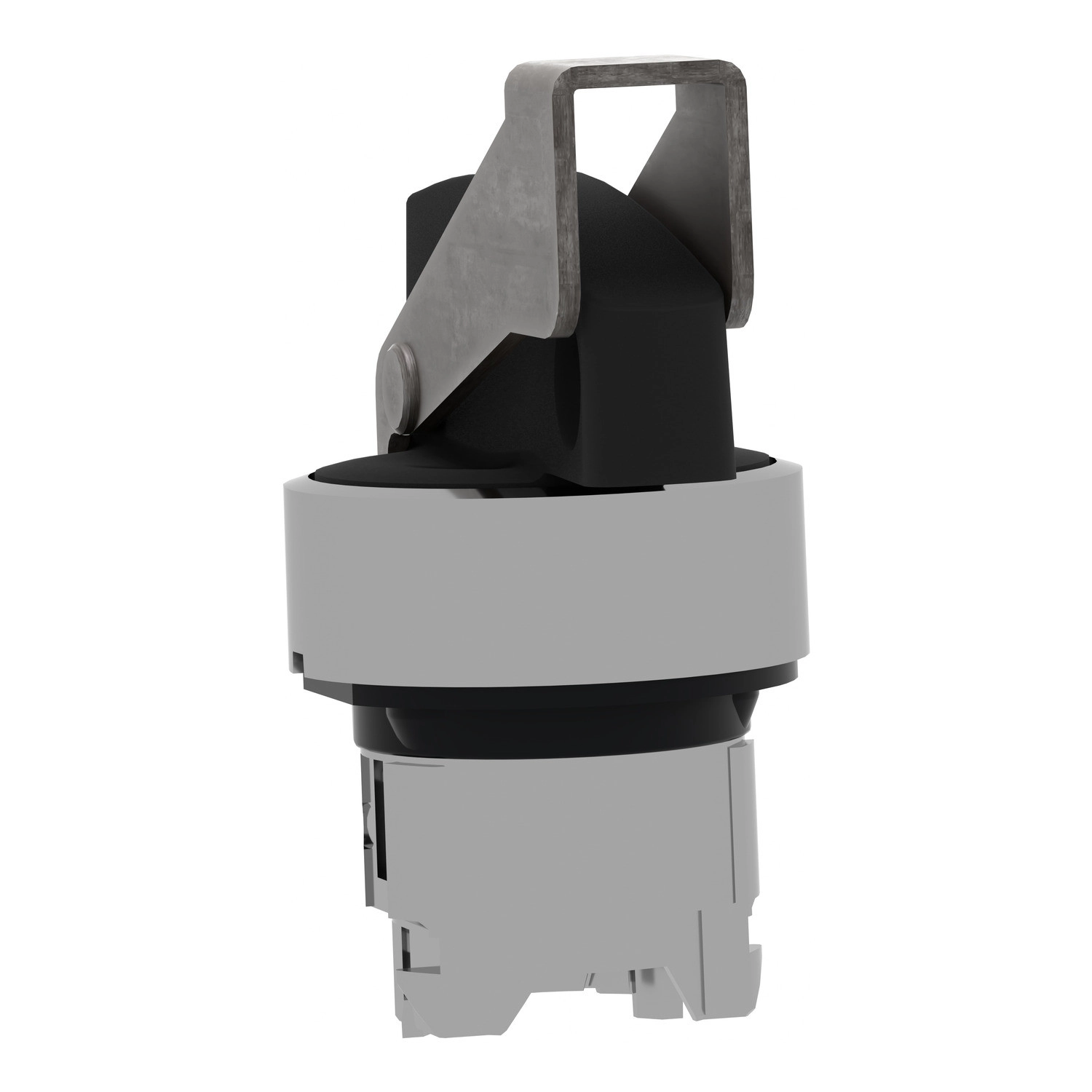

A Schneider Electric Harmony XB4 termékcsalád ZB4BJ397 választókapcsoló feje egy rendkívül megbízható ipari vezérlőelem, amely tökéletesen alkalmazható különböző automatizálási rendszerekben. Ez a fekete színű, 22 mm átmérőjű, 3 pozíciós választókapcsoló fej kiemelkedő minőséget képvisel a Harmony XB4 széria részeként, amely világszerte ismert a tartósságáról és megbízhatóságáról.
A ZB4BJ397 típusú választókapcsoló fej legfőbb tulajdonsága a fekete, hosszú fogantyús kialakítás, amely biztosítja a kényelmes kezelést ipari környezetben is. A 3 pozíciós, +/- 45°-os elforgatási lehetőségnek köszönhetően rugalmasan alkalmazható különböző vezérlési feladatokhoz. A termék egyik különleges előnye, hogy padlockable (lakatolható) funkcióval rendelkezik, így a kapcsoló bármelyik állásban - bal oldalon, középen vagy jobb oldalon - rögzíthető, ezáltal megakadályozható a jogosulatlan vagy véletlen átállítás. Ez különösen fontos biztonsági szempontból, illetve karbantartási műveletek során.
A Harmony XB4BJ397 kapcsolófej kiemelkedő műszaki paraméterekkel rendelkezik. Az alkatrész krómozott fém előlappal készül, ami tartósságot és esztétikus megjelenést biztosít. A standard kialakítású, kerek fejforma és a fekete hosszú fogantyú ergonomikus használatot tesz lehetővé. A választókapcsoló fej CAD méretei: 29 mm szélesség, 38 mm magasság és 50 mm mélység. Maximális szárhossz 6,35 mm / 0,25 hüvelyk. A ZB4BJ397 egy alapelem, amelyhez különféle elektromos kontaktusblokkok csatlakoztathatók különböző konfigurációkban. Az elektromos összeállítási kód meghatározza a lehetséges kapcsolási elrendezéseket, amely lehet C3, C4, C5, C6, C7, C8, C11 a csatlakoztatott kontaktusok számától és típusától függően. A termék 1000000 ciklus mechanikai élettartammal rendelkezik, ami hosszú távú megbízható működést garantál ipari környezetben is.
A ZB4BJ397 kapcsolófej kiemelkedő védelmi osztályokkal rendelkezik, amelyek biztosítják a megbízható működést még a legzordabb környezetben is. Az IP67, IP69 és IP69K védettség kiváló por- és vízvédelmet biztosít, a kapcsoló ellenáll akár a nagynyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból). Az IK06 besorolás megfelelő ütésállóságot biztosít. A széles üzemi hőmérséklet-tartomány (-40...70 °C) lehetővé teszi a termék használatát szélsőséges környezetben is. A NEMA 13 és NEMA 4X védettségi osztályok további garanciát jelentenek az olaj, por, víz és korrózió elleni védelem tekintetében. A kapcsoló megfelel a releváns nemzetközi szabványoknak, beleértve az IEC 60947 sorozatot, valamint UL, CSA, BV, DNV és LROS tanúsítványokkal rendelkezik. A vibráció- és ütésállóság (5 gn vibráció, 30 gn és 50 gn ütésállóság) szintén kiemelkedő, ami biztosítja a megbízható működést még rezgő környezetben is, például gépek, berendezések közelében.
Schneider Electric Harmony XB4 - ZB4BJ397 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek, standard kialakítás
Működtetés típusa: Stay put (pozíciótartó)
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Pozíciók száma: 3 pozíció +/- 45°
Rögzítési pozíció: Bal oldalon, középen vagy jobb oldalon
Műszaki paraméterek
CAD szélesség: 29 mm
CAD magasság: 38 mm
CAD mélység: 50 mm
Szár maximális mérete: 6,35 mm / 0,25 hüvelyk
Mechanikai élettartam: 1000000 ciklus
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos konfigurációk
Elektromos összeállítási kód:
C3: <6 érintkező egyszerű blokkok használatával elülső szerelésben
C4: <6 érintkező egyszerű és dupla blokkok használatával elülső szerelésben
C5: <5 érintkező egyszerű blokkok használatával elülső szerelésben
C6: <5 érintkező egyszerű és dupla blokkok használatával elülső szerelésben
C7: <4 érintkező egyszerű blokkok használatával elülső szerelésben
C8: <4 érintkező egyszerű és dupla blokkok használatával elülső szerelésben
C11: <3 érintkező egyszerű blokkok használatával elülső szerelésben
Környezeti jellemzők
Védettségi szint: IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK06 az IEC 50102 szerint
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
Üzemi hőmérséklet-tartomány: -40...70 °C
Tárolási hőmérséklet-tartomány: -40...70 °C
Védőkezelés: TH
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, UL 508, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: BV, CSA, DNV, LROS (Lloyds register of shipping), UL listed
Vibrációállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulás az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás az IEC 60068-2-27 szerint
