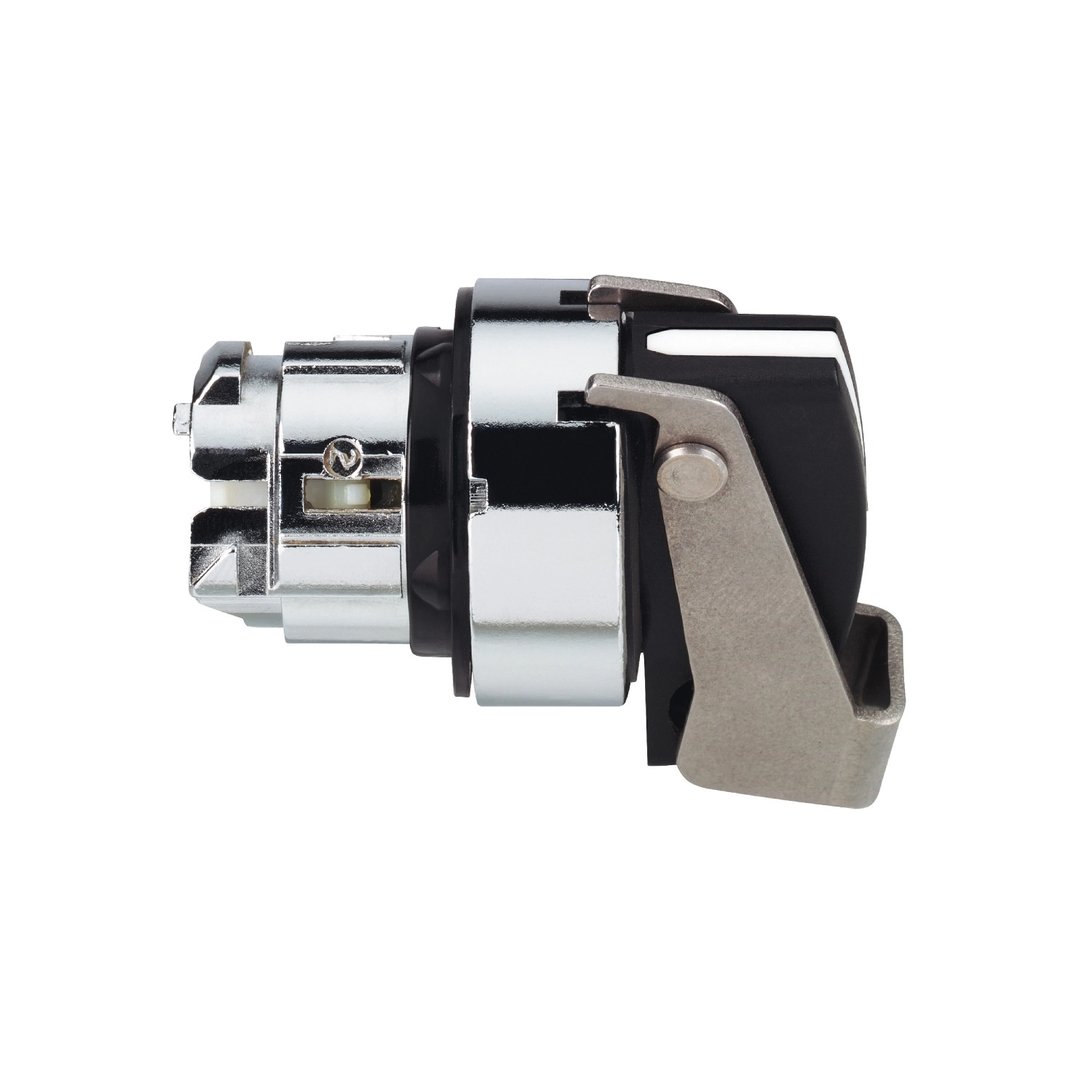

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BJ393 választókapcsoló fej egy prémium minőségű ipari vezérlőelem, amely megbízható működést biztosít különböző kapcsolási alkalmazásokban. Ez a fekete színű, 22 mm átmérőjű választókapcsoló fej a Harmony XB4 sorozat része, amely világszerte elismert magas műszaki színvonaláról és hosszú élettartamáról.
A ZB4BJ393 egy 3 pozíciós stay put (állásos) választókapcsoló, amely ±45°-os elfordulási tartománnyal rendelkezik. A kapcsoló fekete, hosszú fogantyúval van ellátva, amely ergonomikus használatot biztosít ipari környezetben is. Különlegessége, hogy középső helyzetben lakatolható, ami biztonsági funkciókat tesz lehetővé számos ipari alkalmazásban. A lakatolhatóság különösen hasznos olyan környezetekben, ahol bizonyos kapcsolási állapotok jogosulatlan módosítását meg kell akadályozni, például karbantartási folyamatok során vagy kritikus rendszerek esetében.
Műszaki szempontból a ZB4BJ393 kapcsolófej krómozott fém előlappal rendelkezik, ami kiváló védelmet biztosít a korróziós hatásokkal szemben. A termék rendkívül robusztus kialakítású, amit a védelmi besorolások is igazolnak: IP67, IP69 és IP69K védettséggel rendelkezik, tehát teljes mértékben por- és vízbiztos, valamint ellenáll a nagynyomású, magas hőmérsékletű vízsugárnak is. Megfelel a NEMA 13 és NEMA 4X szabványoknak, valamint IK06 besorolással rendelkezik a mechanikai behatásokkal szemben. Ezek a tulajdonságok ideálissá teszik a ZB4BJ393 kapcsolót olyan környezetekben való használatra, ahol magas páratartalom, por, vagy akár közvetlen vízsugár is előfordulhat.
A ZB4BJ393 választókapcsoló CAD méretei: 29 mm szélesség, 38 mm magasság és 50 mm mélység. A kapcsoló egység mechanikai élettartama legalább 1 millió kapcsolási ciklus, ami hosszú távú, megbízható üzemeltetést garantál. A termék ellenáll akár 7000000 Pa nyomásnak 55 °C-on, 0,1 m távolságból, így még a legzordabb ipari környezetben is alkalmazható. A széles működési hőmérséklet-tartomány (-40...70 °C) tovább növeli a felhasználási területek körét, legyen szó akár extrém hideg vagy meleg környezetről.
A ZB4BJ393 választókapcsoló fej különböző elektromos összeállításokkal használható, amelyeket a terméken szereplő kódok jelölnek (C3, C4, C5, C6, C7, C8, C11). Ezek a kódok azt mutatják, hogy a kapcsoló hány érintkezővel szerelhető fel, és milyen blokkok használhatók az előlapi szereléshez. A kapcsolási szekvencia a három pozíciónak megfelelően precízen definiált, ahogy azt a termék adatlapja részletesen bemutatja.
Schneider Electric Harmony XB4 - ZB4BJ393 -fém választókapcsoló fej, Ø22, hosszú fogantyú, 3 állású, középső helyzetben lakatolható műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejfajta: Standard
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: maradó
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Működtető helyzet információ: 3 pozíció +/- 45°
Locking position: Középen
Kiegészítő műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 50 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-nál, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód
C3: <6 érintkező egyes blokkok használatával előlapi szerelésben
C4: <6 érintkező egyes és dupla blokkok használatával előlapi szerelésben
C5: <5 érintkező egyes blokkok használatával előlapi szerelésben
C6: <5 érintkező egyes és dupla blokkok használatával előlapi szerelésben
C7: <4 érintkező egyes blokkok használatával előlapi szerelésben
C8: <4 érintkező egyes és dupla blokkok használatával előlapi szerelésben
C11: <3 érintkező egyes blokkok használatával előlapi szerelésben
Környezeti feltételek
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet működéshez: -40…70 °C
Túlfeszültség kategória: I. osztály IEC 60536 szerint
IP védettségi fokozat: IP67 IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-5, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulás IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulás IEC 60068-2-27 szerint
Fizikai méretek
Szár max.: 6,35 mm / 0,25 in.
