A Schneider Electric Harmony XB4 sorozatba tartozó ZB4BJ3 egy kiváló minőségű, ipari felhasználásra tervezett választókapcsoló fej, amely megbízható és tartós megoldást kínál vezérlő rendszerek kapcsolási feladataira. Ez a prémium minőségű komponens a Schneider Electric széles körben elismert szakértelmét és minőségét képviseli az ipari automatizálás területén.

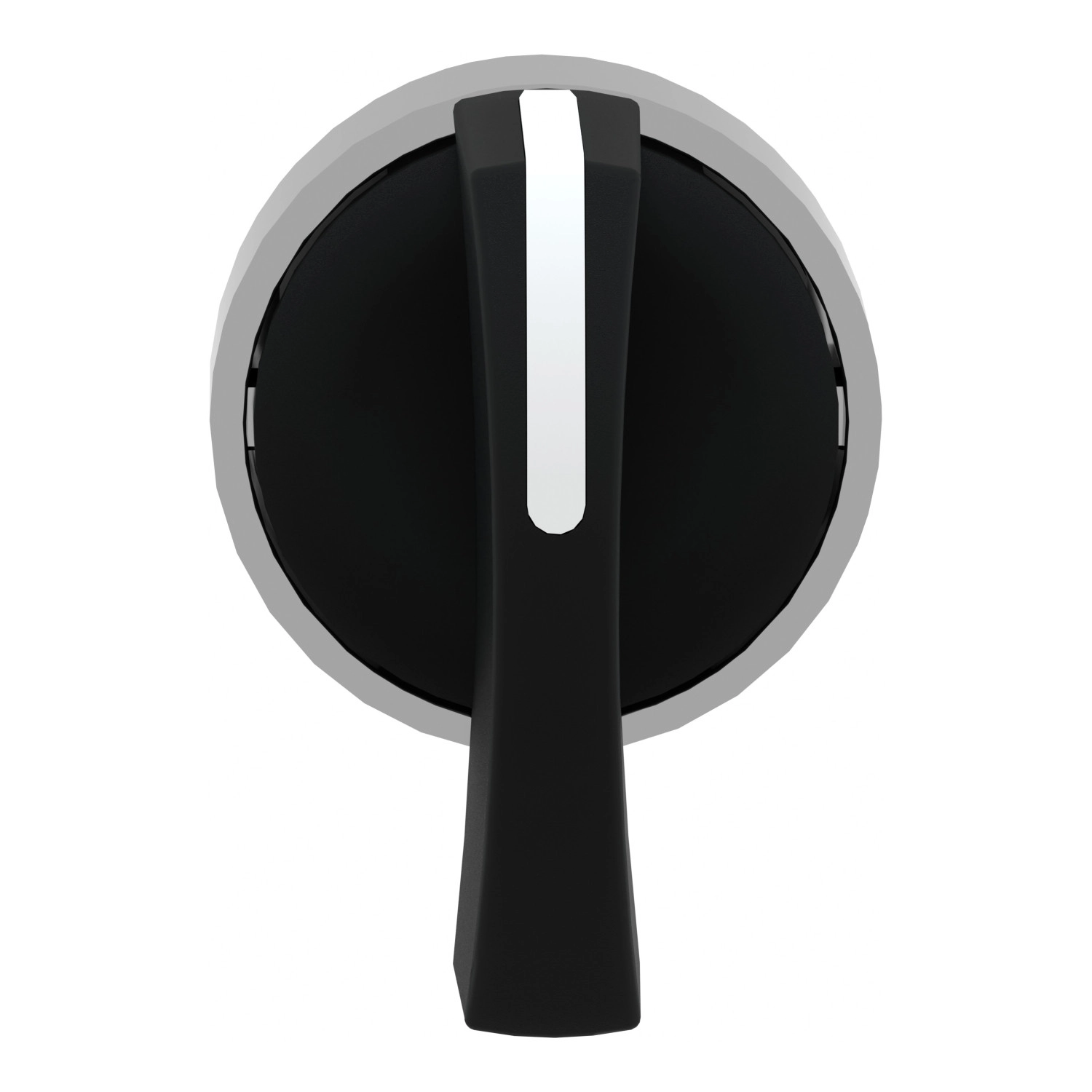

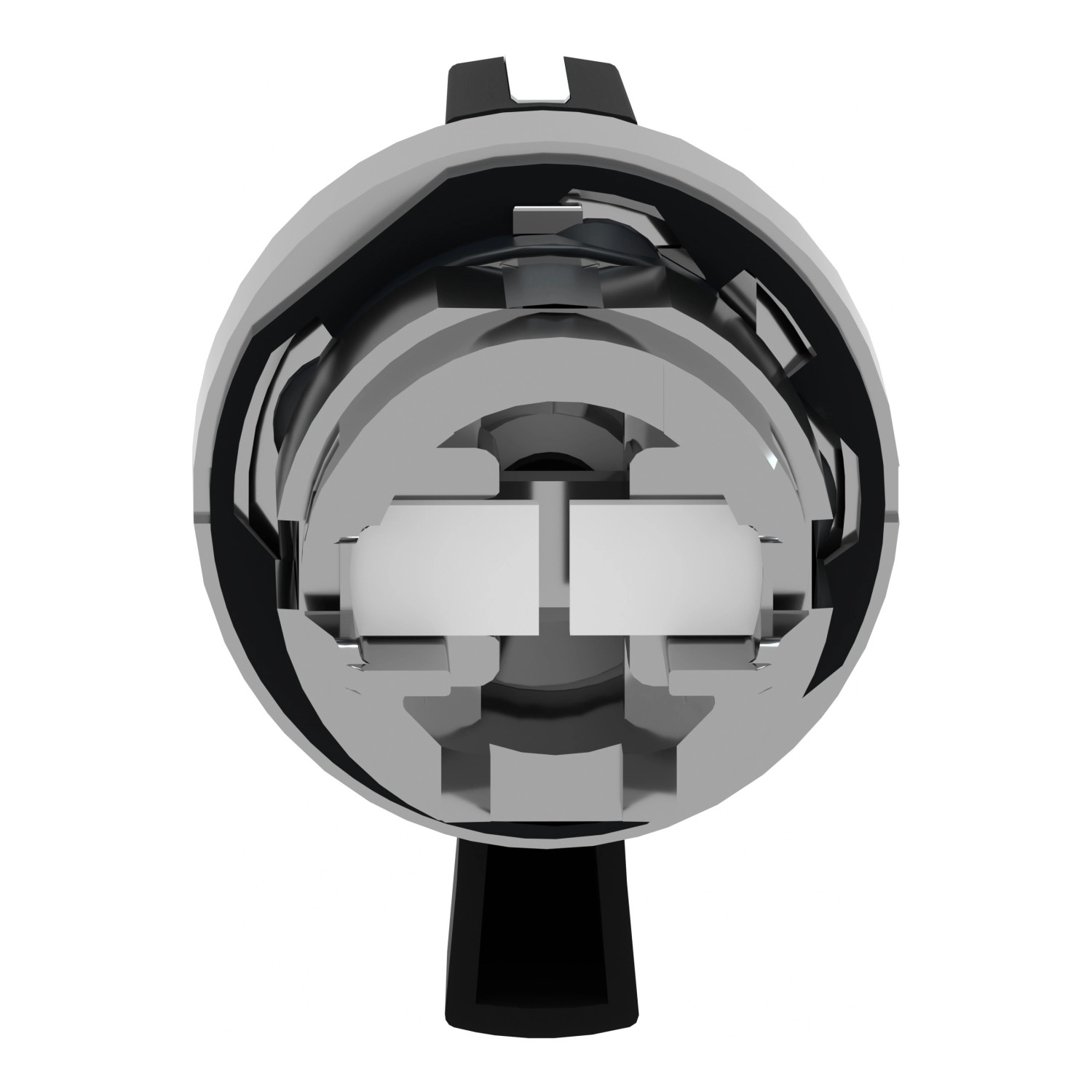

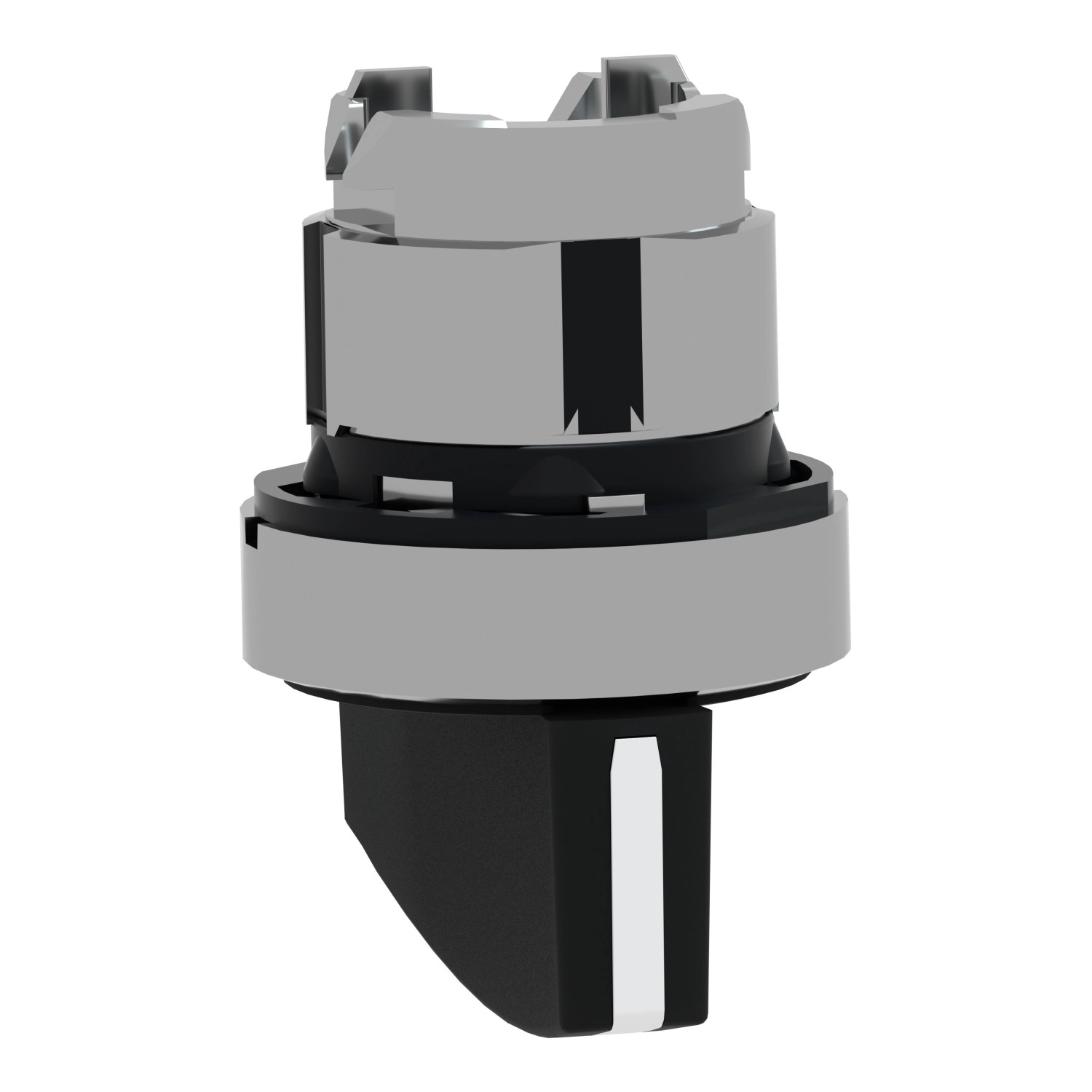

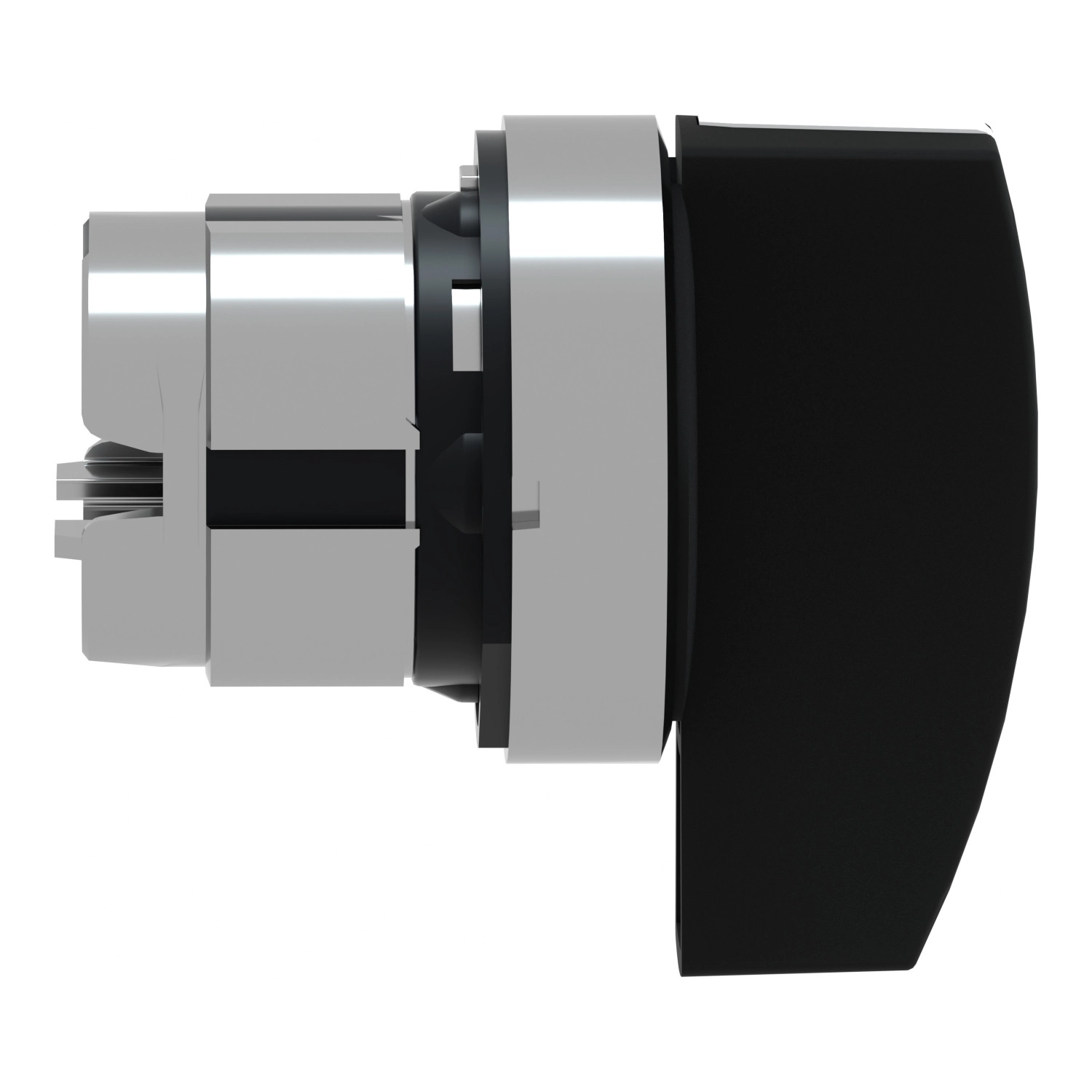

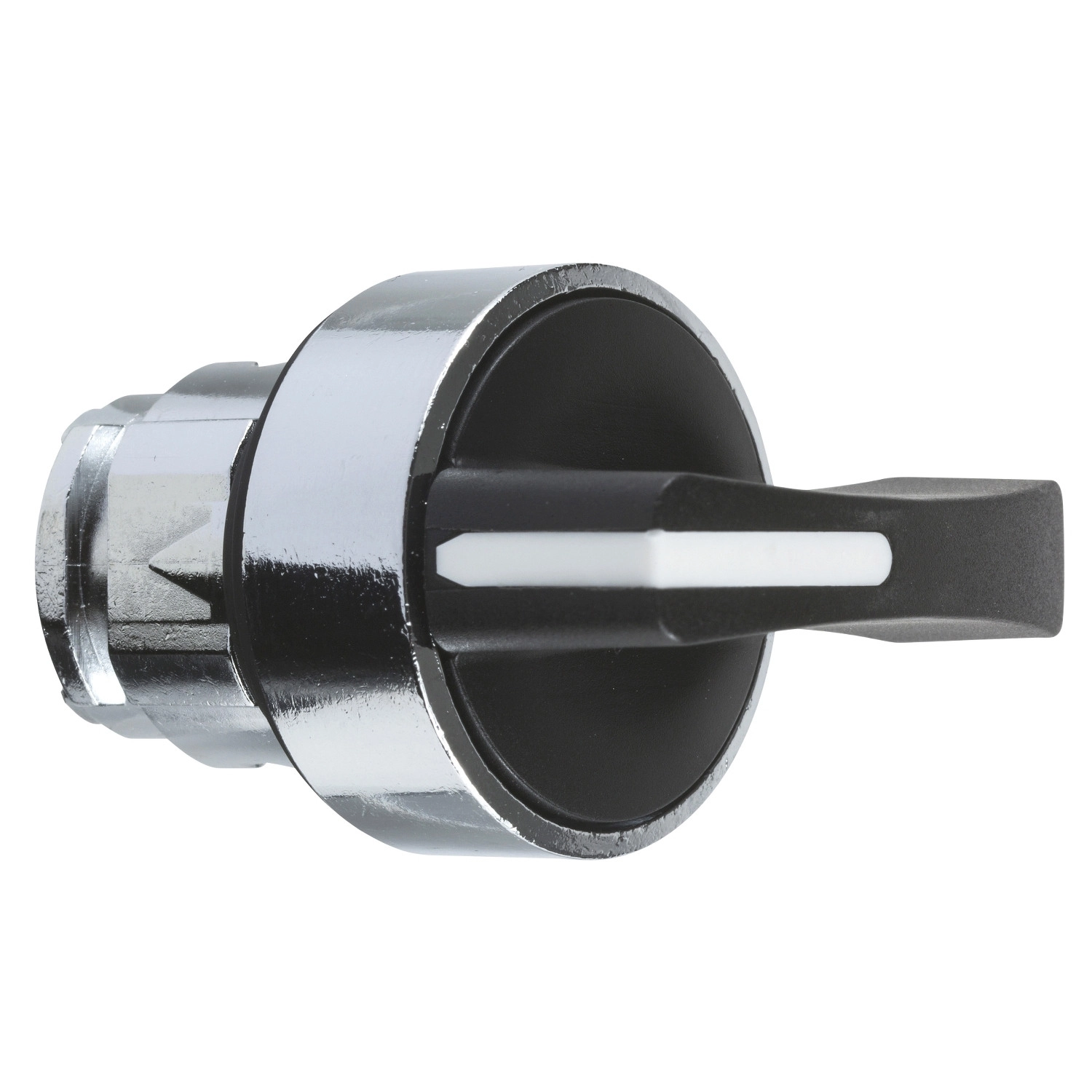

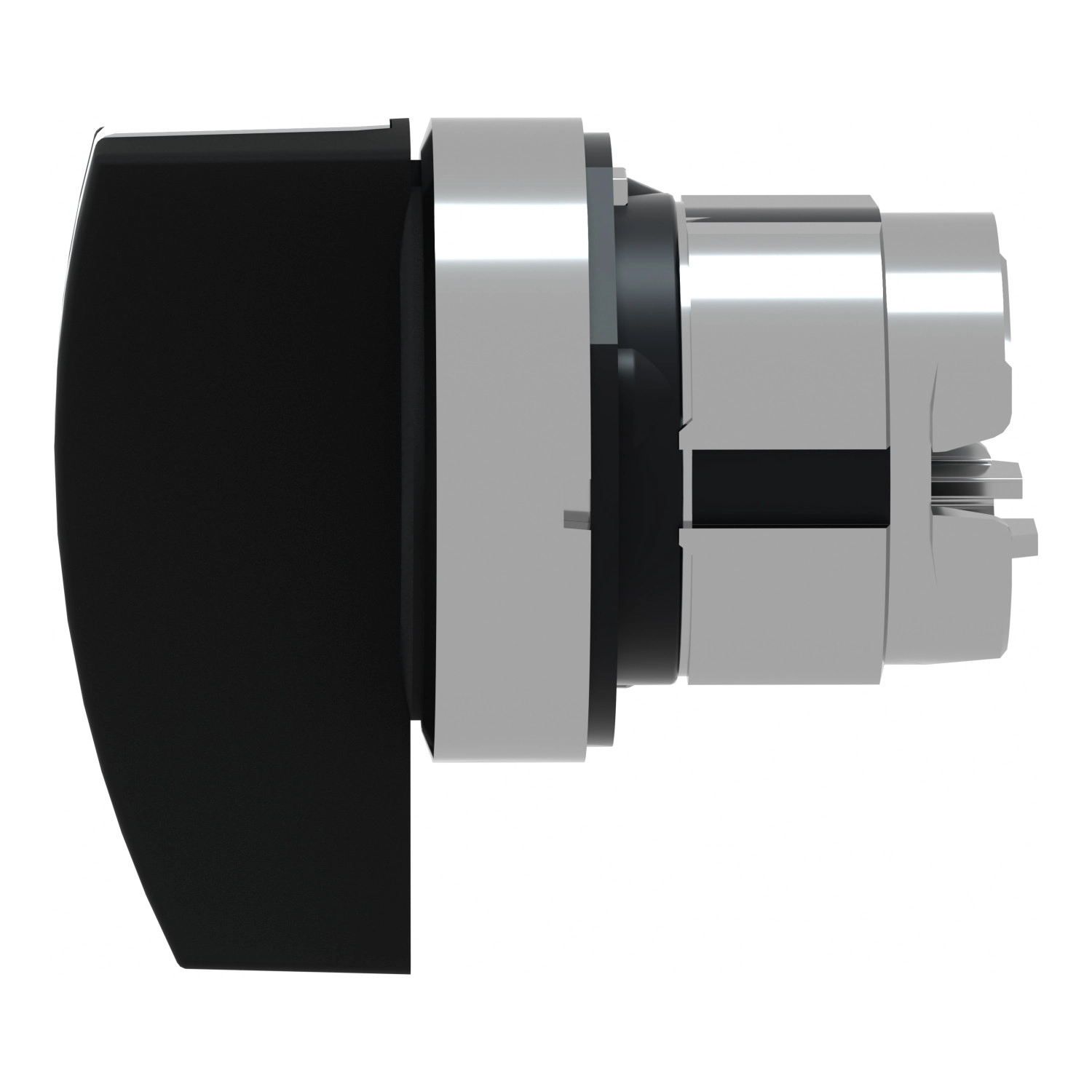

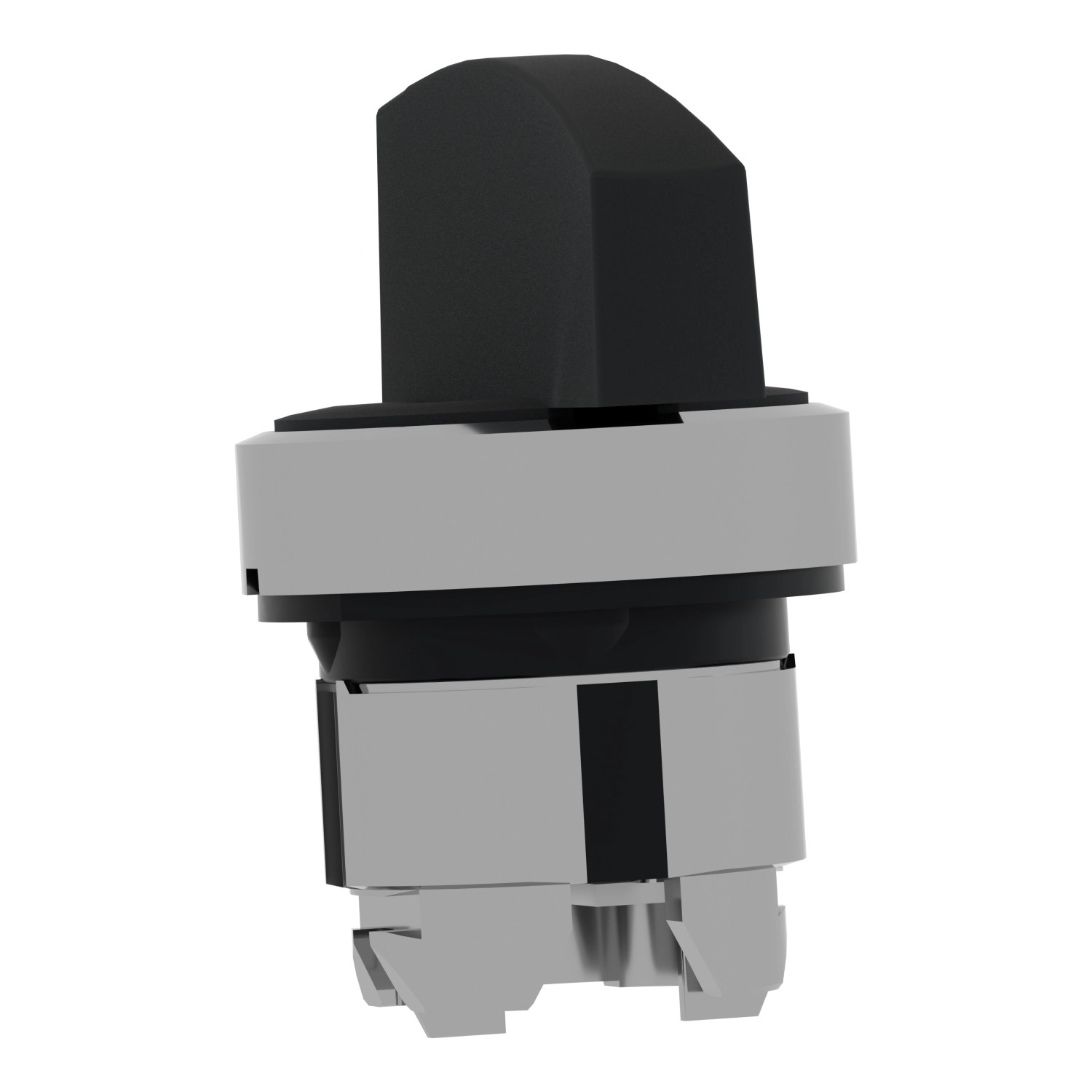

A ZB4BJ3 választókapcsoló fej 22 mm-es szabványos szerelési átmérővel rendelkezik, ami a legtöbb ipari alkalmazáshoz kompatibilis. A fekete, hosszú fogantyús kivitel praktikus kezelést biztosít, míg a krómozott fém burkolat elegáns megjelenést és hosszú élettartamot garantál. A termék különlegessége, hogy 3 pozíciós kapcsolási lehetőséget kínál, pozíciónként +/- 45°-os elfordulással, ami sokoldalú vezérlési opciókat tesz lehetővé különféle ipari alkalmazásokban.
A Harmony XB4 ZB4BJ3 kiváló műszaki paraméterekkel rendelkezik. A kapcsoló mechanikai élettartama lenyűgöző, akár 1.000.000 kapcsolási ciklust is kibír, ami hosszú távú, megbízható működést garantál még intenzív használat esetén is. A termék kiemelkedő védelmi szinttel büszkélkedhet: IP67, IP69, IP69K védettségű az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolású. Ez a magas szintű védettség biztosítja, hogy a kapcsoló a legmostohább környezeti feltételek között is megbízhatóan működjön, ellenállva a pornak, nedvességnek és nagynyomású vízsugárnak is. A ZB4BJ3 kiváló ütésállósággal is rendelkezik (IK06 az IEC 50102 szerint), és képes ellenállni 5 gn vibrációnak (2-500 Hz frekvenciatartományban) valamint 30 gn/50 gn erejű ütéseknek is.
A ZB4BJ3 további előnye, hogy rendkívül rugalmas elektromos konfigurációt tesz lehetővé. A termék többféle elektromos összeállítási kóddal használható (C3, C4, C5, C6, C7, C8, C11), ami lehetővé teszi különböző számú érintkezők használatát egyszeres és dupla blokkok kombinációjával. A kapcsolási szekvencia a választókapcsoló három pozíciójában (315°, 0°, 45°) pontosan meghatározott, és lehetővé teszi a NO (záró) és NC (nyitó) érintkezők különböző kombinációit. A széles üzemi hőmérséklet-tartomány (-40°C és +70°C között) tovább növeli a termék alkalmazhatóságát különféle környezetekben.
A termék telepítése egyszerű, a részletes szerelési útmutató pontos információkat ad a panel kivágásról, a nyomtatott áramköri csatlakozásról és a szerelési toleranciákról. A ZB4BJ3 kapcsolófej kompatibilis a Schneider Electric különböző adapterekkel és rögzítő elemekkel (mint a ZBZ 01 adapter vagy a ZB4 BZ079 rögzítőgallér), ami tovább növeli a telepítési rugalmasságot. A terméket számos nemzetközi szervezet tanúsította (CSA, DNV, BV, LROS, UL), és megfelel a vonatkozó nemzetközi szabványoknak (IEC 60947-5-1, UL 508, IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, JIS C8201-1). A Schneider Electric ZB4BJ3 választókapcsoló fej tökéletes választás vezérlőpanelekbe, gépekbe és egyéb ipari alkalmazásokba, ahol tartós, megbízható és sokoldalú kapcsolási megoldásra van szükség.
Schneider Electric Harmony XB4 - ZB4BJ3 -fém választókapcsoló fej műszaki adatok
Főbb termékjellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Pozíciótartó
Működtető profil: Fekete hosszú kar
Működtető további információ: Nem lezárható
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 44 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz elölről szerelhető egyes blokkok használatával
C4 <6 érintkezőhöz elölről szerelhető egyes és dupla blokkok használatával
C5 <5 érintkezőhöz elölről szerelhető egyes blokkok használatával
C6 <5 érintkezőhöz elölről szerelhető egyes és dupla blokkok használatával
C7 <4 érintkezőhöz elölről szerelhető egyes blokkok használatával
C8 <4 érintkezőhöz elölről szerelhető egyes és dupla blokkok használatával
C11 <3 érintkezőhöz elölről szerelhető egyes blokkok használatával
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1
UL 508
IEC 60947-5-5
CSA C22.2 No 14
IEC 60947-1
IEC 60947-5-4
JIS C8201-5-1
JIS C8201-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listed
Ellenállóképesség
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszhullámú gyorsulás az IEC 60068-2-27 szerint
