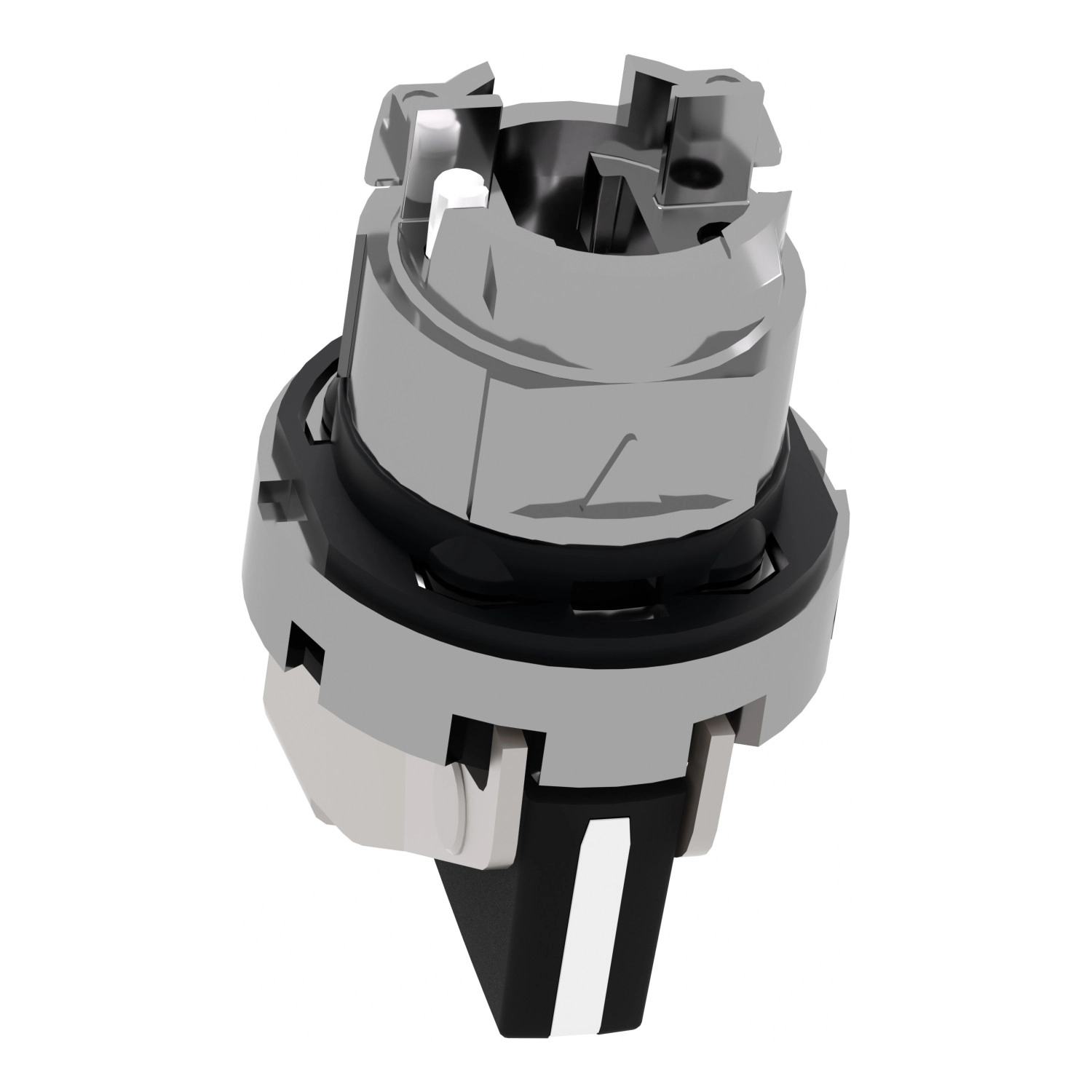

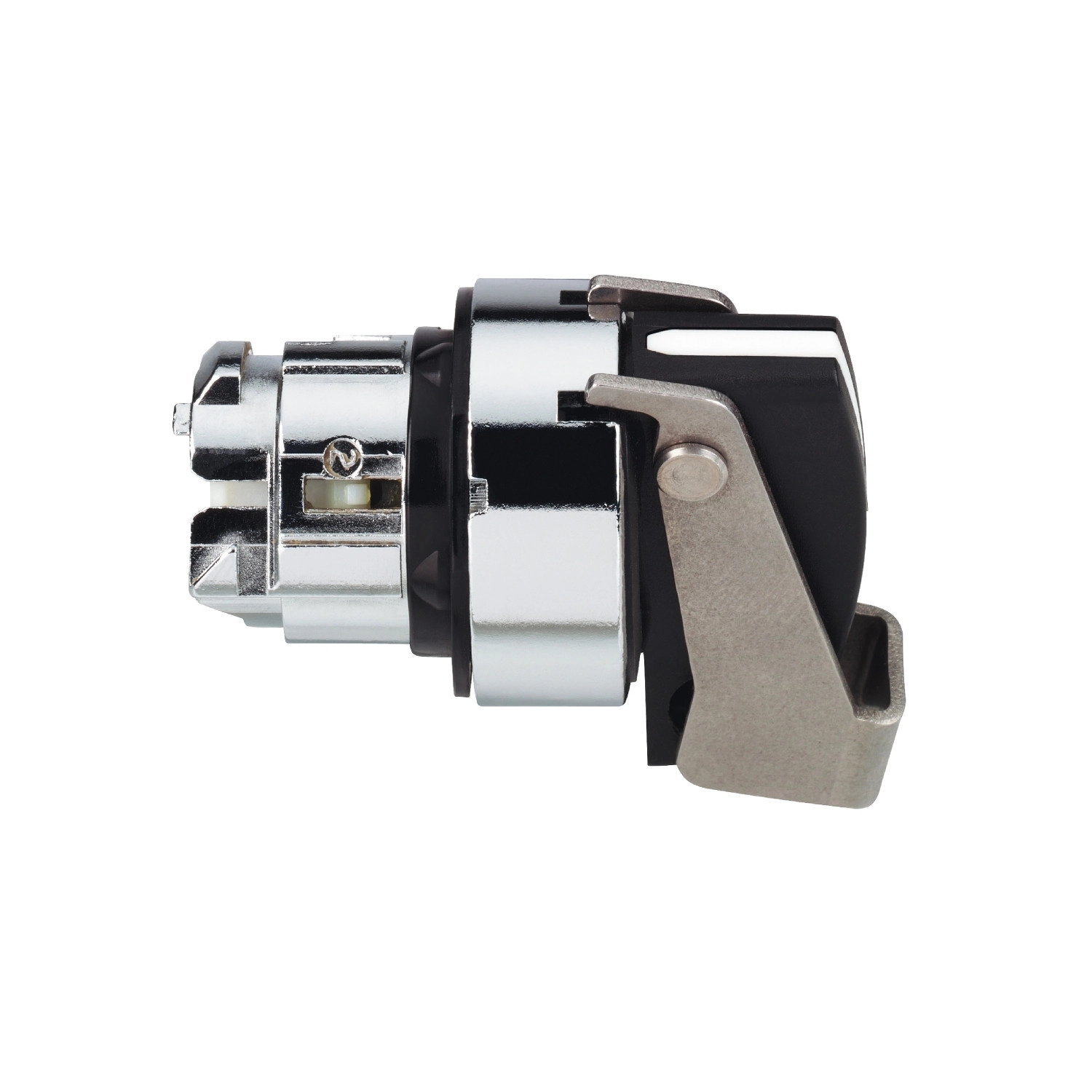

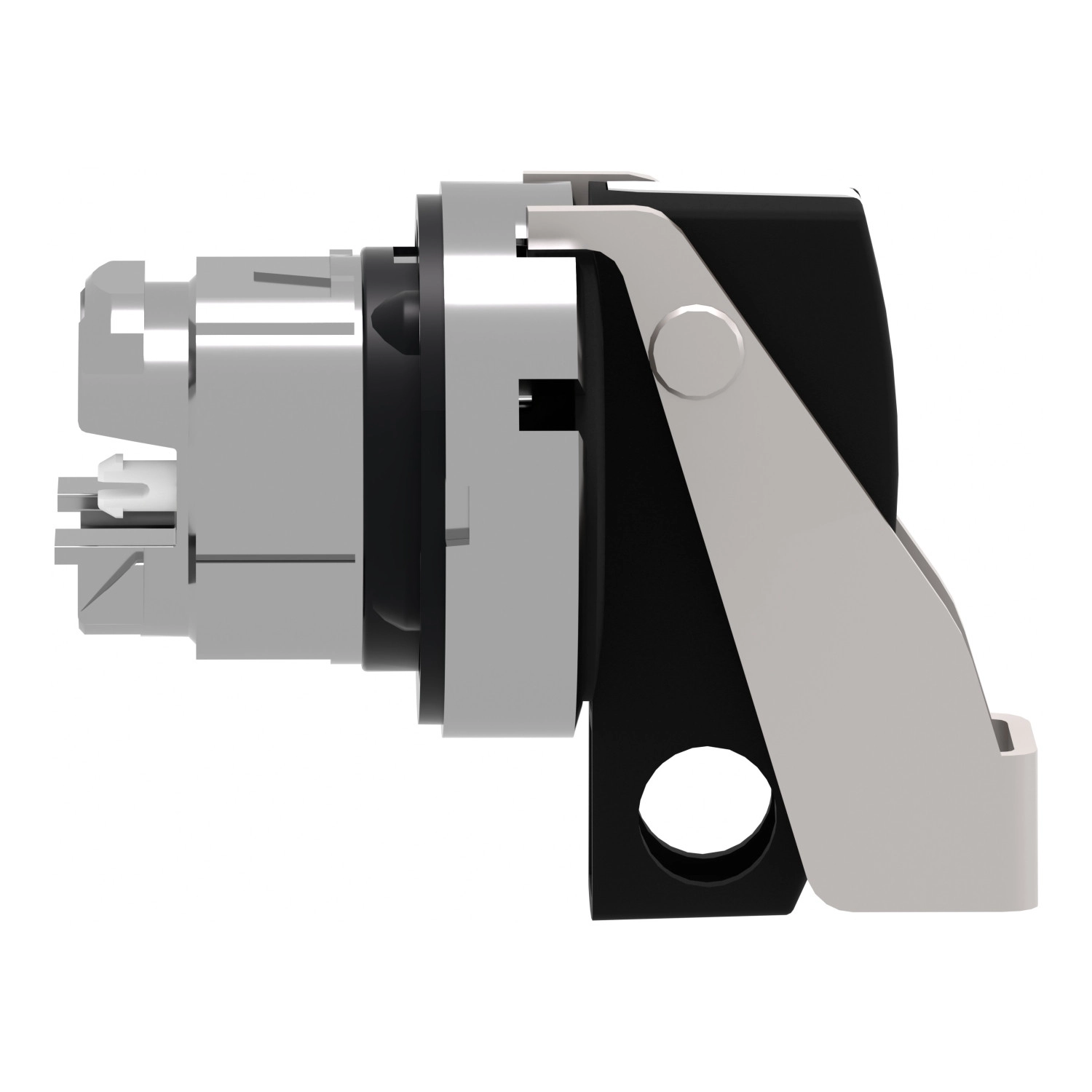

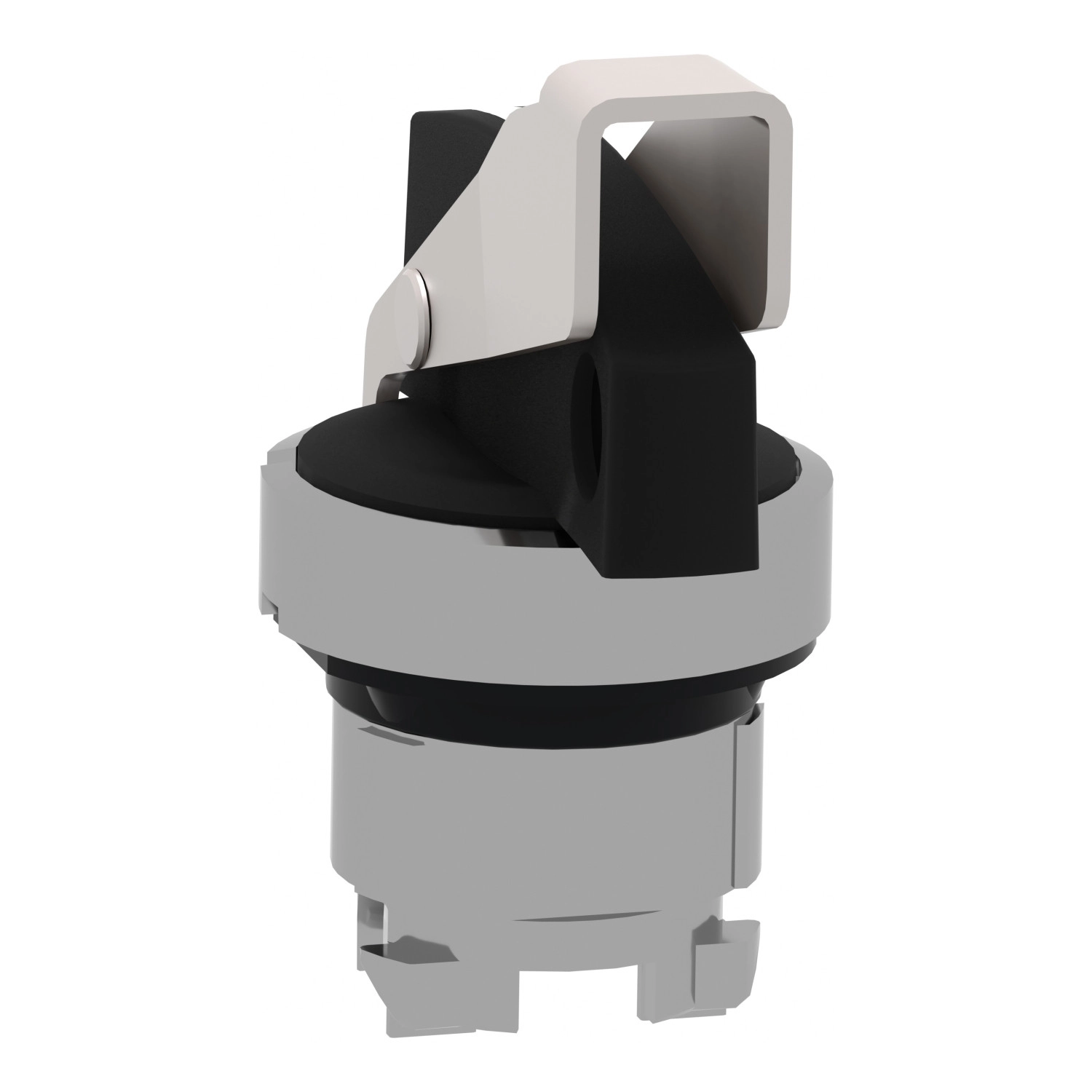

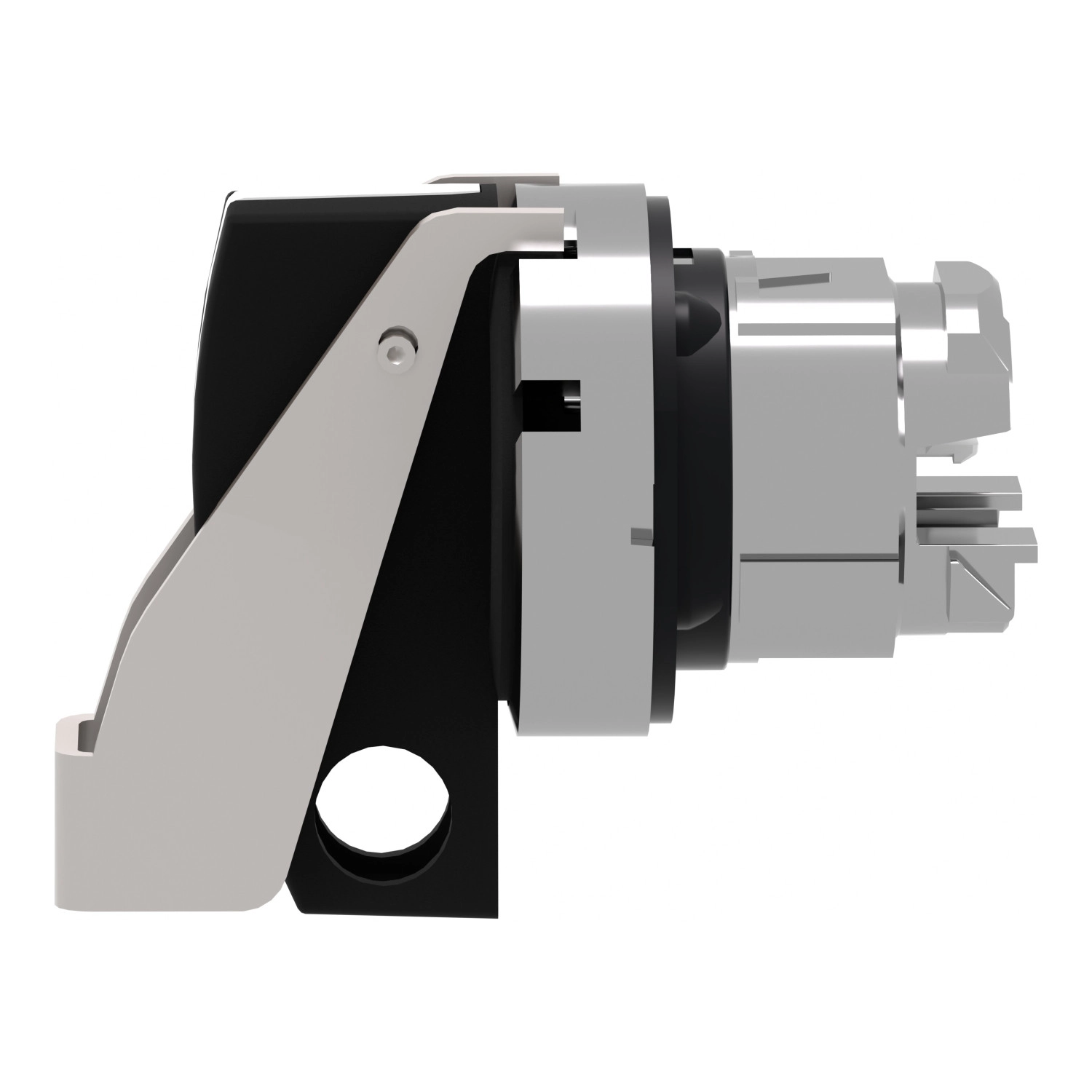

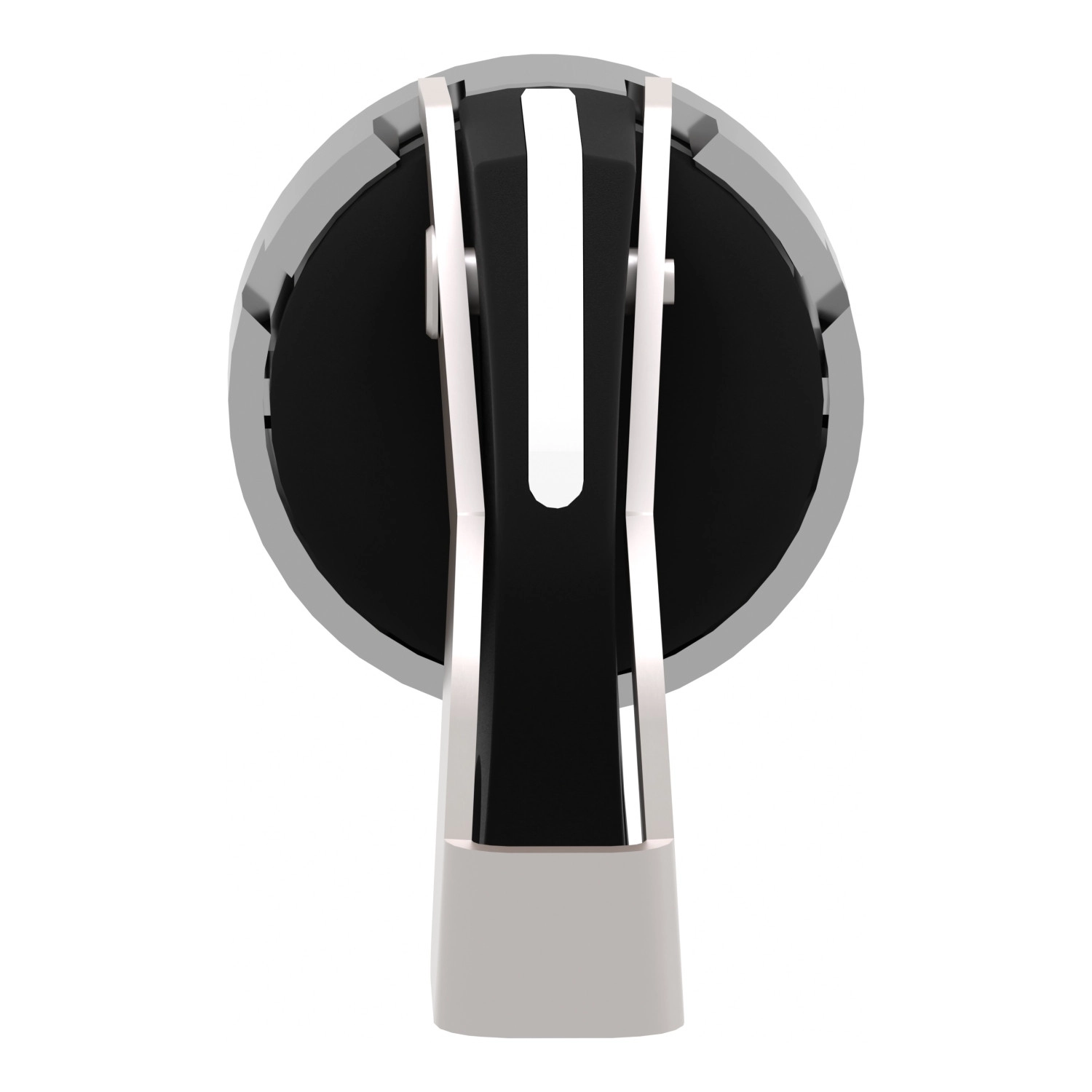

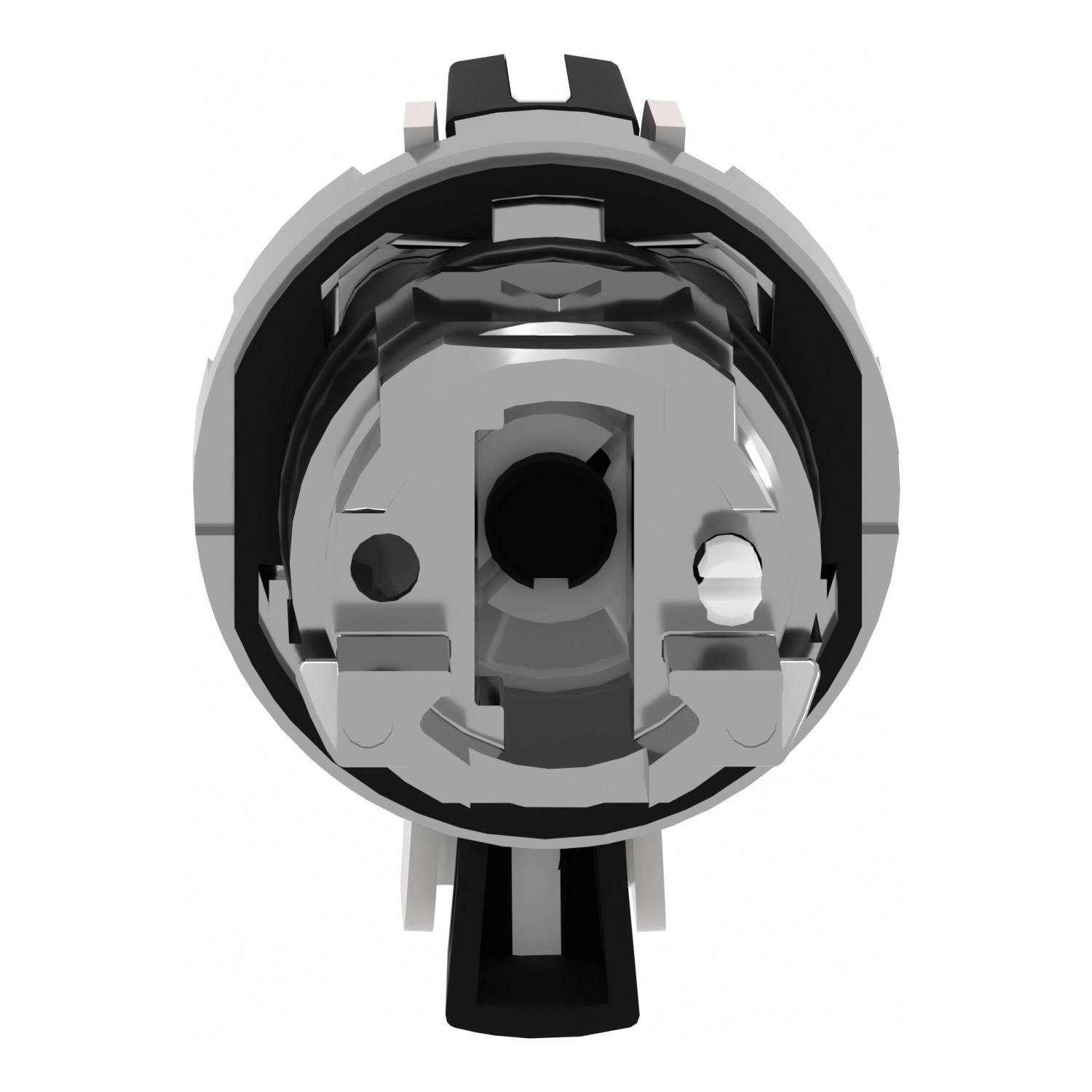

A Schneider Electric Harmony XB4 termékcsalád ZB4BJ294 fém választókapcsoló feje egy rendkívül megbízható, ipari minőségű vezérlőelem, amely kiváló választás automatizálási és vezérléstechnikai alkalmazásokhoz. Ez a prémium kategóriás kapcsolófej a Harmony XB4 termékcsalád részeként egyesíti a robusztus kialakítást a precíz működéssel, és ideális választás olyan környezetekben, ahol a megbízhatóság és a tartósság alapvető követelmény.
A ZB4BJ294 választókapcsoló fej 22 mm-es szabványos szerelőnyílásba illeszthető, ami univerzális kompatibilitást biztosít a legtöbb kapcsolószekrény és vezérlőpult esetében. A krómbevonatú fém kerettel és fekete hosszú fogantyúval rendelkező kapcsoló két pozícióval (90°-os elfordulással) és stay-put (rögzített állású) funkcióval rendelkezik, tehát a választott pozícióban marad a következő manuális átkapcsolásig. A kapcsoló különleges tulajdonsága, hogy mind a bal, mind a jobb helyzetben lakatolható, ami lehetővé teszi a jogosulatlan átkapcsolás megakadályozását, növelve ezzel a berendezés biztonságát és az üzemeltetési protokollok betartását.
A ZB4BJ294 választókapcsoló fej műszaki tulajdonságai kimagaslóak: kerek jelzőegység fejjel rendelkezik, standard fejtípusú, és a fekete hosszú fogantyú ergonomikus kezelést biztosít. Az IP67, IP69 és IP69K védelmi osztályok garantálják a por és nagynyomású víz elleni védelmet, míg a NEMA 13 és NEMA 4X besorolások bizonyítják, hogy a termék ellenáll a mosószereknek és a korrozív környezetnek is. A kapcsoló mechanikai élettartama lenyűgöző: 1.000.000 kapcsolási ciklus, ami hosszú távú, megbízható működést biztosít. Az IK06 fokozatú ütésállóság tovább növeli a termék robosztusságát, míg a 7.000.000 Pa nyomásállóság 55°C-on (0,1 m távolságból) alkalmassá teszi nagynyomású mosóberendezésekkel történő tisztításra is. A termék -40°C és +70°C közötti üzemi hőmérséklet-tartományban használható, ami lehetővé teszi extrém környezeti feltételek melletti alkalmazását is.
Elektromos összetétel tekintetében a ZB4BJ294 kapcsolófej különböző konfigurációkban használható: C3-tól C8-ig terjedő kódokkal, valamint C11 és C15 változatokban, amelyek különböző számú és elrendezésű érintkezők használatát teszik lehetővé. Ez rendkívül rugalmassá teszi a terméket, hiszen ugyanaz a fejegység különféle elektromos kapcsolási igényeknek megfelelően alkalmazható. A kapcsoló megfelel számos nemzetközi szabványnak, köztük az IEC 60947-5-5, UL 508, CSA C22.2 No 14, és több más IEC és JIS előírásnak, illetve rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal. A termék ellenáll a vibrációnak (5 gn, f= 2...500 Hz az IEC 60068-2-6 szerint) és a mechanikai sokknak (30 gn 18 ms időtartamú, illetve 50 gn 11 ms időtartamú félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint).
Schneider Electric Harmony XB4 - ZB4BJ294 -fém választókapcsoló fej, Ø22, hosszú fogantyú, 2 állású, bal és jobb helyzetben lakatolható műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék vagy komponens típusa: Fej választókapcsolóhoz
Eszköz rövid neve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Normál
Jelzőegység fejének alakja: Kerek
Működtető típusa: Állandó pozíciójú
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Működtető pozíció információ: 2 pozíció 90°
Rögzítési pozíció: Bal vagy jobb oldalon
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 50 mm
Tengely maximális mérete: 6,35 mm / 0,25 in
Mechanikai adatok
Mechanikai élettartam: 1000000 ciklus
Nagynyomású mosóberendezéssel szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Elektromos összetétel
Elektromos összetétel kód: C3 - <6 érintkező előoldali szereléshez egyes blokkokkal
C4 - <6 érintkező előoldali szereléshez egyes és dupla blokkokkal
C5 - <5 érintkező előoldali szereléshez egyes blokkokkal
C6 - <5 érintkező előoldali szereléshez egyes és dupla blokkokkal
C7 - <4 érintkező előoldali szereléshez egyes blokkokkal
C8 - <4 érintkező előoldali szereléshez egyes és dupla blokkokkal
C11 - <3 érintkező előoldali szereléshez egyes blokkokkal
C15 - <1 érintkező előoldali szereléshez egyes blokkokkal
Környezeti jellemzők
Védő kezelés: TH
Környezeti működési hőmérséklet: -40...70 °C
Környezeti tárolási hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP67 az IEC 60529 szerint
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Vibrációs ellenállás: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
