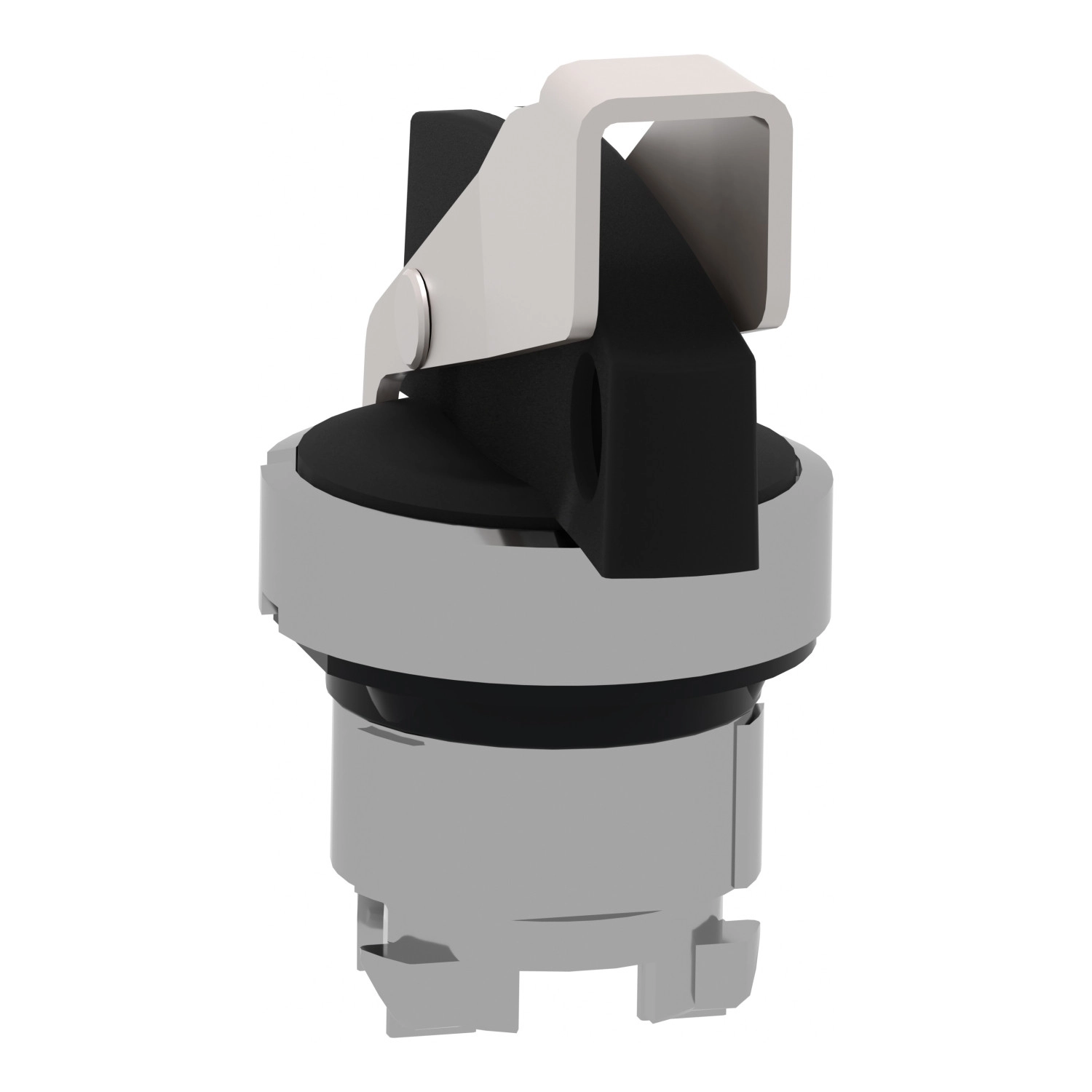

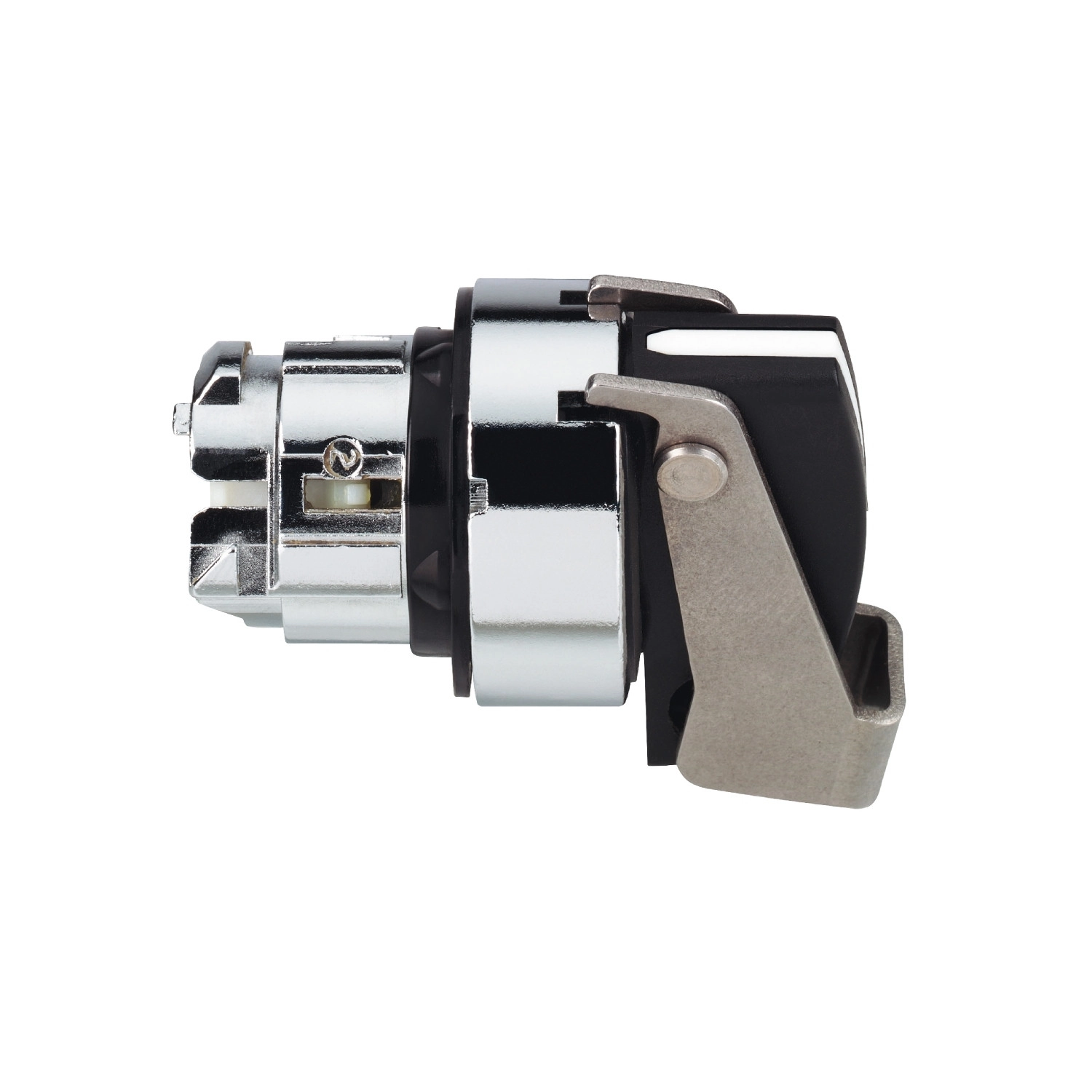

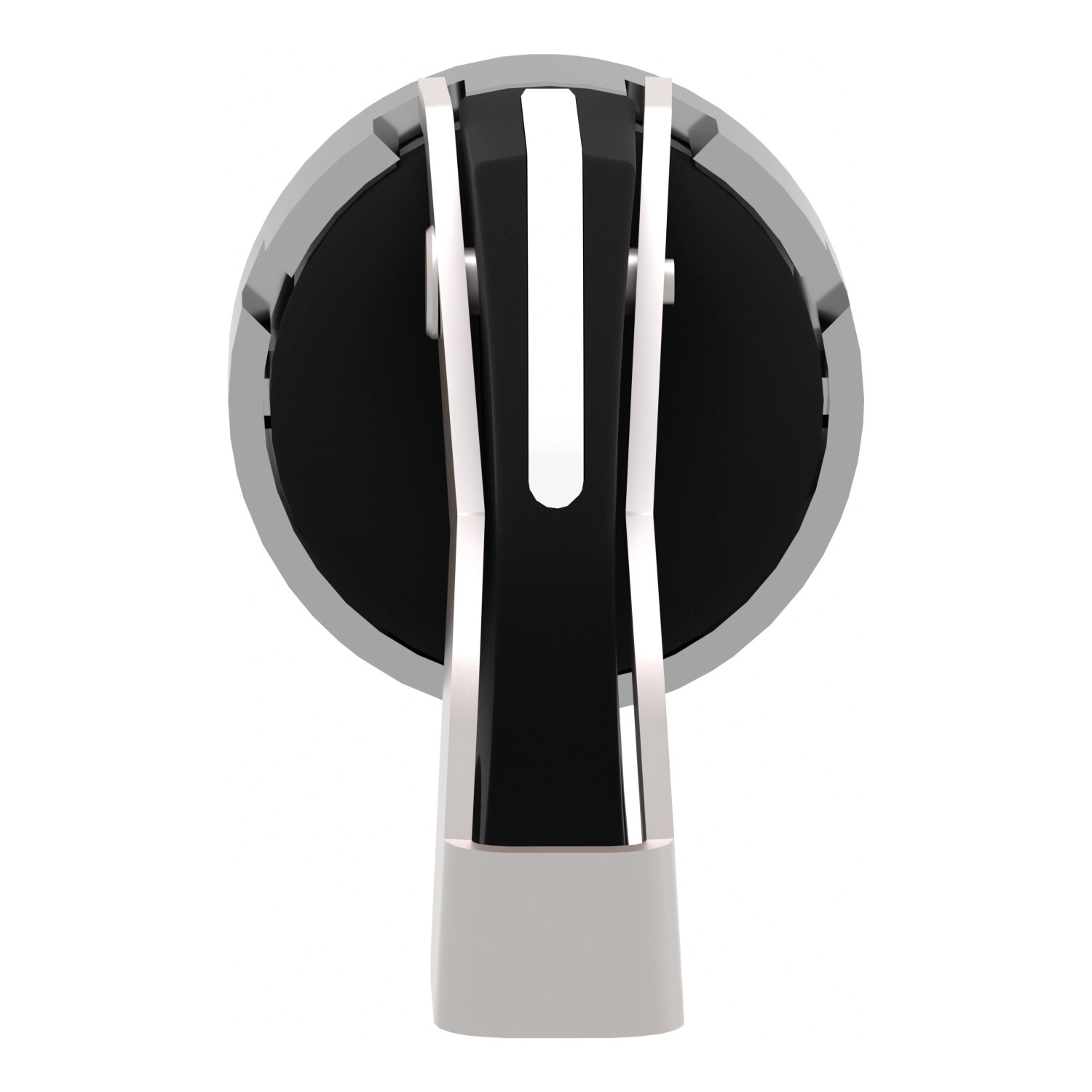

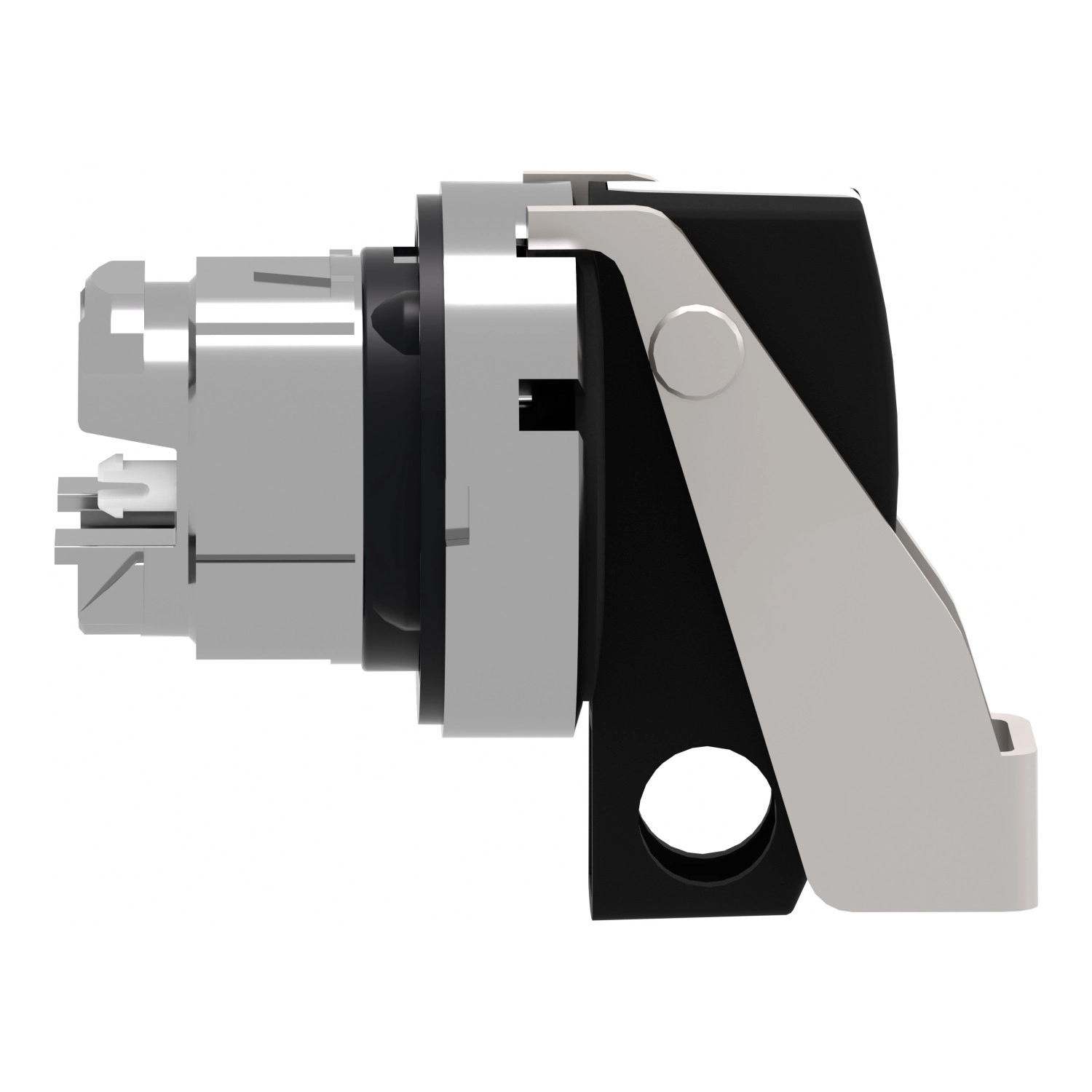

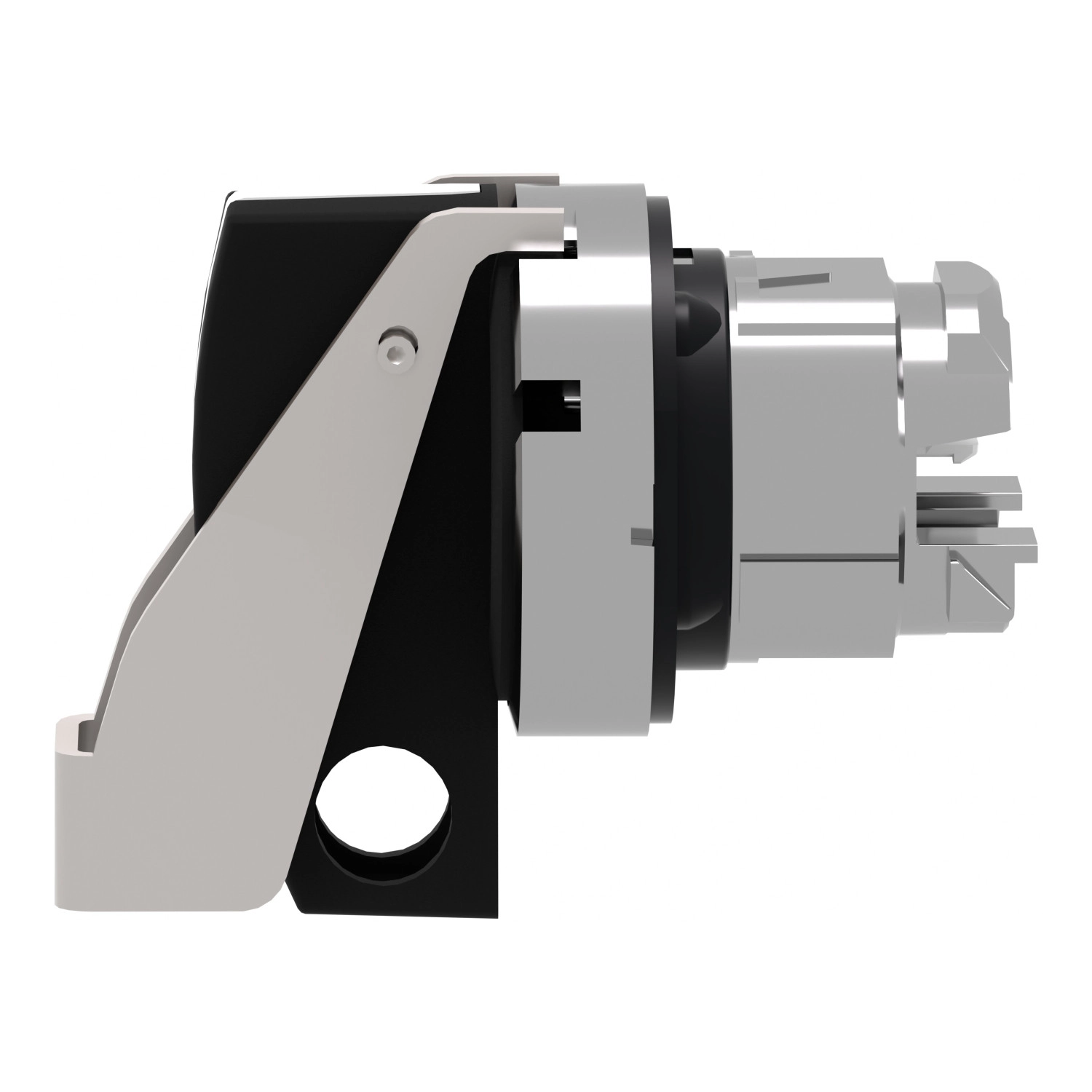

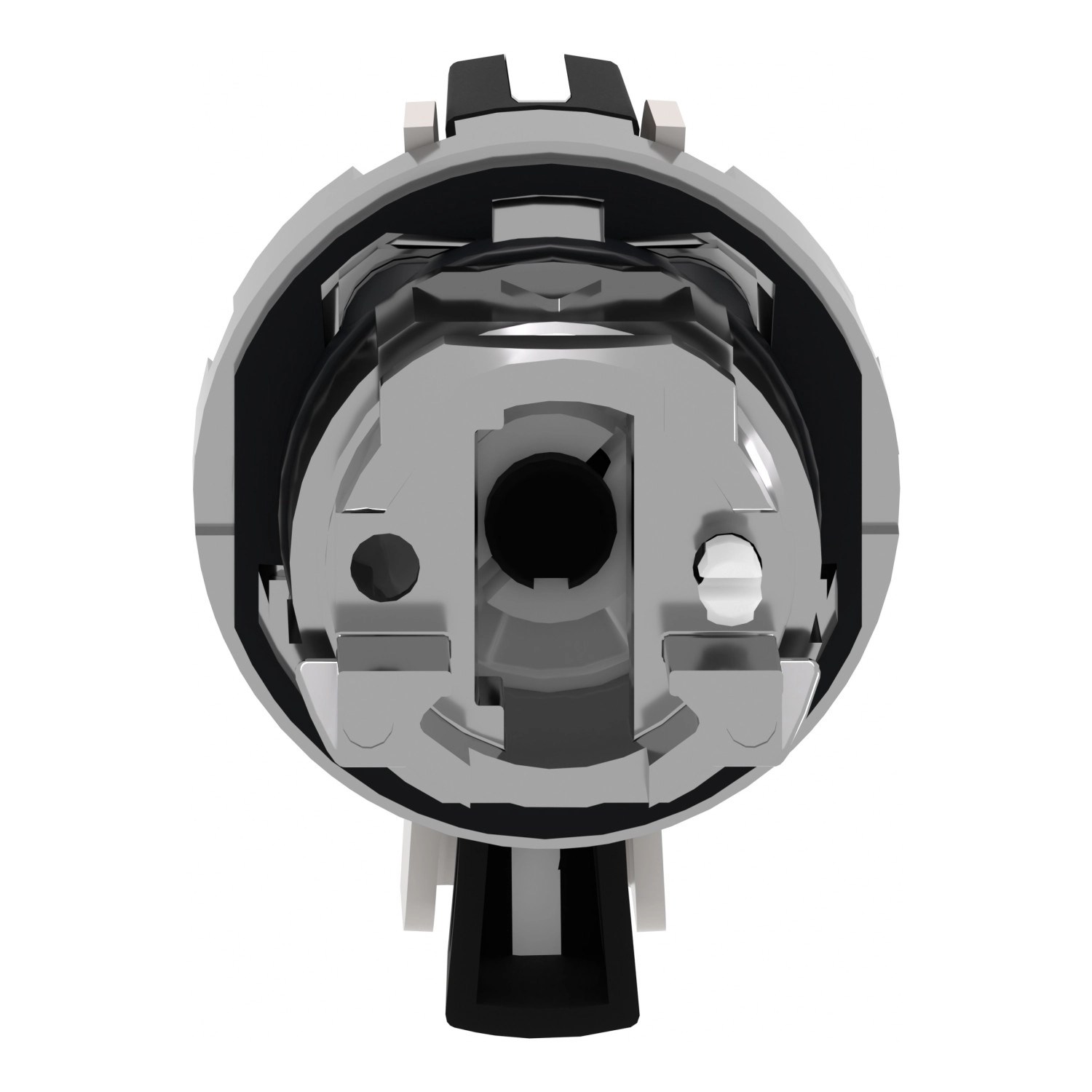

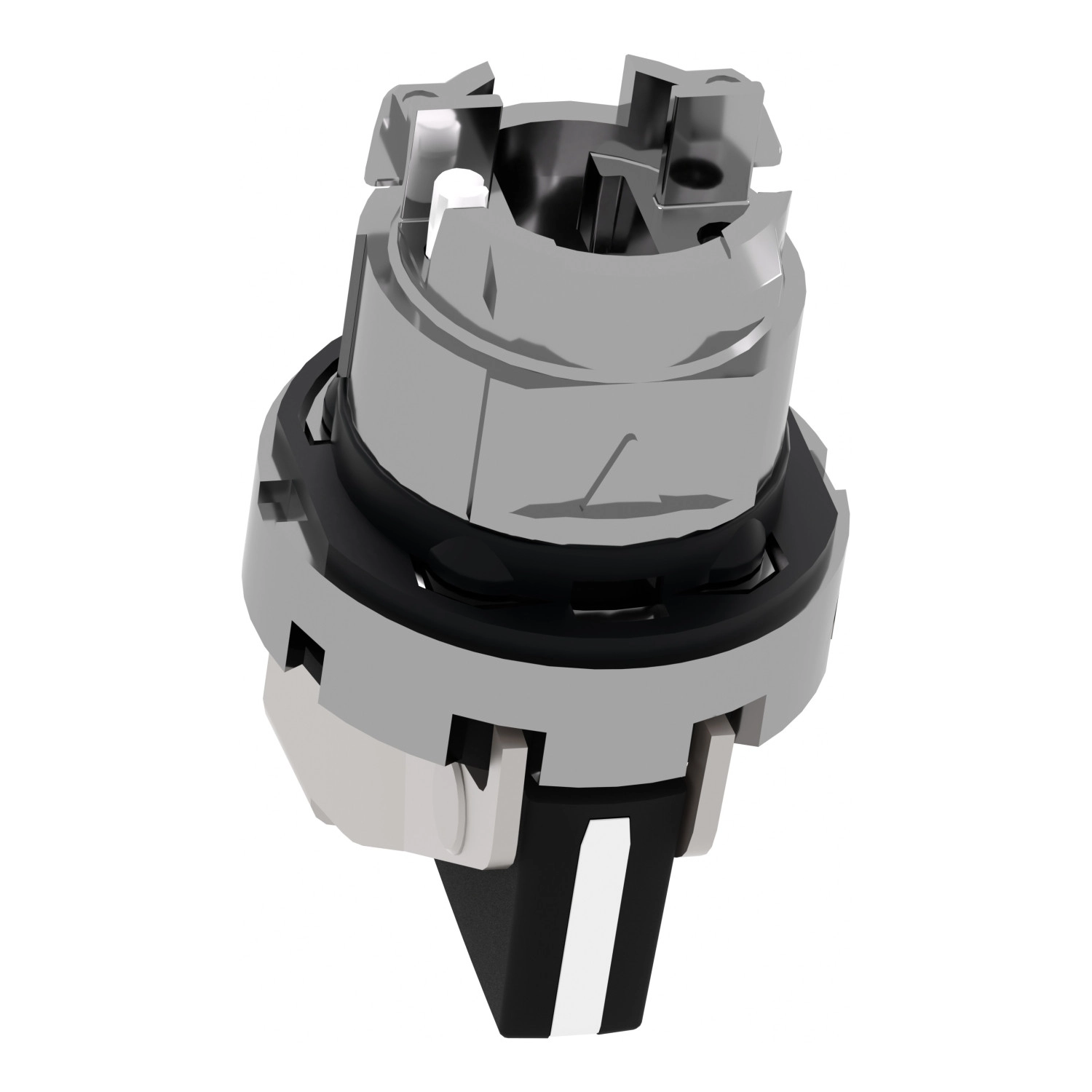

A Schneider Electric Harmony XB4 termékcsaládjába tartozó ZB4BJ292 típusú választókapcsoló fej egy kiváló minőségű, ipari felhasználásra tervezett kapcsolóelem, amely professzionális vezérlőpanelek és automatizálási rendszerek megbízható részét képezi. Ez a fekete, hosszú fogantyús választókapcsoló különösen alkalmas olyan környezetben, ahol a gépkezelőnek egyértelmű, jól látható és könnyen kezelhető vezérlőelemre van szüksége.
A ZB4BJ292 modell két állású (2 pozíciós) választókapcsolóként működik, 90°-os kapcsolási szöggel. Különleges biztonsági funkciója, hogy a kapcsoló jobb oldali helyzetében lakatolható, így megakadályozható a jogosulatlan kapcsolás vagy a beállítások véletlen megváltoztatása. Ez a funkció kritikus jelentőségű lehet olyan ipari környezetben, ahol a berendezések biztonsági lezárása (lockout/tagout) követelmény, vagy ahol a gépek illetéktelen működtetését meg kell akadályozni.
A termék standard 22 mm-es furatba szerelhető, ami az ipari automatizálásban elterjedt szabványos méret. A szerelési mélysége optimális, a CAD méretek szerint 29 mm szélességgel, 38 mm magassággal és 50 mm mélységgel rendelkezik. A kapcsoló kerek kialakítású jelzőegység fejjel és krómozott fém előlappal rendelkezik, ami nemcsak esztétikus megjelenést biztosít, hanem ellenálló képességet is a durva ipari környezetben.
A ZB4BJ292 választókapcsoló fej kiemelkedő műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést garantálnak. A mechanikai élettartama rendkívül magas, 1.000.000 kapcsolási ciklust teljesít, ami intenzív használat mellett is több éves problémamentes működést biztosít. A termék IP67, IP69 és IP69K védelmi osztállyal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és időszakos vízbe merítés elleni védelmet jelent, valamint ellenáll a magas nyomású, magas hőmérsékletű vízsugárnak is. A termék továbbá megfelel a NEMA 13 és NEMA 4X védettségi követelményeknek, így kiemelkedő védelmet nyújt olaj, nem korrozív hűtőfolyadékok, víz és nem veszélyes por ellen. Az IK06 besorolás az IEC 50102 szerint mechanikai ütésállóságot biztosít.
A választókapcsoló akár 7.000.000 Pa nyomású mosóval is tisztítható 55 °C-on, 0,1 m távolságból, ami különösen előnyös olyan iparágakban, ahol a rendszeres és alapos tisztítás követelmény, például élelmiszeripari vagy gyógyszeripari környezetben. A termék széles hőmérsékleti tartományban használható: működési és tárolási hőmérséklete egyaránt -40°C és +70°C között van, így a legszélsőségesebb ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB4 - ZB4BJ292 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típus: Fej választókapcsolóhoz
Rövid terméknév: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Működtető típusa: Stay put (rögzített állású)
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Működtető pozíció információ: 2 pozíció 90°
Lakatolási pozíció: Jobb oldalon
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 50 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 - <6 érintkező egyszeres blokkok használatával előlapi szereléshez
Eszköz megjelenés: Alapelem
Környezeti paraméterek
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
Méretek
Szár max.: 6,35 mm / 0,25 in.
