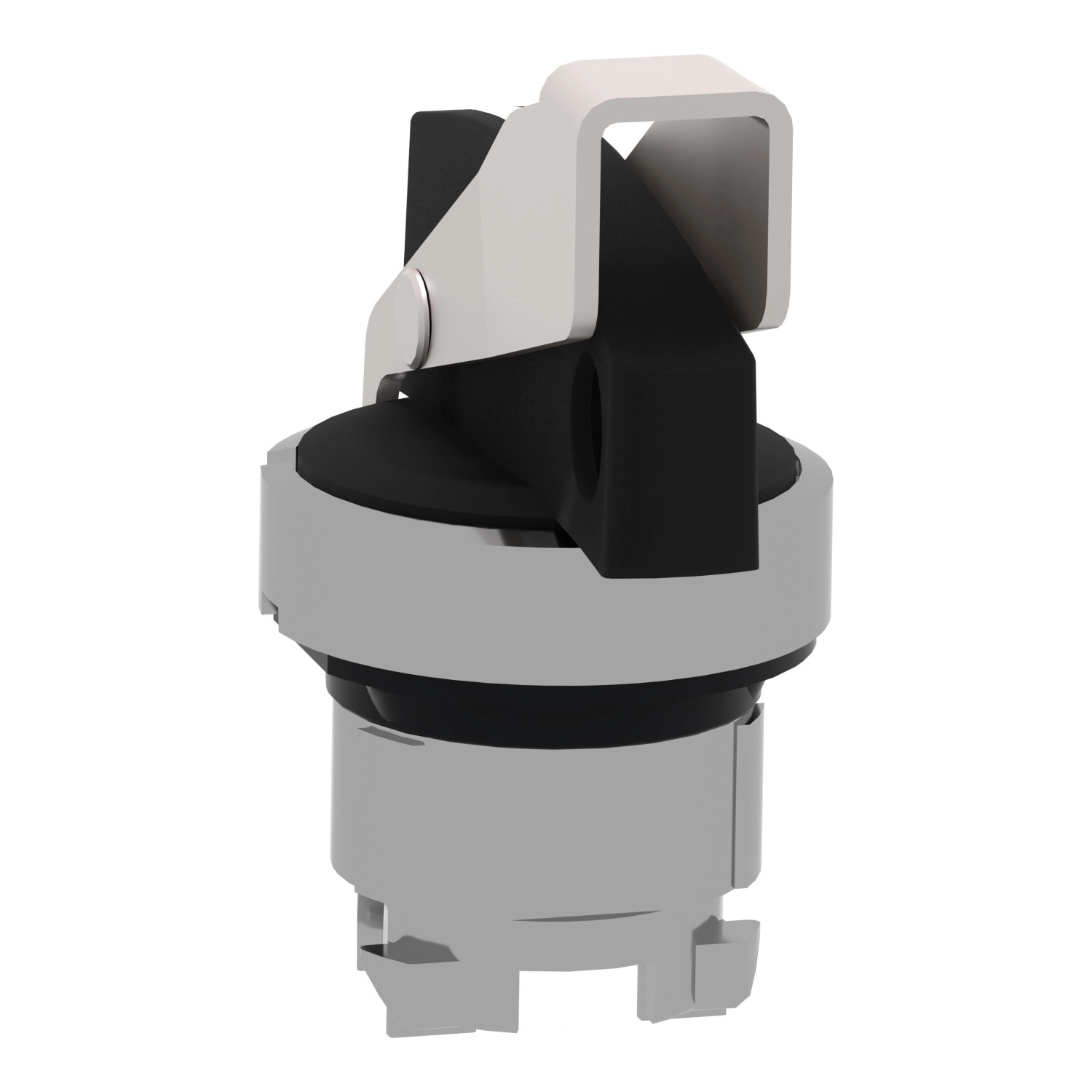

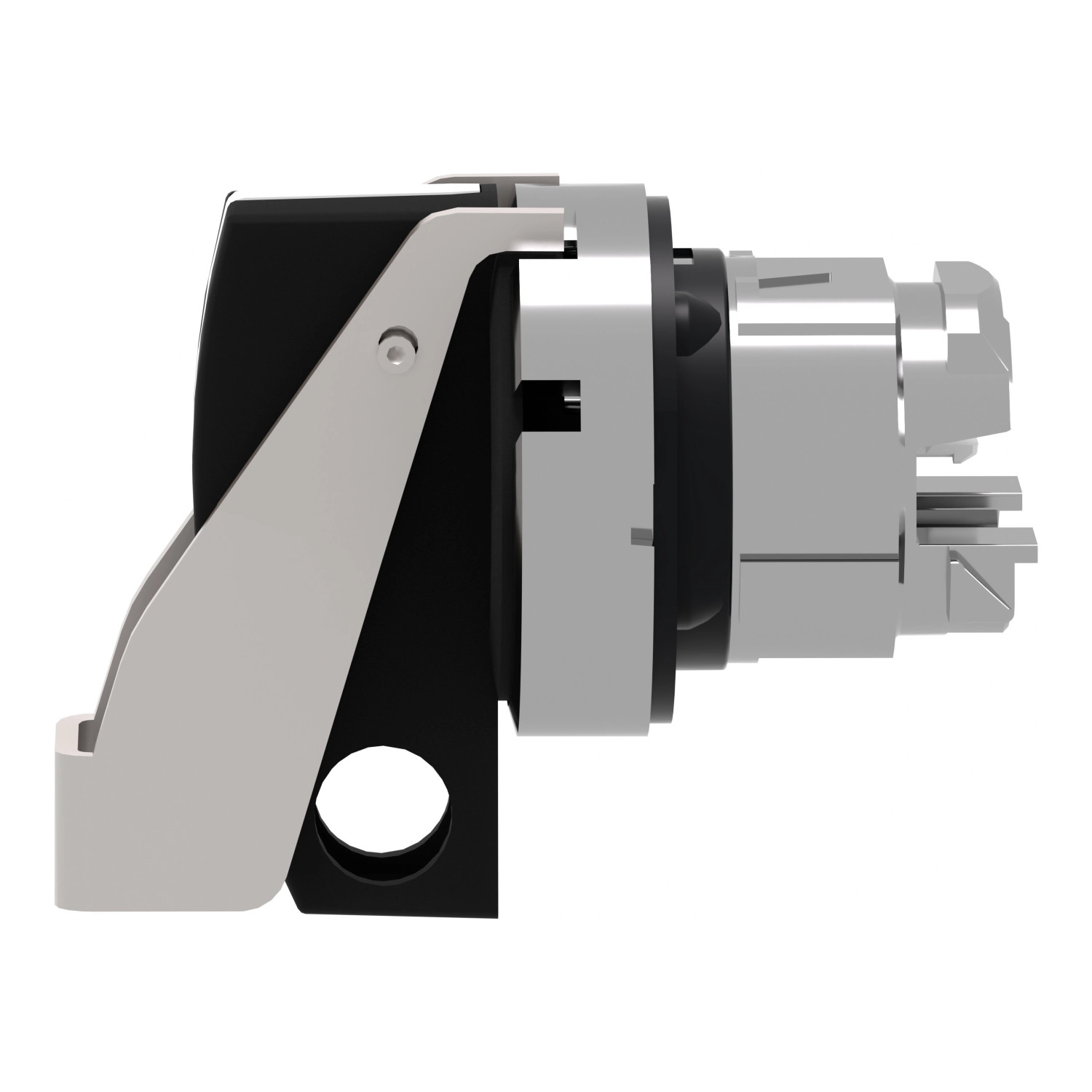

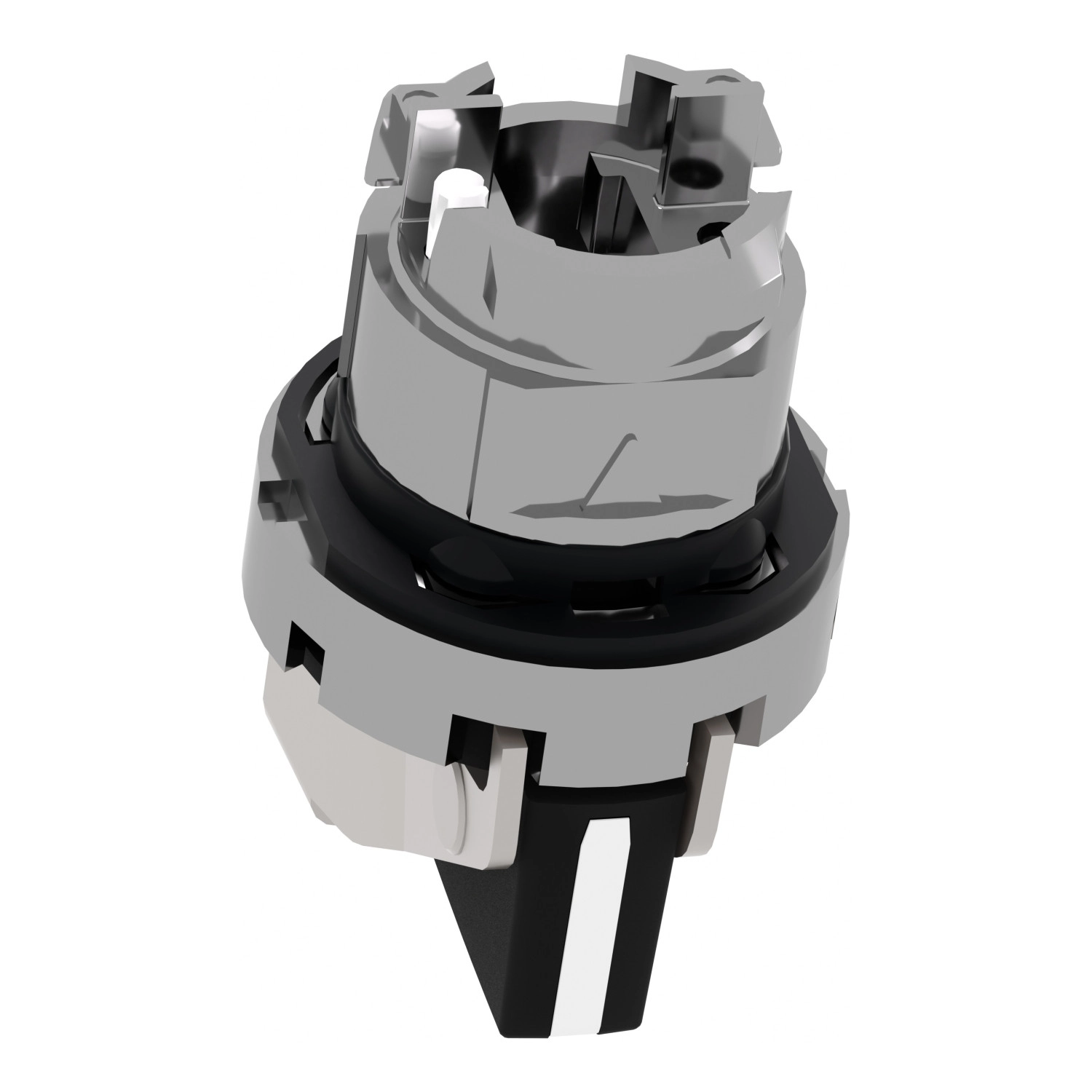

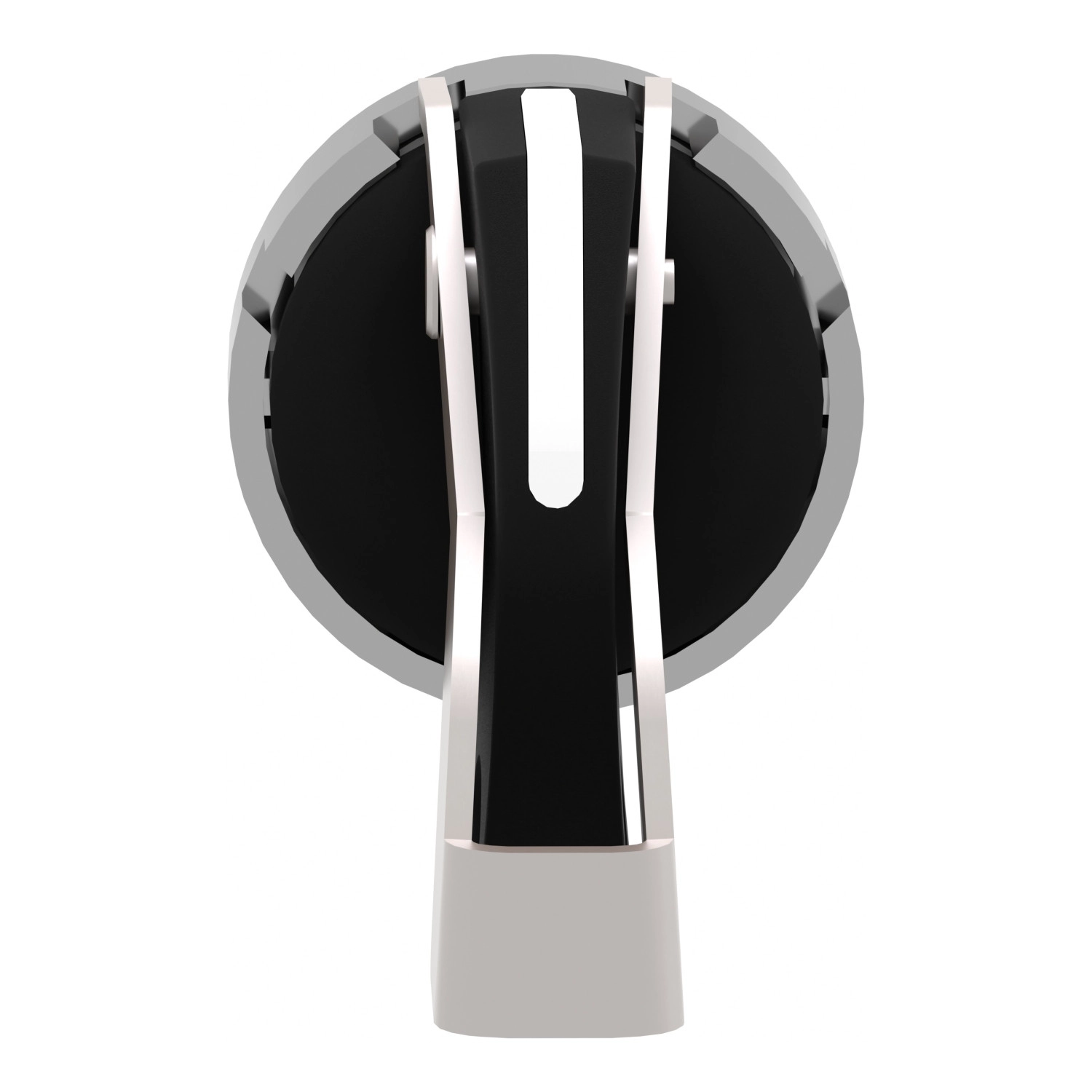

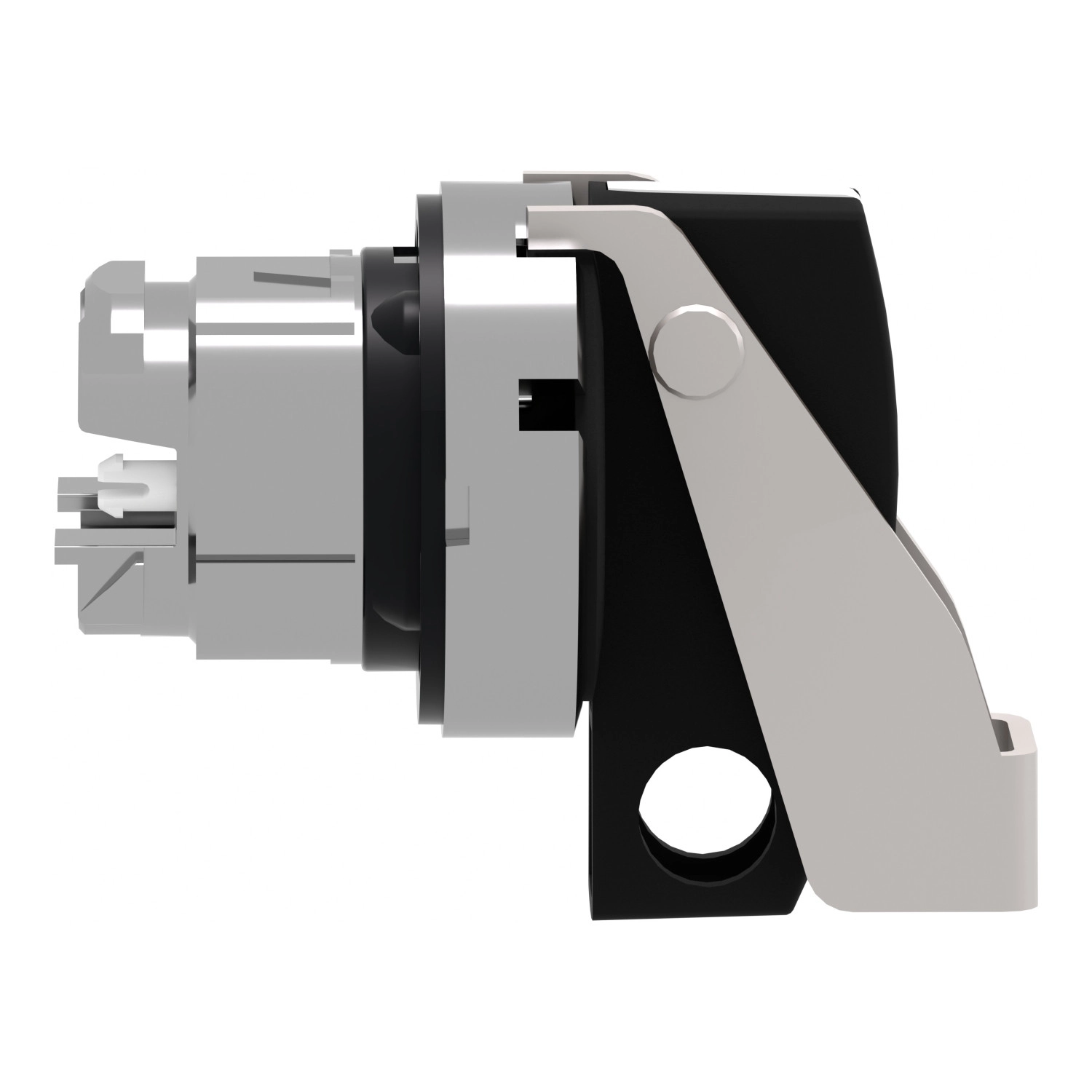

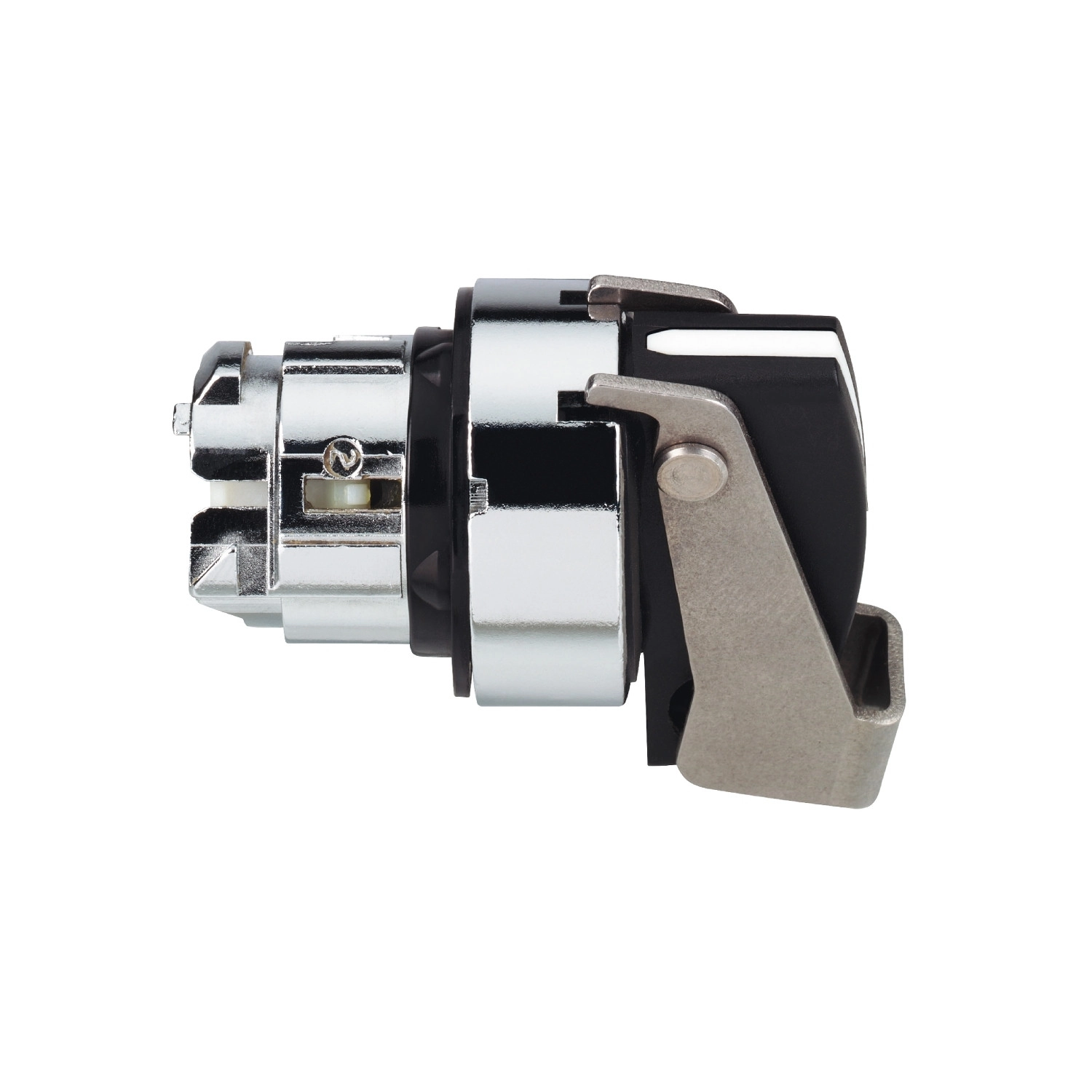

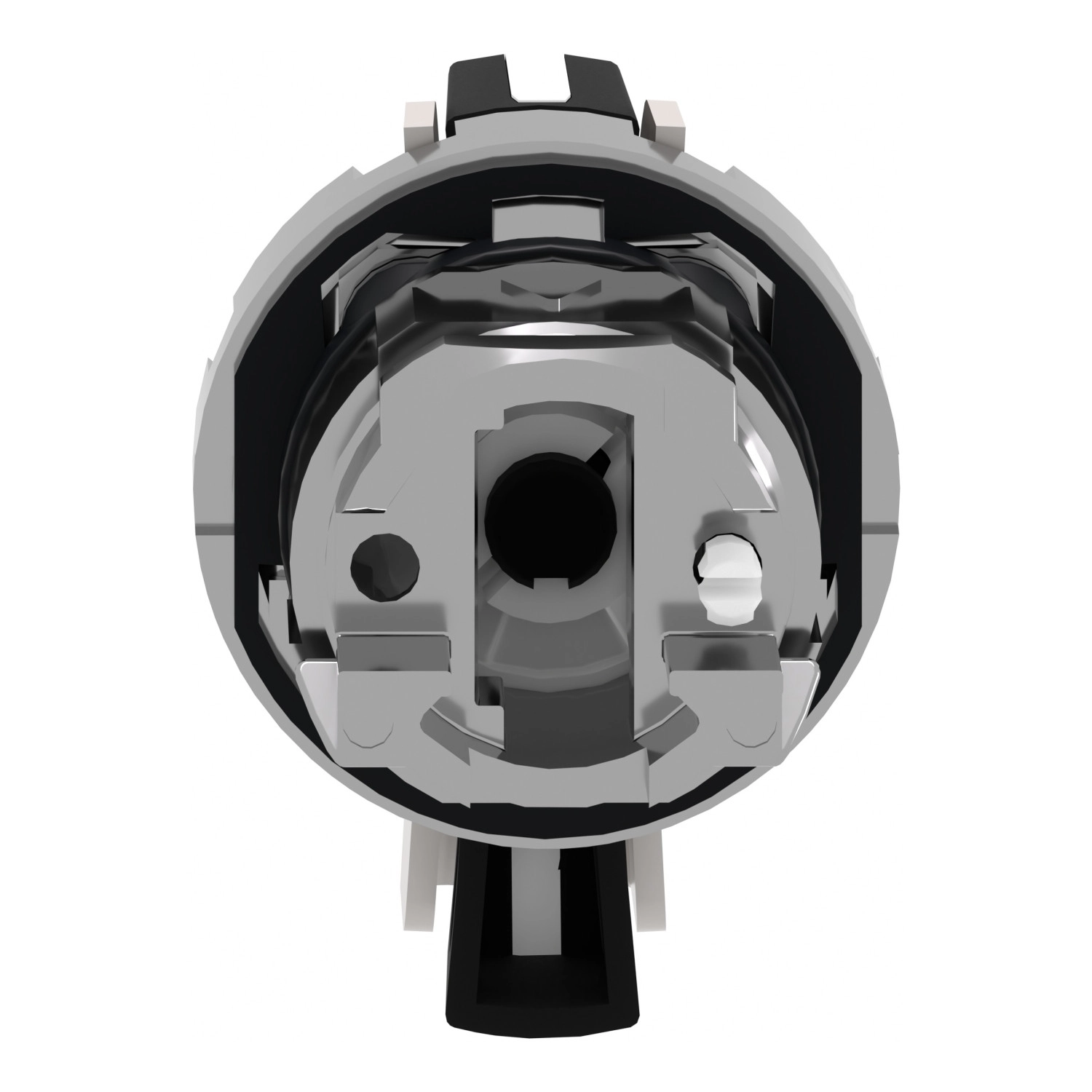

A Schneider Electric Harmony XB4 termékkínálatából származó ZB4BJ291 választókapcsoló fej a professzionális ipari alkalmazások tökéletes megoldása. Ez a prémium minőségű, fém kivitelű kapcsolófej 22 mm-es szerelőnyílásba illeszthető, így kompatibilis a legelterjedtebb ipari szabványokkal és kezelőpanelekkel.
A ZB4BJ291 választókapcsoló fekete, hosszú fogantyúval rendelkezik, amely két pozícióba állítható és önmegtartó (stay put) funkcióval bír. Kiemelkedő tulajdonsága a bal oldali pozícióban történő lakatolhatóság, ami fontos biztonsági funkció az illetéktelen működtetés vagy véletlenszerű állítás megakadályozására. Ez különösen hasznos olyan környezetekben, ahol szigorú biztonsági előírások vannak érvényben, vagy kritikus fontosságú a berendezések védelme.
A termék műszaki paraméterei lenyűgözőek: a krómbevonatú fém kialakítás kiváló tartósságot és elegáns megjelenést biztosít. A kapcsolófej kerek kialakítású, és standard típusú fejkategóriába tartozik. A működtetési szög 90°, ami két egymástól jól elkülöníthető pozíciót tesz lehetővé. A ZB4BJ291 modell kiemelkedő mechanikai tartósságát az 1.000.000 kapcsolási ciklus bizonyítja, ami hosszú élettartamot garantál még intenzív használat mellett is. Az IP67-es védettség (IEC 60529 szabvány szerint), valamint az IP69 és IP69K minősítés kiemelkedő por- és vízállóságot biztosít - a kapcsoló ellenáll akár a 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású mosásnak is 0,1 m távolságból. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék védettségi jellemzőit, míg az IK06 ütésállósági fokozat (IEC 50102 szerint) a mechanikai sérülésekkel szembeni ellenállóképességet garantálja.
A ZB4BJ291 kapcsolófej számos nemzetközi szabványnak és előírásnak megfelel, többek között az IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1 és JIS C8201-1 szabványoknak. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL minősítésekkel is, így világszerte használható a legkülönbözőbb ipari környezetekben. A termék -40°C és +70°C közötti működési és tárolási hőmérséklet-tartománya szélsőséges körülmények között is megbízható működést tesz lehetővé. A kapcsolófej különböző elektromos konfigurációkkal használható, a C3-tól C11-ig terjedő kódok szerint, így rendkívül rugalmasan alkalmazható különféle vezérlési feladatokhoz, legfeljebb 6 kontaktussal is.
Schneider Electric Harmony XB4 - ZB4BJ291 -fém választókapcsoló fej, Ø22, hosszú fogantyú, 2 állású, bal helyzetben lakatolható műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej választókapcsolóhoz
Eszköz rövidneve: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: Önmegtartó (stay put)
Működtető profilja: Fekete hosszú fogantyú
Működtető kiegészítő információ: Lakatolható
Működtető pozíció információ: 2 pozíció 90°
Rögzítési helyzet: Bal oldalon
Méretek és műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 38 mm
CAD teljes mélység: 50 mm
Mechanikai élettartam: 1000000 ciklus
Maximális szárméret: 6,35 mm / 0,25 in
Elektromos összetétel
C3 kód: <6 érintkező egyes blokkok használatával elülső rögzítésnél
C4 kód: <6 érintkező egyes és dupla blokkok használatával elülső rögzítésnél
C5 kód: <5 érintkező egyes blokkok használatával elülső rögzítésnél
C6 kód: <5 érintkező egyes és dupla blokkok használatával elülső rögzítésnél
C7 kód: <4 érintkező egyes blokkok használatával elülső rögzítésnél
C8 kód: <4 érintkező egyes és dupla blokkok használatával elülső rögzítésnél
C11 kód: <3 érintkező egyes blokkok használatával elülső rögzítésnél
C15 kód: <1 érintkező egyes blokkok használatával elülső rögzítésnél
Környezeti jellemzők
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védelmi fokozat: IP67 az IEC 60529 szerint, IP69, IP69K
NEMA védelmi fokozat: NEMA 13, NEMA 4X
IK védelmi fokozat: IK06 az IEC 50102 szerint
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Vibráció elleni védelem: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Környezeti hőmérséklet tároláskor: -40...70°C
Környezeti hőmérséklet működés közben: -40...70°C
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-5-4, UL 508, IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
