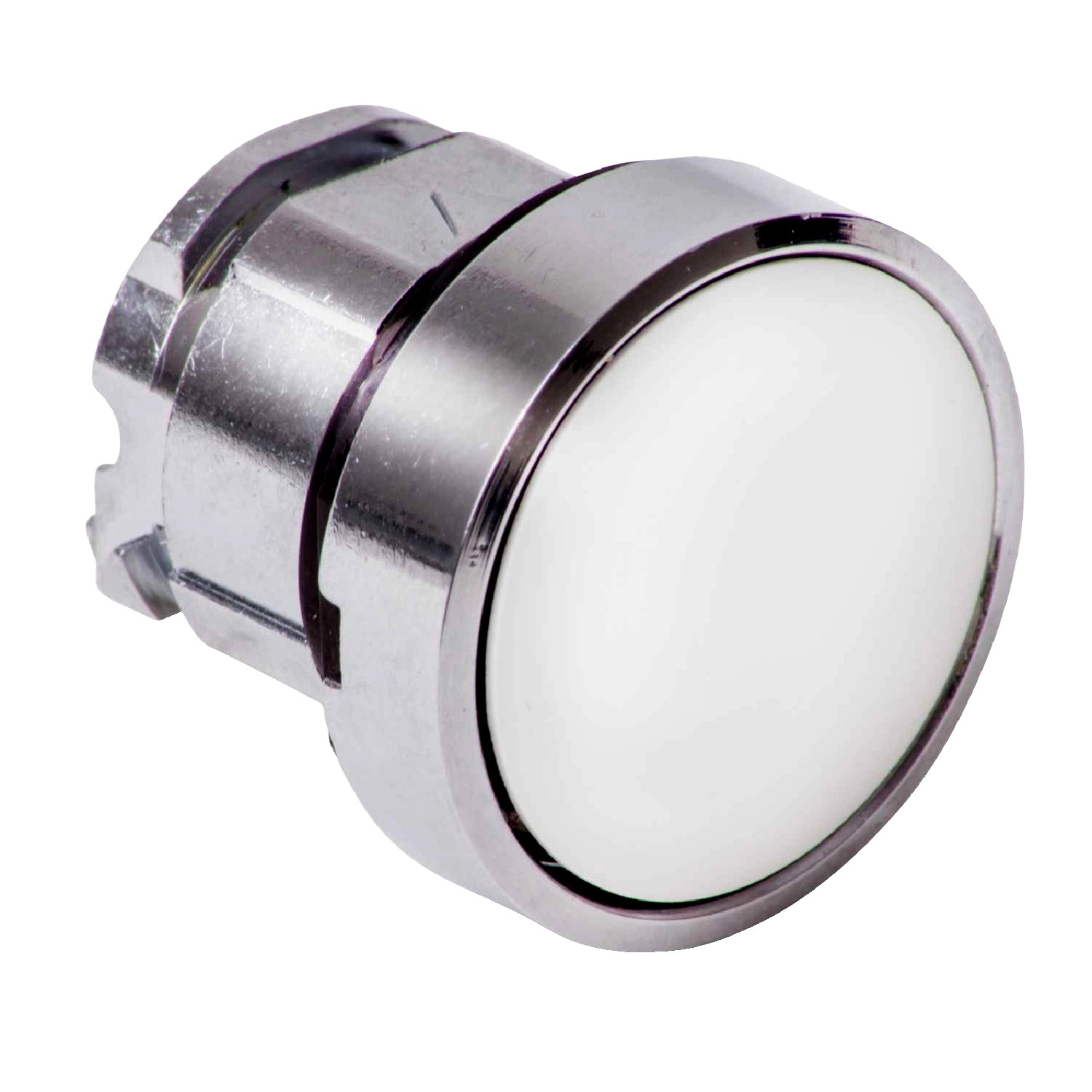

A Schneider Electric Harmony XB4 sorozatú ZB4BH01 típusú nem világító nyomógomb fej egy prémium minőségű ipari vezérlőelem, amely megbízható működést és hosszú élettartamot biztosít ipari környezetben. Ez a fehér színű, sima felületű nyomógomb fej a Harmony XB4 termékcsalád része, és 22,5 mm átmérőjű furatba szerelhető, így illeszkedik az ipari szabványokhoz.
A ZB4BH01 nyomógomb fej krómozott fém keret anyagával különleges tartósságot és elegáns megjelenést biztosít. A nyomógomb működési elve a nyomó-nyomó funkció, amely rendkívül praktikus olyan alkalmazásokban, ahol gyors és egyértelmű kezelői visszajelzés szükséges. A fehér, jelölés nélküli nyomólap lehetőséget ad egyedi feliratozásra vagy utólagos jelölések elhelyezésére, így rugalmasan alkalmazható különböző ipari környezetekben.
A ZB4BH01 műszaki paraméterei lenyűgözőek: a mechanikai élettartama eléri a 2.000.000 kapcsolási ciklust, ami rendkívüli tartósságot jelent még intenzív használat mellett is. A termék védettsége kiemelkedő, IP66, IP67, IP69 és IP69K szabványoknak egyaránt megfelel, ami azt jelenti, hogy ellenáll a pornak, a vízsugaraknak, valamint időszakos vízbe merítésnek is, így mosó-tisztító berendezésekben is alkalmazható. A NEMA 13 és NEMA 4X védelmi fokozat további biztonságot nyújt ipari környezetben. Az IK06 fokozatú mechanikai védelem pedig biztosítja a rongálással szembeni ellenállást.
A ZB4BH01 nyomógomb fej rendkívül széles környezeti feltételek között használható: működési és tárolási hőmérséklet-tartománya -40°C és +70°C között van. A termék rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féllsinus-hullám gyorsulás esetén az IEC 60068-2-27 szabvány alapján. Túlfeszültség kategóriája Class I, az IEC 60536 szabványnak megfelelően. A termék számos nemzetközi szabványnak megfelel, többek között az IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1 előírásainak. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal, ami globális alkalmazhatóságát biztosítja.
Schneider Electric Harmony XB4 - ZB4BH01 műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB4
Típus: Fej nem-világító nyomógombhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22,5 mm
Fej típus: Standard
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Fehér sima, jelöletlen
Sapka/működtető vagy lencse színe: Fehér
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 28 mm
Mechanikai élettartam: 2000000 ciklus
Elektromos összetétel kód: C11 az elülső szerelésű egyszeres blokkokat használó <3 érintkezőhöz
Elektromos összetétel kód: C15 az elülső szerelésű egyszeres blokkokat használó <1 érintkezőhöz
Elektromos összetétel kód: C9 az elülső szerelésű egyszeres blokkokat használó <3 érintkezőhöz
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP védettségi fokozat: IP67
IP védettségi fokozat: IP69
IP védettségi fokozat: IP69K
NEMA védettségi fokozat: NEMA 13
NEMA védettségi fokozat: NEMA 4X
IK védettségi fokozat: IK06 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, UL 508, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féllsinus-hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) féllsinus-hullám gyorsulás esetén az IEC 60068-2-27 szerint
