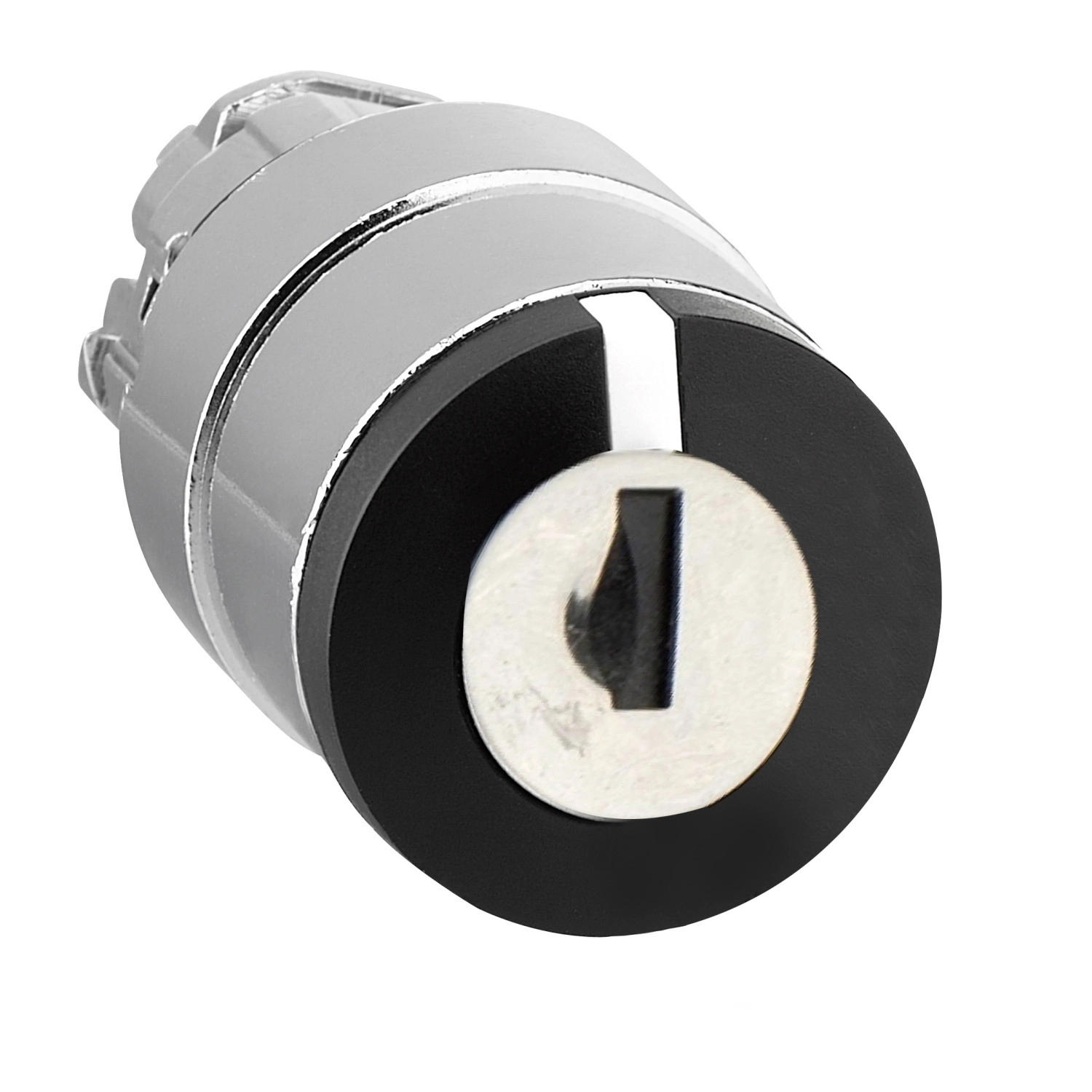

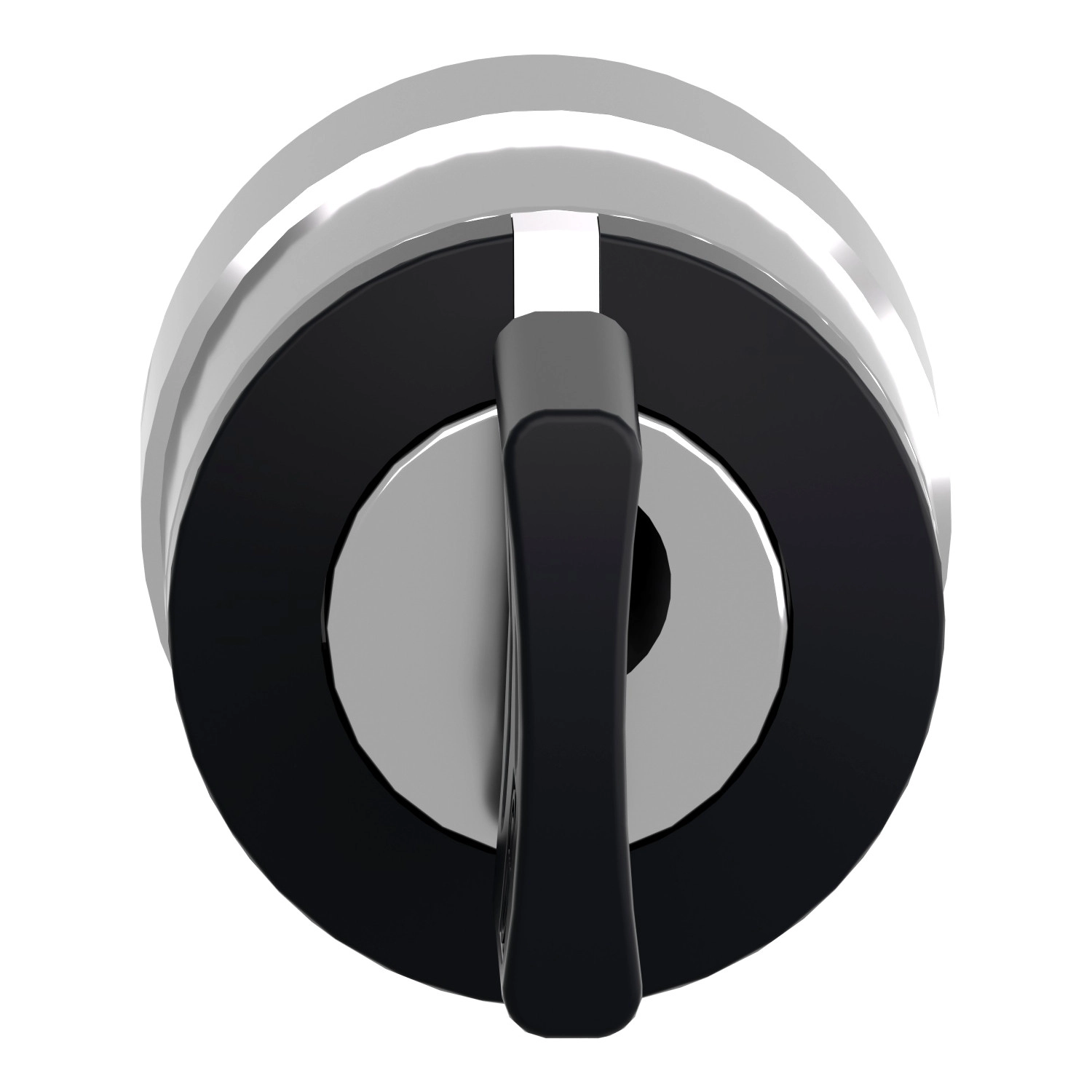

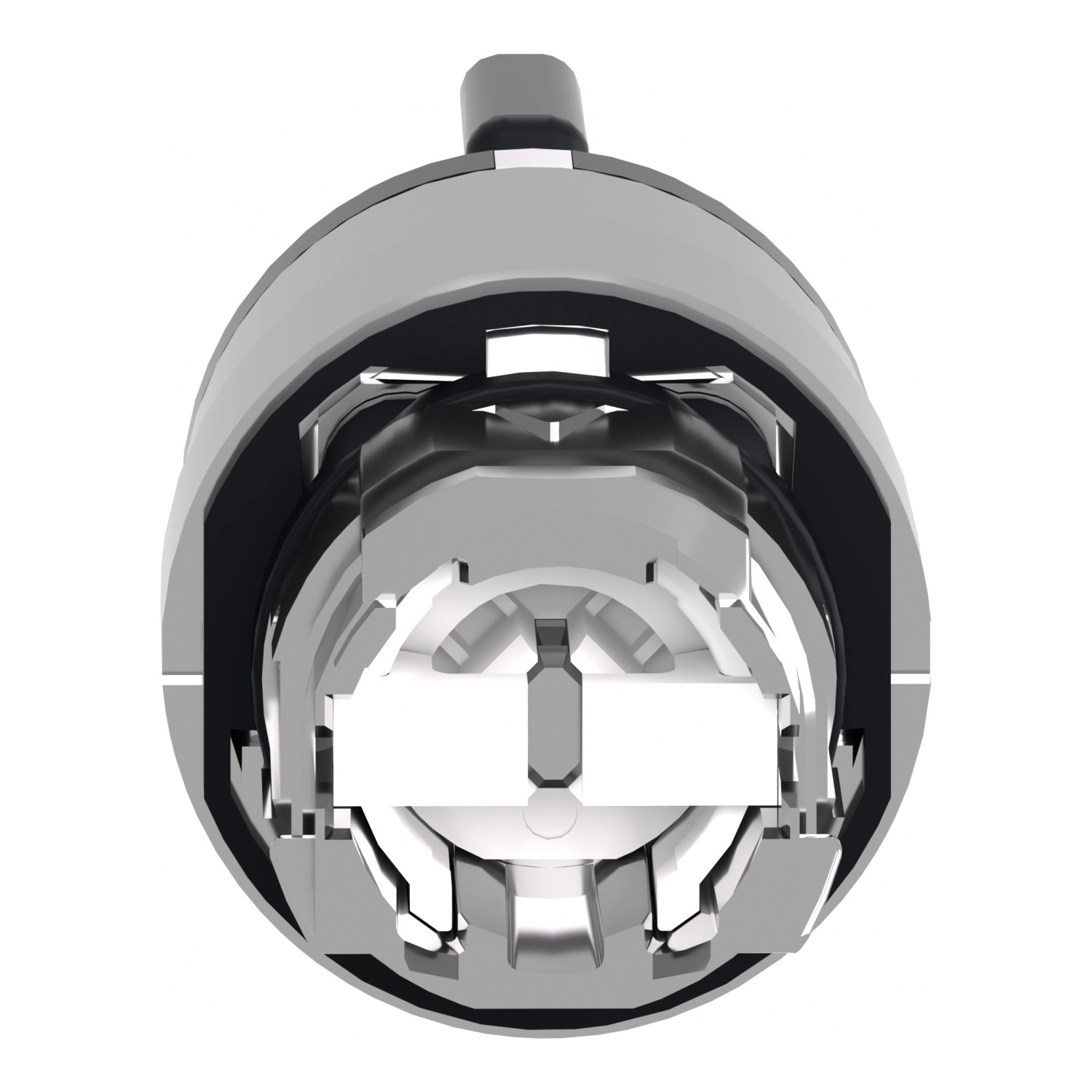

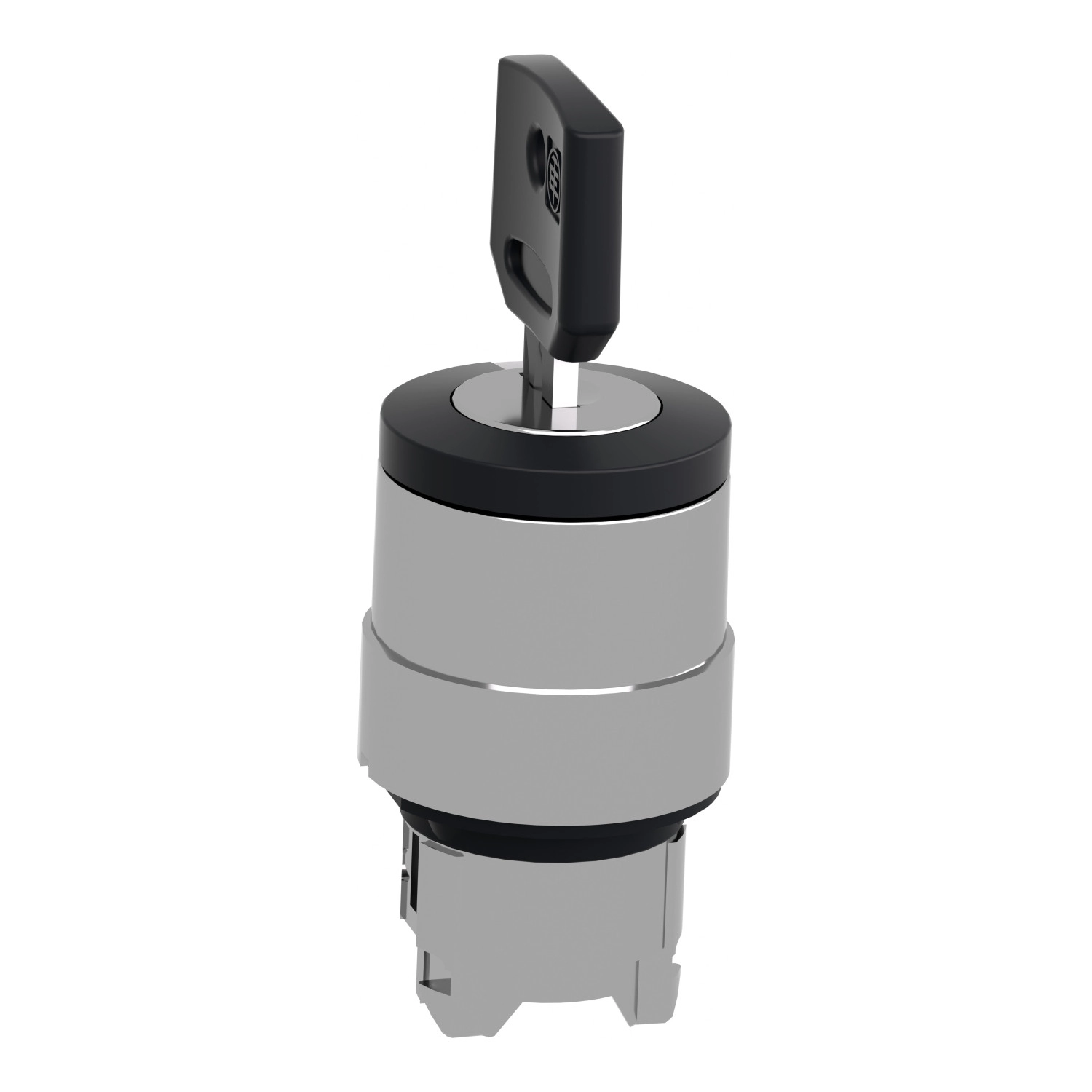

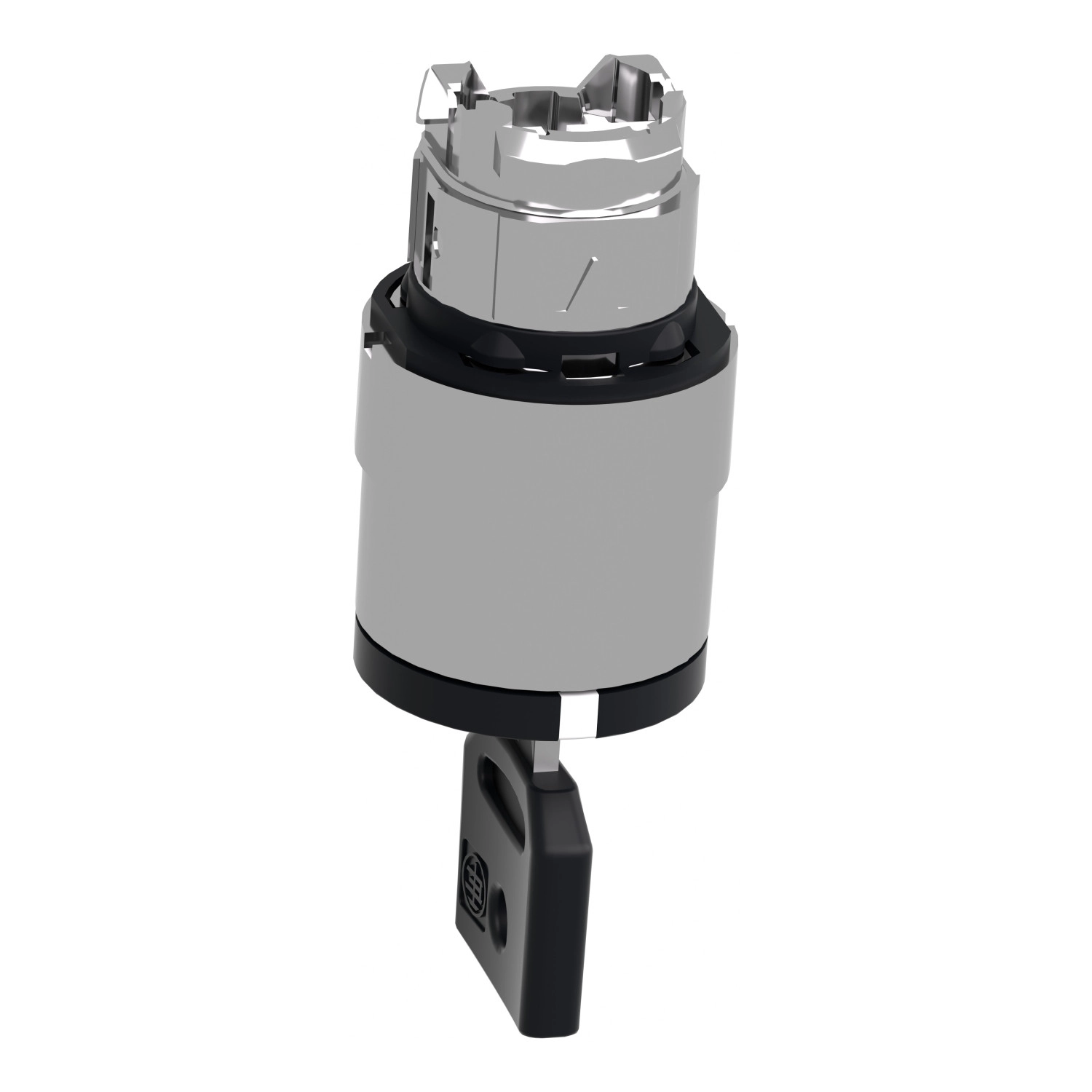

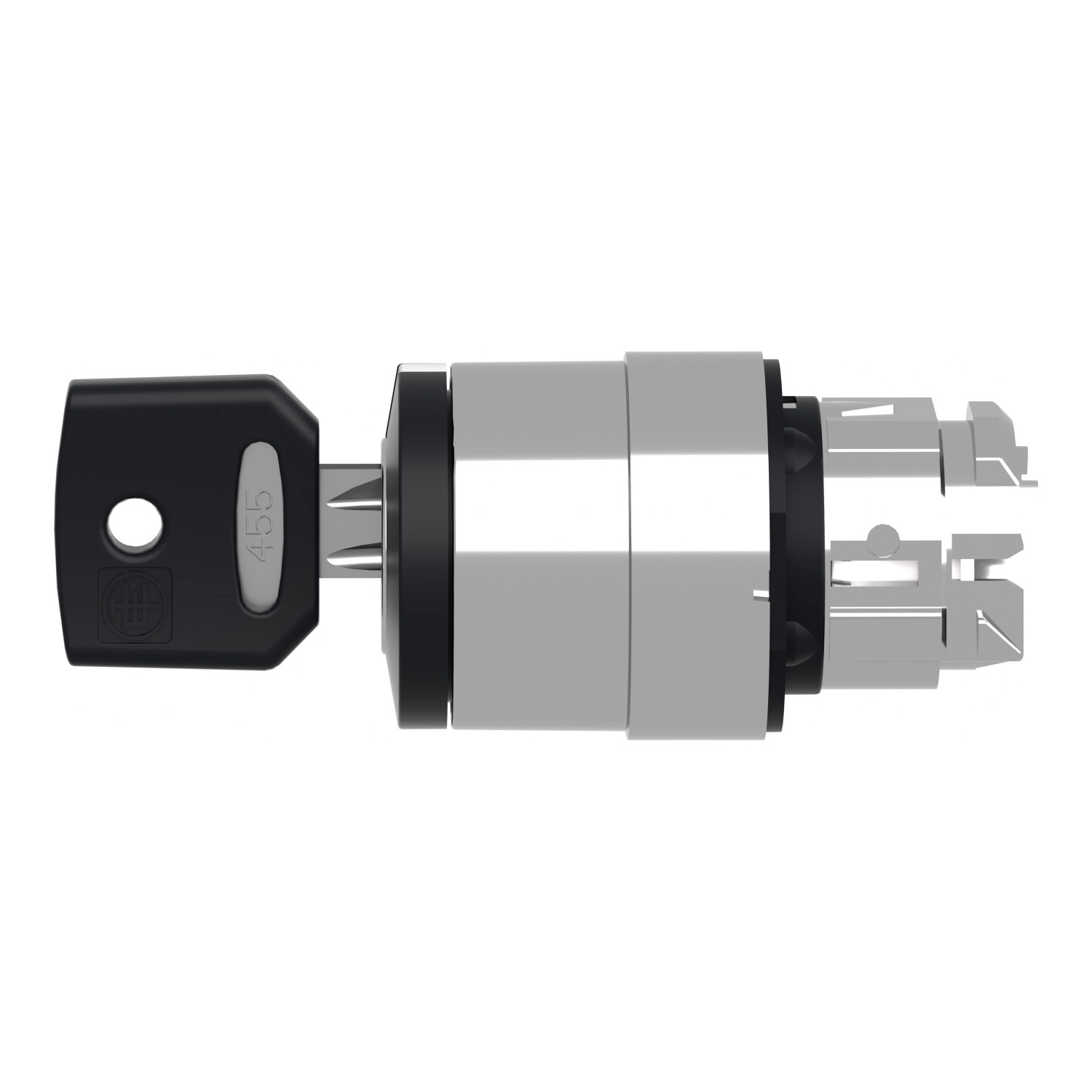

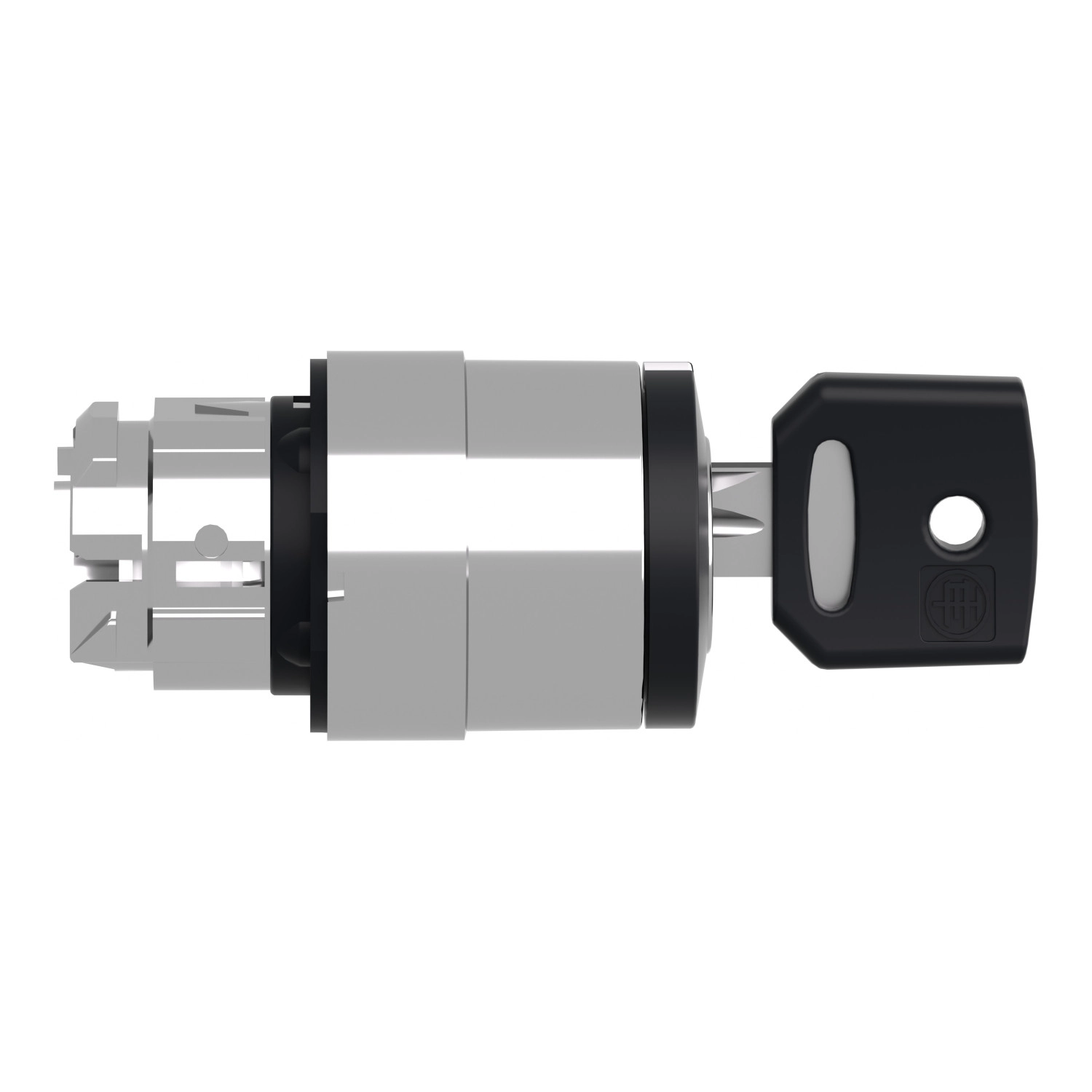

A Schneider Electric Harmony XB4 ZB4BG8 egy professzionális minőségű kulcsos választókapcsoló fej, amely ipari környezetben történő használatra lett tervezve. Ez a fekete, fém kivitelű kapcsolófej a népszerű Harmony XB4 sorozat része, amely megbízhatóságáról és tartósságáról ismert a villamos kapcsolóberendezések piacán.
A ZB4BG8 kulcsos választókapcsoló fej 22 mm-es standard szerelőnyílásba illeszthető, így kompatibilis a legtöbb ipari vezérlőpanellel és készülékkel. A kapcsoló három pozícióval rendelkezik (±45°), és különleges tulajdonsága, hogy jobbról automatikusan visszatér középső állásba. A középső állásban a 455-ös kulcs kivehető, így biztosítva a jogosulatlan működtetés elleni védelmet. Ez a funkció különösen hasznos olyan alkalmazásokban, ahol csak az arra jogosult személyek férhetnek hozzá bizonyos gépfunkciókhoz vagy vezérlési módokhoz.
A termék kiváló minőségű, krómozott fém kerettel rendelkezik, míg maga a kapcsolótest fekete színű. A kapcsoló robusztus kialakítású, mechanikai élettartama 1 000 000 kapcsolási ciklus, ami kiemelkedően hosszú üzemidőt biztosít még intenzív használat mellett is. A ZB4BG8 ellenáll a magas nyomású mosásnak is (7000000 Pa 55 °C-on, 0,1 m távolságból), ami különösen előnyös olyan ipari környezetben, ahol a berendezések rendszeres tisztítása szükséges.
A kapcsolófej extrém környezeti feltételek mellett is megbízhatóan működik, széles működési hőmérséklet-tartománya -40°C-tól +70°C-ig terjed. A termék magas szintű védettséggel rendelkezik: IP66, IP67, IP69 és IP69K besorolású, valamint megfelel a NEMA 13 és NEMA 4X szabványoknak is. Ütésállósága IK06 minősítésű (ZBGP lyukfedővel). Ez a sokoldalú védelmi rendszer garantálja, hogy a kapcsoló a legzordabb ipari körülmények között is megfelelően működjön, beleértve a por, nedvesség, vízsugár és vegyi anyagokkal szembeni ellenállást.
A ZB4BG8 rugalmasan alkalmazható különböző elektromos konfigurációkban, a hozzá illeszthető érintkező blokkok segítségével. A termék adatlapja részletesen ismerteti a különböző elektromos összeállítási lehetőségeket, a C3-tól a C11-ig terjedő kódokkal jelölve. Ezek a kódok meghatározzák, hogy az adott konfiguráció hány érintkezőt támogat, és azok milyen elrendezésben használhatók. A kapcsoló használható akár csavaros csatlakozókkal, dugaszolható csatlakozókkal, vagy akár nyomtatott áramköri lapra szerelve is. A kapcsoló érintkezőinek állapotáról részletes táblázatok állnak rendelkezésre, amelyek pontosan mutatják, hogy a három pozícióban (315°, 0° és 45°) mely érintkezők zárt vagy nyitott állapotúak.
A Schneider Electric Harmony XB4 ZB4BG8 kulcsos választókapcsoló fej számos nemzetközi szabványnak és tanúsítványnak megfelel, beleértve az EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14 és EN/IEC 60947-1 szabványokat. Rendelkezik CSA, DNV, BV, LROS és UL listázással, ami igazolja a termék megbízhatóságát és biztonságosságát. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BG8 -fém választókapcsoló fej műszaki adatok
Termék jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej kulcsos választókapcsolóhoz
Rövid terméknév: ZB4
Anyag: Krómozott fém előlap
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőelem fej alakja: Kerek
Visszatérés iránya: Jobbról középre
Kezelőelem típusa: Fekete kulcsos kapcsoló
Kezelőelem pozíció információ: 3 pozíció +/- 45°
Zár típusa: 455-ös kulcs
Kulcs kivétel pozíciója: Középső állásban
CAD méretek
Szélesség: 29 mm
Magasság: 29 mm
Mélység: 72 mm
Műszaki jellemzők
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítás kódja:
C3: <6 érintkező egyszerű blokkal, előlapi szerelés
C4: <6 érintkező egyszerű és dupla blokkal, előlapi szerelés
C5: <5 érintkező egyszerű blokkal, előlapi szerelés
C6: <5 érintkező egyszerű és dupla blokkal, előlapi szerelés
C7: <4 érintkező egyszerű blokkal, előlapi szerelés
C8: <4 érintkező egyszerű és dupla blokkal, előlapi szerelés
C11: <3 érintkező egyszerű blokkal, előlapi szerelés
Eszköz bemutatása: Alap elem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültség kategória: I. osztály, IEC 60536 szabvány szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 ZBGP lyukfedővel (IEC 50102 szerint)
Szabványok és tanúsítványok
Vonatkozó szabványok: EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-4, GB 14048.5, CSA C22.2 No 14, EN/IEC 60947-1
Terméktanúsítványok: CSA, DNV, BV, LROS, UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén IEC 60068-2-27 szerint
