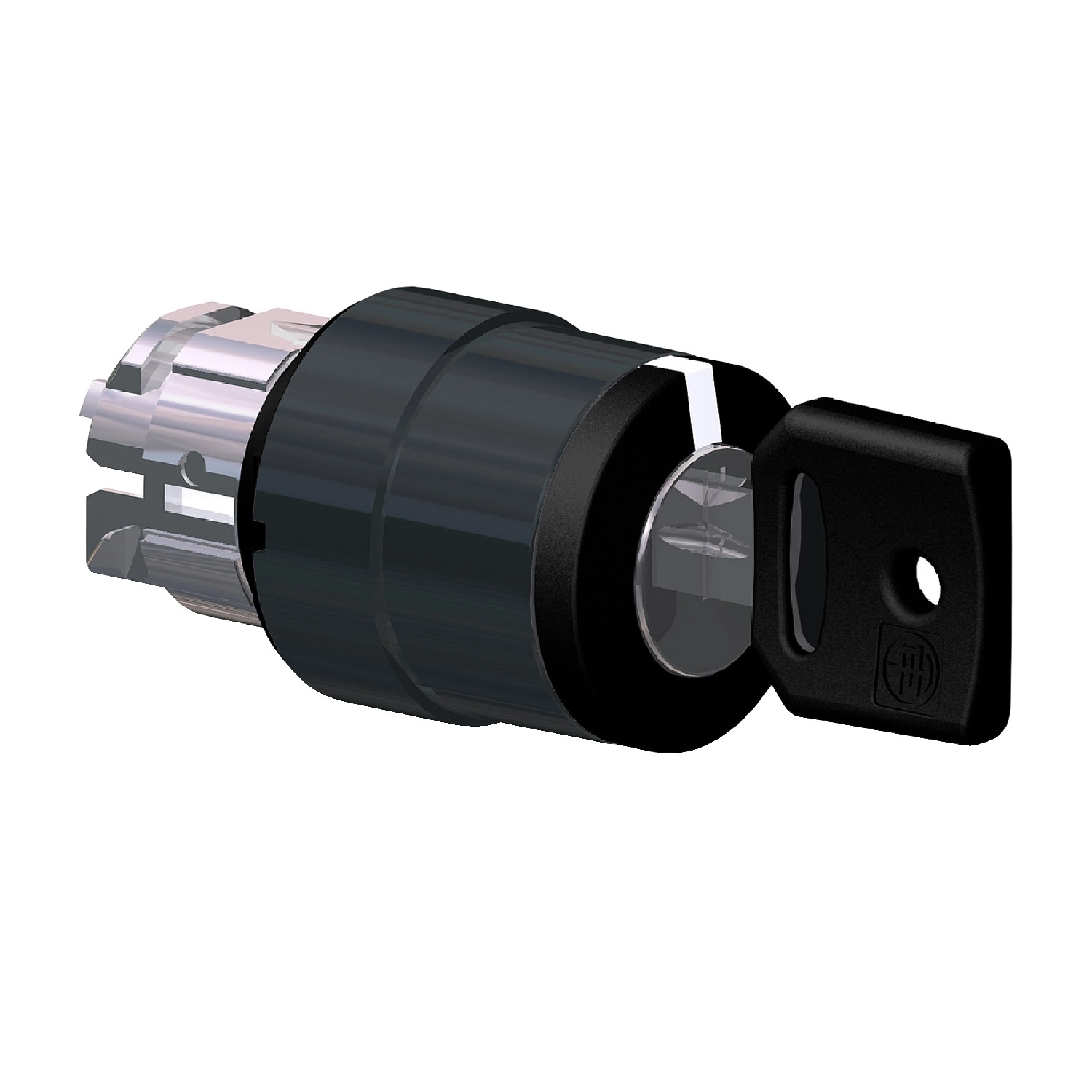

A Schneider Electric Harmony XB4 sorozatból származó ZB4BG77 kulcsos választókapcsoló fej egy professzionális kapcsolóelem, amely ipari vezérlőrendszerekbe történő beépítésre szolgál. Ez a fekete fém peremes, 22 mm átmérőjű kapcsolófej a Harmony XB4 termékcsalád része, amely széles körben elismert robusztus kialakításáról és tartósságáról az ipari automatizálás területén.
A ZB4BG77 kulcsos választókapcsoló fej három pozícióval rendelkezik, amelyek között rugós visszatérítés biztosítja az automatikus középhelyzetbe állást. A kapcsoló működtetésével +/-45 fokos elfordítással lehet a különböző állásokat elérni, majd a kulcs elengedésekor automatikusan visszatér a középső pozícióba. A kulcs csak a középső pozícióban vehető ki, ami biztonsági szempontból különösen fontos funkció. A termék 455-ös kulcstípussal működik, amely fekete kivitelű, így könnyen illeszkedik az ipari környezetbe.
A Schneider Electric ZB4BG77 választókapcsoló fej műszaki paraméterei kiemelkedőek. A termék fekete fém előlappal rendelkezik, ami különösen ellenállóvá teszi a mechanikai behatásokkal szemben. Mechanikai élettartama rendkívül magas, 1000000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál ipari környezetben is. A kapcsoló ellenáll a nagynyomású mosásnak is, akár 7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 m távolságról, ami a mosószerekkel és vegyszerekkel szemben is kiváló védelmet biztosít.
A termék védettségi szintje kiemelkedő: IP66, IP67, IP69 és IP69K szabványoknak megfelelő kialakítással rendelkezik, így por és víz ellen teljes védelmet nyújt, valamint nagy nyomású, magas hőmérsékletű vízsugaraknak is ellenáll. NEMA 13 és NEMA 4X besorolásnak is megfelel, ami az észak-amerikai piacokon való használathoz elengedhetetlen. A termék széles környezeti hőmérséklet-tartományban használható: -40°C-tól +70°C-ig, mind üzemi, mind tárolási körülmények között.
A ZB4BG77 választókapcsoló fej számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1 és GB 14048.5 előírásoknak. Rendelkezik továbbá CSA, DNV, BV, LROS (Lloyds Register of Shipping) és UL tanúsítványokkal is, ami globális felhasználhatóságát biztosítja. A termék ellenáll a rezgéseknek 5 gn erősségig 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint ütésállósága is kiemelkedő: 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás esetén is megfelelően működik az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB4 - ZB4BG77 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Fej kulcsos választókapcsolóhoz
Eszköz rövid neve: ZB4
Előlap anyaga: Fekete fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatósági mennyiség: 1
Jelzőegység fejének alakja: Kerek
Visszatérés: Középre
Működtető profil: Fekete kulcsos kapcsoló
Működtető típusa: Rugós visszatérés
Működtető pozíció információ: 3 pozíció +/- 45°
Zártípus: 455-ös kulcs
Kulcs kivételi pozíció: Középső
Kiegészítő adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 <6 érintkezőhöz egyszeres blokkok használatával előlapi szerelésnél
C4 <6 érintkezőhöz egyszeres és dupla blokkok használatával előlapi szerelésnél
C5 <5 érintkezőhöz egyszeres blokkok használatával előlapi szerelésnél
C6 <5 érintkezőhöz egyszeres és dupla blokkok használatával előlapi szerelésnél
C7 <4 érintkezőhöz egyszeres blokkok használatával előlapi szerelésnél
C8 <4 érintkezőhöz egyszeres és dupla blokkok használatával előlapi szerelésnél
C11 <3 érintkezőhöz egyszeres blokkok használatával előlapi szerelésnél
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet üzemi tartomány: -40…70 °C
Környezeti hőmérséklet tárolási tartomány: -40…70 °C
Túlfeszültségi kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-5-5
UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
GB 14048.5
Terméktanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listázott
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
