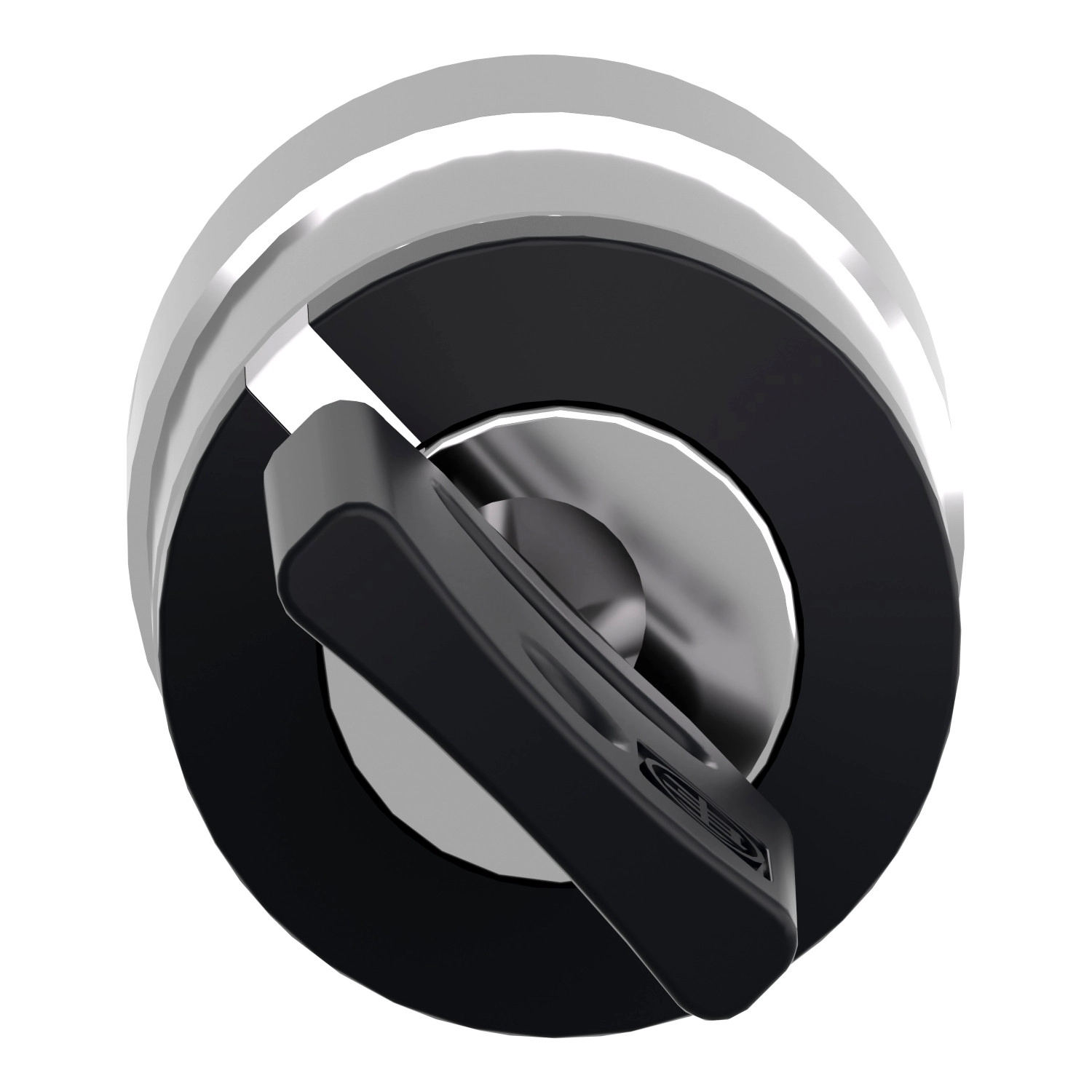

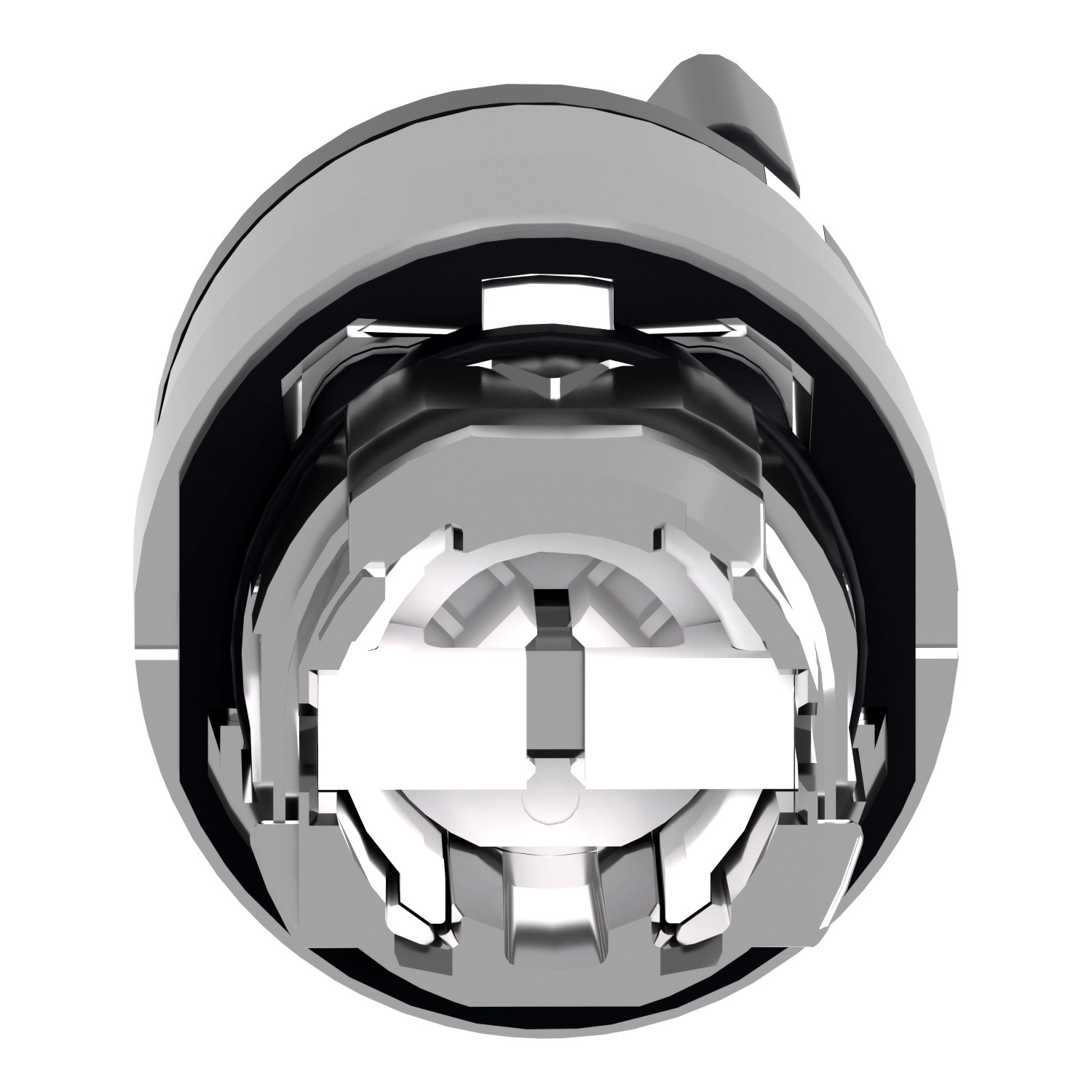

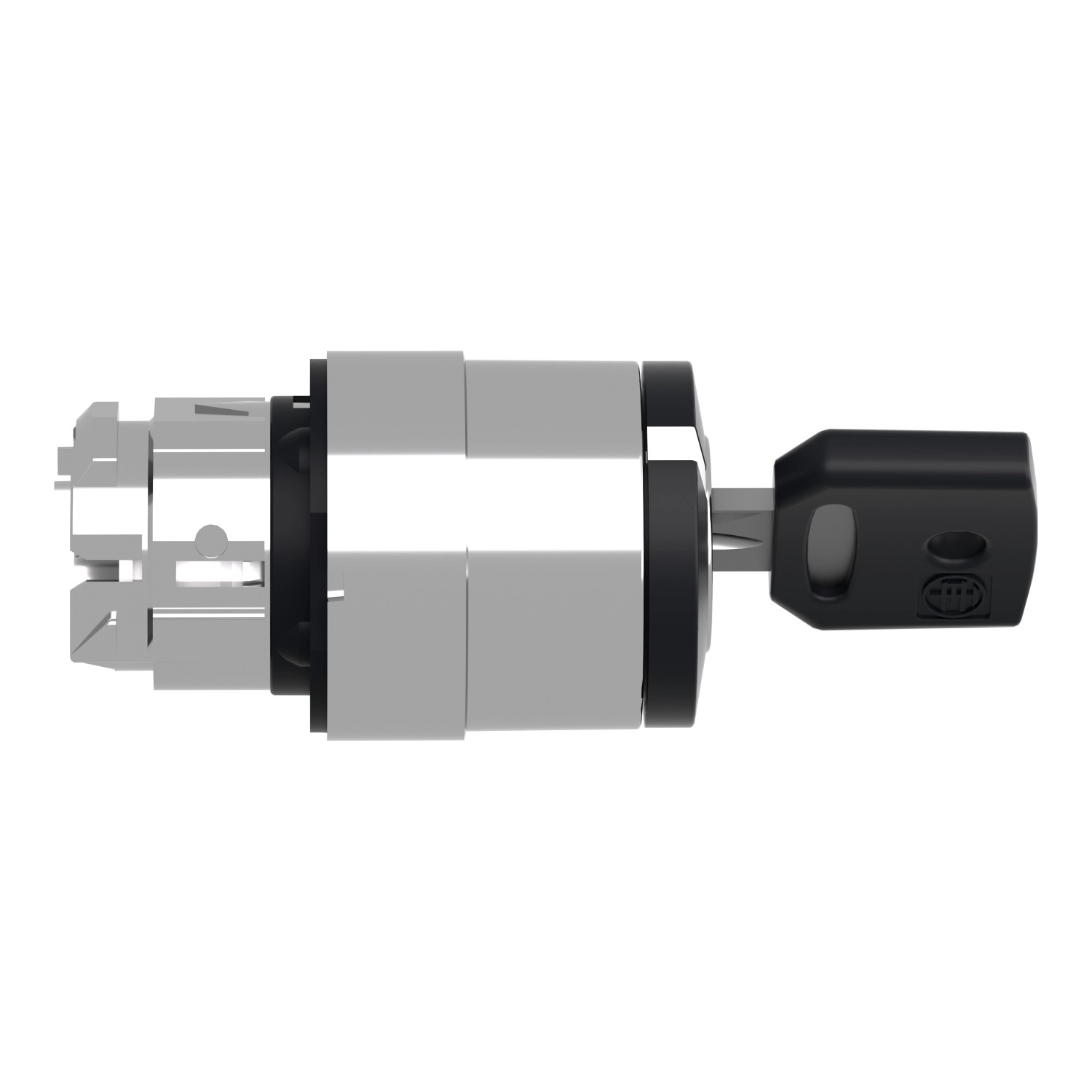

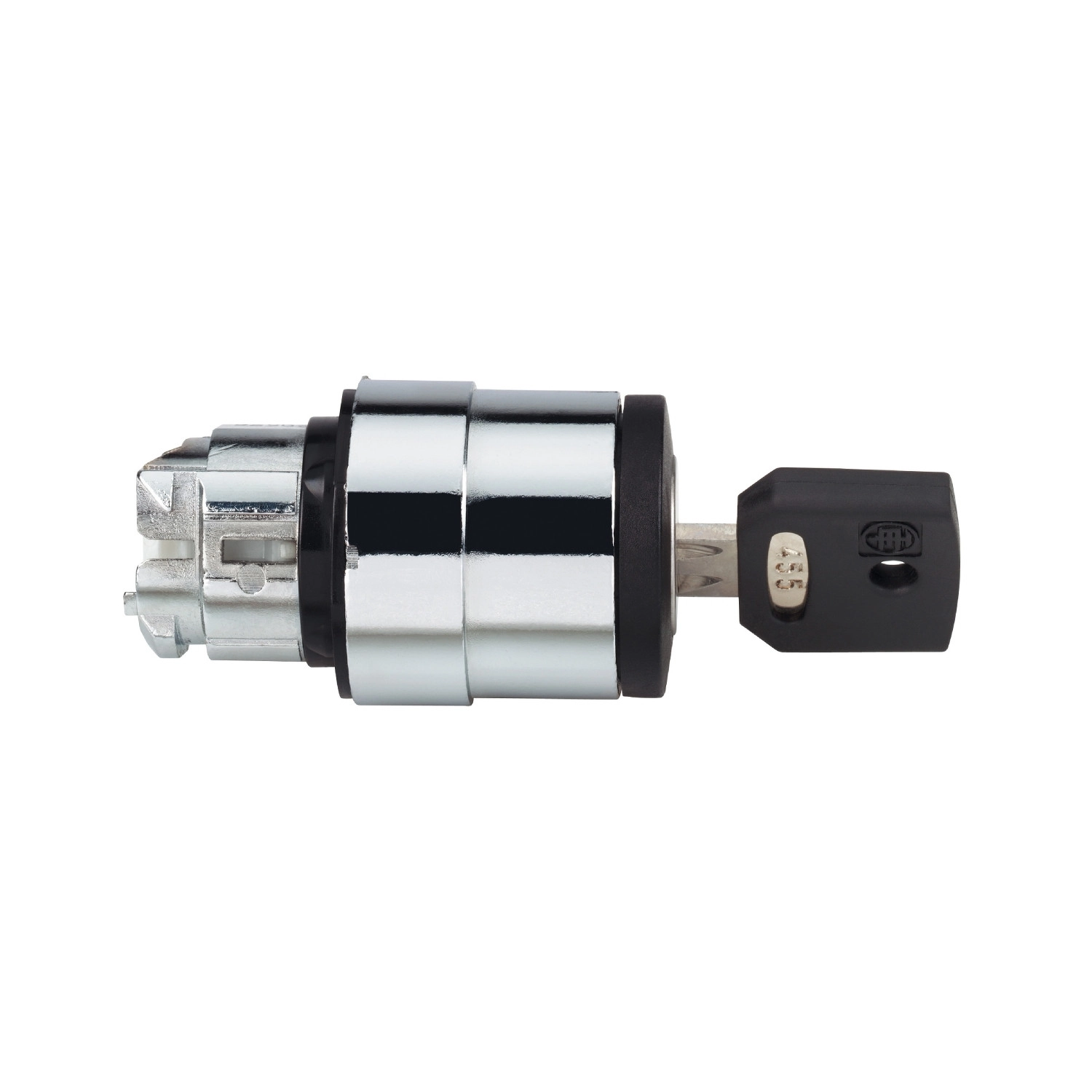

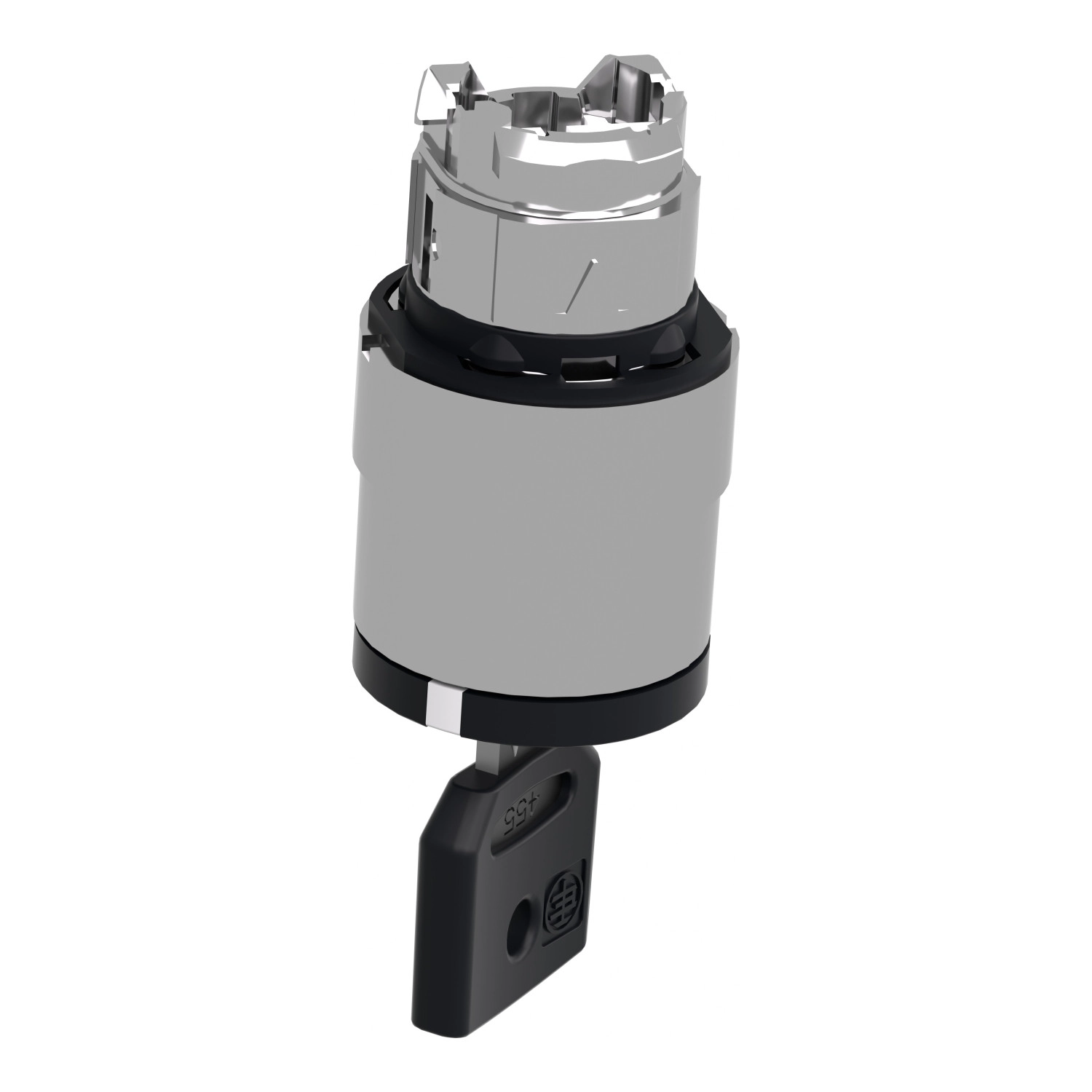

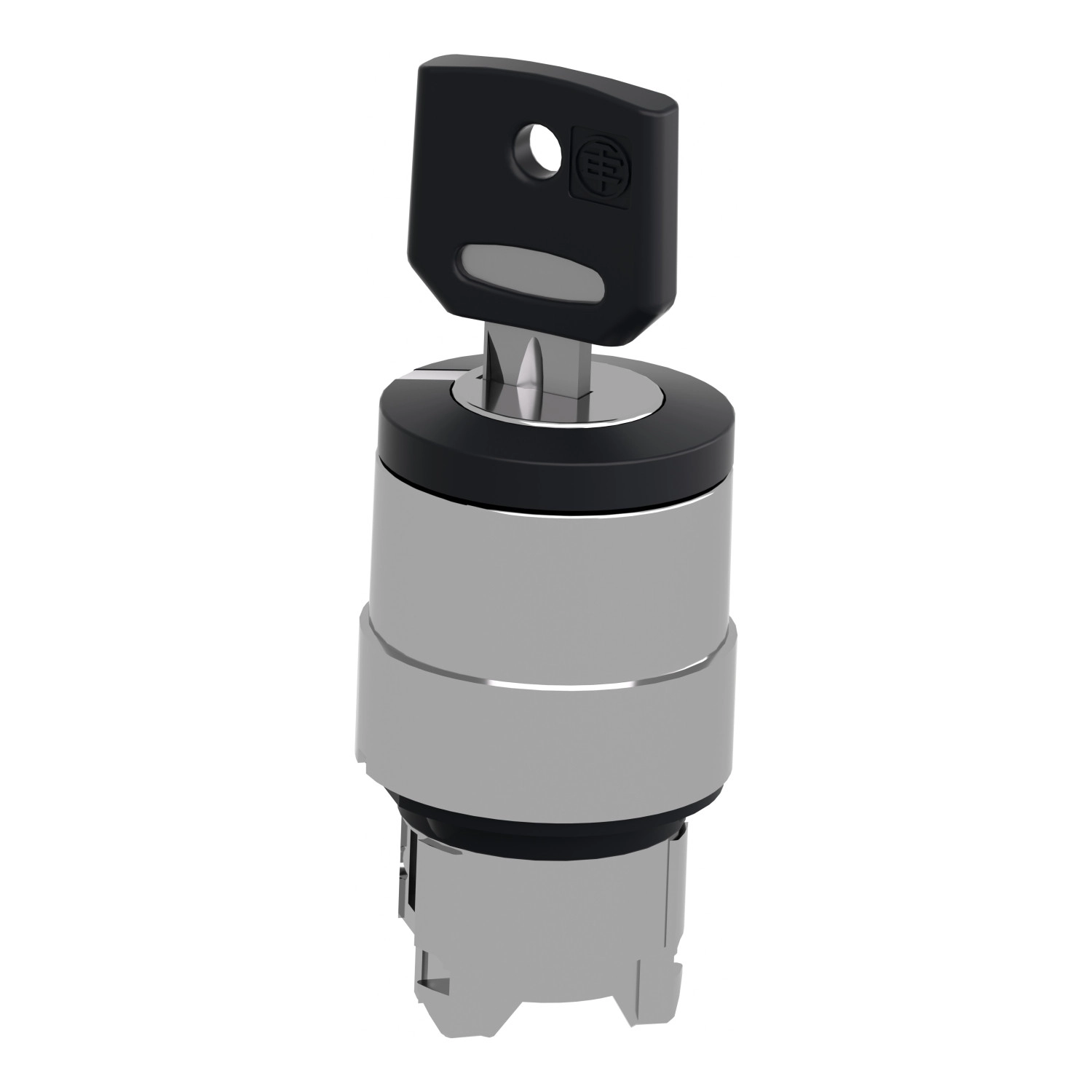

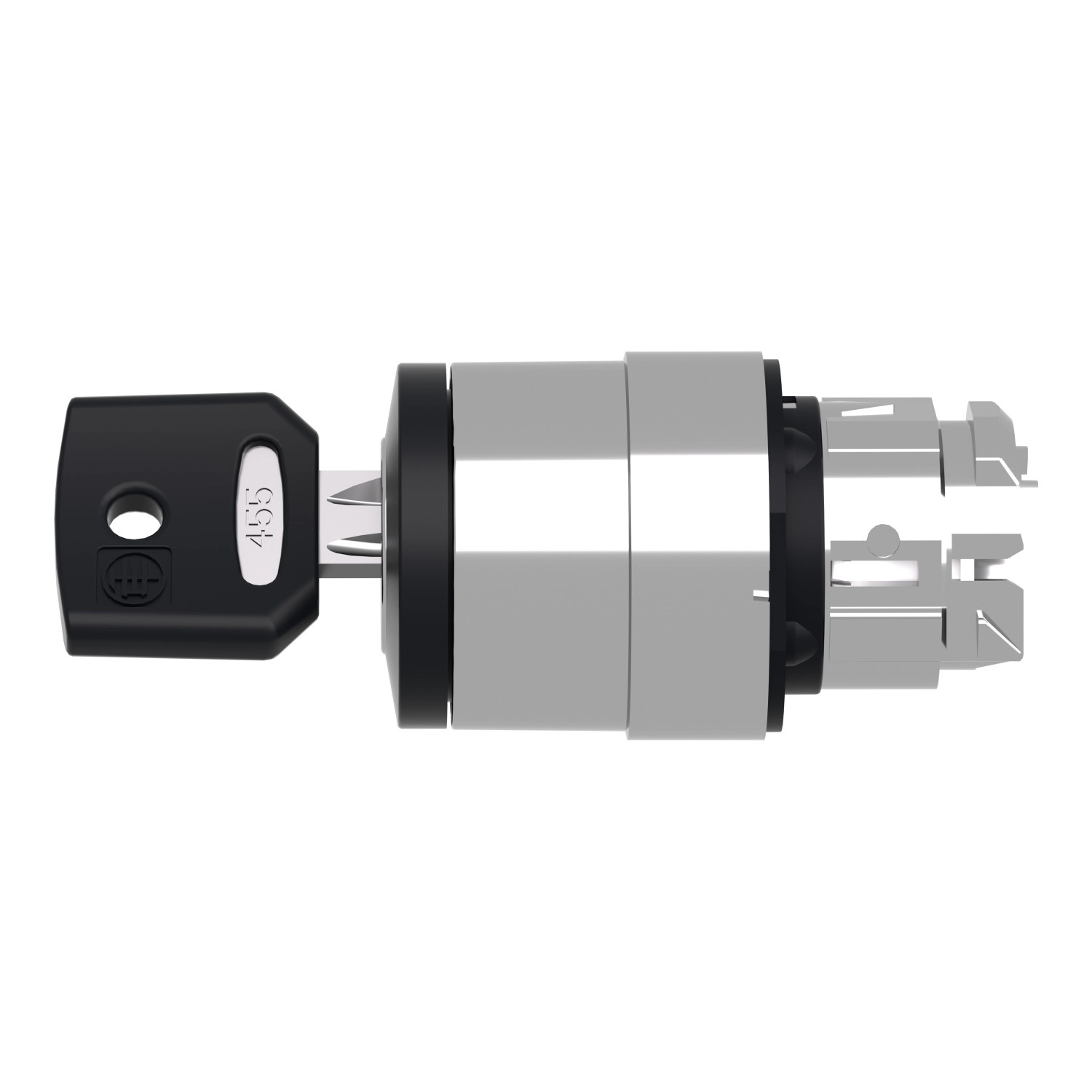

A Schneider Electric Harmony XB4 választókapcsoló fej (ZB4BG6) egy professzionális minőségű ipari vezérlőeszköz, amely rendkívül tartós és megbízható működést biztosít még a legigényesebb környezetekben is. A krómozott fém kivitelnek köszönhetően ellenáll a kopásnak, korróziónak és a mechanikai behatásoknak, így ideális választás hosszú távú ipari alkalmazásokhoz.
Ez a kulcsos választókapcsoló fej 22 mm-es standard szerelőnyílásba illeszthető, ami kompatibilissé teszi a legtöbb ipari vezérlőpanellel és berendezéssel. A speciális 455-ös kulcs biztonsági funkcióval rendelkezik - csak a kulcs birtokában lehet a kapcsolót működtetni, ami megakadályozza a jogosulatlan használatot. A kulcs kizárólag a bal oldali pozícióban húzható ki, ami további védelmet jelent a kritikus rendszerek esetén. A 2 pozíciós működés 90°-os elfordítással történik, a jobb pozícióból automatikusan visszatér balra a rugós szerkezetnek köszönhetően.
A kapcsolófej fekete színű, ami jól látható kontrasztot biztosít az ipari környezetben, és könnyen azonosíthatóvá teszi a kezelőszervek között. A szabványos kerek forma és a professzionális kialakítás illeszkedik a Harmony XB4 sorozat többi eleméhez, így egységes megjelenést biztosít a teljes vezérlőpanelen.
A ZB4BG6 modell kivételes ellenállóképességgel rendelkezik a környezeti hatásokkal szemben: IP66, IP67, IP69 és IP69K védettségi besorolással is rendelkezik, ami teljes porállóságot és különböző vízállósági szinteket garantál. Ez lehetővé teszi a használatát olyan környezetben is, ahol magasnyomású mosás történik (7000000 Pa nyomásig 55°C-on, 0,1 m távolságról). A kapcsoló megfelel a NEMA 13 és NEMA 4X követelményeinek is, ami további bizonyíték a kiemelkedő környezeti ellenállóképességére.
A mechanikai tartósság szempontjából kiemelkedő, hiszen 1.000.000 kapcsolási ciklust garantál a gyártó, ami hosszú élettartamot biztosít még intenzív használat mellett is. A termék széles hőmérsékleti tartományban (-40°C és +70°C között) is megbízhatóan működik, így szélsőséges időjárási körülmények között is alkalmazható. A vibrációval szemben 5 gn (f= 2-500 Hz) ellenállást biztosít, valamint ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) fél-szinusz hullámú gyorsulás esetén is garantált.
A ZB4BG6 választókapcsoló fej kompatibilis különböző érintkezőblokk konfigurációkkal (C3, C4, C5, C6, C7, C8, C11, C15 kódoknak megfelelően), így rugalmasan illeszthető a különböző vezérlési igényekhez. A termék megfelel a szigorú nemzetközi szabványoknak (IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 No 14, GB 14048.5) és számos nemzetközi tanúsítvánnyal rendelkezik (CSA, DNV, BV, LROS, UL). Automációs rendszerek, ipari gépek, biztonsági berendezések és vezérlőpanelek tervezésekor kiváló választás, ahol kulcsfontosságú a hosszú élettartam, a megbízhatóság és a jogosulatlan hozzáférés elleni védelem.
Schneider Electric Harmony XB4 - ZB4BG6 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Jelzőegység fej alakja: Kerek
Visszatérés: Jobbról balra
Kezelőszerv profilja: Fekete kulcsos kapcsoló
Kezelőszerv pozíció információ: 2 állás 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bal
Műszaki adatok
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1.000.000 ciklus
Magasnyomású mosással szembeni ellenállás: 7.000.000 Pa 55°C-on, távolság: 0,1 m
Eszköz jelleg: Alapelem
Elektromos összeállítási kódok
C3: <6 érintkező egyes blokkok használatával előlapi szerelésnél
C4: <6 érintkező egyes és dupla blokkok használatával előlapi szerelésnél
C5: <5 érintkező egyes blokkok használatával előlapi szerelésnél
C6: <5 érintkező egyes és dupla blokkok használatával előlapi szerelésnél
C7: <4 érintkező egyes blokkok használatával előlapi szerelésnél
C8: <4 érintkező egyes és dupla blokkok használatával előlapi szerelésnél
C11: <3 érintkező egyes blokkok használatával előlapi szerelésnél
C15: <1 érintkező egyes blokkok használatával előlapi szerelésnél
Környezeti jellemzők
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Rezgésállóság: 5 gn (f= 2-500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -40...70 °C
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-1, EN/IEC 60947-5-5, EN/IEC 60947-5-4, UL 508, CSA C22.2 No 14, GB 14048.5, EN/IEC 60947-5-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL
