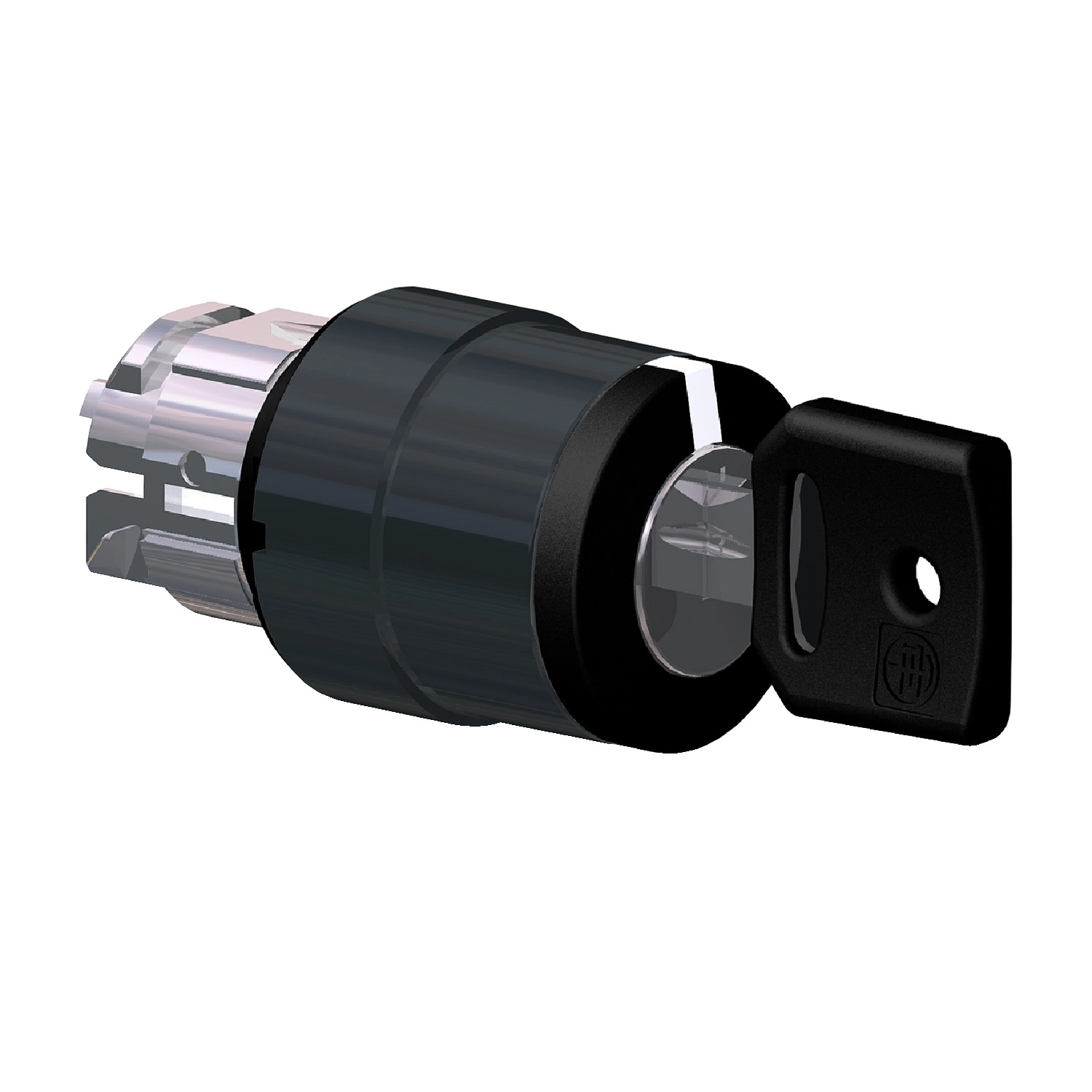

A Schneider Electric Harmony XB4 termékcsalád ZB4BG57 típusú kulcsos választókapcsoló feje egy kiváló minőségű, ipari alkalmazásra szánt kapcsolóelem, amely tökéletes választás vezérlőpanelekhez, gépekhez és automatizálási rendszerekhez. Ez a 22 mm átmérőjű választókapcsoló fej fekete fém előlappal rendelkezik, amely elegáns megjelenést kölcsönöz, miközben kiváló tartósságot biztosít még a legmostohább ipari környezetben is.
A ZB4BG57 kulcsos választókapcsoló három pozícióval rendelkezik, amely +/- 45°-os elfordítással érhető el. A kulcs (455-ös típusú) a bal és jobb pozícióban kivehető, ami extra biztonsági funkciót jelent, hiszen így a kapcsoló pozícióját csak a kulcs birtokosa tudja megváltoztatni, ezáltal megakadályozható az illetéktelen beavatkozás. A stay put (bennmaradó) működési mód biztosítja, hogy a kapcsoló a beállított pozícióban maradjon a kulcs eltávolítása után is. Ez különösen hasznos biztonsági és vezérlési alkalmazásoknál, ahol fontos a véletlenszerű vagy jogosulatlan állapotváltoztatás megelőzése.
A kapcsolófej kimagasló műszaki paraméterekkel rendelkezik, beleértve az IP66, IP67, IP69 és IP69K védettséget, amely teljes por elleni védelmet és különböző víznyomással szembeni ellenállást biztosít. Ezen felül NEMA 13 és NEMA 4X tanúsítvánnyal is rendelkezik, így megfelel a legkülönbözőbb iparági szabványoknak. A kapcsoló rendkívül strapabíró, akár 1 000 000 kapcsolási ciklust is kibír, és ellenáll az 55°C-os, 7000000 Pa nyomású nagynyomású mosónak 0,1 méter távolságból. A vibráció- és ütésállósága is figyelemre méltó: 5 gn (f= 2…500 Hz) rezgésállóság az IEC 60068-2-6 szerint, valamint 30 gn (időtartam = 18 ms) illetve 50 gn (időtartam = 11 ms) ütésállóság az IEC 60068-2-27 szabvány szerint.
A ZB4BG57 választókapcsoló fej különböző elektromos konfigurációkban használható (C3, C4, C5, C6, C7, C8, C11 kódok), lehetővé téve 3-6 kontaktus alkalmazását egyszeres és dupla blokkok kombinálásával, az elülső szerelési módnak köszönhetően. A kapcsolási szekvencia lehetővé teszi a különböző pozíciókban eltérő kontaktusállapotok beállítását, ami maximális rugalmasságot biztosít a rendszertervezés során.
A termék széles működési hőmérséklet-tartománnyal rendelkezik (-40…70 °C), ami lehetővé teszi használatát extrém környezeti feltételek között is. A beépítés egyszerű, a szabványos 22 mm-es szerelőfuratnak köszönhetően, és kompatibilis különböző szerelési megoldásokkal, beleértve a nyomtatott áramköri lap csatlakoztatást is. A ZB4BG57 kulcsos választókapcsoló fej olyan ipari alkalmazásokhoz ideális, ahol kiemelt fontosságú a vezérlés biztonsága, az illetéktelen hozzáférés megakadályozása, valamint a hosszú élettartam és a megbízható működés.
Schneider Electric Harmony XB4 - ZB4BG57 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típusa: Kulcsos választókapcsoló fej
Rövid terméknév: ZB4
Előlap anyaga: Fekete fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Egységcsomag: 1
Jelzőegység fejének alakja: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működtető típusa: Stay put (bennmaradó)
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típus: 455-ös kulcs
Kulcs kivételi pozíció: Bal és jobb
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód:
C3 <6 érintkező esetén egyedi blokkokkal előszereléshez
C4 <6 érintkező esetén egyedi és kettős blokkokkal előszereléshez
C5 <5 érintkező esetén egyedi blokkokkal előszereléshez
C6 <5 érintkező esetén egyedi és kettős blokkokkal előszereléshez
C7 <4 érintkező esetén egyedi blokkokkal előszereléshez
C8 <4 érintkező esetén egyedi és kettős blokkokkal előszereléshez
C11 <3 érintkező esetén egyedi blokkokkal előszereléshez
Termék megjelenése: Alap elem
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
Túlfeszültségi kategória: Class I az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67, IP69, IP69K
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Szabványok és tanúsítványok
Szabványok: GB 14048.5, UL 508, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
