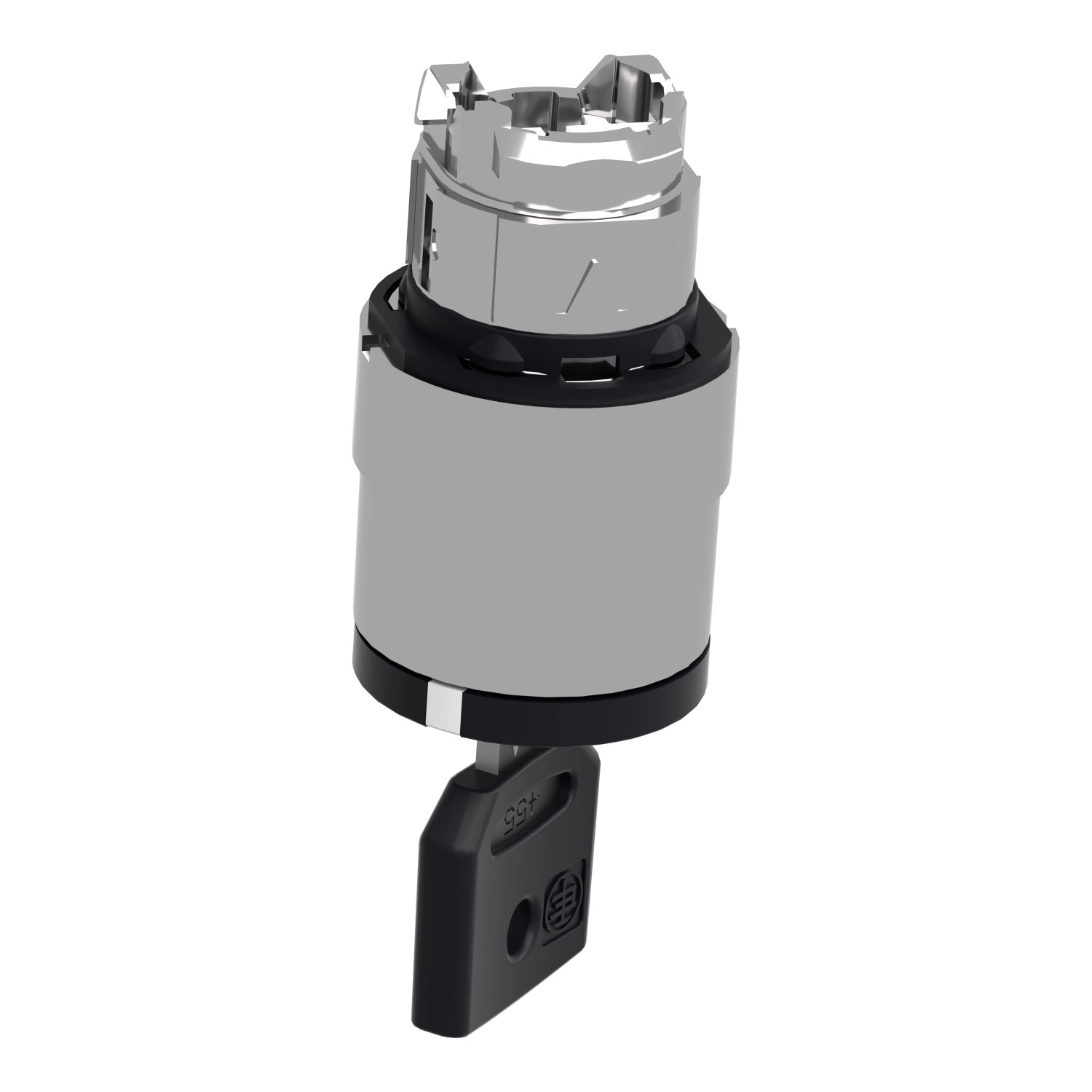

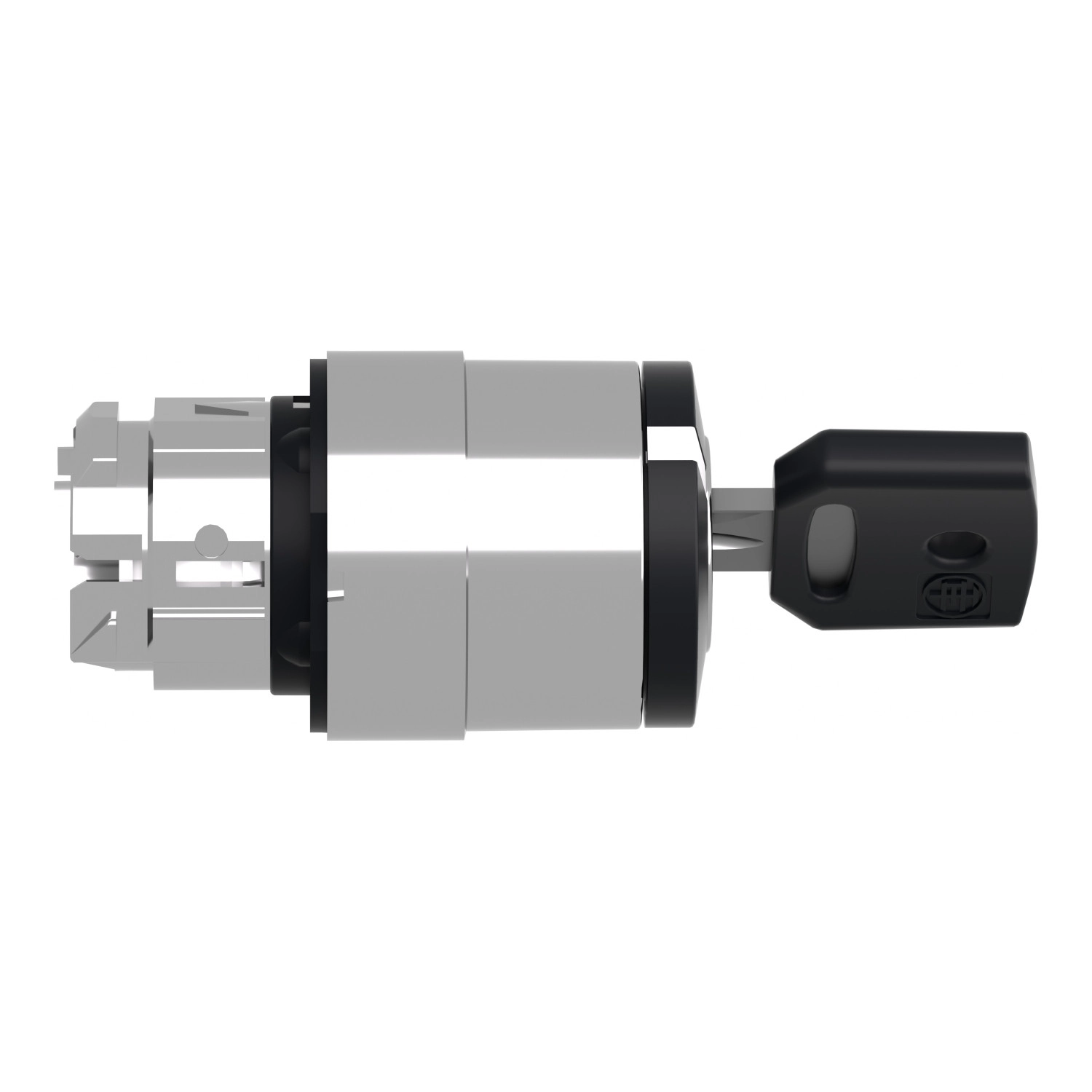

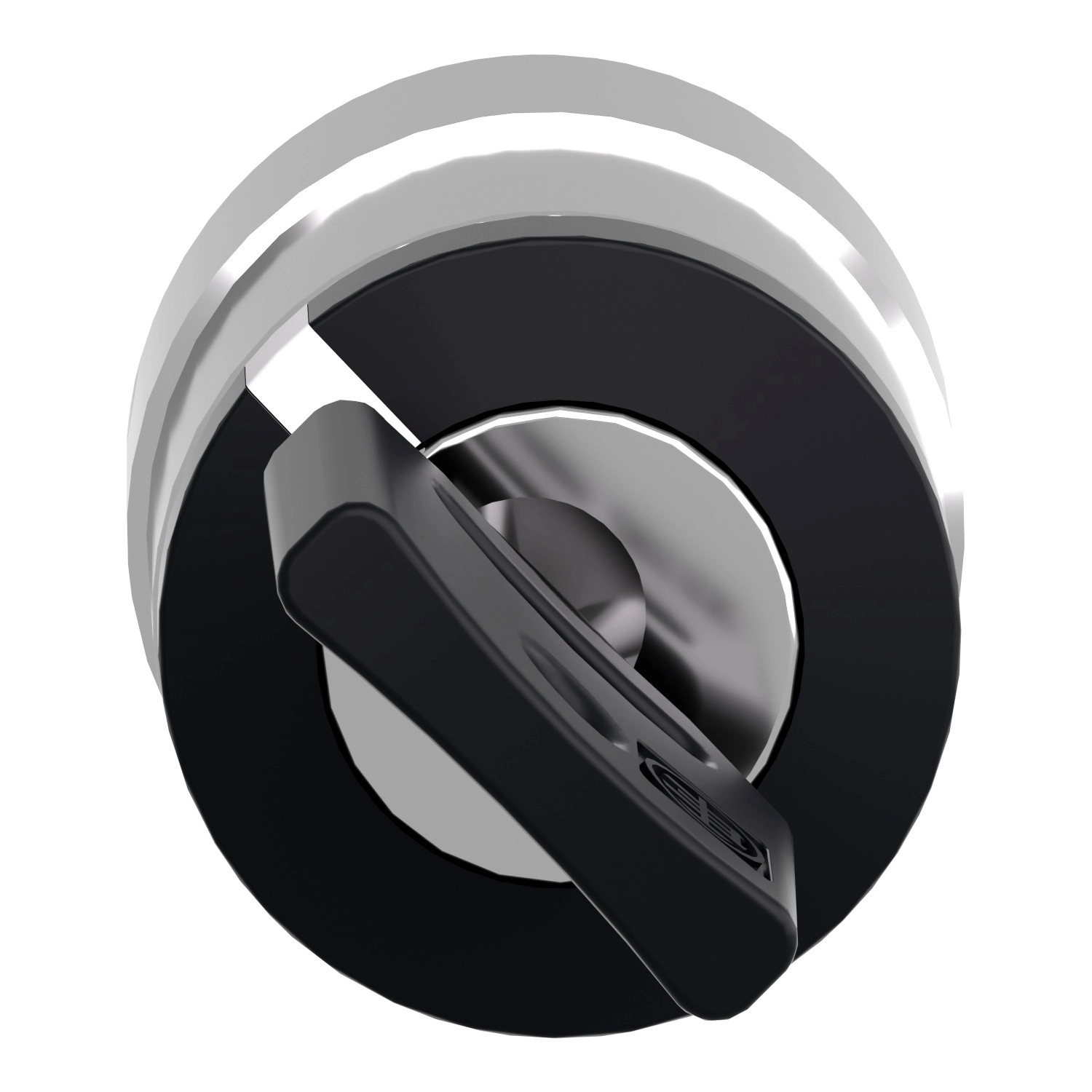

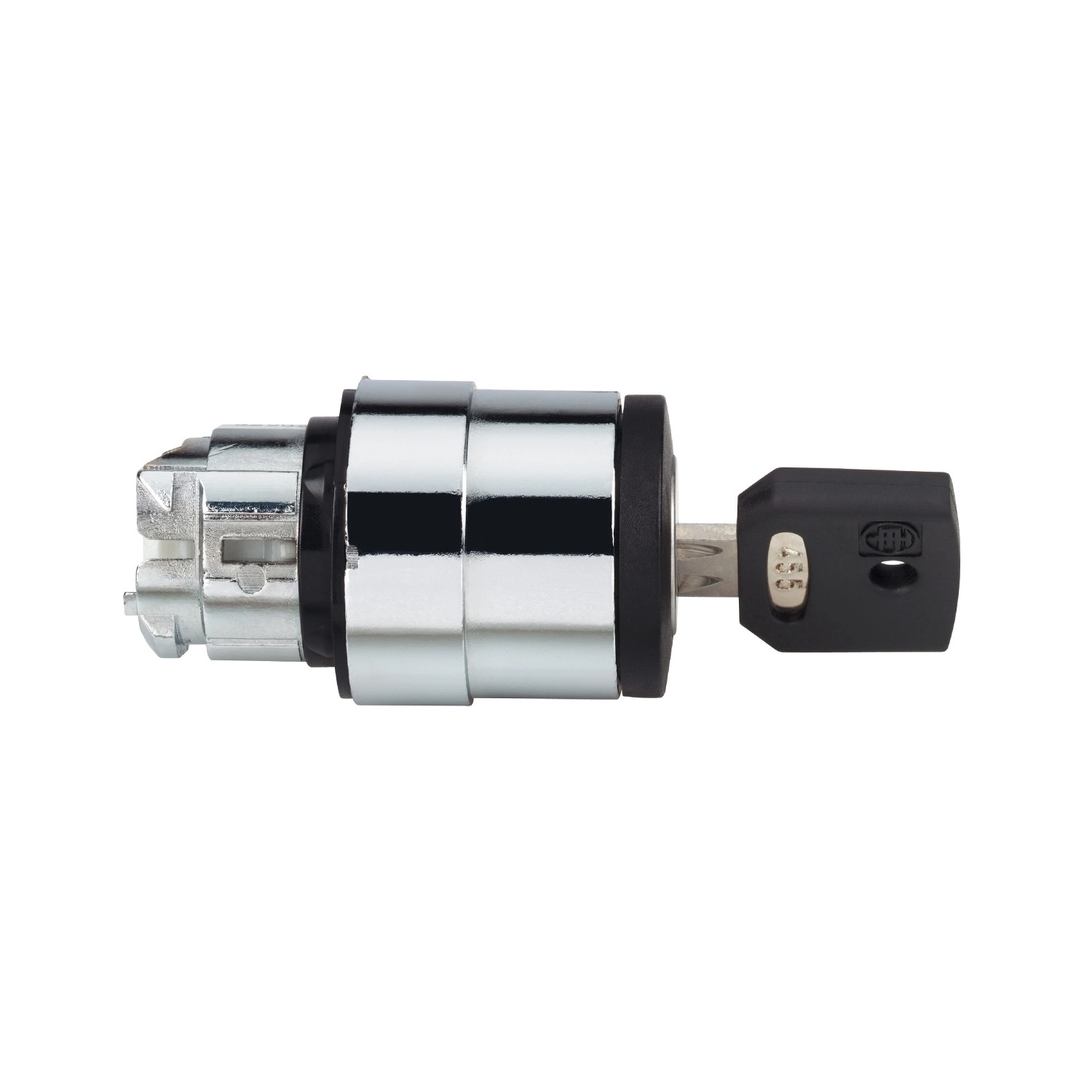

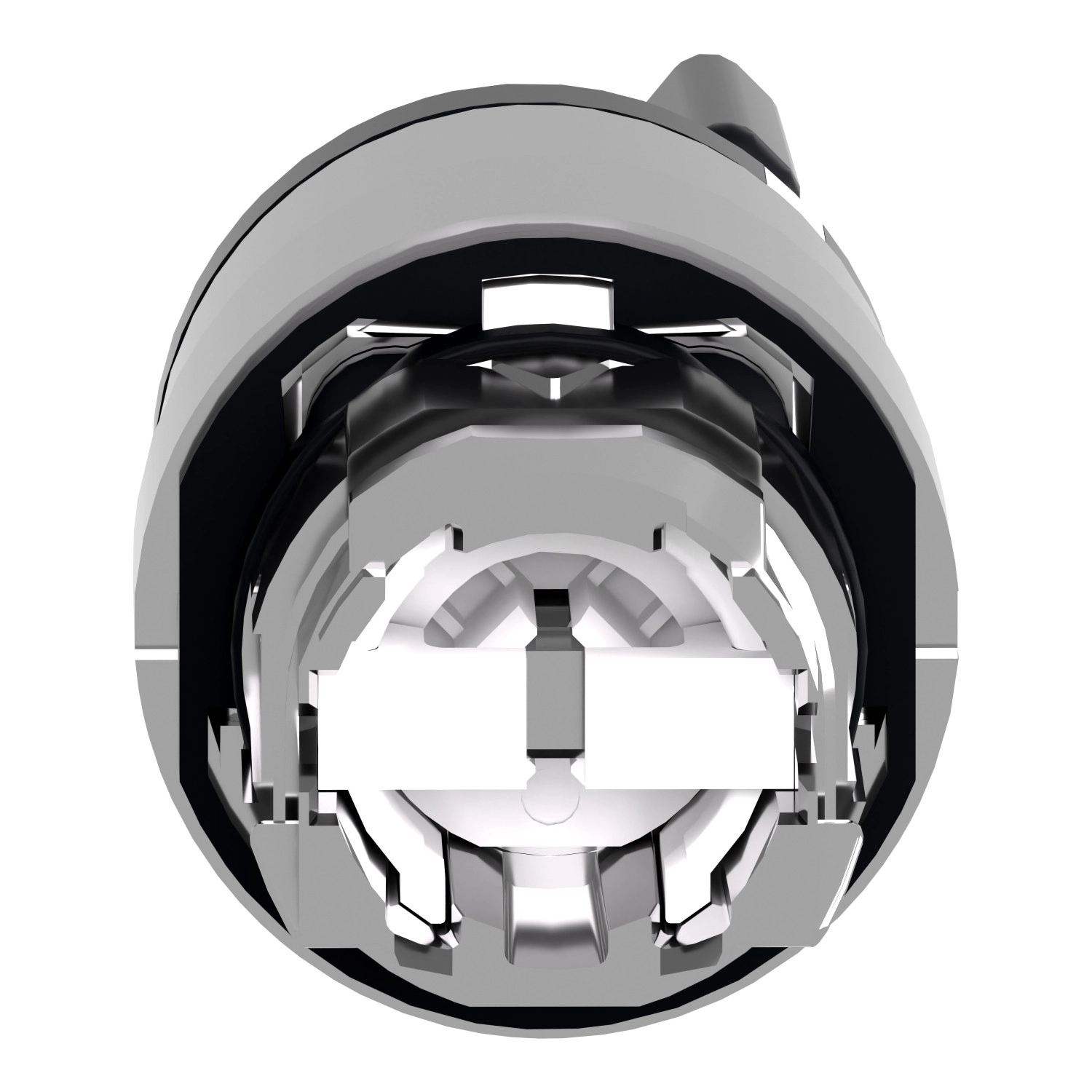

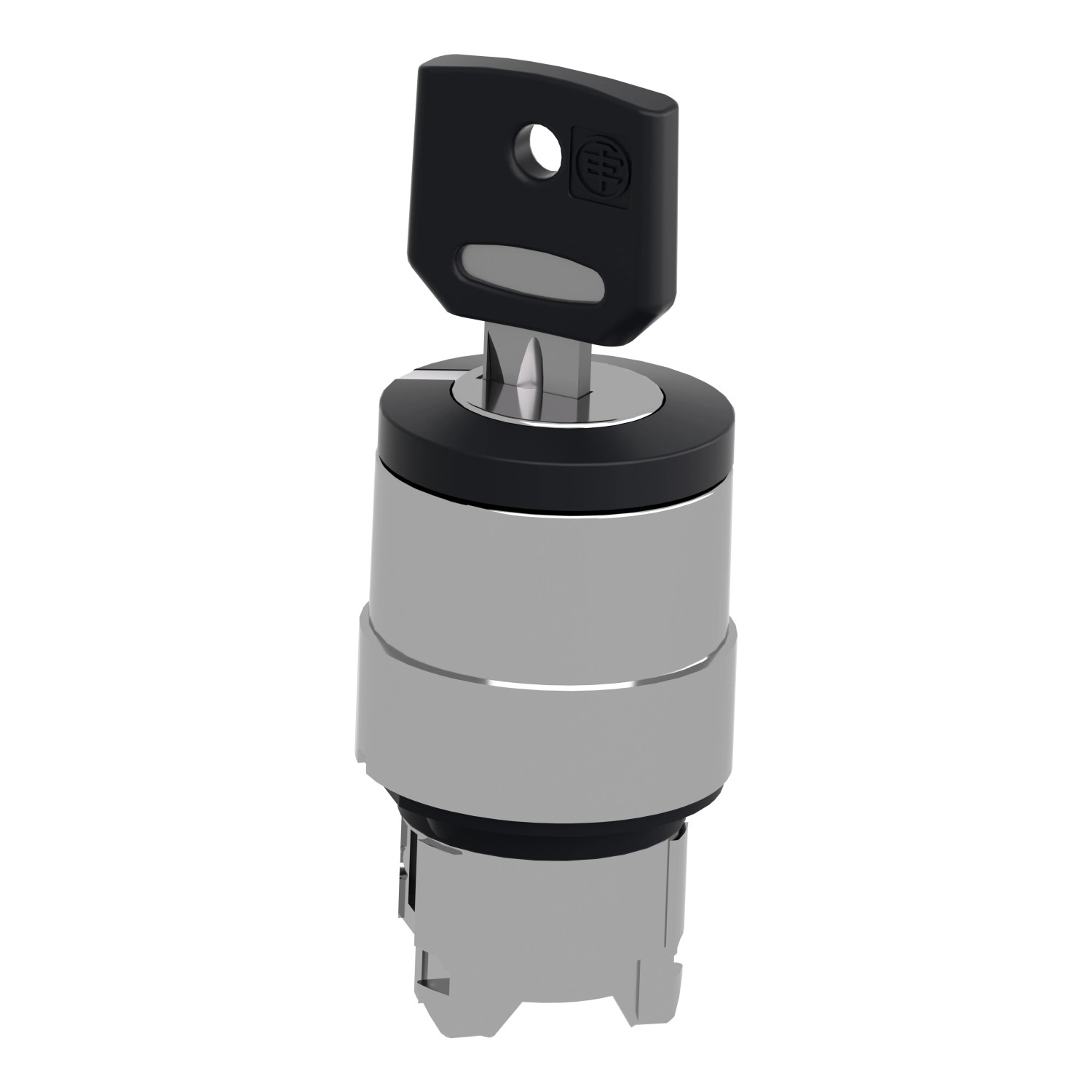

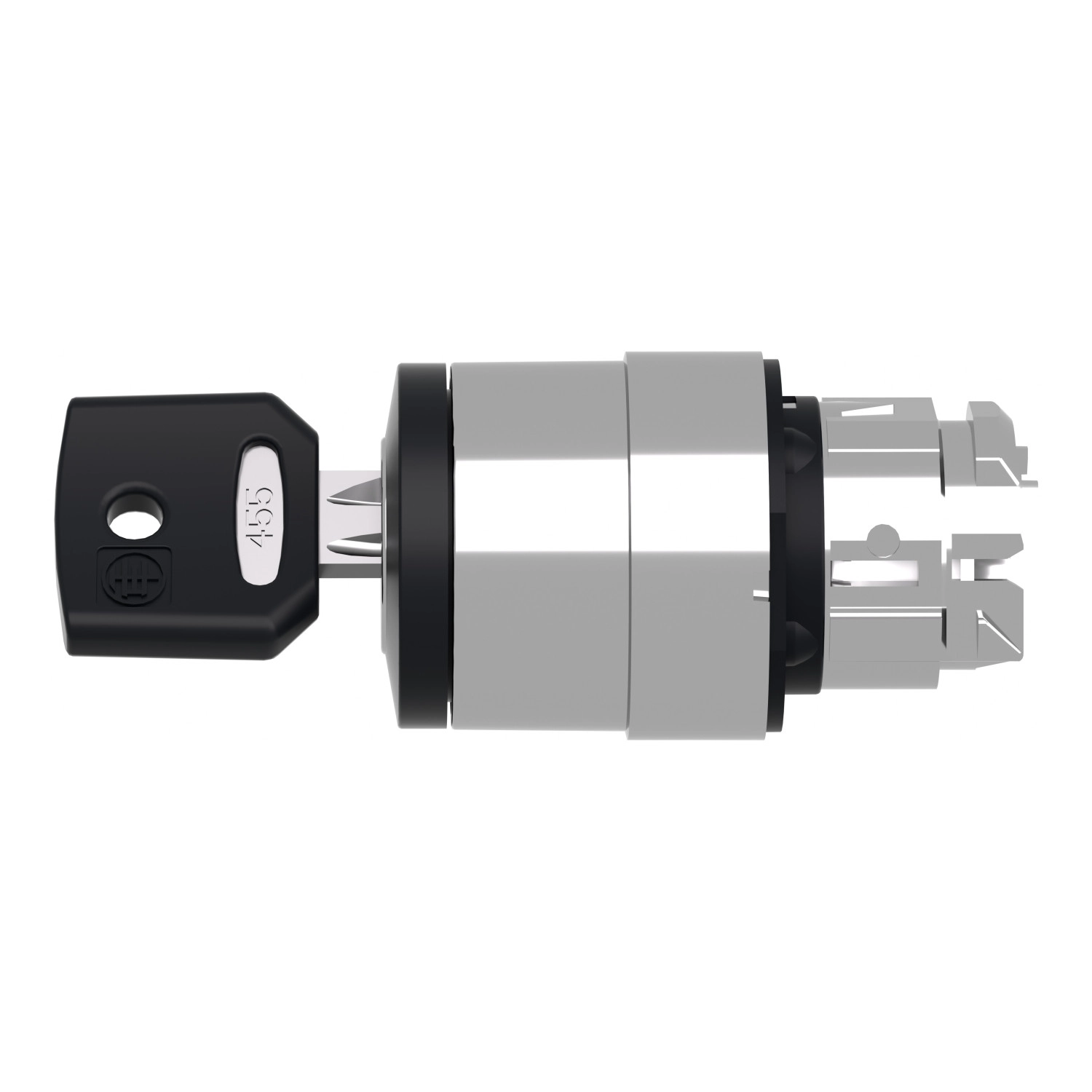

A Schneider Electric Harmony XB4 sorozatú ZB4BG5 választókapcsoló fej egy prémium minőségű ipari vezérlőeszköz, amely megbízható működést biztosít a legigényesebb alkalmazási környezetekben is. Ez a 22 mm átmérőjű, fém kivitelű kulcsos kapcsolófej ideális megoldást jelent olyan helyzetekben, ahol a kapcsolási funkciók illetéktelen használatát meg kell akadályozni vagy biztonságkritikus alkalmazásoknál.
A ZB4BG5 választókapcsoló fekete színű, 455-ös kulccsal működtethető, amely kizárólag a bal és jobb pozícióban vehető ki, így növelve a biztonságot. A kapcsoló három pozíciós (315°, 0°, 45°), rögzített állású kialakítással rendelkezik, ami különböző vezérlési feladatok megvalósítását teszi lehetővé. A krómozott fém keret és a minőségi anyaghasználat nem csak esztétikus megjelenést, hanem tartósságot és hosszú élettartamot is biztosít.
A ZB4BG5 választókapcsoló fej kiemelkedő műszaki tulajdonságokkal rendelkezik. Az eszköz mechanikai élettartama 1 millió kapcsolási ciklus, ami bizonyítja a Schneider Electric magas gyártási minőségét. A készülék rendkívüli környezeti védettséget biztosít: IP66, IP67, IP69 és IP69K védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, továbbá NEMA 13 és NEMA 4X besorolással is bír. A kapcsoló ütésállósága IK06 (ZBGP kulcsfurat fedéllel), működési és tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van, ami széles körű felhasználhatóságot tesz lehetővé szélsőséges környezeti körülmények között is. Az eszköz megfelel számos nemzetközi szabványnak, többek között az EN/IEC 60947-5-4, EN/IEC 60947-5-1, CSA C22.2 No 14, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-5 és UL 508 előírásoknak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal.
A ZB4BG5 választókapcsoló különösen ajánlott ipari vezérlőpanelekbe, gépvezérlő rendszerekbe, ahol a biztonsági követelmények magas szintűek. Kiválóan alkalmazható gyártóberendezések, szerszámgépek, energetikai létesítmények és egyéb ipari környezetben. A moduláris Harmony XB4 rendszer részeként különböző érintkezőblokk-konfigurációkkal kombinálható (C3, C4, C5, C6, C7, C8, C11 kódoknak megfelelően), ami rugalmas alkalmazhatóságot biztosít. A CAD méretei (29 mm szélesség, 29 mm magasság, 72 mm mélység) és a szabványos 22 mm-es szerelési átmérő könnyű beépíthetőséget garantál. A kapcsoló rendkívüli ellenállóképességgel rendelkezik 7000000 Pa nyomású mosással szemben 55°C-on, 0,1 m távolságról, valamint kiválóan ellenáll a vibrációnak (5 gn, f=2...500 Hz) és a mechanikai ütéseknek (30 gn 18 ms időtartamú vagy 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás).
Schneider Electric Harmony XB4 - ZB4BG5 -fém választókapcsoló fej műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB4
Terméktípus: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB4
Előlap anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típus: Standard
Jelzőegység fej alakja: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típus: 455-ös kulcs
Kulcs kivételi pozíció: Bal és jobb
Kiegészítő tulajdonságok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 - <6 érintkező egyes blokkok használatával első szerelésben
C4: <6 érintkező egyes és dupla blokkok használatával első szerelésben
C5: <5 érintkező egyes blokkok használatával első szerelésben
C6: <5 érintkező egyes és dupla blokkok használatával első szerelésben
C7: <4 érintkező egyes blokkok használatával első szerelésben
C8: <4 érintkező egyes és dupla blokkok használatával első szerelésben
C11: <3 érintkező egyes blokkok használatával első szerelésben
Eszköz bemutató: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -40...70 °C
Túlfeszültségi kategória: I. osztály IEC 60536 szerint
IP védettségi szint: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi szint: NEMA 13, NEMA 4X
IK védettségi szint: IK06 ZBGP kulcsfurat fedéllel az IEC 50102 szerint
Szabványok: EN/IEC 60947-5-4, EN/IEC 60947-5-1, CSA C22.2 No 14, GB 14048.5, EN/IEC 60947-1, EN/IEC 60947-5-5, UL 508
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Vibrációállóság: 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
