A Schneider Electric Harmony XB4 termékcsaládhoz tartozó ZB4BG47 kulcsos választókapcsoló fej az ipari automatizálás és vezérlés területén használható minőségi kezelőelem. Ez a 22 mm átmérőjű szerelvény tökéletes megoldást jelent olyan alkalmazásoknál, ahol korlátozott hozzáférést kell biztosítani a gépek vagy berendezések működtetéséhez.

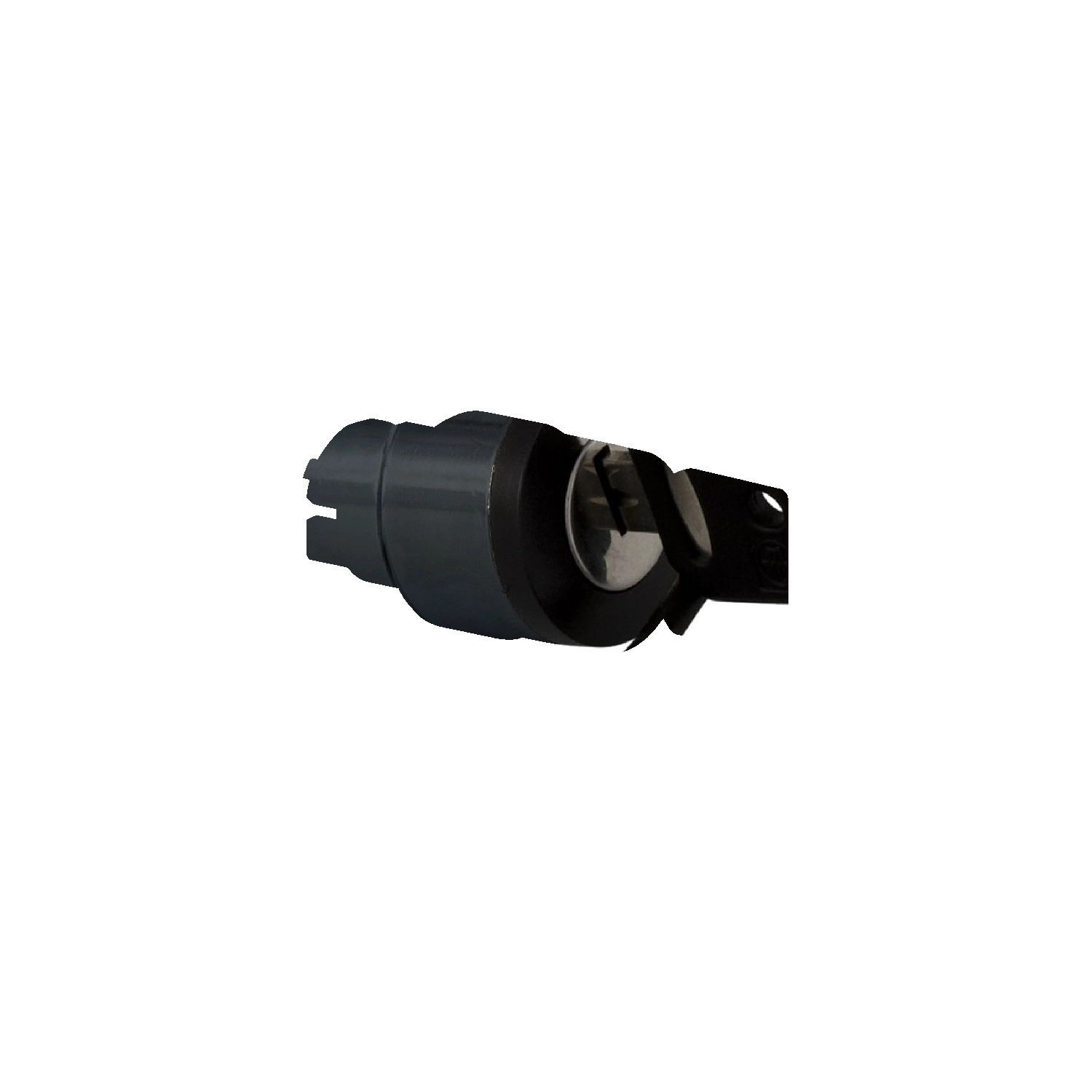

A ZB4BG47 modell egy fekete fém kerettel rendelkező, 2 pozíciós kulcsos kapcsolófej, amely tartós kivitelben készült. A 455-ös kulcs különlegessége, hogy bármely kapcsolóállásban kivehető, így rugalmas használatot tesz lehetővé. A kapcsoló 90 fokos elfordítással működik, és minden állásban stabil, rögzített pozícióban marad (stay put funkció). A fekete kulcsos kapcsoló kialakítása kerek, ami harmonikus megjelenést biztosít a kezelőpanelen.
Technikai szempontból a ZB4BG47 fejegység CAD méretei: 29 mm szélesség, 29 mm magasság és 72 mm mélység. Az alkatrész IP66, IP67, IP69 és IP69K védettségi fokozatoknak megfelelő, ami kiváló védelmet biztosít por és nedvesség ellen még magas nyomású mosás esetén is (7000000 Pa nyomásig 55°C hőmérsékleten, 0,1 méter távolságból). Ez különösen fontos olyan környezetekben, ahol a berendezéseket rendszeresen tisztítják vagy mosják, például élelmiszeripari vagy gyógyszeripari alkalmazásoknál. A NEMA 13 és NEMA 4X besorolás tovább erősíti a termék megbízhatóságát zord körülmények között is.
A ZB4BG47 kapcsolófej kiemelkedő mechanikai tartósságot kínál, akár 1 000 000 kapcsolási ciklust is kibír. Működési hőmérséklet-tartománya rendkívül széles, -40°C-tól +70°C-ig terjed, ami szélsőséges környezeti feltételek között is megbízható működést garantál. Az alkatrész TH védőkezeléssel van ellátva a hosszú élettartam érdekében. Vibráció- és ütésállósága kiemelkedő, 5 gn rezgésállóságot biztosít 2-500 Hz frekvenciatartományban, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) ütésállóságot fél-szinuszos gyorsulás esetén.
A termék számos nemzetközi szabványnak megfelel, többek között: EN/IEC 60947-5-5, UL 508, CSA C22.2 No 14, GB 14048.5, EN/IEC 60947-5-4, EN/IEC 60947-5-1 és EN/IEC 60947-1. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami igazolja a magas minőségi és biztonsági követelményeknek való megfelelést. A különböző elektromos összetétel kódok (C3, C4, C5, C6, C7, C8, C11, C15) lehetőséget biztosítanak különféle kapcsolókonfigurációk kialakítására, így a termék rugalmasan alkalmazható különböző vezérlési igényekhez.
Schneider Electric Harmony XB4 - ZB4BG47 műszaki adatok
Általános információk
Termékcsalád: Harmony XB4
Termék típusa: Kulcsos kapcsolófej
Eszköz rövid neve: ZB4
Keret anyaga: Fekete fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Minimális rendelési mennyiség: 1
Kezelőelem fej alakja: Kerek
Kezelőelem profilja: Fekete kulcsos kapcsoló
Működtető típusa: Stay put (rögzített állású)
Kezelőelem pozíció információ: 2 pozíció 90°
Kulcszár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Bármely állásban
Méretek
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Műszaki paraméterek
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összetétel kód: C3 <6 érintkezőhöz egyes blokkokkal előlről szerelve
C4 <6 érintkezőhöz egyes és dupla blokkokkal előlről szerelve
C5 <5 érintkezőhöz egyes blokkokkal előlről szerelve
C6 <5 érintkezőhöz egyes és dupla blokkokkal előlről szerelve
C7 <4 érintkezőhöz egyes blokkokkal előlről szerelve
C8 <4 érintkezőhöz egyes és dupla blokkokkal előlről szerelve
C11 <3 érintkezőhöz egyes blokkokkal előlről szerelve
C15 <1 érintkezőhöz egyes blokkokkal előlről szerelve
Eszköz bemutatása: Alapelem
Környezeti specifikációk
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70°C
Üzemi környezeti hőmérséklet: -40…70°C
Túlfeszültség kategória: I. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67
IP69
IP69K
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5
UL 508
CSA C22.2 No 14
GB 14048.5
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/IEC 60947-1
Termék tanúsítványok: CSA
DNV
BV
LROS (Lloyds register of shipping)
UL listázott
Ellenállási adatok
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulás esetén az IEC 60068-2-27 szerint
