A Schneider Electric Harmony XB4 termékcsalád ZB4BG3C típusú választókapcsoló feje egy rendkívül megbízható és sokoldalú ipari kapcsolóelem, amely különösen alkalmas olyan környezetben, ahol a kiváló mechanikai ellenállóképesség és a precíz működés alapvető követelmény. Ez a speciális kulcsos kapcsolófej ideális választás gépek, berendezések vezérléséhez, ahol fontos a jogosulatlan működtetés megakadályozása.

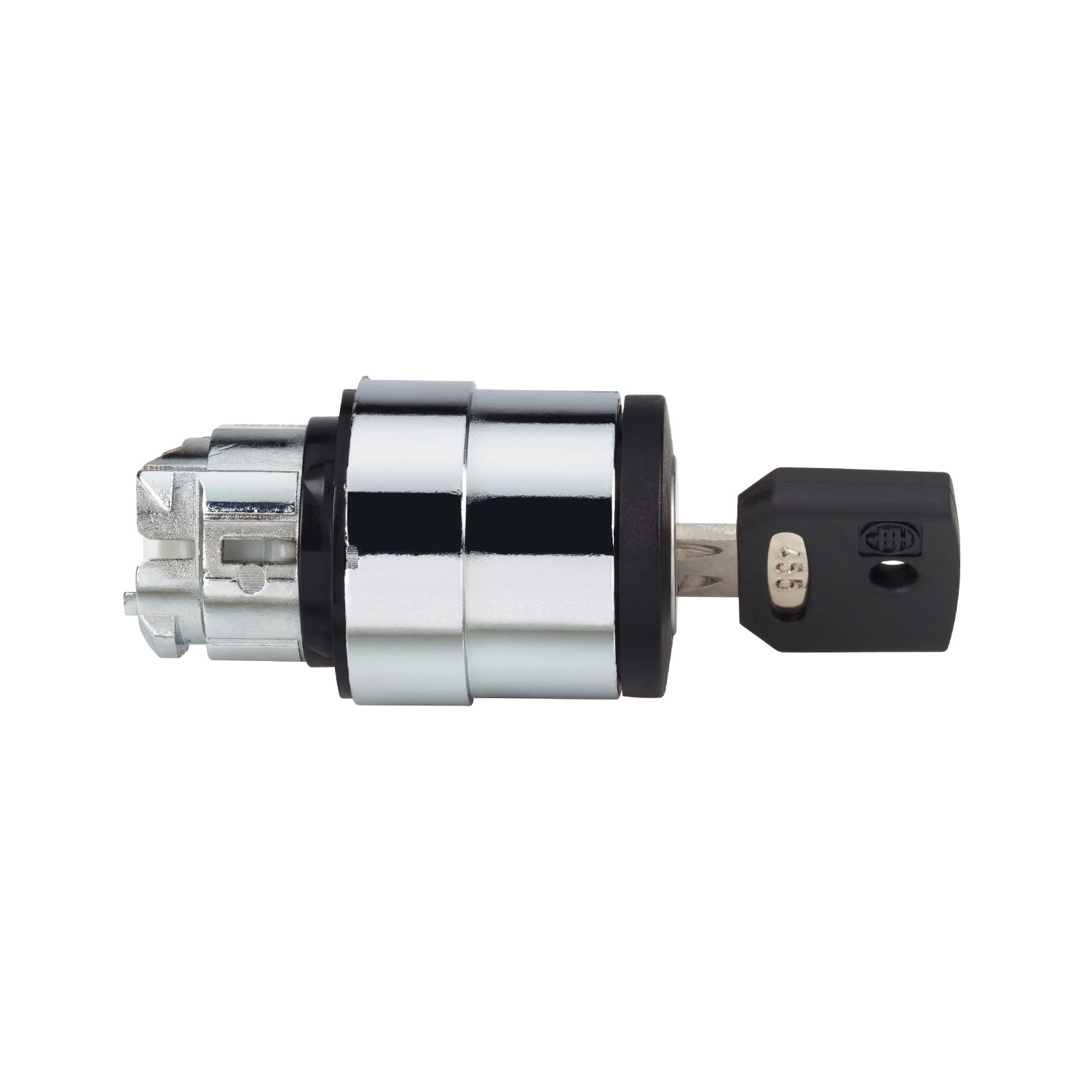

A ZB4BG3C egy 22 mm átmérőjű rögzítési furattal rendelkező, krómozott fém peremű, fekete kulcsos választókapcsoló, amely három pozíciós (+/- 45°) stay put (maradó) kivitelben készült. A kapcsoló különlegessége, hogy speciális kulccsal működtethető, amely csak a középső pozícióban vehető ki, így biztosítva a berendezés védelmét illetéktelen beavatkozással szemben. Ez a kulcsos kapcsoló 5 multi-chip technológiával kompatibilis, ami még több lehetőséget biztosít a felhasználók számára.
A termék kiemelkedő műszaki jellemzői közé tartozik a rendkívüli mechanikai tartósság, amely 1.000.000 kapcsolási ciklust garantál. A kapcsolófej magas védelmi osztállyal rendelkezik, megfelel az IP69K besorolásnak az IEC 60529 szabvány szerint, valamint a NEMA 13 és NEMA 4X előírásoknak. Ez a gyakorlatban azt jelenti, hogy a kapcsoló ellenáll a nagy nyomású mosásnak (7.000.000 Pa 55 °C-on, 0,1 m távolságról), így kiválóan alkalmazható olyan ipari környezetben is, ahol rendszeres tisztítás, mosás szükséges.
A ZB4BG3C kapcsolófej CAD méreteire jellemző a 29 mm szélesség, 29 mm magasság és 72 mm mélység. A termék rendkívül széles hőmérséklettartományban használható: működési hőmérséklet-tartománya -25...+70 °C, tárolási hőmérséklet-tartománya pedig -40...+70 °C között van. A kapcsolófej kiemelkedő rezgésállósággal rendelkezik, 5 gn (f=2...500 Hz) az IEC 60068-2-6 szabvány szerint, továbbá ütésállósága is figyelemre méltó: 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulással az IEC 60068-2-27 szabvány szerint.
A ZB4BG3C kapcsolófejhez különböző elektromos összetételű blokkok csatlakoztathatók (C3, C4, C5, C6, C7, C8, C11 kódok), amelyek változatos érintkezőkombinációkat tesznek lehetővé. A termék rendelkezik a szükséges nemzetközi minőségi tanúsítványokkal, többek között CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott minősítésekkel. A termék megfelel az EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, EN/IEC 60947-5-1, CSA C22.2 No 14 és UL 508 szabványoknak, ami globális alkalmazhatóságát biztosítja.
Schneider Electric Harmony XB4 - ZB4BG3C -fém választókapcsoló fej műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB4
Termék vagy alkatrész típusa: Kulcsos választókapcsoló fej
Eszköz rövid neve: ZB4
Perem anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fejforma: Kerek
Működtető profil: Fekete kulcsos kapcsoló
Működtető típusa: Stay put (maradó)
Működtető pozíció információ: 3 pozíció +/- 45°
Kulcszár típus: Speciális kulcs
Termékkompabilitás: 5 multi-chip
Kulcs kivételi pozíció: Középen
Kiegészítő információk
CAD teljes szélesség: 29 mm
CAD teljes magasság: 29 mm
CAD teljes mélység: 72 mm
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítási kód: C3 (<6 érintkező egyszeres blokkok használatával előlapi szerelésnél)
C4 (<6 érintkező egyszeres és dupla blokkok használatával előlapi szerelésnél)
C5 (<5 érintkező egyszeres blokkok használatával előlapi szerelésnél)
C6 (<5 érintkező egyszeres és dupla blokkok használatával előlapi szerelésnél)
C7 (<4 érintkező egyszeres blokkok használatával előlapi szerelésnél)
C8 (<4 érintkező egyszeres és dupla blokkok használatával előlapi szerelésnél)
C11 (<3 érintkező egyszeres blokkok használatával előlapi szerelésnél)
Eszköz megjelenés: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -25...70 °C
Túlfeszültség kategória: I. osztály, megfelel az IEC 60536 szabványnak
IP védettségi fokozat: IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, EN/IEC 60947-1, EN/IEC 60947-5-4, GB 14048.5, EN/IEC 60947-5-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) megfelel az IEC 60068-2-6 szabványnak
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
