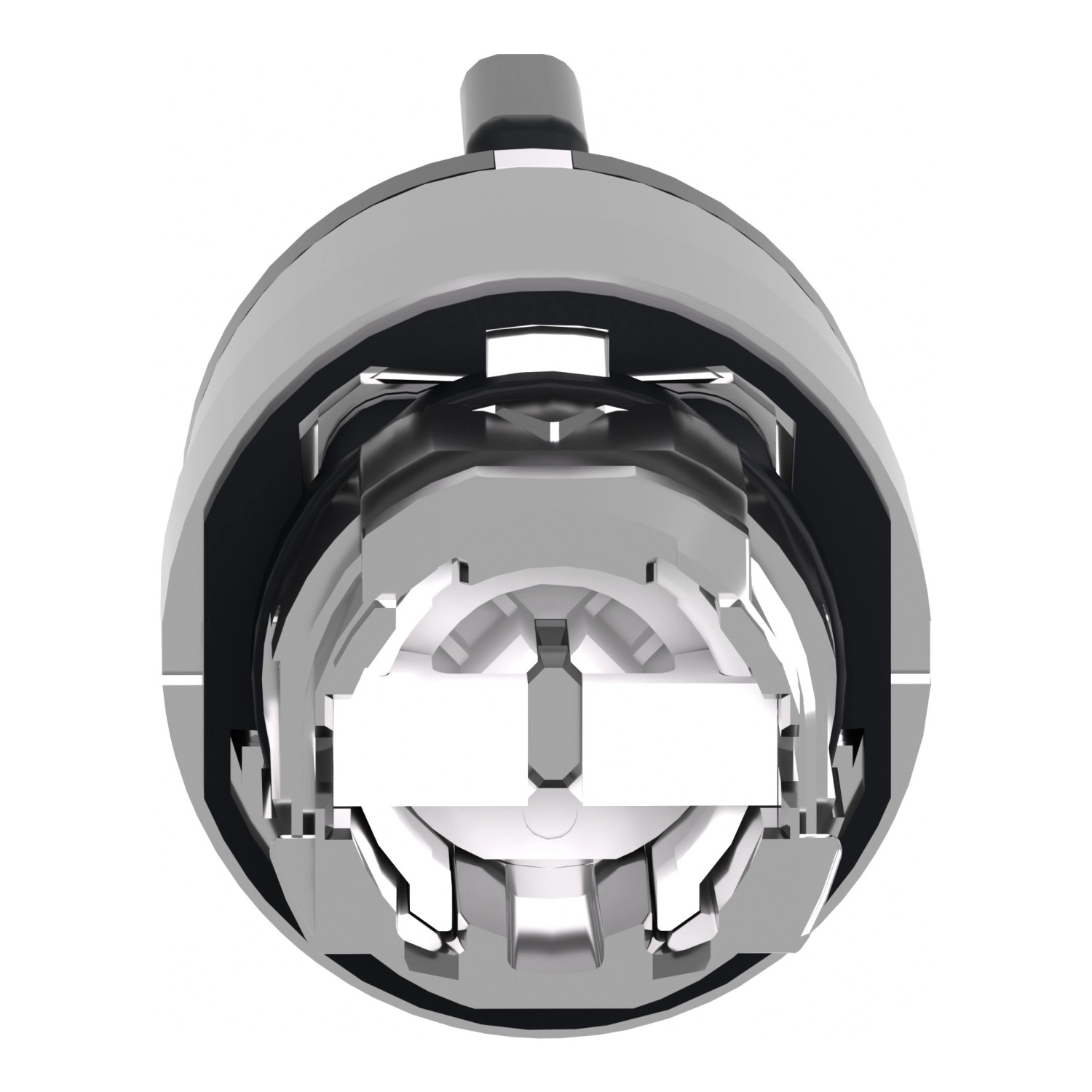

A Schneider Electric Harmony XB4 termékcsaládba tartozó ZB4BG3 fém választókapcsoló fej ideális választás ipari környezetben használt kapcsolószekrények, vezérlőpultok és egyéb ipari berendezések működtetéséhez. Ez a prémium minőségű, 22 mm átmérőjű szerelőnyílásba illeszthető kapcsolófej krómozott fém kivitelben készül, ami biztosítja a hosszú élettartamot és a megbízható működést még a legzordabb ipari körülmények között is.

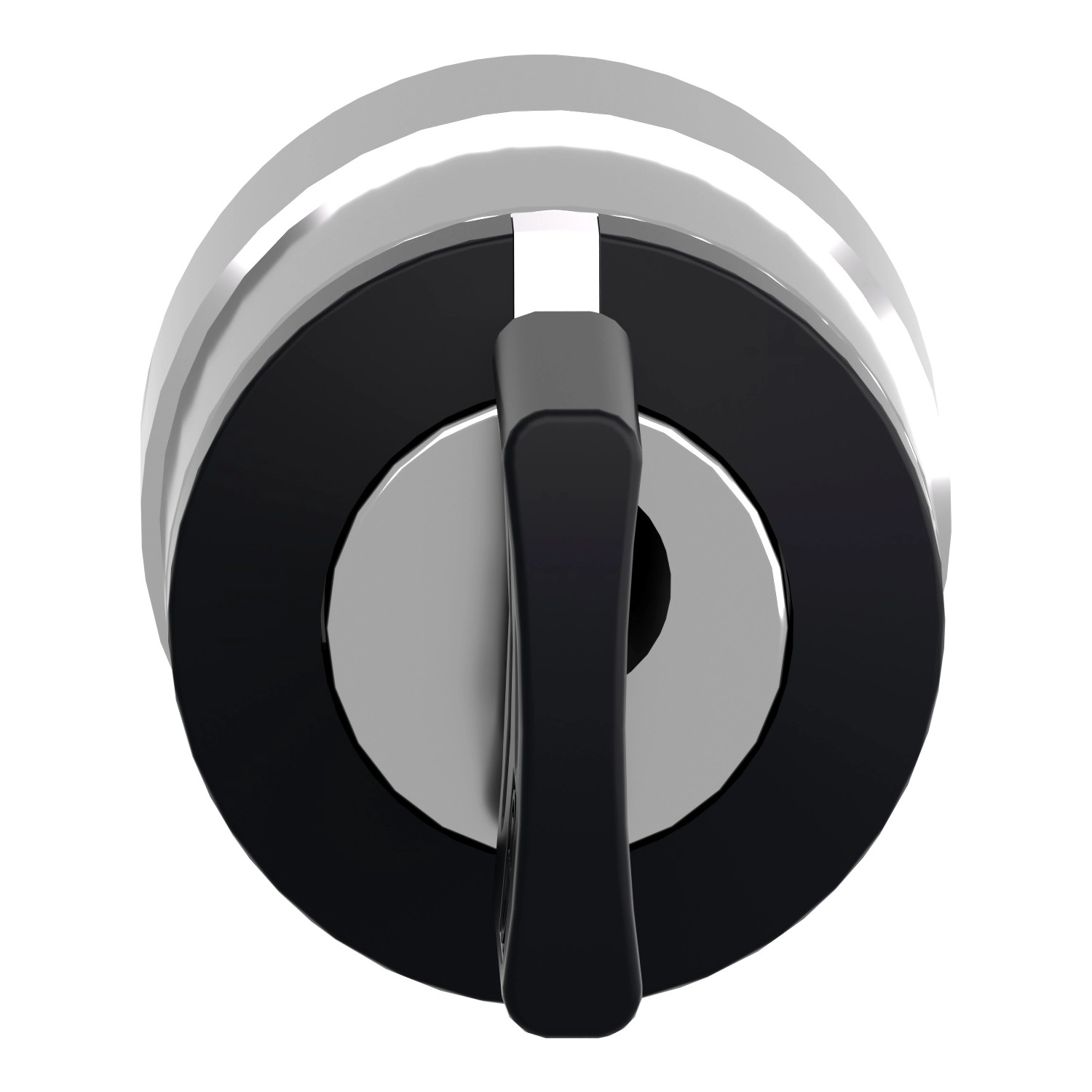

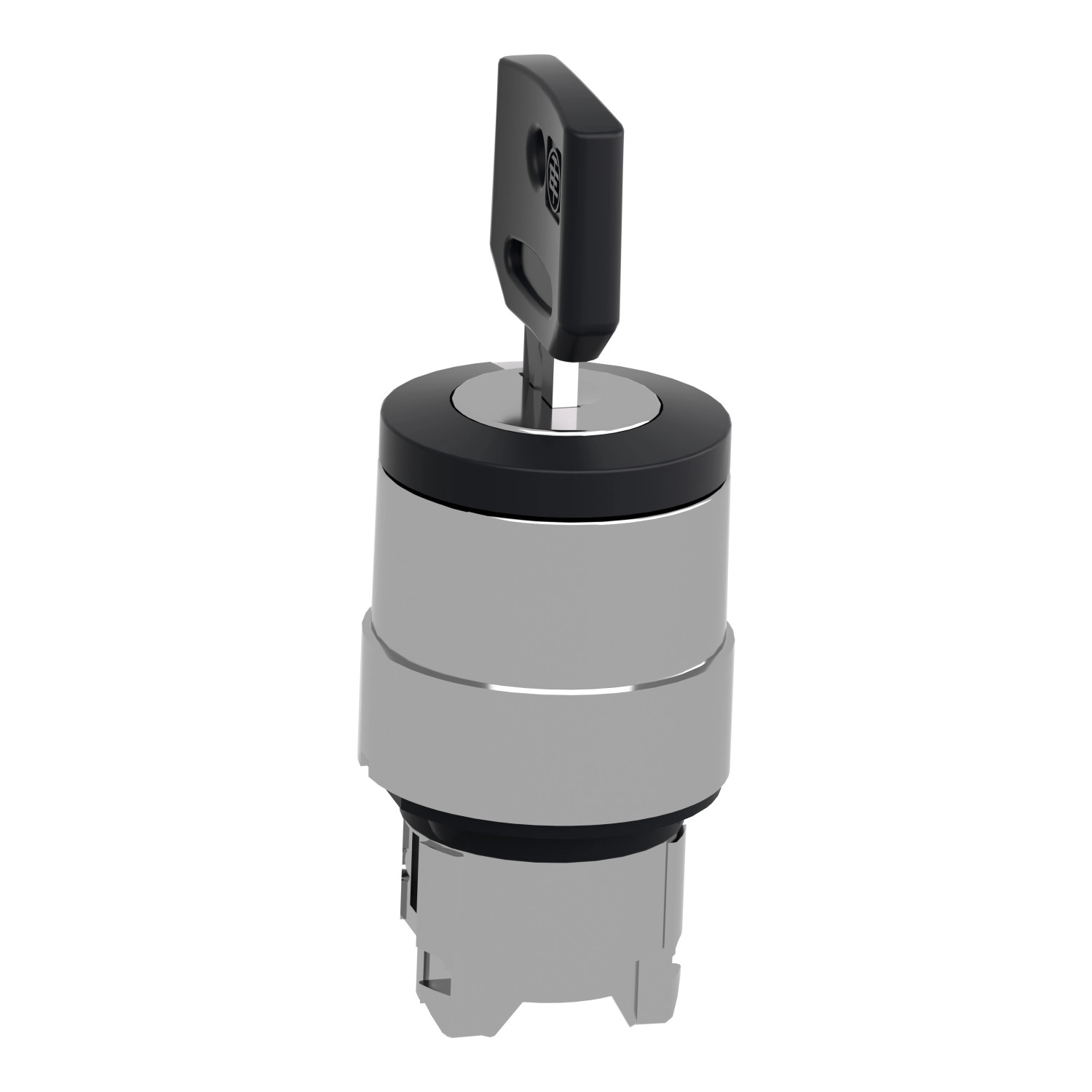

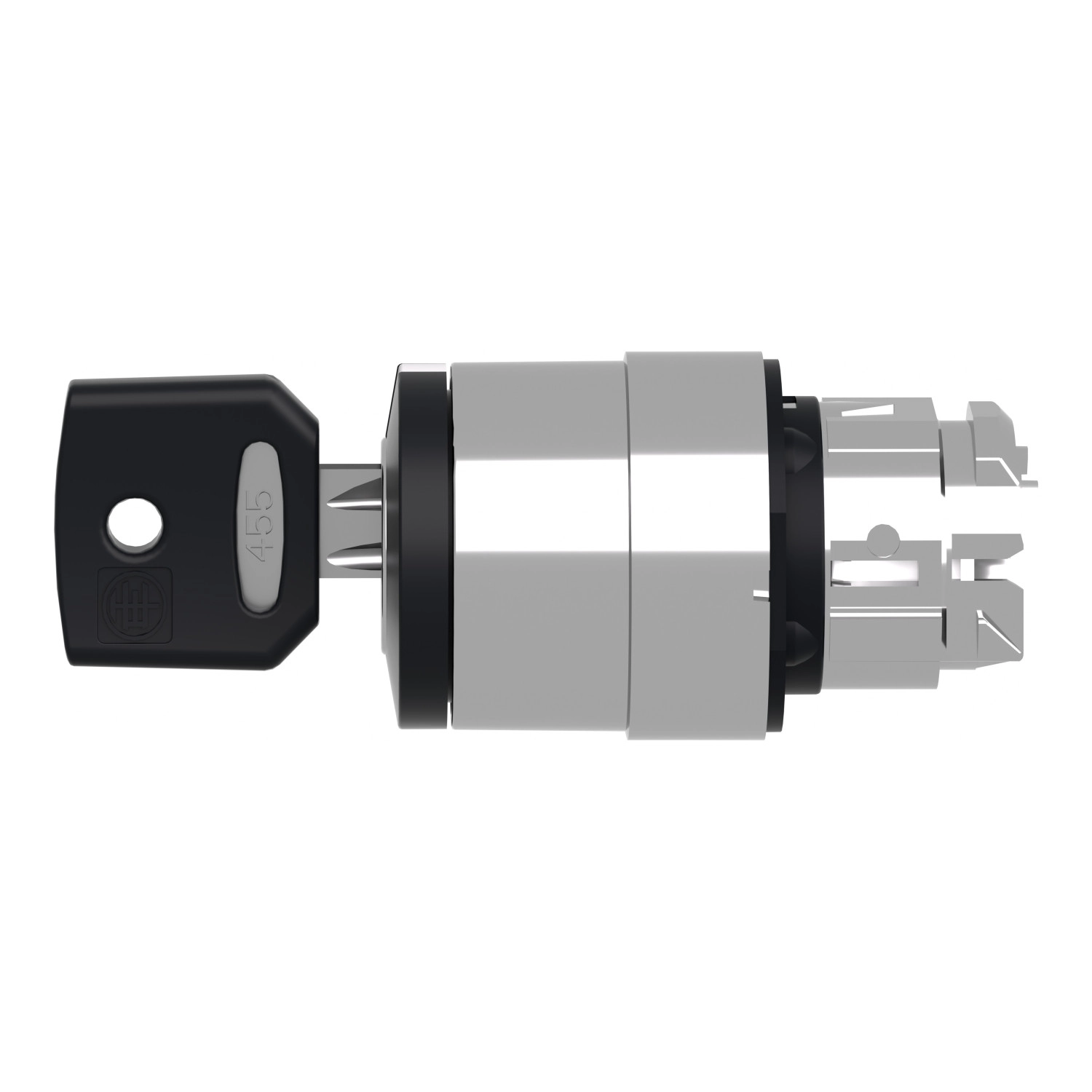

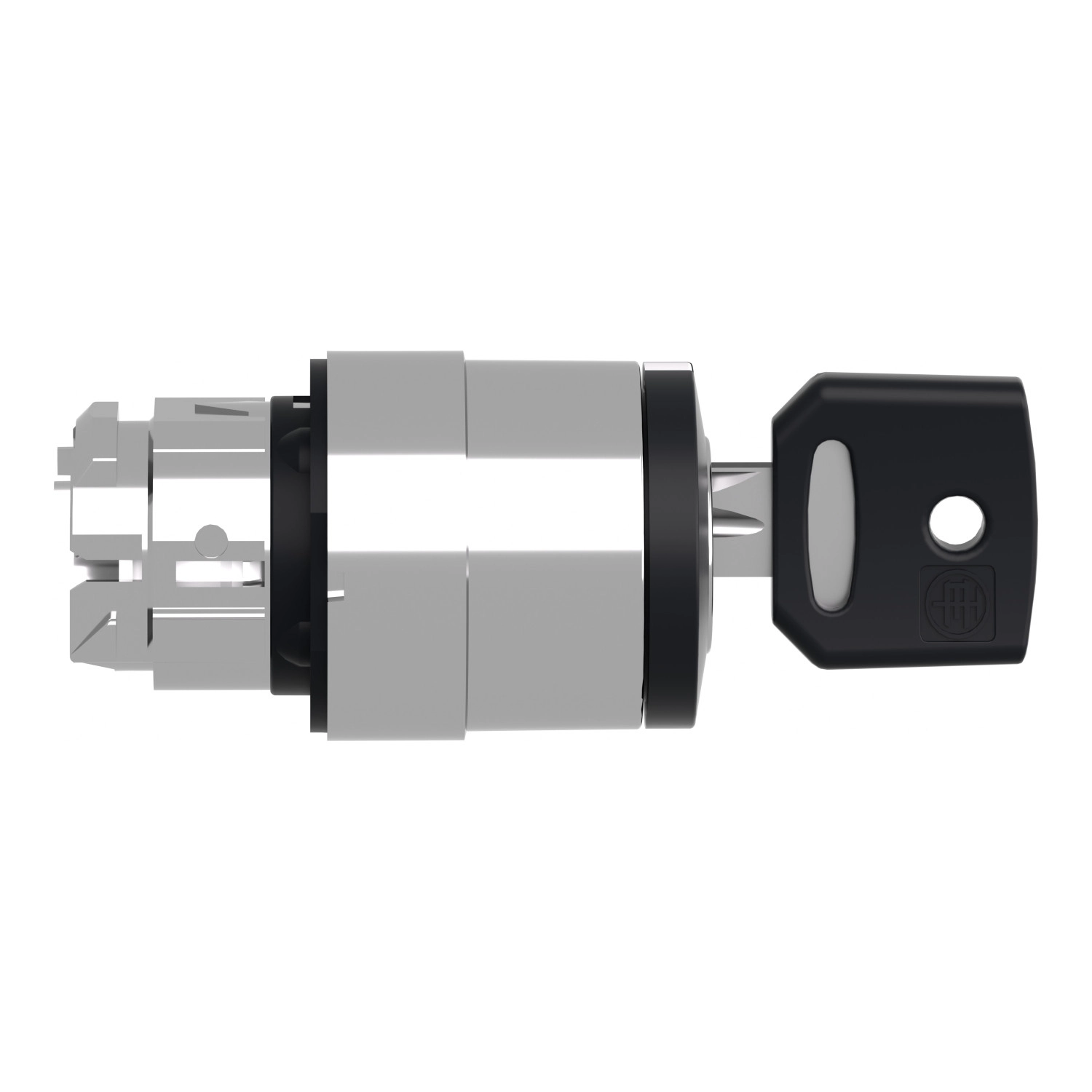

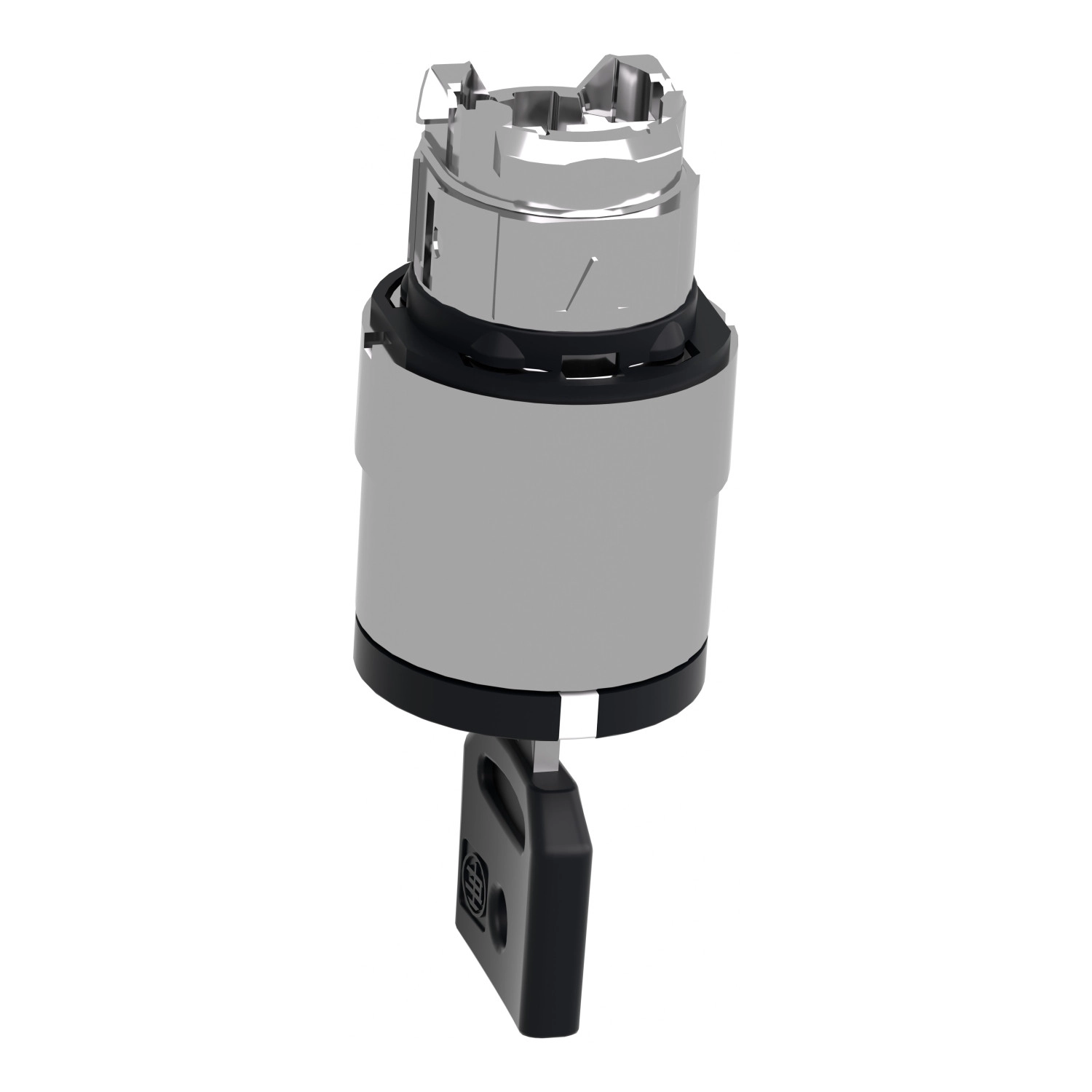

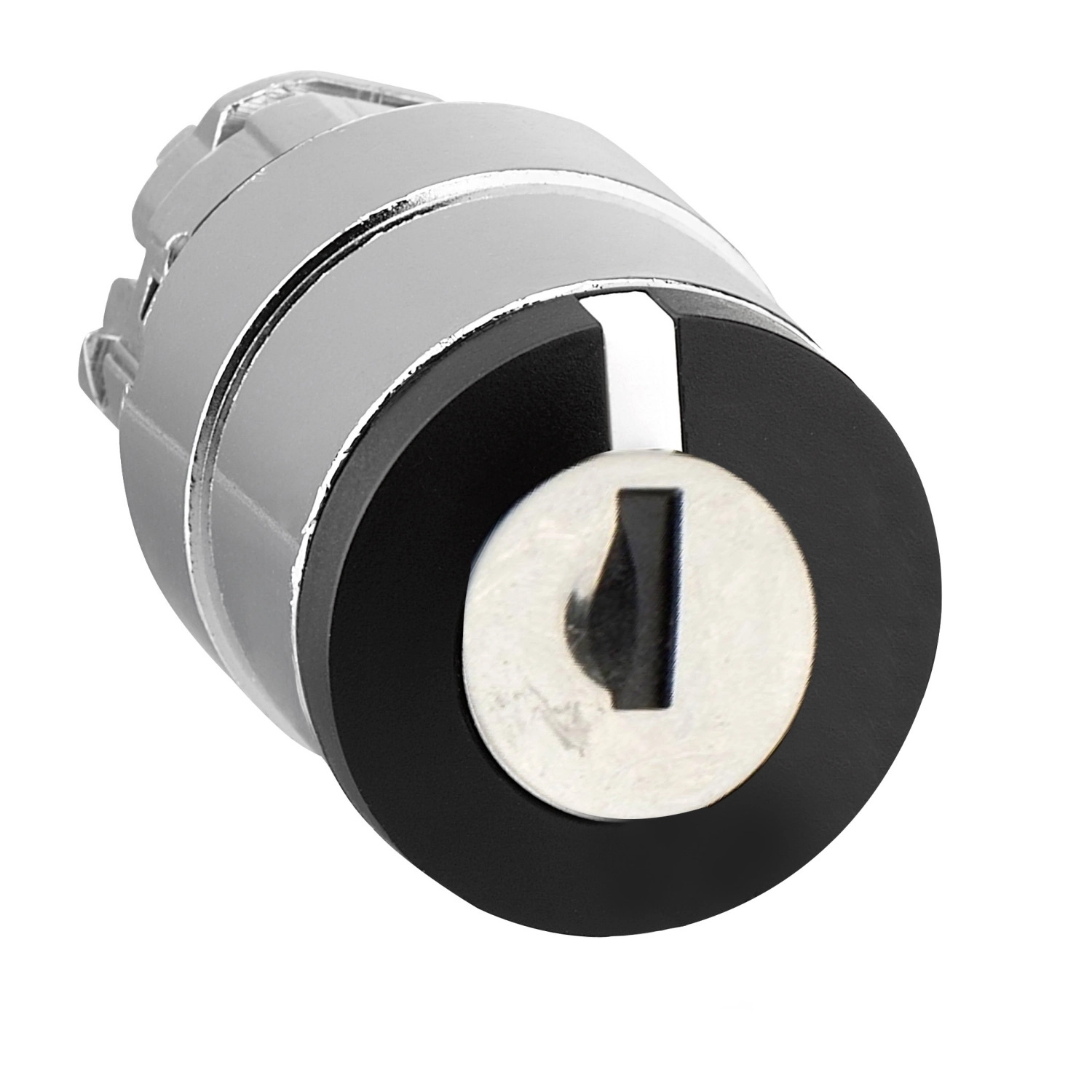

A ZB4BG3 kulcsos kapcsolófej fekete színű, 455-ös kulccsal működtethető, és három pozícióba állítható (+/- 45°). Különleges tulajdonsága, hogy a kulcs csak a középső (0°) pozícióban húzható ki, ami további biztonsági funkcióként szolgál az illetéktelen beavatkozás ellen. A kapcsoló kialakítása lehetővé teszi a fix pozíciókban történő biztonságos rögzülést, így ideális olyan alkalmazásokban, ahol fontos a kapcsolóállás megőrzése. A kerek fejkialakítás és a standard méretezés kompatibilissá teszi a legtöbb ipari vezérlőpanellel, biztosítva az egyszerű beépíthetőséget.
A ZB4BG3 kapcsolófej kiemelkedő műszaki paraméterekkel rendelkezik: akár 1 millió kapcsolási ciklust is kibír mechanikai szempontból, ami bizonyítja a termék rendkívüli tartósságát. A berendezés védettségi szintje is figyelemre méltó: IP66, IP67, IP69 és IP69K minősítésekkel rendelkezik, ami teljes védettséget biztosít por és víz ellen, valamint ellenáll a nagynyomású mosásnak is (7000000 Pa, 55°C hőmérsékleten, 0,1 m távolságból). A kapcsolófej megfelel a NEMA 13 és NEMA 4X követelményeinek is, továbbá ütésállósága IK06 besorolású a ZBGP kulcslyuk fedéllel. A termék számos nemzetközi szabványnak megfelel, többek között az EN/IEC 60947-5-5, CSA C22.2 No 14, UL 508, GB 14048.5 előírásoknak, és rendelkezik CSA, DNV, BV, LROS és UL tanúsítvánnyal is.
A ZB4BG3 kapcsolófej kialakítása rendkívül rugalmas villamos szempontból. A különböző elektromos összeállítási kódok (C3, C4, C5, C6, C7, C8, C11) lehetővé teszik különböző kontaktus-konfigurációk alkalmazását, maximum 6 érintkező használatát egyszeres és dupla érintkezőblokkok kombinálásával. A különböző pozíciókban (315°, 0°, 45°) a kapcsoló különböző érintkezési állapotokat biztosít, amelyek részletesen dokumentáltak a termék adatlapjában. A CAD méretek (29 mm szélesség, 29 mm magasság, 72 mm mélység) pontos tervezést tesznek lehetővé. A kapcsoló rendkívül ellenálló vibrációval szemben (5 gn, 2-500 Hz tartományban), valamint kiválóan tűri a rázkódást is (30 gn 18 ms időtartamig, illetve 50 gn 11 ms időtartamig, az IEC 60068-2-27 szabvány szerint). A működési hőmérséklet-tartomány -40°C és +70°C között van, ami lehetővé teszi a szélsőséges környezetekben történő alkalmazást is.
Schneider Electric Harmony XB4 - ZB4BG3 -fém választókapcsoló fej műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB4
Termék típus: Fej kulcsos választókapcsolóhoz
Rövid terméknév: ZB4
Keret anyaga: Krómozott fém
Szerelési átmérő: 22 mm
Fej típusa: Standard
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejformája: Kerek
Működtető profilja: Fekete kulcsos kapcsoló
Működtető pozíció információ: 3 pozíció +/- 45°
Zár típusa: 455-ös kulcs
Kulcs kivételi pozíció: Középső
Műszaki adatok
CAD szélesség: 29 mm
CAD magasság: 29 mm
CAD mélység: 72 mm
Ellenállás nagy nyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 1000000 ciklus
Villamos összeállítási kód: C3 - <6 kontaktus egyszeres blokkok használatával, elölről szerelve
C4 - <6 kontaktus egyszeres és dupla blokkok használatával, elölről szerelve
C5 - <5 kontaktus egyszeres blokkok használatával, elölről szerelve
C6 - <5 kontaktus egyszeres és dupla blokkok használatával, elölről szerelve
C7 - <4 kontaktus egyszeres blokkok használatával, elölről szerelve
C8 - <4 kontaktus egyszeres és dupla blokkok használatával, elölről szerelve
C11 - <3 kontaktus egyszeres blokkok használatával, elölről szerelve
Eszköz ismertetése: Alapelem
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -40…70 °C
Túlfeszültség kategória: I osztály az IEC 60536 szerint
IP védettségi fokozat: IP66, IP67, IP69, IP69K az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK06 ZBGP kulcslyuk fedéllel az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: EN/IEC 60947-5-5, CSA C22.2 No 14, UL 508, GB 14048.5, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
